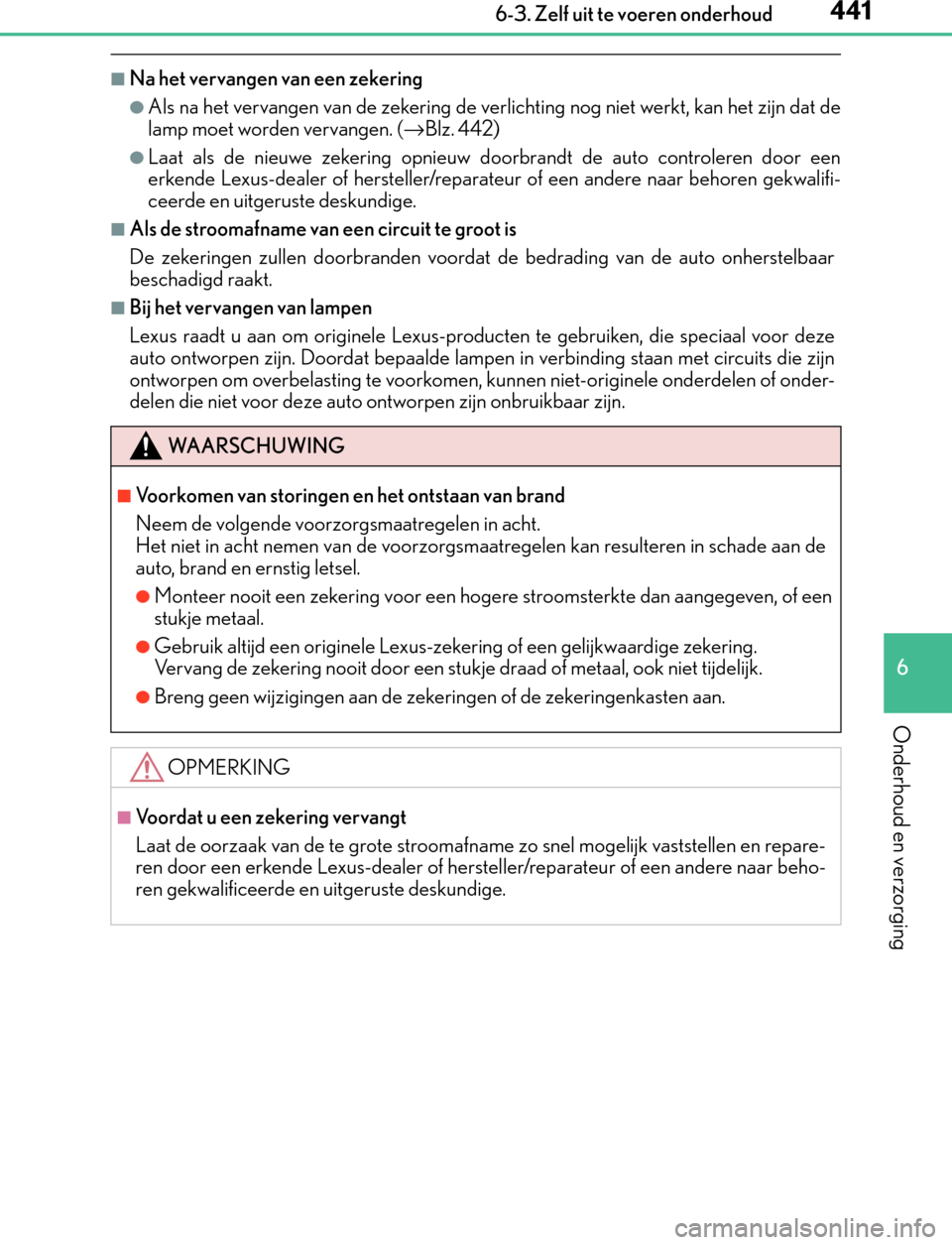

441 6-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het zijn dat de
lamp moet worden vervangen. (→Blz. 442)
●Laat als de nieuwe zekering opnieuw doorbrandt de auto controleren door een
erkende Lexus-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onherstelbaar
beschadigd raakt.
■Bij het vervangen van lampen
Lexus raadt u aan om originele Lexus-producten te gebruiken, die speciaal voor deze
auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan met circuits die zijn
ontworpen om overbelasting te voorkomen, kunnen niet-originele onderdelen of onder-
delen die niet voor deze auto ontworpen zijn onbruikbaar zijn.
WA A R S C H U W I N G
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in schade aan de
auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een hogere stroomsterkte dan aangegeven, of een
stukje metaal.
●Gebruik altijd een originele Lexus-zekering of een gelijkwaardige zekering.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen en repare-
ren door een erkende Lexus-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
GS450h_300h_OM_OM30F92E_(EE).book Page 441 Tuesday, November 29, 2016 2:56 PM

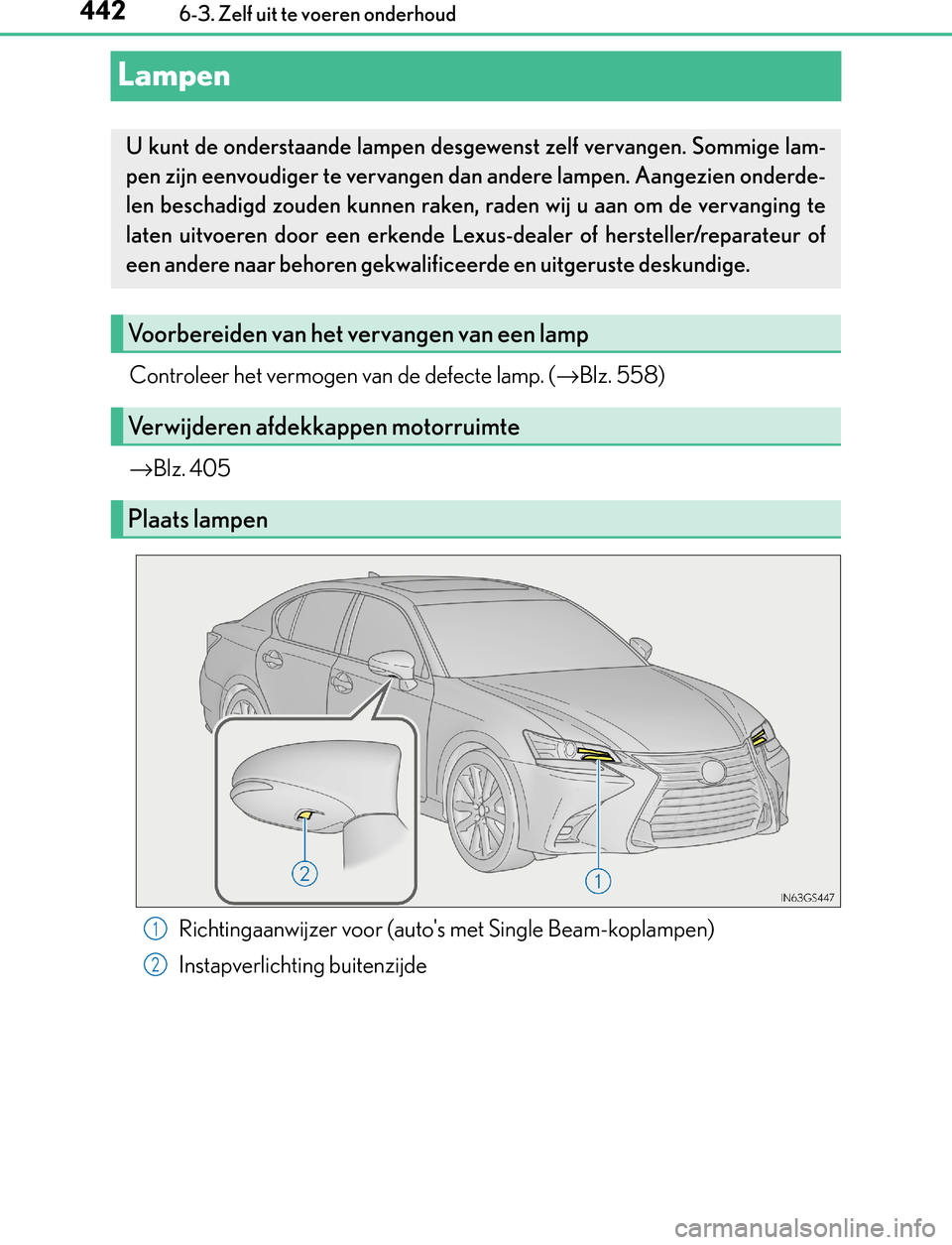

4426-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)
Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 558)
→Blz. 405
Richtingaanwijzer voor (auto's met Single Beam-koplampen)
Instapverlichting buitenzijde
U kunt de onderstaande lampen desgewenst zelf vervangen. Sommige lam-
pen zijn eenvoudiger te vervangen dan andere lampen. Aangezien onderde-
len beschadigd zouden kunnen raken, raden wij u aan om de vervanging te
laten uitvoeren door een erkende Lexus-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Verwijderen afdekkappen motorruimte
Plaats lampen
1
2
GS450h_300h_OM_OM30F92E_(EE).book Page 442 Tuesday, November 29, 2016 2:56 PM

443 6-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)

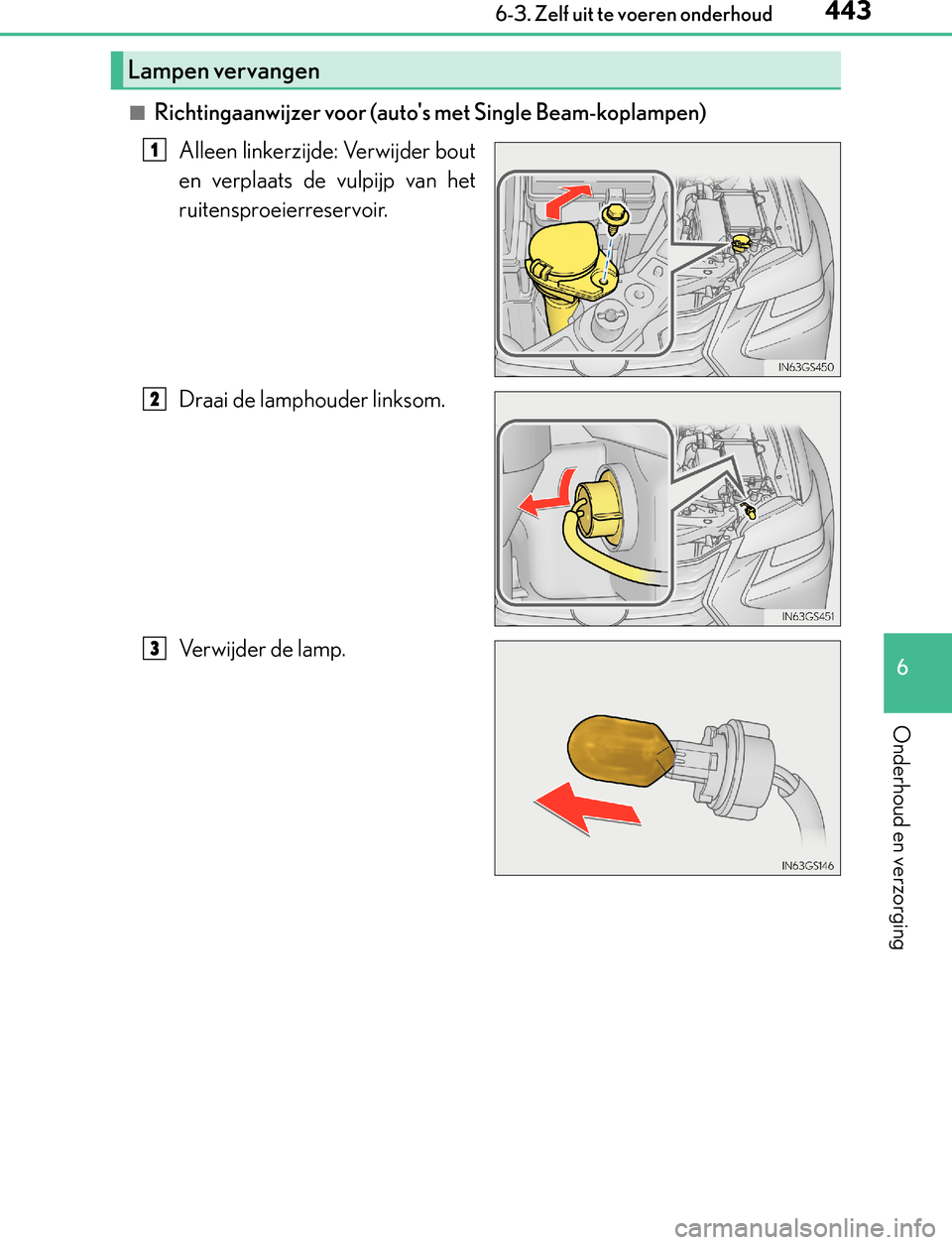

■Richtingaanwijzer voor (auto's met Single Beam-koplampen)
Alleen linkerzijde: Verwijder bout
en verplaats de vulpijp van het
ruitensproeierreservoir.
Draai de lamphouder linksom.
Verwijder de lamp.
Lampen vervangen
1
2
3
GS450h_300h_OM_OM30F92E_(EE).book Page 443 Tuesday, November 29, 2016 2:56 PM

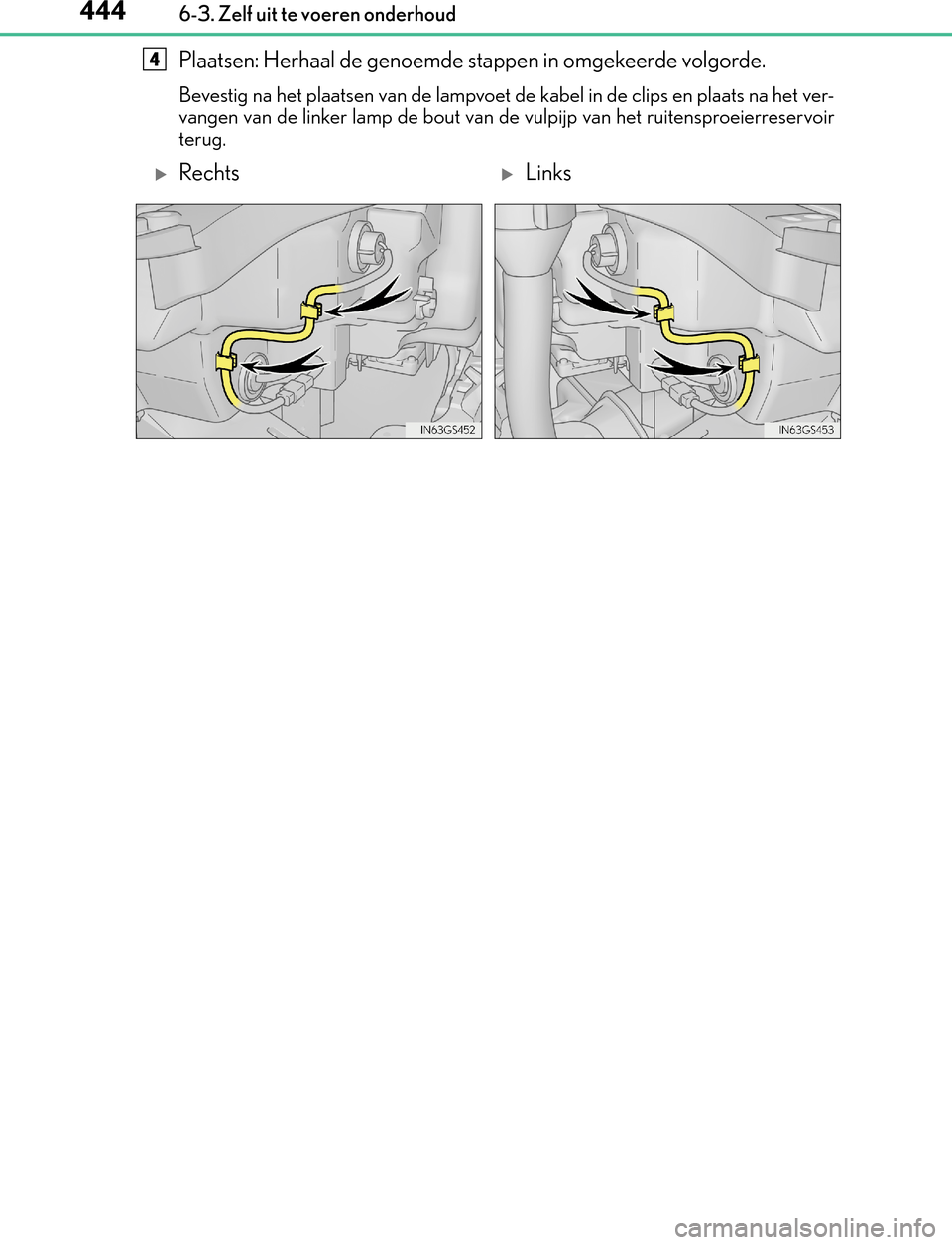

4446-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
Bevestig na het plaatsen van de lampvoet de kabel in de clips en plaats na het ver-
vangen van de linker lamp de bout van de vulpijp van het ruitensproeierreservoir
terug.
4
RechtsLinks
GS450h_300h_OM_OM30F92E_(EE).book Page 444 Tuesday, November 29, 2016 2:56 PM

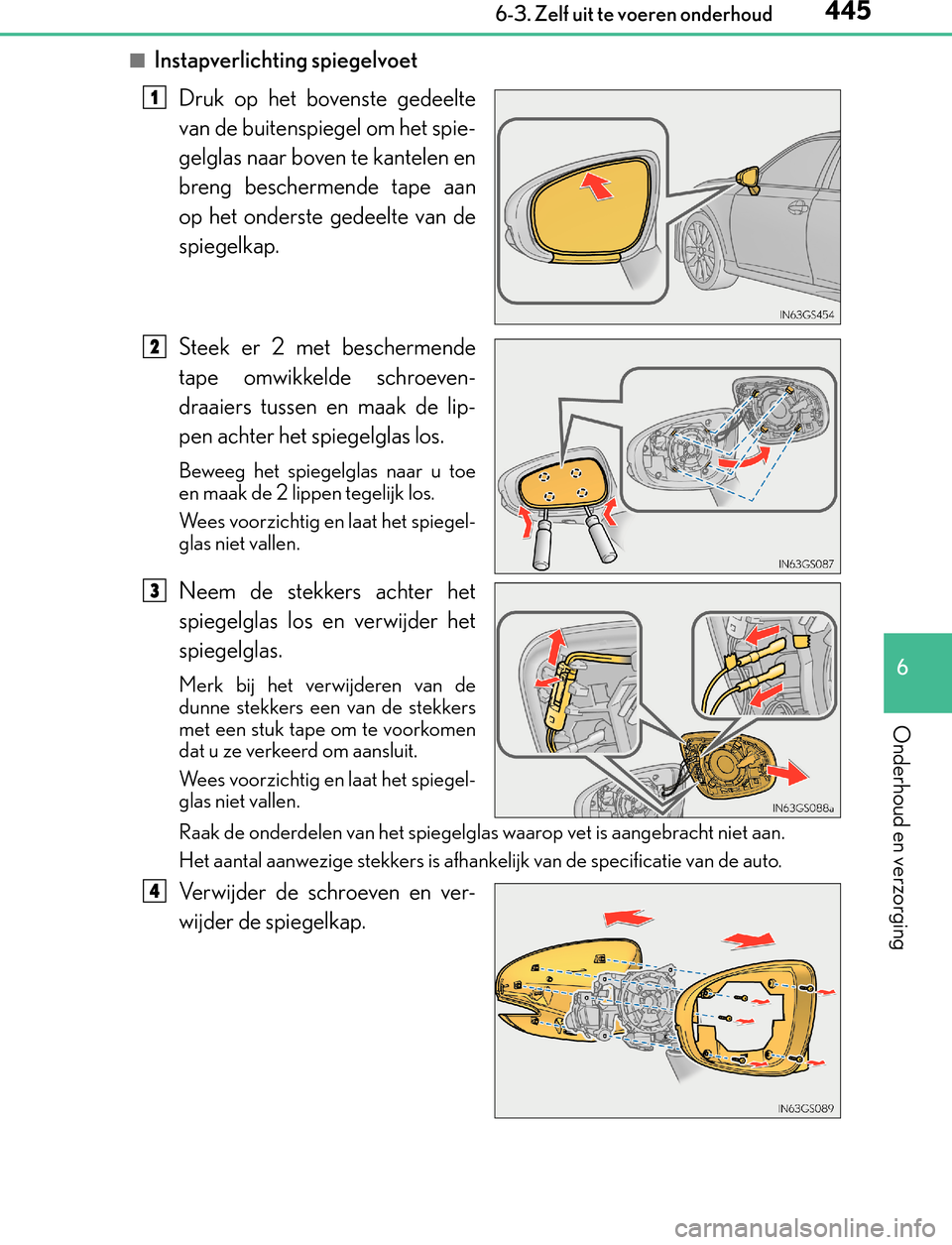

445 6-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)
■Instapverlichting spiegelvoet
Druk op het bovenste gedeelte
van de buitenspiegel om het spie-
gelglas naar boven te kantelen en
breng beschermende tape aan
op het onderste gedeelte van de
spiegelkap.
Steek er 2 met beschermende
tape omwikkelde schroeven-
draaiers tussen en maak de lip-
pen achter het spiegelglas los.
Beweeg het spiegelglas naar u toe
en maak de 2 lippen tegelijk los.
We e s v o o r z i c h t i g e n laat het spiegel-
glas niet vallen.
Neem de stekkers achter het
spiegelglas los en verwijder het
spiegelglas.
Merk bij het verwijderen van de
dunne stekkers een van de stekkers
met een stuk tape om te voorkomen
dat u ze verkeerd om aansluit.
We e s v o o r z i c h t i g e n laat het spiegel-
glas niet vallen.
Raak de onderdelen van het spiegelglas waarop vet is aangebracht niet aan.
Het aantal aanwezige stekkers is afhankelijk van de specificatie van de auto.
Verwijder de schroeven en ver-
wijder de spiegelkap.
1
2
3
4
GS450h_300h_OM_OM30F92E_(EE).book Page 445 Tuesday, November 29, 2016 2:56 PM

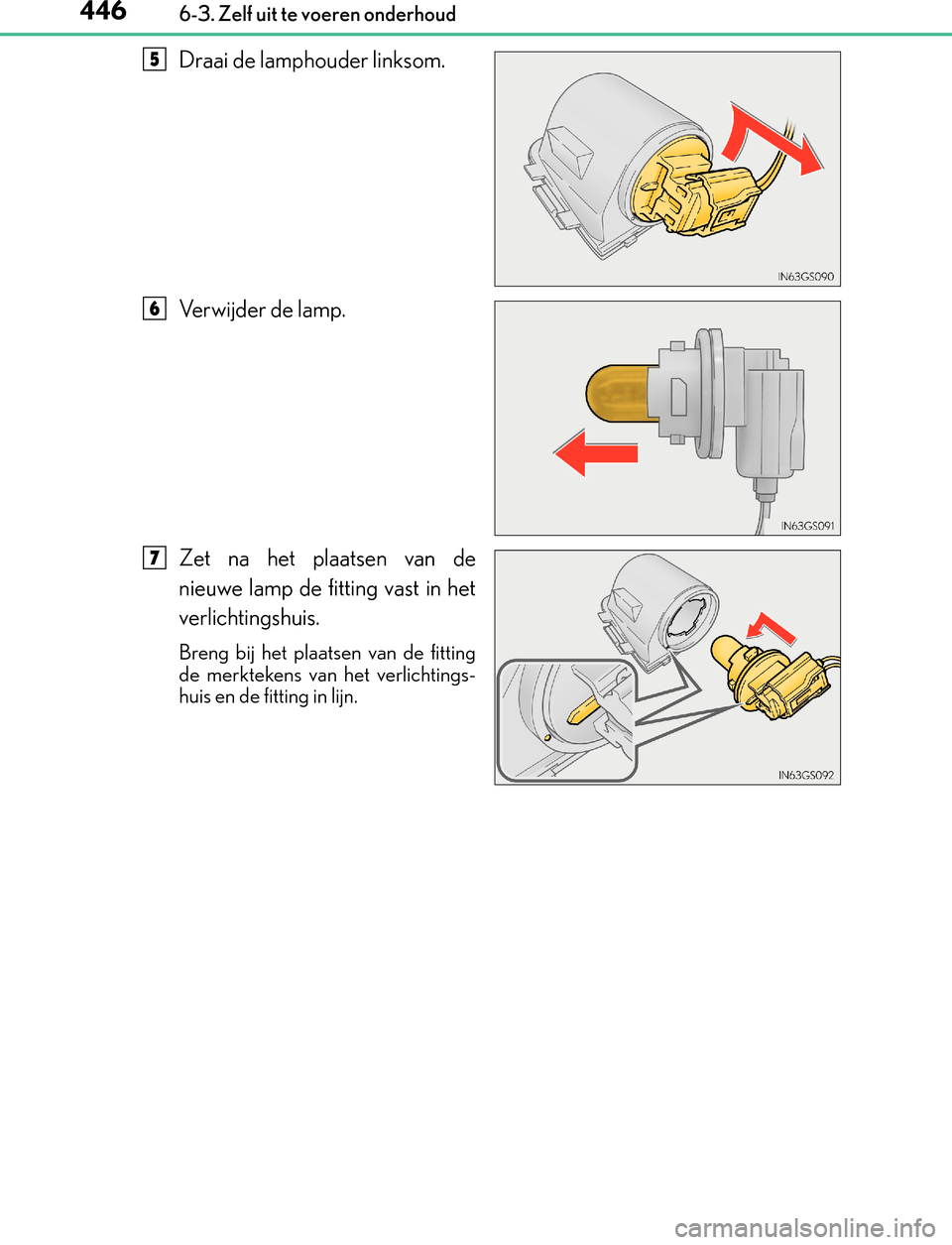

4466-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)
Draai de lamphouder linksom.
Verwijder de lamp.
Zet na het plaatsen van de
nieuwe lamp de fitting vast in het
verlichtingshuis.
Breng bij het plaatsen van de fitting
de merktekens van het verlichtings-
huis en de fitting in lijn.
5
6
7
GS450h_300h_OM_OM30F92E_(EE).book Page 446 Tuesday, November 29, 2016 2:56 PM

447 6-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)

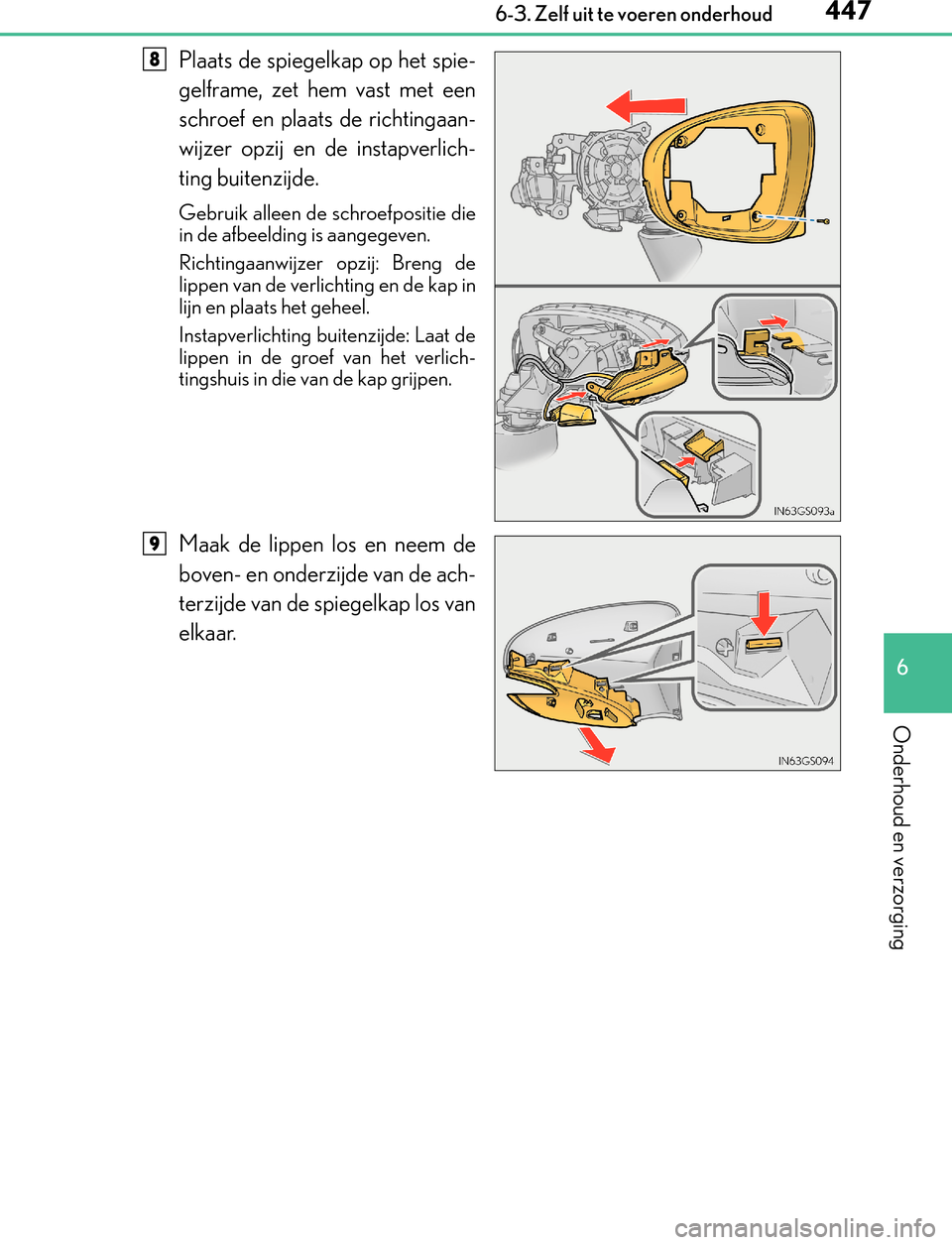

Plaats de spiegelkap op het spie-
gelframe, zet hem vast met een
schroef en plaats de richtingaan-
wijzer opzij en de instapverlich-
ting buitenzijde.
Gebruik alleen de schroefpositie die
in de afbeelding is aangegeven.
Richtingaanwijzer opzij: Breng de
lippen van de verlichting en de kap in
lijn en plaats het geheel.
Instapverlichting buitenzijde: Laat de
lippen in de groef van het verlich-
tingshuis in die van de kap grijpen.
Maak de lippen los en neem de
boven- en onderzijde van de ach-
terzijde van de spiegelkap los van
elkaar.
8
9
GS450h_300h_OM_OM30F92E_(EE).book Page 447 Tuesday, November 29, 2016 2:56 PM

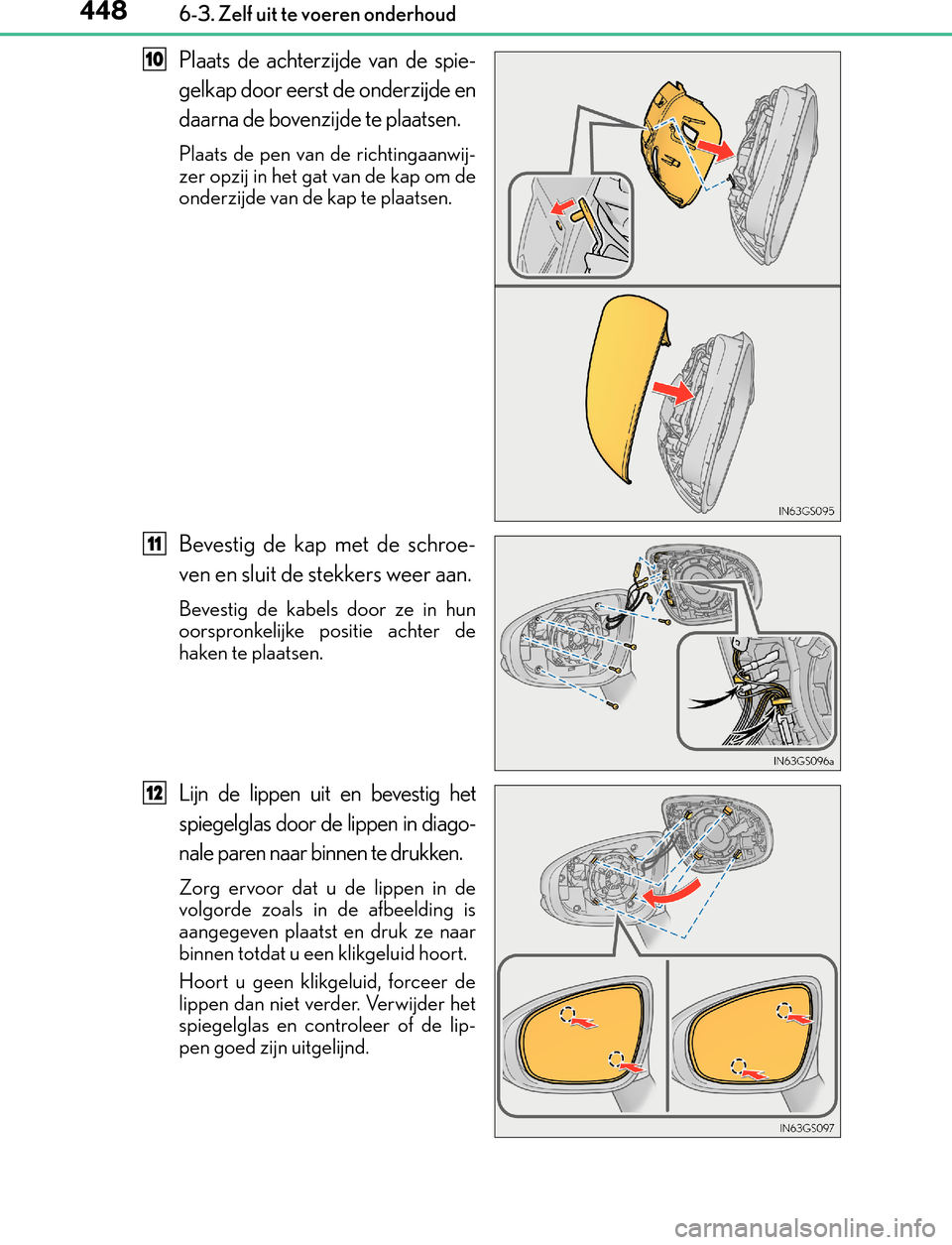

4486-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)
Plaats de achterzijde van de spie-
gelkap door eerst de onderzijde en
daarna de bovenzijde te plaatsen.
Plaats de pen van de richtingaanwij-
zer opzij in het gat van de kap om de
onderzijde van de kap te plaatsen.
Bevestig de kap met de schroe-
ven en sluit de stekkers weer aan.
Bevestig de kabels door ze in hun
oorspronkelijke positie achter de
haken te plaatsen.
Lijn de lippen uit en bevestig het
spiegelglas door de lippen in diago-
nale paren naar binnen te drukken.
Zorg ervoor dat u de lippen in de
volgorde zoals in de afbeelding is
aangegeven plaatst en druk ze naar
binnen totdat u een klikgeluid hoort.
Hoort u geen klikgeluid, forceer de
lippen dan niet verder. Verwijder het
spiegelglas en controleer of de lip-
pen goed zijn uitgelijnd.
10
11
12
GS450h_300h_OM_OM30F92E_(EE).book Page 448 Tuesday, November 29, 2016 2:56 PM

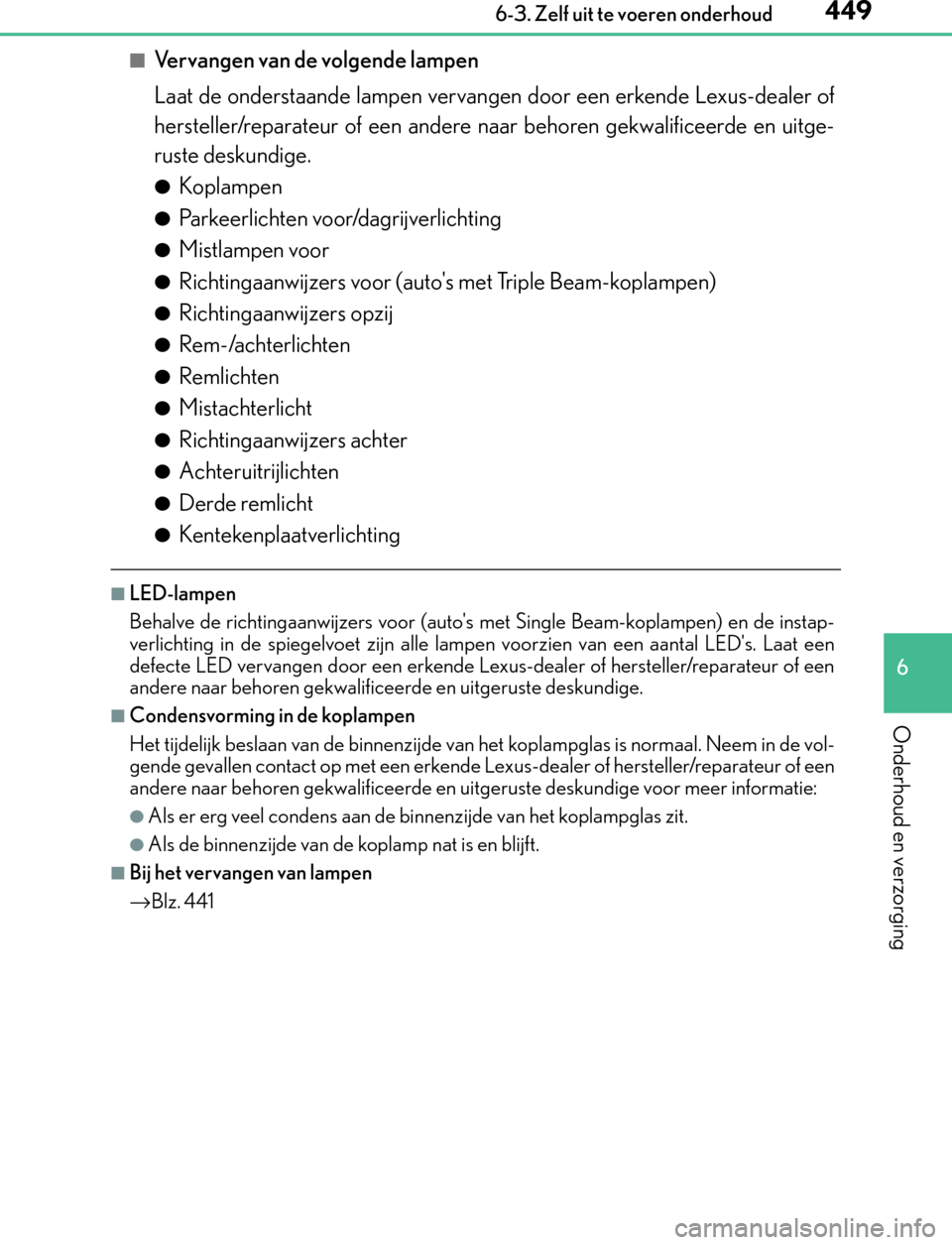

449 6-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)
■Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Lexus-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Koplampen
●Parkeerlichten voor/dagrijverlichting
●Mistlampen voor
●Richtingaanwijzers voor (auto's met Triple Beam-koplampen)
●Richtingaanwijzers opzij
●Rem-/achterlichten
●Remlichten
●Mistachterlicht
●Richtingaanwijzers achter
●Achteruitrijlichten
●Derde remlicht
●Kentekenplaatverlichting
■LED-lampen
Behalve de richtingaanwijzers voor (auto's met Single Beam-koplampen) en de instap-
verlichting in de spiegelvoet zijn alle lampen voorzien van een aantal LED's. Laat een
defecte LED vervangen door een erkende Lexus-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal. Neem in de vol-
gende gevallen contact op met een erkende Lexus-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige voor meer informatie:
●Als er erg veel condens aan de binnenzijde van het koplampglas zit.
●Als de binnenzijde van de koplamp nat is en blijft.
■Bij het vervangen van lampen
→Blz. 441
GS450h_300h_OM_OM30F92E_(EE).book Page 449 Tuesday, November 29, 2016 2:56 PM

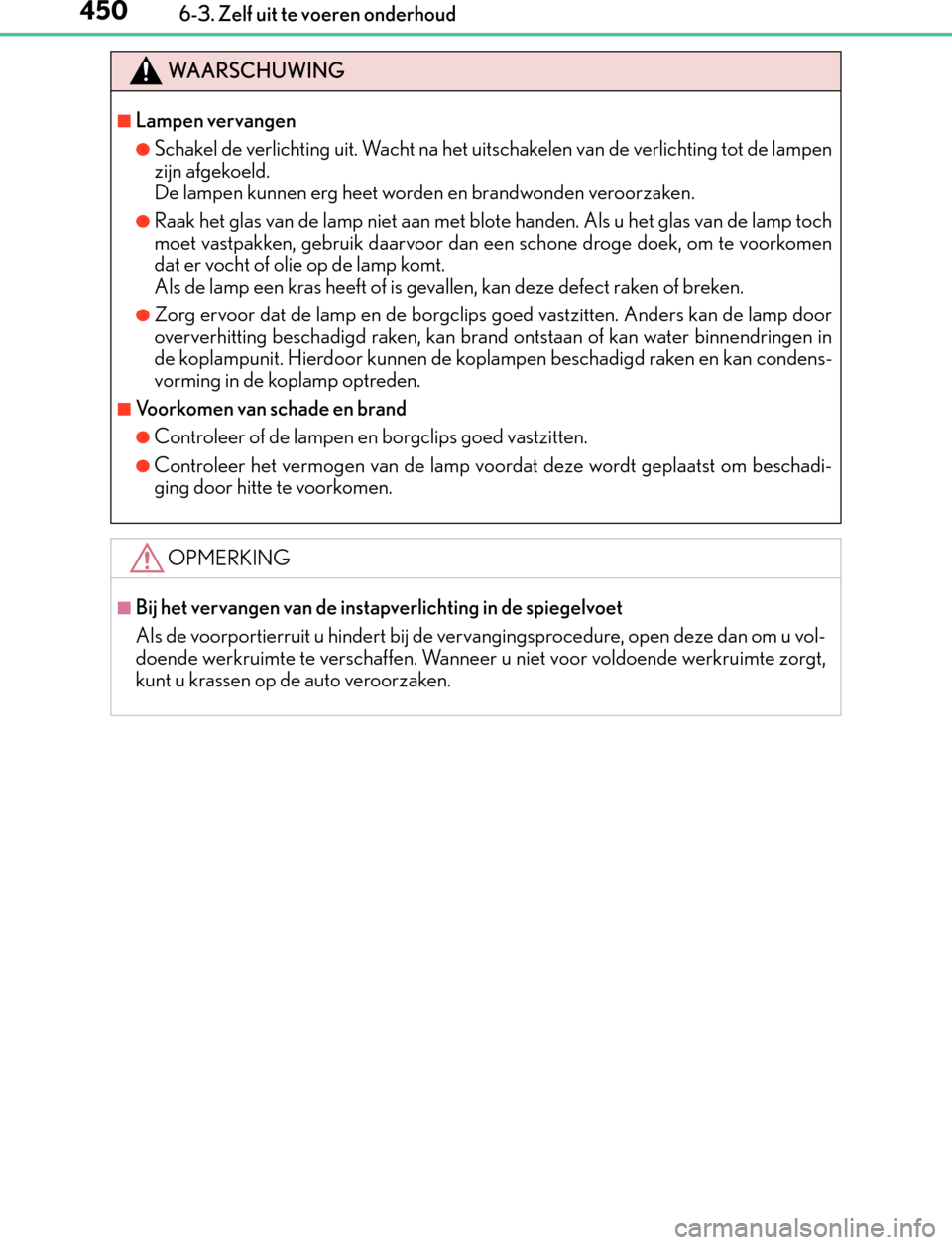

4506-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)
WA A R S C H U W I N G
■Lampen vervangen
●Schakel de verlichting uit. Wacht na het uitschakelen van de verlichting tot de lampen
zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
●Raak het glas van de lamp niet aan met blote handen. Als u het glas van de lamp toch
moet vastpakken, gebruik daarvoor dan een schone droge doek, om te voorkomen
dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect raken of breken.
●Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de lamp door
oververhitting beschadigd raken, kan brand ontstaan of kan water binnendringen in
de koplampunit. Hierdoor kunnen de koplampen beschadigd raken en kan condens-
vorming in de koplamp optreden.
■Voorkomen van schade en brand
●Controleer of de lampen en borgclips goed vastzitten.
●Controleer het vermogen van de lamp voordat deze wordt geplaatst om beschadi-
ging door hitte te voorkomen.
OPMERKING
■Bij het vervangen van de instapverlichting in de spiegelvoet
Als de voorportierruit u hindert bij de vervangingsprocedure, open deze dan om u vol-
doende werkruimte te verschaffen. Wanneer u niet voor voldoende werkruimte zorgt,
kunt u krassen op de auto veroorzaken.
