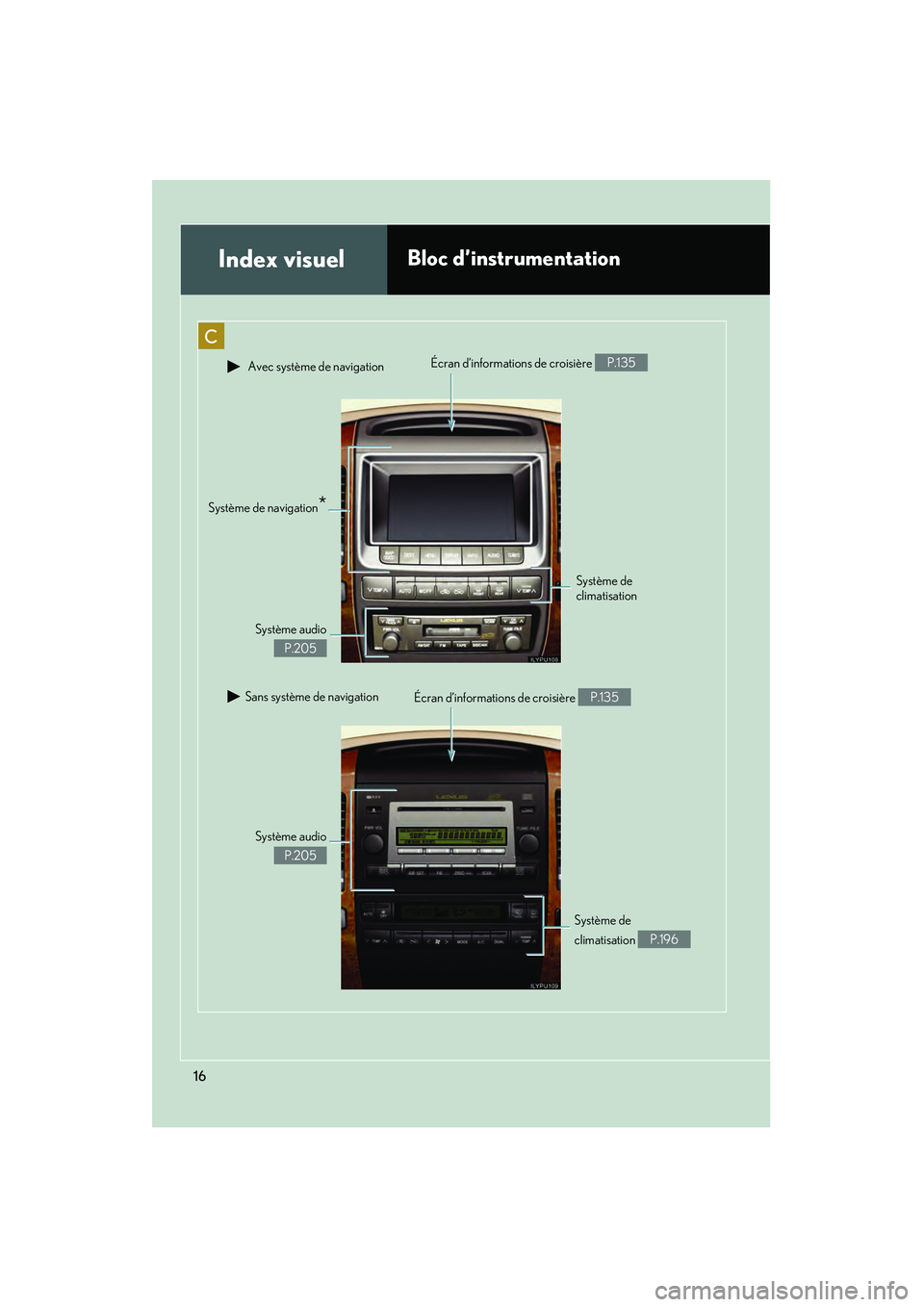

16
C
Index visuelBloc d’instrumentation
Avec système de navigationÉcran d’informations de croisière P.135
Système de
climatisation
Sans système de navigation
Système de navigation*
Système audio
P.205 Écran d’informations de croisière
P.135
Système de
climatisation
P.196
Système audio
P.205

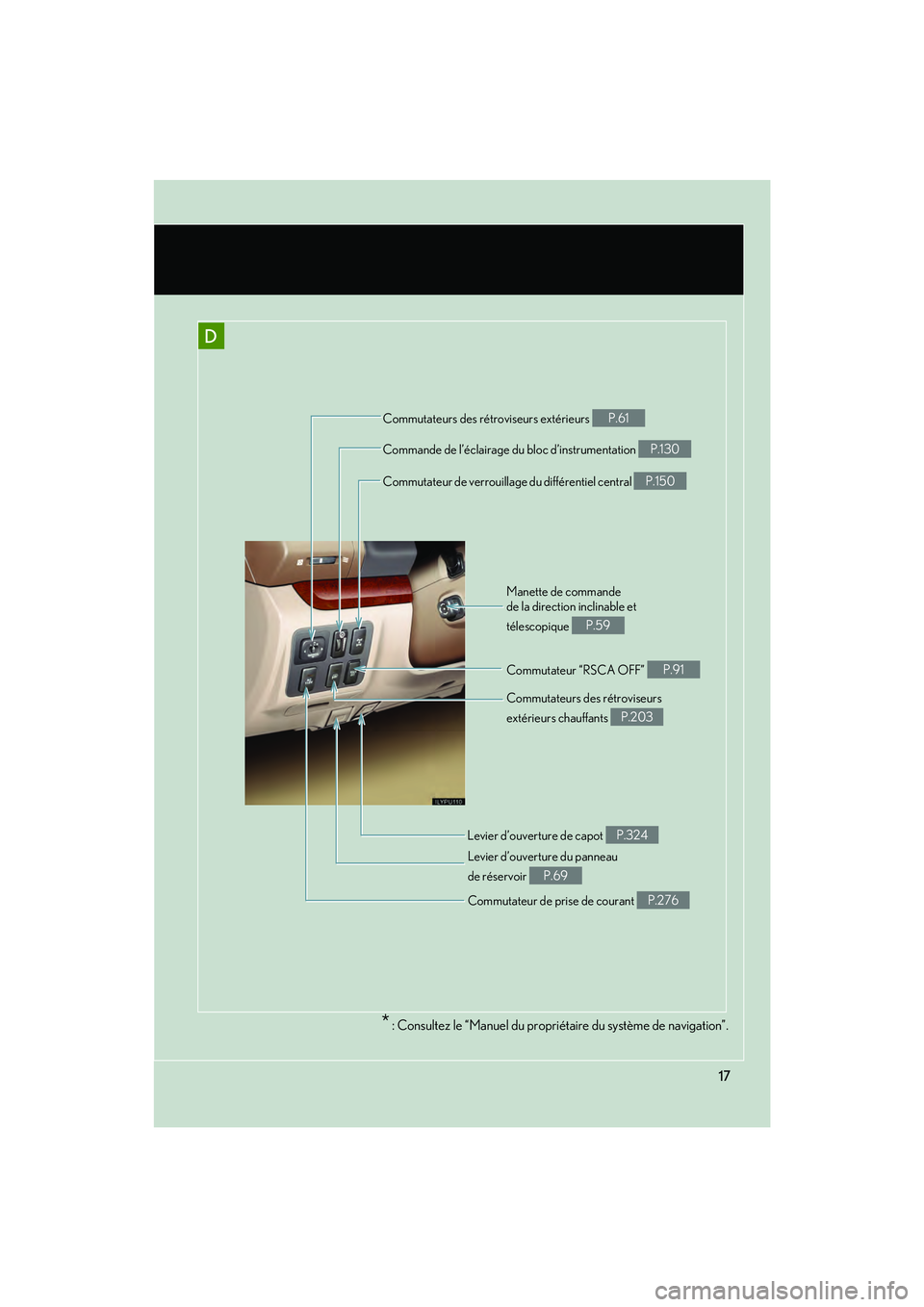

17
D
* : Consultez le “Manuel du propriétaire du système de navigation”.
Commutateur “RSCA OFF” P.91
Commutateurs des rétroviseurs
extérieurs chauffants
P.203
Levier d’ouverture de capot
P.324
Levier d’ouverture du panneau
de réservoir
P.69
Commutateur de prise de courant
P.276
Commutateurs des rétroviseurs extérieurs
P.61
Commande de l’éclairage du bloc d’instrumentation
P.130
Commutateur de verrouillage du différentiel central
P.150
Manette de commande
de la direction inclinable et
télescopique
P.59

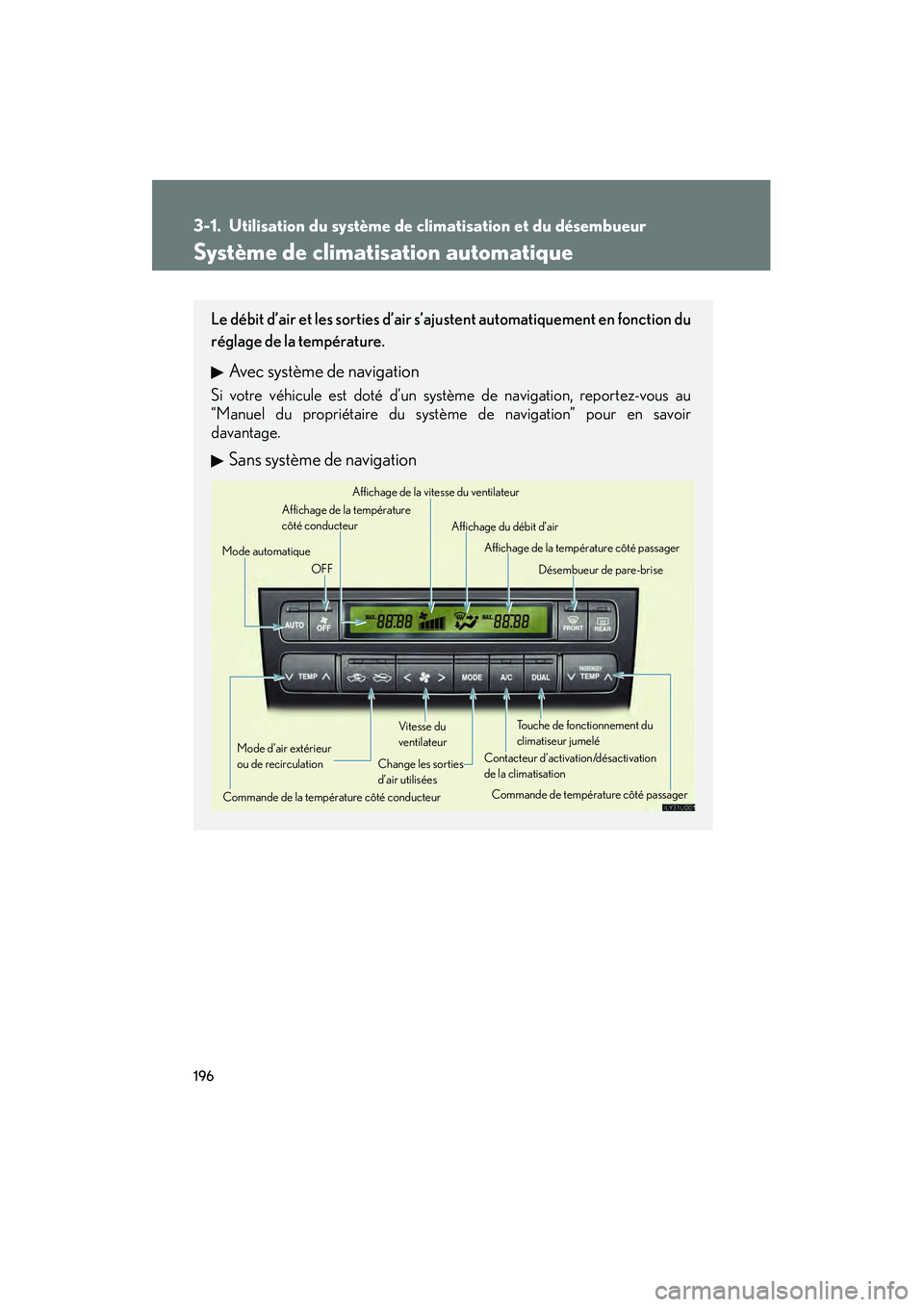

196
3-1. Utilisation du système de climatisation et du désembueur
Système de climatisation automatique
Le débit d’air et les sorties d’air s’ajustent automatiquement en fonction du
réglage de la température.
Avec système de navigation
Si votre véhicule est doté d’un système de navigation, reportez-vous au
“Manuel du propriétaire du système de navigation” pour en savoir
davantage.
Sans système de navigation
Mode automatique Affichage de la température
côté conducteur
Vitesse du
ventilateur
OFF
Affichage du débit d’air
Affichage de la température côté passager
Change les sorties
d’air utilisées
Commande de la température côté conducteur Contacteur d’activation/désactivation
de la climatisation
Mode d’air extérieur
ou de recirculation Désembueur de pare-brise
Commande de température côté passager
Affichage de la vitesse du ventilateur
Touche de fonctionnement du
climatiseur jumelé

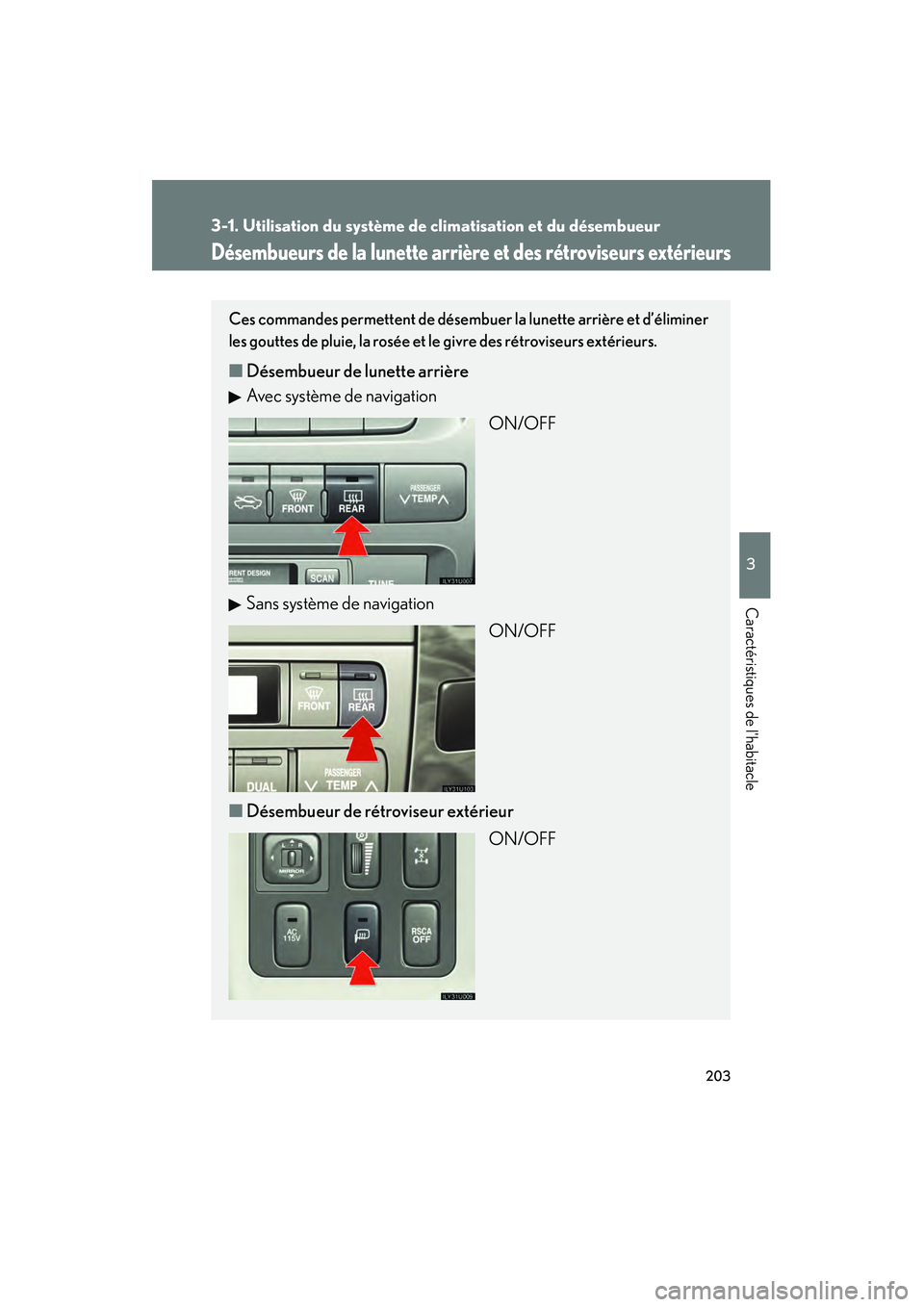

203
3-1. Utilisation du système de climatisation et du désembueur
3
Caractéristiques de l'habitacle
Désembueurs de la lunette arrière et des rétroviseurs extérieurs
Ces commandes permettent de désembuer la lunette arrière et d’éliminer
les gouttes de pluie, la rosée et le givre des rétroviseurs extérieurs.
■Désembueur de lunette arrière
Avec système de navigation
ON/OFF
Sans système de navigation ON/OFF
■ Désembueur de rétroviseur extérieur
ON/OFF

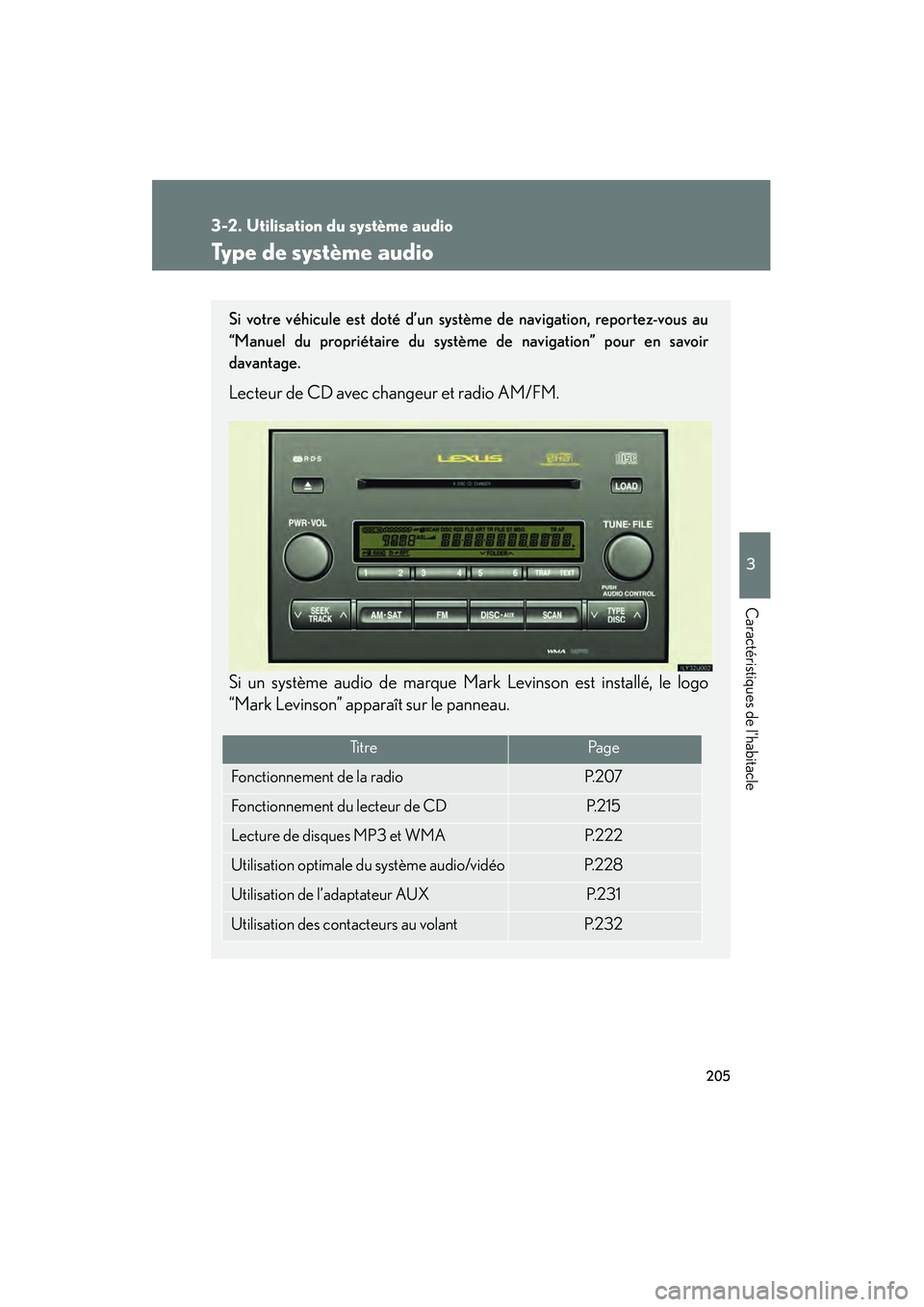

205
3
Caractéristiques de l'habitacle
3-2. Utilisation du système audio
Type de système audio
Si votre véhicule est doté d’un système de navigation, reportez-vous au
“Manuel du propriétaire du système de navigation” pour en savoir
davantage.
Lecteur de CD avec changeur et radio AM/FM.
Si un système audio de marque Mark Levinson est installé, le logo
“Mark Levinson” apparaît sur le panneau.
Ti t r ePa g e
Fonctionnement de la radioP. 2 0 7
Fonctionnement du lecteur de CDP. 2 1 5
Lecture de disques MP3 et WMAP.222
Utilisation optimale du système audio/vidéoP. 2 2 8
Utilisation de l’adaptateur AUX P. 2 3 1
Utilisation des contacteurs au volantP. 2 3 2

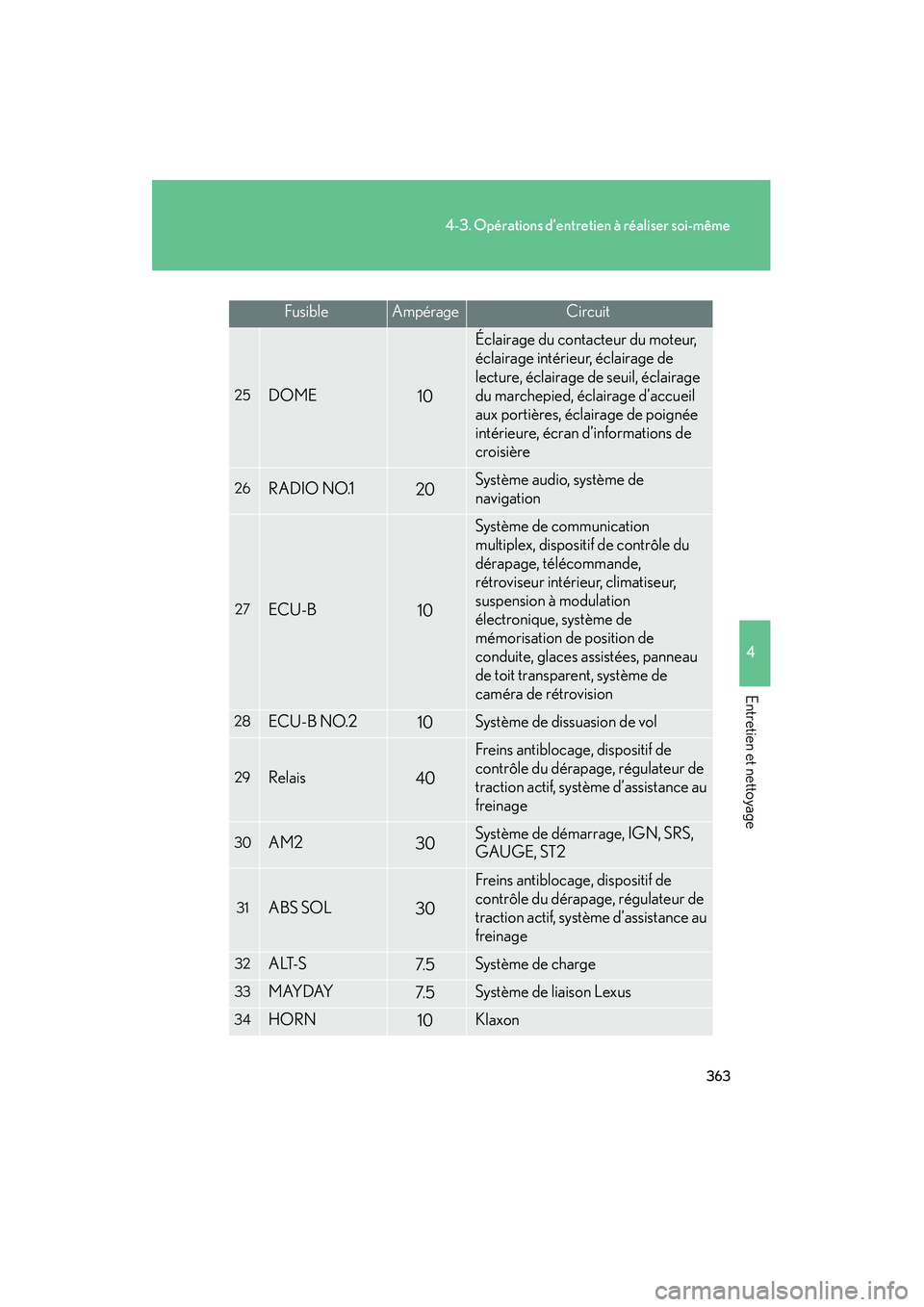

363
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
FusibleAmpérageCircuit
25DOME10
Éclairage du contacteur du moteur,
éclairage intérieur, éclairage de
lecture, éclairage de seuil, éclairage
du marchepied, éclairage d’accueil
aux portières, éclairage de poignée
intérieure, écran d’informations de
croisière
26RADIO NO.120Système audio, système de
navigation
27ECU-B10
Système de communication
multiplex, dispositif de contrôle du
dérapage, télécommande,
rétroviseur intérieur, climatiseur,
suspension à modulation
électronique, système de
mémorisation de position de
conduite, glaces assistées, panneau
de toit transparent, système de
caméra de rétrovision
28ECU-B NO.210Système de dissuasion de vol
29Relais40
Freins antiblocage, dispositif de
contrôle du dérapage, régulateur de
traction actif, système d’assistance au
freinage
30AM230Système de démarrage, IGN, SRS,
GAUGE, ST2
31ABS SOL30
Freins antiblocage, dispositif de
contrôle du dérapage, régulateur de
traction actif, système d’assistance au
freinage
32ALT-S7. 5Système de charge
33MAYDAY7. 5Système de liaison Lexus
34HORN10Klaxon

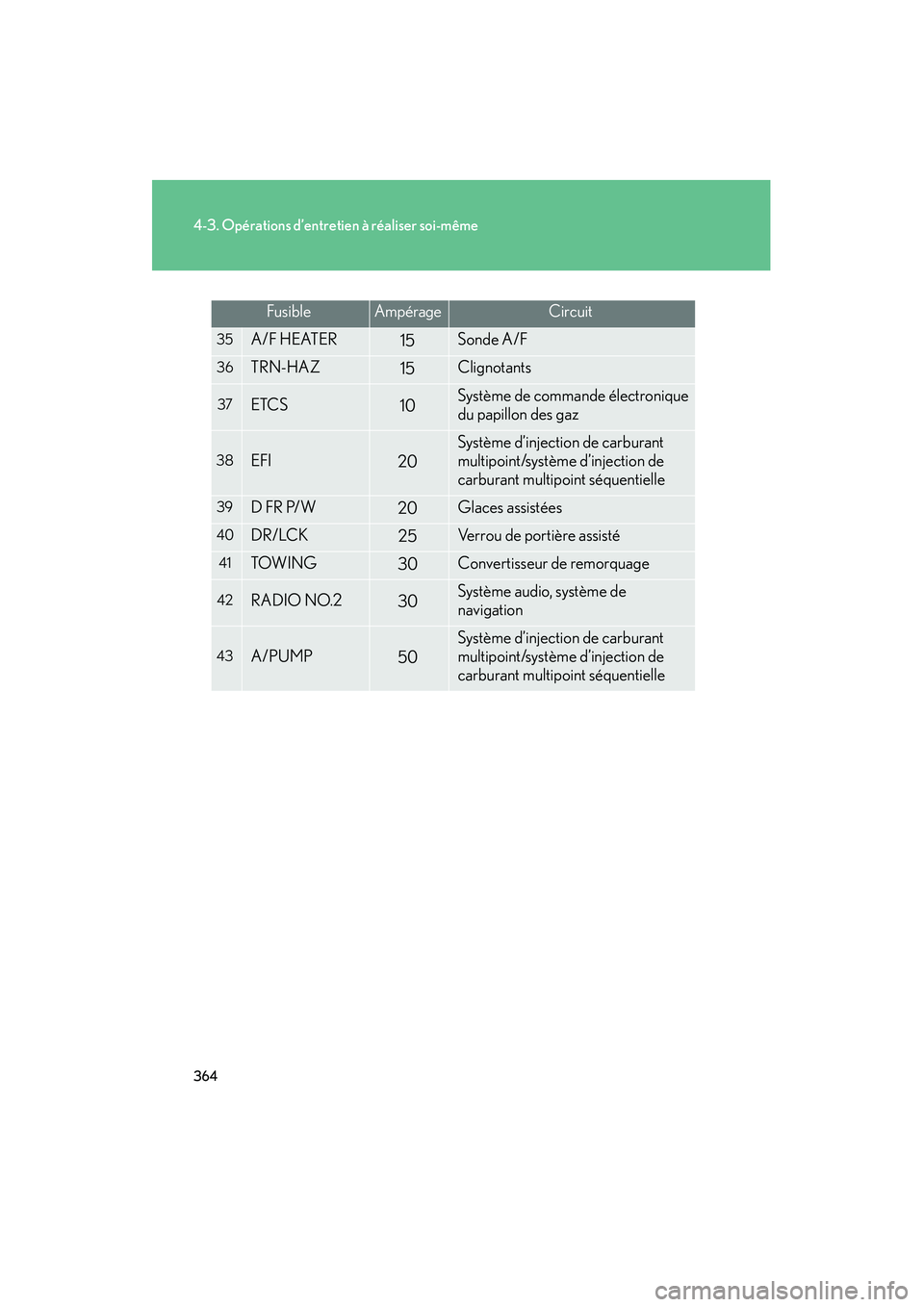

364
4-3. Opérations d’entretien à réaliser soi-même
FusibleAmpérageCircuit
35A/F HEATER15Sonde A/F
36TRN-HAZ15Clignotants
37ETCS10Système de commande électronique
du papillon des gaz
38EFI20
Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle
39D FR P/W20Glaces assistées
40DR/LCK25Verrou de portière assisté
41TOW I N G30Convertisseur de remorquage
42RADIO NO.230Système audio, système de
navigation
43A/PUMP50
Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle

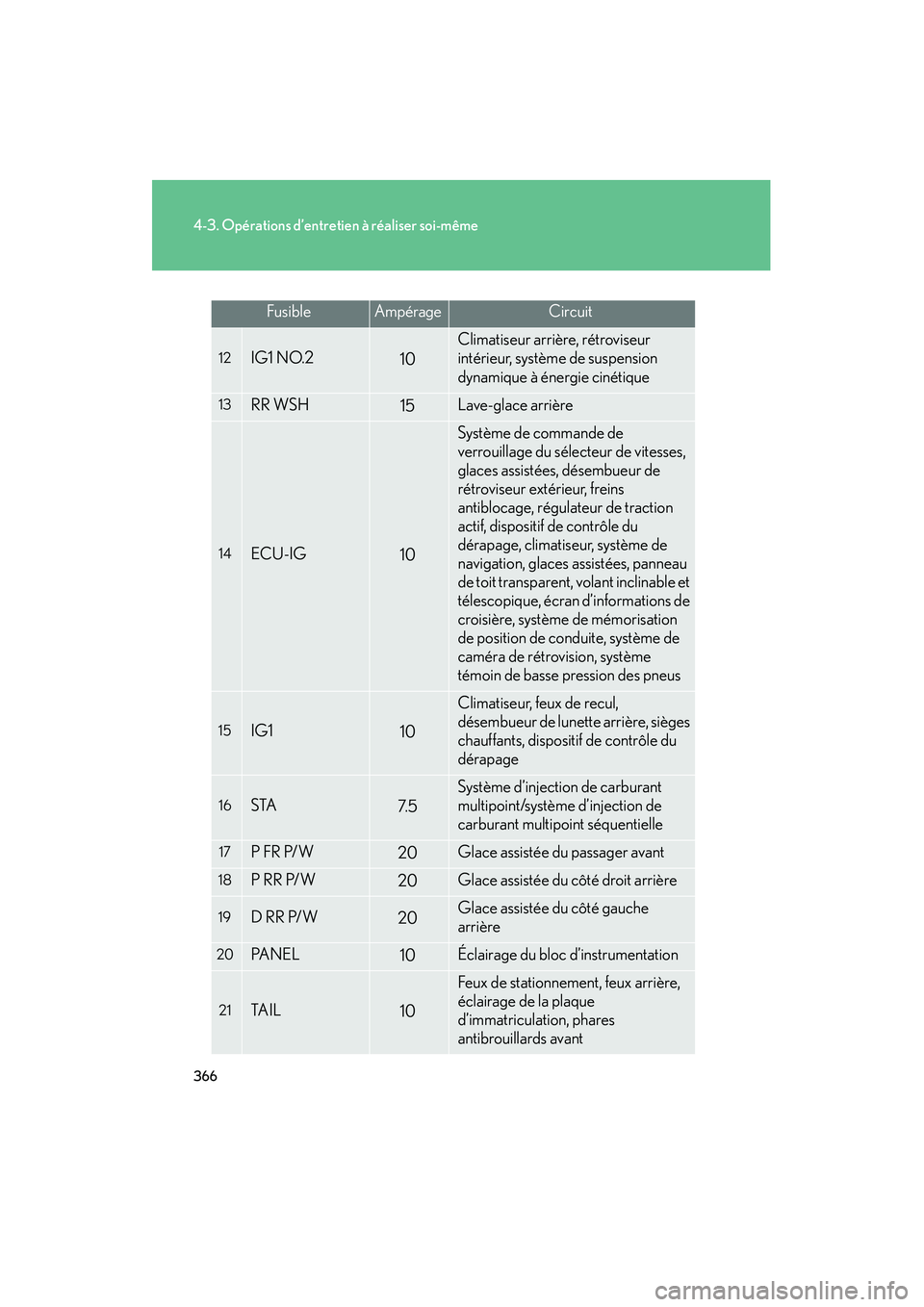

366
4-3. Opérations d’entretien à réaliser soi-même
FusibleAmpérageCircuit
12IG1 NO.210
Climatiseur arrière, rétroviseur
intérieur, système de suspension
dynamique à énergie cinétique
13RR WSH15Lave-glace arrière
14ECU-IG10
Système de commande de
verrouillage du sélecteur de vitesses,
glaces assistées, désembueur de
rétroviseur extérieur, freins
antiblocage, régulateur de traction
actif, dispositif de contrôle du
dérapage, climatiseur, système de
navigation, glaces assistées, panneau
de toit transparent, volant inclinable et
télescopique, écran d’informations de
croisière, système de mémorisation
de position de conduite, système de
caméra de rétrovision, système
témoin de basse pression des pneus
15IG110
Climatiseur, feux de recul,
désembueur de lunette arrière, sièges
chauffants, dispositif de contrôle du
dérapage
16STA7. 5
Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle
17P FR P/W20Glace assistée du passager avant
18P RR P/W20Glace assistée du côté droit arrière
19D RR P/W20Glace assistée du côté gauche
arrière
20PA N E L10Éclairage du bloc d’instrumentation
21TA I L10
Feux de stationnement, feux arrière,
éclairage de la plaque
d’immatriculation, phares
antibrouillards avant

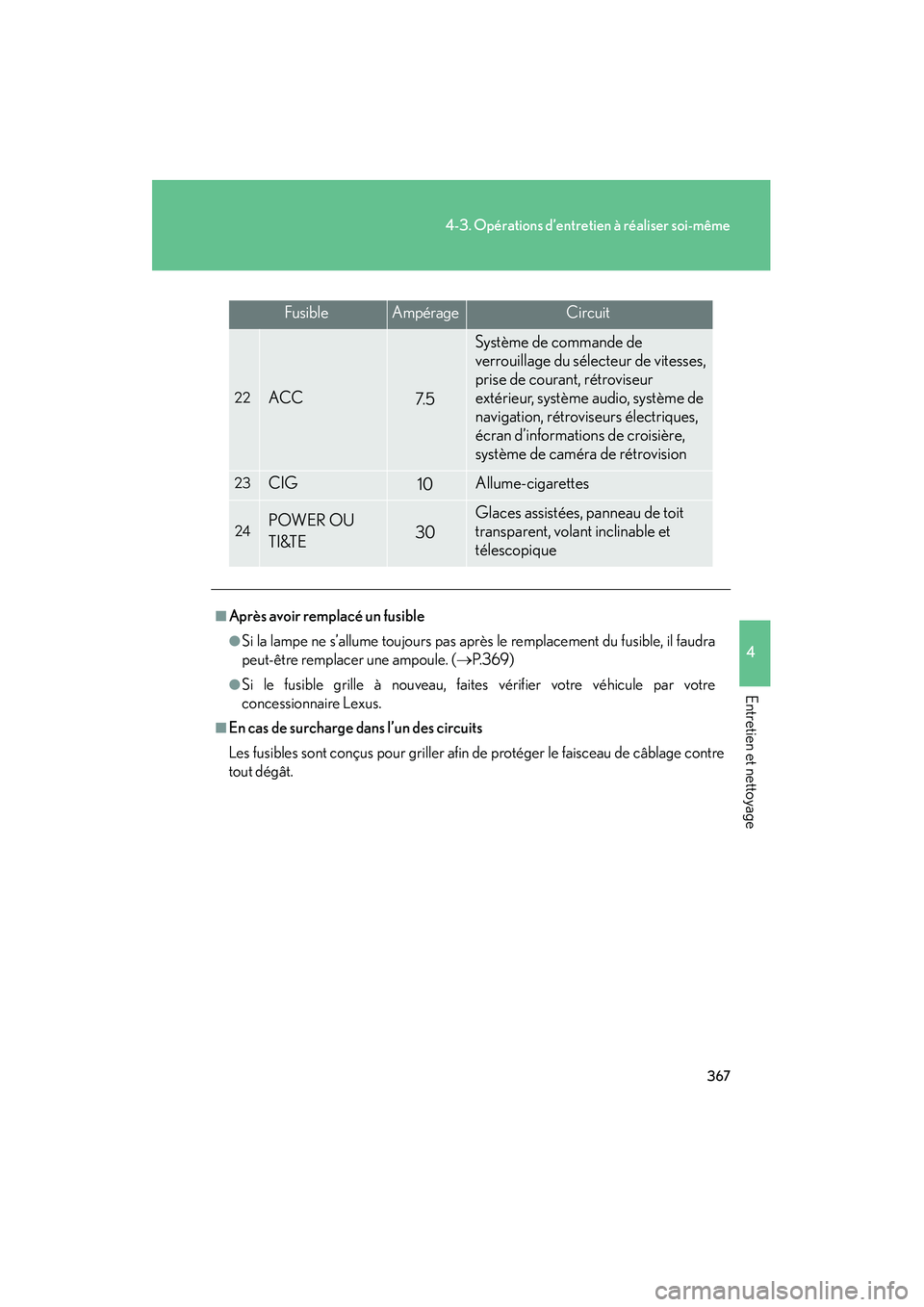

367
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
FusibleAmpérageCircuit
22ACC7. 5
Système de commande de
verrouillage du sélecteur de vitesses,
prise de courant, rétroviseur
extérieur, système audio, système de
navigation, rétroviseurs électriques,
écran d’informations de croisière,
système de caméra de rétrovision
23CIG10Allume-cigarettes
24POWER OU
TI&TE30
Glaces assistées, panneau de toit
transparent, volant inclinable et
télescopique
■Après avoir remplacé un fusible
●Si la lampe ne s’allume toujours pas après le remplacement du fusible, il faudra
peut-être remplacer une ampoule. ( →P. 3 6 9 )
●Si le fusible grille à nouveau, faites vérifier votre véhicule par votre
concessionnaire Lexus.
■En cas de surcharge dans l’un des circuits
Les fusibles sont conçus pour griller afin de protéger le faisceau de câblage contre
tout dégât.

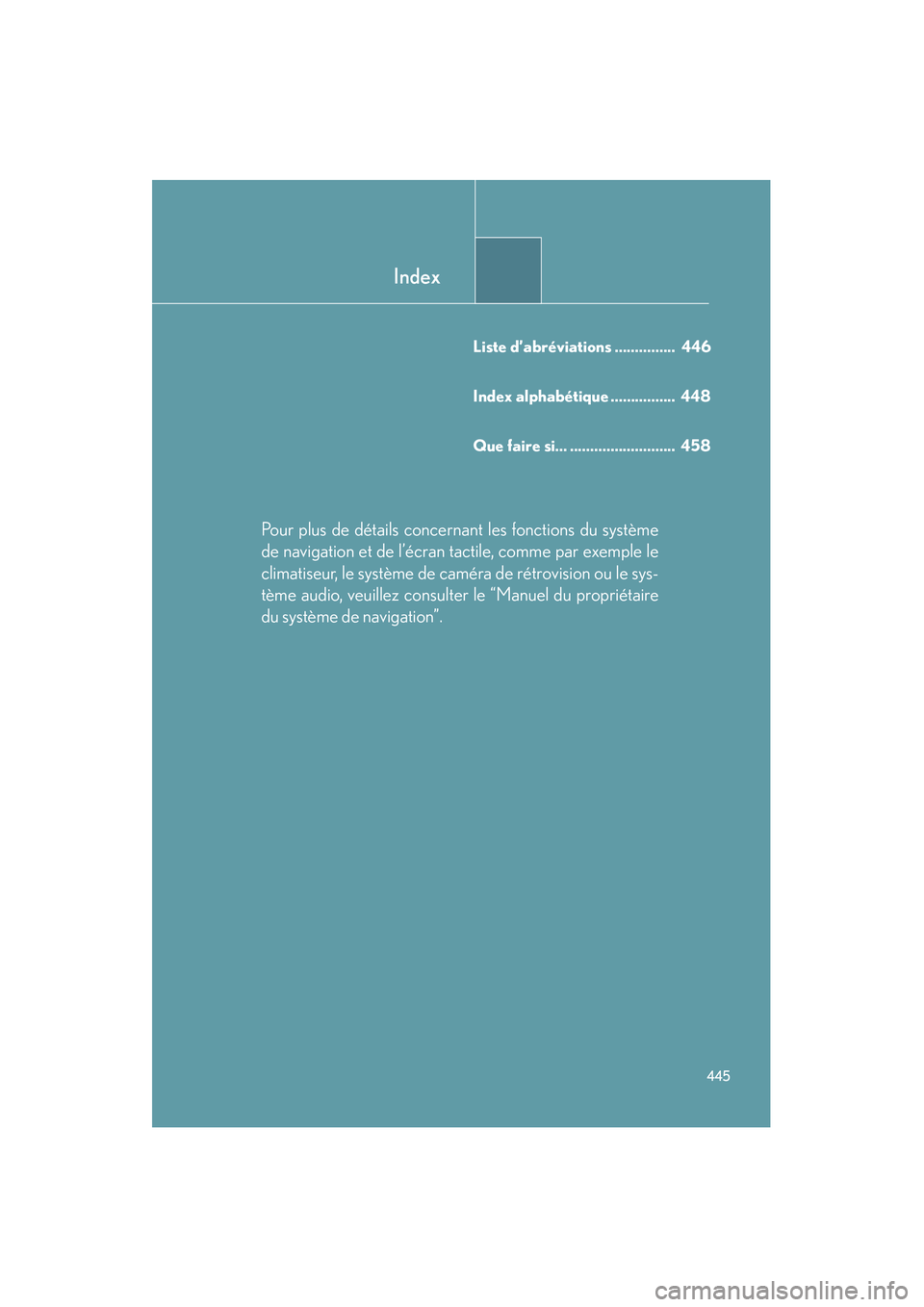

Index
445
Liste d’abréviations ............... 446
Index alphabétique ................ 448
Que faire si... .......................... 458
Pour plus de détails concernant les fonctions du système
de navigation et de l’écran tactile, comme par exemple le
climatiseur, le système de ca méra de rétrovision ou le sys-
tème audio, veuillez consulter le “Manuel du propriétaire
du système de navigation”.
