552
Sacs de sécurité gonflables SRS latéraux et rideau
Sacs de sécurité gonflables SRS latéraux
Participent à la protection du haut du corps des occupants aux
places avant.
Sacs de sécurité gonflables rideau SRS
Participent principalement à la protection de la tête des occupants
assis aux places extérieures.

553
7
For owners

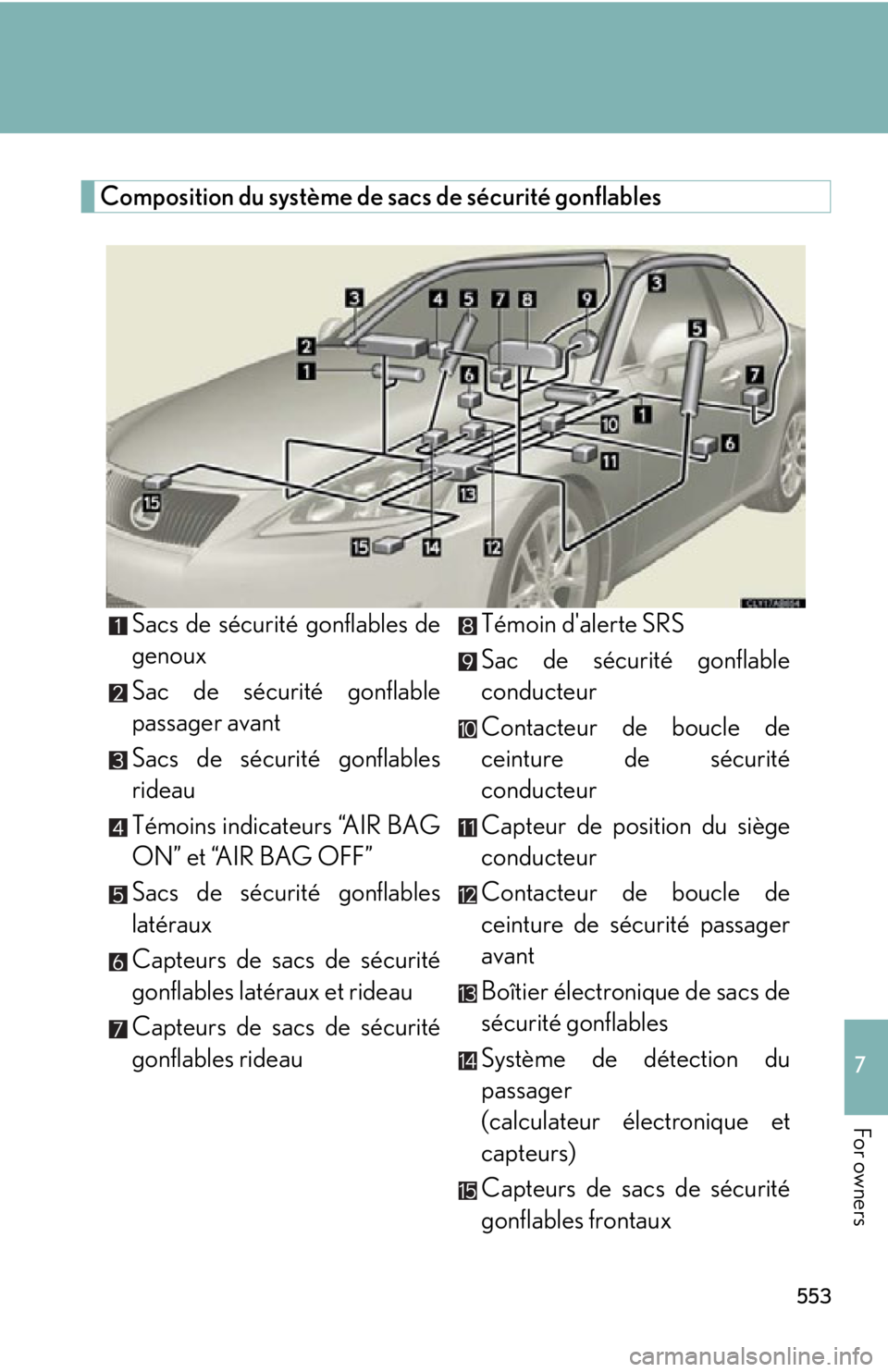

Composition du système de sacs de sécurité gonflablesSacs de sécurité gonflables de
genoux
Sac de sécurité gonflable
passager avant
Sacs de sécurité gonflables
rideau
Témoins indicateurs “AIR BAG
ON” et “AIR BAG OFF”
Sacs de sécurité gonflables
latéraux
Capteurs de sacs de sécurité
gonflables latéraux et rideau
Capteurs de sacs de sécurité
gonflables rideau Témoin d'alerte SRS
Sac de sécurité gonflable
conducteur
Contacteur de boucle de
ceinture de sécurité
conducteur
Capteur de position du siège
conducteur
Contacteur de boucle de
ceinture de sécurité passager
avant
Boîtier électronique de sacs de
sécurité gonflables
Système de détection du
passager
(calculateur électronique et
capteurs)
Capteurs de sacs de sécurité
gonflables frontaux

554
Votre véhicule est équipé de SACS DE SÉCURITÉ GONFLABLES
INTELLIGENTS (ADVANCED AIRBAGS) conçus selon les normes de
sécurité américaines applicables aux véhicules à moteur (FMVSS208).
Le système de sacs de sécurité gonflables régule la puissance de
déploiement des sacs de sécurité gonflables conducteur et passager
avant. Le système de sac de sécurité gonflable conducteur comprend le
capteur de position du siège conducteur, etc. Le système de sac de
sécurité gonflable passager avant comprend le capteur de classification
des occupants du siège passager avant, etc.
Les principaux éléments du système de sacs de sécurité gonflables SRS
sont illustrés ci-dessus. Le système des sacs de sécurité gonflables SRS
est commandé par un boîtier électronique. Ce boîtier intègre un capteur
de sécurité et un capteur de sac de sécurité gonflable.
Lorsque la violence du choc frontal ou latéral l'exige, le système de sacs
de sécurité gonflables SRS déclenche les dispositifs pyrotechniques de
gonflage (générateurs de gaz). Le déploiement rapide des sacs de
sécurité gonflables est obtenu au moyen d'une réaction chimique dans
les dispositifs pyrotechniques, qui produit un gaz inoffensif permettant
d'amortir le mouvement des occupants.

555
7
For owners
ATTENTION
■Précautions avec les sacs de sécurité gonflables SRS
Respectez les précautions suivantes avec les sacs de sécurité gonflables.
À défaut, des blessures graves, voire mortelles, pourraient s'ensuivre.
●Le conducteur et tous les passagers à bord du véhicule doivent porter leur
ceinture de sécurité correctement.
Les sacs de sécurité gonflables SRS sont des dispositifs de protection
complémentaires aux ceintures de sécurité.
●Le sac de sécurité gonflable SRS conducteur se déploie avec une violence
considérable, qui peut être très dangereuse voire mortelle si le conducteur se
trouve très près du sac de sécurité gonflable. L'autorité fédérale chargée de la
sécurité routière aux États-Unis, la NHTSA (National Highway Traffic Safety
Administration) conseille:
La zone à risque du sac de sécurité gonflable conducteur se situant dans les
premiers 2 à 3 in. (50 - 75 mm) de déploiement, vous disposez d'une marge de
sécurité confortable en vous plaçant à 10 in. (250 mm) de votre sac de sécurité
gonflable conducteur. Cette distance est à mesurer entre le moyeu du volant de
direction et le sternum. Si vous êtes assis à moins de 10 in. (250 mm), vous
pouvez changer votre position de conduite de plusieurs façons:
Reculez votre siège le plus possible, tout en continuant à pouvoir atteindreconfortablement les pédales.
Inclinez légèrement le dossier du siège. Bien que les véhicules puissent être différents les uns des autres, la plupart
des conducteurs peuvent s'asseoir à une distance de 10 in. (250 mm), même
avec le siège conducteur complètement avancé, simplement en inclinant un
peu le dossier de siège. Si vous avez des difficultés à voir la route après avoir
incliné votre siège, utilisez un coussin ferme et antidérapant pour vous
rehausser ou, si votre véhicule est équipé du réglage en hauteur du siège,
remontez-le.
Si votre volant de direction est réglable, inclinez-le vers le bas. Cela a pour effet d'orienter le sac de sécurité gonflable en direction de votre poitrine
plutôt que de votre tête et de votre cou.
Réglez votre siège selon ces recommandations de la NHTSA, tout en conservant le
contrôle des pédales, du volant de direction et la vue des commandes du tableau
de bord.

556
ATTENTION
■Précautions avec les sacs de sécurité gonflables SRS
●Le sac de sécurité gonflable SRS passager avant se déploie également avec une
violence considérable, qui peut être très dangereuse voire mortelle si le passager
avant se trouve très près du sac de sécurité gonflable. Éloignez le siège passager
avant au maximum du sac de sécurité gonflable, et réglez le dossier de siège de
sorte à être assis bien droit dans le siège.
●Les nourrissons et les enfants qui ne sont pas correctement assis et/ou protégés
peuvent être grièvement blessés ou tués par le déploiement d'un sac de sécurité
gonflable. Installez dans un siège de sécurité enfant les enfants trop jeunes pour
pouvoir utiliser la ceinture de sécurité. Lexus recommande vivement d'installer
tous les nourrissons et jeunes enfants aux places arrière du véhicule et de prévoir
pour eux des systèmes de retenue adaptés. C'est à l'arrière que les nourrissons
et les jeunes enfants sont les mieux protégés.
●N'installez jamais un siège de sécurité enfant type dos à la route sur le siège
passager avant, même si le témoin “AIR BAG OFF” est allumé. En cas d'accident,
par la violence et la vitesse de son déploiement, le sac de sécurité gonflable
passager avant peut blesser grièvement, voire tuer l'enfant si vous l'avez installé à
la place du passager avant dans un siège de sécurité enfant type dos à la route.
●Si vous attachez une rallonge de ceinture
de sécurité à la boucle du siège
conducteur, mais pas à la ceinture de
sécurité proprement dite, le système de
sac de sécurité gonflable SRS conducteur
pense que vous avez attaché votre ceinture
de sécurité, alors qu'en fait c'est faux. Dans
ce cas, il se peut que le sac de sécurité
gonflable conducteur ne se déploie pas
correctement en cas d'accident, et vous
risquez d'être tué ou grièvement blessé.
Veillez donc à porter la ceinture de
sécurité avec la rallonge de ceinture de
sécurité.

557
7
For owners
ATTENTION
■Précautions avec les sacs de sécurité gonflables SRS
●Ne pas s'asseoir sur le bord du siège et ne
pas s'appuyer contre la planche de bord.
●Ne laissez pas un enfant rester debout
devant le sac de sécurité gonflable SRS
passager avant ou bien s'asseoir sur les
genoux du passager avant.
●Ne conduisez pas le véhicule avec quelque
chose sur les genoux, et n'autorisez pas
non plus le passager à voyager avec
quelque chose sur les genoux.
●Ne vous appuyez pas contre la porte,
contre le rail latéral de toit ou contre les
montants avant, latéraux et arrière.
●Interdisez à quiconque de s'agenouiller sur
le siège passager en appui contre la porte
ou de sortir la tête ou les mains à l'extérieur
du véhicule.

558
ATTENTION
■Précautions avec les sacs de sécurité gonflables SRS
●Si une housse en vinyle recouvre la partie où le sac de sécurité gonflable SRS de
genoux se déploie, veillez à l'enlever.
●N'utilisez aucun accessoire de siège venant recouvrir les zones de déploiement
des sacs de sécurité gonflables SRS latéraux, car il risquerait d'en gêner le
déploiement.
●Évitez de faire subir des chocs ou des pressions excessives aux parties
renfermant les composants des sacs de sécurité gonflables SRS, illustrées P. 553.
En effet, cela pourrait entraîner un fonctionnement anormal des sacs de sécurité
gonflables SRS.
●Ne touchez aucun composant du système immédiatement après le
déclenchement (déploiement) des sacs de sécurité gonflables SRS, car ils sont
alors encore très chauds.
●Ne fixez ni ne posez aucun objet sur la
planche de bord, la garniture centrale du
moyeu de volant de direction et la partie
inférieure du tableau de bord.
Au déploiement des sacs de sécurité
gonflables SRS conducteur, passager avant
et genoux, tout objet risque de se
transformer en projectile.
●Ne rien fixer aux portes, à la vitre de pare-
brise, aux vitres latérales, aux montants
avant et arrière, au rail latéral de toit ou à la
poignée de maintien.
●Ne suspendez aux crochets à vêtements
aucun cintre nu ni aucun objet dur. En cas
de déploiement du sac de sécurité
gonflable SRS rideau, ces objets peuvent
se transformer en projectiles capables de
vous blesser grièvement, voire de vous
tuer.

559
7
For owners
ATTENTION
■Précautions avec les sacs de sécurité gonflables SRS
●Si vous avez des difficultés à respirer après le déploiement d'un sac de sécurité
gonflable SRS, ouvrez une porte ou une vitre pour faire entrer de l'air frais, ou
bien descendez du véhicule si cela ne présente pas de danger. Essuyez tout
résidu dès que possible afin d'éviter d'éventuelles irritations de la peau.
●Si les parties renfermant les sacs de sécurité gonflables SRS, telles que la
garniture du moyeu de volant et la garniture de montant avant, apparaissent
abîmées ou craquelées, faites-les remplacer par votre concessionnaire Lexus.
■Modification et mise au rebut des éléments du système de sacs de sécurité
gonflables SRS
Consultez impérativement votre concessionnaire Lexus si vous avez besoin
d'intervenir sur votre véhicule ou de procéder à l'une des modifications suivantes.
Le sac de sécurité gonflable SRS risque de ne pas fonctionner correctement ou de
se déclencher (déployer) accidentellement, ce qui pourrait risquer de vous tuer ou
blesser grièvement.
●Installation, dépose, démontage et réparations des sacs de sécurité gonflables
SRS
●Réparations, modifications, démontage ou remplacement du volant, du tableau
de bord, de la planche de bord, des sièges ou de leur garnissage, des montants
avant, latéraux et arrière ou des rails latéraux de toit
●Réparation ou modification des ailes avant, du bouclier avant, ou des flancs de
l'habitacle
●Installation d'un chasse-neige, d'un treuil, etc. sur la calandre (pare-buffle, pare-
kangourou, etc.)
●Modification des suspensions du véhicule
●Installation d'appareils électroniques tels que radio émetteur/récepteur ou
lecteurs CD.
●Aménagements du véhicule visant à permettre sa conduite par une personne
atteinte d'un handicap physique

562
Abbreviation list
Abbreviation/Acronym list
ABBREVIATIONSMEANING
ABSAnti-lock Brake System
AI-SHIFTArtificial Intelligence Shift
ALRAutomatic Locking Retractor
AW DAll Wheel Drive
CRSChild Restraint System
DISPDisplay
ECTElectronic Controlled Transmission
ECUElectronic Control Unit
EDREvent data recorder
ELREmergency Locking Retractor
EPSElectric Power Steering
ETCSElectronic Throttle Control System
GAWRGross Axle Weight Rating
I/MEmission inspection and maintenance
LATCHLower Anchors and Tethers for Children
LEDLight Emitting Diode
MMTMethylcyclopentadienyl Manganese Tricarbonyl
M + SMud and Snow
MTBEMethyl Tertiary Butyl Ether
OBDOn Board Diagnostics
SRSSupplemental Restraint System
TINTire Identification Number
TPMSTire Pressure Warning System
TRACTraction Control
VDIMVehicle Dynamics Integrated Management
