494
IS300h_ER(OM53D61R)
7-3. Самостоятельное техническое обслуживание
Меры предосторожности при
самостоятельном техническом обслуживании
Если Вы выполняете техническое обслуживание автомобиля
самостоятельно , в точности следуйте указаниям ,
представленным в данных разделах .
ЭлементыДетали и инструменты
Состояние 12-
вольтовой
аккумуляторной
батареи
( → стр . 508)
•Смазка
• Га еч н ы й ключ (для болтов клемм )
Уро вень
охлаждающей
жидкости
двигателя /бл о к а
управления
питанием
( → стр . 504)
• “Toyota Super Long Life Coolant” « Охлаждающая
жидкость особо длительного действия Toyota», либо
идентичная по качеству охлаждающая жидкость ,
изготовленная на основе этиленгликоля по технологии
гибридных органических кислот , с продолжительным
сроком службы и не содержащая силикатов , аминов ,
нитритов и боратов
“Toyota Super Long Life Coolant” « Охлаждающая
жидкость особо длительного действия To y o t a »
представляет собой смесь из 50% охлаждающей
жидкости и 50% деионизированной воды .
•Воронка (используется только для добавления
охлаждающей жидкости )
Уро вень моторного
масла (→ стр . 500)
• “Toyota Genuine Motor Oil” « Оригинальное моторное
масло Toyota» или аналогичное
• Тканевое или бумажное полотенце
• Воронка (используется только для добавления
моторного масла )
Предохранители
(→ стр . 538)•Предохранитель с идентичным номиналом тока
Радиаторы и
конденсатор
(→ стр . 542)
•Лампа с идентичной маркировкой и номинальной
мощностью
• Крестовая отвертк а• Плоская отвертка
• Га еч н ы й ключ
Радиатор и
конденсатор
(→ стр . 506)
Давление в шинах
( → стр . 529)•Манометр для шин• Источник сжатого
воздуха

5387-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)

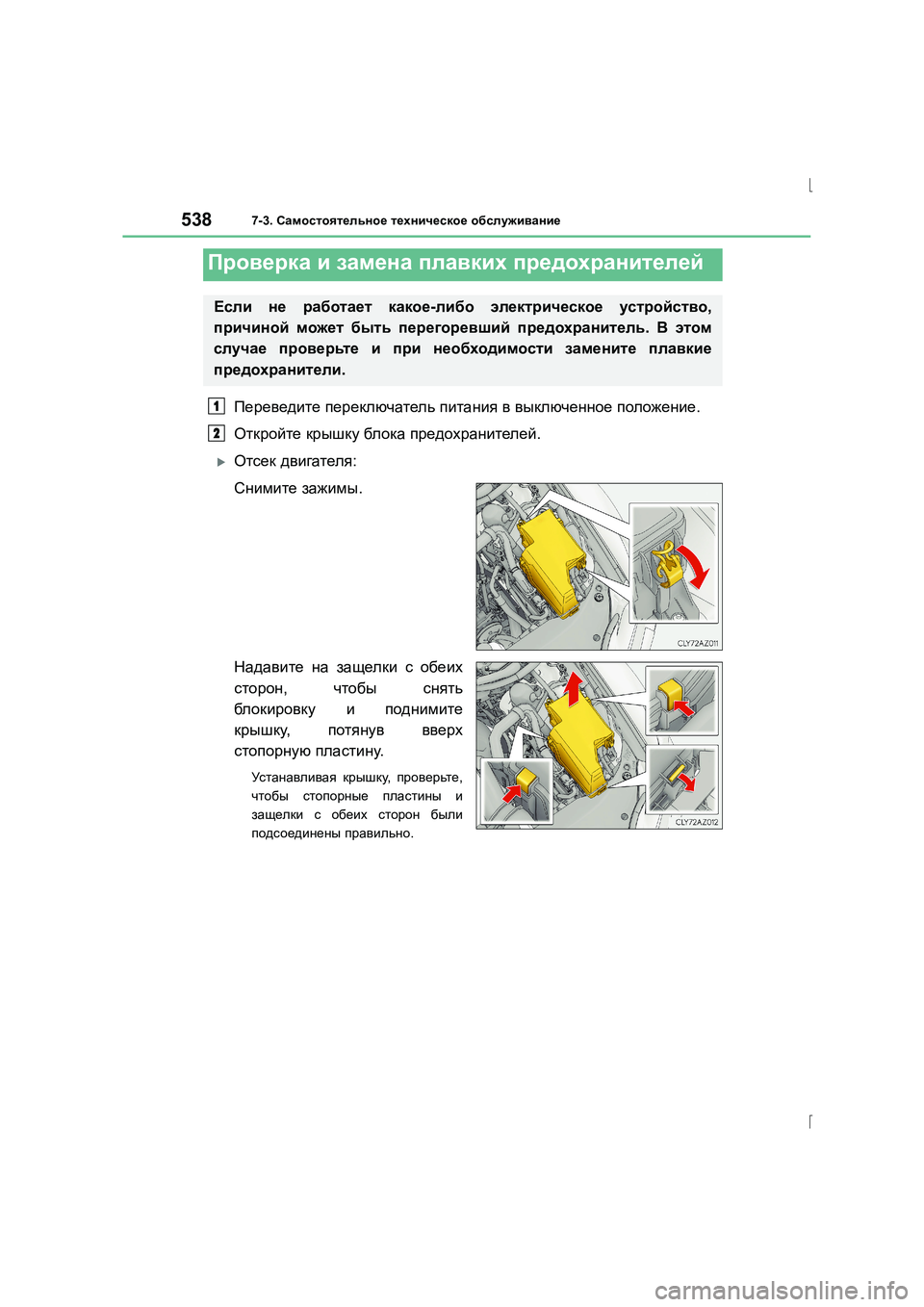

Переведите переключатель питания в выключенное положение .
Откройте крышку бл ок а предохранителей .
XОтсек двигателя :
Снимите зажимы .
Надавите на защелки с обеих
сторон , чтобы снять
блокировку и поднимите
крышку , потянув вверх
стопорную пластину .
Ус та н а вл и в а я крышку , проверьте ,
чтобы стопорные пластины и
защелки с обеих сторон были
подсоединены правильно .
Проверка и замена плавких предохранителей
Если не работает какое -либо электрическое устройство ,
причиной может быть перегоревший предохранитель . В этом
случае проверьте и при необходимости замените плавкие
предохранители .
1
2

5397-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
7
Техническое обслуживание и уход за автомобилем

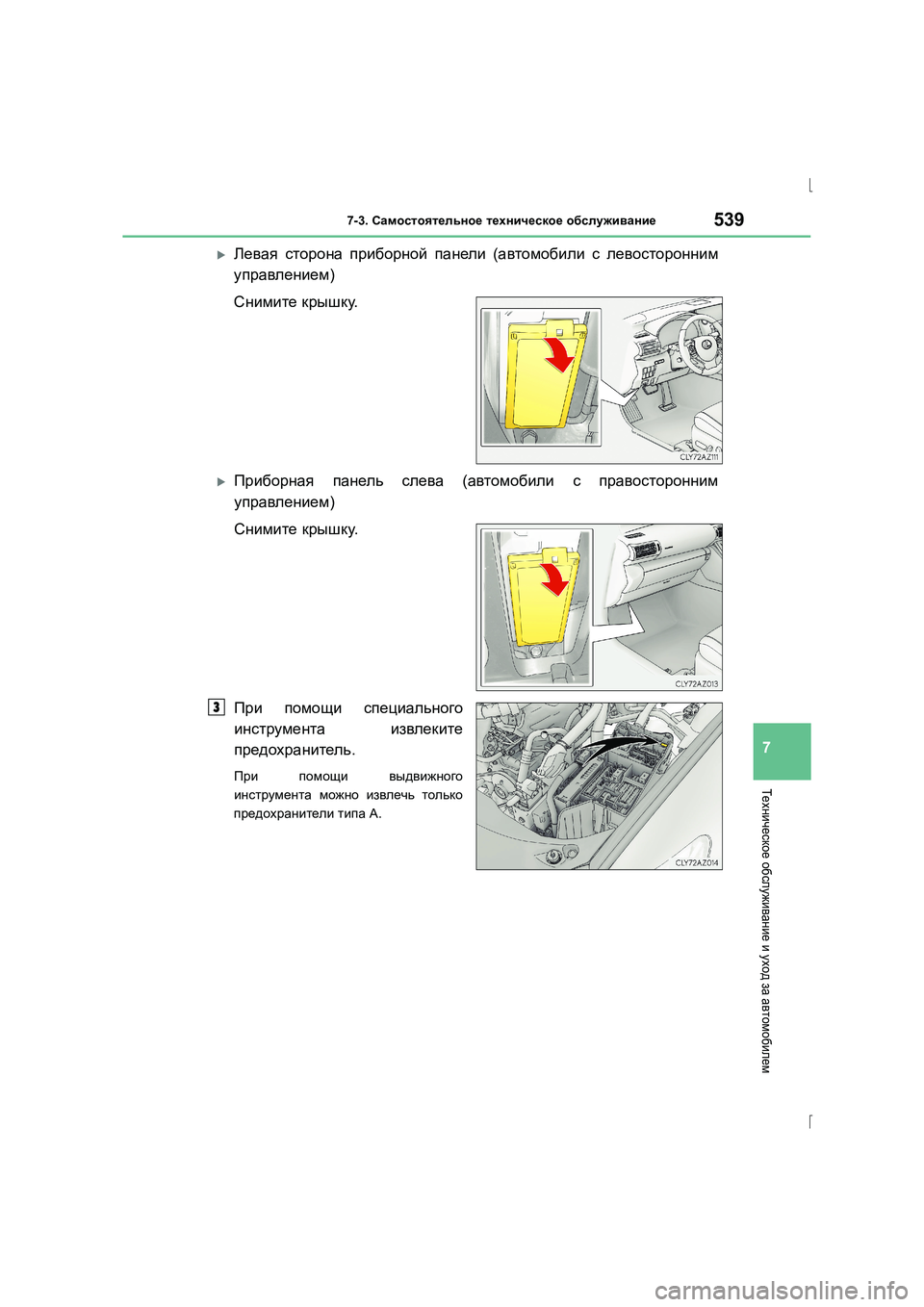

XЛевая сторона приборной панели (автомобили с левосторонним
управлением )
Снимите крышку .
XПриборная панель слева (автомобили с правосторонним
управлением )
Снимите крышку .
При помощи специального
инструмента извлеките
предохранитель .
При помощи выдвижного
инструмента можно извлечь только
предохранители типа A.
3

5417-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
7
Техническое обслуживание и уход за автомобилем

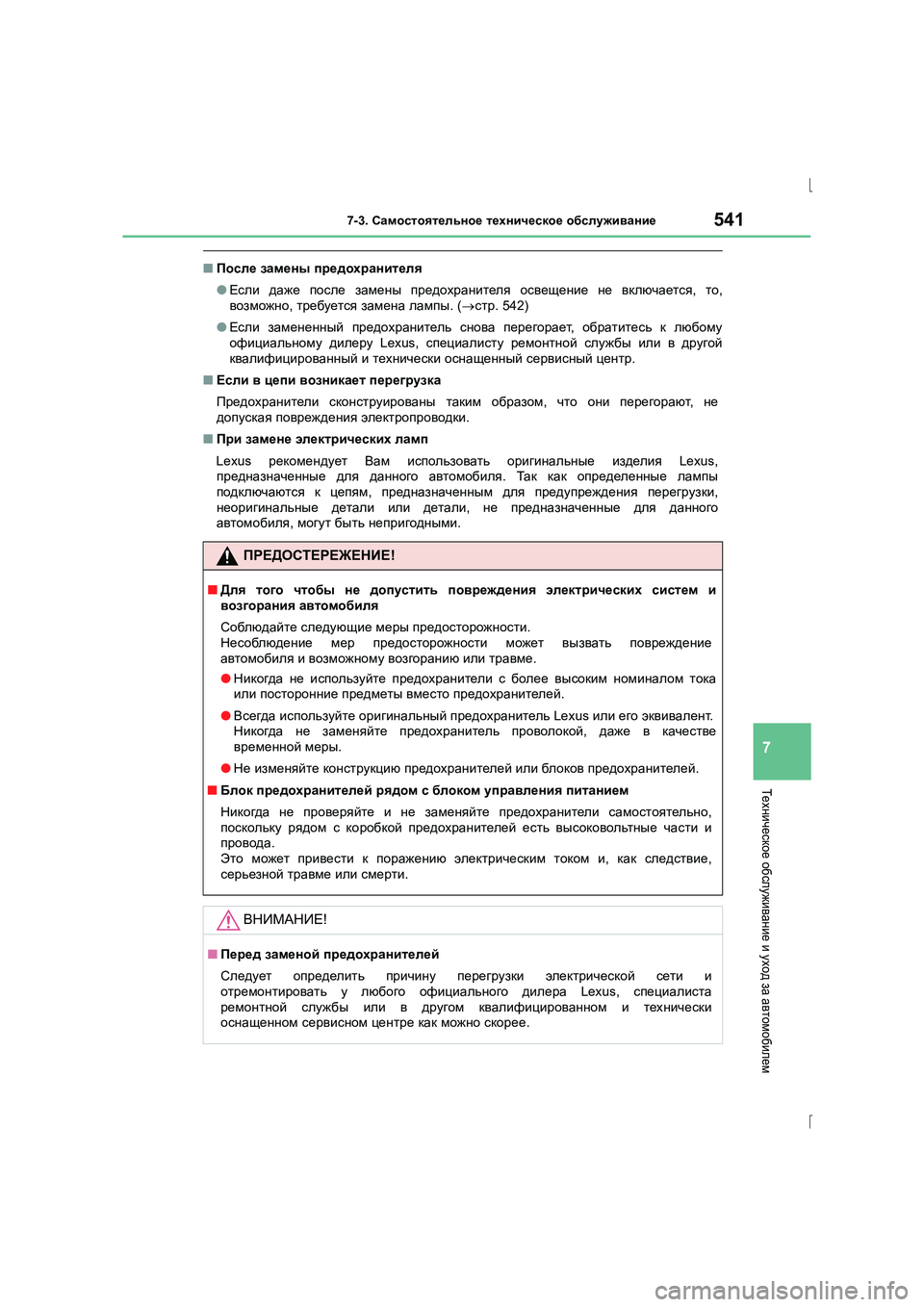

■ После замены предохранителя
● Если даже после замены предохранителя освещение не включается , то ,
возможно , требуется замена лампы . (→ стр . 542)
● Если замененный предохранитель снова перегорает , обратитесь к любому
официальному дилеру Lexus, специалисту ремонтной службы или в другой
квалифицированный и технически оснащенный сервисный центр .
■ Если в цепи возникает перегрузка
Предохранители сконструированы таким образом , что они перегорают , не
допуская повреждения электропроводки .
■ При замене электрических ламп
Lexus рекомендует Вам использовать оригинальные изделия Lexus,
предназначенные для данного автомобиля . Та к как определенные лампы
подключаются к цепям , предназначенным для предупреждения перегрузки ,
неоригинальные детали или детали , не предназначенные для данного
автомобиля , могут быть непригодными .
ПРЕДОСТЕРЕЖЕНИЕ !
■Для того чтобы не допустить повреждения электрических систем и
возгорания автомобиля
Соблюдайте следующие меры предосторожности .
Несоблюдение мер предосторожности может вызвать повреждение
автомобиля и возможному возгоранию или травме .
● Никогда не используйте предохранители с более высоким номиналом тока
или посторонние предметы вместо предохранителей .
● Всегда используйте оригинальный предохранитель Lexus или его эквивалент .
Никогда не заменяйте предохранитель проволокой , даже в качестве
временной меры .
● Не изменяйте конструкцию предохранителей или бл о к ов предохранителей .
■ Блок предохранителей рядом с блоком управления питанием
Никогда не проверяйте и не заменяйте предохранители самостоятельно ,
поскольку рядом с коробкой предохранителей есть высоковольтные части и
провода .
Это может привести к поражению электрическим током и, как следствие ,
серьезной травме или смерти .
ВНИМАНИЕ !
■Перед заменой предохранителей
Следует определить причину перегрузки электрической сети и
отремонтировать у любого официального дилера Lexus, специалиста
ремонтной службы или в другом квалифицированном и технически
оснащенном сервисном центре как можно скорее .
