Page 1 of 672

IS300h_ER(OM53D61R)
Указатель
иллюстрацийПоиск по рисунку
1 Для
безопасности и
защитыОбязательно прочитайте их
2 Комбинация
приборовКак
читать измерительные приборы , различные
сигнальные лампы и индикаторы и т .д .
3 Уп ра влени е
каждым из
компонентовОткрывание и закрывание дверей и окон , регулировка
перед началом движения и т . д .
4 ВождениеДействия и советы , необходимые для вождения
5 Система
Lexus
Display AudioУправление дисплеем аудиосистемы Lexus
6Оборудование
салонаИспользование внутреннего оснащения автомобиля и т . д .
7
Техническое
обслуживание и
уход за автомобилемУход за автомобилем и порядок технического
обслуживания
8 При
возникновении
неисправностиЧто делать в случае возникновения неисправности или
экстренной ситуации
9 Технические
характеристики
автомобиляТехнические характеристики автомобиля , настраиваемые
опции и т . д .
ПриложениеПоиск по симптому
Page 4 of 672

СОДЕРЖАНИЕ4
IS300h_ER(OM53D61R)5-1.
Основные операции
Дисплей Аудиосистемы
Lexus .................................... 350
Использование
аудиопереключателей
на руле ................................. 356
Порты USB/AUX .................... 357
5-2. Настройка
Меню настройки .................... 359
Общие настройки .................. 360
Гол о с о в ы е настройки ............ 363
Настройки дисплея ............... 364
5-3. Использование
аудиосистемы
Выбор источника звука ......... 366
Оптимальное
использование
аудиосистемы ..................... 367
Аудионастройки ..................... 369
Работа экрана
аудиоменю ........................... 373
5-4. Использование
радиоприемника
Функционирование радио ..... 376
5-5. Проигрывание аудио
дисков CD и
MP3/WMA/ ААС
Управление CD-плеером ...... 379
5-6. Использование внешнего
устройства
Прослушивание iPod............. 387
Использование устройства
USB ...................................... 391
Использование порта
AUX ...................................... 396 5-7.
Подключение Bluetooth
®
Шаги для использования
устройств с интерфейсом
Bluetooth
®.............................397
Регистрация устройств с
Bluetooth
®.............................400
Выбор устройства с
интерфейсом Bluetooth
®..... 402
Подключение аудиоплеера
Bluetooth
®.............................403
Подключение телефона с
интерфейсом Bluetooth
®..... 404
Отображение подробной
информации устройства
Bluetooth
®.............................406
Подробные настройки
Bluetooth
®.............................407
5-8. Bluetooth
® Аудио
Прослушивание
аудиоустройства
Bluetooth
®.............................408
5-9. Телефон с интерфейсом
Bluetooth
®
Использование телефона
с интерфейсом
Bluetooth
®.............................410
Выполнение звонка ............... 412
Прием вызова ........................415
Разговор по телефону ...........416
Использование сообщений
телефона с интерфейсом
Bluetooth
®.............................419
Использование аудиопереключателей
на руле .................................422
Настройки телефона с
интерфейсом Bluetooth
®..... 423
5Система Lexus Display
Audio

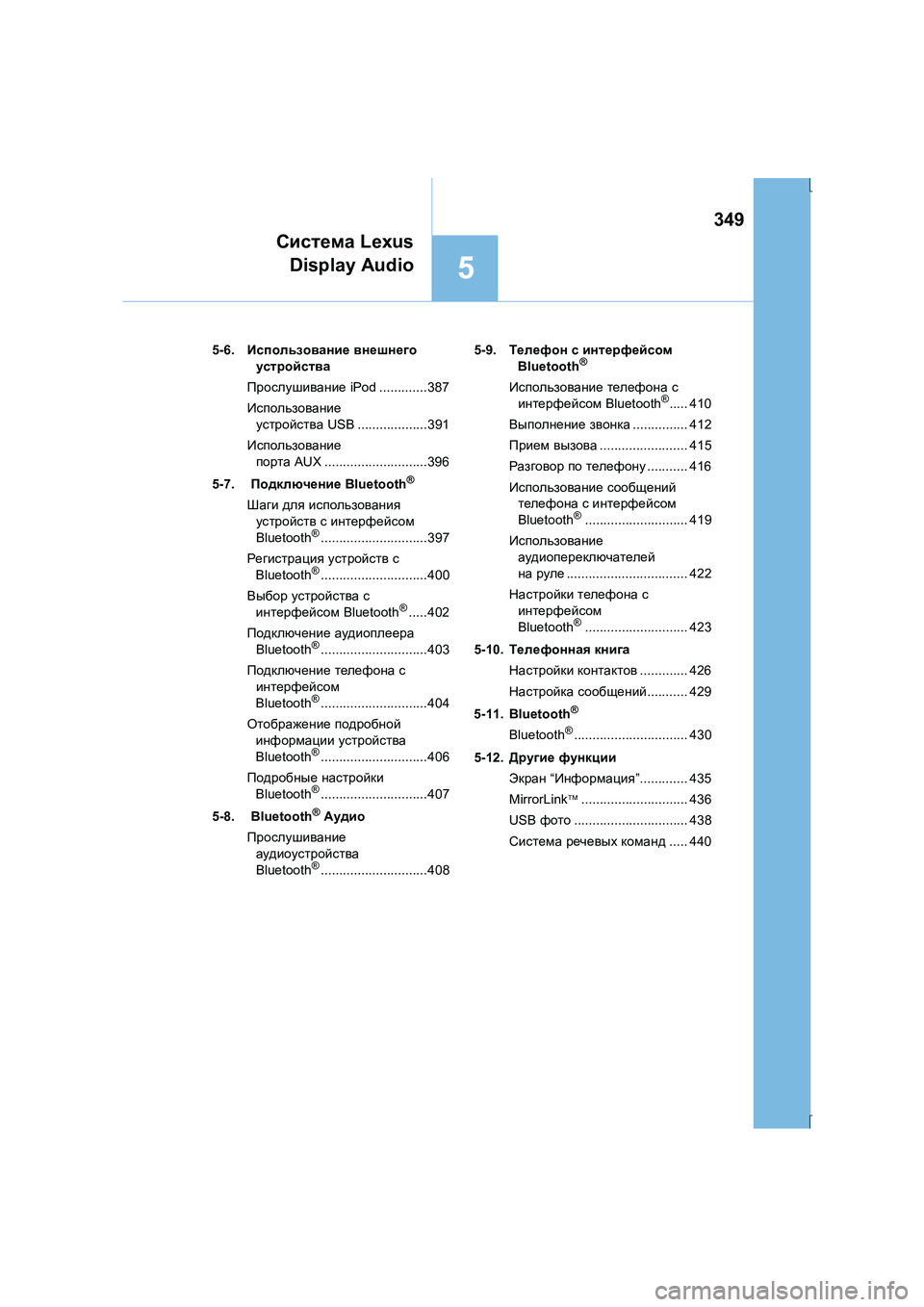

Page 349 of 672

349
5
Система Lexus
Display Audio
IS300h_ER(OM53D61R) 5-6.
Использование внешнего
устройства
Прослушивание iPod .............387
Использование
устройства USB ...................391
Использование
порта AUX ............................396
5-7. Подключение Bluetooth
®
Шаги для использования
устройств с интерфейсом
Bluetooth
®.............................397
Ре гис тр аци я устройств с
Bluetooth
®.............................400
Выбор устройства с
интерфейсом Bluetooth
®.....402
Подключение аудиоплеера
Bluetooth
®.............................403
Подключение телефона с
интерфейсом
Bluetooth
®.............................404
Отображение подробной
информации устройства
Bluetooth
®.............................406
Подробные настройки
Bluetooth
®.............................407
5-8. Bluetooth
® Аудио
Прослушивание
аудиоустройства
Bluetooth
®.............................408 5-9.
Телефон с интерфейсом
Bluetooth
®
Использование телефона с
интерфейсом Bluetooth®..... 410
Выполнение звонка ............... 412
Прием вызова ........................ 415
Разговор по телефону ........... 416
Использование сообщений
телефона с интерфейсом
Bluetooth
®............................ 419
Использование аудиопереключателей
на руле ................................. 422
Настройки телефона с
интерфейсом
Bluetooth
®............................ 423
5-10. Телефонная книга
Настройки контактов ............. 426
Настройка сообщений ........... 429
5-11. Bluetooth
®
Bluetooth®............................... 430
5-12. Другие функции
Экран “Информация ”............. 435
MirrorLink ............................. 436
USB фото ............................... 438
Система речевых команд ..... 440
Page 351 of 672

3515-1. Основные операции
5
Система Lexus Display Audio
IS300h_ER(OM53D61R)
■Экран “МЕНЮ ”
Для отображения экрана “МЕНЮ ”, нажмите кнопку на
контроллере .
КнопкаФункция
“Аудио ”Отображение главного экрана управления звуком
( → стр . 376, 379, 387, 391, 396, 408)
“Климат ”Автоматическая система кондиционирования
воздуха (→ стр . 444)
“Тел е ф о н ”Отображает главный экран телефона (→ стр . 423)
“Автомобиль ” Информация о расходе (→ стр . 124)
“Информация ”Отобразить экран “Информация ” (→ стр . 435)
“Настройка ”Меню настройки (→ стр . 359)
“Дисплей ”Настройки дисплея (→ стр . 364)

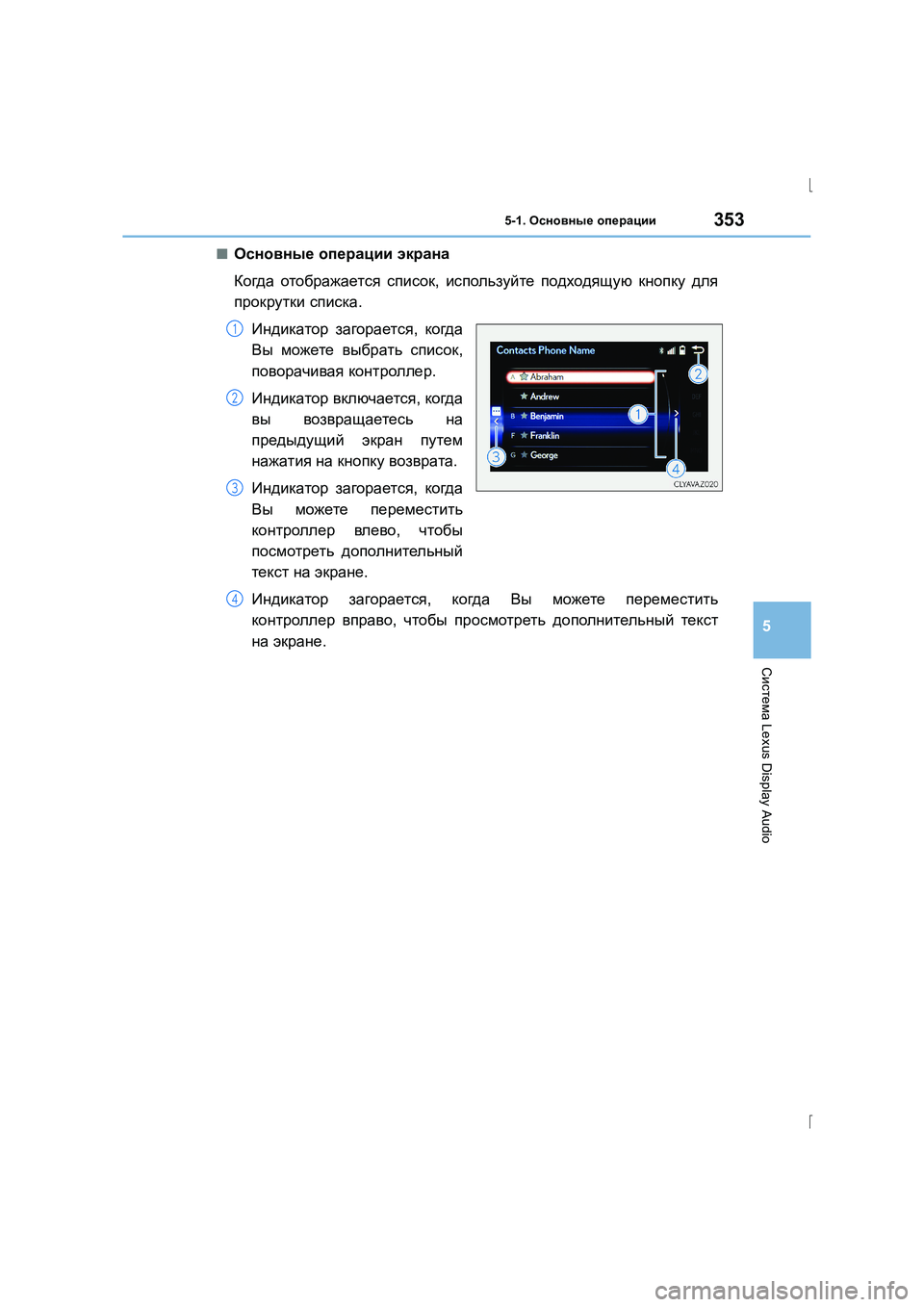

Page 353 of 672

3535-1. Основные операции
5
Система Lexus Display Audio
IS300h_ER(OM53D61R)
■Основные операции экрана
Когда отображается список , используйте подходящую кнопку для
прокрутки списка .
Индикатор загорается , когда
Вы можете выбрать список ,
поворачивая контроллер .
Индикатор включается , когда
вы возвращаетесь на
предыдущий экран путем
нажатия на кнопку возврата .
Индикатор загорается , когда
Вы можете переместить
контроллер влево , чтобы
посмотреть дополнительный
текст на экране .
Индикатор загорается , когда Вы можете переместить
контроллер вправо , чтобы просмотреть дополнительный текст
на экране .
1
2
3
4

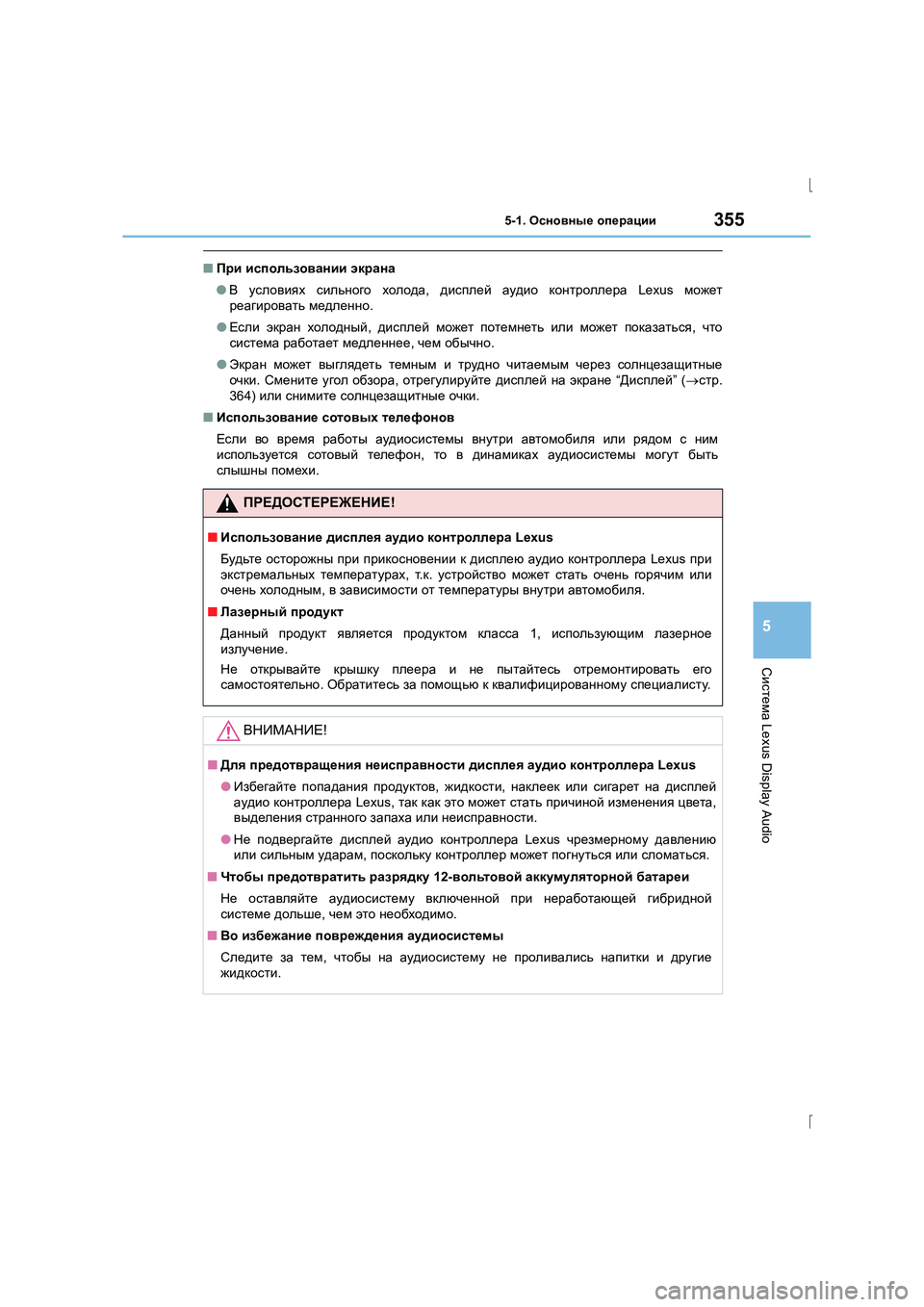

Page 355 of 672

3555-1. Основные операции
5
Система Lexus Display Audio
IS300h_ER(OM53D61R)
■При использовании экрана
● В условиях сильного холода , дисплей аудио контроллера Lexus может
реагировать медленно .
● Если экран холодный , дисплей может потемнеть или может показаться , что
система работает медленнее , чем обычно .
● Экран может выглядеть темным и трудно читаемым через солнцезащитные
очки . Смените угол обзора , отрегулируйте дисплей на экране “Дисплей ” (→стр .
364) или снимите солнцезащитные очки .
■ Использование сотовых телефонов
Если во время работы аудиосистемы внутри автомобиля или рядом с ним
используется сотовый телефон , то в динамиках аудиосистемы могут быть
слышны помехи .
ПРЕДОСТЕРЕЖЕНИЕ !
■Использование дисплея аудио контроллера Lexus
Будьте осторожны при прикосновении к дисплею аудио контроллера Lexus при
экстремальных температурах , т.к . устройство может стать очень горячим или
очень холодным , в зависимости от температуры внутри автомобиля .
■ Лазерный продукт
Данный продукт является продуктом класса 1, использующим лазерное
излучение .
Не открывайте крышку плеера и не пытайтесь отремонтировать его
самостоятельно . Обратитесь за помощью к квалифицированному специалисту .
ВНИМАНИЕ!
■Для предотвращения неисправности дисплея аудио контроллера Lexus
● Избегайте попадания продуктов , жидкости , наклеек или сигарет на дисплей
аудио контроллера Lexus, так как это может стать причиной изменения цвета ,
выделения странного запаха или неисправности .
● Не подвергайте дисплей аудио контроллера Lexus чрезмерному давлению
или сильным ударам , поскольку контроллер может погнуться или сломаться .
■ Чтобы предотвратить разрядку 12-вольтовой аккумуляторной батареи
Не оставляйте аудиосистему включенной при неработающей гибридной
системе дольше , чем это необходимо .
■ Во избежание повреждения аудиосистемы
Следите за тем , чтобы на аудиосистему не проливались напитки и другие
жидкости .

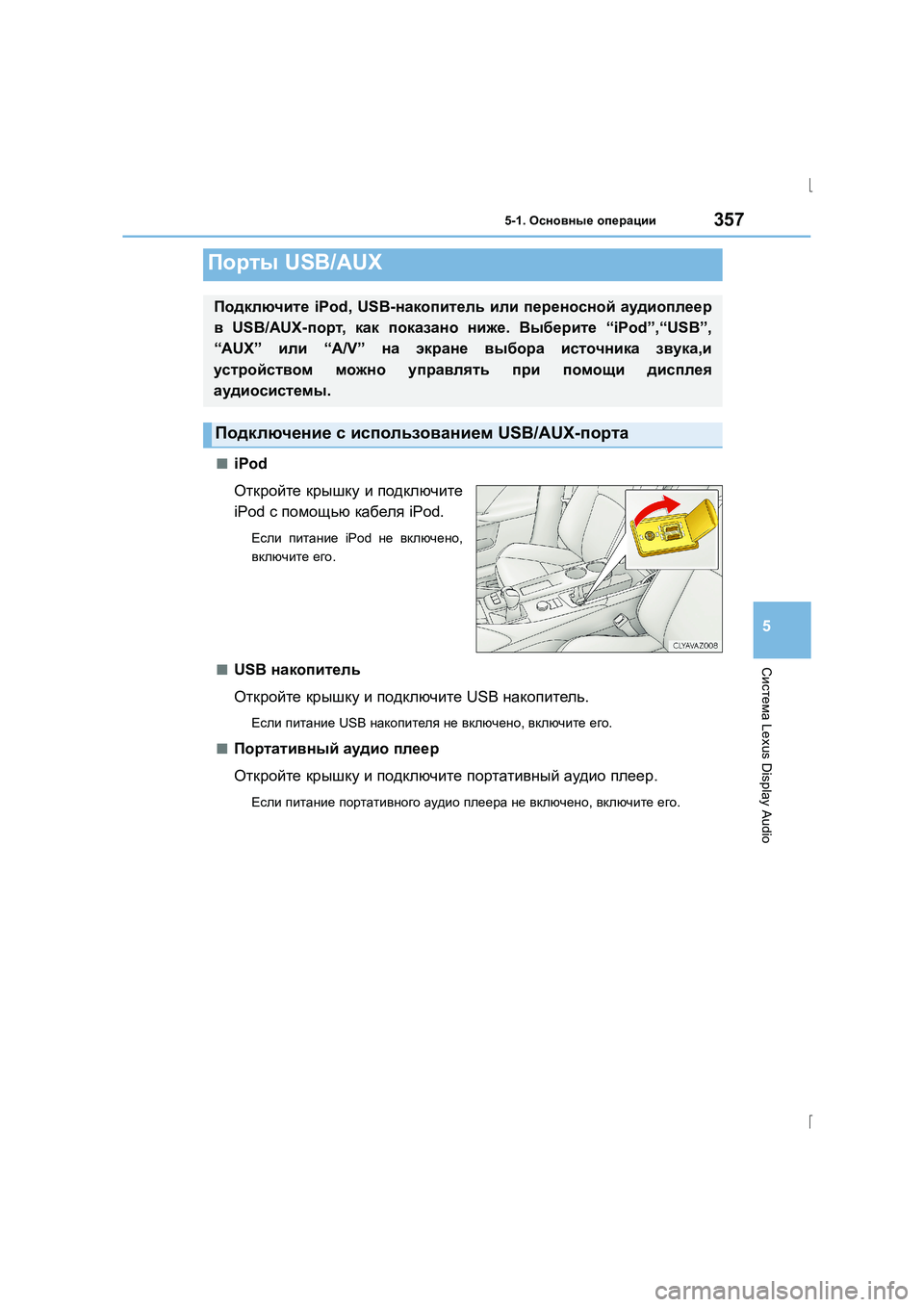

Page 357 of 672

3575-1. Основные операции
5
Система Lexus Display Audio
IS300h_ER(OM53D61R)
■iPod
Откройте крышку и подключите
iPod с помощью кабеля iPod.
Если питание iPod не включено ,
включите его .
■USB накопитель
Откройте крышку и подключите USB накопитель .
Если питание USB накопителя не включено , включите его .
■Портативный аудио плеер
Откройте крышку и подключите портативный аудио плеер .
Если питание портативного аудио плеера не включено , включите его .
Порты USB/AUX
Подключите iPod, USB-накопитель или переносной аудиоплеер
в USB/AUX- порт, как показано ниже . Выберите “iPod”,“USB”,
“AUX” или “A/V” на экране выбора источника звука ,и
устройством можно управлять при помощи дисплея
аудиосистемы .
Подключение с использованием USB/AUX-порта
Page 359 of 672

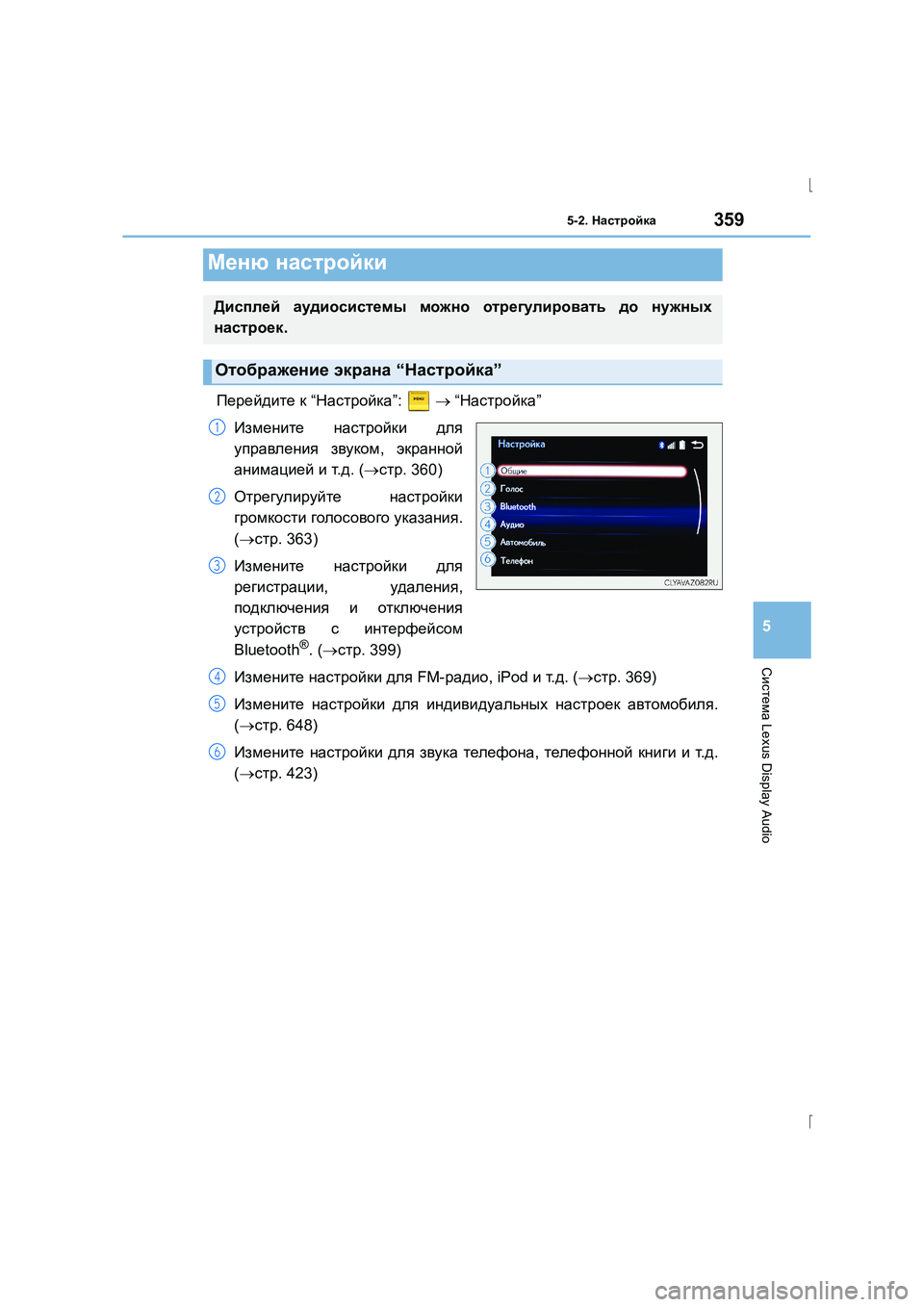

359
5
Система Lexus Display Audio
IS300h_ER(OM53D61R)
5-2. Настройка
Перейдите к “ Настройка ”: → “Настройка ”
Измените настройки для
управления звуком , экранной
анимацией и т .д . ( → стр . 360)
Отрегулируйте настройки
громкости голосового указания .
( → стр . 363)
Измените настройки для
регистрации , удаления ,
подключения и отключения
устройств с интерфейсом
Bluetooth
®. ( → стр . 399)
Измените настройки для FM- радио , iPod и т .д . ( → стр . 369)
Измените настройки для индивидуальных настроек автомобиля .
( → стр . 648)
Измените настройки для звука телефона , телефонной книги и т .д .
( → стр . 423)
Меню настройки
Дисплей аудиосистемы можно отрегулировать до нужных
настроек .
Отображение экрана “Настройка ”
1
2
3
4
5
6
Page 361 of 672

3615-2. Настройка
5
Система Lexus Display Audio
IS300h_ER(OM53D61R)
Перейдите к “ Настроить изображения ”: → “Настройка ” →
“ Общие ” → “Настроить изображения ”
Выберите “Ус т а н о в и т ь изображения ”, а затем выберите нужное
изображение .
Установите в качестве
начального изображения .
Установите в качестве
изображения выключенного
экрана .
■Добавление изображения
Подключение к USB накопителю . (→ стр . 357)
Выберите “Копировать с USB” на экране “Настроить
изображения ”, а затем выберите нужное изображение .
Переместите контроллер влево , а затем выберите
“ Копировать ”.
Можно загрузить до 10 изображений .
■Удаление изображений
Выберите “Уд а л и т ь изображения ” на экране “Настроить
изображения ”, а затем выберите нужные изображения .
■USB накопитель
При сохранении изображений на USB накопителе , назовите папку , в которой
сохранены изображения , как “Image”.
● Форматы совместимых устройств
Можно использовать устройства следующих форматов :
• Формат файла изображения должен быть JPEG
• Формат обмена данными USB: USB2.0 FS (480 Mbps ( Мбит/с ))
• Формат файловой системы : FAT16/32 (Windows)
• Класс соответствия : Класс запоминающих устройств
● Совместимость файлов JPEG
Размер совместимых изображений : Максимум 10 МБ
Индивидуальная настройка изображений
1
2
1
2
1
2
3

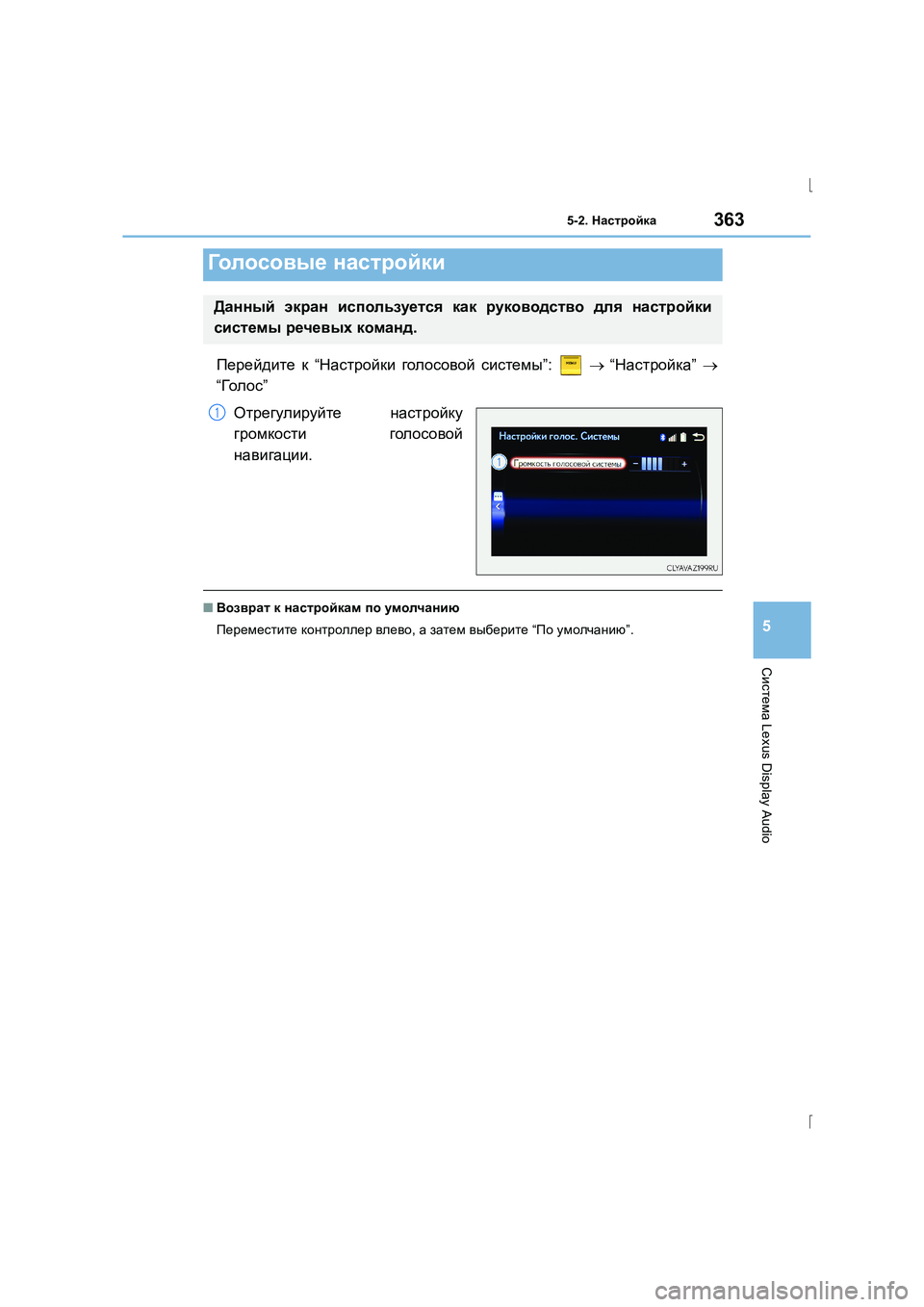

Page 363 of 672

3635-2. Настройка
5
Система Lexus Display Audio
IS300h_ER(OM53D61R)
Перейдите к “ Настройки голосовой системы ”: → “Настройка ” →
“ Го л о с ”
Отрегулируйте настройку
громкости голосовой
навигации .
■Возврат к настройкам по умолчанию
Переместите контроллер влево , а затем выберите “По умолчанию ”.
Голосо вы е настройки
Данный экран используется как руководство для настройки
системы речевых команд .
1
