sensor Lexus IS300h 2016 Ägarmanual (in Swedish)

3
1
9 8
7
6 4 3
2
OM53D89SE
5
3-5. Öppna, stänga fönster och taklucka
Elfönsterhissar .............................. 165
Taklucka .......................................... 169
4-1. Innan du börjar köra Köra bilen ....................................... 174
Last och bagage ........................... 181
Körning med släpvagn (modeller utan
bogseringsutrustning) ............ 182
Körning med släpvagn (modeller med
bogseringsutrustning) ............ 183
4-2. Körrutiner Startknapp (tän dning) .................191
Körläge EV .................................... 196
Hybridväxellåda .......................... 198
Körriktningsvisare, spak ......... 205
Parkeringsbroms........................ 207
ASC (Aktiv ljudreglering), reglage ....................................... 208
4-3. Använda strålkastare och vindrutetorkare
Strålkastare, omkopplare .......209
Automatiskt helljus ..................... 212
Dimljus, reglage ........................... 216
Vindrutetorkare och spolare ...........................................217 4-4. Tanka
Öppna tanklocket...................... 225
4-5. Använda förarstödsystem Lexus Safety System+ .............. 229
PCS (Aktivt krockskyddssystem) .............. 234
LDA (Aktiv körfilsvarning med styrningskontroll) ..........248
RSA (Vägskyltsigenkänning)........ 257
Aktiv farthållare .......................... 262
Farthållare ..................................... 274
Lexus parkeringssensor .......... 278
Lexus parkeringsassistans...... 287
BSM (Dödavinkelvarnare).... 303 • BSM, funktion ........................307
• RCTA-funktion ...................... 310
Körlägesväljare ............................ 315
Förarstödssystem........................ 319
4-6. Goda råd för körning Hybridbil, körtips ........................325
Råd för vinterkörning ...............328
4Körning
OM53D89SE.book Page 3 Monday, November 14, 2016 7:18 PM

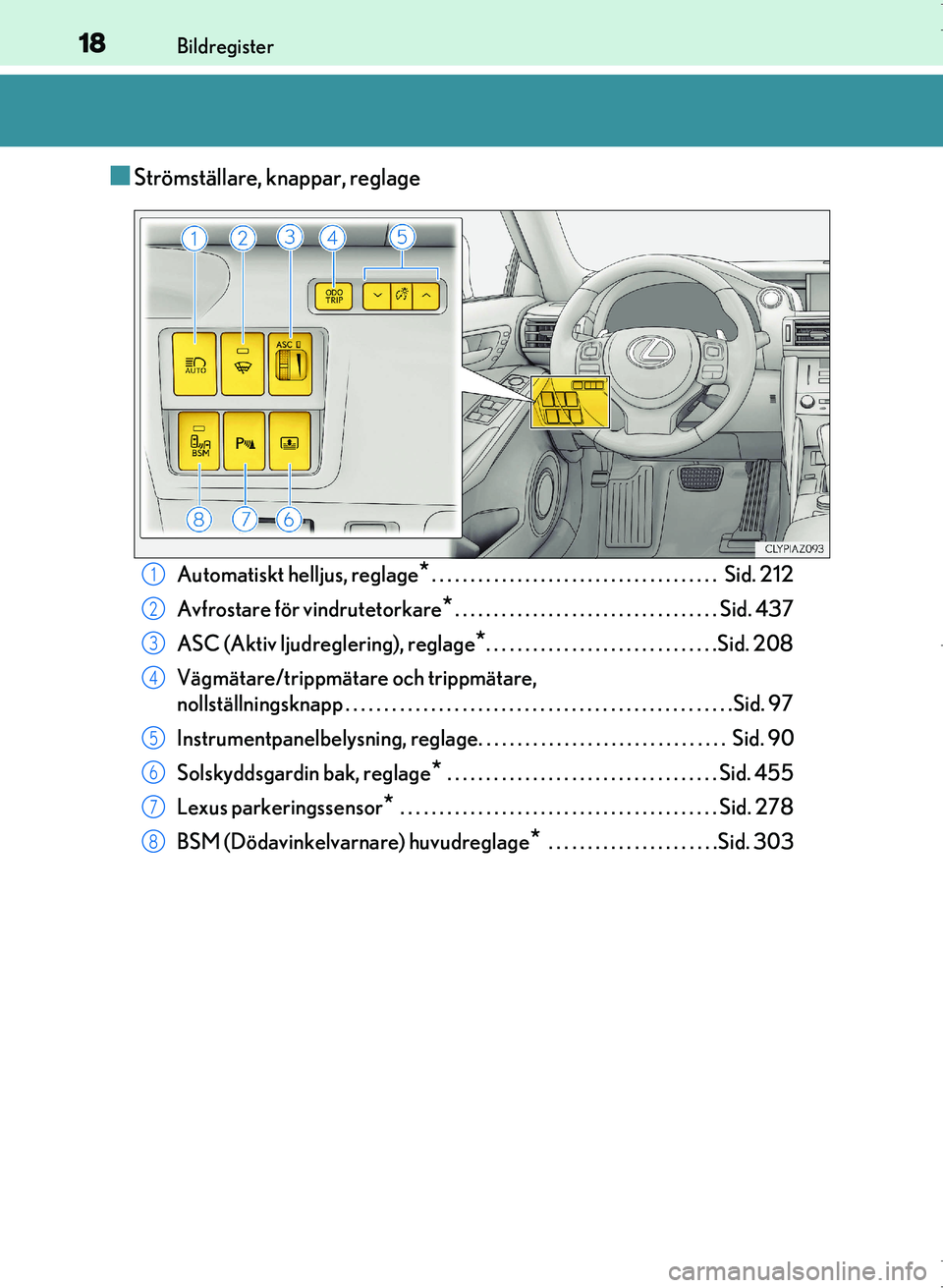

18Bildregister
OM53D89SE
■Strömställare, knappar, reglage
Automatiskt helljus, reglage*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 212
Avfrostare för vindrutetorkare
*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 437
ASC (Aktiv ljudreglering), reglage
*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Sid. 208
Vägmätare/trippmätare och trippmätare,
nollställningsknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Sid. 97
Instrumentpanelbelysning, reglage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 90
Solskyddsgardin bak, reglage
* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 455
Lexus parkeringssensor
* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 278
BSM (Dödavinkelvarnare) huvudreglage
* . . . . . . . . . . . . . . . . . . . . . .Sid. 303
1
2
3
4
5
6
7
8
OM53D89SE.book Page 18 Monda y, November 14, 2016 7:18 PM

23Bildregister
OM53D89SE
Backspegel, invändig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 159
Solskydd
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 453
Sminkspeglar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 453
Kupébelysning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 444
Läslampor
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 444
Taklucka, reglage
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Sid. 169
Rörelsedetektor, avstängningsknapp
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 78
Rörelsedetektor och lutningssensor, avstängningsknapp
*3 . . . . . Sid. 78
”SOS”-knapp
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 458
1
2
3
4
5
6
7
*1: Använd ALDRIG en bakåtvänd bilbarn- stol på ett säte som skyddas av en AKTIV
KROCKKUDDE framför sätet. BAR-
NET kan utsättas för SVÅRA eller LIVS-
HOTANDE SKADOR. ( →Sid. 61)
*2: Bilden visar bilens främre del, men de finns också i bak.
*3: I förekommande fall
OM53D89SE.book Page 23 Monda y, November 14, 2016 7:18 PM

361-1. För säkert bruk
OM53D89SE
Huvudkomponenterna i krockkuddesystemet och systemet för motorhuv med
aktivt fotgängarskydd visas ovan. Krockkuddesystemet och motorhuven med
aktivt fotgängarskydd styrs av sensorenheten i krockkuddeenheten. En kemisk
reaktion startas i uppblåsningsenhetern a och krockkuddarna blåses upp mycket
snabbt med ofarlig gas för att fånga up p de åkandes rörelse framåt. När motor-
huven med aktivt fotgängarskydd aktivera s lösgörs en ofarlig gas av den kemiska
reaktionen i lyftarna så att kolvarna skjuts ut snabbt och höjer motorhuvens
bakre del. (Motorhuv med aktivt fotgängarskydd: →Sid. 47)
Komponenter i krockkuddesystemet
Motorhuv med aktivt fotgängarskydd
Manuell i-/urkopplingskontakt till
framsätespassagerarens krockkudde
Framsätespassagerarens krockkudde
Sidokrockgardiner
Knäkrockkuddar
”PASSENGER AIR BAG”, indike-
ringslampor
Bältessträckare och kraftbegränsare
Sidokrocksensorer (fram) Sidokrockkuddar fram
Krockkuddesystem, varningslampa
Förarens krockkudde
Sidokrocksensorer (bak)
Sensor för förarstolens läge
Strömbrytare till förarplatsens bäl-
teslås
Krockkuddesensorer
Främre krocksensorer
Motorhuv med aktivt fotgängar-
skydd, sensorer1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
OM53D89SE.book Page 36 Monda
y, November 14, 2016 7:18 PM

471-1. För säkert bruk
1
Trygghet och säkerhet
OM53D89SE
När sensorerna som är placerade på främre stötfångarens baksida känner av en
kollision mot en kropp, exempelvis en fotgängare, som motsvarar eller överskri-
der ett inställt tröskelvärde medan bilen körs inom aktuellt hastighetsområde
aktiveras systemet och höjer motorhuvens bakre del.Sensorer
Motorhuv
Lyftare
Motorhuv med aktivt fotgängarskydd
Om en frontalkrock skulle inträffa med exempelvis en fotgängare höjer
motorhuven med aktivt fotgängarsky dd den bakre delen av motorhuven så
att möjligheten av en kraftig stöt mot fotgängarens huvud minskas genom att
extra utrymme skapas mot motorrummet.
Motorhuv med aktivt fotgängarskydd, mekanism
1
2
3
OM53D89SE.book Page 47 Monda y, November 14, 2016 7:18 PM

491-1. För säkert bruk
1
Trygghet och säkerhet
OM53D89SE
■Motorhuv med aktivt fotgängarskydd, särkerhetsanvisningar
●Kontakta en auktoriserad Lexus-återförsäljare eller Lexus-verkstad, eller annan verk-
stad med motsvarande kvalifikationer innan du lämnar bilen till skrotning
●Motorhuven med aktivt fotgänga rskydd kan inte användas igen efter att den har aktive-
rats. Låt en auktoriserad Lexus-återförsälja re eller Lexus-verkstad, eller annan verk-
stad med motsvarande kvalifikationer byta ut den.
■Förutsättningar när motorhuven med aktivt fotgängarskydd eventuellt inte fungerar
på rätt sätt
Motorhuven med aktivt fotgängarskydd fungerar eventuellt inte på rätt sätt under föl-
jande förhållanden:
●Om en fotgängare stöter i främre stötfång arens högra eller vänstra hörn eller bilens
sida. Eftersom sådana stötar kan vara sv åra att upptäcka kommer systemet eventuellt
inte att fungera.
●Om bilens hastighet inte känns av korrekt, t.ex. om bilen g lider åt sidan, kommer syste-
met eventuellt inte att fungera på rätt sätt.
■Förutsättningar när motorhuven med aktivt fotgängarskydd eventuellt inte fungerar
Motorhuven med aktivt fotgängarskydd fungerar eventuellt inte under följande förhållanden:
●Påkörning av liggande fotgängare
●Frontalkollision mot främre stötfångaren under körning i hastigheter utanför det aktu-
ella hastighetsområdet
●Kollision från sidan eller bakifrån
●Bilen välter (vid somliga olyckor kan motorh uven med aktivt fotgängarskydd aktiveras.)
OBSERVERA
■Motorhuv med aktivt fotgängarskydd, särkerhetsanvisningar
●Kontrollera att motorhuven är stängd innan du börjar köra. Om den inte är helt
stängd kommer systemet eventuellt inte att fungera korrekt.
●Kontrollera att alla fyra däcken har specificerad storlek och att de har rätt lufttryck i
däcken (→Sid. 608). Om däck av annan storle k används kommer systemet eventu-
ellt inte att fungera korrekt.
●Om ett föremål har slagit i området kring främre stötfångaren kan sensorerna skadas
även om motorhuven med aktivt fotgängarskydd inte har aktiverats. Låt en auktorise-
rad Lexus-återförsäljare eller Lexus-verkstad, eller annan verkstad med motsvarande
kvalifikationer ko ntrollera bilen.
●Delar eller ledningar som tillhör motorhuv en med aktivt fotgängarskydd får varken
tas bort eller repare ras eftersom det kan leda till att systemet aktiveras oavsiktligt
eller att systemet hindras från att fungera korrekt. Om reparation eller byte behöver
utföras, kontakta en auktoriserad Lexus-återförsäljare eller Lexus-verkstad, eller
annan verkstad med mots varande kvalifikationer.
●Ta inte bort komponenter som exempelvis främre stötfångaren, motorhuven eller
fjädringen. Dessa delar får inte heller bytas mot delar som inte är originaldelar från
Lexus eftersom sådant kan hindra systemet från att fungera korrekt.
●Montera inga föremål på främ re stötfångaren eller på motorhuven eftersom detta
kan blockera sensorerna från att känna av en kollision korrekt och hindra systemet
ftrån att fungera på rätt sätt.
●Stäng inte motorhuven med stor kraft och placera inga tyngder på lyftarna eftersom
de kan skadas och föra så att systemet inte fungerar korrekt.
●Gör inga anpassningar av fjäd ringen eftersom förändring av bilens höjd kan hindra
systemet från att fungera korrekt.
OM53D89SE.book Page 49 Monda y, November 14, 2016 7:18 PM

691-2. Hybridsystem
1
Trygghet och säkerhet
OM53D89SE
En luftventil är placerad på sidan av
baksätets högra del för kylning av
hybridbatteriet. Om ventilen blockeras
kan hybridbatteriet överhettas vilket
innebär att batteriets effekt reduceras.
Nödavstängningssystemet blockerar högspänningen och stänger av bränsle-
pumpen för att minimera risken för elektriska stötar och bränsleläckage när kolli-
sionssensorn känner av en stöt som överskrider ett visst gränsvärde. Om
nödavstängningssystemet aktiveras kan bilen inte startas. Låt en auktoriserad
Lexus-återförsäljare eller Lexus-verkstad, eller annan verkstad med motsva-
rande kvalifikationer för att starta om hybridsystemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i hybridsyste-
met eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas på
informationsdisplayen, läs meddelan-
det och följ anvisningarna.
( →Sid. 537)
Hybridbatteri, luftinsugsventil
Avstängningssystem i nödsituationer
Hybridsystemet, varningsmeddelande
OM53D89SE.book Page 69 Monda y, November 14, 2016 7:18 PM

741-3. Stöldskydd
OM53D89SE
Modeller med detta system har dekaler
på rutorna i båda framdörrarna.
Tryck startknappen till avstängt läge och be samtliga passagerare \
lämna bilen,
kontrollera att alla dörrar är stängda.
Med låsfunktionen:
Vidrör på låssensorn på ytterhandtaget två gånger inom 5 sekunder.
Med fjärrkontrollnyckeln:
Tryck på knappen två gånger inom 5 sekunder.
Med låsfunktionen: Fatta tag i det yttre dörrhandtaget.
Med fjärrkontrollen: Tryck på .
Dubbelsidigt låssystem
Obehörigt tillträde till bilen förhindras genom att dörrupplåsningsfunktionen
kopplas ur från såväl insidan som utsidan.
Aktivering av det dubbelsidiga låssystemet
Koppla ur det dubbelsidiga låssystemet
VARNING
■Säkerhetsåtgärder beträffa nde dubbelsidigt låssystem
Det dubbelsidiga låssystemet får aldrig ak tiveras medan det finns människor i bilen
eftersom ingen av dörrarna kan öppnas inifrån bilen.
OM53D89SE.book Page 74 Monda y, November 14, 2016 7:18 PM

751-3. Stöldskydd
1
Trygghet och säkerhet
OM53D89SE
Med ljus och ljud ger larmsystemet larm när ett intrång känns av.
Larmet utlöses i följande situationer om larmet är aktiverat:
●En låst dörr eller baklucka låses upp eller öppnas på annat sätt än med den
elektroniska låsfunktione n eller med fjärrkontrollen. (Dörren låses automa-
tiskt igen.)
●Motorhuven öppnas.
●Rörelsedetektorn känner av rörelser i bilen. (En inkräktare befinner sig i
bilen.) (i förekommande fall)
●Lutningssensorn känner av en förändring av bilens lutning. (i förekommande fall)
Stäng dörrarna, bakluckan och motorhu-
ven, och lås alla dörrarna med låsfunktio-
nen eller fjärrkontrollen. Systemet
aktiveras automatiskt efter 30 sekunder.
Indikeringslampan växlar från fast till blin-
kande sken när systemet är aktiverat.
Larm∗
∗
: I förekommande fall
Larmet
Inställning av larmsystemet
OM53D89SE.book Page 75 Monday, November 14, 2016 7:18 PM

781-3. Stöldskydd
OM53D89SE
●Rörelsedetektorn känner av inkräktare eller rörelse inne i bilen.
●Lutningssensorn känner av en förändring i bilens lutning, t.ex. om bilen bogse-
ras bort.
Systemet är utformat för att försvåra och förhindra stöld av fordonet, men inne-
bär ingen garanti mot inbrott i bilen.
■Ställa in rörelsedetektor och lutningssensor
Rörelsedetektorn och lutningssensorn st älls automatiskt in samtidigt med lar-
met. ( →Sid. 75)
■Stänga av rörelsedetektor och lutningssensor
Om du lämnar djur eller annat som rör si g inne i bilen ska du se till att rörelse-
detektorn och lutningssensorn stängs av innan du ställer in larmet eftersom
dessa reagerar på rörelser i bilen.
Tryck startknappen till avstängt läge.
Tryck på knappen för urkoppling
av rörelsedetektor och lutnings-
sensor.
Tryck på knappen igen för att koppla
tillbaka rörelsedetektorn och lut-
ningssensorn.
Varje gång rörelsedetektorn stängs
av/ställs in visas ett meddelande på
informationsdisplayen i instrument-
gruppen.
Rörelsedetektor (i förekommande fall)/Rörelsedetektor och lutnings-
sensor (i förekommande fall)
1
2
OM53D89SE.book Page 78 Monda y, November 14, 2016 7:18 PM
