LEXUS UX200 2019 Owners Manual
Manufacturer: LEXUS, Model Year: 2019, Model line: UX200, Model: LEXUS UX200 2019Pages: 452, PDF Size: 10.06 MB
Page 421 of 452
421
9
9
For owners
For owners
9-1. For ownersReporting safety defects for U.S. owners ........................................ 422
Seat belt instructions for Cana- dian owners (in French)....... 422
SRS airbag instructions for Cana- dian owners (in French)....... 424
Headlight aim instructions for Canadian owners (in French)
........................................................ 430
Page 422 of 452
4229-1. For owners
9-1.For owners
Tirez sur la ceinture épaulière
jusqu’à ce qu’elle recouvre entière-
ment l’épaule; elle ne doit cepen-
dant pas toucher le cou ni glisser de
l’épaule.
Placez la ceinture abdominale le
plus bas possible sur les hanches.
Réglez la position du dossier. Tenez-
vous assis bien au fond du siège, le
dos droit.
Ne vrillez pas la ceinture de sécu-
rité.

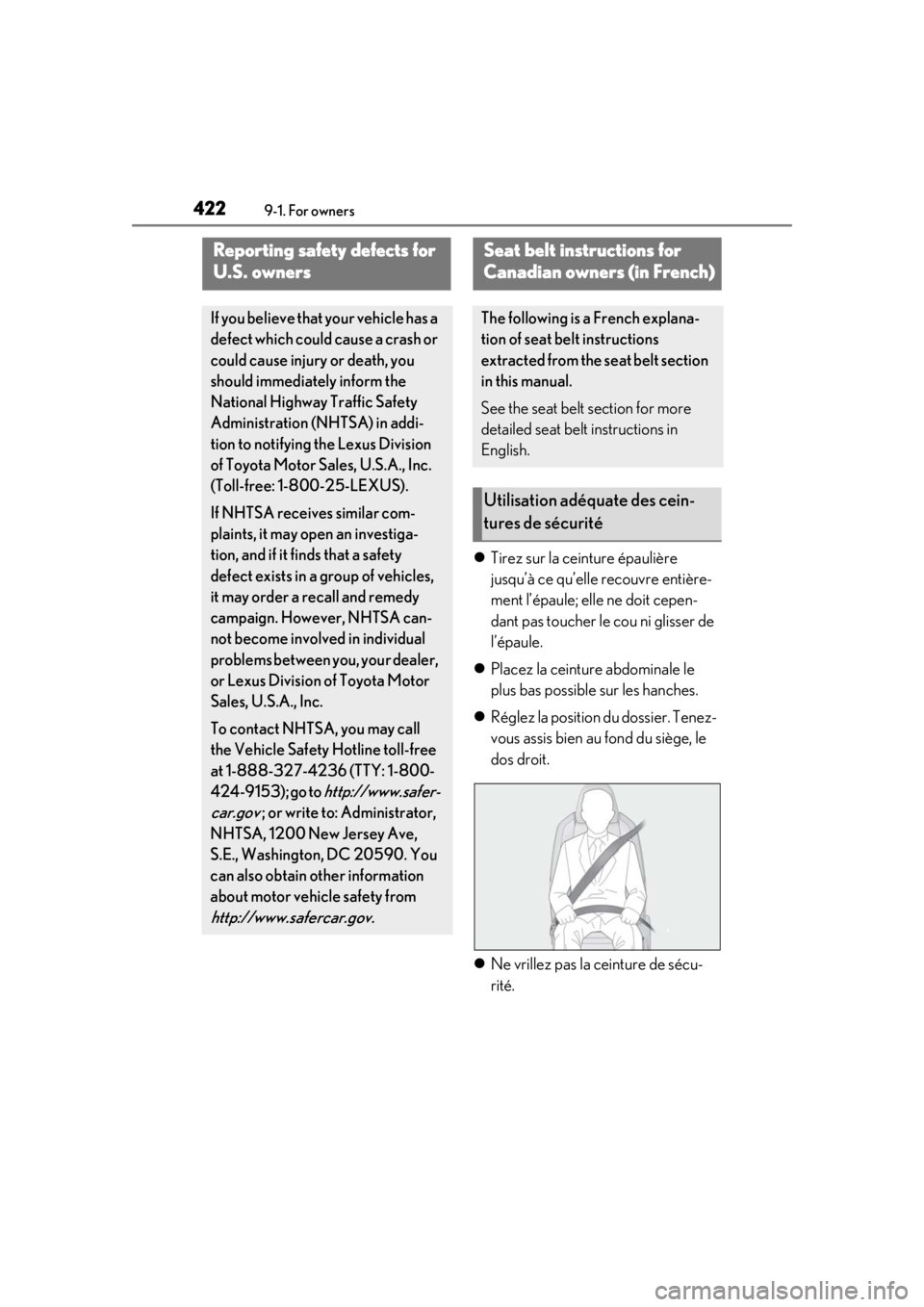

Reporting safety defects for
U.S. owners
If you believe that your vehicle has a
defect which could cause a crash or
could cause injury or death, you
should immediately inform the
National Highway Traffic Safety
Administration (NHTSA) in addi-
tion to notifying the Lexus Division
of Toyota Motor Sa les, U.S.A., Inc.
(Toll-free: 1-800-25-LEXUS).
If NHTSA receives similar com-
plaints, it may open an investiga-
tion, and if it finds that a safety
defect exists in a group of vehicles,
it may order a recall and remedy
campaign. However, NHTSA can-
not become involved in individual
problems between you, your dealer,
or Lexus Division of Toyota Motor
Sales, U.S.A., Inc.
To contact NHTS A, you may call
the Vehicle Safety Hotline toll-free
at 1-888-327-4236 (TTY: 1-800-
424-9153); go to
http://www.safer-
car.gov
; or write to: Administrator,
NHTSA, 1200 New Jersey Ave,
S.E., Washington, DC 20590. You
can also obtain other information
about motor vehicle safety from
http://www.safercar.gov.
Seat belt instructions for
Canadian owners (in French)
The following is a French explana-
tion of seat belt instructions
extracted from the seat belt section
in this manual.
See the seat belt section for more
detailed seat belt instructions in
English.
Utilisation adéquate des cein-
tures de sécurité
Page 423 of 452
4239-1. For owners
9
For owners
■Manipulation des ceintures de
sécurité
Avec un chiffon ou une éponge, net-
toyez à l’aide d’un savon doux et de
l’eau tiède. Vérifiez aussi les ceintures
régulièrement pour vous assurer
qu’elles ne présentent pas d’usure
excessive, d’effilochage ou de cou-
pures.
Entretien et soin
AVERTISSEMENT
■Dommages et usure de la ceinture de
sécurité
Vérifiez périodiquement le système de
ceintures de sécurité. Vérifiez qu’il n’y a
pas de coupures, d’effilochures ni de
pièces desserrées. N’utilisez pas une
ceinture de sécurité endommagée avant
qu’elle ne soit remp lacée. Les ceintures
de sécurité endommagées ne peuvent
pas protéger les oc cupants contre les
blessures graves, voire mortelles.
Page 424 of 452
4249-1. For owners
■Emplacement des coussins gonflables SRS
Coussins gonflables SRS avant
Coussin gonflable SRS du conducteur /coussin gonflable SRS du passager
avant
Peuvent aider à protéger la tête et la poitrine du conducteur et du passager avant contre
les impacts avec des composants intérieurs
Coussins gonflables SRS de protection des genoux
Peuvent aider à protéger le conducteur et le passager avant
Coussins gonflables SRS latéraux et en rideau
Coussins gonflables SRS latéraux avant
Peuvent aider à protéger le torse des occupants des sièges avant
Coussins gonflables SRS latéraux arrière
SRS airbag instructions for Canadian owners (in French)
The following is a French explanation of SRS airbag instructions extracted
from the SRS airbag section in this manual.
See the SRS airbag section for more deta iled SRS airbag instructions in English.
Système de coussins gonflables SRS
A
B
C
D
Page 425 of 452
4259-1. For owners
9
For owners
Peuvent aider à protéger le torse des occupants des sièges latéraux arrière
Coussins gonflables SRS en rideau
• Peuvent aider à protéger principalement la tête des occupants des sièges latéraux
• Peuvent aider à empêcher les occupants d’être éjectés du véhicule en cas de tonneaux
■Composants du système de coussins gonflables SRS
Coussin gonflable du passager avant
Coussins gonflables en rideau
Coussins gonflables latéraux avant
Voyants “AIR BAG ON” et “AIR BAG OFF”
Capteurs d’impact latéral (arrière)
Lampe témoin SRS
Système de classification de l’occupant du siège du passager avant (ECU et
capteurs)
Coussin gonflable du conducteur
Capteurs d’impact latéral (avant)
Limiteurs de force et dispositifs de tension des ceintures de sécurit\
é
Capteur de position du siège du conducteur
Coussins gonflables de protection des genoux
Contacteur de boucle de ceintu re de sécurité du conducteur
Contacteur de boucle de ceinture de sécurité du passager avant
Capteurs d’impact avant
E
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
Page 426 of 452
4269-1. For owners
Module de capteur de coussin gonflable
Coussins gonflables latéraux arrière
Capteurs d’impact latéral (portière avant)
Votre véhicule est doté de COUSSINS GONFLABLES ÉVOLUÉS dont la con-
ception s’appuie sur les normes de sécurité des véhicules à moteur américains
(FMVSS208). Le module de capteur de coussin gonflable (ECU) contrôle le
déploiement des coussins gonflables en fonction des informations obtenues des
capteurs et d’autres éléments affichés dans le diagramme des\
composants du sys-
tème ci-dessus. Ces informations compre nnent des données relatives à la gravité
de l’accident et aux occupants. Au moment du déploiement des coussins gonfla-
bles, une réaction chimique se produit dans les gonfleurs de coussin gonflable et
les coussins gonflables se remplissent rapidement d’un gaz non toxique pour aider
à limiter le mouvement des occupants.P
Q
R
AVERTISSEMENT
■Précautions relatives aux coussins
gonflables SRS
Observez les précautions suivantes en
ce qui concerne les coussins gonflables
SRS.
Négliger de le faire pourrait occasionner
des blessures graves, voire mortelles.
●Le conducteur et tous les passagers du
véhicule doivent porter leur ceinture
de sécurité de la manière appropriée.
Les coussins gonflables SRS sont des
dispositifs supplémentaires qui doivent
être utilisés avec les ceintures de sécu-
rité.
Page 427 of 452
4279-1. For owners
9
For owners
AVERTISSEMENT
●Le coussin gonflable SRS du conduc-
teur se déploie avec une force con-
sidérable et peut occasionner des
blessures graves, voire mortelles,
notamment lorsque le conducteur se
trouve très près du coussin gonflable.
La National Highway Traffic Safety
Administration (NHTSA), aux États-
Unis, fait les recommandations
suivantes :
La zone à risque du coussin gonflable
du conducteur couvre 2 à 3 in.
(50 à 75 mm) de la zone de déploie-
ment du coussin gonflable. Pour
assurer une marge de sécurité suff-
isante, restez à 10 in. (250 mm) du
coussin gonflable. Cette distance est
mesurée depuis le centre du volant
jusqu’à votre sternum. Si maintenant
vous vous tenez assis à moins de 10 in.
(250 mm), vous pouvez changer votre
position de conduite de plusieurs
manières :
• Reculez votre siège à la position maxi-
male vous permettant d’atteindre
encore aisément les pédales.
• Inclinez légèrement le dossier du siège. Bien que les véhicules soient
conçus différemment, la plupart des
conducteurs peuvent maintenir une
distance de 10 in. (250 mm), même si
leur siège se trouve complètement
vers l’avant, simplement en inclinant un
peu le dossier du siège vers l’arrière. Si
la visibilité avant est moindre après
avoir incliné le dossier de votre siège,
utilisez un coussin ferme et non glis-
sant pour être assis plus haut ou rele-
vez le siège si cette option est
disponible sur votre véhicule.
• Si votre volant est réglable en hauteur, inclinez-le vers le bas. Cela vous per-
met d’orienter le coussin gonflable
vers votre buste plutôt que vers votre
tête et vers votre cou.
Le siège doit être réglé de la manière
recommandée ci-dessus par la NHTSA,
tout en gardant le contrôle des pédales
et du volant, ainsi que la vue sur les com-
mandes du tableau de bord.
●Si la rallonge de ceinture de sécurité a
été reliée à la boucle des ceintures de
sécurité des sièges avant sans avoir
aussi été attachée à la plaque de blo-
cage des ceintures de sécurité, les
coussins gonflables SRS avant con-
sidéreront que le conducteur et le pas-
sager avant portent tout de même leur
ceinture de sécurité même si les cein-
tures de sécurité ne sont pas
attachées. Les coussins gonflables
SRS avant peuvent alors ne pas s’acti-
ver correctement lors d’une collision,
ce qui pourrait occasionner des bless-
ures graves, voire mortelles, en cas de
collision. Assurez-vous de toujours
porter la ceinture de sécurité avec la
rallonge de ceinture de sécurité.
●Le coussin gonflable SRS du passager
avant se déploie également avec une
force considérable et peut occasion-
ner des blessures graves, voire mor-
telles, notamment lorsque le passager
avant se trouve très près du coussin
gonflable. Le siège du passager avant
doit se trouver le plus loin possible du
coussin gonflable et le dossier doit être
réglé de manière à ce que le passager
avant soit assis bien droit.
Page 428 of 452
4289-1. For owners
AVERTISSEMENT
●Le déploiement d’un coussin gonflable
risque d’infliger des blessures graves,
voire mortelles, aux bébés et aux
enfants mal assis et/ou mal attachés.
Un bébé ou un enfant trop petit pour
utiliser une ceinture de sécurité doit
être correctement retenu à l’aide d’un
dispositif de retenue pour enfants.
Lexus recommande vivement de
placer et d’attacher correctement tous
les bébés et tous les enfants sur les
sièges arrière du véhicule à l’aide de
dispositifs de retenue adaptés. Les
sièges arrière sont plus sécuritaires
pour les bébés et les enfants que le
siège du passager avant.
●N’installez jamais un dispositif de
retenue pour enfants de type dos à la
route sur le siège du passager avant,
même si le voyant “AIR BAG OFF” est
allumé. En cas d’accident, la force et la
vitesse de déploiement du coussin
gonflable du passager avant pour-
raient infliger à l’enfant des blessures
graves, voire mortelles, si le dispositif
de retenue pour enfants de type dos à
la route était installé sur le siège du
passager avant.
●Ne vous asseyez pas sur le bord du
siège et ne vous appuyez pas sur la
planche de bord.
●Ne laissez pas un enfant se tenir face
au coussin gonflable SRS du passager
avant ni s’asseoir sur les genoux d’un
passager avant.
●Ne laissez pas les occupants des
sièges avant tenir des objets sur leurs
genoux.
●Ne vous appuyez pas sur la portière
ou sur le brancard de pavillon, ni sur
les montants avant, latéraux ou arrière.
●Ne laissez personne s’agenouiller face
à la portière sur les sièges des passag-
ers ni sortir la tête ou les mains à
l’extérieur du véhicule.
Page 429 of 452
4299-1. For owners
9
For owners
AVERTISSEMENT
●Ne fixez et n’appuyez rien sur des
zones telles que la planche de bord, le
tampon de volant ou encore la partie
inférieure du tableau de bord.
Ces objets peuvent se transformer en
projectiles lorsque les coussins gonfla-
bles SRS du conducteur, du passager
avant et de protection des genoux se
déploient.
●Ne fixez rien sur des zones telles que
les portières, le pare-brise, les glaces
de portières, les montants avant ou
arrière, le brancard de pavillon et la
poignée de maintien.
●N’accrochez pas de cintres ni d’autres
objets rigides sur les crochets porte-
vêtements. Tous ces objets pourraient
se transformer en projectiles et vous
occasionner des blessures graves,
voire mortelles, en cas de déploiement
des coussins gonflables SRS en rideau.
●Si un recouvrement de vinyle est placé
sur la zone de déploiement du coussin
gonflable SRS de protection des
genoux, veillez à le retirer.
●N’utilisez pas d’accessoires recou-
vrant les parties du siège où les couss-
ins gonflables SRS latéraux se
déploient, car ces accessoires pour-
raient entraver le déploiement des
coussins gonflables SRS. De tels
accessoires peuvent empêcher les
coussins gonflables latéraux de se
déployer correctement, rendre le sys-
tème inopérant ou provoquer acci-
dentellement le déploiement des
coussins gonflables latéraux, occa-
sionnant des blessures graves, voire
mortelles.
●Ne frappez pas et n’appliquez pas une
pression importante à l’emplacement
des portières avant ou des com-
posants des coussins gonflables SRS.
Cela peut provoquer un mauvais
fonctionnement des coussins gonfla-
bles SRS.
●Ne touchez à aucun composant des
coussins gonflables SRS immédiate-
ment après leur déploiement (gon-
flage), car ils pourraient être chauds.
●Si vous avez de la difficulté à respirer
après le déploiement des coussins
gonflables SRS, ouvrez une portière
ou une glace pour laisser entrer l’air
frais, ou quittez le véhicule si vous pou-
vez le faire en toute sécurité. Dès que
possible, nettoyez tous les résidus afin
d’éviter les irritations cutanées.
●Si les emplacements de stockage des
coussins gonflables SRS, tels que le
tampon de volant et les garnitures des
montants avant et arrière, sont endom-
magés ou fissurés, faites-les remplacer
par votre concessionnaire Lexus.
●Ne placez aucun objet, par exemple
un coussin, sur le siège du passager
avant. Cela disperse rait le poids du
passager, ce qui empêcherait le cap-
teur de le détecter correctement. Cela
pourrait empêcher le déploiement des
coussins gonflables SRS du passager
avant en cas de collision.
Page 430 of 452
4309-1. For owners
Phares à faisceau uniqueBoulon de réglage A
Boulon de réglage B
Phares à triple faisceauBoulon de réglage A
Boulon de réglage B
AVERTISSEMENT
■Modification et mise au rebut des
composants du système de coussins
gonflables SRS
Ne mettez pas votre véhicule au rebut et
n’effectuez aucune des modifications
suivantes sans d’abord consulter votre
concessionnaire Lexus. Les coussins
gonflables SRS pourraient fonctionner
de manière incorrecte ou se déployer
(gonfler) accidentellement, ce qui serait
susceptible d’occasionner des blessures
graves, voire mortelles.
●Installation, retrait, démontage et
réparation des coussins gonflables
SRS
●Réparations, modifications, retrait ou
remplacement du vo lant, du tableau
de bord, de la planche de bord, des
sièges ou du capitonnage des sièges,
des montants avant, latéraux et arrière,
des brancards de pavillon, des pan-
neaux des portières avant, des garni-
tures des portières avant ou des haut-
parleurs des portières avant
●Modifications du panneau de la
portière avant (comme le perforer)
●Réparations ou modifications de l’aile
avant, du pare-chocs avant ou du côté
de l’habitacle
●Installation d’une pr otection de calan-
dre (barre safari, barre kangourou,
etc.), de lames de déneigement, de
treuils ou d’un porte-bagages de toit
●Modifications du système de suspen-
sion du véhicule
●Installation d’appareils électroniques
tels qu’un émetteur-récepteur radio
ou un lecteur de CD
●Modifications à votre véhicule pour
une personne aux cap acités physiques
réduites
Headlight aim instructions
f
or Canadian owners (in
F
rench)
The following is a French explana-
tion of headlight aim instructions
from the headlight aim section in
this manual.
Boulons de réglage vertical
A
B
A
B
