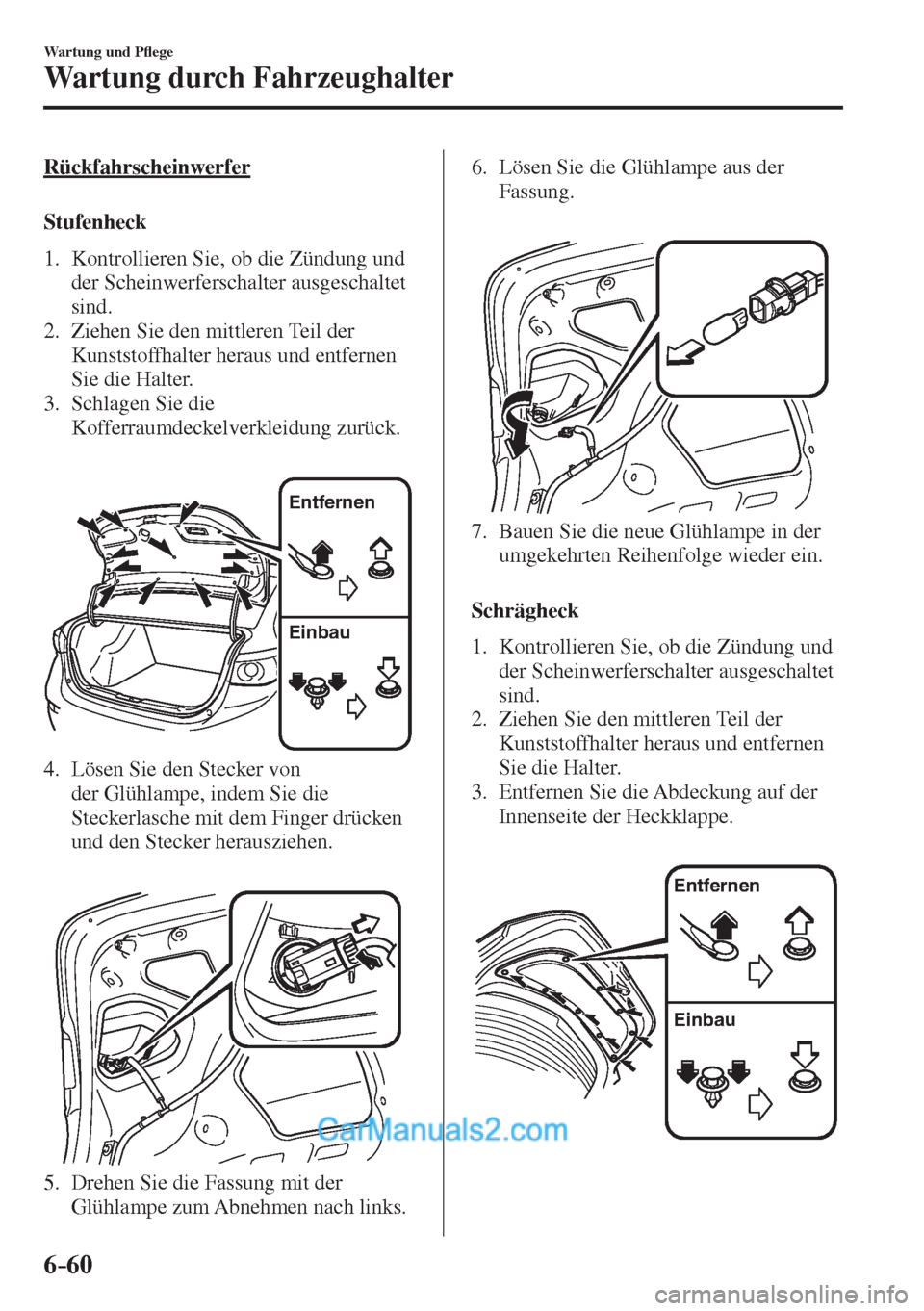

Page 621 of 769
6–60
Wartung und P À ege
Wartung durch Fahrzeughalter
Rückfahrscheinwerfer
Stufenheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter.
3. Schlagen Sie die
Kofferraumdeckelverkleidung zurück.
Entfernen
Einbau
4. Lösen Sie den Stecker von
der Glühlampe, indem Sie die
Steckerlasche mit dem Finger drücken
und den Stecker herausziehen.
5. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links. 6. Lösen Sie die Glühlampe aus der
Fassung.
7. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Schrägheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter.
3. Entfernen Sie die Abdeckung auf der
Innenseite der Heckklappe.
Entfernen
Einbau

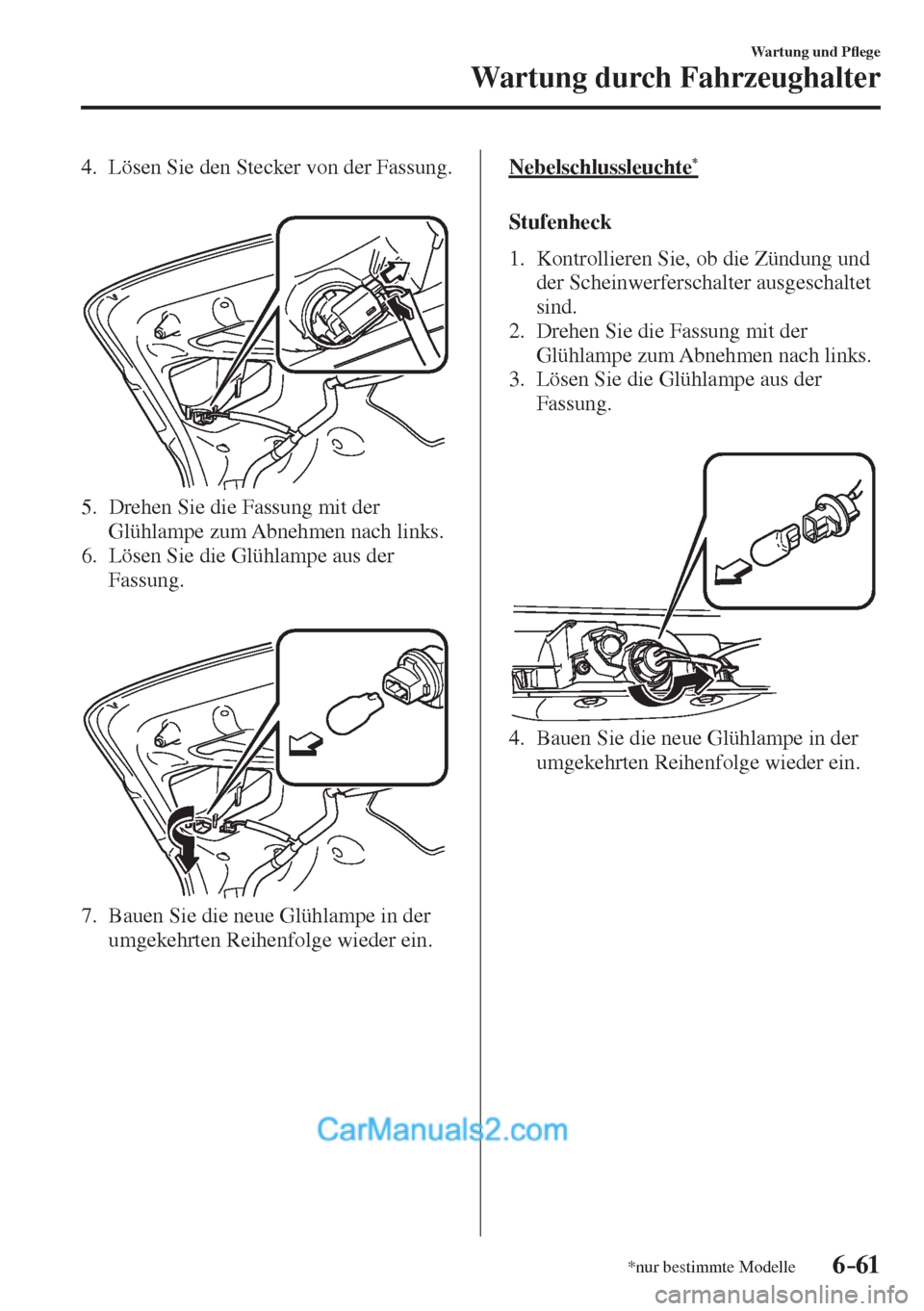

Page 622 of 769
6–61
Wartung und P À ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
4. Lösen Sie den Stecker von der Fassung.
5. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
6. Lösen Sie die Glühlampe aus der
Fassung.
7. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Nebelschlussleuchte *
Stufenheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
3. Lösen Sie die Glühlampe aus der
Fassung.
4. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

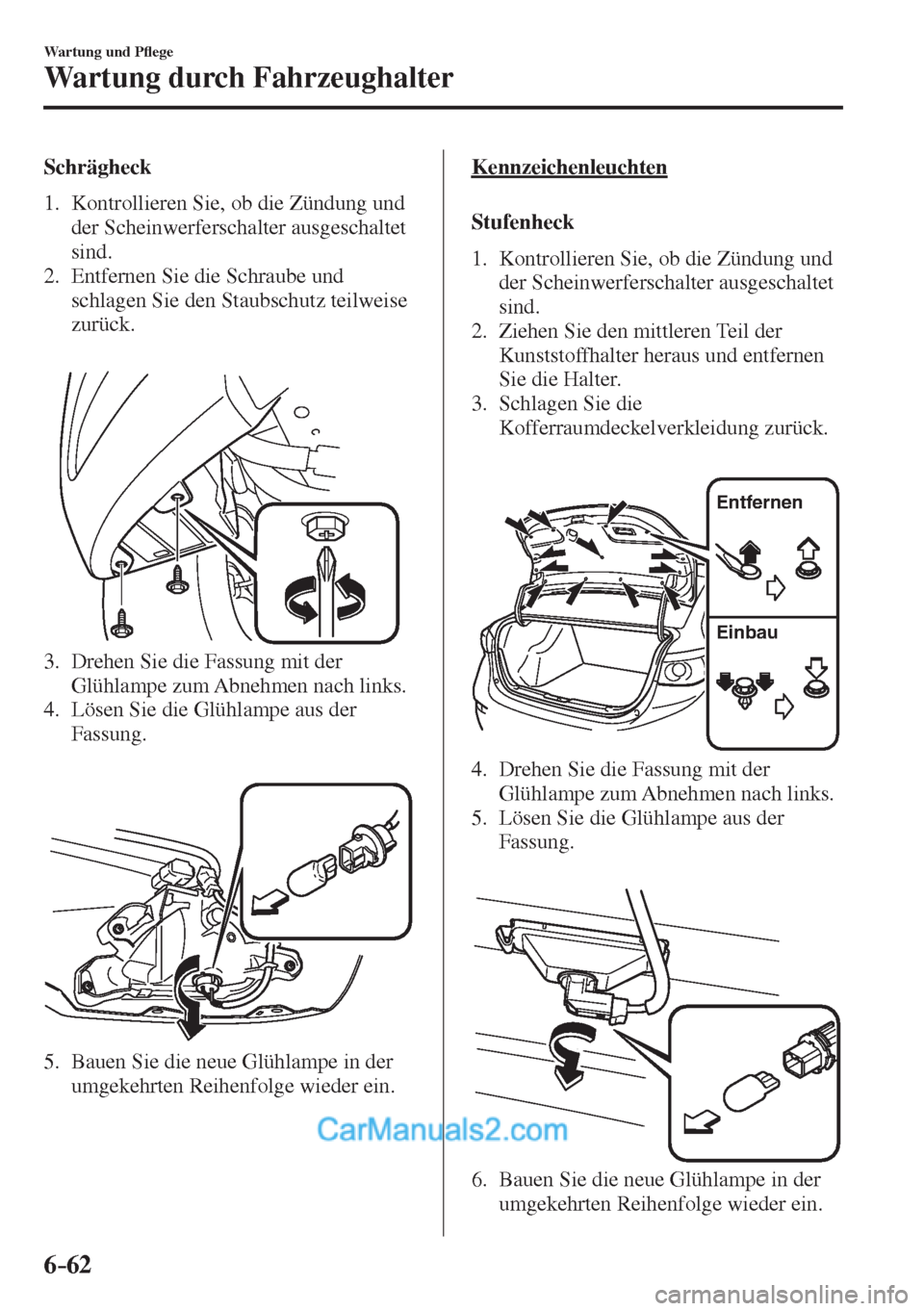

Page 623 of 769
6–62
Wartung und P À ege
Wartung durch Fahrzeughalter
Schrägheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Entfernen Sie die Schraube und
schlagen Sie den Staubschutz teilweise
zurück.
3. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
4. Lösen Sie die Glühlampe aus der
Fassung.
5. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Kennzeichenleuchten
Stufenheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter.
3. Schlagen Sie die
Kofferraumdeckelverkleidung zurück.
Entfernen
Einbau
4. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
5. Lösen Sie die Glühlampe aus der
Fassung.
6. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

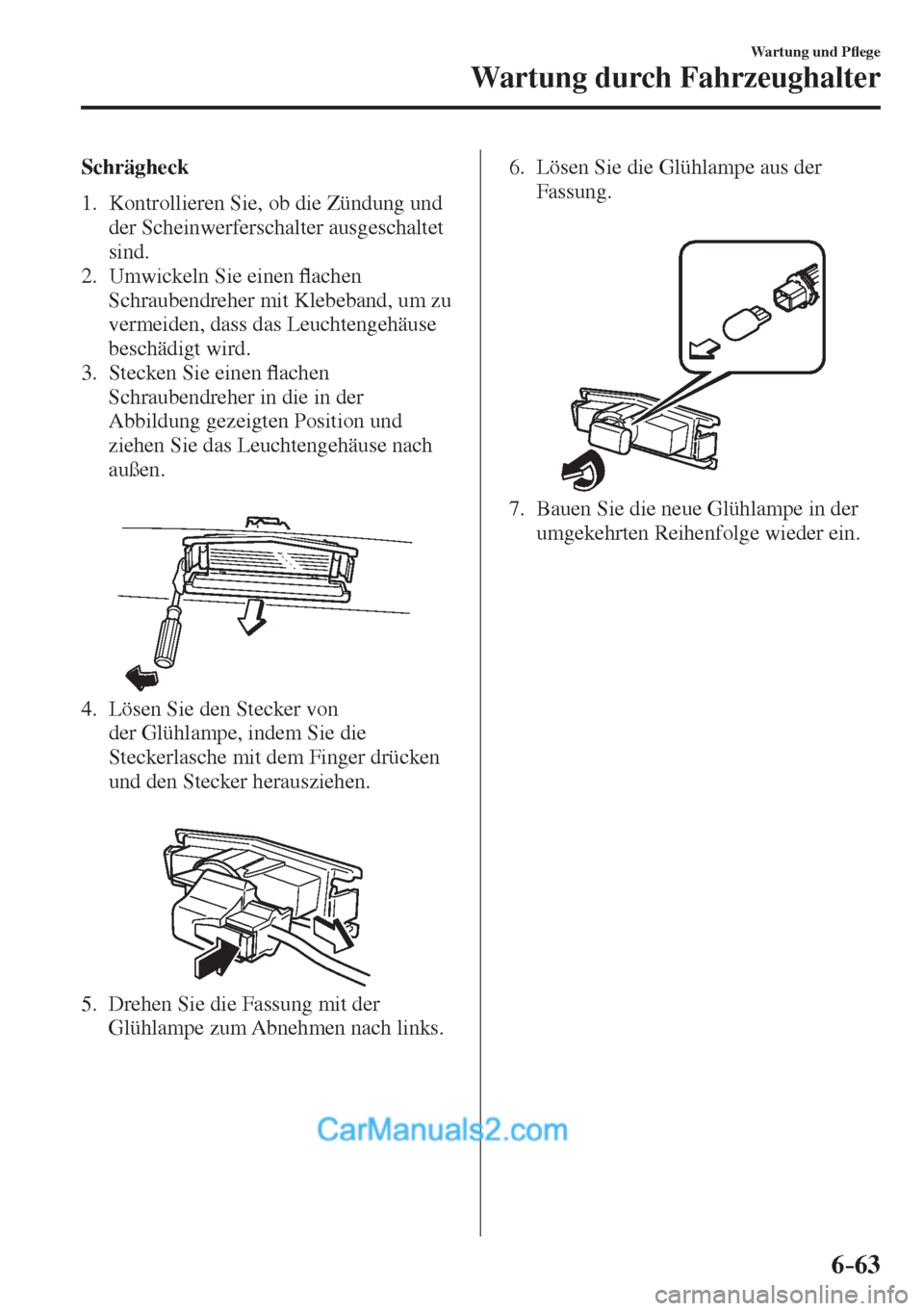

Page 624 of 769
6–63
Wartung und P À ege
Wartung durch Fahrzeughalter
Schrägheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Umwickeln Sie einen À achen
Schraubendreher mit Klebeband, um zu
vermeiden, dass das Leuchtengehäuse
beschädigt wird.
3. Stecken Sie einen À achen
Schraubendreher in die in der
Abbildung gezeigten Position und
ziehen Sie das Leuchtengehäuse nach
außen.
4. Lösen Sie den Stecker von
der Glühlampe, indem Sie die
Steckerlasche mit dem Finger drücken
und den Stecker herausziehen.
5. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links. 6. Lösen Sie die Glühlampe aus der
Fassung.
7. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

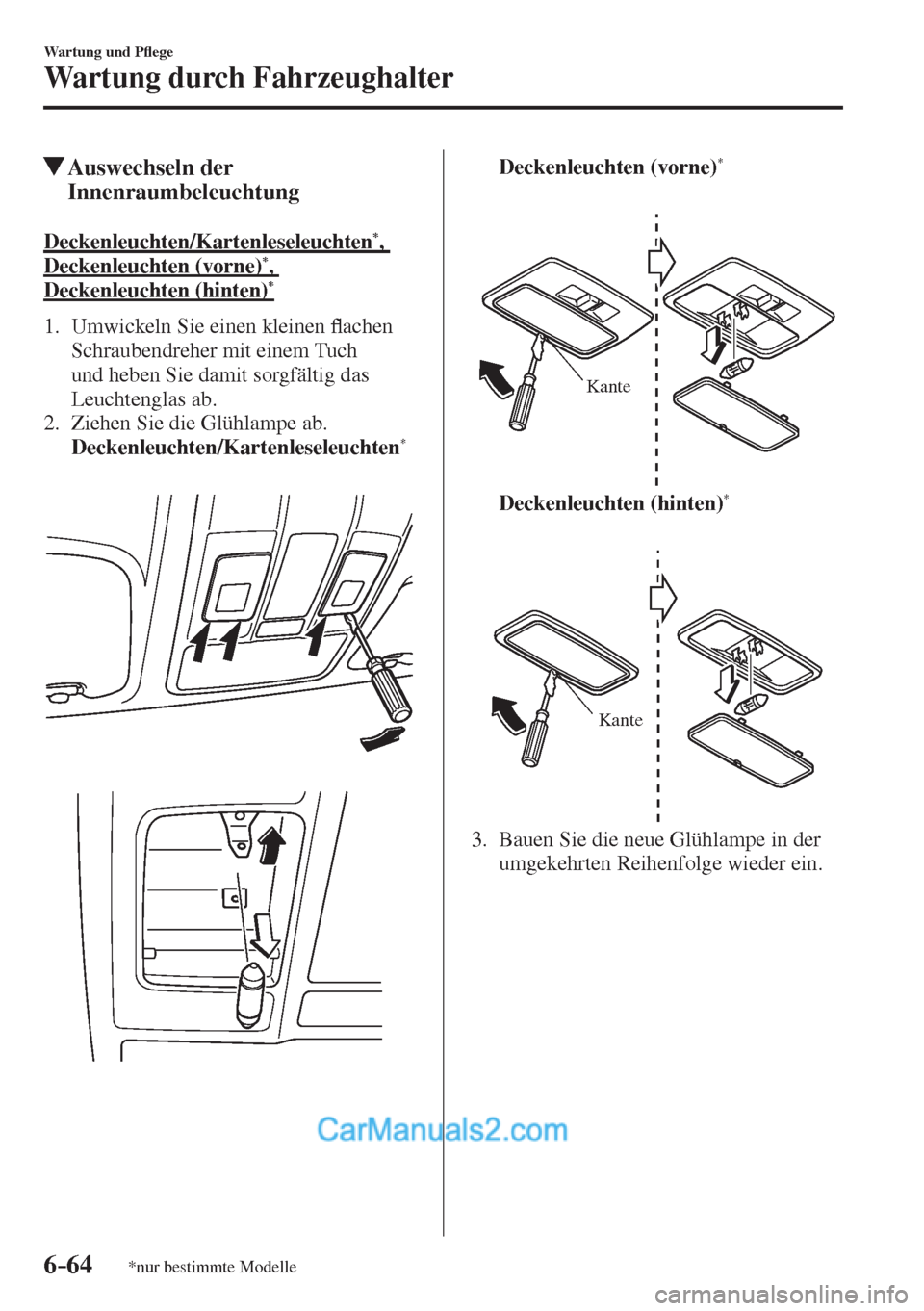

Page 625 of 769
6–64
Wartung und P À ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Auswechseln der
Innenraumbeleuchtung
Deckenleuchten/Kartenleseleuchten * ,
Deckenleuchten (vorne) * ,
Deckenleuchten (hinten) *
1. Umwickeln Sie einen kleinen À achen
Schraubendreher mit einem Tuch
und heben Sie damit sorgfältig das
Leuchtenglas ab.
2. Ziehen Sie die Glühlampe ab.
Deckenleuchten/Kartenleseleuchten
*
Deckenleuchten (vorne)
*
Kante
Deckenleuchten (hinten) *
Kante
3. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

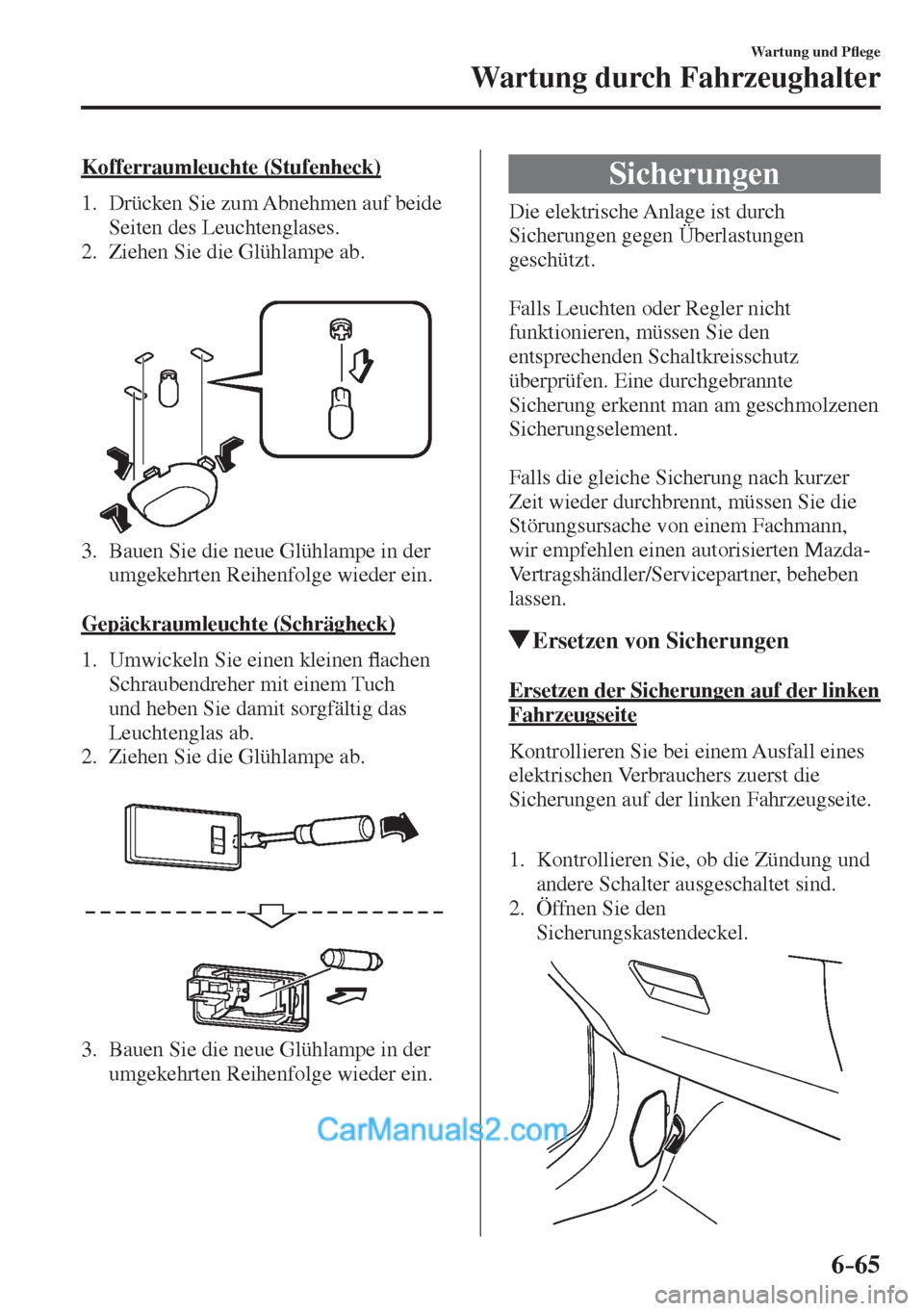

Page 626 of 769
6–65
Wartung und P À ege
Wartung durch Fahrzeughalter
Kofferraumleuchte (Stufenheck)
1. Drücken Sie zum Abnehmen auf beide
Seiten des Leuchtenglases.
2. Ziehen Sie die Glühlampe ab.
3. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Gepäckraumleuchte (Schrägheck)
1. Umwickeln Sie einen kleinen À achen
Schraubendreher mit einem Tuch
und heben Sie damit sorgfältig das
Leuchtenglas ab.
2. Ziehen Sie die Glühlampe ab.
3. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Sicherungen
Die elektrische Anlage ist durch
Sicherungen gegen Überlastungen
geschützt.
Falls Leuchten oder Regler nicht
funktionieren, müssen Sie den
entsprechenden Schaltkreisschutz
überprüfen. Eine durchgebrannte
Sicherung erkennt man am geschmolzenen
Sicherungselement.
Falls die gleiche Sicherung nach kurzer
Zeit wieder durchbrennt, müssen Sie die
Störungsursache von einem Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, beheben
lassen.
Ersetzen von Sicherungen
E r s e t z e n d e r S i c h e r u n g e n a u f d e r l i n k e n
Fahrzeugseite
Kontrollieren Sie bei einem Ausfall eines
elektrischen Verbrauchers zuerst die
Sicherungen auf der linken Fahrzeugseite.
1. Kontrollieren Sie, ob die Zündung und
andere Schalter ausgeschaltet sind.
2. Öffnen Sie den
Sicherungskastendeckel.
Page 627 of 769
6–66
Wartung und P À ege
Wartung durch Fahrzeughalter
3. Ziehen Sie die Sicherung mit
der Sicherungszange, die sich im
Sicherungskasten im Motorraum
be ¿ ndet, gerade heraus.
4. Kontrollieren Sie die Sicherung und
tauschen Sie sie gegebenenfalls aus.
normal durchgebrannt
5. Stecken Sie eine Sicherung für die
gleiche Stromstärke richtig hinein. Falls
die Sicherung nicht passt, muss sie von
einem Fachmann eingebaut werden.
Es wird empfohlen, sich an einen
autorisierten Mazda-Vertragshändler/
Servicepartner zu wenden.
Wenn Sie keine Ersatzsicherung
zur Verfügung haben, können Sie
eine Sicherung von einem weniger
wichtigen Schaltkreis, wie z.B. vom
Schaltkreis AUDIO oder OUTLET
verwenden, falls diese Sicherung die
gleiche Amperezahl aufweist.
VORSICHT
Eine defekte Sicherung darf nur durch
eine Original-Mazda-Sicherung mit der
gleichen Amperezahl ersetzt werden.
Andernfalls kann die elektrische Anlage
beschädigt werden.
6. Bringen Sie die Abdeckung wieder
an und kontrollieren Sie, ob sie sicher
befestigt ist.
Ersetzen der Sicherungen unter der
Motorhaube
Falls die Scheinwerfer oder andere
elektrische Verbraucher nicht
funktionieren und sich die Sicherungen im
Fahrgastraum in gutem Zustand be ¿ nden,
müssen Sie den Sicherungskasten im
Motorraum kontrollieren. Ersetzen Sie
eine durchgebrannte Sicherung. Gehen Sie
dazu wie folgt vor:
1. Kontrollieren Sie, ob die Zündung und
andere Schalter ausgeschaltet sind.
2. Öffnen Sie den
Sicherungskastendeckel.

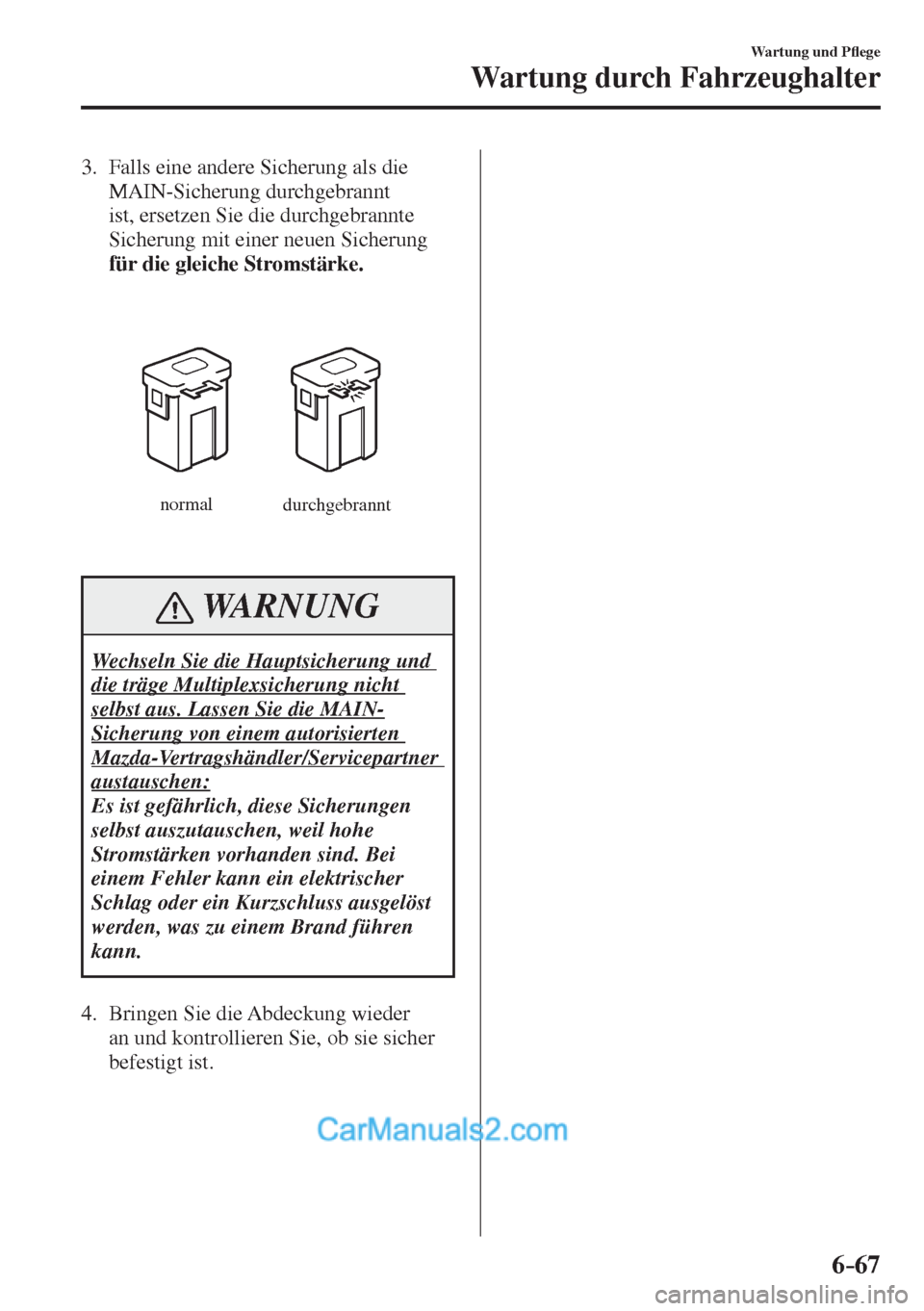

Page 628 of 769
6–67
Wartung und P À ege
Wartung durch Fahrzeughalter
3. Falls eine andere Sicherung als die
MAIN-Sicherung durchgebrannt
ist, ersetzen Sie die durchgebrannte
Sicherung mit einer neuen Sicherung
für die gleiche Stromstärke.
normal
durchgebrannt
WARNUNG
Wechseln Sie die Hauptsicherung und
die träge Multiplexsicherung nicht
selbst aus. Lassen Sie die MAIN-
Sicherung von einem autorisierten
Mazda-Vertragshändler/Servicepartner
austauschen:
Es ist gefährlich, diese Sicherungen
selbst auszutauschen, weil hohe
Stromstärken vorhanden sind. Bei
einem Fehler kann ein elektrischer
Schlag oder ein Kurzschluss ausgelöst
werden, was zu einem Brand führen
kann.
4. Bringen Sie die Abdeckung wieder
an und kontrollieren Sie, ob sie sicher
befestigt ist.

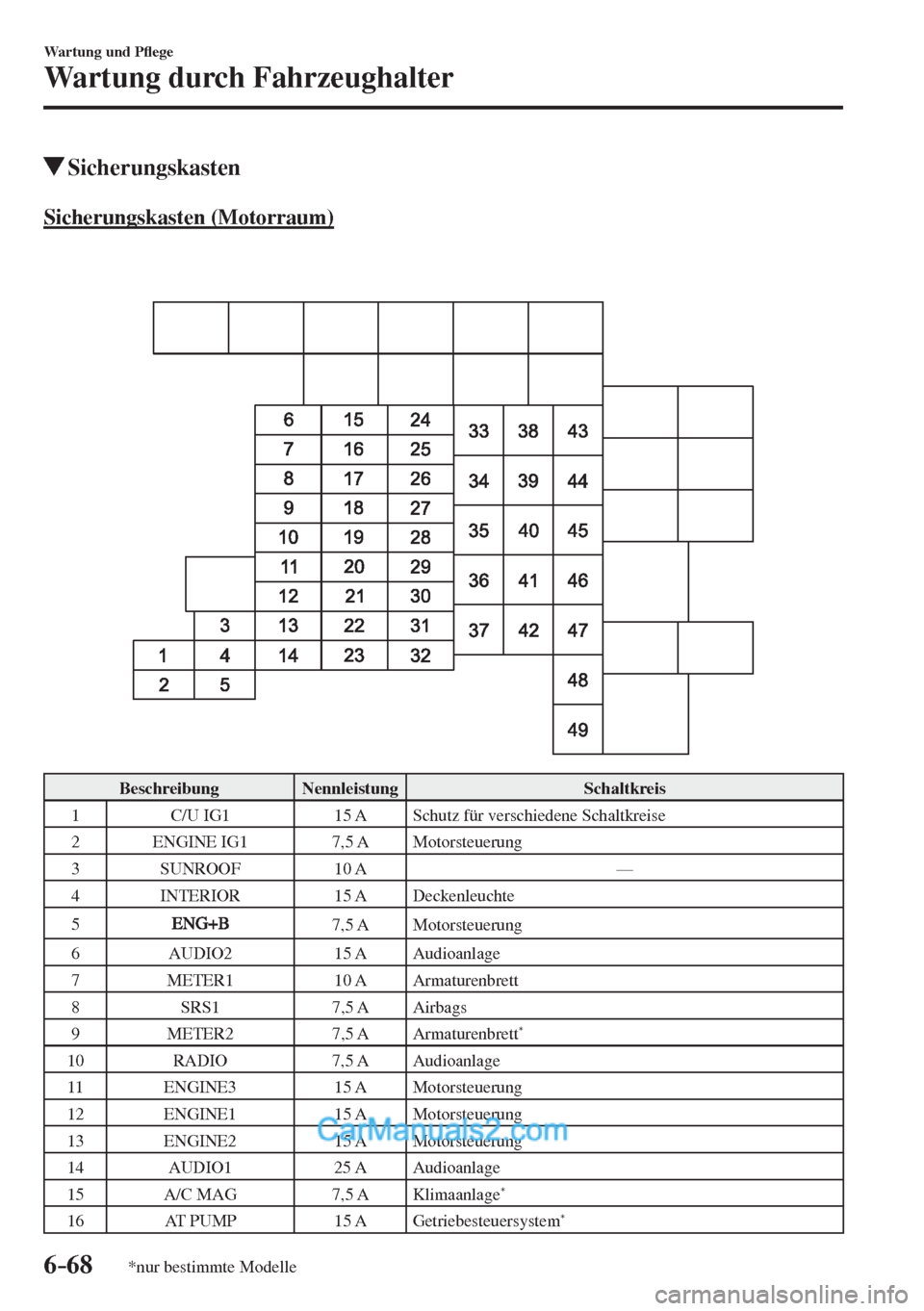

Page 629 of 769
6–68
Wartung und P À ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Sicherungskasten
S i c h e r u n g s k a s t e n ( M o t o r r a u m )
Beschreibung Nennleistung Schaltkreis
1 C/U IG1 15 A Schutz für verschiedene Schaltkreise
2 ENGINE IG1 7,5 A Motorsteuerung
3 SUNROOF 10 A —
4 INTERIOR 15 A Deckenleuchte
5
7,5 A Motorsteuerung
6 AUDIO2 15 A Audioanlage
7 METER1 10 A Armaturenbrett
8 SRS1 7,5 A Airbags
9 METER2 7,5 A Armaturenbrett
*
10 RADIO 7,5 A Audioanlage
11 ENGINE3 15 A Motorsteuerung
12 ENGINE1 15 A Motorsteuerung
13 ENGINE2 15 A Motorsteuerung
14 AUDIO1 25 A Audioanlage
15 A/C MAG 7,5 A Klimaanlage
*
16 AT PUMP 15 A Getriebesteuersystem *
Page 630 of 769
6–69
Wartung und P À ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Beschreibung Nennleistung Schaltkreis
17 AT 15 A Getriebesteuersystem *
18 D.LOCK 25 A Zentralverriegelung
19 H/L RH 20 A Scheinwerfer (rechts)
20
7,5 A Motorsteuerung
21 TAIL 20 A Schlussleuchten, Kennzeichenbeleuchtung,
Begrenzungsleuchten
22 ST.HEATER 15 A —
— — —
23 ROOM 25 A Deckenleuchte
24 FOG 15 A Nebelscheinwerfer
*
25 H/CLEAN 20 A Scheinwerferwascher *
26 STOP 10 A Bremsleuchten, Nebelschlussleuchte *
27 HORN 15 A Horn
28 H/L LH 20 A Scheinwerfer (links)
29 ABS/DSC S 30 A ABS, Dynamische Stabilitätskontrolle
*
30 HAZARD 15 A Warnblinkanlage, Blinkerkontrollleuchten
31 FUEL PUMP 15 A Kraftstoffsystem
*
32 FUEL WARM 25 A Kraftstoffheizung *
33 WIPER 20 A Windschutzscheibenwischer
34
50 A Schutz für verschiedene Schaltkreise
35 FAN2 30 A Lüfter
*
36 FUEL PUMP 30 A —
37 ABS/DSC M 50 A ABS, Dynamische Stabilitätskontrolle
*
38 EVVT 20 A Motorsteuerung *
39 — — —
40 FAN1 30 A Lüfter
*
41 FAN3 40 A Lüfter *
42 ENG.MAIN 40 A Motorsteuerung
43 EPS 60 A Servolenkung
*
44 DEFOG 40 A Heckscheibenheizung
45 IG2 30 A Schutz für verschiedene Schaltkreise
46 INJECTOR 30 A Motorsteuerung
*
47 HEATER 40 A Klimaanlage
48 P.WINDOW1 30 A Elektrische Fensterheber
49 DCDC DE 40 A Schutz für verschiedene Schaltkreise
*
