alarm MAZDA MODEL 2 2017 Betriebsanleitung (in German)

3–1*nur bestimmte Modelle
3Vor dem Losfahren
Verwendung verschiedener Funktionen, wie Schlüssel, Türen, Spiegel
und Fenster.

Schlüssel ............................................... 3-2
Schlüssel ........................................ 3-2
Verriegelungsfernbedienung .......... 3-4

Verriegelungsfernbedienung mit LogIn-
Fernbedienung................................... 3-10
Verriegelungsfernbedienung mit
LogIn-Fernbedienung
* ................. 3-10
Betriebsbereich ............................ 3-11

Türen und Verriegelungen ............... 3-12
Türschlösser ................................. 3-12
Heckklappe/Kofferraumdeckel .... 3-24

Kraftstoff und Abgas ........................ 3-31
Vorsichtshinweise zum Kraftstoff und
zu den Abgasen ............................ 3-31
Tankklappe und
Tankverschlussdeckel ................... 3-36

Lenkrad .............................................. 3-38
Lenkrad ........................................ 3-38

Spiegel ................................................ 3-39
Spiegel .......................................... 3-39

Fenster ................................................ 3-43
Elektrische Fensterheber .............. 3-43
Manuelle Fensterheber
* ................ 3-47
Sicherheitssystem .............................. 3-48
Änderungen und
Zusatzausrüstungen ...................... 3-48
Wegfahrsperre .............................. 3-48
Diebstahl-Alarmanlage
* ............... 3-50

Fahrhinweise ..................................... 3-55
Einfahren ...................................... 3-55
Verringern des Kraftstoffverbrauchs
und Umweltschutz ....................... 3-55
Gefahrensituationen ..................... 3-56
Bodenmatte .................................. 3-57
Herausschaukeln .......................... 3-58
Hinweise für den Winterbetrieb ... 3-58
Wasserdurchfahrten ...................... 3-62
Hinweise für den Turbolader
(SKYACTIV-D 1.5) ..................... 3-63

Abschleppen/Ziehen eines
Anhängers .......................................... 3-64
Ziehen eines Wohnwagens oder eines
Anhängers (Europa/Türkei/
Südafrika) ..................................... 3-64

3–4
Vor dem Losfahren
Schlüssel
Verriegelungsfernbedienung
Für dieses System werden die
Türen und die Heckklappe bzw. der
Kofferraumdeckel mit den Schlüsseltasten
ver- und entriegelt.
Mit dem System kann der Motor
angelassen werden, ohne den Schlüssel
aus der Handtasche oder der Hosentasche
nehmen zu müssen.
Bei mit einer Diebstahl-Alarmanlage
ausgerüsteten Fahrzeugen lässt sich auch
die Diebstahl-Alarmanlage betätigen.

Systemstörungen oder Warnungen werden
durch die folgenden Warnleuchten oder
akustische Signale angezeigt.



 KEY-Warnleuchte (rot)
 Siehe “Warn- und Anzeigeleuchten” auf
Seite 4-42 .



 Akustisches Warnsignal für nicht
ausgeschaltete Zündung (STOP)
  Siehe “Akustisches Warnsignal für nicht
ausgeschaltete Zündung (STOP)” auf
Seite 7-56 .



 Akustisches Warnsignal, wenn sich der
Schlüssel nicht im Fahrzeug be¿ ndet

 Siehe “Akustisches Warnsignal, wenn
sich der Schlüssel nicht im Fahrzeug
be¿ ndet” auf Seite 7-56 .

Wenden Sie sich bei Störungen mit
dem Schlüssel an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

Bei Verlust des Schlüssels wenden Sie sich
so bald wie möglich an einen autorisierten
Mazda-Vertragshändler/Servicepartner,
um den Schlüssel zu ersetzen und den
abhanden gekommenen Schlüssel
funktionsunfähig zu machen.
VORSICHT
Durch nicht zugelassene Änderungen
und Modi¿ kationen kann die
Betriebserlaubnis der Vorrichtung
erlöschen.
HINWEIS
  Die Bedienung der
Verriegelungsfernbedienung kann
je nach örtlichen Bedingungen
verschieden sein.
  Die Verriegelungsfernbedienung ist
funktionsbereit (Tür/Heckklappe/
Kofferraumdeckel ver- bzw.
entriegeln), wenn Zündung
ausgeschaltet ist. In einer anderen
Position der Zündung als aus
funktioniert das System nicht.
  Falls der Schlüssel beim Drücken
einer Taste nicht funktioniert oder
falls der Betriebsbereich kleiner
wird, ist möglicherweise die Batterie
schwach. Zum Einsetzen einer neuen
Batterie wird auf den Abschnitt
“Ersetzen der Schlüsselbatterie”
verwiesen (Seite 6-43 ).

3–5
Vor dem Losfahren
Schlüssel
HINWEIS
  Die Lebensdauer der Batterie beträgt
ungefähr ein Jahr. Tauschen Sie
die Batterie gegen eine neue aus,
wenn die KEY-Kontrollleuchte im
Armaturenbrett grün blinkt. Es wird
empfohlen, die Batterie einmal
jährlich auszutauschen, weil sonst die
KEY-Warnleuchte/Kontrollleuchte
je nach Batteriezustand nicht
auÀ euchtet oder blinkt.

 Falls Sie weitere Schlüssel
benötigen, wenden Sie sich an einen
autorisierten Mazda-Vertragshändler/
Servicepartner. Für das Fahrzeug
lassen sich bis zu 6 Schlüssel
mit Fernbedienung verwenden.
Bringen Sie alle Schlüssel zu einem
autorisierten Mazda-Vertragshändler/
Servicepartner, um zusätzliche
Schlüssel anfertigen zu lassen.
Fernbedienung

Bedienungstasten Bedienungs-Kontrollleuchte

HINWEIS
  (Modell für Europa)  Durch die Betätigung der
Fernbedienung werden die
Scheinwerfer ein- bzw. ausgeschaltet.
Siehe “Leaving Home-Licht” auf
Seite 4-73 .
  (Mit Diebstahl-Alarmanlage)  Die Warnblinker blinken, wenn die
Diebstahl-Alarmanlage aktiviert oder
ausgeschaltet ist.
 Siehe “Diebstahl-Alarmanlage” auf
Seite 3-50 .
  (Mit LogIn-Fernbedienung
(Modelle für Europa))
 Die Einstellung kann so geändert
werden, dass beim Verriegeln
bzw. Entriegeln der Türen
und der Heckklappe bzw. des
Kofferraumdeckels mit dem
Schlüssel ein akustisches Warnsignal
zur Bestätigung ertönt.
 (Mit LogIn-Fernbedienung (außer
Modelle für Europa))
 Ein akustisches Signal ertönt
zur Bestätigung, wenn die Türen
und die Heckklappe bzw. der
Kofferraumdeckel mit dem Schlüssel
verriegelt bzw. entriegelt werden.
Das akustische Signal kann bei
Bedarf auch ausgeschaltet werden.
 Die Lautstärke des akustischen
Signals kann ebenfalls eingestellt
werden.
 Siehe “Individuelle Einstellungen”
auf Seite 9-13 .

3–7
Vor dem Losfahren
Schlüssel
HINWEIS
  Kontrollieren Sie nach dem
Drücken der Taste, ob die Türen
und die Heckklappe bzw. der
Kofferraumdeckel verriegelt sind.
  (Mit Doppelverriegelungssystem)  Das Doppelverriegelungssystem
wird durch zweimaliges Drücken der
Verriegelungstaste innerhalb von
3 Sekunden aktiviert.
 Siehe “Doppelverriegelungssystem”
auf Seite 3-14 .

 (Mit Diebstahl-Alarmanlage)  Falls die Türen durch Drücken der
Verriegelungstaste des Schlüssels bei
aktivierter Diebstahl-Alarmanlage
verriegelt werden, blinken die
Warnblinkleuchten einmal, um
anzuzeigen, dass das System aktiviert
ist.
Entriegelungstaste
Drücken Sie die Entriegelungstaste, um
die Türen und die Heckklappe bzw. den
Kofferraumdeckel zu entriegeln, so dass
die Warnblinkleuchten zweimal blinken.
(Mit LogIn-Fernbedienung (außer
Modelle für Europa))
Ein akustisches Signal ertönt zweimal.


HINWEIS
  (Autowiederverriegelungsfunktion)  Nach dem Entriegeln mit dem
Schlüssel werden die Türen
und die Heckklappe bzw. der
Kofferraumdeckel automatisch
wieder verriegelt, falls innerhalb von
30 Sekunden keiner der folgenden
Vorgänge ausgeführt wird. Falls
das Fahrzeug mit einer Diebstahl-
Alarmanlage ausgerüstet ist, blinken
die Warnblinkleuchten.
 Die Zeit, nach welcher die Türen
automatisch wieder verriegelt
werden, kann eingestellt werden.
 Siehe “Individuelle Einstellungen”
auf Seite 9-13 .



 Eine Tür oder die Heckklappe bzw.
der Kofferraumdeckel ist geöffnet.



 Die Zündung wird in eine andere
Position als aus geschaltet.

 (Mit Diebstahl-Alarmanlage)  Falls die Türen durch Drücken der
Entriegelungstaste des Schlüssels bei
deaktivierter Diebstahl-Alarmanlage
entriegelt werden, blinken die
Warnblinkleuchten zweimal, um
anzuzeigen, dass das System
deaktiviert ist.
Kofferraumtaste (Stufenheck)
Halten Sie zum Öffnen des
Kofferraumdeckels die Kofferraumtaste
gedrückt, bis sich der Kofferraumdeckel
öffnet.

Typ A Typ B

3–8
Vor dem Losfahren
Schlüssel
*nur bestimmte Modelle
Deaktivierungstaste der
Innenraumabsicherung *
Um die Innenraumabsicherung (Teil der
Diebstahl-Alarmanlage) aufzuheben,
drücken Sie die Deaktivierungstaste
der Innenraumabsicherung innerhalb
von 20 Sekunden nach dem Drücken
der Verriegelungstaste, so dass die
Warnblinkleuchten dreimal aufblinken.
Siehe “Diebstahl-Alarmanlage” auf Seite
3-50 .


Betriebsbereich
Das System funktioniert nur, wenn sich
der Fahrer im Fahrzeug be¿ ndet oder
sich innerhalb des Betriebsbereichs des
Schlüssels be¿ ndet.
Anlassen des Motors
HINWEIS
  Der Motor kann unter Umständen
auch angelassen werden, wenn sich
der Schlüssel außen in der Nähe der
Türen oder Fenster be¿ ndet, lassen
Sie jedoch den Motor nur an, wenn
Sie sich im Fahrzeug be¿ nden.
 Falls sich nach dem Anlassen des
Motors der Schlüssel nicht im
Fahrzeug be¿ ndet, kann der Motor
nach dem Abstellen und dem
Zurückstellen der Zündung auf aus
nicht mehr angelassen werden.
  Der Gepäckraum/Kofferraum ist
außerhalb des Betriebsbereichs, es
ist aber möglich, dass der Schlüssel
(Fernbedienung) trotzdem bedient
und der Motor angelassen werden
kann. Mit LogIn-Fernbedienung


Innenantenne
Betriebsbereich

Ohne LogIn-Fernbedienung


Innenantenne
Betriebsbereich

HINWEIS
Es ist möglich, dass der Motor nicht
angelassen werden kann, wenn sich
der Schlüssel an den folgenden Orten
be¿ ndet:


 Beim Armaturenbrett
 In den Ablagefächern oder in der
Mittelkonsole
  Auf der hinteren Ablage (Stufenheck)

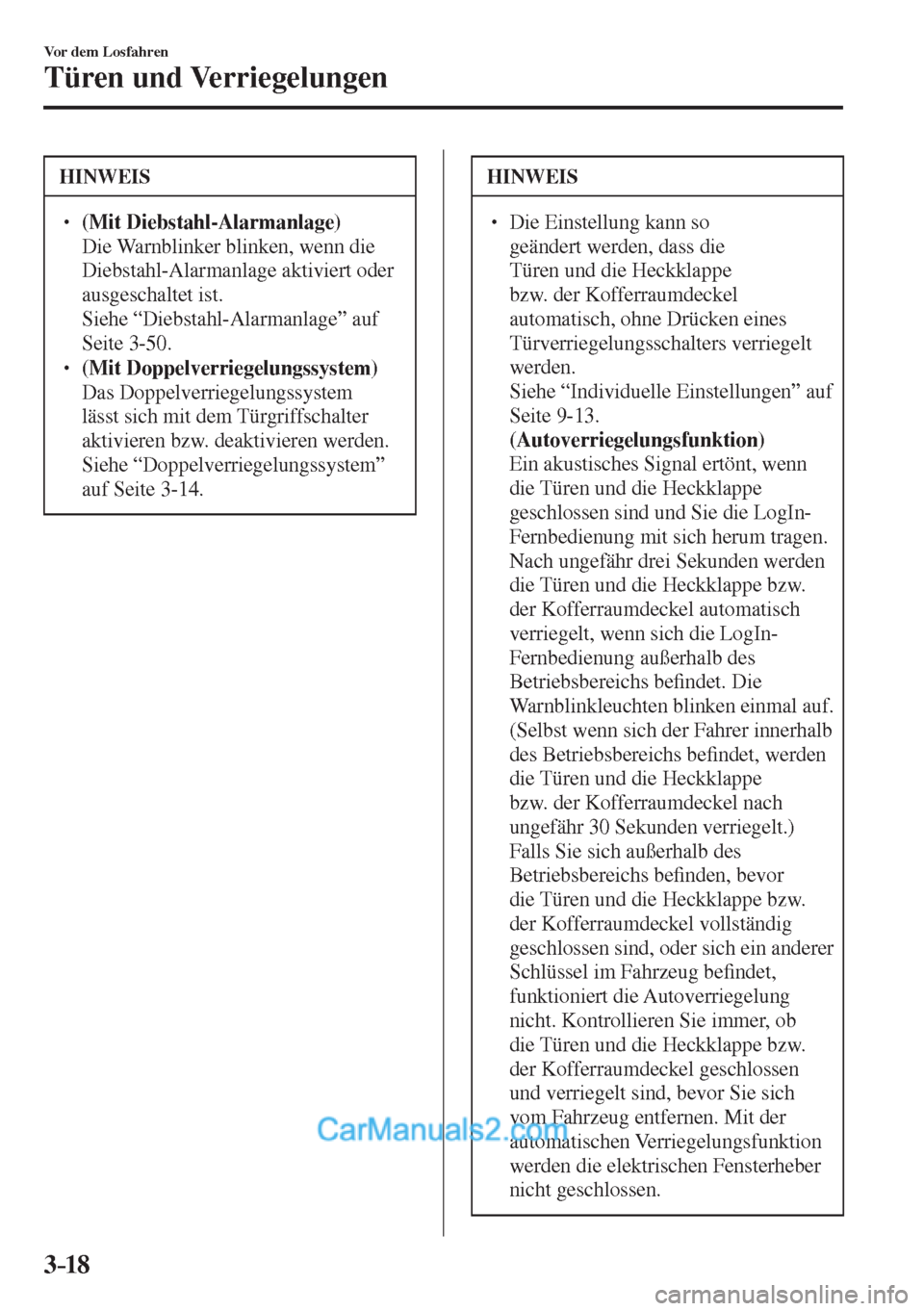

3–18
Vor dem Losfahren
Türen und Verriegelungen
HINWEIS




 (Mit Diebstahl-Alarmanlage)  Die Warnblinker blinken, wenn die
Diebstahl-Alarmanlage aktiviert oder
ausgeschaltet ist.
 Siehe “Diebstahl-Alarmanlage” auf
Seite 3-50 .
  (Mit Doppelverriegelungssystem)  Das Doppelverriegelungssystem
lässt sich mit dem Türgriffschalter
aktivieren bzw. deaktivieren werden.
 Siehe “Doppelverriegelungssystem”
auf Seite 3-14 .
HINWEIS
  Die Einstellung kann so
geändert werden, dass die
Türen und die Heckklappe
bzw. der Kofferraumdeckel
automatisch, ohne Drücken eines
Türverriegelungsschalters verriegelt
werden.
 Siehe “Individuelle Einstellungen” auf
Seite 9-13 .
 (Autoverriegelungsfunktion)  Ein akustisches Signal ertönt, wenn
die Türen und die Heckklappe
geschlossen sind und Sie die LogIn-
Fernbedienung mit sich herum tragen.
Nach ungefähr drei Sekunden werden
die Türen und die Heckklappe bzw.
der Kofferraumdeckel automatisch
verriegelt, wenn sich die LogIn-
Fernbedienung außerhalb des
Betriebsbereichs be¿ ndet. Die
Warnblinkleuchten blinken einmal auf.
(Selbst wenn sich der Fahrer innerhalb
des Betriebsbereichs be¿ ndet, werden
die Türen und die Heckklappe
bzw. der Kofferraumdeckel nach
ungefähr 30 Sekunden verriegelt.)
Falls Sie sich außerhalb des
Betriebsbereichs be¿ nden, bevor
die Türen und die Heckklappe bzw.
der Kofferraumdeckel vollständig
geschlossen sind, oder sich ein anderer
Schlüssel im Fahrzeug be¿ ndet,
funktioniert die Autoverriegelung
nicht. Kontrollieren Sie immer, ob
die Türen und die Heckklappe bzw.
der Kofferraumdeckel geschlossen
und verriegelt sind, bevor Sie sich
vom Fahrzeug entfernen. Mit der
automatischen Verriegelungsfunktion
werden die elektrischen Fensterheber
nicht geschlossen.

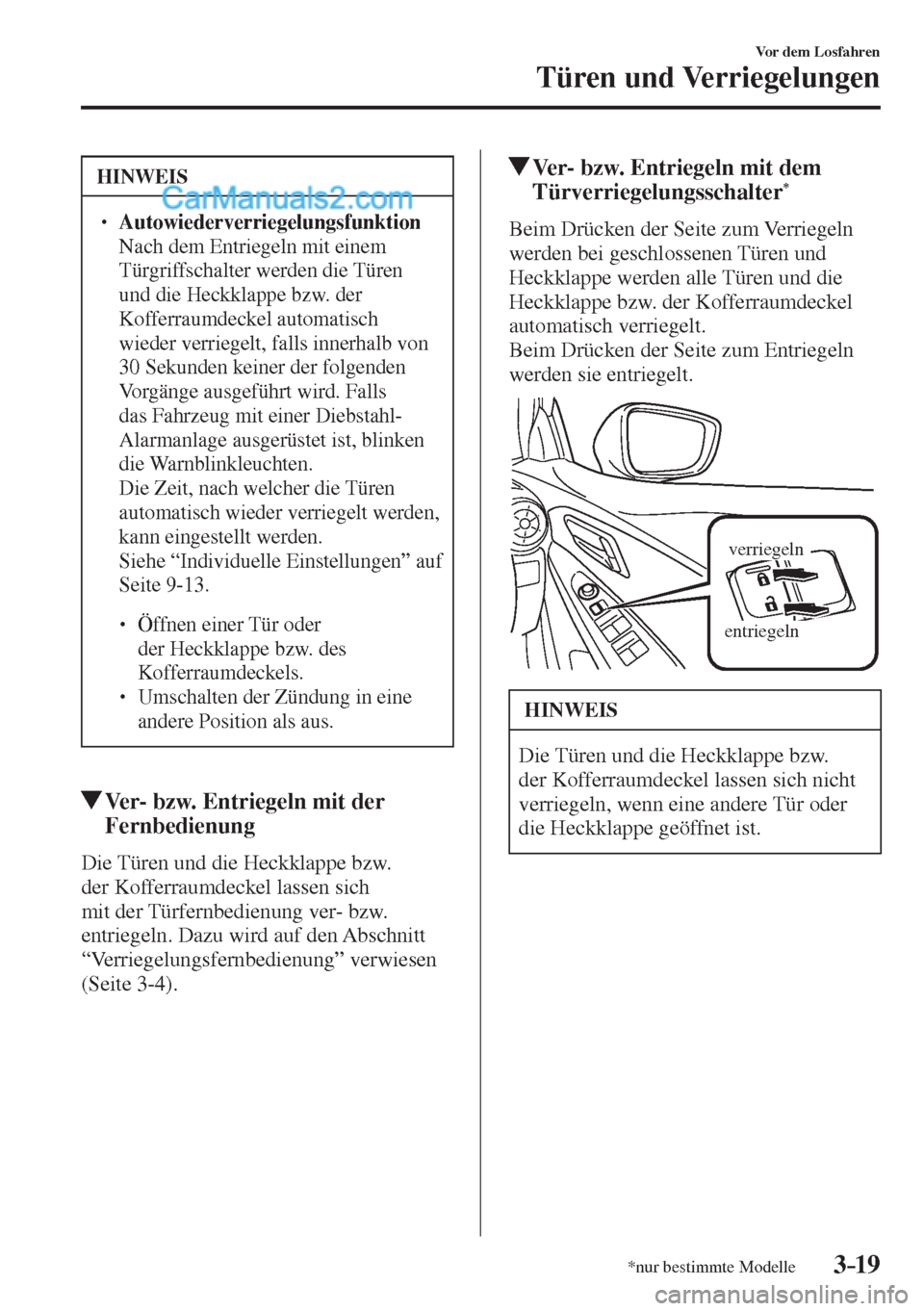

3–19
Vor dem Losfahren
Türen und Verriegelungen
*nur bestimmte Modelle
HINWEIS
  Autowiederverriegelungsfunktion  Nach dem Entriegeln mit einem
Türgriffschalter werden die Türen
und die Heckklappe bzw. der
Kofferraumdeckel automatisch
wieder verriegelt, falls innerhalb von
30 Sekunden keiner der folgenden
Vorgänge ausgeführt wird. Falls
das Fahrzeug mit einer Diebstahl-
Alarmanlage ausgerüstet ist, blinken
die Warnblinkleuchten.
 Die Zeit, nach welcher die Türen
automatisch wieder verriegelt werden,
kann eingestellt werden.
 Siehe “Individuelle Einstellungen” auf
Seite 9-13 .



 Öffnen einer Tür oder
der Heckklappe bzw. des
Kofferraumdeckels.



 Umschalten der Zündung in eine
andere Position als aus.
Ver- bzw. Entriegeln mit der
Fernbedienung
Die Türen und die Heckklappe bzw.
der Kofferraumdeckel lassen sich
mit der Türfernbedienung ver- bzw.
entriegeln. Dazu wird auf den Abschnitt
“Verriegelungsfernbedienung” verwiesen
(Seite 3-4 ).
Ver- bzw. Entriegeln mit dem
Türverriegelungsschalter *
Beim Drücken der Seite zum Verriegeln
werden bei geschlossenen Türen und
Heckklappe werden alle Türen und die
Heckklappe bzw. der Kofferraumdeckel
automatisch verriegelt.
Beim Drücken der Seite zum Entriegeln
werden sie entriegelt.

entriegelnverriegeln

HINWEIS
Die Türen und die Heckklappe bzw.
der Kofferraumdeckel lassen sich nicht
verriegeln, wenn eine andere Tür oder
die Heckklappe geöffnet ist.

3–48
Vor dem Losfahren
Sicherheitssystem
Änderungen und
Zusatzausrüstungen
Mazda kann für die richtige Funktion
der Wegfahrsperre und der Diebstahl-
Alarmanlage keine Garantie
übernehmen, wenn am System
Änderungen vorgenommen oder wenn
Zusatzausrüstungen eingebaut wurden.
VORSICHT
Um eine Beschädigung des Fahrzeugs
zu vermeiden, dürfen keine
Systemänderungen vorgenommen
oder Zusatzausrüstungen an der
Wegfahrsperre oder an der Diebstahl-
Alarmanlage des Fahrzeugs installiert
werden.
Wegfahrsperre
Mit der Wegfahrsperre lässt sich der Motor
nur mit einem Schlüssel anlassen, den das
System erkennt.

Mit einem dem System nicht bekannten
Schlüssel kann der Motor zum Schutz des
Fahrzeugs vor Diebstahl nicht angelassen
werden.
Wenden Sie sich beim Auftreten einer
Störung der Wegfahrsperre an einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
VORSICHT
  Durch nicht zugelassene Änderungen
und Modi¿ kationen kann die
Betriebserlaubnis der Vorrichtung
erlöschen.
  Beachten Sie die folgenden Punkte,
um zu vermeiden, dass der Schlüssel
beschädigt wird:



 Lassen Sie den Schlüssel nicht
fallen.



 Lassen Sie den Schlüssel nicht
nass werden.



 Setzen Sie den Schlüssel keinem
Magnetfeld aus.



 Schützen Sie den Schlüssel vor
hohen Temperaturen, legen Sie ihn
bei direkter Sonneneinstrahlung
nicht auf das Armaturenbrett oder
auf die Motorhaube.


 Falls der Motor mit dem richtigen
Schlüssel nicht angelassen werden
kann und die Diebstahlschutz-
Kontrollleuchte leuchtet oder blinkt,
kann eine Störung vorhanden sein.
Wenden Sie sich in diesem Fall
an einen autorisierten Mazda-
Vertragshändler/Servicepartner.

3–50
Vor dem Losfahren
Sicherheitssystem
*nur bestimmte Modelle
Deaktivieren
Das System wird deaktiviert, wenn die
Zündung mit dem richtigen Schlüssel auf
“ON” gestellt wird. Die Diebstahlwarn-
Kontrollleuchte leuchtet für ungefähr
3 Sekunden und erlischt danach. Falls
der Motor mit dem richtigen Schlüssel
nicht angelassen werden kann und die
Diebstahlschutz-Kontrollleuchte leuchtet
oder blinkt, versuchen Sie folgendes.
Kontrollieren Sie, ob sich der Schlüssel
im Signalübertragungsbereich be¿ ndet.
Schalten Sie die Zündung aus und
lassen Sie den Motor erneut an. Falls der
Motor nach drei oder mehr Versuchen
nicht angelassen werden kann, müssen
Sie sich an einen autorisierten Mazda-
Vertragshändler/Servicepartner wenden.
HINWEIS
  Falls die Diebstahlwarn-
Kontrollleuchte während der Fahrt
dauernd blinkt, darf der Motor
nicht abgestellt werden. Fahren
Sie zu einem autorisierten Mazda-
Vertragshändler/Servicepartner und
lassen Sie das System überprüfen.
Falls der Motor bei blinkender
Kontrollleuchte abgestellt wird, kann
er nicht wieder angelassen werden.
  Weil die elektronischen Codes bei
der Reparatur der Wegfahrsperre
zurückgestellt werden, werden die
Schlüssel benötigt. Bringen Sie
deshalb alle Schlüssel zu einem
autorisierten Mazda-Vertragshändler/
Servicepartner.
Diebstahl-Alarmanlage *
Beim Ansprechen der Diebstahl-
Alarmanlage oder der
Innenraumabsicherung werden zur
Verhinderung eines Fahrzeugdiebstahls
(mit Innenraumabsicherung) oder eines
Diebstahls von Gegenständen aus dem
Fahrzeug die Sirene bzw. das Horn und die
Warnblinkleuchten ausgelöst.

Das System funktioniert nur, wenn
es richtig aktiviert wurde. Führen Sie
deshalb beim Verlassen des Fahrzeugs die
Aktivierung richtig aus.
Innenraumabsicherung
*
Zur Innenraumabsicherung werden
Ultraschallwellen für die Erfassung von
Bewegungen im Fahrzeug verwendet,
um bei einem Eindringen eine Warnung
auszulösen.

Mit der Innenraumabsicherung werden
Bewegungen im Fahrzeuginnenraum
erfasst, sie kann jedoch auch unter
gewissen Bedingungen durch Vibrationen,
laute Geräusche, Wind oder Windströme
außerhalb des Fahrzeugs aktiviert werden.

3–51
Vor dem Losfahren
Sicherheitssystem
VORSICHT
Beachten Sie für eine richtige
Innenraumüberwachung die folgenden
Punkte:

 Hängen Sie an Kopfstützen und
Kleiderhaken keine Gegenstände
oder Kleidungsstücke auf.
  Stellen Sie die
Sonnenblendenverlängerung wieder
zurück.
  Der Sensor für die
Innenraumabsicherung darf nicht
abgedeckt oder mit Gegenständen
überdeckt werden.
  Der Sensor der
Innenraumabsicherung darf
nicht verschmutzt oder mit einer
Flüssigkeit abgerieben werden.
  Es dürfen keine Stöße auf den
Sensor oder die Sensorblende der
Innenraumabsicherung einwirken.
  Es dürfen nur Original-Mazda-Sitze
verwendet werden.
  Um die Innenraumabsicherung nicht
zu beeinträchtigen, dürfen keine
Gegenstände in der Nähe des Sensors
höher als die Kopfstützen angeordnet
werden.

Innenraumabsicherung
und Sensorblende

Bedienung
Bedingungen für die Auslösung der
Sirene bzw. des Horns
Wenn das System wie folgt ausgelöst
wird, ertönt die Sirene bzw. das Horn
abwechslungsweise und die Warnblinker
blinken für ungefähr 30 Sekunden:



 Entriegeln einer Tür mit einem
Türverriegelungsknopf.



 Gewaltsames Aufbrechen einer Tür, der
Motorhaube oder des Kofferraumdeckels
bzw. der Heckklappe.



 Öffnen der Motorhaube mit dem
Entriegelungszug.



 Einschalten der Zündung auf “ON” ohne
Betätigung des Motorstartknopfs.



 (Mit Innenraumabsicherung)
 Erfassen einer Bewegung im Fahrzeug
durch die Innenraumabsicherung.

Falls eine der oben stehenden
Bedingungen weiter besteht, wird das
System erneut ausgelöst (bis zu 10 Mal).



 (Mit Innenraumabsicherung)
 Abklemmen der Batterieklemmen (die
Warnblinkleuchten blinken nicht).

Das System wird ungefähr 10 Mal
ausgelöst.
HINWEIS
  Die Heckklappe bzw. der
Kofferraumdeckel kann bei
aktivierter Diebstahl-Alarmanlage
nicht geöffnet werden.
  Falls die Batterie bei aktivierter
Diebstahl-Alarmanlage entladen ist,
ertönt die Sirene bzw. das Horn und
blinken die Warnblinker, wenn die
Batterie aufgeladen oder ersetzt wird.
