4–41
Cuando conduce
Grupo de instrumentos y pantalla

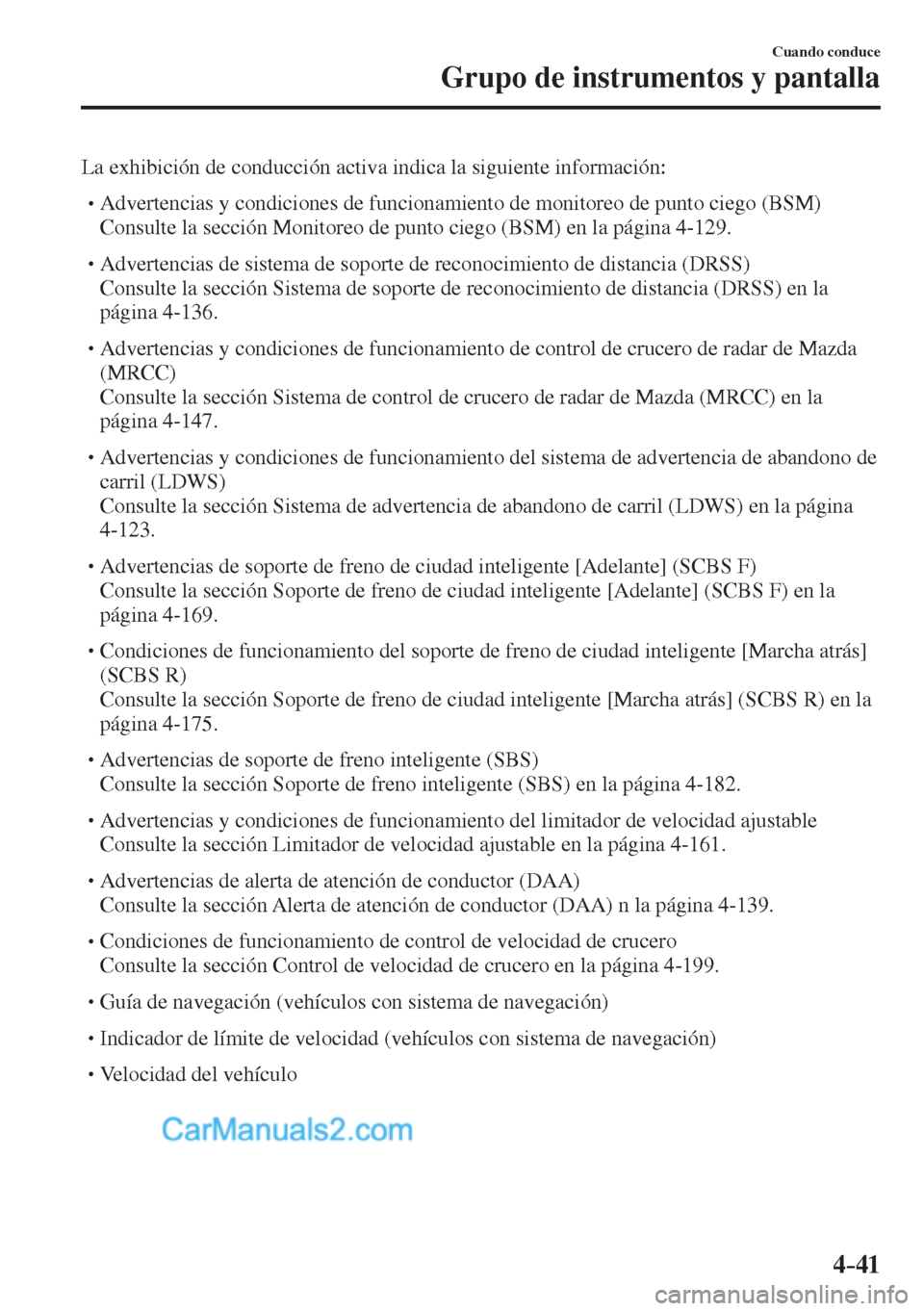

La exhibición de conducción activa indica la siguiente información:


 Advertencias y condiciones de funcionamiento de monitoreo de punto ciego (BSM)
 Consulte la sección Monitoreo de punto ciego (BSM) en la página 4-129 .



 Advertencias de sistema de soporte de reconocimiento de distancia (DRSS)
 Consulte la sección Sistema de soporte de reconocimiento de distancia (DRSS) en la
página 4-136 .



 Advertencias y condiciones de funcionamiento de control de crucero de radar de Mazda
(MRCC)
  Consulte la sección Sistema de control de crucero de radar de Mazda (MRCC) en la
página 4-147 .



 Advertencias y condiciones de funcionamiento del sistema de advertencia de abandono de
carril (LDWS)
  Consulte la sección Sistema de advertencia de abandono de carril (LDWS) en la página
4-123 .



 Advertencias de soporte de freno de ciudad inteligente [Adelante] (SCBS F)
 Consulte la sección Soporte de freno de ciudad inteligente [Adelante] (SCBS F) en la
página 4-169 .



 Condiciones de funcionamiento del soporte de freno de ciudad inteligente [Marcha atrás]
(SCBS R)
  Consulte la sección Soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) en la
página 4-175 .



 Advertencias de soporte de freno inteligente (SBS)
 Consulte la sección Soporte de freno inteligente (SBS) en la página 4-182 .



 Advertencias y condiciones de funcionamiento del limitador de velocidad ajustable
 Consulte la sección Limitador de velocidad ajustable en la página 4-161 .



 Advertencias de alerta de atención de conductor (DAA)
 Consulte la sección Alerta de atención de conductor (DAA) n la página 4-139 .



 Condiciones de funcionamiento de control de velocidad de crucero
 Consulte la sección Control de velocidad de crucero en la página 4-199 .



 Guía de navegación (vehículos con sistema de navegación)



 Indicador de límite de velocidad (vehículos con sistema de navegación)



 Velocidad del vehículo

4–42
Cuando conduce
Grupo de instrumentos y pantalla
Cada ajuste/con¿ guración para la exhibición de conducción activa se puede realizar en la
exhibición central.

1. Seleccione el ícono en la pantalla inicial y la exhibición en la pantalla de ajustes.
2. Seleccione la lengüeta AD-Disp.
3. Seleccione el ítem deseado y realice el ajuste/con¿ guración.




 Método para ajuste de brillo de pantalla (automático/manual)



 Ajustes iniciales de brillo de pantalla (ajuste automático seleccionado)



 Ajuste de brillo de pantalla (ajuste manual seleccionado)



 Posición de exhibición de la exhibición de conducción activa (altura de exhibición)



 Ajuste de ángulo de exhibición de conducción activa (corrección de ángulo de
exhibición)



 Exhibición/No exhibición de giro por giro (TBT) (guía de navegación)



 Se puede cambiar el tiempo de exhibición del nombre de calle (guía de navegación)



 Exhibición de conducción activa ON/OFF (indicación)



 Ajustes de reposición (reposición)
NOTA
El nombre de la calle podría no exhibirse dependiendo en el mercado y la región.

4–43
Cuando conduce
Grupo de instrumentos y pantalla

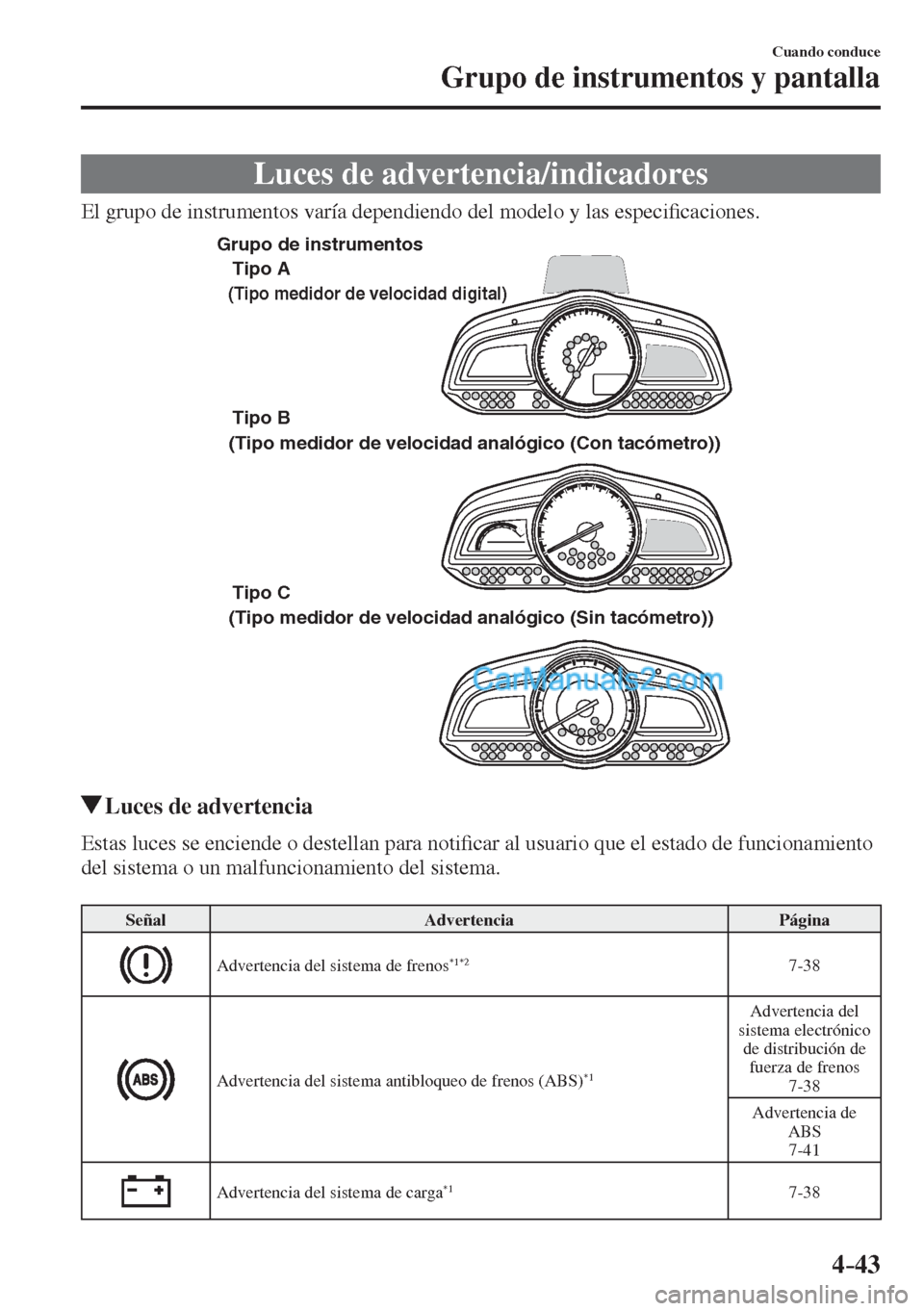

Luces de advertencia/indicadores
El grupo de instrumentos varía dependiendo del modelo y las especi¿ caciones.

Tipo A
Tipo B
Tipo C
(Tipo medidor de velocidad digital)
(Tipo medidor de velocidad analógico (Con tacómetro))
(Tipo medidor de velocidad analógico (Sin tacómetro)) Grupo de instrumentos

Luces de advertencia
Estas luces se enciende o destellan para noti¿ car al usuario que el estado de funcionamiento
del sistema o un malfuncionamiento del sistema.

Señal Advertencia Página

Advertencia del sistema de frenos *1*2 7-38

Advertencia del sistema antibloqueo de frenos (ABS) *1 Advertencia del
sistema electrónico
de distribución de
fuerza de frenos
7-38
Advertencia de
ABS
7-41

Advertencia del sistema de carga *1 7-38

4–44
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.

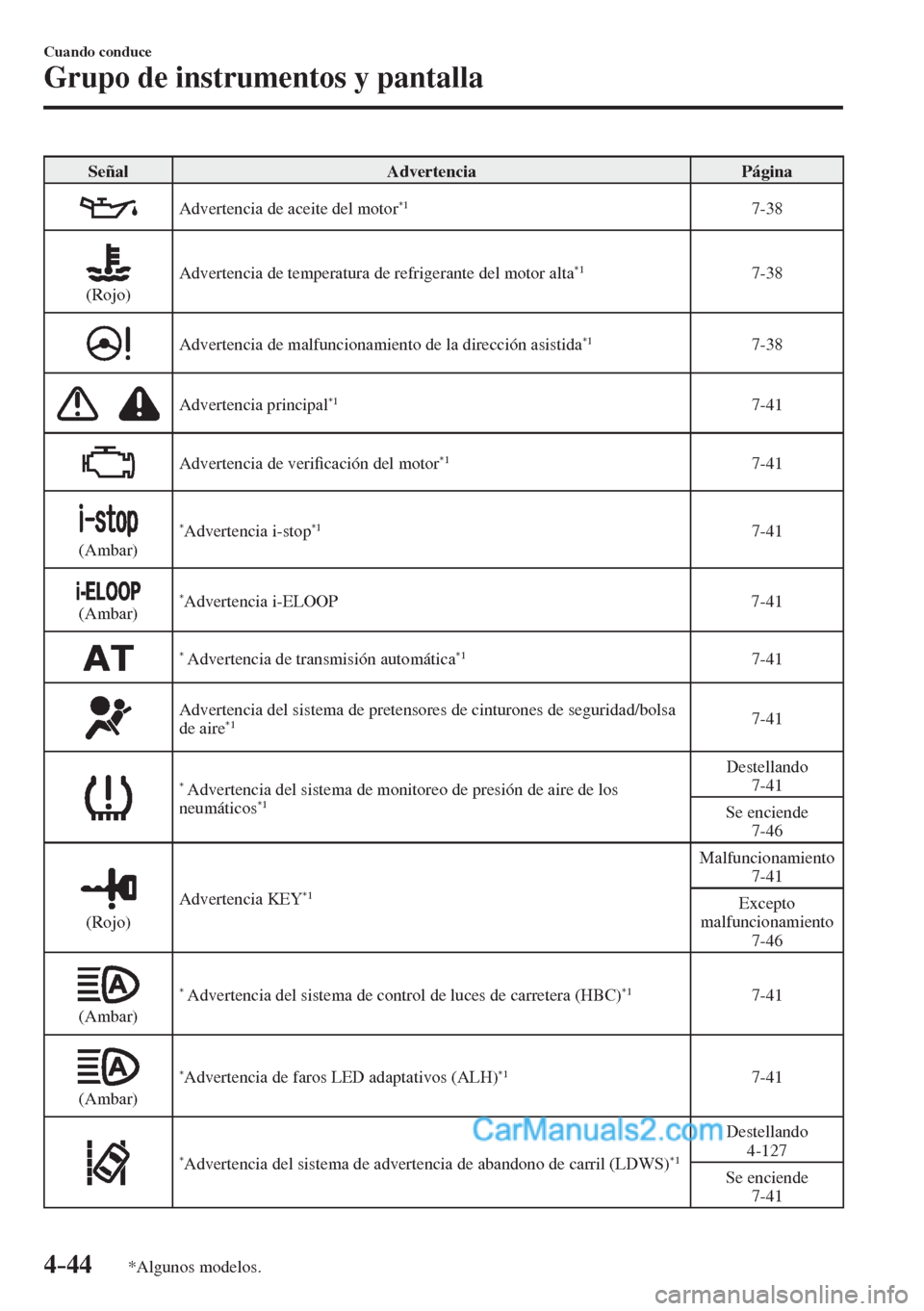

Señal Advertencia Página

Advertencia de aceite del motor *1 7-38


(Rojo) Advertencia de temperatura de refrigerante del motor alta *1 7-38

Advertencia de malfuncionamiento de la dirección asistida *1 7-38

Advertencia principal *1 7-41

Advertencia de veri¿ cación del motor *1 7-41


(Ambar) * Advertencia i-stop *1 7-41


(Ambar) * Advertencia i-ELOOP 7-41

* Advertencia de transmisión automática *1 7-41

Advertencia del sistema de pretensores de cinturones de seguridad/bolsa
de aire *1 7-41


* Advertencia del sistema de monitoreo de presión de aire de los
neumáticos *1 Destellando
7-41
Se enciende
7-46


(Rojo) Advertencia KEY *1 Malfuncionamiento
7-41
Excepto
malfuncionamiento
7-46


(Ambar) * Advertencia del sistema de control de luces de carretera (HBC) *1 7-41


(Ambar) * Advertencia de faros LED adaptativos (ALH) *1 7-41

* Advertencia del sistema de advertencia de abandono de carril (LDWS) *1 Destellando
4-127
Se enciende
7-41

4–45
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.

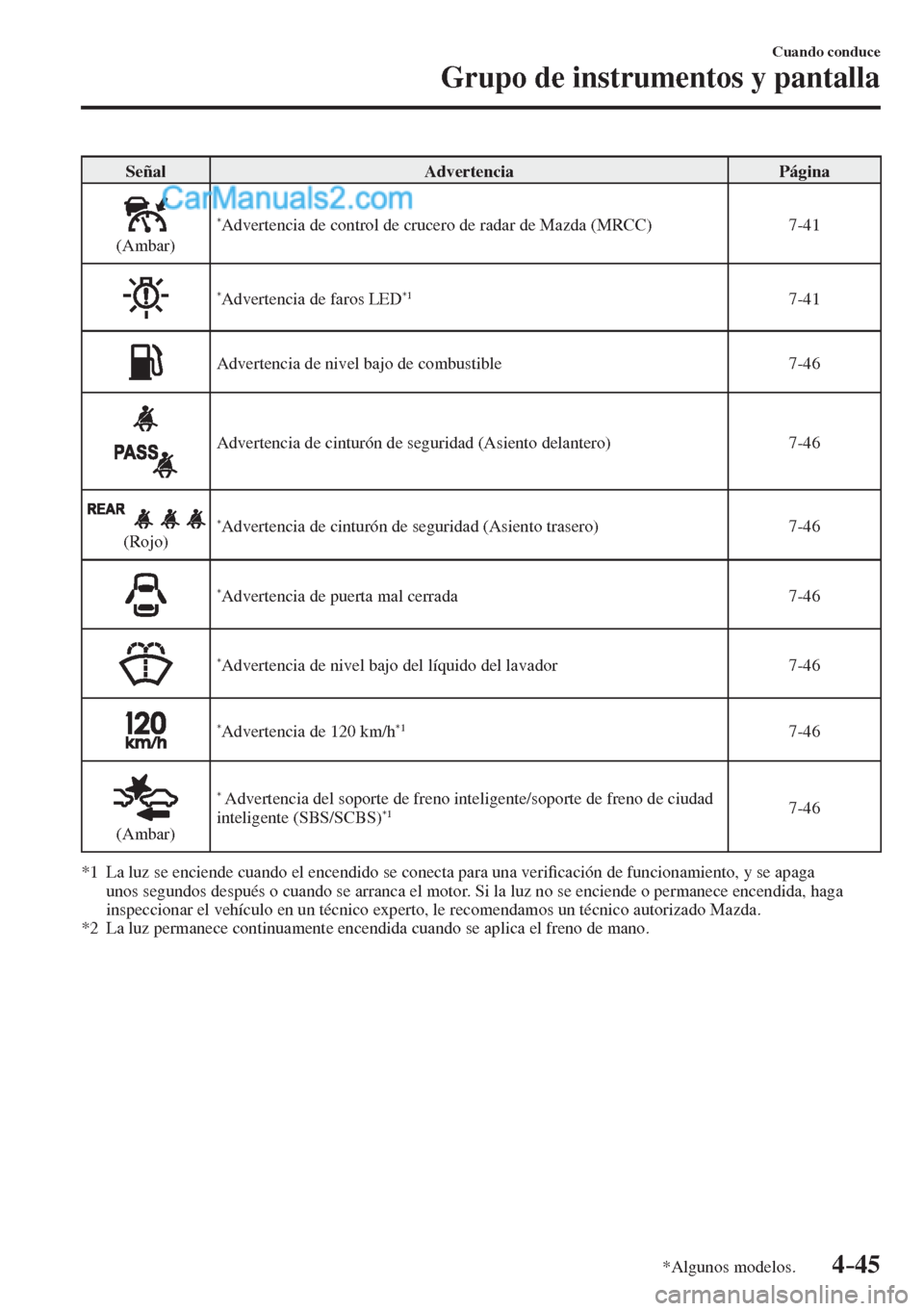

Señal Advertencia Página


(Ambar) * Advertencia de control de crucero de radar de Mazda (MRCC) 7-41

* Advertencia de faros LED *1 7-41

Advertencia de nivel bajo de combustible 7-46

Advertencia de cinturón de seguridad (Asiento delantero) 7-46


(Rojo) * Advertencia de cinturón de seguridad (Asiento trasero) 7-46

* Advertencia de puerta mal cerrada 7-46

* Advertencia de nivel bajo del líquido del lavador 7-46

* Advertencia de 120 km/h *1 7-46


(Ambar)
* Advertencia del soporte de freno inteligente/soporte de freno de ciudad
inteligente (SBS/SCBS) *1 7-46
*1 La luz se enciende cuando el encendido se conecta para una veri¿ cación de funcionamiento, y se apaga
unos segundos después o cuando se arranca el motor. Si la luz no se enciende o permanece encendida, haga
inspeccionar el vehículo en un técnico experto, le recomendamos un técnico autorizado Mazda.
*2 La luz permanece continuamente encendida cuando se aplica el freno de mano.

4–46
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.

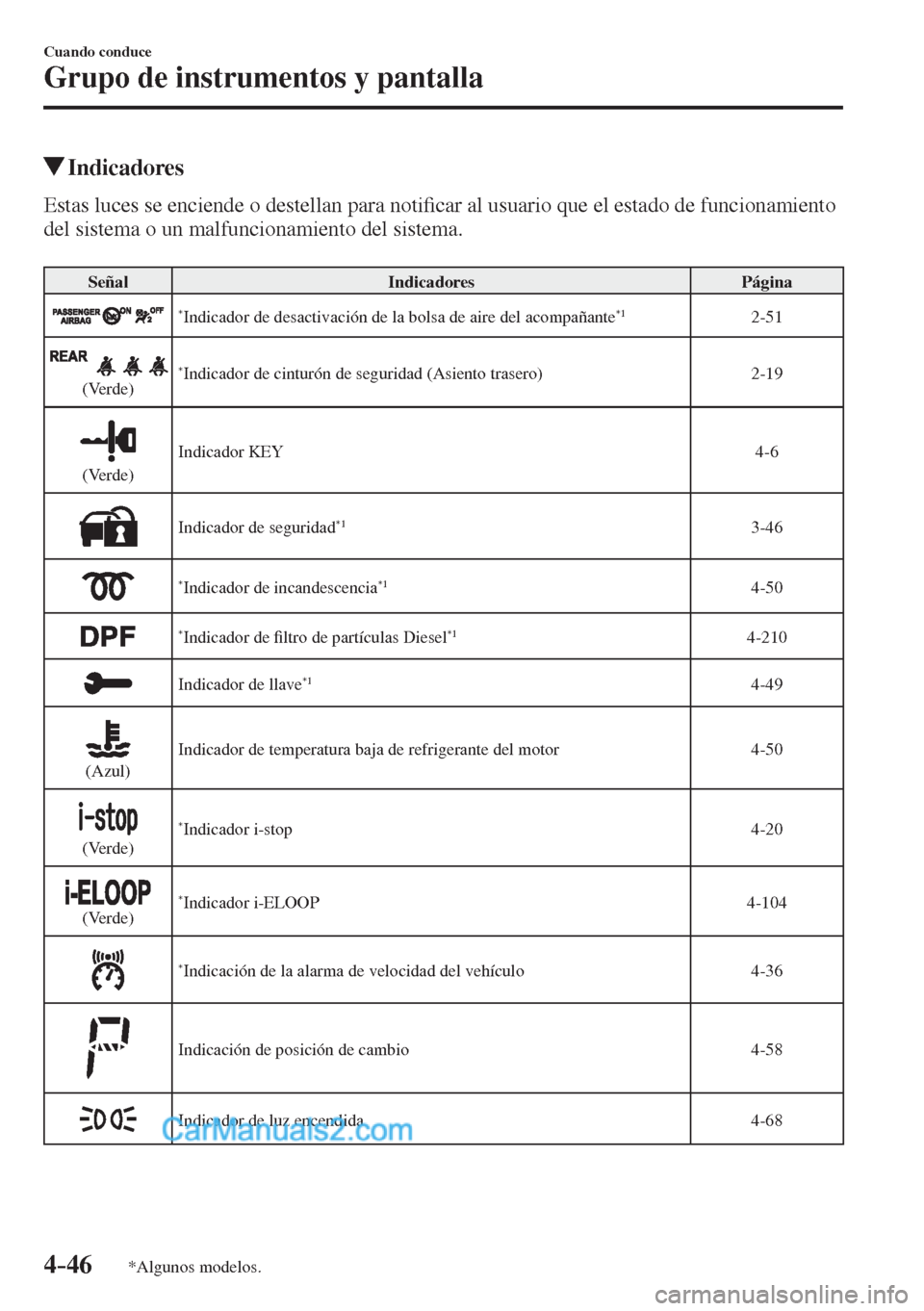

Indicadores
Estas luces se enciende o destellan para noti¿ car al usuario que el estado de funcionamiento
del sistema o un malfuncionamiento del sistema.

Señal Indicadores Página

* Indicador de desactivación de la bolsa de aire del acompañante *1 2-51


(Verde) * Indicador de cinturón de seguridad (Asiento trasero) 2-19


(Verde) Indicador KEY 4-6

Indicador de seguridad *1 3-46

* Indicador de incandescencia *1 4-50

* Indicador de ¿ ltro de partículas Diesel *1 4-210

Indicador de llave *1 4-49


(Azul) Indicador de temperatura baja de refrigerante del motor 4-50


(Verde) * Indicador i-stop 4-20


(Verde) * Indicador i-ELOOP 4-104

* Indicación de la alarma de velocidad del vehículo 4-36

Indicación de posición de cambio 4-58

Indicador de luz encendida 4-68

4–47
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.

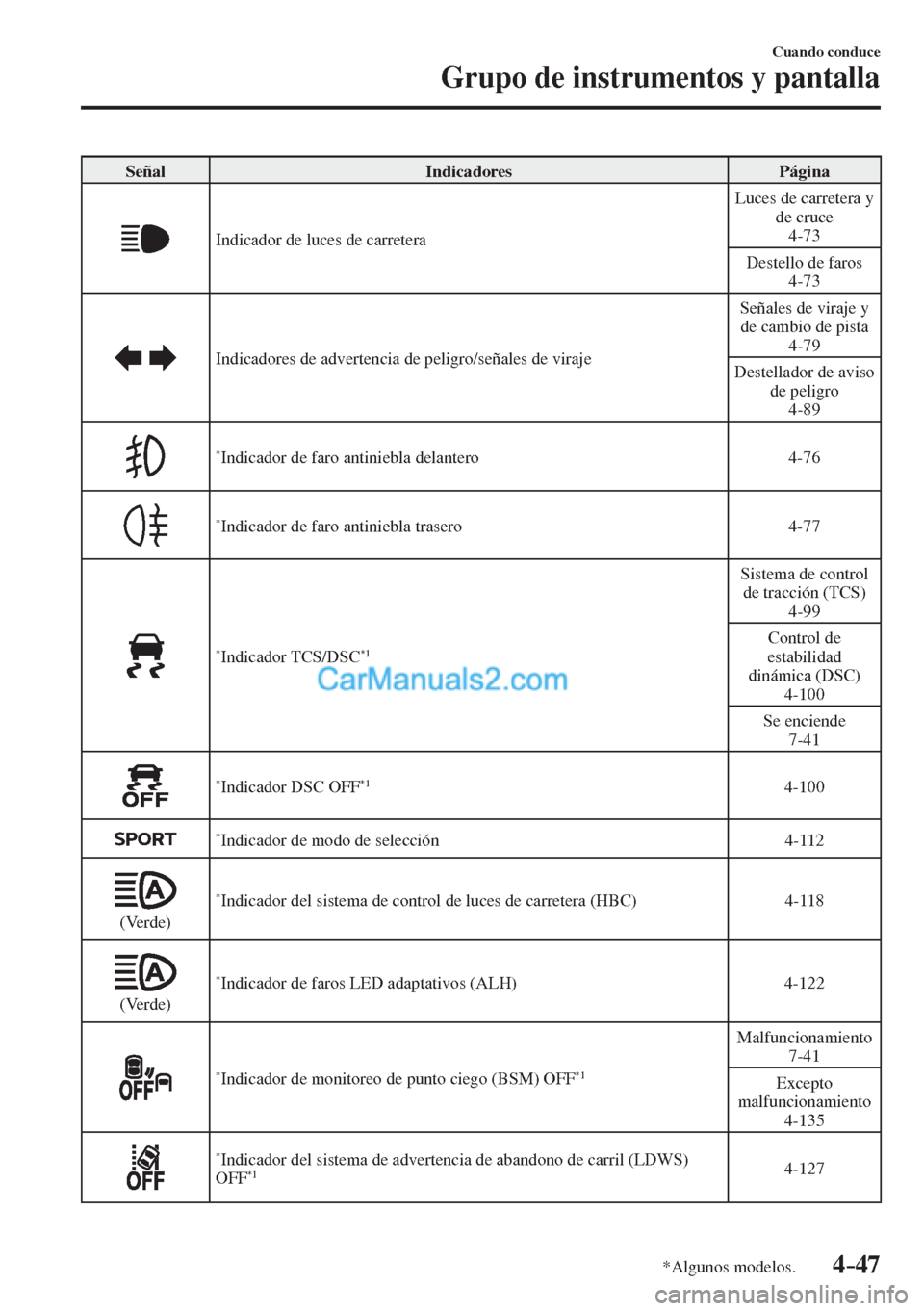

Señal Indicadores Página

Indicador de luces de carretera Luces de carretera y
de cruce
4-73
Destello de faros
4-73

Indicadores de advertencia de peligro/señales de viraje Señales de viraje y
de cambio de pista
4-79
Destellador de aviso
de peligro
4-89

* Indicador de faro antiniebla delantero 4-76

* Indicador de faro antiniebla trasero 4-77

* Indicador TCS/DSC *1 Sistema de control
de tracción (TCS)
4-99
Control de
estabilidad
dinámica (DSC)
4-100
Se enciende
7-41

* Indicador DSC OFF *1 4-100


* Indicador de modo de selección 4-112


(Verde) * Indicador del sistema de control de luces de carretera (HBC) 4-118


(Verde) * Indicador de faros LED adaptativos (ALH) 4-122

* Indicador de monitoreo de punto ciego (BSM) OFF *1 Malfuncionamiento
7-41
Excepto
malfuncionamiento
4-135


* Indicador del sistema de advertencia de abandono de carril (LDWS)
OFF *1 4-127

4–48
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.

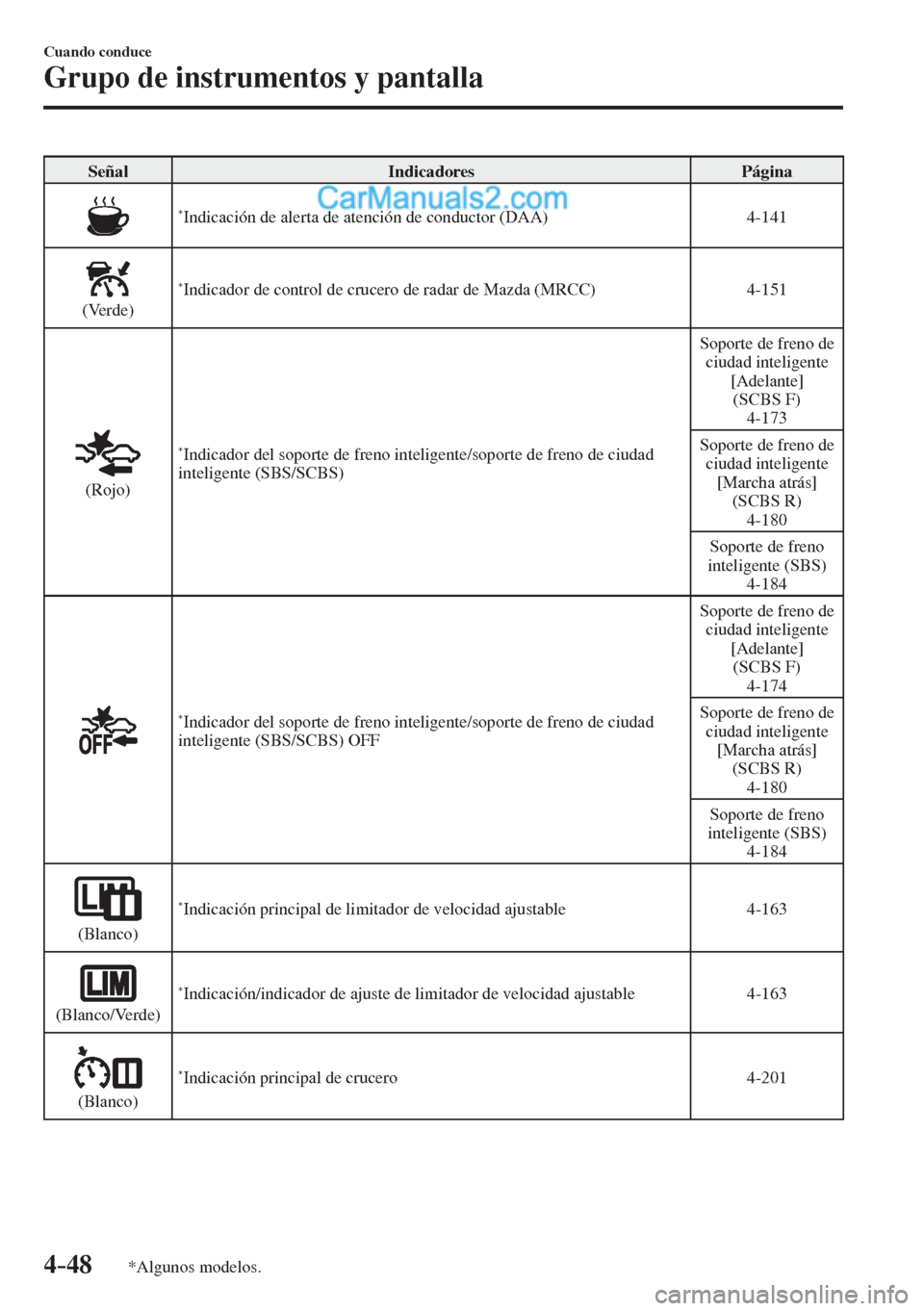

Señal Indicadores Página

* Indicación de alerta de atención de conductor (DAA) 4-141


(Verde) * Indicador de control de crucero de radar de Mazda (MRCC) 4-151


(Rojo)
* Indicador del soporte de freno inteligente/soporte de freno de ciudad
inteligente (SBS/SCBS) Soporte de freno de
ciudad inteligente
[Adelante]
(SCBS F)
4-173
Soporte de freno de
ciudad inteligente
[Marcha atrás]
(SCBS R)
4-180
Soporte de freno
inteligente (SBS)
4-184


* Indicador del soporte de freno inteligente/soporte de freno de ciudad
inteligente (SBS/SCBS) OFF Soporte de freno de
ciudad inteligente
[Adelante]
(SCBS F)
4-174
Soporte de freno de
ciudad inteligente
[Marcha atrás]
(SCBS R)
4-180
Soporte de freno
inteligente (SBS)
4-184


(Blanco) * Indicación principal de limitador de velocidad ajustable 4-163


(Blanco/Verde) * Indicación/indicador de ajuste de limitador de velocidad ajustable 4-163


(Blanco) * Indicación principal de crucero 4-201

4–49
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Indicadores Página


(Blanco/Verde) * Indicación/indicador de ajuste de velocidad de crucero 4-201
*1 La luz se enciende cuando el encendido se conecta para una veri¿ cación de funcionamiento, y se apaga
unos segundos después o cuando se arranca el motor. Si la luz no se enciende o permanece encendida, haga
inspeccionar el vehículo en un técnico experto, le recomendamos un técnico autorizado Mazda.

Indicador de llave

Cuando el encendido se cambia a ON, el
indicador de llave se enciende y luego se
apaga después de algunos segundos.

El indicador de llave se enciende cuando
se alcanza el período de mantenimiento
programado. Veri¿ que el contenido y
realice el mantenimiento.
Consulte la sección Monitor de
mantenimiento en la página 6-14 .
SKYACTIV-D 1.5
El indicador de llave de tuercas se
enciende en las siguientes condiciones:



 El aceite de motor está deteriorado.



 El nivel de aceite del motor está
próximo a la marca MIN en la varilla
indicadora o menos de la marca MIN.
*


 El nivel de aceite del motor está
próximo a la marca X en la varilla
indicadora o excede la marca X.
*
V e r i¿ que el aceite de motor. Consulte la
sección Control del nivel de aceite del
motor en la página 6-28 .
Cambie el aceite de motor si el indicador
de llave no se apaga incluso si el nivel de
aceite de motor se encuentra en el rango
normal.
NOTA
  Dependiendo de las condiciones de
uso del vehículo, el indicador de
llave de tuercas podría encenderse
por razones diferentes del período de
mantenimiento programado.
  Cuando se cambie el aceite de motor,
será necesario reponer la unidad de
control del motor del vehículo.
 Su técnico autorizado Mazda podrá
reponer la unidad de control del
motor de lo contrario consulte la
página 6-27 por el procedimiento
de reposición de la unidad de control
del motor del vehículo.

4–50
Cuando conduce
Grupo de instrumentos y pantalla
Indicador de temperatura baja de
refrigerante del motor (Azul)

La luz se enciende continuamente cuando
la temperatura de refrigerante del motor
está baja y se desconecta después que el
motor está caliente.
Si el indicador de temperatura baja
del refrigerante del motor permanece
encendida después que el motor
está lo su¿ cientemente caliente, el
sensor de temperatura puede tener un
malfuncionamiento. Consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Indicador de incandescencia
(SKYACTIV-D 1.5)

Esta luz se enciende cuando el encendido
está en ON.
Se apaga cuando las bujías de
incandescencia están calientes. Si se
deja el encendido en ON durante un
largo período de tiempo sin que el motor
funcione después que las bujías de
incandescencia se hayan calentado, las
bujías de incandescencia se podrían volver
a calentar lo que hará que se encienda el
indicador de incandescencia.
