MAZDA MODEL 2 2017 Manual del propietario (in Spanish)

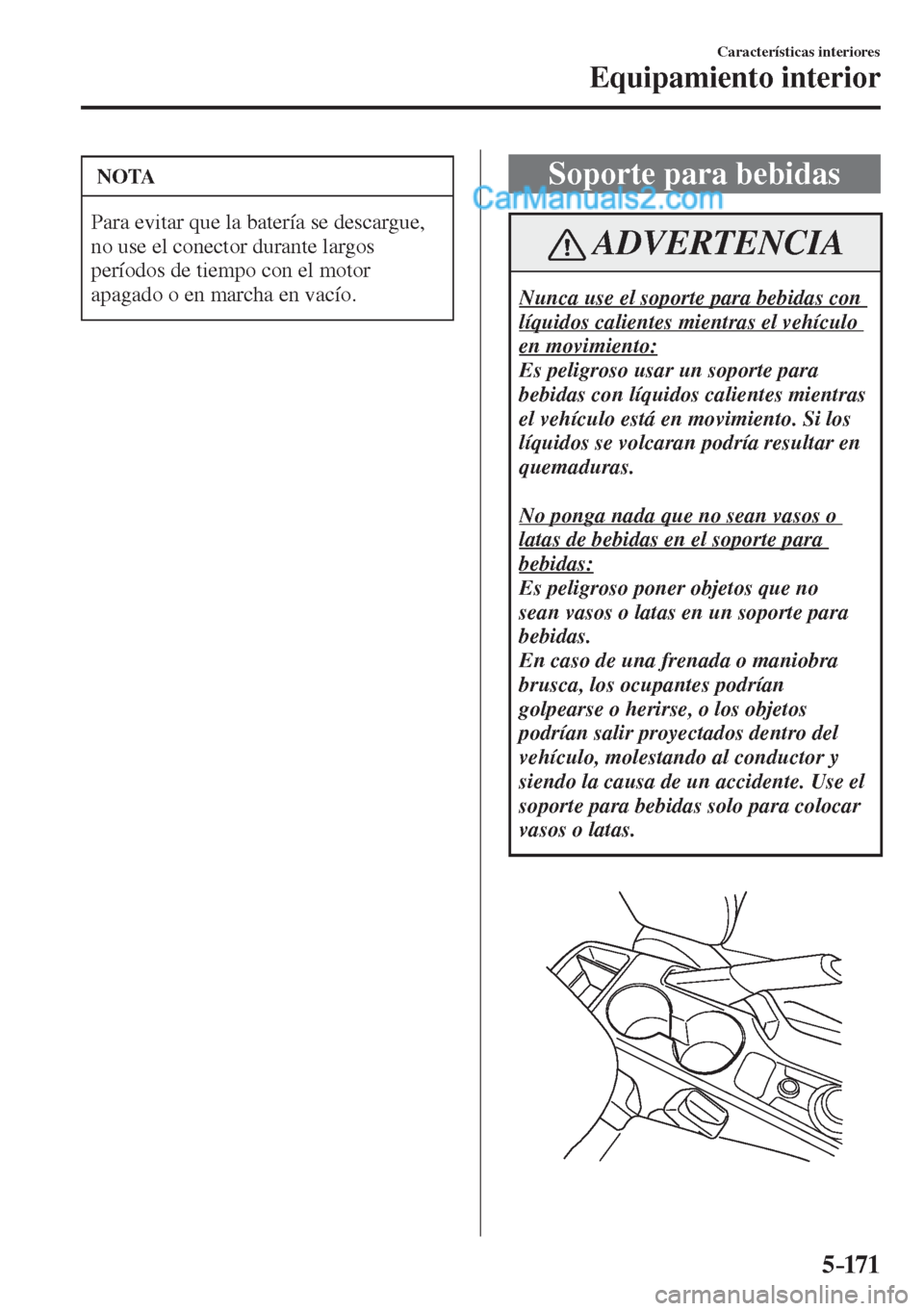

5–171
Características interiores
Equipamiento interior
NOTA
Para evitar que la batería se descargue,
no use el conector durante largos
períodos de tiempo con el motor
apagado o en marcha en vacío.
Soporte para bebidas
ADVERTENCIA
Nunca use el soporte para bebidas con
líquidos calientes mientras el vehículo
en movimiento:
Es peligroso usar un soporte para
bebidas con líquidos calientes mientras
el vehículo está en movimiento. Si los
líquidos se volcaran podría resultar en
quemaduras.

No ponga nada que no sean vasos o
latas de bebidas en el soporte para
bebidas:
Es peligroso poner objetos que no
sean vasos o latas en un soporte para
bebidas.
En caso de una frenada o maniobra
brusca, los ocupantes podrían
golpearse o herirse, o los objetos
podrían salir proyectados dentro del
vehículo, molestando al conductor y
siendo la causa de un accidente. Use el
soporte para bebidas solo para colocar
vasos o latas.

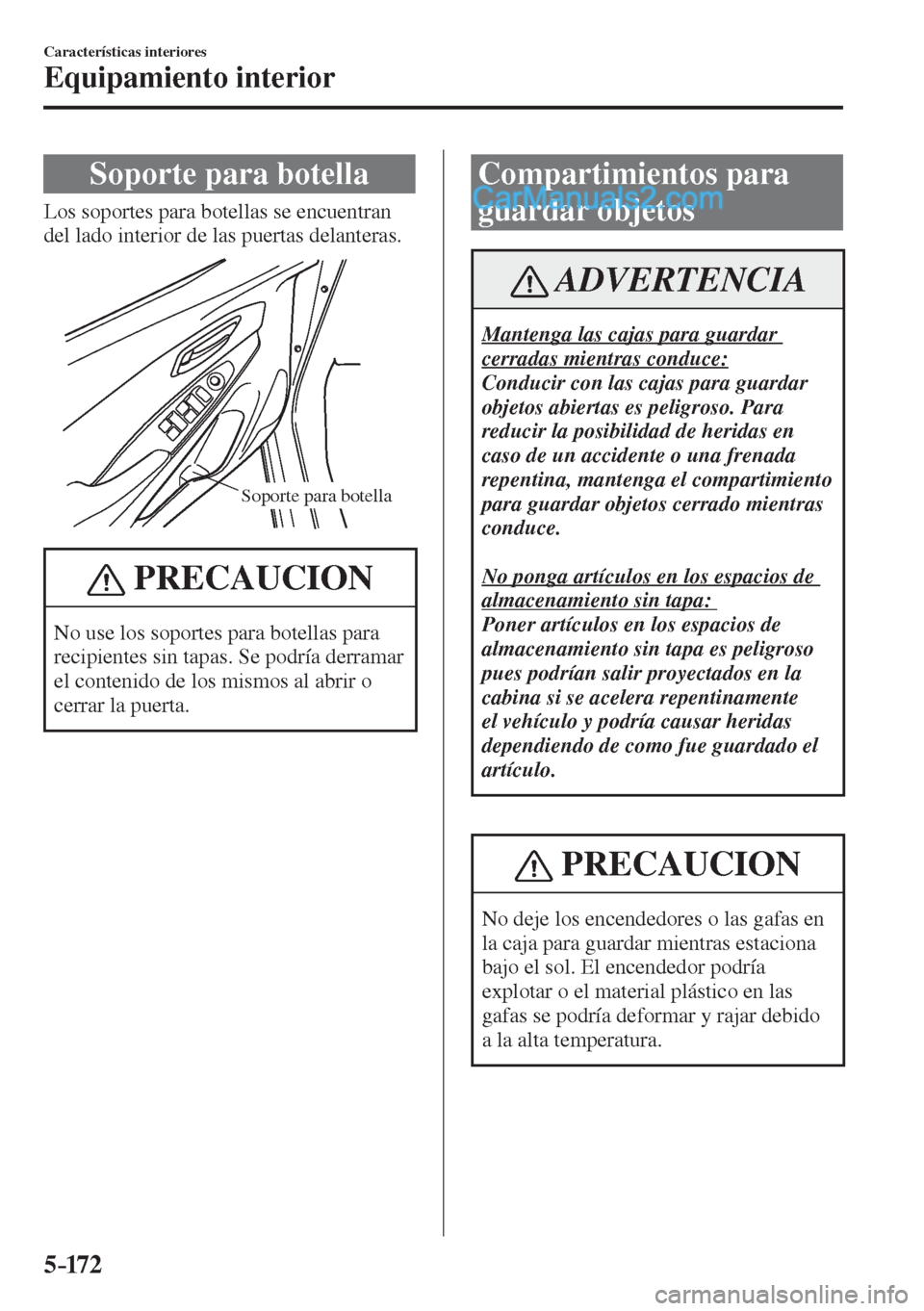

5–172
Características interiores
Equipamiento interior
Soporte para botella
Los soportes para botellas se encuentran
del lado interior de las puertas delanteras.

Soporte para botella

PRECAUCION
No use los soportes para botellas para
recipientes sin tapas. Se podría derramar
el contenido de los mismos al abrir o
cerrar la puerta.
Compartimientos para
guardar objetos
ADVERTENCIA
Mantenga las cajas para guardar
cerradas mientras conduce:
Conducir con las cajas para guardar
objetos abiertas es peligroso. Para
reducir la posibilidad de heridas en
caso de un accidente o una frenada
repentina, mantenga el compartimiento
para guardar objetos cerrado mientras
conduce.

No ponga artículos en los espacios de
almacenamiento sin tapa:
Poner artículos en los espacios de
almacenamiento sin tapa es peligroso
pues podrían salir proyectados en la
cabina si se acelera repentinamente
el vehículo y podría causar heridas
dependiendo de como fue guardado el
artículo.
PRECAUCION
No deje los encendedores o las gafas en
la caja para guardar mientras estaciona
bajo el sol. El encendedor podría
explotar o el material plástico en las
gafas se podría deformar y rajar debido
a la alta temperatura.

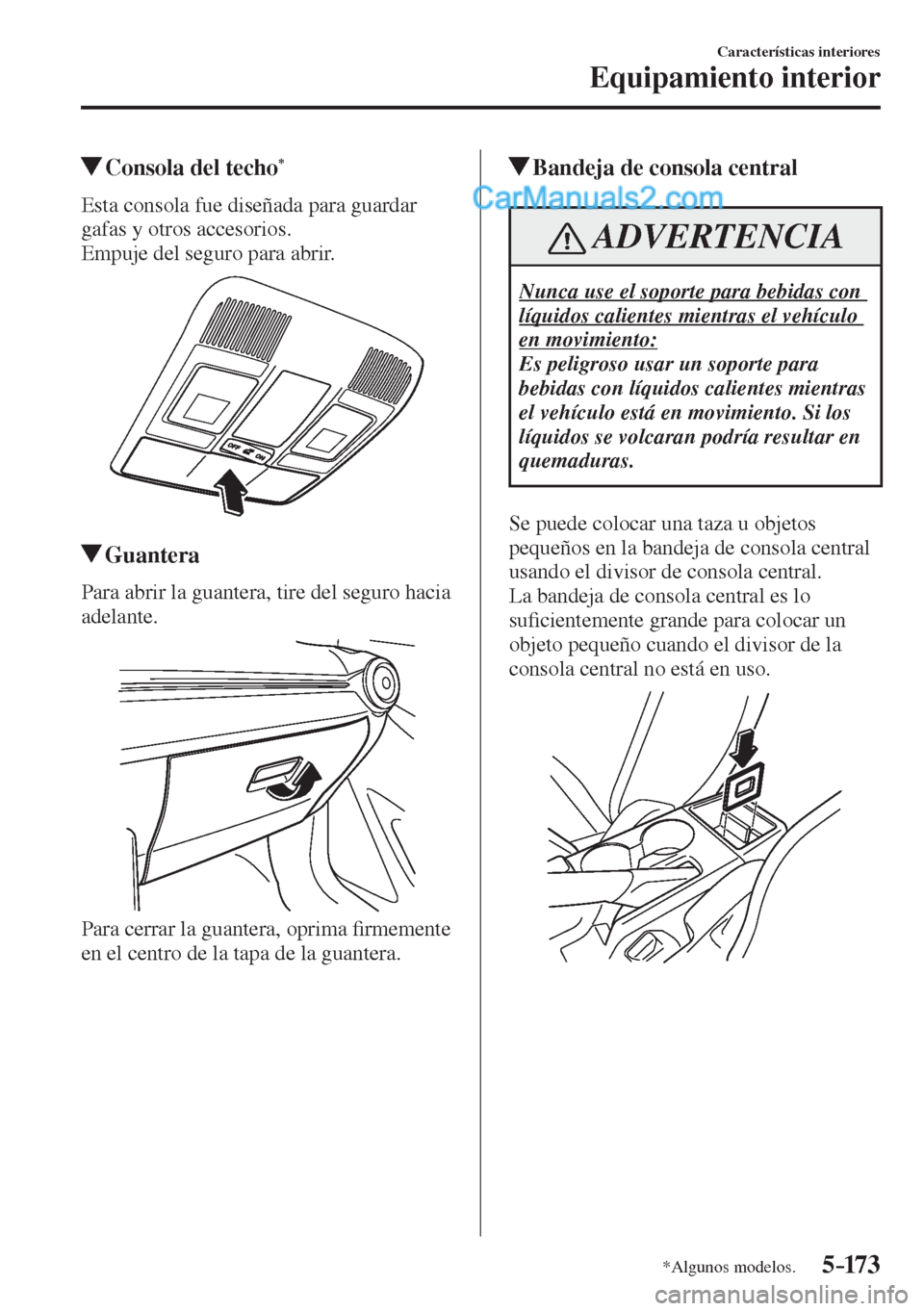

5–173
Características interiores
Equipamiento interior
*Algunos modelos.
Consola del techo *
Esta consola fue diseñada para guardar
gafas y otros accesorios.
Empuje del seguro para abrir.


Guantera
Para abrir la guantera, tire del seguro hacia
adelante.


Para cerrar la guantera, oprima ¿ rmemente
en el centro de la tapa de la guantera.
Bandeja de consola central
ADVERTENCIA
Nunca use el soporte para bebidas con
líquidos calientes mientras el vehículo
en movimiento:
Es peligroso usar un soporte para
bebidas con líquidos calientes mientras
el vehículo está en movimiento. Si los
líquidos se volcaran podría resultar en
quemaduras.
Se puede colocar una taza u objetos
pequeños en la bandeja de consola central
usando el divisor de consola central.
La bandeja de consola central es lo
su¿ cientemente grande para colocar un
objeto pequeño cuando el divisor de la
consola central no está en uso.

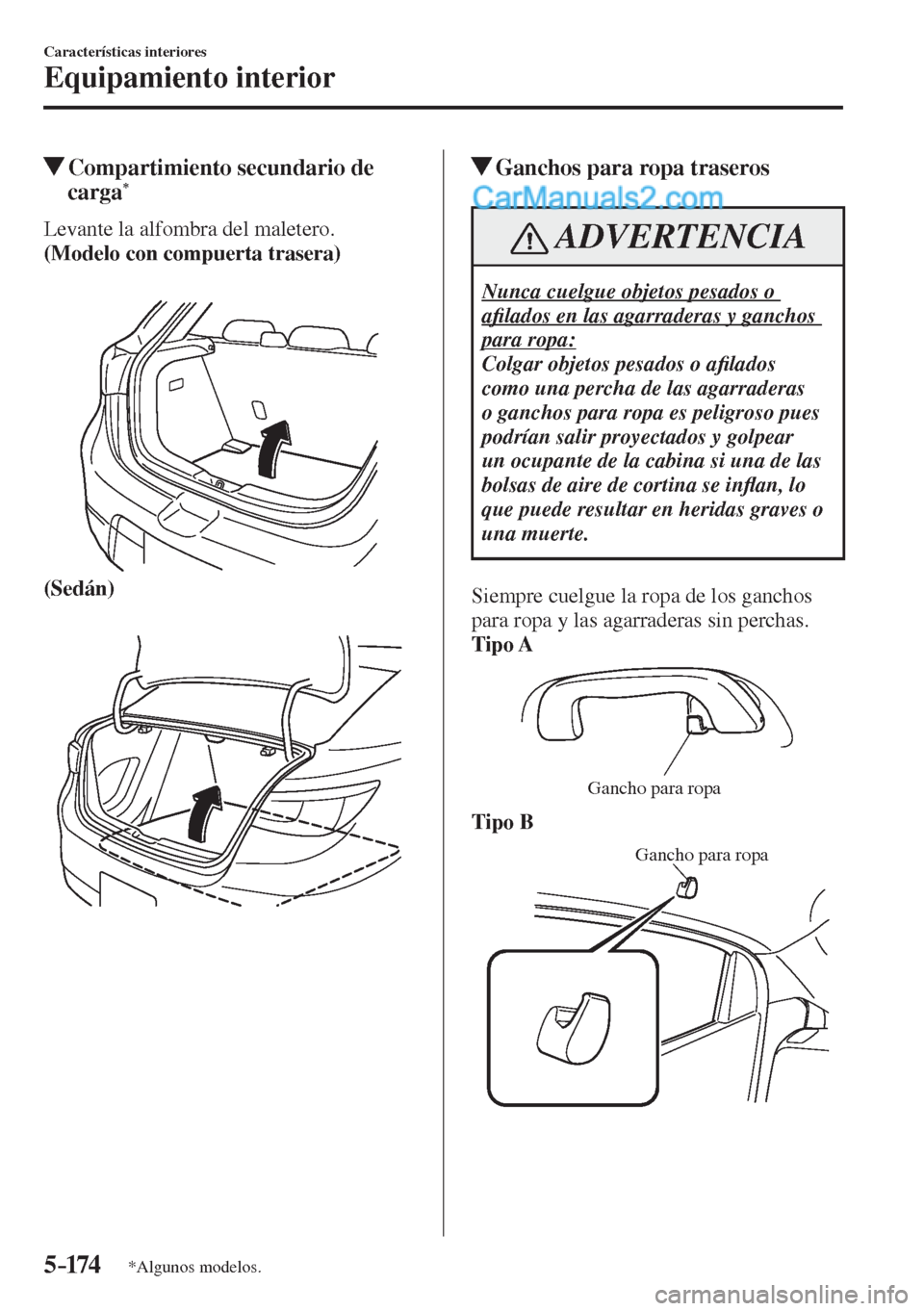

5–174
Características interiores
Equipamiento interior
*Algunos modelos.
Compartimiento secundario de
carga *
Levante la alfombra del maletero.
(Modelo con compuerta trasera)



(Sedán)



Ganchos para ropa traseros
ADVERTENCIA
Nunca cuelgue objetos pesados o
a¿ lados en las agarraderas y ganchos
para ropa:
Colgar objetos pesados o a¿ lados
como una percha de las agarraderas
o ganchos para ropa es peligroso pues
podrían salir proyectados y golpear
un ocupante de la cabina si una de las
bolsas de aire de cortina se inÀ an, lo
que puede resultar en heridas graves o
una muerte.
Siempre cuelgue la ropa de los ganchos
para ropa y las agarraderas sin perchas.
Tipo A

Gancho para ropa
Tipo B

Gancho para ropa

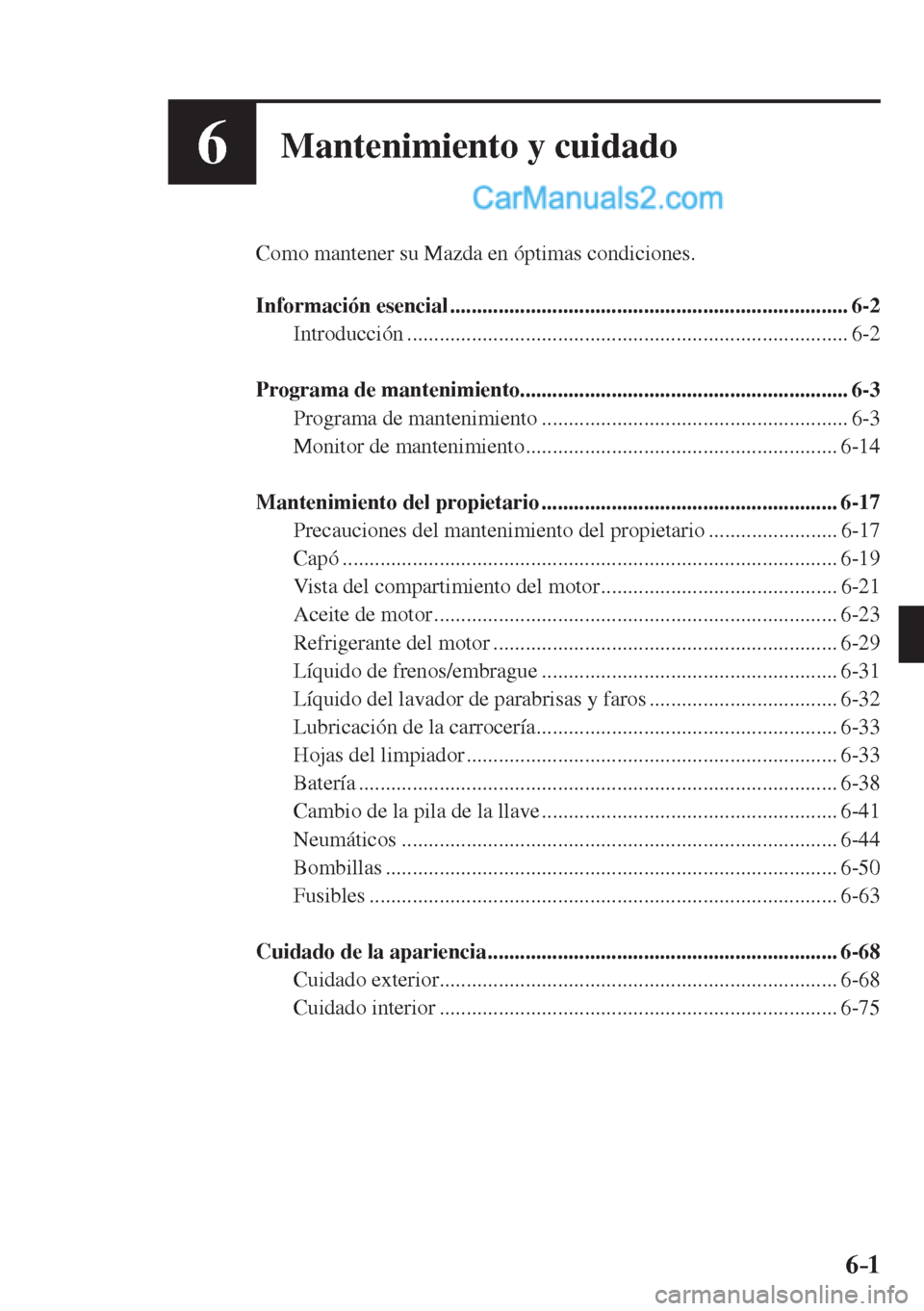

6–1
6Mantenimiento y cuidado
Como mantener su Mazda en óptimas condiciones.

Información esencial .......................................................................... 6-2
Introducción .................................................................................. 6-2

Programa de mantenimiento............................................................. 6-3
Programa de mantenimiento ......................................................... 6-3
Monitor de mantenimiento .......................................................... 6-14

Mantenimiento del propietario ....................................................... 6-17
Precauciones del mantenimiento del propietario ........................ 6-17
Capó ............................................................................................ 6-19
Vista del compartimiento del motor ............................................ 6-21
Aceite de motor ........................................................................... 6-23
Refrigerante del motor ................................................................ 6-29
Líquido de frenos/embrague ....................................................... 6-31
Líquido del lavador de parabrisas y faros ................................... 6-32
Lubricación de la carrocería ........................................................ 6-33
Hojas del limpiador ..................................................................... 6-33
Batería ......................................................................................... 6-38
Cambio de la pila de la llave ....................................................... 6-41
Neumáticos ................................................................................. 6-44
Bombillas .................................................................................... 6-50
Fusibles ....................................................................................... 6-63

Cuidado de la apariencia ................................................................. 6-68
Cuidado exterior .......................................................................... 6-68
Cuidado interior .......................................................................... 6-75

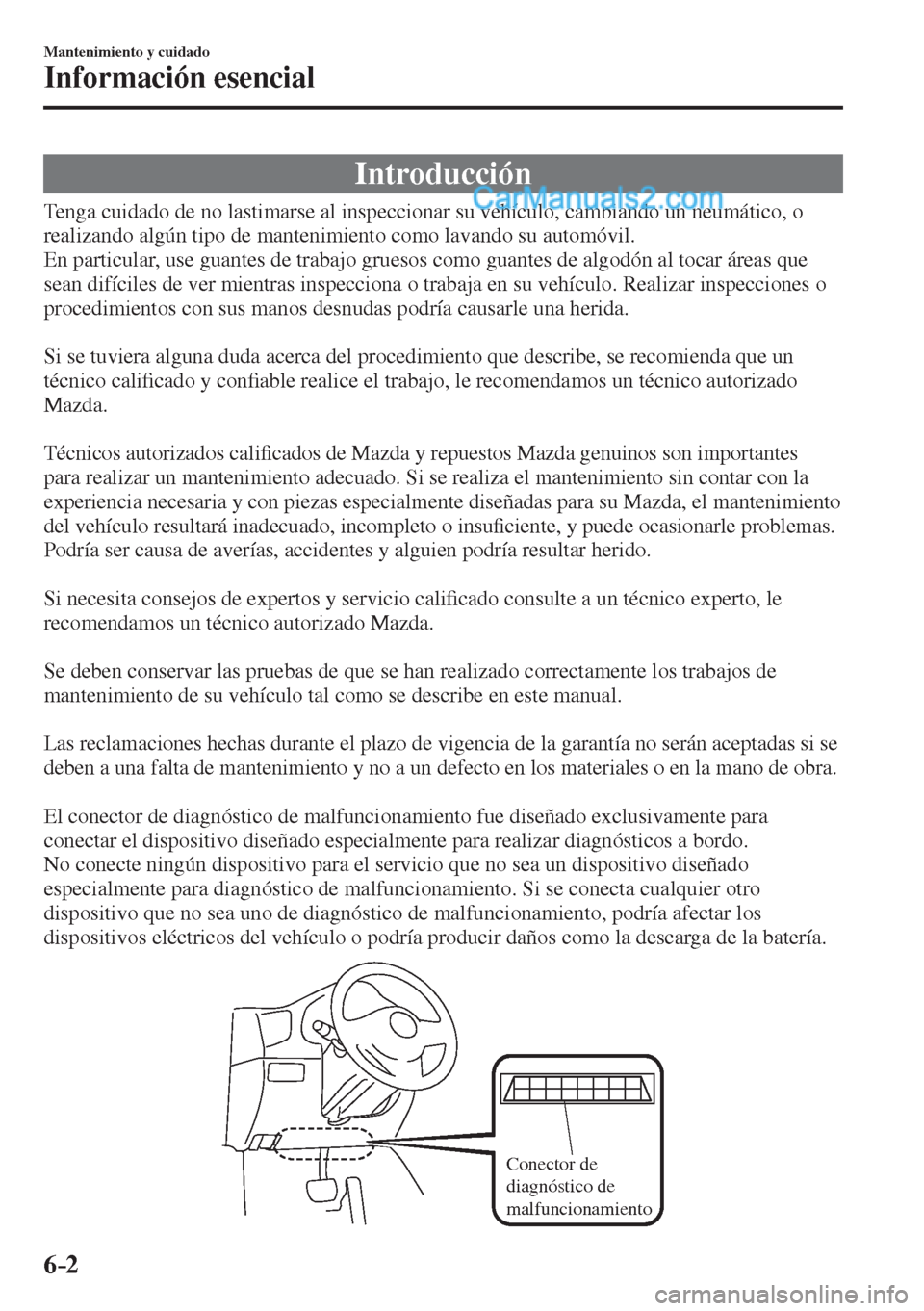

6–2
Mantenimiento y cuidado
Información esencial
Introducción
Tenga cuidado de no lastimarse al inspeccionar su vehículo, cambiando un neumático, o
realizando algún tipo de mantenimiento como lavando su automóvil.
En particular, use guantes de trabajo gruesos como guantes de algodón al tocar áreas que
sean difíciles de ver mientras inspecciona o trabaja en su vehículo. Realizar inspecciones o
procedimientos con sus manos desnudas podría causarle una herida.

Si se tuviera alguna duda acerca del procedimiento que describe, se recomienda que un
técnico cali¿ cado y con¿ able realice el trabajo, le recomendamos un técnico autorizado
Mazda.

Técnicos autorizados cali¿ cados de Mazda y repuestos Mazda genuinos son importantes
para realizar un mantenimiento adecuado. Si se realiza el mantenimiento sin contar con la
experiencia necesaria y con piezas especialmente diseñadas para su Mazda, el mantenimiento
del vehículo resultará inadecuado, incompleto o insu¿ ciente, y puede ocasionarle problemas.
Podría ser causa de averías, accidentes y alguien podría resultar herido.

Si necesita consejos de expertos y servicio cali¿ cado consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.

Se deben conservar las pruebas de que se han realizado correctamente los trabajos de
mantenimiento de su vehículo tal como se describe en este manual.

Las reclamaciones hechas durante el plazo de vigencia de la garantía no serán aceptadas si se
deben a una falta de mantenimiento y no a un defecto en los materiales o en la mano de obra.

El conector de diagnóstico de malfuncionamiento fue diseñado exclusivamente para
conectar el dispositivo diseñado especialmente para realizar diagnósticos a bordo.
No conecte ningún dispositivo para el servicio que no sea un dispositivo diseñado
especialmente para diagnóstico de malfuncionamiento. Si se conecta cualquier otro
dispositivo que no sea uno de diagnóstico de malfuncionamiento, podría afectar los
dispositivos eléctricos del vehículo o podría producir daños como la descarga de la batería.

Conector de
diagnóstico de
malfuncionamiento

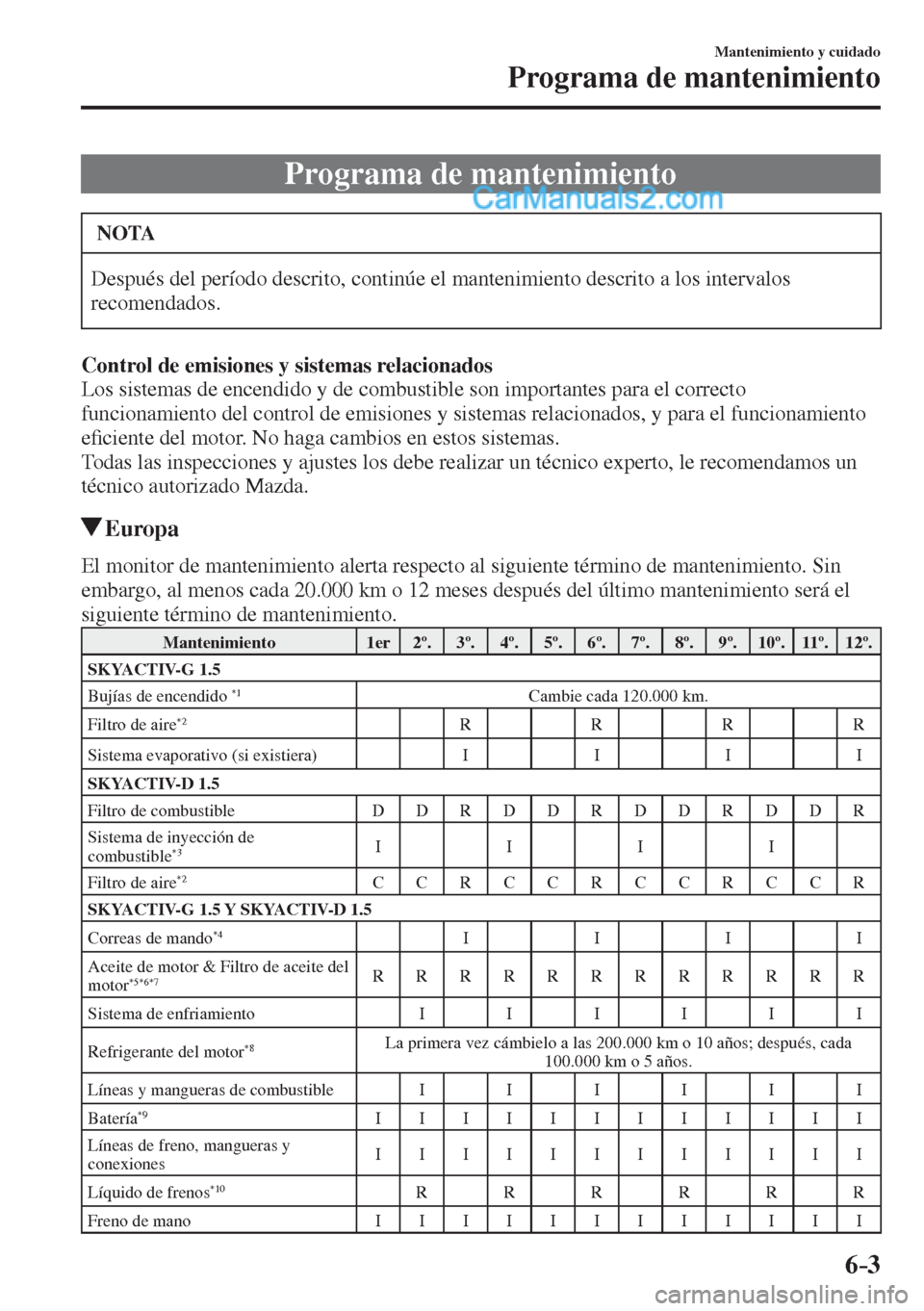

6–3
Mantenimiento y cuidado
Programa de mantenimiento
Programa de mantenimiento
NOTA
Después del período descrito, continúe el mantenimiento descrito a los intervalos
recomendados.
Control de emisiones y sistemas relacionados
Los sistemas de encendido y de combustible son importantes para el correcto
funcionamiento del control de emisiones y sistemas relacionados, y para el funcionamiento
e¿ ciente del motor. No haga cambios en estos sistemas.
Todas las inspecciones y ajustes los debe realizar un técnico experto, le recomendamos un
técnico autorizado Mazda.
Europa
El monitor de mantenimiento alerta respecto al siguiente término de mantenimiento. Sin
embargo, al menos cada 20.000 km o 12 meses después del último mantenimiento será el
siguiente término de mantenimiento.
Mantenimiento 1er 2º. 3º. 4º. 5º. 6º. 7º. 8º. 9º. 10º. 11º. 12º.
SKYACTIV-G 1.5
Bujías de encendido
*1 Cambie cada 120.000 km.
Filtro de aire
*2 R R R R
Sistema evaporativo (si existiera) I I I I
SKYACTIV-D 1.5
F i l t r o d e c o m b u s t i b l e D D R D D R D D R D D R
Sistema de inyección de
combustible
*3 I I I I
Filtro de aire *2 C C R C C R C C R C C R
SKYACTIV-G 1.5 Y SKYACTIV-D 1.5
Correas de mando
*4 I I I I
Aceite de motor & Filtro de aceite del
motor
*5*6*7 R R R R R R R R R R R R
Sistema de enfriamiento I I I I I I
Refrigerante del motor
*8 La primera vez cámbielo a las 200.000 km o 10 años; después, cada
100.000 km o 5 años.
Líneas y mangueras de combustible I I I I I I
Batería
*9 I I I I I I I I I I I I
Líneas de freno, mangueras y
conexiones I I I I I I I I I I I I
Líquido de frenos
*10 R R R R R R
Freno de mano I I I I I I I I I I I I

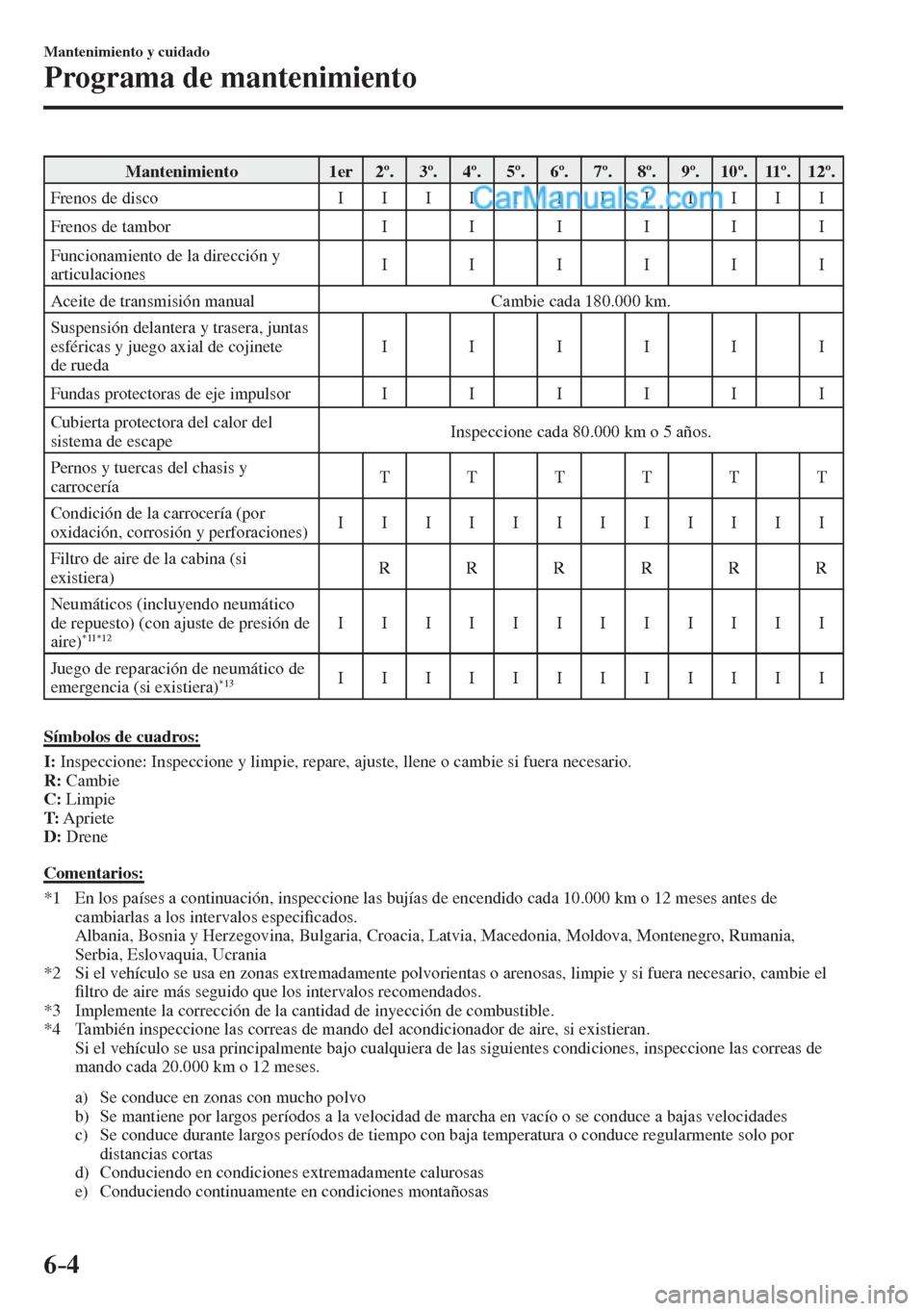

6–4
Mantenimiento y cuidado
Programa de mantenimiento
Mantenimiento 1er 2º. 3º. 4º. 5º. 6º. 7º. 8º. 9º. 10º. 11º. 12º.
Frenos de disco I I I I I I I I I I I I
Frenos de tambor I I I I I I
Funcionamiento de la dirección y
articulaciones I I I I I I
Aceite de transmisión manual Cambie cada 180.000 km.
Suspensión delantera y trasera, juntas
esféricas y juego axial de cojinete
de rueda I I I I I I
Fundas protectoras de eje impulsor I I I I I I
Cubierta protectora del calor del
sistema de escape Inspeccione cada 80.000 km o 5 años.
Pernos y tuercas del chasis y
carrocería T T T T T T
Condición de la carrocería (por
oxidación, corrosión y perforaciones) I I I I I I I I I I I I
Filtro de aire de la cabina (si
existiera) R R R R R R
Neumáticos (incluyendo neumático
de repuesto) (con ajuste de presión de
aire)
*11*12 I I I I I I I I I I I I
Juego de reparación de neumático de
emergencia (si existiera)
*13 I I I I I I I I I I I I
Símbolos de cuadros:
I : Inspeccione: Inspeccione y limpie, repare, ajuste, llene o cambie si fuera necesario.
R : Cambie
C : Limpie
T : Apriete
D : Drene
Comentarios:
*1 En los países a continuación, inspeccione las bujías de encendido cada 10.000 km o 12 meses antes de
cambiarlas a los intervalos especi¿ cados.
Albania, Bosnia y Herzegovina, Bulgaria, Croacia, Latvia, Macedonia, Moldova, Montenegro, Rumania,
Serbia, Eslovaquia, Ucrania
*2 Si el vehículo se usa en zonas extremadamente polvorientas o arenosas, limpie y si fuera necesario, cambie el
¿ ltro de aire más seguido que los intervalos recomendados.
*3 Implemente la corrección de la cantidad de inyección de combustible.
*4 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, inspeccione las correas de
mando cada 20.000 km o 12 meses.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas

6–5
Mantenimiento y cuidado
Programa de mantenimiento

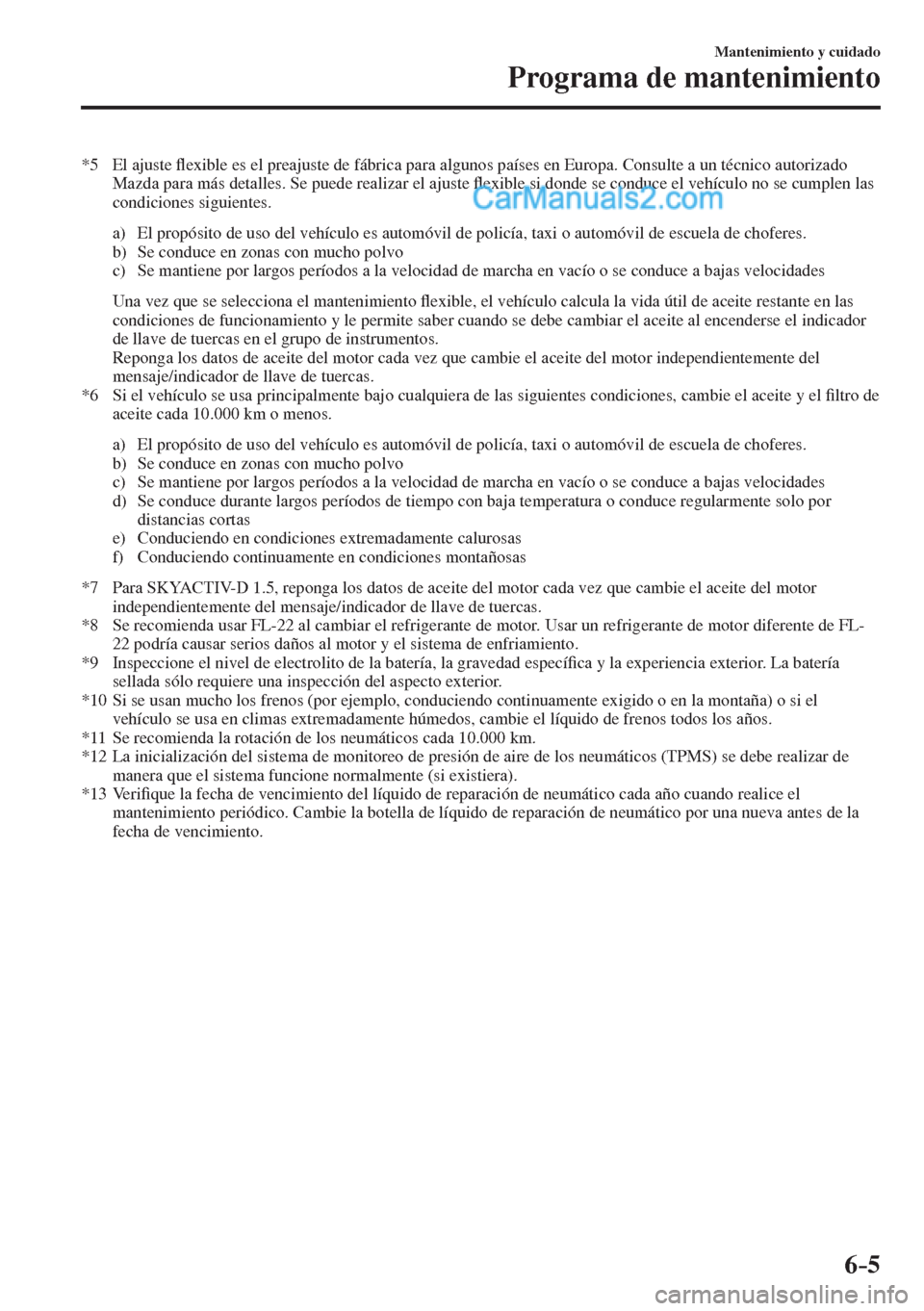

*5 El ajuste À exible es el preajuste de fábrica para algunos países en Europa. Consulte a un técnico autorizado
Mazda para más detalles. Se puede realizar el ajuste À exible si donde se conduce el vehículo no se cumplen las
condiciones siguientes.
a) El propósito de uso del vehículo es automóvil de policía, taxi o automóvil de escuela de choferes.
b) Se conduce en zonas con mucho polvo
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
Una vez que se selecciona el mantenimiento À exible, el vehículo calcula la vida útil de aceite restante en las
condiciones de funcionamiento y le permite saber cuando se debe cambiar el aceite al encenderse el indicador
de llave de tuercas en el grupo de instrumentos.
Reponga los datos de aceite del motor cada vez que cambie el aceite del motor independientemente del
mensaje/indicador de llave de tuercas.
*6 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite y el ¿ ltro de
aceite cada 10.000 km o menos.
a) El propósito de uso del vehículo es automóvil de policía, taxi o automóvil de escuela de choferes.
b) Se conduce en zonas con mucho polvo
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
e) Conduciendo en condiciones extremadamente calurosas
f) Conduciendo continuamente en condiciones montañosas
*7 Para SKYACTIV-D 1.5, reponga los datos de aceite del motor cada vez que cambie el aceite del motor
independientemente del mensaje/indicador de llave de tuercas.
*8 Se recomienda usar FL-22 al cambiar el refrigerante de motor. Usar un refrigerante de motor diferente de FL-
22 podría causar serios daños al motor y el sistema de enfriamiento.
*9 Inspeccione el nivel de electrolito de la batería, la gravedad especí¿ ca y la experiencia exterior. La batería
sellada sólo requiere una inspección del aspecto exterior.
*10 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*11 Se recomienda la rotación de los neumáticos cada 10.000 km.
*12 La inicialización del sistema de monitoreo de presión de aire de los neumáticos (TPMS) se debe realizar de
manera que el sistema funcione normalmente (si existiera).
*13 Veri¿ que la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.

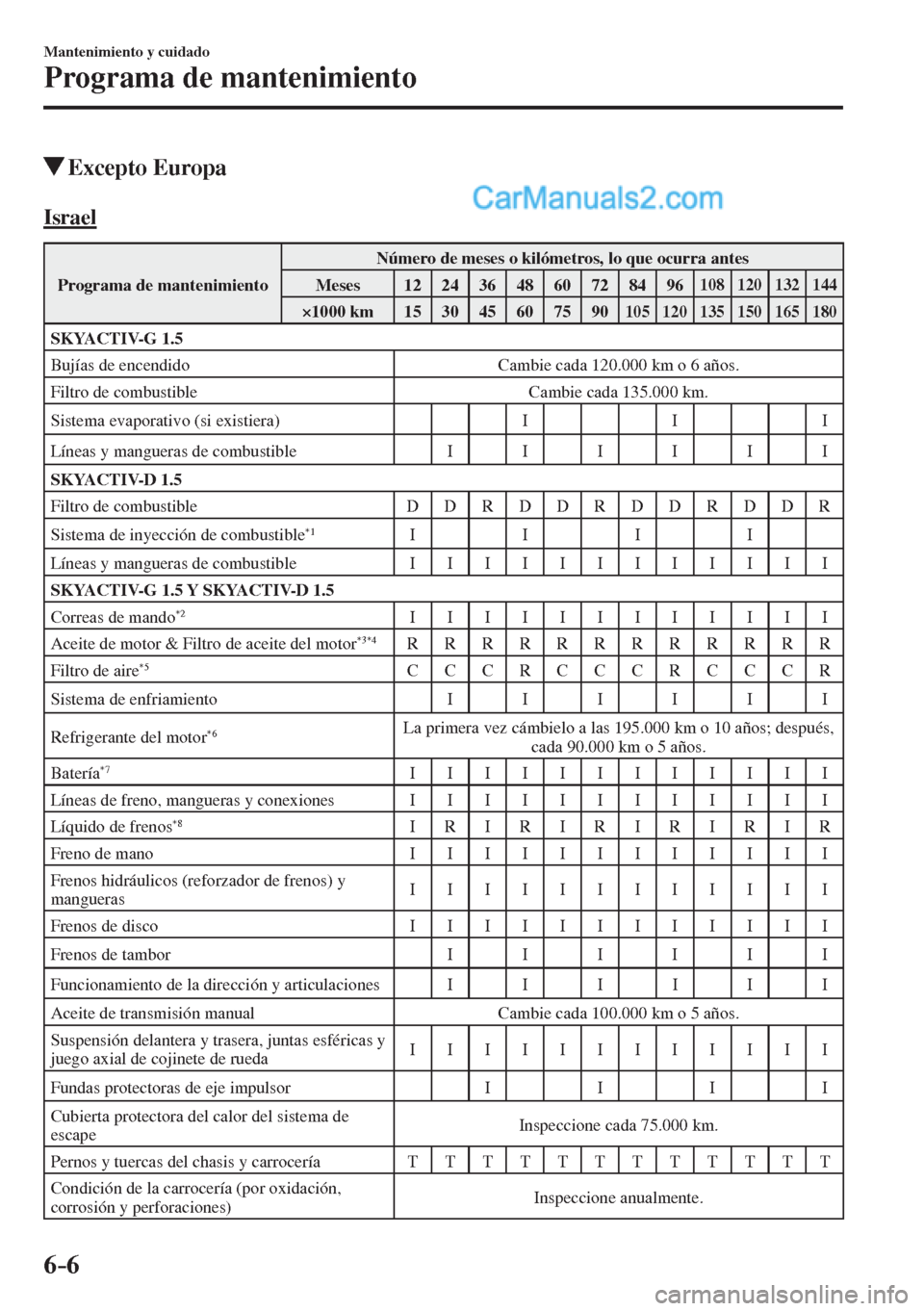

6–6
Mantenimiento y cuidado
Programa de mantenimiento
Excepto Europa
I s r a e l
Programa de mantenimiento Número de meses o kilómetros, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
SKYACTIV-G 1.5
Bujías de encendido Cambie cada 120.000 km o 6 años.
Filtro de combustible Cambie cada 135.000 km.
Sistema evaporativo (si existiera) I I I
Líneas y mangueras de combustible I I I I I I
SKYACTIV-D 1.5
F i l t r o d e c o m b u s t i b l e D D R D D R D D R D D R
Sistema de inyección de combustible
*1 I I I I
Líneas y mangueras de combustible I I I I I I I I I I I I
SKYACTIV-G 1.5 Y SKYACTIV-D 1.5
Correas de mando
*2 I I I I I I I I I I I I
Aceite de motor & Filtro de aceite del motor *3*4 R R R R R R R R R R R R
Filtro de aire *5 C C C R C C C R C C C R
Sistema de enfriamiento I I I I I I
Refrigerante del motor
*6 La primera vez cámbielo a las 195.000 km o 10 años; después,
cada 90.000 km o 5 años.
Batería
*7 I I I I I I I I I I I I
Líneas de freno, mangueras y conexiones I I I I I I I I I I I I
Líquido de frenos
*8 I R I R I R I R I R I R
Freno de mano I I I I I I I I I I I I
Frenos hidráulicos (reforzador de frenos) y
mangueras I I I I I I I I I I I I
Frenos de disco I I I I I I I I I I I I
Frenos de tambor I I I I I I
Funcionamiento de la dirección y articulaciones I I I I I I
Aceite de transmisión manual Cambie cada 100.000 km o 5 años.
Suspensión delantera y trasera, juntas esféricas y
juego axial de cojinete de rueda I I I I I I I I I I I I
Fundas protectoras de eje impulsor I I I I
Cubierta protectora del calor del sistema de
escape Inspeccione cada 75.000 km.
Pernos y tuercas del chasis y carrocería T T T T T T T T T T T T
Condición de la carrocería (por oxidación,
corrosión y perforaciones) Inspeccione anualmente.
