MAZDA MODEL 2 2019 Ägarmanual (in Swedish)

Specifikationer
▼Motor
Bensinmotor
Artikel Specifikation
SKYACTIV-G 1.3 SKYACTIV-G 1.5
Typ DOHC-16V radmotor, 4 cylindrar
Cylinderdiameter ×
slaglängd 71,0 × 82,0 mm
74,5 × 85,8 mm
Volym 1 299 ml 1 496 ml
Kompressionsförhållan‐
de 12,0
12,0/13,0/14,0
Arab Gulf Cooperation Council
Artikel Specifikation
SKYACTIV-G 1.5
Max. motoreffekt/
varvtal 81 kW/6 000 varv/min
Max. motormoment/
varvtal 141 N
･m/4 000 varv/min
Maximal hastighet 184 km/h
Dieselmotor
ArtikelSpecifikation
SKYACTIV-D 1.5
Typ DOHC-16V radmotor, 4 cylindrar
Cylinderdiameter ×
slaglängd 76,0 × 82,6 mm
Volym 1 499 ml
Kompressionsförhållan‐
de 14,8
Specifikationer
Specifikationer
9-5
Mazda2_8HG7-EE-19G-SV_Edition1_old
2019-11-28 18:40:23

▼Elsystem
Batteri
(Med M Hybrid)
Klassifikation
Specifikation
SKYACTIV-G 1.5 N-55 (S)
*1
*1 N-55 (S) är konstruerat för M Hybrid-system. Endast N-55 (S) bör användas för att säkerställa korrekt funktion
av M Hybrid-systemet. Anlita en kunnig reparatör. Vi rekommende rar en auktoriserad Mazda-verkstad.
(Utan M Hybrid)
Klassifikation Specifikation
SKYACTIV-G 1.3 N-55 (S)
*1
SKYACTIV-G 1.5Med i-stopMed i-ELOOP
N-55 (S)
*1
Utan i-ELOOP
Q-85*1
Utan i-stop 12V-60Ah/20HR*2
SKYACTIV-D 1.5Med i-ELOOP
Q-85*1
Utan i-ELOOP S-95*1
*1 N-55 (S), Q-85 eller S-95 är konstruerad för i-stop-system (FO R STOP & START)/i-ELOOP-system. Endast
N-55 (S), Q-85 eller S-95 ska a nvändas för att säkerställa korrekt funktion för i-stop-systemet (FOR STOP &
START)/i-ELOOP-system. Anlita en kunnig reparatör. Vi rekommenderar en auktoriserad Mazda-verkstad.
*2 Ej för i-stop-system/i-ELOOP-system.
Tändstift
Klassifikation Specifikation
SKYACTIV-G 1.3 Mazda original tändstift
*1P51R-18-110
SKYACTIV-G 1.5 Mazda original tändstift
*1PE5R-18-110 eller PE5S-18-110
*1 Tändstiften ger SKYACTIV-G des s optimala prestanda. Anlita en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
VIKTIGT
Använd inte stålborste till att rengöra iridiumtändstift. Det skadar den fina ytan av iridium
och platina på tändstiftet.
Specifikationer
Specifikationer
9-6
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

▼Smörjmedelskvalitet
Motorolja*1Europa och Taiwan
Utom Europa och Taiwan
SKYACTIV-G 1.3,
SKYACTIV-G 1.5 Rekommenderade oljor
*2Oljekvalitet
Mazda Original Oil Supra 0W-20
API SG/SH/SJ/SL/SM/SN eller
ILSAC GF-II/GF-III/GF-IV/GF-V
Mazda Original Oil Ultra 5W-30
Alternativ oljekvalitet
*3
API SN*4 eller ACEA
A5/B5 0W-20
5W-30
SKYACTIV-D 1.5 -Oljekvalitet
ACEA C3
0W-30/5W-30
*1 Se rekommenderade SAE-nummer på sidan 6-24.*2 Mazda Original Oils ä r speciellt utformade/testade för respektive motor. För optimala prestanda
rekommenderar vi att man alltid a nvänder Mazda Original Oil.
*3 Om du inte kan hitta en Mazda Or iginal Oil, får alternativa oljor som uppfyller de angivna specifikationerna
också användas.
*4 Använd API SM/SN i Kazakstan.
Använd inte oljor som inte uppfyller de ovan angivna specifikat ionerna eller kraven. Användning av olämplig olja
kan leda till motorskada som inte täcks av Mazdas garanti.
Smörjmedel Klassifikation
Kylarvätska FL-22 typ
Olja i manuell växel‐
låda Mazda Long Life Gear Oil G7
*1
Olja i automatisk
växellåda Mazda Original Oil ATF-FZ
Broms/kopplings‐
vätska SAE J1703 eller FMVSS116 DOT-3 eller DOT-4
*1 Mazda Long Life Gear Oil G7 en
överlägsen olja för god bränsleekonomi och optimal växlingskänsla. Vi
rekommenderar att Mazda Long Life Gear Oil G7 används.
Om det inte går att få tag på Mazda Long Life Gear Oil G7 kan s tandardolja (API Service GL-4 (SAE
75W-80)) användas.
▼ Rengöringsmedel
Rengöringsmedel Klassifikation
Europa Utom Europa
Rengöringsmedel för avlagr‐
ingar
*1Mazdas rengöringsmed el för avlagringar
(K002 W0 001)
*1 Använd Mazdas rengöringsmedel för avlagringar. Om ett rengörin gsmedel som inte kommer från Mazda
används kan det orsaka interna f el i bränslesystemet. Mer information finns i 3-23, 6-3.
Specifikationer
Specifikationer
9-7
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

▼Kapaciteter
(ungefärlig volym)
Artikel
Kapacitet
Motorolja SKYACTIV-G 1.3,
SKYACTIV-G 1.5
Med oljefilterbyte
4,2 l
Utan oljefilterbyte 3,9 l
SKYACTIV-D 1.5 Med oljefilterbyte
5,1 l
Utan oljefilterbyte 4,7 l
Kylarvätska SKYACTIV-G
1.3
Med värmare
5,4 l
Utan värmare 4,9 l
SKYACTIV-G
1.5 Manuell
växellåda
Europa
Vänsterstyrd modell
5,2 l
Högerstyrd modell 4,8 l
Utom
Europa Vänsterstyrd modell
*14,9 l/
5,2 l
Högerstyrd
modell Med vär‐
mare
4,9 l
Utan vär‐
mare 4,5 l
Automat‐
växellåda Europa
Vänsterstyrd modell
5,5 l
Högerstyrd modell 5,1 l
Utom
Europa Vänsterstyrd modell
*15,2 l/
5,5 l
Högerstyrd
modell Med vär‐
mare
5,2 l
Utan vär‐
mare 4,8 l
SKYACTIV-D
1.5 För motor
6,8 l
För vattenkyld laddluftkylare 2,0 l
Olja i manuell
växellåda SKYACTIV-G 1.5
1,59 l
Olja i automa‐
tisk växellåda SKYACTIV-G 1.3, SKYACTIV-G 1.5
7,2 l
SKYACTIV-D 1.5 7,8 l
Bränsletank SKYACTIV-G 1.3
35,0 l
SKYACTIV-G 1.5, SKYACTIV-D 1.5 44,0 l
Kontrollera oljan och andra vätskenivåer med en oljesticka eller mätare.*1 Mängden kylvätska varierar beroende på specifikationen.
Specifikationer
Specifikationer
9-8
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

▼Dimensioner
Sedan
Artikel
Bilspecifikation
Total längd Utan hållare för nummerplåt
4 340 mm
Med hållare för nummerplåt 4 345 mm
Total bredd 1 695 mm
Total höjd Utom Bolivia, Colombia, Ecuador, Uruguay
1 470 mm
Bolivia, Colombia, Ecuador, Uruguay 1 485 mm
Överhäng fram 1 495 mm
Överhäng bak 1 485 mm
Hjulbas 2 570 mm

Kombi-Sedan
ArtikelBilspecifikation
Total längd Utan hållare för nummerplåt
4 065 mm
Med hållare för num‐
merplåt Utom Bolivia, Ecua‐
dor
4 070 mm
Bolivia, Ecuador 4 075 mm
Total bredd 1 695 mm
Total höjd
*1
Utom Bolivia, Colom‐
bia, Ecuador, Uruguay Typ A
1 515 mm
Typ B 1 495 mm
Bolivia, Colombia,
Ecuador, Uruguay Typ A
1 530 mm
Typ B 1 510 mm
Överhäng fram Utom Bolivia, Colombia, Ecuador, Uruguay
1 495 mm
Bolivia, Colombia, Ecuador, Uruguay 1 490 mm
Överhäng bak 1 485 mm
Hjulbas 2 570 mm
*1 Totalhöjden är kategoriserad efter antenntypen enligt följande:
Ty p A
Antenn
Specifikationer
Specifikationer
9-9
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Ty p B
Antenn
▼Glödlampor
Yttre belysning
Glödlampa Kategori
Wat t a l UN-R*1 (SAE)
Strålkastare LED
*2― (―)
Varselljus
*LED-typ LED*2― (―)
Glödlampstyp 21
*3W21/5W (7444)
Positionsljus LED-typ
LED
*2― (―)
Glödlampstyp 5W5W (―)
Blinkers fram 21WY21W (7443NA)
Sidoblinkers LED
*2― (―)
Högt monterat bromsljus LED
*2― (―)
Bakre blinkers 21WY21W (7443NA)
Bromsljus/bakljus LED-typ
LED
*2― (―)
Glödlampstyp 21/5W21/5W (7443)
Backljus LED-typ
LED
*2― (―)
Glödlampstyp 16W16W (921)
Bakre dimljus
*Sedan 21W21W (7440)
Kombi-Sedan LED
*2― (―)
Lampa för registreringsskylt 5W5W (―)
*1 UN-R står för United Nations Regulation.*2 LED är förkortningen för lysdiod (Light Emitting Diode).*3 Tvåtrådslampa, endast 21 W lampa används i varselljus.
Specifikationer
Specifikationer
9-10*Vissa modeller.
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Innerbelysning
GlödlampaKategori
Wa t t al UN-R*1
Bagagerumsbelysning (Sedan) 3―
Bagagerumsbelysning (Kombi-Sedan) 5―
Taklampa (fram) Med kartbelysning 8
―
Utan kartbelysning 10 ―
Taklampa (bak)
*10 ―
*1 UN-R står för United Nations Regulation.
▼Däck
Typisk däcksmarkering och dess innebörd
Sektionsbredd
Profilhöjd i %
Konstruktionskod Lera och snö
Hastighetssymbol
Belastningsindex (inte på ZR-däck)
Fälgdiameter i tum
Däckmärkningsinformation
Välj rätt däck till bilen med hjälp av följande däckmärkningsin formation.
HastighetssymbolMaximalt tillåten hastighet
Q Upp till 160 km/h
R Upp till 170 km/h
S Upp till 180 km/h
T Upp till 190 km/h
U Upp till 200 km/h
H Upp till 210 km/h
V Upp till 240 km/h
W Upp till 270 km/h
Y Upp till 300 km/h
ZR Över 240 km/h
Specifikationer
Specifikationer
*Vissa modeller.9-11
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Däck- och ringtryck
OBS
Däcken är optimalt anpassade till chassit i din bil.
Vid byte av däck rekommenderar Mazda byte till samma typ av däck som satt på bilen när
den kom från fabriken. Kontakta en auktoriserad Mazda-verkstad för ytterligare
information.
Kontrollera lufttrycksdekalen för att se däckstorlekar och lufttryck (sidan 6-43).
Efter justering av däcktrycket k rävs en initiering av däcktrycksövervakning för att systemet
ska fungera normalt.
Se Initiering av däcktrycksövervakning på sidan 4-228.
Standarddäck
Däckdimension Ringtryck
Upp till 3 personer ―Full last
185/65R15 88T Typ A
*1Fram 250 kPa (2,5 bar, 36 psi) 270 kPa (2,7 bar, 39 psi)
Bak 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
Typ B
*1Fram 260 kPa (2,6 bar, 38 psi) 270 kPa (2,7 bar, 39 psi)
Bak 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
185/60R16 86H Typ A
*1Fram 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Bak 230 kPa (2,3 bar, 33 psi)
330 kPa (3,3 bar)
Typ B
*1Fram 250 kPa (2,5 bar, 36 psi) 270 kPa (2,7 bar, 39 psi)
Bak 230 kPa (2,3 bar, 33 psi) 330 kPa (3,3 bar)
Typ C
*1Fram 260 kPa (2,6 bar, 38 psi) 270 kPa (2,7 bar, 39 psi)
Bak 230 kPa (2,3 bar, 33 psi) 330 kPa (3,3 bar)
1 persons vikt: Cirka 75 kg*1 Kontrollera däcktrycksvärdena på märkskylten (på förarsidans d örrpost) för uppgift om rätt däcktryck. Se
etiketten för däcktryck på sidan 9-3.
Tillfälligt reservhjul*
Däckdimension Ringtryck
T125/90R15 96M 420 kPa (60 psi)
T125/70D15 95M 420 kPa (60 psi)
165/65R14 79M 250 kPa (2,5 bar, 36 psi)
Specifikationer
Specifikationer
9-12*Vissa modeller.
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Vinterdäck
DäckdimensionRingtryck
Upp till 3 personer ―Full last
185/65R15
*1M+S Fram
230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Bak 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
185/60R16
*2M+S Fram
250 kPa (2,5 bar, 36 psi) 270 kPa (2,7 bar, 39 psi)
Bak 250 kPa (2,5 bar, 36 psi) 320 kPa (3,2 bar, 46 psi)*3/
350 kPa (3,5 bar, 50 psi)*4
1 persons vikt: Cirka 75 kg*1 Lastindex och hastighetssymbol: 88Q/88S/88T*2 Lastindex och hastighetssymbol: 86Q/86S/86T/86H*3 Lastindex och hastighetssymbol: 86Q/86S/86T*4 Lastindex och hastighetssymbol: 86H
Hjulmutterns åtdragningsmoment
När ett hjul monteras måste hjulmuttrarna dras åt till följande åtdragningsmoment.
108–147 Nꞏm
▼ Säkringar
Se Säkringar på sidan 6-56.
▼Bromsar
Om du behöver information om gränsvärde för slit
age på bromsskivor eller trummor samt
mätmetod ska du kontakta en auktoriserad Mazdaverkstad. Denna i nformation är nu fritt
tillgänglig.
Specifikationer
Specifikationer
9-13
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

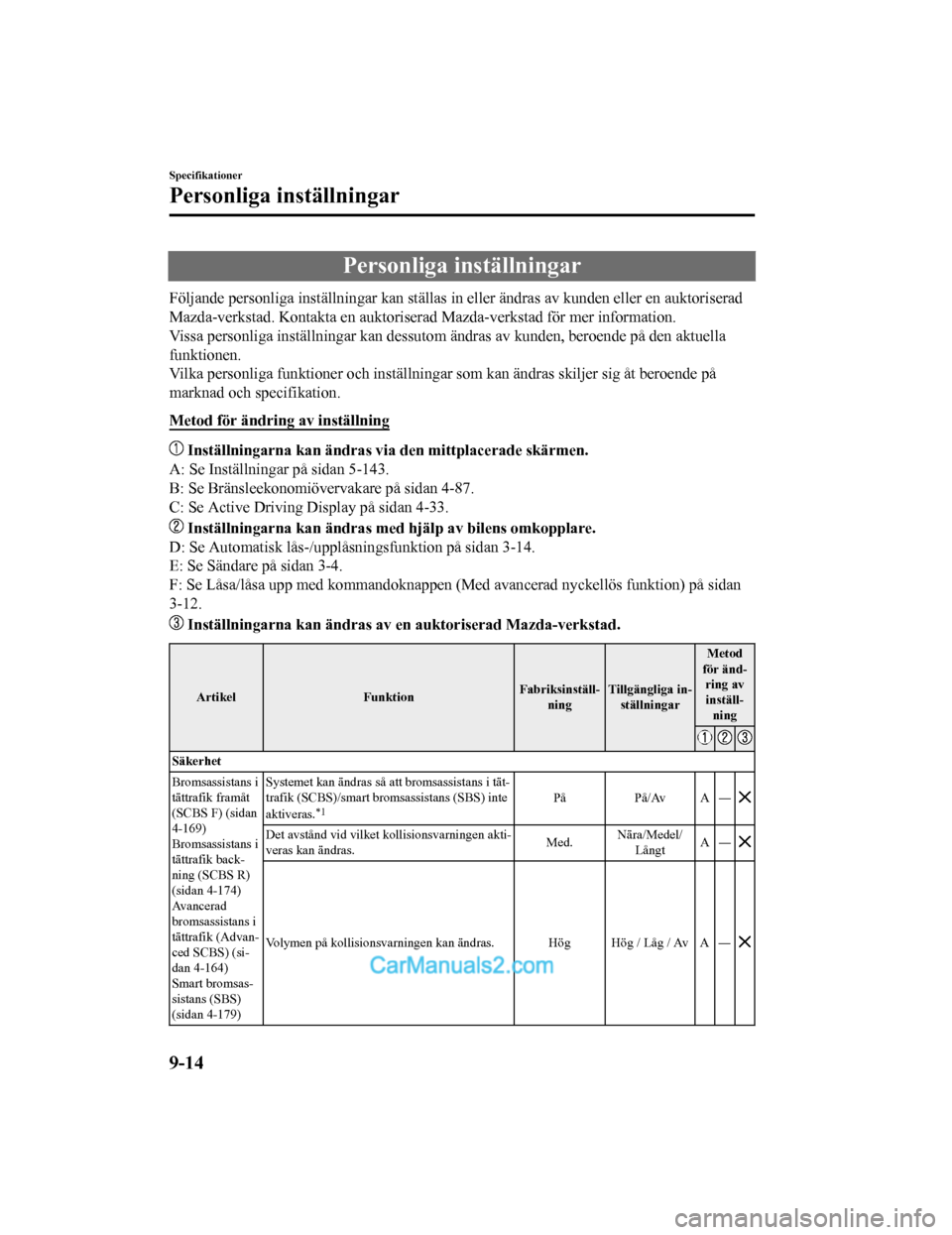

Personliga inställningar
Följande personliga inställningar kan ställas in eller ändras av kunden eller en auktoriserad
Mazda-verkstad. Kontakta en auktoriserad Mazda-verkstad för mer information.
Vissa personliga inställningar kan dessutom ändras av kunden, b eroende på den aktuella
funktionen.
Vilka personliga funktioner och i nställningar som kan ändras skiljer sig åt beroende på
marknad och specifikation.
Metod för ändring av inställning
Inställningarna kan ändras v ia den mittplacerade skärmen.
A: Se Inställninga r på sidan 5-143.
B: Se Bränsleekonomiövervakare på sidan 4-87.
C: Se Active Driving Di splay på sidan 4-33.
Inställningarna kan ändras med hjälp av bilens omkopplare.
D: Se Automatisk lås-/upplåsningsfunktion på sidan 3-14.
E: Se Sändare på sidan 3-4.
F: Se Låsa/låsa upp med kommandoknappen (Med avancerad nyckellös funktion) på sidan
3-12.
Inställningarna kan ä ndras av en auktoriserad Mazda-verkstad.
Artikel FunktionFabriksinställ‐
ning Tillgängliga in‐
ställningar Metod
för änd‐ ring av
inställ‐
ning
Säkerhet
Bromsassistans i
tättrafik framåt
(SCBS F) (sidan
4-169)
Bromsassistans i
tättrafik back‐
ning (SCBS R)
(sidan 4-174)
Avancerad
bromsassistans i
tättrafik (Advan‐
ced SCBS) (si‐
dan 4-164)
Smart bromsas‐
sistans (SBS)
(sidan 4-179) Systemet kan ändras så att bromsassistans i tät‐
trafik (SCBS)/smart bromsassistans (SBS) inte
aktiveras.
*1På
På/Av A ―
Det avstånd vid vilket k ollisionsvarningen akti‐
veras kan ändras. Med.Nära/Medel/
Långt A―
Volymen på kollisionsvarningen
kan ändras. Hög Hög / Låg / Av A ―
Specifikationer
Personliga inställningar
9-14
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23
