Page 601 of 658
8–25
Informations à la clientèle et signalement des problèmes de sécurité
Système de classement uniforme de la qualité des pneus (UTQGS)
Température (A, B, C)
Les indices de température A (le meilleur), B et C représentent la résistance du pneu à
la génération de chaleur et à sa capacité de dissipation de chaleur lorsque testé dans des
conditions spéci ¿ ques en laboratoire sur une roue d'essai.
Des températures élevées pendant de longues durées peuvent causer la dégénération du
matériau du pneu et réduire la durée de vie du pneu, et des températures excessives peuvent
entraîner la défaillance soudaine du pneu.
L'indice C correspond au niveau de performance requis des pneus de véhicules de
promenade suivant le Federal Motor Vehicle Safety Standard No. 109. Les indices A et B
représentent des niveaux plus élevés de performance sur la roue d'essai en laboratoire, que le
niveaux minimum requis par la loi.
PRUDENCE
Garder les pneus du véhicule correctement gonfl és, sans les surcharger:
Il est dangereux de conduire le véhicule avec des pneus incorrectement gonfl és ou
surchargés. Une vitesse excessive, le sous-gonfl age ou une charge excessive que ce soit
séparément ou ensembles, peuvent causer une augmentation de la température et la
défaillance possible du pneu. L'indice de température pour ce pneu est établi sur un pneu
correctement gonfl é et non surchargé.
Ces indices seront ajoutés au À anc des pneus de véhicules de promenade au cours des
années à venir suivant un programme établi par la National Highway Traf ¿ c Safety
Administration (NHTSA) des Etats-Unis et les fabricants de pneus.
Les indices des pneus montés d'origine ou disponibles en option sur les véhicules Mazda
peuvent varier.
TOUS LES PNEUS POUR VEHICULES DE PROMENADE DOIVENT ETRE
CONFORMES A CES INDICES ET A TOUTES LES AUTRES EXIGENCES
FEDERALES SUR LA SECURITE DES PNEUS.
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D
Page 602 of 658
8–26
Informations à la clientèle et signalement des problèmes de sécurité
Système de classement uniforme de la qualité des pneus (UTQGS)

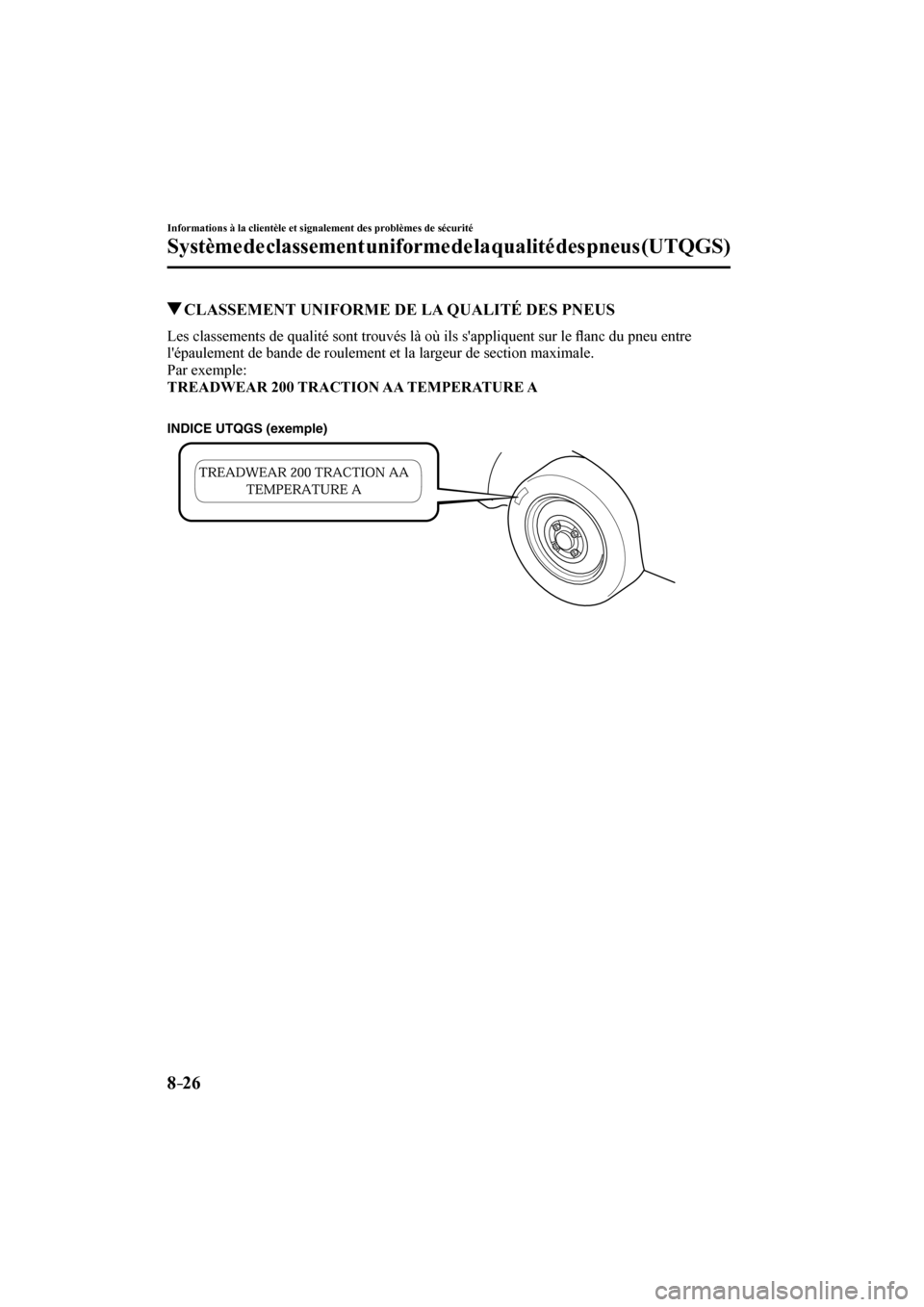

CLASSEMENT UNIFORME DE LA QUALITÉ DES PNEUS
Les classements de qualité sont trouvés là où ils s'appliquent sur le À anc du pneu entre
l'épaulement de bande de roulement et la largeur de section maximale.
Par exemple:
TREADWEAR 200 TRACTION AA TEMPERATURE A
INDICE UTQGS (exemple)
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D
Page 603 of 658
8–27
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)

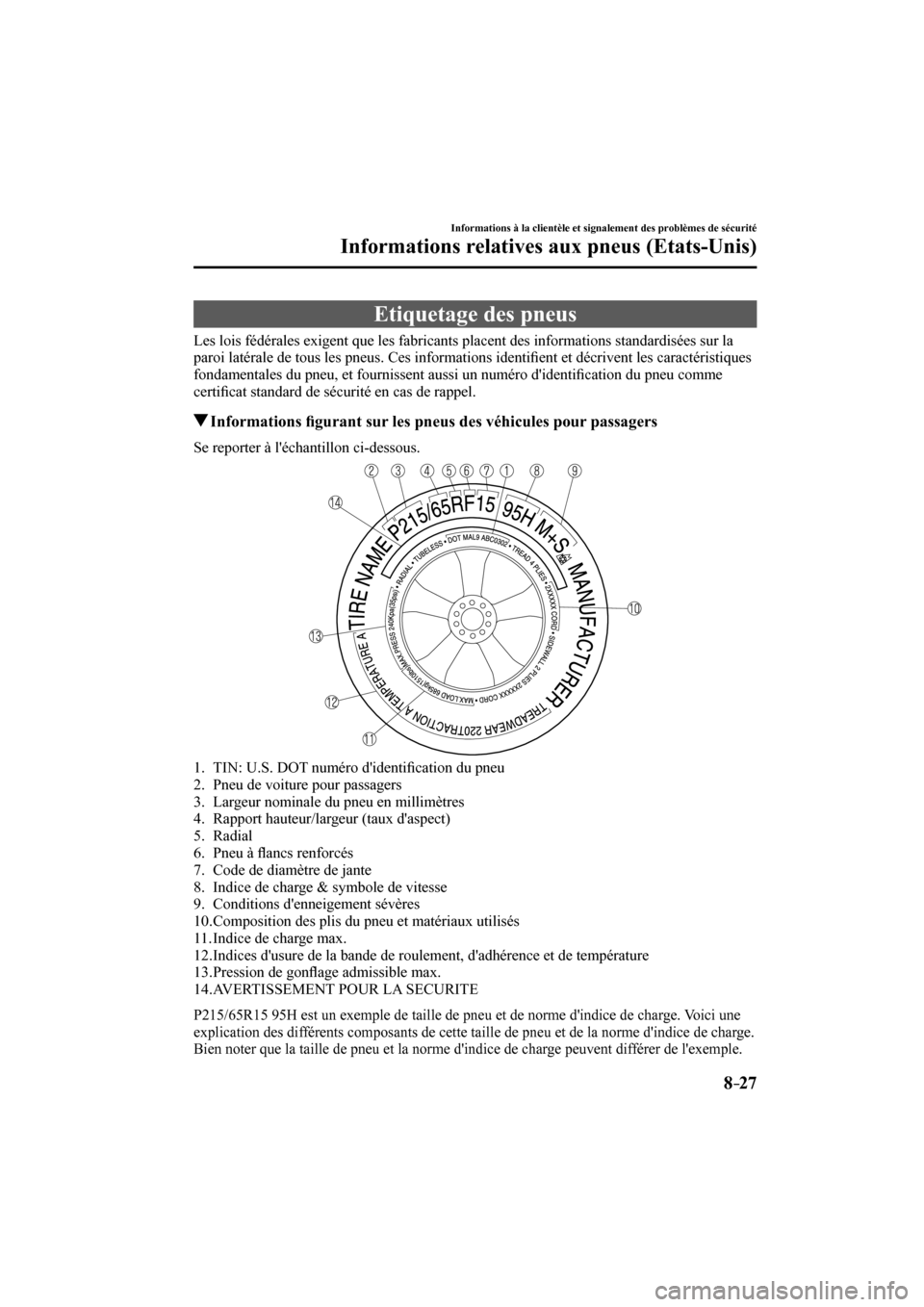

Etiquetage des pneus
Les lois fédérales exigent que les fabricants placent des informations standardisées sur la
paroi latérale de tous les pneus. Ces informations identi ¿ ent et décrivent les caractéristiques
fondamentales du pneu, et fournissent aussi un numéro d'identi ¿ cation du pneu comme
certi ¿ cat standard de sécurité en cas de rappel.
Informations ¿ gurant sur les pneus des véhicules pour passagers
Se reporter à l'échantillon ci-dessous.
1. TIN: U.S. DOT numéro d'identi ¿ cation du pneu
2. Pneu de voiture pour passagers
3. Largeur nominale du pneu en millimètres
4. Rapport hauteur/largeur (taux d'aspect)
5. Radial
6. Pneu à À ancs renforcés
7. Code de diamètre de jante
8. Indice de charge & symbole de vitesse
9. Conditions d'enneigement sévères
10. Composition des plis du pneu et matériaux utilisés
11. Indice de charge max.
12. Indices d'usure de la bande de roulement, d'adhérence et de température
13. Pression de gon À age admissible max.
14. AVERTISSEMENT POUR LA SECURITE
P215/65R15 95H est un exemple de taille de pneu et de norme d'indice de charge. Voici une
explication des différents composants de cette taille de pneu et de la norme d'indice de charge.
Bien noter que la taille de pneu et la norme d'indice de charge peuvent différer de l'exemple.
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D
Page 604 of 658
8–28
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
P
Indique un pneu qui a été installé sur des automobiles, des SUV, des minivans, et des
camionnettes, comme indiqué par Tire and Rim Association (T&RA).
REMARQUE
Si votre taille de pneu ne commence pas par une lettre, alors celle-ci est peut-être désignée
par l'ETRTO (European Tire and Rim Technical Organization) ou par la JATMA (Japan Tire
Manufacturing Association).
215
“215” est la largeur nominale du pneu en millimètres. Ce nombre à trois chiffres indique la
largeur du pneu en millimètres, d'un bord de la paroi latérale à l'autre. En général, plus le
nombre est grand, plus le pneu est large.
6 5
“65” est le taux d'aspect. Ce nombre à deux chiffres indique le rapport hauteur/largeur du pneu.
R
“R” est le symbole de structure du pneu. R indique “Structure radiale des plis”.
1 5
“15” est le diamètre de jante de roue en pouces.
9 5
“95” est l'indice de charge. Ce nombre à deux ou trois chiffres indique le poids que chaque
pneu peut supporter.
H
“H” est l'indice de vitesse. L'indice de vitesse indique la vitesse maximum correspondant à
la norme d'utilisation du pneu.
Indice alphabétique Indice de vitesse
Q 99 mi/h
R 106 mi/h
S 112 mi/h
T 118 mi/h
U 124 mi/h
H 130 mi/h
V 149 mi/h
W 168
* mi/h
Y 186 * mi/h
* Pour les pneus ayant une capacité de vitesse maximum supérieure à 149 mi/h, les fabricants de pneus utilisent
parfois les lettres ZR. Pour les pneus ayant une capacité de vitesse maximum supérieure à 186 mi/h, les fabricants
de pneus utilisent toujours les lettres ZR.
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D
Page 605 of 658
8–29
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)

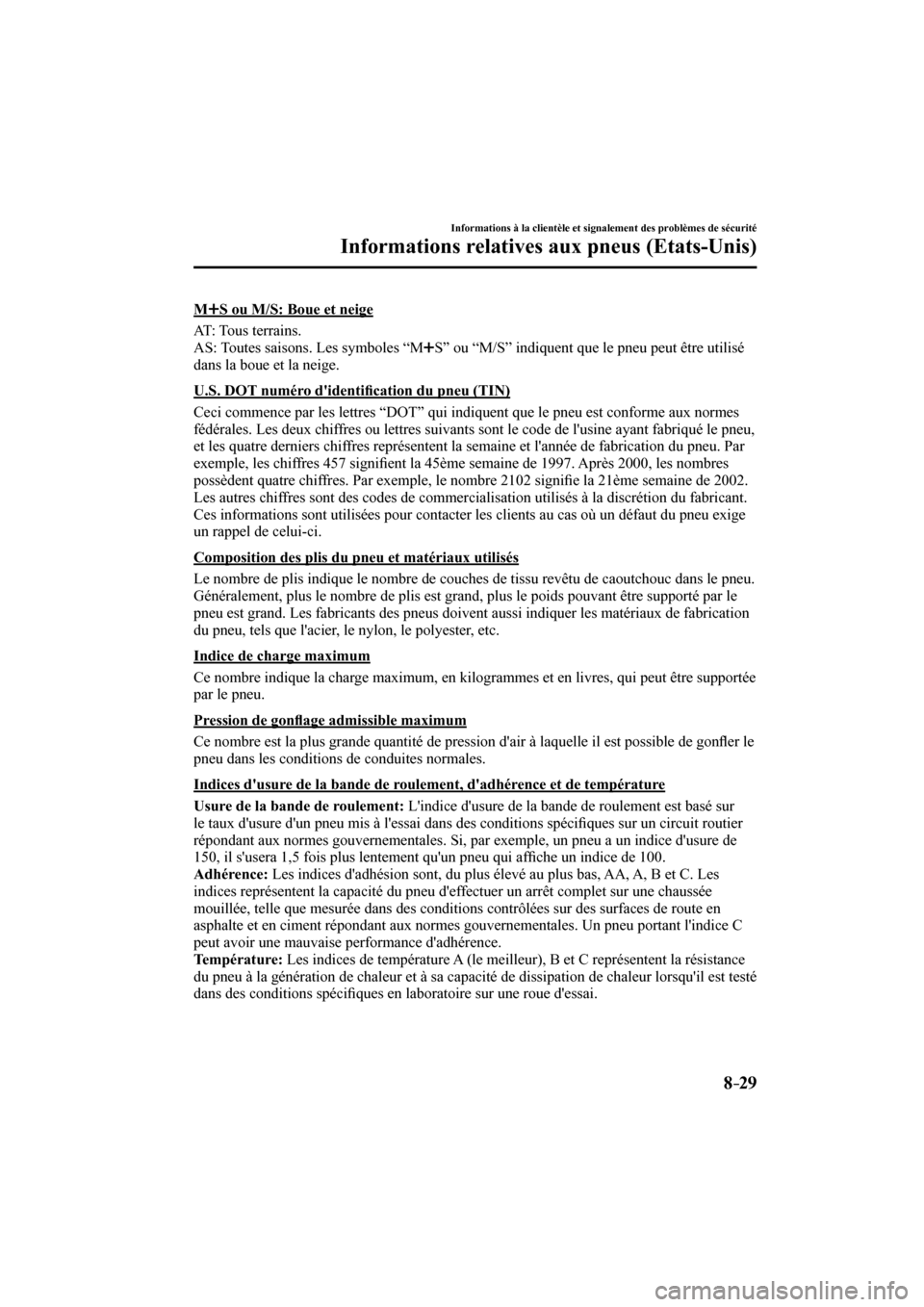

M S ou M/S: Boue et neige
AT: Tous terrains.
AS: Toutes saisons. Les symboles “M
S” ou “M/S” indiquent que le pneu peut être utilisé
dans la boue et la neige.
U.S. DOT numéro d'identi ¿ cation du pneu (TIN)
Ceci commence par les lettres “DOT” qui indiquent que le pneu est conforme aux normes
fédérales. Les deux chiffres ou lettres suivants sont le code de l'usine ayant fabriqué le pneu,
et les quatre derniers chiffres représentent la semaine et l'année de fabrication du pneu. Par
exemple, les chiffres 457 signi ¿ ent la 45ème semaine de 1997. Après 2000, les nombres
possèdent quatre chiffres. Par exemple, le nombre 2102 signi ¿ e la 21ème semaine de 2002.
Les autres chiffres sont des codes de commercialisation utilisés à la discrétion du fabricant.
Ces informations sont utilisées pour contacter les clients au cas où un défaut du pneu exige
un rappel de celui-ci.
Composition des plis du pneu et matériaux utilisés
Le nombre de plis indique le nombre de couches de tissu revêtu de caoutchouc dans le pneu.
Généralement, plus le nombre de plis est grand, plus le poids pouvant être supporté par le
pneu est grand. Les fabricants des pneus doivent aussi indiquer les matériaux de fabrication
du pneu, tels que l'acier, le nylon, le polyester, etc.
Indice de charge maximum
Ce nombre indique la charge maximum, en kilogrammes et en livres, qui peut être supportée
par le pneu.
Pression de gon À age admissible maximum
Ce nombre est la plus grande quantité de pression d'air à laquelle il est possible de gon À er le
pneu dans les conditions de conduites normales.
Indices d'usure de la bande de roulement, d'adhérence et de température
Usure de la bande de roulement: L'indice d'usure de la bande de roulement est basé sur
le taux d'usure d'un pneu mis à l'essai dans des conditions spéci ¿ ques sur un circuit routier
répondant aux normes gouvernementales. Si, par exemple, un pneu a un indice d'usure de
150, il s'usera 1,5 fois plus lentement qu'un pneu qui af ¿ che un indice de 100.
Adhérence: Les indices d'adhésion sont, du plus élevé au plus bas, AA, A, B et C. Les
indices représentent la capacité du pneu d'effectuer un arrêt complet sur une chaussée
mouillée, telle que mesurée dans des conditions contrôlées sur des surfaces de route en
asphalte et en ciment répondant aux normes gouvernementales. Un pneu portant l'indice C
peut avoir une mauvaise performance d'adhérence.
Température: Les indices de température A (le meilleur), B et C représentent la résistance
du pneu à la génération de chaleur et à sa capacité de dissipation de chaleur lorsqu'il est testé
dans des conditions spéci ¿ ques en laboratoire sur une roue d'essai.
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D
Page 606 of 658
8–30
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
Pneus à neige
Dans certaines régions très enneigées, les autorités locales peuvent exiger l'utilisation de
pneus neige véritables possédant une bande de roulement aux sculptures très profondes. Ces
pneus ne doivent être utilisés qu'en paire ou équiper toutes les quatre roues. Veiller à acheter
des pneus neige de même taille et de même structure que les autres pneus du véhicule.
AVERTISSEMENT POUR LA SECURITE
Les avertissements de sécurité suivants sont marqués sur la paroi latérale du pneu.
DES BLESSURES GRAVES PEUVENT ETRE CAUSEES PAR:
y L'EXPLOSION DE L'ENSEMBLE PNEU/JANTE EN RAISON D'UN MONTAGE
OU CORRESPONDANCE INCORRECTS ENTRE DIAMETRES PNEU/JANTE; NE
JAMAIS DEPASSER 40 psi (275 kPa) SUR LE TALON DU PNEU - MONTAGE DES
PNEUS A CONFIER UNIQUEMENT A UN PERSONNEL QUALIFIE.
y ANOMALIE DES PNEUS DUE A UN SOUS-GONFLAGE/SURCHARGE/
DOMMAGE-SE CONFORMER AU CONDUITE ET ENTRETIEN ET A LA PLAQUE
SIGNALETIQUE DU VEHICULE-VERIFIER SOUVENT LA PRESSION DE
GONFLAGE DES PNEUS ET LEUR ETAT D'ENDOMMAGEMENT.
Informations relatives aux roues de secours à usage temporaire
Se reporter à l'échantillon ci-dessous.
1. Roues de secours à usage temporaire
2. Largeur nominale du pneu en millimètres
3. Rapport hauteur/largeur (taux d'aspect)
4. Diagonale
5. Code de diamètre de jante
6. Indice de charge & symbole de vitesse
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D
Page 607 of 658
8–31
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
T115/70D16 90M est un exemple de taille de pneu et de norme d'indice de charge. Voici
une explication des différents composants de cette taille de pneu et de la norme d'indice de
charge. Bien noter que la taille de pneu et la norme d'indice de charge peuvent différer de
l'exemple.
T
Indique un pneu qui a été installé sur des automobiles, des SUV, des minivans, et des
camionnettes, comme indiqué par Tire and Rim Association (T&RA).
1 1 5
“115” est la largeur nominale du pneu en millimètres. Ce nombre à trois chiffres indique la
largeur du pneu en millimètres, d'un bord de la paroi latérale à l'autre. En général, plus le
nombre est grand, plus le pneu est large.
7 0
“70” est le taux d'aspect. Ce nombre à deux chiffres indique le rapport hauteur/largeur du
pneu.
D
“D” est le symbole de structure du pneu. D indique la “structure en diagonale des plis”.
1 6
“16” est le diamètre de jante de roue en pouces.
9 0
“90” est l'indice de charge. Ce nombre à deux ou trois chiffres indique le poids que chaque
pneu peut supporter.
M
“M” est l'indice de vitesse. L'indice de vitesse indique la vitesse maximum correspondant à
la norme d'utilisation du pneu.
Indice alphabétique Indice de vitesse
M 81 mi/h
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D
Page 608 of 658
8–32
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)

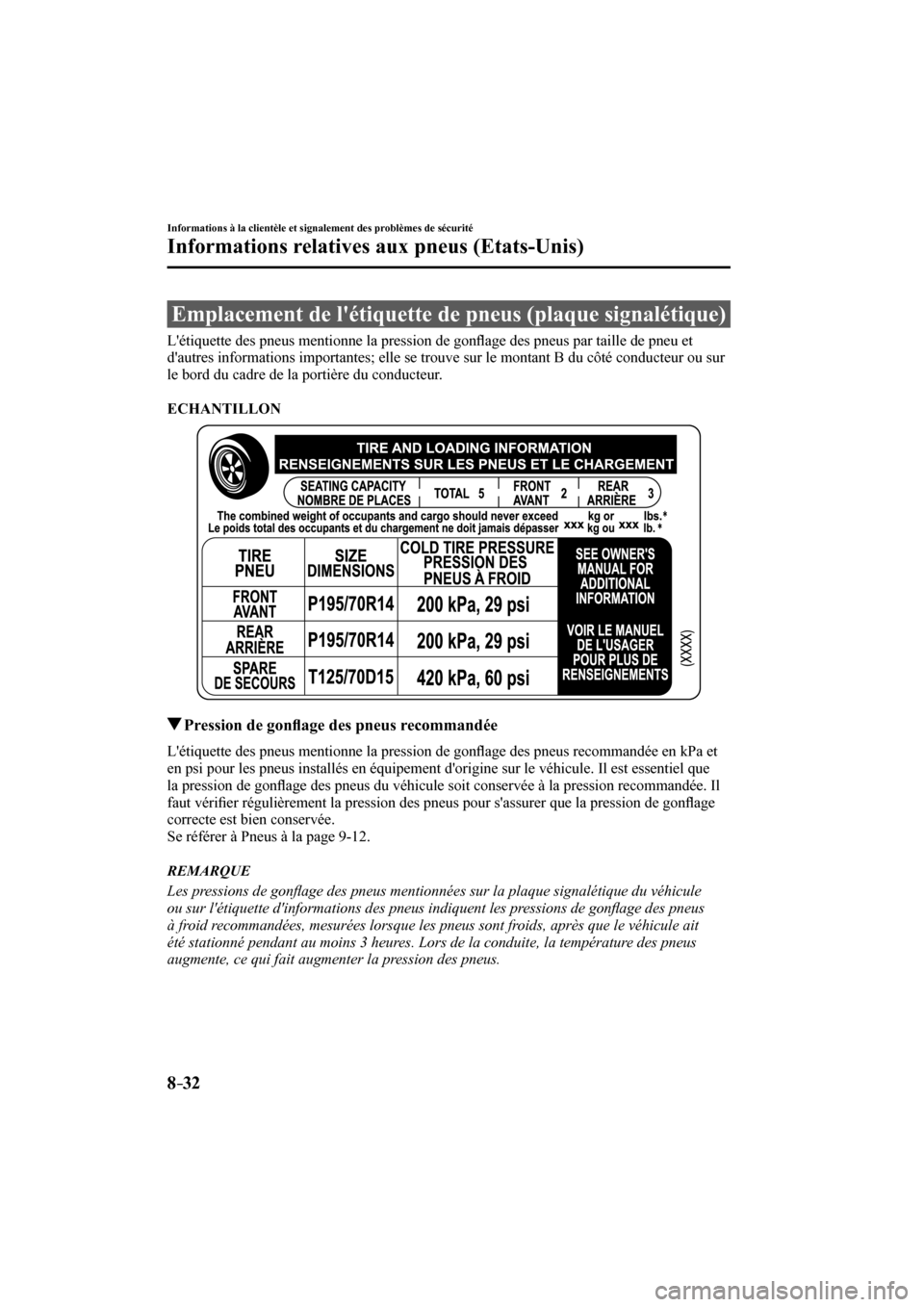

Emplacement de l'étiquette de pneus (plaque signalétique)
L'étiquette des pneus mentionne la pression de gon À age des pneus par taille de pneu et
d'autres informations importantes; elle se trouve sur le montant B du côté conducteur ou sur
le bord du cadre de la portière du conducteur.
ECHANTILLON
Pression de gon À age des pneus recommandée
L'étiquette des pneus mentionne la pression de gon À age des pneus recommandée en kPa et
en psi pour les pneus installés en équipement d'origine sur le véhicule. Il est essentiel que
la pression de gon À age des pneus du véhicule soit conservée à la pression recommandée. Il
faut véri ¿ er régulièrement la pression des pneus pour s'assurer que la pression de gon À age
correcte est bien conservée.
Se référer à Pneus à la page 9-12 .
REMARQUE
Les pressions de gon À age des pneus mentionnées sur la plaque signalétique du véhicule
ou sur l'étiquette d'informations des pneus indiquent les pressions de gon À age des pneus
à froid recommandées, mesurées lorsque les pneus sont froids, après que le véhicule ait
été stationné pendant au moins 3 heures. Lors de la conduite, la température des pneus
augmente, ce qui fait augmenter la pression des pneus.
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D
Page 609 of 658
8–33
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
PRUDENCE
Toujours vérifi er la pression de gonfl age des pneus à intervalles réguliers
conformément aux indications de pression de gonfl age des pneus fi gurant sur
l'étiquette des pneus et aux informations contenues dans ce conduite et entretien:
Le fait de conduire avec des pneus sous-gonfl és est dangereux.
Le sous-gonfl age est la cause principale des anomalies des pneus, et peut causer graves
fi ssurations, séparation de bande de roulement ou “éclatement”, avec perte soudaine
de contrôle du véhicule et plus grands risques de blessures. Le sous-gonfl age augmente
la courbure de la paroi latérale du pneu et la résistance au roulement, causant une
augmentation de chaleur et des dommages internes au pneu. Il produit une fatigue
indésirable du pneu, une usure irrégulière, et peut entraîner pertes de contrôle et
accidents. Un pneu peut perdre jusqu'à la moitié de sa pression d'air sans paraître
dégonfl é!
Il est impossible de juger si les pneus sont correctement gonfl és ou pas rien qu'en les
regardant.
Véri ¿ cation de la pression des pneus
1. Lorsque vous véri ¿ ez la pression des pneus, veillez à ce que les pneus soient froids-c-
à-d. à ce qu'ils ne soient pas du tout échauffés par une conduite de même un seul mile.
2. Retirer le capuchon de la valve d'un pneu.
3. Enfoncer fermement la jauge de pneu sur la valve.
4. Ajouter de l'air pour obtenir la pression d'air recommandée.
5. Si l'on gon À e excessivement le pneu, libérer de l'air en enfonçant la tige métallique se
trouvant au centre de la valve. Ensuite, véri ¿ er à nouveau la pression à l'aide de la jauge
de pneu.
6. Remplacer le capuchon de la valve.
7. Répéter cette opération sur chacun des pneus, y compris le pneu de secours.
REMARQUE
Certains pneus de secours exigent une pression de gon À age plus grande.
8. Inspecter visuellement les pneus pour s'assurer qu'ils ne comportent pas de clous ou
d'autres objets encastrés susceptibles de percer le pneu et de causer une fuite d'air.
9. Véri ¿ er les parois latérales pour s'assurer qu'il n'y a pas de griffures, de coupures,
d'hernies, de ¿ ssures ou d'autres irrégularités.
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D
Page 610 of 658
8–34
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)

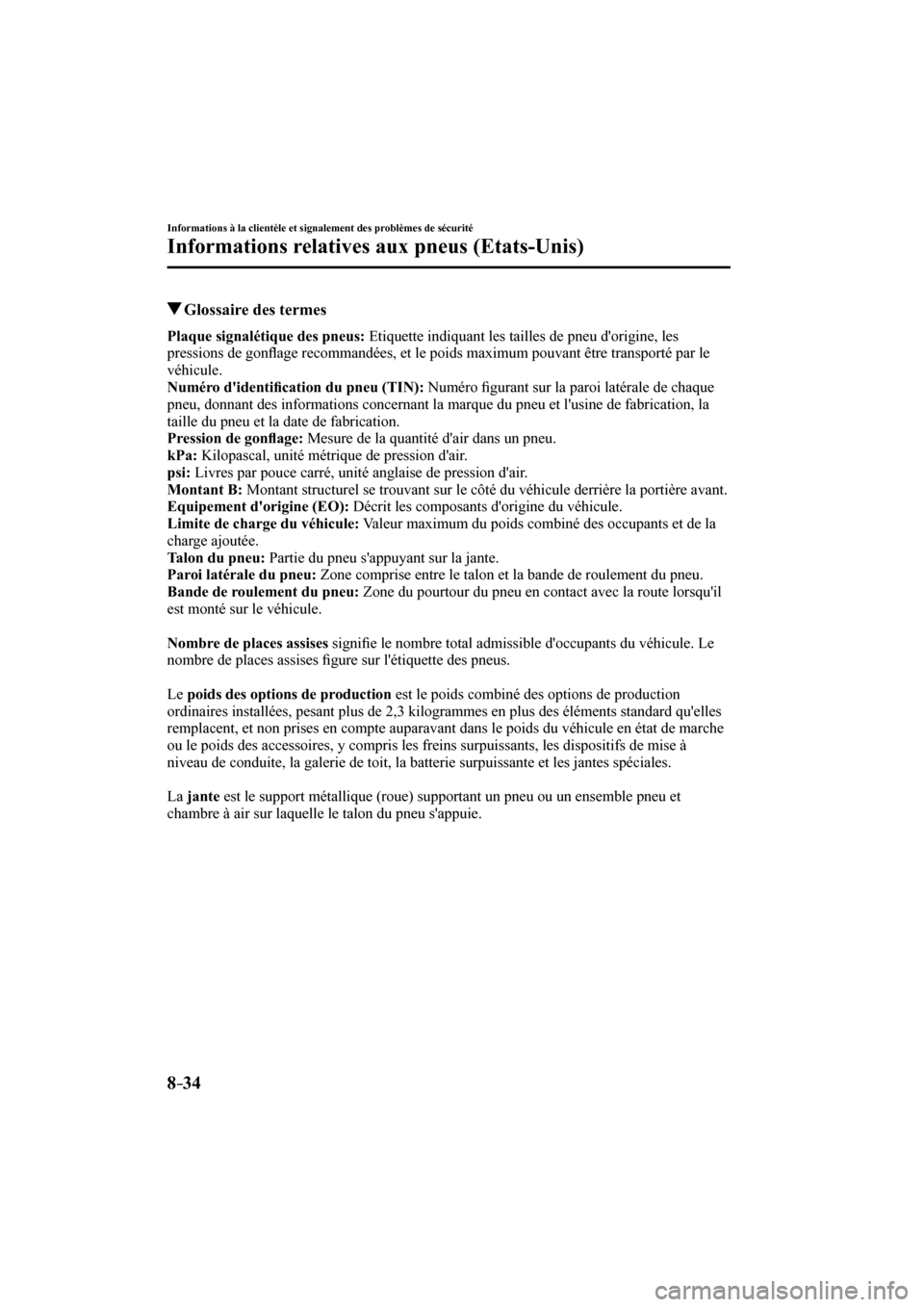

Glossaire des termes
Plaque signalétique des pneus: Etiquette indiquant les tailles de pneu d'origine, les
pressions de gon À age recommandées, et le poids maximum pouvant être transporté par le
véhicule.
Numéro d'identi ¿ cation du pneu (TIN): Numéro ¿ gurant sur la paroi latérale de chaque
pneu, donnant des informations concernant la marque du pneu et l'usine de fabrication, la
taille du pneu et la date de fabrication.
Pression de gon À age: Mesure de la quantité d'air dans un pneu.
kPa: Kilopascal, unité métrique de pression d'air.
psi: Livres par pouce carré, unité anglaise de pression d'air.
Montant B: Montant structurel se trouvant sur le côté du véhicule derrière la portière avant.
Equipement d'origine (EO): Décrit les composants d'origine du véhicule.
Limite de charge du véhicule: Valeur maximum du poids combiné des occupants et de la
charge ajoutée.
Talon du pneu: Partie du pneu s'appuyant sur la jante.
Paroi latérale du pneu: Zone comprise entre le talon et la bande de roulement du pneu.
Bande de roulement du pneu: Zone du pourtour du pneu en contact avec la route lorsqu'il
est monté sur le véhicule.
Nombre de places assises signi ¿ e le nombre total admissible d'occupants du véhicule. Le
nombre de places assises ¿ gure sur l'étiquette des pneus.
Le poids des options de production est le poids combiné des options de production
ordinaires installées, pesant plus de 2,3 kilogrammes en plus des éléments standard qu'elles
remplacent, et non prises en compte auparavant dans le poids du véhicule en état de marche
ou le poids des accessoires, y compris les freins surpuissants, les dispositifs de mise à
niveau de conduite, la galerie de toit, la batterie surpuissante et les jantes spéciales.
La jante est le support métallique (roue) supportant un pneu ou un ensemble pneu et
chambre à air sur laquelle le talon du pneu s'appuie.
/ C \ F C A ( . ( % ( A ' F K V K Q P K P F D / C \ F C A ( . ( % ( A ' F K V K Q P K P F D
