TPMS MAZDA MODEL 3 HATCHBACK 2019 Upute za uporabu (in Crotian)

Upozorenje (zaslonski
pokazatelj)
Prikazat će se poruka kojom se
obavještava korisnika o radnom
stanju sustava te kvarovima ili
izvanrednim stanjima.
Ako se svjetlo upozorenja uključi/
zatreperi istovremeno ili se na zaslonu
prikaže simbol, provjerite informacije
o svjetlu upozorenja ili simbolu.
Signalno upozorenje/
svjetlo upozorenja
SignalUpozorenje
(crveno)Signalno upozorenje/
svjetlo upozorenja
kočionog sustava*1
Signalno upozorenje/
svjetlo upozorenja za ABS*1
Signalno upozorenje/
signalno svjetlo sustava
za punjenje*
1
Signalno upozorenje/
svjetlo upozorenja za
ulje u motoru*
1
Pokazatelj upozorenja
visoke temperature
rashladnog sredstva motora
Signalno upozorenje/
signalno svjetlo neispravnog
rada servo upravljača*
1
Glavno signalno
upozorenje
(narančasto)
Signalno upozorenje/
svjetlo upozorenja
kočionog sustava*
1
Signalno upozorenje za
poništavanje kočnica
Signal
Upozorenje
Indikator/svjetlo za
provjeru motora*1
Signalno upozorenje/
svjetlo upozorenja za
dizelski filtar za čestice
čađi*
1 (SKYACTIV-D 1.8)
(narančasto)
*Signalno upozorenje/
svjetlo upozorenja za
i-stop*
1
*Signalno upozorenje/
svjetlo upozorenja za
automatski prijenos*
1
Signalno upozorenje/
svjetlo upozorenja za
sustav zračnih jastuka/
sustav zatezača
sigurnosnih pojaseva*
1
Signalno upozorenje/
svjetlo upozorenja sustava
za nadzor tlaka u gumama
(TPMS)*
1
(crveno)Signalno upozorenje/
svjetlo upozorenja za
KLJUČ*1
(narančasto)
*Signalno upozorenje/
svjetlo upozorenja za
upravljački sustav dugih
svjetala (HBC)*
1
*Signalno upozorenje/
svjetlo upozorenja
za upravljački sustav
prilagodljivih prednjih LED
svjetala (ALH)*
1
*Signalno upozorenje/
svjetlo upozorenja za
i-ACTIVSENSE*
1
Signalno upozorenje/
svjetlo upozorenja za
vanjska svjetla*
1
Signalno upozorenje /
svjetlo upozorenja za
nisku razinu goriva
Signalno upozorenje/
svjetlo upozorenja za
razinu ulja u motoru*
1
*Neki modeli.4-15
Tijekom vožnje
Ploča s instrumentima i prikaz
4

Ploča s instrumentima (osnovni prikaz)
Ploča s instrumentima
(zaslon i-ACTIVSENSE)
Aktivni prikaz vožnje
Za deaktiviranje
Ponovno pritisnite prekidač tempomata.
Sustav za nadzor tlaka
u gumama (TPMS)
Sustav za nadzor tlaka u
gumama (TPMS)
TPMS nadzire tlak zraka svake gume
i ako se smanji ispod naznačene
vrijednosti, sustav obavještava vozača
uključivanjem TPMS signalnog svjetla
na ploči s instrumentima i pokazuje
poruku na zaslonu za prikaz više
podataka.
Za TPMS, podaci o tlaku zraka, poslani
putem radio signala iz senzora tlaka u
gumama koji su montirani na svakom
kotaču, primaju se putem prijamnika
za nadzor tlaka u gumama koji se
nalazi u vozilu.
1. Senzori tlaka u gumama
4-93
Tijekom vožnje
Tempomat
4

OPREZ
 Svaka guma, uključujući pričuvnu (ako
ste je dobili), mora se zimi provjeriti
jednom mjesečno i napumpati na tlak
koji je propisao proizvođač vozila na
oznaci na vozilu ili naljepnici za tlak
zraka u gumama. (Ako vozilo ima gume
različite veličine od one navedene na
oznaci na vozilu ili naljepnici s tlakom
za zrak u gumama, trebate odrediti
ispravni tlak za te gume.)
Radi dodatne sigurnosti vozilo je
opremljeno sustavom za nadzor tlaka
u gumama (TPMS) koji uključuje
signal za niski tlak u gumama kada
jedna ili više guma ima znatno niži
tlak od potrebnog. Sukladno tome,
kada ikona niskog tlaka u gumama
zasvijetli, morat ćete prekinuti s
vožnjom i u najkraćem roku provjeriti
tlak u gumama te ih napumpati do
pravilnog tlaka. Vožnja sa značajno
smanjenim tlakom u gumama može
dovesti do pregrijavanja gume i
njezina kvara. Preniski tlak u gumama
također povećava potrošnju goriva
i smanjuje vijek trajanja guma te
može utjecati na rukovanje vozilom i
sposobnost zaustavljanja.
Napominjemo da TPMS nije zamjena
za propisno održavanje guma te
je vozač odgovoran za održavanje
ispravnog tlaka u gumama, čak i ako
tlak nije smanjen toliko da aktivira
TPMS signal za niski tlak u gumama.
Vozilo je opremljeno i pokazateljem
kvara TPMS-a koji označava kada
sustav ne radi ispravno.
OPREZ
Pokazatelj kvara TPMS-a radi u
kombinaciji sa signalom za niski tlak
u gumama. Kad sustav otkrije kvar,
indikator će treperiti približno jednu
minutu, zatim će nastaviti trajno
svijetliti. Ovaj će se niz nastaviti i
nakon sljedećih pokretanja vozila,
sve dok kvar postoji. Kada pokazatelj
kvara svijetli sustav možda neće moći
pravilno detektirati ili signalizirati niski
tlak u gumama. Kvarovi na TPMS-u
mogu se javiti iz brojnih razloga,
uključujući montažu zamjenskih
ili alternativnih guma ili kotača na
vozilu, što može onemogućiti ispravan
rad TPMS-a. Uvijek nakon zamjene
jedne ili više guma ili kotača na vozilu
provjerite indikator neispravnosti
TPMS-a kako biste bili sigurni da
zamjenske ili alternativne gume i
kotači omogućuju normalan nastavak
rada TPMS-a.
Ako postoji problem s
sistemom nadzora tlaka
u gumama (TPMS)
Ako TPMS svjetlo upozorenja
treperi, možda postoji problem sa
sustavom. Obratite se ovlaštenom
Mazdinom prodavaču kako bi
pregledao vozilo.
U sljedećim slučajevima sustav ne
može ispravno prepoznati tlak u
gumama te TPMS svjetlo upozorenja
može treptati.
4-94
Sustav za nadzor tlaka u gumama (TPMS)

 U blizini postoji oprema ili uređaj
koji emitira radio signale iste valne
dužine kao i senzor tlaka u gumama.
 Metalni uređaj, kao što je elektronični
uređaj koji nije originalan, je postavljen
u blizinu središnjeg dijela ploče
s instrumentima (ometa prijenos
radijskih signala od senzora tlaka u
gumama do prijamnika).
 U kabini se koristi uređaj kao što je
jedan od sljedećih.
 Elektronični uređaj, poput računala. Strujni pretvarači, kao što je DC/AC
pretvarač.
 Oko guma na vozili se nakupilo
mnogo snijega ili leda.
 Baterija u senzoru tlaka je prazna. Koristi se kotač koji nije opremljen
senzorom tlaka u gumama.
 Koriste se gume sa čelikom u
bočnim zidovima gume.
 Koriste se lanci za gume.
Gume i kotači

 Promjena guma i kotača
Kada mijenjate gume ili kotače
(kao što je promjena zimskih guma),
bit će potrebno registrirati kôd za
identifikaciju signala senzora tlaka
u gumama do TPMS-a.
Posjetite ovlaštenog Mazdina prodavača
kako bi obavio registraciju ili registrirao
kodove za identifikaciju signala senzora
tlaka u gumama pomoću sljedećeg
postupka.
1.
Pričekajte oko 15 minuta nakon
mijenjanja gume ili kotača. 2.
Nakon 15 minuta, vozite vozilo
brzinom od oko 25 km/h ili brže
tijekom najmanje 3 minute. Pri
vožnji se automatski registriraju
kodovi za identifikaciju signala
senzora tlaka u gumama.

 Zamjena guma i kotača
Pri zamjeni gume ili kotača uvijek
montirajte senzor tlaka u gumama.
Moguće su sljedeće kombinacije
guma, kotača ili guma i kotača.

Odstranjen je senzor tlaka gume
iz starog kotača i montiran je na
novi kotač.
 Samo se guma zamjenjuje bez
zamjene senzora tlaka u gumama
i kotača.
 Novi senzor tlaka u gumama
montira se na novi kotač.
4-95
Tijekom vožnje
Sustav za nadzor tlaka u gumama (TPMS)
4

Signalno upozorenje/
svjetlo upozorenja za
automatski prijenos*
Pokazatelj/svjetlo se uključuje
kad se pojavi problem s mjenjačem.
OPREZ
Ako se uključi pokazatelj/svjetlo
upozorenja za automatski prijenos,
postoji električni problem s mjenjačem.
Ako nastavite voziti svoju Mazdu u
takvom stanju, može doći do oštećenja
na prijenosu. U najkraćem mogućem
roku kontaktirajte stručnog servisera,
preporučujemo ovlaštenog Mazdina
servisera.
Pokazatelj/signalno svjetlo
za TCS/DSC (uključuje se)
Ako svjetlo nastavi svijetliti, TCS,
DSC ili sustav za pomoć pri kočenju su
možda neispravni i možda neće
pravilno raditi. Odvezite vozilo do
stručnog servisera, preporučujemo
ovlaštenog Mazdina servisera.
Signalno upozorenje/
svjetlo upozorenja za
sustav zračnih jastuka/
sustav zatezača
sigurnosnih pojaseva
Kvar sustava signalizira se ako svjetlo
upozorenja
stalno treperi,
neprekidno svijetli ili uopće ne svijetli
kada se pokretanje postavi u položaj
ON. Ako se dogodi bilo što od
navedenog, u najkraćem mogućem
roku obratite se stručnom serviseru,
preporučujemo ovlaštenog Mazdina
servisera. Sustav se možda neće
aktivirati pri nezgodi.
UPOZORENJE
Nikad ne preinačujte sustave zračnog
jastuka/zatezača, već neka obavezno
stručni serviser obavi održavanje i sve
popravke, preporučujemo da to bude
ovlašteni Mazdin serviser:
Opasno je neovlašteno servisiranje ili
diranje sustava. Zračni jastuk / zatezač
mogao bi se slučajno aktivirati ili prestati
funkcionirati te prouzročiti ozbiljnu
ozljedu ili smrt.
Signalno upozorenje/
svjetlo upozorenja (treperi)
sustava za nadzor tlaka u
gumama (TPMS)
Ako postoji problem s sustavom TPMS
ili dođe do pada napona senzora tlaka
u gumama, TPMS svjetlo upozorenja
treperi i poruka se prikazuje na
zaslonu s višestrukim informacijama.
Neka vaše vozilo pregleda stručni
serviser, preporučujemo ovlaštenog
Mazdina servisera.
UPOZORENJE
 Nemojte voziti vozilo na velikim
brzinama ako se TPMS svjetlo
upozorenja
upali ili treperi.
 Ne ignorirajte TPMS svjetlo
upozorenja kada je uključen
ili treperi.
*Neki modeli.7-35
U slučaju poteškoća
Svjetla upozorenja/signalna svjetla i zvučni signali
7

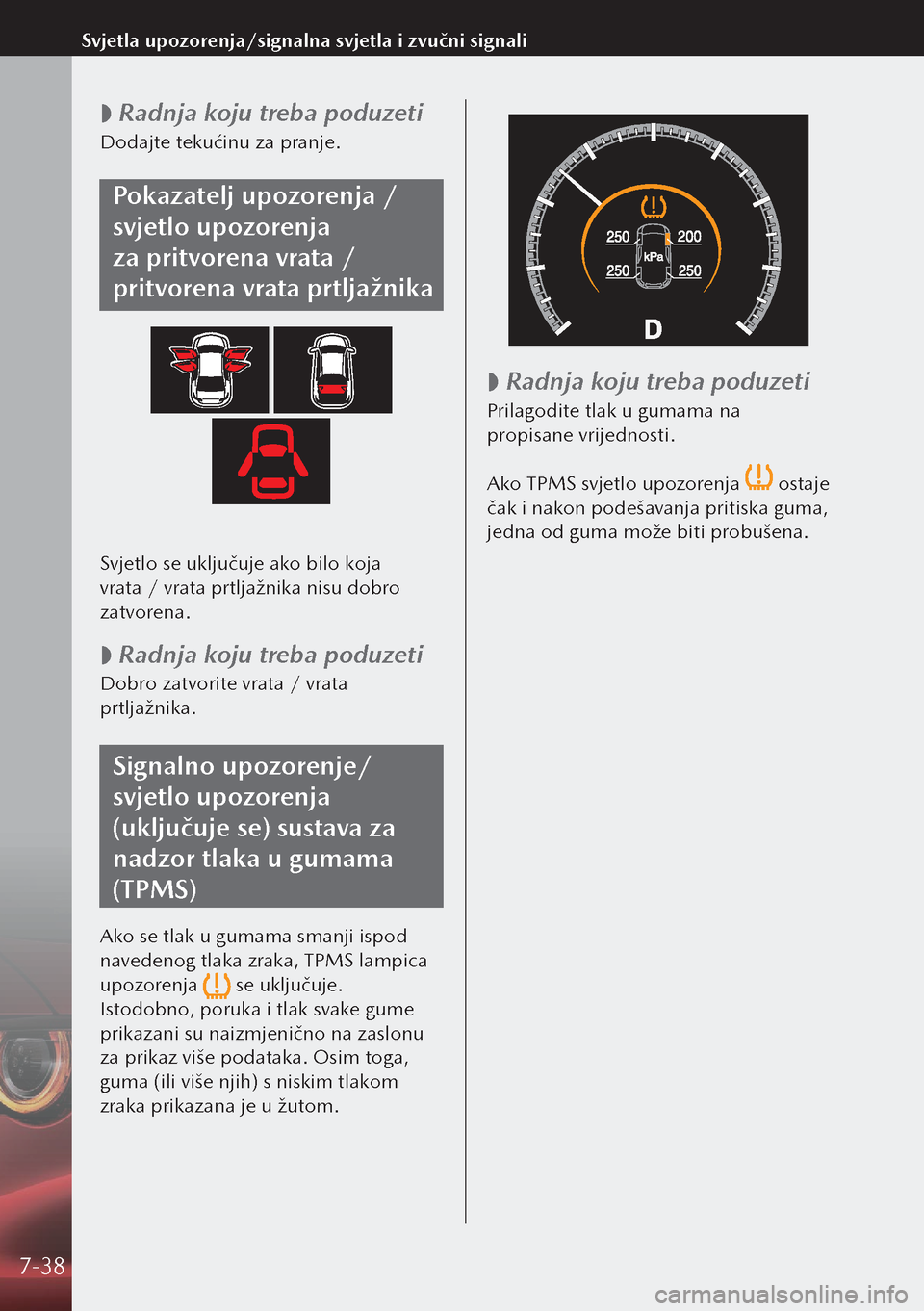

 Radnja koju treba poduzeti
Dodajte tekućinu za pranje.
Pokazatelj upozorenja /
svjetlo upozorenja
za pritvorena vrata /
pritvorena vrata prtljažnika
Svjetlo se uključuje ako bilo koja
vrata / vrata prtljažnika nisu dobro
zatvorena.

 Radnja koju treba poduzeti
Dobro zatvorite vrata / vrata
prtljažnika.
Signalno upozorenje/
svjetlo upozorenja
(uključuje se) sustava za
nadzor tlaka u gumama
(TPMS)
Ako se tlak u gumama smanji ispod
navedenog tlaka zraka, TPMS lampica
upozorenja
se uključuje.
Istodobno, poruka i tlak svake gume
prikazani su naizmjenično na zaslonu
za prikaz više podataka. Osim toga,
guma (ili više njih) s niskim tlakom
zraka prikazana je u žutom.

 Radnja koju treba poduzeti
Prilagodite tlak u gumama na
propisane vrijednosti.
Ako TPMS svjetlo upozorenja
ostaje
čak i nakon podešavanja pritiska guma,
jedna od guma može biti probušena.
7-38
Svjetla upozorenja/signalna svjetla i zvučni signali

Prilagodljiva prednja LED
svjetla (ALH) .................................. 4-43
Probušena guma ........................... 7-12
Postavljanje rezervne gume ....7-21
Uklanjanje probušene gume ....7-19
Protublokirajući kočioni sustav
(ABS) ............................................. 4-35
Protuprovalni sustav ...................... 3-16
Provjera razine motornog ulja ..........6-8
Provjera razine rashladnog
sredstva ........................................... 6-9
Provjeravanje razine tekućine
za kočnice/spojku ............................ 6-9
Prozori Električni prozori ...................... 3-14
S
Savjeti za vožnju
Opasna vožnja ......................... 3-18
Podni podmetač .......................3-19
Ušteda goriva i zaštita
okoliša ...................................... 3-18
Signali za skretanje i promjenu
trake............................................... 4-26
Signalni sustav zaustavljanja
u nuždi ........................................... 4-34
Sigurnosni sustav Sustav imobilizatora .................3-16
Sjedala ............................................. 2-2
Grijač sjedala ............................. 2-8
Memorija položaja za vožnju .....2-3
Naslon za glavu ......................... 2-6
Prednje sjedalo .......................... 2-2
Sjedalo suvozača .......................2-4
Sjedalo vozača .......................... 2-2
Stražnje sjedalo ......................... 2-5
Spremanje pričuvne gume
i alata ............................................. 7-12SRS zračni jastuci
Mjere opreza za dodatni
sigurnosni sustav (SRS) ..........2-22
Način rada zračnih jastuka
SRS ......................................... 2-24
Prekidač za deaktivaciju
zračnog jastuka suvozača .......2-23
Stražnje svjetlo za maglu ...............4-26
Stražnji prozor Odmagljivač stražnjeg stakla ...4-30
Stropna svjetla ............................... 5-37
Sustav imobilizatora ......................3-16
Sustav pomoći za održavanje
u traci (LAS)................................... 4-74
Sustav prepoznavanja
prometnih znakova (TSR) ..............4-48
Sustav senzora za parkiranje ......4-102
Sustav sigurnosnih pojaseva ......... 2-10
Sustav sprječavanja sudara
prilikom vožnje unaprijed
(FCTA) ........................................... 4-54
Sustav sprječavanja sudara
prilikom vožnje unatrag (RCTA) ..... 4-55
Sustav ulaza bez ključa ................... 3-4
Sustav upozoravanja o
napuštanju trake (LDWS) ..............4-44
Sustav za hitne pozive .....................7-2
Sustav za kontrolu proklizavanja
(TCS) ............................................. 4-36
Sustav za nadzor tlaka u
gumama (TPMS) ........................... 4-93
Svjetla za maglu Straga ...................................... 4-26
Svjetlo prtljažnog prostora ............. 5-37
T
Tempomat ...................................... 4-92
Trepereće svjetlo upozorenja
na opasnost ................................... 4-30
11-5
11
Kazalo
Kazalo
