diagram MAZDA MODEL 6 2007 Manuel du propriétaire (in French)

Black plate (45,1)
Siège du passager avant
Le voyant/bip de ceintures de sécurité
indique au passager avant de boucler sa
ceinture selon le diagramme suivant.
EtatVitesse du véhicule
0―20 km/h
(0―12 mi/h)20 km/h
(12 mi/h) ou
plus
Ceinture de
sécurité
(Conducteur)
Ceinture de
sécurité
(Passager)
Témoin
Bip
: Bouclée: Détachée: Allumé: Clignotant: Bip
Une fois le bip sonore déclenché, celui-ci
continue même si la vitesse du véhicule
redescend au dessous de 20 km/h (12
mi/h), jusqu'à ce que la ceinture de
sécurité soit bouclée ou que la durée du
signal sonore soit expirée.
REMARQUE
lPour permettre au capteur de
chargement du siège de passager
avant de fonctionner correctement,
n'utiliser pas de coussin
supplémentaire sur le siège pour
vous asseoir. Le capteur risque de ne
pas fonctionner correctement car il
sera gêné par le coussin additionnel.
lSi des paquets, des bagages, des
animaux domestiques ou d'autres
objets sont placés sur le siège du
passager avant, il est possible que le
voyant de rappel de bouclage de
ceinture de sécurité du passager
avant s'allume et émette un signal
sonore, selon le poids.
Equipement sécuritaire essentiel
Ceintures de sécurité
2-31
Mazda6_8W90-EC-06K_Edition1 Page45
Monday, November 20 2006 1:42 PM
Form No.8W90-EC-06K

Black plate (189,1)

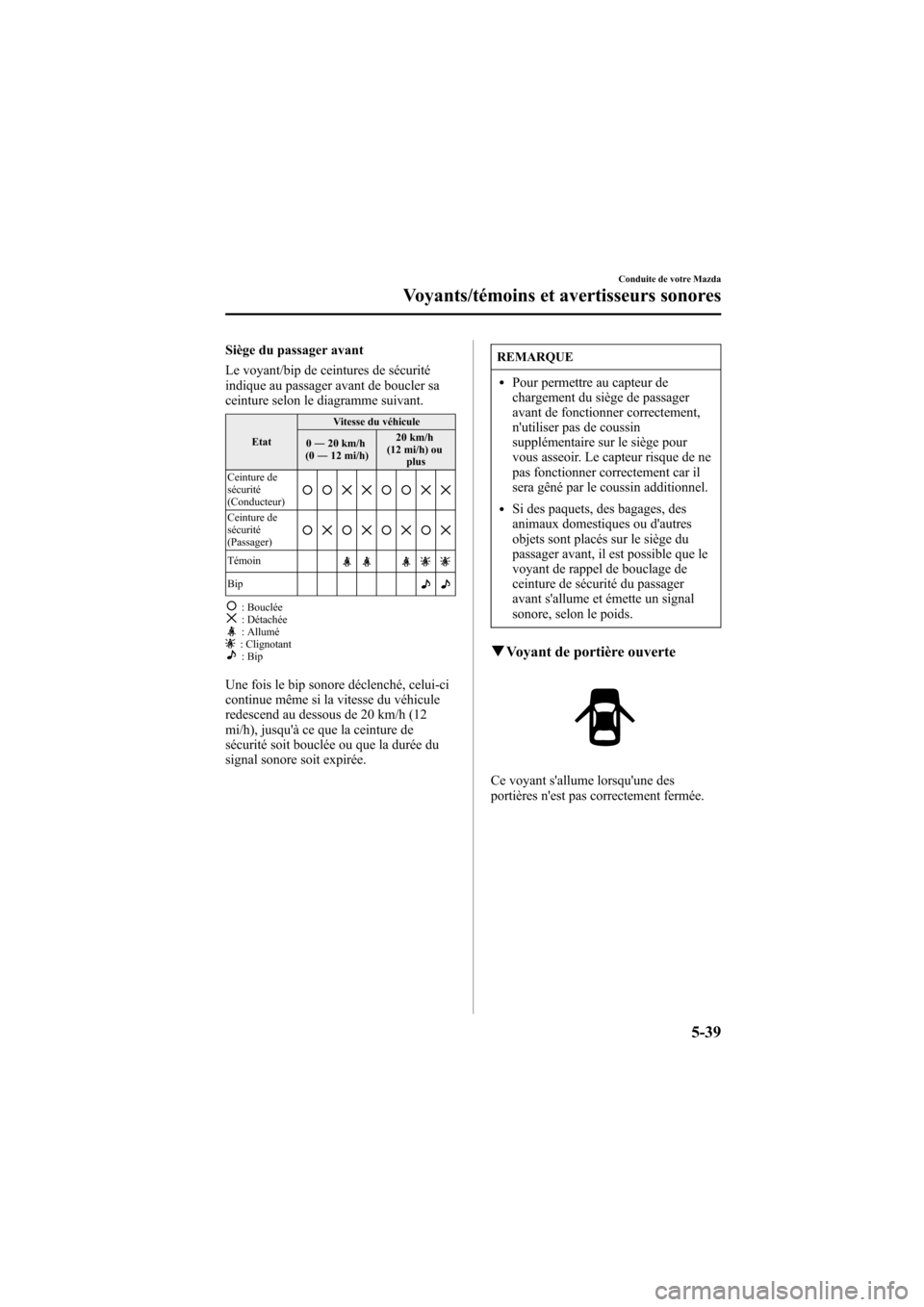

Siège du passager avant
Le voyant/bip de ceintures de sécurité
indique au passager avant de boucler sa
ceinture selon le diagramme suivant.
EtatVitesse du véhicule
0―20 km/h
(0―12 mi/h)20 km/h
(12 mi/h) ou
plus
Ceinture de
sécurité
(Conducteur)
Ceinture de
sécurité
(Passager)
Témoin
Bip
: Bouclée: Détachée: Allumé: Clignotant: Bip
Une fois le bip sonore déclenché, celui-ci
continue même si la vitesse du véhicule
redescend au dessous de 20 km/h (12
mi/h), jusqu'à ce que la ceinture de
sécurité soit bouclée ou que la durée du
signal sonore soit expirée.
REMARQUE
lPour permettre au capteur de
chargement du siège de passager
avant de fonctionner correctement,
n'utiliser pas de coussin
supplémentaire sur le siège pour
vous asseoir. Le capteur risque de ne
pas fonctionner correctement car il
sera gêné par le coussin additionnel.
lSi des paquets, des bagages, des
animaux domestiques ou d'autres
objets sont placés sur le siège du
passager avant, il est possible que le
voyant de rappel de bouclage de
ceinture de sécurité du passager
avant s'allume et émette un signal
sonore, selon le poids.
qVoyant de portière ouverte
Ce voyant s'allume lorsqu'une des
portières n'est pas correctement fermée.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-39
Mazda6_8W90-EC-06K_Edition1 Page189
Monday, November 20 2006 1:43 PM
Form No.8W90-EC-06K

Black plate (402,1)
Publications d'entretien
Des publications autorisées par Mazda sont disponibles pour les propriétaires qui désirent
réaliser l'entretien ou les réparations.
Consulter le tableau ci-dessous pour les publications qui peuvent être commandées chez un
concessionnaire agréé Mazda.
Si le concessionnaire n'a pas la publication désirée, ils peuvent la commander.
NUMERO DE COMMANDE DE PUBLICATION DESCRIPTION DE PUBLICATION
9999-95-063B-07 MANUEL D'ATELIER 2007 (Anglais)
9999-MX-063B-07 MANUEL D'ATELIER 2007 (Espagnol)
9999-95-039G-07 SCHEMA DE CABLAGE 2007 (Anglais)
9999-MX-039G-07 SCHEMA DE CABLAGE 2007 (Espagnol)
9999-95-078C-07R2 (Etats-Unis uniquement) CONDUITE ET ENTRETIEN 2007
9999-EC-078C-07R2 (Canada uniquement) CONDUITE ET ENTRETIEN 2007
9999-PR-078C-07R2
(Puerto Rico, Mexique uniquement)CONDUITE ET ENTRETIEN 2007
qMANUEL D'ATELIER:
Couvre l'entretien et les réparations concernant le groupe motopropulseur, la carrosserie et
le châssis.
qSCHEMA DE CABLAGE:
Donne les diagrammes électriques et l'emplacement des composantes du système électrique
au complet.
qCONDUITE ET ENTRETIEN:
Ce manuel contient l'information concernant l'entretien et l'utilisation adéquats de votre
véhicule. Ceci n'est pas un manuel technique.
9-44
Informations à la clientèle et signalement des problèmes de sécurité
Publications d'entretien
Mazda6_8W90-EC-06K_Edition1 Page402
Monday, November 20 2006 1:45 PM
Form No.8W90-EC-06K
