Vedligeholdelsesovervågning
tVedligeholdelsesovervågning (audio af type A)
"Oil Change" (olieskift) med fleksibel indstilling*1 er tilgængelig. Kontakt et autoriseret
Mazda-værksted for at få flere oplysninger
*2. Når den fleksible vedligeholdelsesindstilling
for motorolie er valgt, tændes skruenøgleindikatoren i instrumentpanelet, når den resterende
olieholdbarhed falder til under 1.000 km, eller resterende dage er mindre end 15 (hvad end
kommer først).
Nulstilling
Tryk og hold på grebet til instrumentpanelbelysning med slukket tænding, og tænd derefter.
Bliv ved med at trykke på grebet til instrumentpanelbelysning i mere end 5 sekunder.
Hovedadvarselslampen blinker i et par sekunder, når nulstillingen er fuldført.
Greb til instrumentpanelbelysning
*1 Indstillingen for fleksibel vedligeholdelse af motorolie er tilgængelig (kun visse
modeller). Baseret på motorens driftsbetingelser beregner den integrerede computer i
bilen resterende olieholdbarhed.
*2 Når indstillingen for fleksibel vedligeholdelse af motorolie er valgt, skal systemet
nulstilles, når motorolien udskiftes, uafhængigt af visningen af indikatoren for
skruenøgle.
Vedligeholdelse og pleje
Regelmæssig vedligeholdelse
6-15

tNulstillingsprocedure for bilmotorkontrolenheden
BEMÆRK
Følgende procedure er for biler af typen SKYACTIV-G 2.5T og SKYACTIV-D 2.2 og for
biler af typen SKYACTIV-G 2.0 og SKYACTIV-G 2.5 med indstillingen for fleksibel
vedligeholdelse af motorolie valgt.
Efter skifte af motorolien skal du få et værksted,, f.eks. et autoriseret Mazda-værksted, til at
udføre initialiseringen (nulstilling af motoroliedata) af den registrerede værdi. Hvis den
værdi, der er registreret af computeren, ikke initialiseres, vil indikatoren for skruenøgle
muligvis ikke blive slukket eller blive tændt tidligere end normalt.
BEMÆRK
Initialiseringen (nulstilling af motoroliedata) af den registrerede værdi kan udføres vha.
grebet til instrumentpanelbelysningen i instrumentpanelet på følgende måde:
1. Slå tændingen fra.
2. Slå tændingen til, mens der trykkes på grebet til instrumentpanelbelysning, og tryk og
hold på grebet til instrumentpanelbelysning i ca. 5 sekunder, indtil
hovedadvarselslampen
blinker.

4YPE! 4YPE"4YPE#
Greb til instrumentpanelbelysningGreb til instrumentpanelbelysning
3. Når hovedadvarselslampen har blinket i nogle sekunder, er initialiseringen færdig.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-28

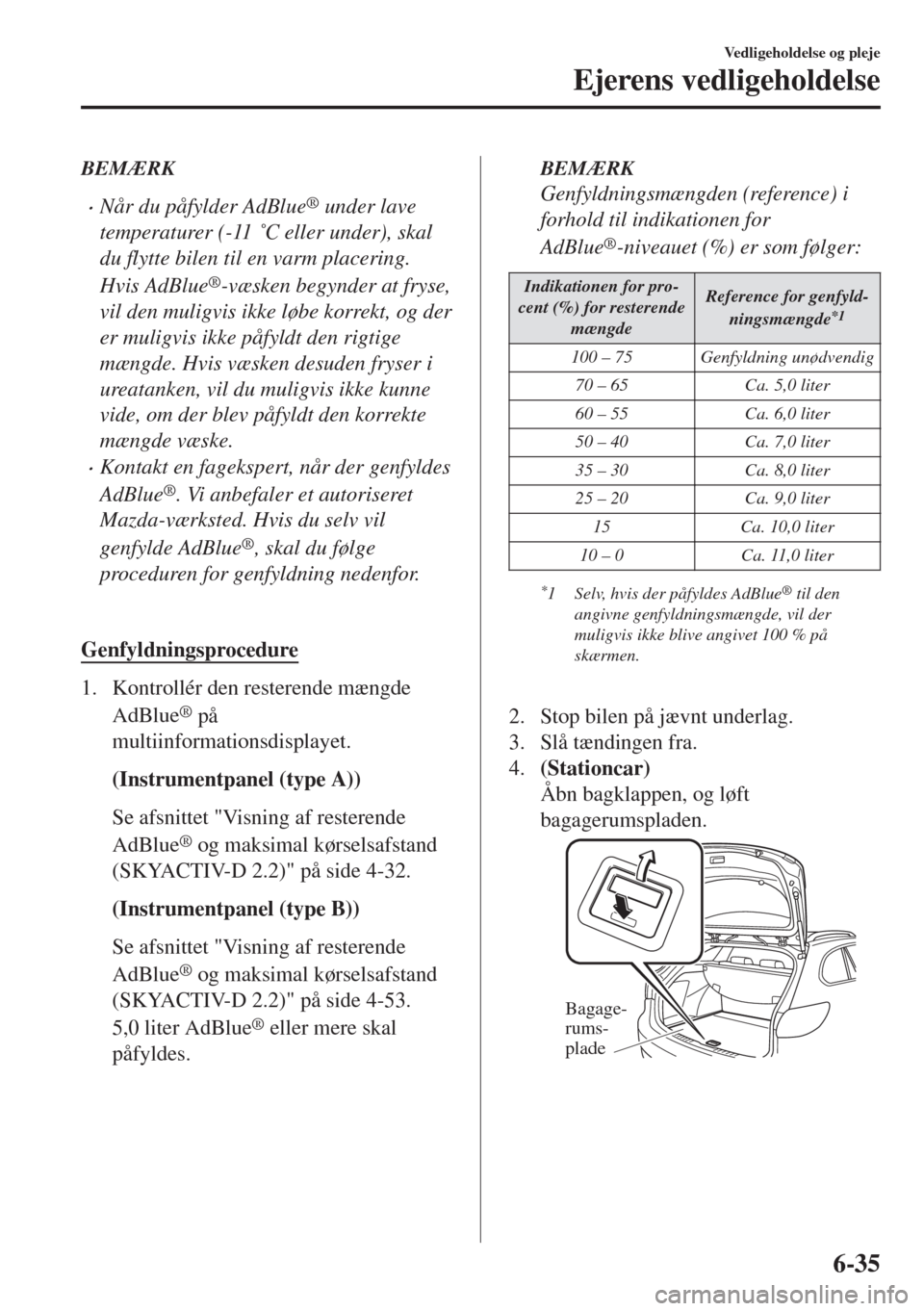

BEMÆRK
•Når du påfylder AdBlue® under lave
temperaturer (-11 ÛC eller under), skal
du flytte bilen til en varm placering.
Hvis AdBlue
®-væsken begynder at fryse,
vil den muligvis ikke løbe korrekt, og der
er muligvis ikke påfyldt den rigtige
mængde. Hvis væsken desuden fryser i
ureatanken, vil du muligvis ikke kunne
vide, om der blev påfyldt den korrekte
mængde væske.
•Kontakt en fagekspert, når der genfyldes
AdBlue
®. Vi anbefaler et autoriseret
Mazda-værksted. Hvis du selv vil
genfylde AdBlue
®, skal du følge
proceduren for genfyldning nedenfor.

Genfyldningsprocedure
1. Kontrollér den resterende mængde
AdBlue
® på
multiinformationsdisplayet.
(Instrumentpanel (type A))
Se afsnittet "Visning af resterende
AdBlue
® og maksimal kørselsafstand
(SKYACTIV-D 2.2)" på side 4-32.
(Instrumentpanel (type B))
Se afsnittet "Visning af resterende
AdBlue
® og maksimal kørselsafstand
(SKYACTIV-D 2.2)" på side 4-53.
5,0 liter AdBlue
® eller mere skal
påfyldes.
BEMÆRK
Genfyldningsmængden (reference) i
forhold til indikationen for
AdBlue
®-niveauet (%) er som følger:
Indikationen for pro-
cent (%) for resterende
mængdeReference for genfyld-
ningsmængde
*1
100 – 75 Genfyldning unødvendig
70 – 65 Ca. 5,0 liter
60 – 55 Ca. 6,0 liter
50 – 40 Ca. 7,0 liter
35 – 30 Ca. 8,0 liter
25 – 20 Ca. 9,0 liter
15 Ca. 10,0 liter
10 – 0 Ca. 11,0 liter
*1 Selv, hvis der påfyldes AdBlue® til den
angivne genfyldningsmængde, vil der
muligvis ikke blive angivet 100 % på
skærmen.

2. Stop bilen på jævnt underlag.
3. Slå tændingen fra.
4.(Stationcar)
Åbn bagklappen, og løft
bagagerumspladen.
Bagage-
rums-
plade
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-35

12. Luk dækslet sikkert.
Dæksel
BEMÆRK
•Hvis dækslet ikke er lukket sikkert,
kan vand eller udstødningsgas fra
servicehullet trænge ind.
13. Kontrollér følgende, mens bilen er
stoppet.
•Der vises ingen advarselsindikation
for AdBlue
®-niveau på
multiinformationsdisplayet.
•Indikationen for AdBlue®-niveau
(%) på multiinformationsdisplayet
viser en forøgelse.
(Instrumentpanel (type A))
Se afsnittet "Visning af resterende
AdBlue
® og maksimal
kørselsafstand (SKYACTIV-D 2.2)"
på side 4-32.
(Instrumentpanel (type B))
Se afsnittet "Visning af resterende
AdBlue
® og maksimal
kørselsafstand (SKYACTIV-D 2.2)"
på side 4-53.
Hvis ovennævnte indikationer forbliver
uændrede, selv når der er gået 1 minut
efter standsning af bilen:
•Hvis du allerede har påfyldt 5,0 liter
AdBlue
® i forhold til indikationen for
AdBlue
®-niveauet (%) på
multiinformationsdisplayet, skal du
forberede yderligere 5,0 liter AdBlue
®
eller mere og tilføje det ved at følge
genfyldningsproceduren.
•Hvis du tilføjede den rigtige mængde
AdBlue
®, viser indikationen for
AdBlue
®-niveau (%) på
multiinformationsdisplayet en forøgelse,
mens bilen køres. Hvis
AdBlue
®-niveauet (%) ikke viser nogen
forøgelse, eller
hastighedsbegrænsningen ikke
annulleres, mens du kører bilen, skal du
kontakte en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-38

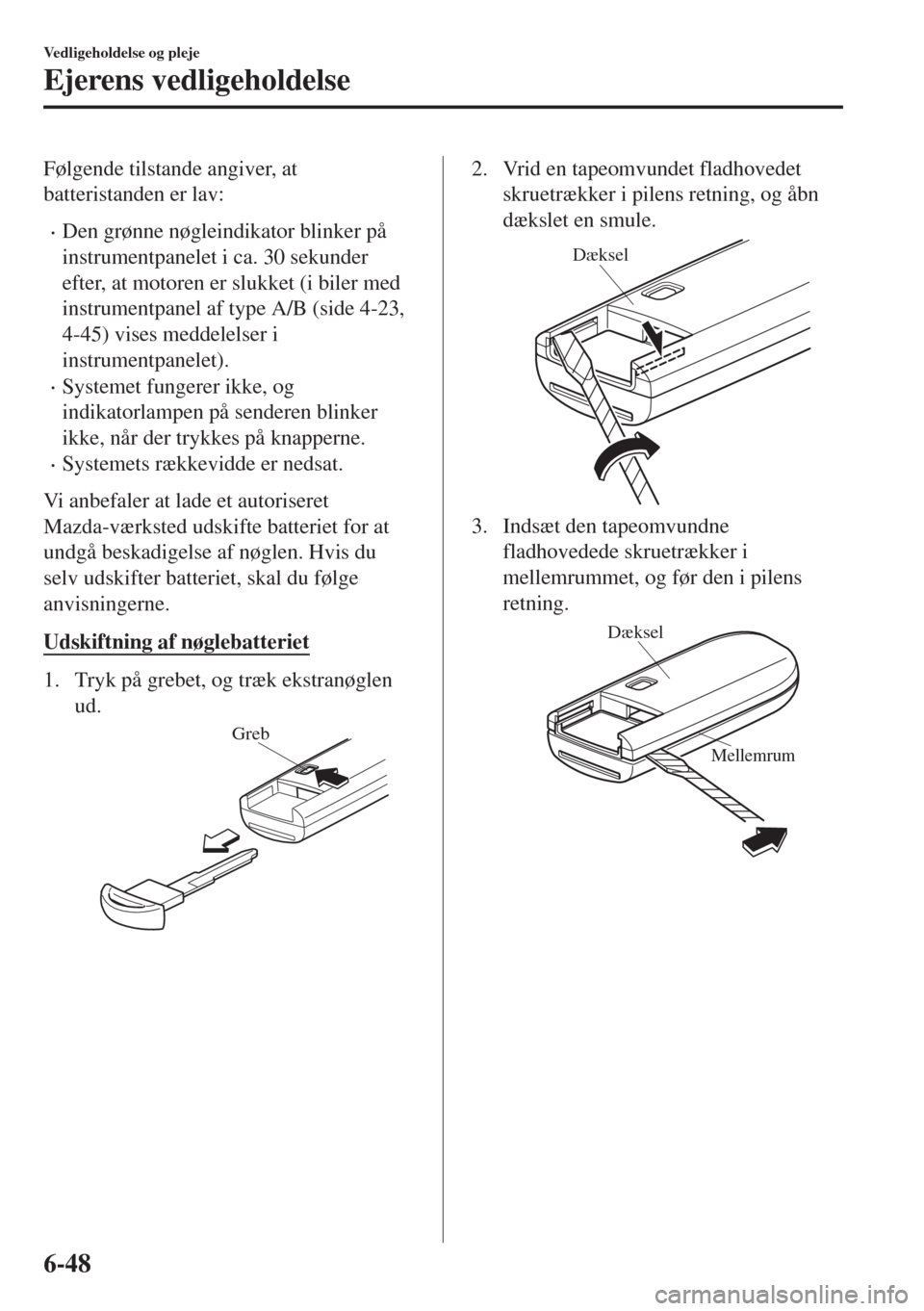

Følgende tilstande angiver, at
batteristanden er lav:
•Den grønne nøgleindikator blinker på
instrumentpanelet i ca. 30 sekunder
efter, at motoren er slukket (i biler med
instrumentpanel af type A/B (side 4-23,
4-45) vises meddelelser i
instrumentpanelet).
•Systemet fungerer ikke, og
indikatorlampen på senderen blinker
ikke, når der trykkes på knapperne.
•Systemets rækkevidde er nedsat.
Vi anbefaler at lade et autoriseret
Mazda-værksted udskifte batteriet for at
undgå beskadigelse af nøglen. Hvis du
selv udskifter batteriet, skal du følge
anvisningerne.
Udskiftning af nøglebatteriet
1. Tryk på grebet, og træk ekstranøglen
ud.
Greb
2. Vrid en tapeomvundet fladhovedet
skruetrækker i pilens retning, og åbn
dækslet en smule.
Dæksel
3. Indsæt den tapeomvundne
fladhovedede skruetrækker i
mellemrummet, og før den i pilens
retning.
Dæksel
Mellemrum
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-48

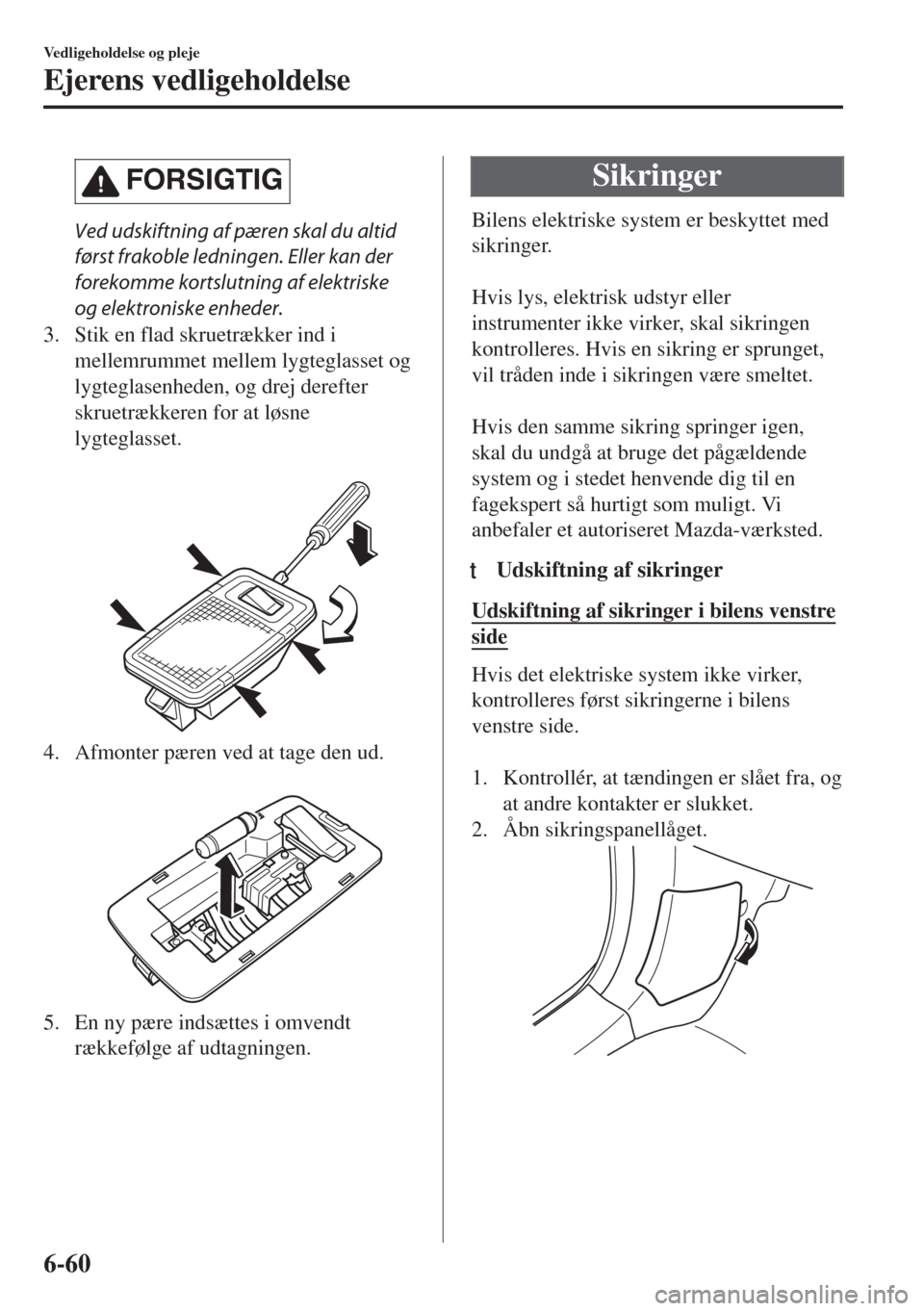

&/23)'4)'
Ved udskiftning af pæren skal du altid
først frakoble ledningen. Eller kan der
forekomme kortslutning af elektriske
og elektroniske enheder.
3. Stik en flad skruetrækker ind i
mellemrummet mellem lygteglasset og
lygteglasenheden, og drej derefter
skruetrækkeren for at løsne
lygteglasset.

4. Afmonter pæren ved at tage den ud.

5. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Sikringer
Bilens elektriske system er beskyttet med
sikringer.

Hvis lys, elektrisk udstyr eller
instrumenter ikke virker, skal sikringen
kontrolleres. Hvis en sikring er sprunget,
vil tråden inde i sikringen være smeltet.

Hvis den samme sikring springer igen,
skal du undgå at bruge det pågældende
system og i stedet henvende dig til en
fagekspert så hurtigt som muligt. Vi
anbefaler et autoriseret Mazda-værksted.
ttUdskiftning af sikringer
Udskiftning af sikringer i bilens venstre
side
Hvis det elektriske system ikke virker,
kontrolleres først sikringerne i bilens
venstre side.

1. Kontrollér, at tændingen er slået fra, og
at andre kontakter er slukket.
2. Åbn sikringspanellåget.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-60

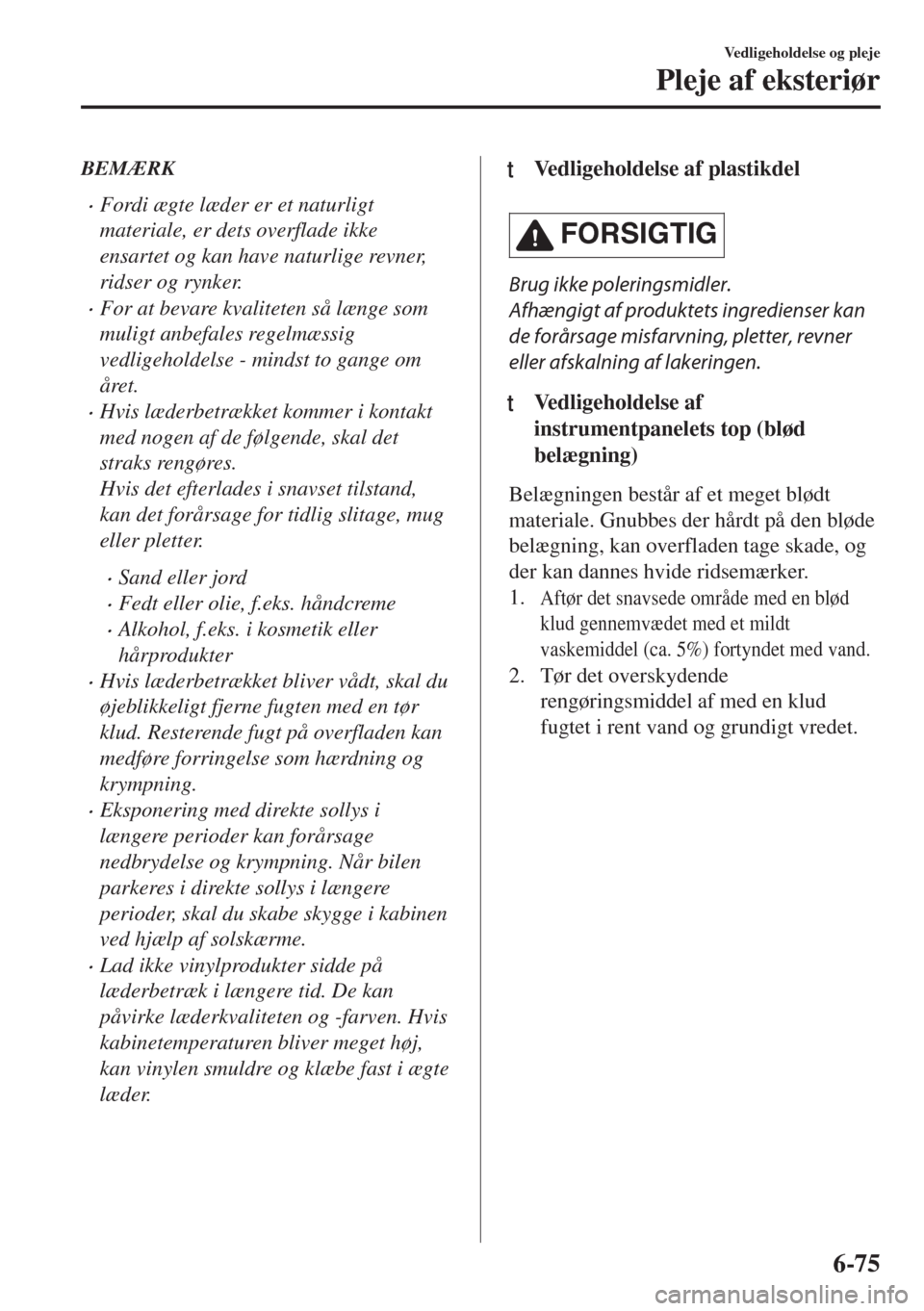

BEMÆRK
•Fordi ægte læder er et naturligt
materiale, er dets overflade ikke
ensartet og kan have naturlige revner,
ridser og rynker.
•For at bevare kvaliteten så længe som
muligt anbefales regelmæssig
vedligeholdelse - mindst to gange om
året.
•Hvis læderbetrækket kommer i kontakt
med nogen af de følgende, skal det
straks rengøres.
Hvis det efterlades i snavset tilstand,
kan det forårsage for tidlig slitage, mug
eller pletter.
•Sand eller jord
•Fedt eller olie, f.eks. håndcreme
•Alkohol, f.eks. i kosmetik eller
hårprodukter
•Hvis læderbetrækket bliver vådt, skal du
øjeblikkeligt fjerne fugten med en tør
klud. Resterende fugt på overfladen kan
medføre forringelse som hærdning og
krympning.
•Eksponering med direkte sollys i
længere perioder kan forårsage
nedbrydelse og krympning. Når bilen
parkeres i direkte sollys i længere
perioder, skal du skabe skygge i kabinen
ved hjælp af solskærme.
•Lad ikke vinylprodukter sidde på
læderbetræk i længere tid. De kan
påvirke læderkvaliteten og -farven. Hvis
kabinetemperaturen bliver meget høj,
kan vinylen smuldre og klæbe fast i ægte
læder.
tVedligeholdelse af plastikdel
&/23)'4)'
Brug ikke poleringsmidler.
Afhængigt af produktets ingredienser kan
de forårsage misfarvning, pletter, revner
eller afskalning af lakeringen.
tVedligeholdelse af
instrumentpanelets top (blød
belægning)
Belægningen består af et meget blødt
materiale. Gnubbes der hårdt på den bløde
belægning, kan overfladen tage skade, og
der kan dannes hvide ridsemærker.
1.
Aftør det snavsede område med en blød
klud gennemvædet med et mildt
vaskemiddel (ca. 5%) fortyndet med vand.
2. Tør det overskydende
rengøringsmiddel af med en klud
fugtet i rent vand og grundigt vredet.
Vedligeholdelse og pleje
Pleje af eksteriør
6-75

1. Aftag batteridækslet.
2. Sørg for, at hjælpebatteriet er på 12 V,
og at dets minuspol har
jordforbindelse.
3. Hvis hjælpebatteriet sidder i en anden
bil, må bilerne ikke røre ved hinanden.
Sluk motoren på bilen med
hjælpebatteriet, og afbryd alle
unødvendige elektriske funktioner i
begge biler.
4. Forbind hjælpekablerne nøjagtigt i den
rækkefølge, der er vist på
illustrationen.
•Forbind den ene ende af det ene
hjælpekabel til pluspolen på det
afladede batteri (1).
•Forbind den anden ende af dette
kabel til pluspolen på hjælpebatteriet
(2).
•Forbind den ene ende af det andet
hjælpekabel til minuspolen på
hjælpebatteriet (3).
•Forbind den anden ende til det
jordede punkt vist på illustrationen
på afstand af det afladede batteri (4).
5. Start motoren i bilen med
hjælpebatteriet, og lad den køre i et par
minutter. Start derefter motoren i bilen
med det afladede batteri.
6.(Med i-ELOOP-system)
Der vises eventuelt "i-ELOOP
charging" (i-ELOOP oplader) i
multidisplayet i instrumentpanelet efter
start af motoren. Meddelelsen vises
ikke længere, når motoren kører, og
opladningen er færdig. Bilen kan
køres, når meddelelsen ikke længere
vises.

i-ELOOP opladning
BEMÆRK
Hvis bilen køres, mens meddelelsen
vises, høres en biplyd.
Hvis du drejer rattet, mens
meddelelsen vises, vil det føles tungere
end normalt, men det er ikke tegn på
noget unormalt. Rattet vender tilbage
til normal, når meddelelsen ikke
længere vises. Aftag ikke startkablerne,
mens meddelelsen vises.
7. Når du er færdig, tages kablerne
forsigtigt af i modsat rækkefølge af
den i illustrationen beskrevne.
8. Hvis batteridækslet har været
afmonteret, skal du montere det i
modsat rækkefølge af afmonteringen.
BEMÆRK
•Kontrollér, at skjoldet og dækslet er
monteret korrekt.
Hvis der opstår problemer
Batteriet bliver fladt
7-35

Hvis en advarselslampe tændes eller blinker
Hvis en advarselslampe tændes/blinker, skal du udføre den passende handling for hver
lampe. Der er ikke noget problem, hvis lampen slukkes. Hvis lampen dog ikke slukkes, eller
tændes/blinker igen, skal du kontakte et autoriseret Mazda-værksted.
Detaljerne for nogle advarsler kan ses på midterdisplayet eller multiinformationsdisplayet
(type A/B) i instrumentpanelet.
Midterdisplay
1. Hvis advarselslampen tændes, skal du vælge ikonet på startskærmen for at få vist
skærmen med anvendelser.
2. Vælg "Bilstatusovervågning".
3. Vælg "Advarselsvejledning" for at få vist de aktuelle advarsler.
4. Vælg den relevante advarsel for at få vist advarselsoplysningerne.
Multiinformationsdisplay (type A/B)
1. Tryk på INFO-kontakten på rattet for at skifte til skærmen med advarselsindikation.
Se afsnittet "Multiinformationsdisplay (type A)" på side 4-24.
Se afsnittet "Multiinformationsdisplay (type B)" på side 4-46.
Hvis der opstår problemer
Advarselslamper/indikatorer og advarselslyde
7-44

Signal Advarsel
(Rød)
(Tænder)
Advarselslampe for
nøgle
*
Hvis der opstår en defekt i det nøglefri adgangssystem, lyser den konstant.
&/23)'4)'
Hvis advarselslampen for nøgle tændes, eller den orange indikator for starttrykknappen
blinker, vil motoren muligvis ikke starte. Hvis motoren ikke kan startes, skal du prøve at
starte den vha. nødmetoden til start af motoren og så hurtigt som muligt få bilen efterset af
en fagekspert. Vi anbefaler et autoriseret Mazda-værksted.
Se afsnittet "Nødbetjening til start af motoren" på side 4-10.
SikkerhedsindikatorHvis motoren ikke kan startes med den korrekte nøgle, og sikkerhedsindikatoren bliver
ved med at lyse eller blinke, skal der forsøges følgende:
Sørg for, at nøglen er inden for funktionsområdet for signaltransmission. Slå tændingen
fra og genstart derefter motoren. Hvis motoren ikke starter efter 3 eller flere forsøg, skal
du kontakte en fagekspert. Vi anbefaler et autoriseret Mazda-værksted.
(Orange)
Advarselsindikati-
on/advarselslampe
for High Beam Con-
trol-system (HBC)
*
Lampen forbliver tændt, hvis der er et problem med systemet. Få bilen efterset af en fa-
gekspert. Vi anbefaler et autoriseret Mazda-værksted.
BEMÆRK
Hvis udsynet i det fremaddetekterende kamera (FSC) er blokeret under dårlige vejrfor-
hold, f.eks. regn, tåge og sne, og når forruden er snavset, kan advarselsindikation/advar-
selslampen for fjernlyskontrolsystemet (HBC) blive vist/tændt. Dette er dog ikke et tegn på
defekter.
(Orange)
Advarselsindikati-
on/advarselslampe
for adaptive
LED-forlygter
*
Lampen forbliver tændt, hvis der er et problem med systemet. Få bilen efterset af en fa-
gekspert. Vi anbefaler et autoriseret Mazda-værksted.
BEMÆRK
Hvis udsynet i det fremaddetekterende kamera (FSC) er blokeret under dårlige vejrfor-
hold, f.eks. regn, tåge og sne, og når forruden er snavset, kan advarselsindikation/advar-
selslampen for Adaptive LED-forlygter (ALH) blive vist/tændt. Dette er dog ikke et tegn
på defekter.
Advarselsindikation
for Blind Spot Mo-
nitoring (BSM)
*
Advarselsindikationen tændes, hvis der er en fejlfunktion i Blind Spot Monitoring (BSM).
Få bilen efterset af en fagekspert. Vi anbefaler et autoriseret Mazda-værksted.
BEMÆRK
Hvis bilen køres på en vej med mindre trafik og færre biler, som radarsensorerne kan de-
tektere, kan systemet gå på pause. Dette er dog ikke et tegn på defekter.
Indikator for slukket
Blind Spot Monito-
ring (BSM)
*
Der kan angives et problem i systemet under følgende omstændigheder.
Få bilen efterset af en fagekspert. Vi anbefaler et autoriseret Mazda-værksted.
•Lampen tændes ikke, når tændingen slås til.•Lampen forbliver tændt, selv når systemet Blind Spot Monitoring (BSM) kan betjenes.•Lampen tændes under kørslen af bilen.
BEMÆRKHvis bilen køres på en vej med mindre trafik og færre biler, som radarsensorerne kan de-
tektere, kan systemet gå på pause (indikationen for slukket Blind Spot Monitoring (BSM)
på instrumentpanelet tændes). Dette er dog ikke et tegn på defekter.
Hvis der opstår problemer
Advarselslamper/indikatorer og advarselslyde
*Visse modeller.7-55
