MAZDA MODEL 6 2018 Instruktionsbog (in Danish)

Forlygter (nærlys/fjernlys)
Kørelys/positionslys*
Forlygter (nærlys med lang rækkevidde)*
Kørelys*
Blinklys foran
Blinklys på siden
Bremselys
Baglygter*
Bremselys/baglygter
Blinklys bagpå
Baglygter (bagklapside)*
Baklys (model med venstrestyring)
Baklys (model med højrestyring)
Tågebaglygte*1/baklys*2 (model med venstrestyring)
Tågebaglygte*1/baklys*2 (model med højrestyring)
Højt monteret bremselys
Nummerpladelys
Kabinelys/kortlampe (for)
Sminkespejllys*
Opmærksomhedslys
Kortlamper til bagsæder
Bagagerumslys (sedan)
Bagagerumslys (stationcar)
Omgivelseslys*
*
1 Med tågebaglygte
*2 Uden tågebaglygte
Vedligeholdelse og pleje
Ejerens vedligeholdelse
*Visse modeller.6-55

&/23)'4)'
Når du afmonterer linsen eller
pæreenheden vha. en fladhovedet
skruetrækker, skal du sikre, at den
fladhovede skruetrækker ikke kommer i
kontakt med den indvendige terminal. Hvis
den fladhovede skruetrækker kommer i
kontakt med terminalen, kan der ske
kortslutning.
BEMÆRK
•Hvis en pære skal skiftes, skal du
kontakte en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
•Brug indpakningen fra den nye pære til
straks at bortskaffe den gamle pære, og
hold børn væk fra pæren.
tUdskiftning af pærer i udvendige
lygter
De andre udvendige lygter har enten
LED'er eller normale pærer.
Kun pæren til et kørelys/positionslys kan
udskiftes.
LED-type
•Forlygter
•Kørelys*
•Positionslys
•Blinklys foran
•Blinklys på siden
•Højt monteret bremselys
•Blinklys bagpå
•Bremselys
•Baglygter
•Baklys
•Tågebaglygter
•Nummerpladelys
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed.
LED-pæren skal udskiftes sammen med
enheden. Vi anbefaler et autoriseret
Mazda-værksted, når udskiftning er
nødvendig.
Pæretype
Kørelys/positionslys*
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Hvis der skal skiftes en pære i højre
side, skal motoren startes, rattet drejes
helt til venstre, og motoren slukkes.
Hvis der skal skiftes en pære i venstre
side, skal rattet drejes til højre.
3. Træk i midterdelen af plastikholderne,
og fjern dem.

!FMONTERING
-ONTERING
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-56*Visse modeller.

4. Drej skruen mod uret, tag den ud, og
træk skærmen delvist tilbage.

5. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
6. Tag pæren ud af fatningen.

7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
ttUdskiftning af pærer i indvendige
lygter
Kabinelys/kortlampe (LED-type),
kortlamper til bagsæder (LED-type),
sminkespejllys (LED-type)*,
opmærksomhedslys, omgivelseslys*
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed.
LED-pæren skal udskiftes sammen med
enheden. Vi anbefaler et autoriseret
Mazda-værksted, når udskiftning er
nødvendig.
Kabinelys/kortlampe (pæretype),
kortlamper til bagsæder (pæretype),
sminkespejllys (pæretype)*
1. Brug en flad skruetrækker, der er viklet
en klud om for ikke at beskadige
lygteglasset, og fjern lygteglasset ved
forsigtigt at løfte i kanten af
lygteglasset med en skruetrækker.
2. Afmonter pæren ved at tage den ud.
Kabinelys/kortlampe (for)
Vedligeholdelse og pleje
Ejerens vedligeholdelse
*Visse modeller.6-57

Kortlamper til bagsæder


Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-58

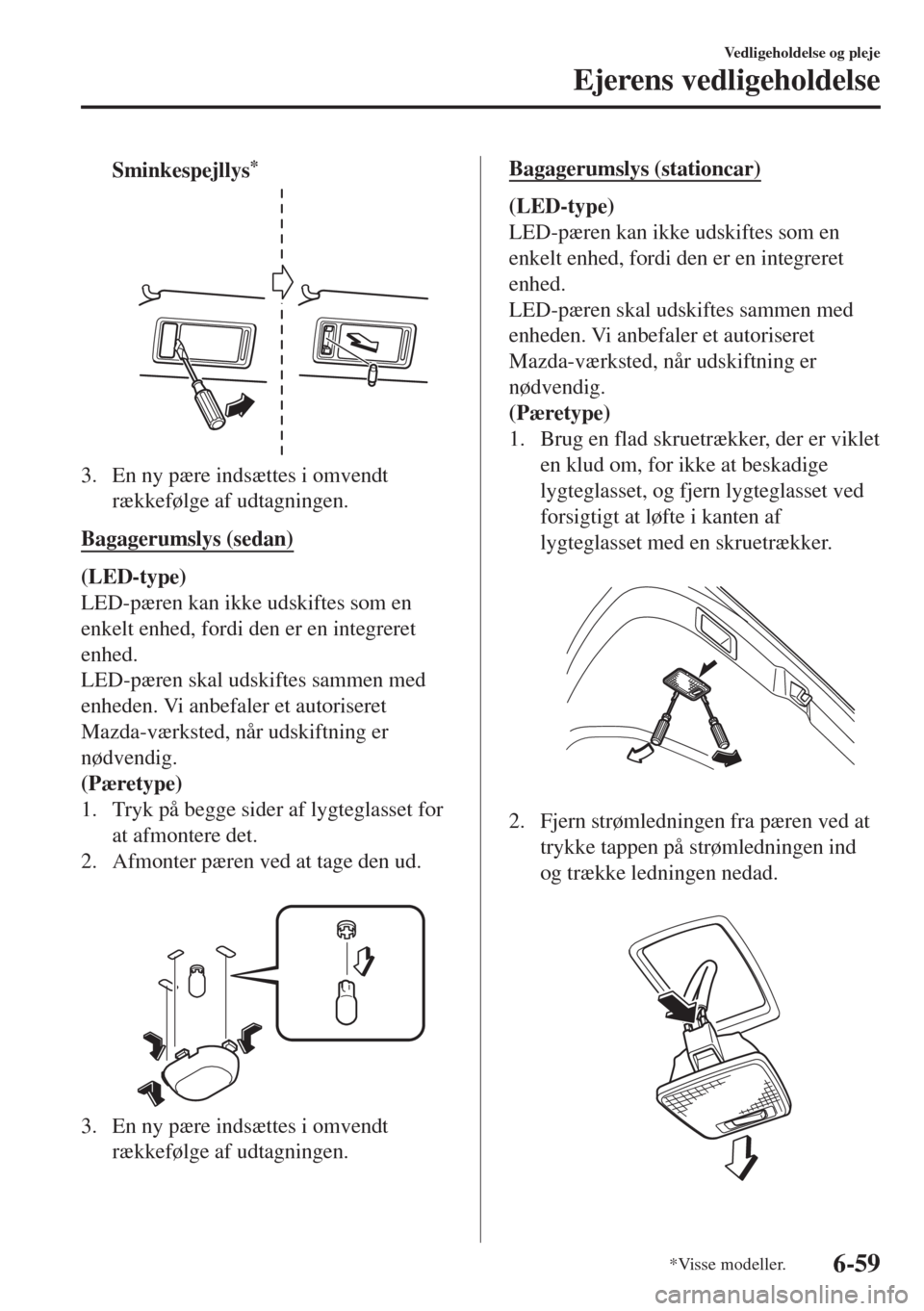

Sminkespejllys*
3. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Bagagerumslys (sedan)
(LED-type)
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed.
LED-pæren skal udskiftes sammen med
enheden. Vi anbefaler et autoriseret
Mazda-værksted, når udskiftning er
nødvendig.
(Pæretype)
1. Tryk på begge sider af lygteglasset for
at afmontere det.
2. Afmonter pæren ved at tage den ud.

3. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Bagagerumslys (stationcar)
(LED-type)
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed.
LED-pæren skal udskiftes sammen med
enheden. Vi anbefaler et autoriseret
Mazda-værksted, når udskiftning er
nødvendig.
(Pæretype)
1. Brug en flad skruetrækker, der er viklet
en klud om, for ikke at beskadige
lygteglasset, og fjern lygteglasset ved
forsigtigt at løfte i kanten af
lygteglasset med en skruetrækker.

2. Fjern strømledningen fra pæren ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.

Vedligeholdelse og pleje
Ejerens vedligeholdelse
*Visse modeller.6-59

&/23)'4)'
Ved udskiftning af pæren skal du altid
først frakoble ledningen. Eller kan der
forekomme kortslutning af elektriske
og elektroniske enheder.
3. Stik en flad skruetrækker ind i
mellemrummet mellem lygteglasset og
lygteglasenheden, og drej derefter
skruetrækkeren for at løsne
lygteglasset.

4. Afmonter pæren ved at tage den ud.

5. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Sikringer
Bilens elektriske system er beskyttet med
sikringer.

Hvis lys, elektrisk udstyr eller
instrumenter ikke virker, skal sikringen
kontrolleres. Hvis en sikring er sprunget,
vil tråden inde i sikringen være smeltet.

Hvis den samme sikring springer igen,
skal du undgå at bruge det pågældende
system og i stedet henvende dig til en
fagekspert så hurtigt som muligt. Vi
anbefaler et autoriseret Mazda-værksted.
ttUdskiftning af sikringer
Udskiftning af sikringer i bilens venstre
side
Hvis det elektriske system ikke virker,
kontrolleres først sikringerne i bilens
venstre side.

1. Kontrollér, at tændingen er slået fra, og
at andre kontakter er slukket.
2. Åbn sikringspanellåget.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-60

3. Træk sikringen lige ud med tangen, der
er placeret på sikringsblokken i
motorrummet.
4. Kontrollér sikringen, og skift den, hvis
den er sprunget.
NormalSprunget
5. Isæt en ny sikring af samme størrelse,
og sørg for, at den sidder stramt. Hvis
sikringen ikke sidder stramt, skal den
isættes af en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
Hvis du ikke har en reservesikring, kan
du bruge en sikring af samme størrelse
fra et kredsløb, der ikke er nødvendigt,
f.eks. kredsløbet AUDIO eller
OUTLET.
&/23)'4)'
Du skal altid udskifte en sikring med en
ægte Mazda-sikring eller tilsvarende
med samme størrelse. Hvis det ikke
gøres, kan det beskadige det elektriske
system.
6. Sæt dækslet på igen, og sørg for, at det
er installeret korrekt.
Udskiftning af sikringerne under
motorhjelmen
Hvis forlygterne eller andet elektrisk
udstyr ikke virker, og sikringerne i
kabinen er i orden, kontrolleres
sikringsblokken under motorhjelmen. Hvis
en sikring er sprunget, skal den skiftes.
Det gøres på følgende måde:

1. Kontrollér, at tændingen er slået fra, og
at andre kontakter er slukket.
2. Fjern låget til sikringsblokken.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-61

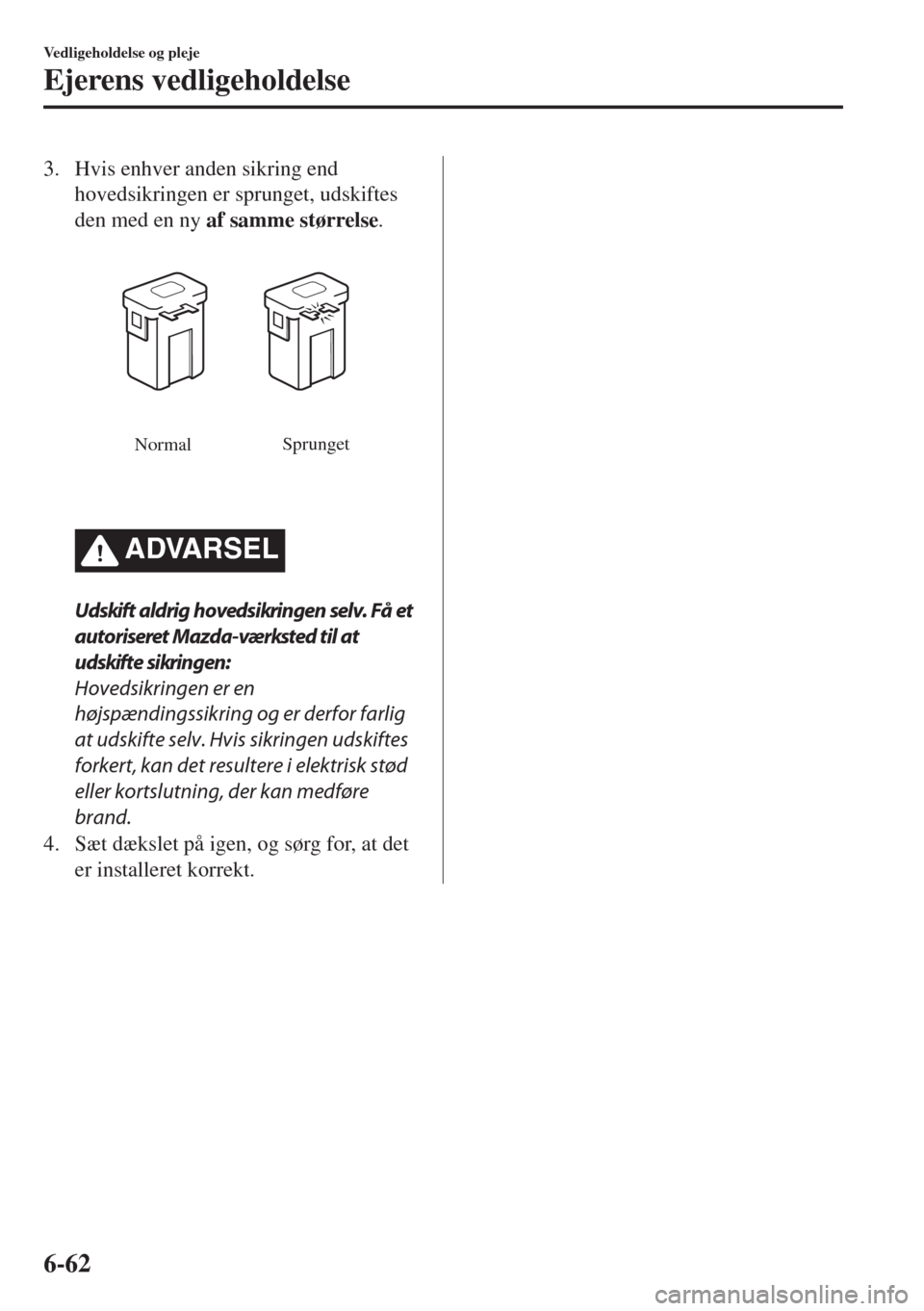

3. Hvis enhver anden sikring end
hovedsikringen er sprunget, udskiftes
den med en ny af samme størrelse.
NormalSprunget
!$6!23%,
Udskift aldrig hovedsikringen selv. Få et
autoriseret Mazda-værksted til at
udskifte sikringen:
Hovedsikringen er en
højspændingssikring og er derfor farlig
at udskifte selv. Hvis sikringen udskiftes
forkert, kan det resultere i elektrisk stød
eller kortslutning, der kan medføre
brand.
4. Sæt dækslet på igen, og sørg for, at det
er installeret korrekt.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-62

tBeskrivelse af sikringspanelet
Sikringsblok (motorrum)
BESKRIVELSESIKRINGSSTØR-
RELSEBESKYTTET KOMPONENT
1AUDIO
DCDC REG30 A
Audiosystem
*, til beskyttelse af diverse kredsløb
2 IG2 30 A Beskyttelse af forskellige kredsløb
3INJECTOR
ENG. SUB30 A
Motorstyringssystem
*
4SCR1
EVVT20 A
Motorstyringssystem*
5 P.WINDOW1 30 A Elruder
6 IG1 2 30 A Beskyttelse af forskellige kredsløb
7ŠŠ Š
8 ADD FAN DE 50 A
Køleventilator
*
9 DEFOG 40 A Elbagrude
10 DCDC DE 40 A
Beskyttelse af forskellige kredsløb
*
11 EPB R 20 A Elektrisk parkeringsbremse (EPB) (højre)
12 EPB L 20 A Elektrisk parkeringsbremse (EPB) (venstre)
Vedligeholdelse og pleje
Ejerens vedligeholdelse
*Visse modeller.6-63

BESKRIVELSESIKRINGSSTØR-
RELSEBESKYTTET KOMPONENT
13 CABIN.+B 50 A Beskyttelse af forskellige kredsløb
14 FAN GE 30 A
Køleventilator
*
15 ENG.MAIN 40 A Motorstyringssystem
16 ABS/DSC M 50 A ABS, Dynamisk stabilitetskontrol
17 HEATER 40 A Aircondition
18 WIPER 20 A Vinduesvisker og -vasker, forrude
19 FAN DE 50 A
Køleventilator
*
20 ADD FAN GE 30 A
Køleventilator*
21 ENGINE3 15 A Motorstyringssystem
22 ENGINE2 15 A Motorstyringssystem
23 AUDIO2 7,5 A Audiosystem
24 METER2 10 A
Instrumentgruppe
*
25 SRS1 7,5 A Airbag
26 METER1 10 A Instrumentgruppe
27 ENGINE.IG1 7,5 A Motorstyringssystem
28 AG 15 A
Gearkassekontrolsystem
*, tændingskontakt
29 H/CLEAN 20 A
Forlygtevasker
*
30 A/C 7,5 A Aircondition
31 AT PUMP 15 A
Gearkassekontrolsystem
*
32 HORN 15 A Horn
33 R.WIPER 15 A
Bagrudevisker
*, Tyverialarm*
34 H/L HI 20 A Forlygter (fjernlys)
35ŠŠ Š
36 WIPER.DEI 20 A
Isfjerner til forrudeviskere
*
37 ENG.+B 7,5 A Motorstyringssystem
38 H/L LOW L 15 A Nærlys (venstre)
39 GLOW SIG 5 A
Motorstyringssystem
*
40ENGINE1
ENGINE415 A Motorstyringssystem
41 C/U IG1 15 A Beskyttelse af forskellige kredsløb
42 ST.HEATER 15 A
Opvarmet rat
*
43ŠŠ Š
44 AUDIO1 25 A Audiosystem
45 ABS/DSC S 30 A ABS, Dynamisk stabilitetskontrol
46 FUEL PUMP 15 A
Brændstofanlæg
*
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-64*Visse modeller.
