brake sensor MAZDA MODEL 6 2018 Instruktionsbog (in Danish)

Drive Selection .............................. 4-137
Drive Selection
*.......................4-137
i-ACTIV AWD .............................. 4-139
Betjening af i-ACTIV AWD
*............
.................................................. 4-139
Servostyring .................................. 4-140
Servostyring ............................. 4-140
i-ACTIVSENSE ............................ 4-141
i-ACTIVSENSE ...................... 4-141
Justerbart forlygtesystem (AFS)
*......
.................................................. 4-145
High Beam Control-system
(HBC)
*..................................... 4-146
Adaptive LED-forlygter
*......... 4-149
Lane Departure Warning System
(LDWS)
*..................................4-152
BSM (overvågning af blind
vinkel)
*.................................... 4-158
Traffic Sign Recognition System
(TSR)
*......................................4-164
Distance Recognition Support
System (DRSS)
*...................... 4-171
Driver Attention Alert (DAA)
*..........
.................................................. 4-175
Rear Cross Traffic Alert (RCTA)
*.....
.................................................. 4-177
Mazda Radar Cruise Control
(MRCC)
*................................. 4-181
Mazda Radar Cruise Control med
Stop og kør-funktion (MRCC med
Stop og kør-funktion)
*............. 4-194
Lane-keep Assist System (LAS) og
Lane Departure Warning System
(LDWS)
*..................................4-209
Justerbar hastighedsbegrænser
(ASL)
*..................................... 4-220
Intelligent Speed Assistance
(ISA)
*.......................................4-230
Advanced Smart City Brake Support
(Advanced SCBS)
*.................. 4-238
Smart City Brake Support [Fremad]
(SCBS F)
*................................ 4-242
Smart City Brake Support
[Bakkørsel] (SCBS R)
*............4-246
Smart Brake Support (SBS)
*.............
.................................................. 4-250
360° overvågning
*................... 4-253
Fremaddetekterende kamera
(FSC)
*...................................... 4-282
Radarsensor (foran)
*................ 4-288
Radarsensorer (bag)
*............... 4-291
Ultralydssensor (bag)
*............. 4-293
Frontkamera/sidekameraer/
bagkamera
*.............................. 4-294
Fartpilot ......................................... 4-295
Fartpilot
*.................................. 4-295
System til overvågning af dæktryk .......
......................................................... 4-301
System til overvågning af
dæktryk
*...................................4-301
Dieselpartikelfilter ........................ 4-305
Dieselpartikelfilter (SKYACTIV-D
2.2) ........................................... 4-305
4-2*Visse modeller.

tKamera og sensorer
Fremaddetekterende kamera (FSC)
Det fremaddetekterende kamera (FSC) detekterer vognbaneindikationer og genkender
forlygter, baglygter og bylys ved kørsel om natten. Det detekterer desuden køretøjet forude,
fodgængere eller forhindringer. Følgende systemer bruger også det fremaddetekterende
kamera (FSC).
•High Beam Control-system (HBC)
•Adaptive LED-forlygter
•Driver Attention Alert (DAA)
•Lane Departure Warning System (LDWS)
•Lane-keep Assist System (LAS) og Lane Departure Warning System (LDWS)
•Traffic Sign Recognition System (TSR)
•Advanced Smart City Brake Support (Advanced SCBS)
•Smart City Brake Support [Fremad] (SCBS F)
•Smart Brake Support (SBS)
•Mazda Radar Cruise Control med Stop og kør-funktion (MRCC med Stop og
kør-funktion)
Det fremaddetekterende kamera (FSC) er installeret øverst på forruden i nærheden af
bakspejlet.
Se afsnittet "Fremaddetekterende kamera (FSC) på side 4-282.
Radarsensor (foran)
Radarsensoren (foran) fungerer ved at registrere de radiobølger, der reflekteres fra et køretøj
forude, og som sendes fra radarsensoren. Følgende systemer bruger også radarsensoren
(foran).
•Mazda Radar Cruise Control med Stop og kør-funktion (MRCC med Stop og
kør-funktion)
•Mazda Radar Cruise Control (MRCC)
•Distance Recognition Support System (DRSS)
•Smart Brake Support (SBS)
Radarsensoren (foran) er monteret bag kølergrillen.
Se afsnittet "Radarføler (foran)" på side 4-288.
Under kørsel
i-ACTIVSENSE
4-143

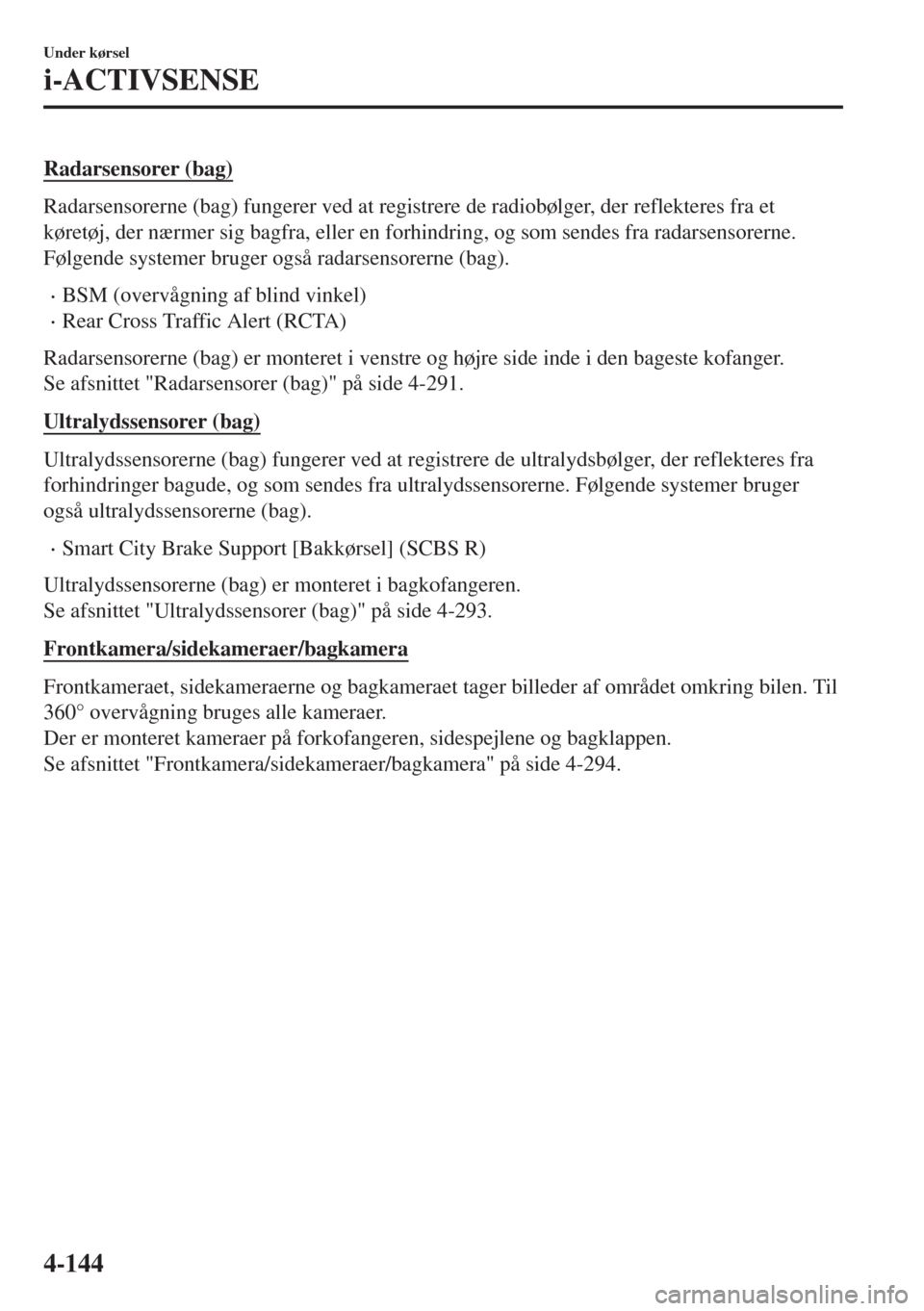

Radarsensorer (bag)
Radarsensorerne (bag) fungerer ved at registrere de radiobølger, der reflekteres fra et
køretøj, der nærmer sig bagfra, eller en forhindring, og som sendes fra radarsensorerne.
Følgende systemer bruger også radarsensorerne (bag).
•BSM (overvågning af blind vinkel)
•Rear Cross Traffic Alert (RCTA)
Radarsensorerne (bag) er monteret i venstre og højre side inde i den bageste kofanger.
Se afsnittet "Radarsensorer (bag)" på side 4-291.
Ultralydssensorer (bag)
Ultralydssensorerne (bag) fungerer ved at registrere de ultralydsbølger, der reflekteres fra
forhindringer bagude, og som sendes fra ultralydssensorerne. Følgende systemer bruger
også ultralydssensorerne (bag).
•Smart City Brake Support [Bakkørsel] (SCBS R)
Ultralydssensorerne (bag) er monteret i bagkofangeren.
Se afsnittet "Ultralydssensorer (bag)" på side 4-293.
Frontkamera/sidekameraer/bagkamera
Frontkameraet, sidekameraerne og bagkameraet tager billeder af området omkring bilen. Til
360° overvågning bruges alle kameraer.
Der er monteret kameraer på forkofangeren, sidespejlene og bagklappen.
Se afsnittet "Frontkamera/sidekameraer/bagkamera" på side 4-294.
Under kørsel
i-ACTIVSENSE
4-144

•Der trykkes på kontakten OFF/
CANCEL.
•Bremsepedalen er trådt ned.
•Parkeringsbremsen er trukket.
•Gearvælgeren er i positionen P
(parkering), N (neutral) eller R
(bakgear).
•En af dørene åbnes.
•Førerens sikkerhedssele er ikke spændt.

Under følgende omstændigheder vises
indikationen for annulleret MRCC med
Stop og kør-funktion på
multiinformationsdisplayet, hvorefter der
afspilles en enkelt advarselslyd.
•DSC har været aktivt.
•Smart Brake Support (SBS) har været
aktivt.
•Smart City Brake Support [Fremad]
(SCBS F) eller Advanced Smart City
Brake Support (Advanced SCBS) har
været aktivt.
•Ved kørsel på en nedadhældning i
længere tid.
•Der er et problem med systemet.
•Motoren er stallet.
•Parkeringsbremsen aktiveres automatisk
under stop og hold-kontrol.
•Radarsensor (front) kan ikke detektere
målobjekter (i regn, tåge, sne eller andre
krævende vejrbetingelser, eller når
frontfladen af kølergitteret er snavset).
•(Med SCR-system (Selective Catalytic
Reduction))
Kørehastigheden er begrænset af
SCR-systemet (Selective Catalytic
Reduction).
Genoptagelse af kontrol
Hvis MRCC med Stop og kør-funktion er
annulleret, kan du genoptage kontrollen
ved den tidligere indstillede kørehastighed
ved at trykke på kontakten RES, når alle
driftsbetingelserne er opfyldt.
BEMÆRK
Hvis den indstillede hastighed ikke vises
på displayet, genoptages kontrollen ikke,
selvom der trykkes på kontakten RES.
Slukning af systemet
Tryk på kontakten OFF/CANCEL 2
gange, mens MRCC med Stop og
kør-funktion er aktivt, for at slukke
systemet.
Under kørsel
i-ACTIVSENSE
4-204

Smart City Brake Support [Bakkørsel] (SCBS R)*
SCBS R er et system, der er designet til at reducere beskadigelse i tilfælde af en kollision
gennem aktivering af bremsekontrollen (SCBS-bremsen), når systemets ultralydssensorer
detekterer en forhindring bag bilen, når du kører med en hastighed på ca. 2-8 km/t, og
systemet fastslår, at en kollision ikke kan undgås.
BakgearUltralydssensor (bag)
!$6!23%,
Stol ikke udelukkende på SCBS R-systemet:
¾SCBS R-systemet er kun beregnet til at reducere beskadigelse i tilfælde af en kollision. For
stor tiltro til systemet, der fører til, at speederen eller bremsepedalen utilsigtet betjenes, kan
forårsage en ulykke.
¾Overhold følgende forholdsregler for at sikre korrekt funktion af SCBS R.
¾Sæt ikke klistermærker på en ultralydssensor (bag) (gælder også gennemsigtige
klistermærker). Hvis det gøres, kan ultralydssensoren (bag) muligvis ikke detektere
køretøjer eller forhindringer, hvilket kan føre til en ulykke.
¾Adskil ikke ultralydssensoren (bag).
¾Hvis der er synlige revner eller synlig beskadigelse som følge af flyvende grus eller
lignende omkring ultralydssensoren (bag), skal du øjeblikkeligt stoppe brugen af SCBS R
og få bilen efterset af en fagekspert. Vi anbefaler et autoriseret Mazda-værksted. Hvis der
køres videre med bilen, mens der er revner eller ridser på forruden omkring
ultralydssensoren, kan systemet blive unødvendigt aktiveret, hvilket kan føre til en
uventet ulykke.
Se afsnittet "Standsning af systemet Smart City Brake Support [Bakkørsel] (SCBS R)" på
side 4-249.
¾Kontakt en fagekspert for at få udskiftet bagkofangeren. Vi anbefaler et autoriseret
Mazda-værksted.
Bilens affjedring må ikke justeres:
Hvis bilens højde eller hældning ændres, vil SCBS R-systemet muligvis ikke fungere korrekt,
fordi det ikke kan detektere forhindringer korrekt.
Under kørsel
i-ACTIVSENSE
4-246*Visse modeller.

Anvend ikke en stærk kraft på en ultralydssensor (bag):
Når du vasker bilen, må du ikke sprøjte vand under højt tryk mod en ultralydssensor (bag)
eller gnide kraftigt på den. Stød desuden ikke hårdt til bagkofangeren under læsning og
aflæsning af last. Hvis det gøres, kan sensorerne muligvis ikke detektere forhindringer korrekt,
hvilket kunne føre til, at SCBS R-systemet ikke fungerer normalt eller fungerer unødvendigt.
&/23)'4)'
¾Ved kørsel i terræn i områder med græs eller lav bevoksning anbefales, at du slår SCBS
R-systemet fra.
¾Brug altid dæk af den specificerede størrelse og fra den samme producent, mærke og
dækprofil på alle fire hjul. Anvend ikke dæk, der har vidt forskellige slidmønstre, på samme
bil. Hvis du gør det, vil SCBS R-systemet muligvis ikke fungere normalt.
¾Hvis der sidder is eller sne fast på ultralydssensorerne (bag), kan de muligvis ikke detektere
forhindringer korrekt afhængigt af betingelserne. I sådanne tilfælde kan systemet muligvis
ikke udføre kontrollerne korrekt. Kør altid forsigtigt, og vær opmærksom på bilens bagende.
BEMÆRK
•Bilens stilling ændres afhængigt af gaspedalen, bremsepedalen og ratbetjeningen, hvilket
kan gøre det svært for systemet at genkende en forhindring, eller det kan fremme ukorrekt
detektion. I sådanne tilfælde vil SCBS R muligvis ikke fungere.
•SCBS R-systemet annulleres under følgende omstændigheder.
•Mot ore n kører.
•Gearstangen (manuelt gear) eller gearvælgeren (automatgear) er i position R
(bakkørsel).
•Der vises ikke "Reverse Smart City Brake Support Malfunction" (Fejl i bakkørsel med
Reverse Smart City Brake Support) på multiinformationsdisplayet.
•Bilens hastighed er mellem ca. 2-8 km/t.
•SCBS R-systemet er ikke slukket.
•DSC er ikke defekt.
•SCBS R fungerer vha. ultralydssensorer (bag), der detekterer forhindringer bagude ved at
udsende ultralydsbølger og derefter modtage returbølgerne, der reflekteres af
forhindringerne.
•I følgende situationer kan ultralydssensorerne (bag) ikke detektere forhindringer, og SCBS
R vil muligvis ikke fungere.
•Højden af en forhindring er lav, f.eks. lave vægge eller lastbiler med lave
læsseplatforme.
•Højden af en forhindring er stor, f.eks. høje lastbiler med høje læsseplatforme.
•Forhindringen er lille.
Under kørsel
i-ACTIVSENSE
4-247

•Forhindringen er tynd, f.eks. et skilt.
•Forhindringen er vendt væk fra midten af bilen.
•Forhindringens overflade er ikke vendt vertikalt i forhold til bilen.
•Forhindringen er blød, f.eks. et gardin eller sne, der sidder fast på et køretøj.
•Forhindringen har en ujævn form.
•Forhindringen er ekstremt tæt på.
•I følgende situationer kan ultralydssensorerne (bag) ikke detektere forhindringer korrekt,
og SCBS R vil muligvis ikke fungere.
•Der sidder noget fast på kofangeren i nærheden af en ultralydssensor (bag).
•Rattet drejes skarpt, eller bremsepedalen eller speederen betjenes.
•Der er endnu en forhindring i nærheden af én forhindring.
•Under dårlige vejrbetingelser, f.eks. regn, tåge og sne.
•Høj eller lav luftfugtighed.
•Høje eller lave temperaturer
•Stærk vind
•Kørselsvejen er ikke flad.
•Der er placeret tung bagage i bagagerummet eller på bagsædet.
•Der er installeret objekter, f.eks. en trådløs antenne, tågelys eller en oplyst
nummerplade, i nærheden af en ultralydssensor (bag).
•Retningen af en ultralydssensor (bag) er afveget af årsager som f.eks. en kollision.
•Bilen påvirkes af andre lydbølger, f.eks. horn, motorstøj, ultralydssensor fra et andet
køretøj.
•I følgende situationer kan en ultralydssensor (bag) detektere noget som en
destinationsforhindring, hvilket kan aktivere SCBS R-systemet.
•Kørsel på en stejl skråning.
•Hjulblokke.
•Hængende afspærringer, bomme, f.eks. ved vejtold og jernbaneoverkørsler.
•Når der køres i nærheden af objekter som buske, barrierer, køretøjer, vægge og stakitter
langs en vej.
•Når der køres terrænkørsel i områder, hvor der er græs og buske.
•Når der passeres gennem lave porte, smalle porte, bilvaske og tunneller.
•Der er installeret en trækstang eller en anhænger.
•(Manuelt gear)
Hvis bilen stoppes af en SCBS-handling (Smart City Brake Support), og koblingspedalen
ikke er trykket ned, stopper motoren.
•Når systemet er aktivt, gives brugeren besked via multiinformationsdisplayet.
•Den orange advarselslampe for Smart City Brake Support (SCBS) tænder, når der fejl i
systemet.
Se afsnittet "Fejlretning" på side 7-57.
Under kørsel
i-ACTIVSENSE
4-248

Smart Brake Support (SBS)*
SBS-systemet advarer føreren om en mulig kollision via en displayadvarsel og en
advarselslyd, hvis radarsensoren (foran) og det fremaddetekterende kamera (FSC)
bestemmer, at der er en risiko for en kollision med et køretøj forude, mens bilen køres ved
ca. 15 km/t eller hurtigere. Hvis radarsensoren (foran) og det fremaddetekterende kamera
(FSC) desuden beregner, at en kollision er uundgåelig, aktiveres den automatiske
bremsekontrol for at reducere beskadigelse i tilfælde af en kollision.
Når føreren desuden træder bremsepedalen ned, anvendes bremserne fast og hurtigt for at
hjælpe. (Bremseforstærker (SBS-bremseforstærker))
!$6!23%,
Stol ikke blindt på SBS-systemet, og kør altid forsigtigt:
SBS er et system, der er beregnet til at reducere beskadigelse i tilfælde af en kollision og ikke til
at undgå en ulykke. Muligheden for at detektere en forhindring er begrænset afhængigt af
forhindringen, vejrforhold eller trafikforhold. Hvis gas- eller bremsepedalen derfor betjenes
utilsigtet, kunne det føre til en ulykke. Kontrollér altid sikkerheden for det omgivende område,
og træd på bremsepedalen eller gaspedalen, mens du holder en sikker afstand til køretøjer
forude eller modkørende køretøjer.
&/23)'4)'
I følgende situationer skal du slukke systemet for at forhindre en fejlbetjening:
¾Bilen bugseres eller bugserer et andet køretøj.
¾Bilen befinder sig på en chassisrulle.
¾Ved kørsel på ujævne veje, f.eks. i områder med tæt græs eller offroad.
Under kørsel
i-ACTIVSENSE
4-250*Visse modeller.

Radarsensor (foran)*
Din bil er udstyret med en radarsensor (foran).
Følgende systemer bruger også radarsensoren (foran).
•Mazda Radar Cruise Control (MRCC)
•Mazda Radar Cruise Control med Stop og kør-funktion (MRCC med Stop og
kør-funktion)
•Distance Recognition Support System (DRSS)
•Smart Brake Support (SBS)
Radarsensoren (foran) fungerer ved at registrere de radiobølger, der reflekteres fra et køretøj
forude eller en forhindring, og som sendes fra radarsensoren.
Radarsensoren (foran) er monteret bag frontemblemet.
Radarsensor (foran)
Hvis der vises "Front radar blocked" (Forreste radar blokeret) i multiinformationsdisplayet i
instrumentpanelet, skal du rengøre området omkring radarsensoren (foran).
Under kørsel
i-ACTIVSENSE
4-288*Visse modeller.

Signal Advarsel
Advarselslampe for
LED-forlygterDenne lampe tændes, hvis der er fejl i LED-forlygterne. Få bilen efterset af en fagekspert.
Vi anbefaler et autoriseret Mazda-værksted.
tHandlingsudførelse
Udfør den passende handling, og kontrollér, at advarselslampen slukkes.
Signal Advarsel Udbedring
(Orange)
Advarselsindikation/
advarselslampe for
Smart Brake Support/
Smart City Brake Sup-
port (SBS/SCBS)
*
Lampen tændes, hvis forrude- eller radar-
sensoren er snavset, eller der er en fejl i sy-
stemet.Bekræft årsagen til, at advarselslampen er
tændt på midterdisplayet.
Hvis årsagen til, at advarselslampen er
tændt, er en snavset forrude, skal du rense
forruden.
Hvis advarselslampen lyser på grund af en
snavset radarsensor, skal du gøre frontem-
blemet rent.
Ved enhver anden årsag skal du få bilen
efterset af en specialist. Vi anbefaler en
autoriseret Mazda-mekaniker.
Advarselsindikation/
advarselslampe for
lavt brændstofniveauLampen tændes, når det resterende brænd-
stof er ca. 9,0 l.BEMÆRK
Timingen af lampetændingen kan variere,
fordi brændstof i brændstoftanken bevæger
sig rundt i forhold til kørselsforholdene og
bilens position.Påfyld brændstof.
Advarselslampe for
motorolieniveauDenne advarselslampe angiver, at motoroli-
eniveauet ligger omkring MIN-mærket (si-
de 6-29).Påfyld 1 liter motorolie (side 6-24).
Advarselslampe for
120 km/t*
Advarselslampen for 120 km/t lyser, når bi-
len kører hurtigere end 120 km/t.Sænk hastigheden.
Hvis der opstår problemer
Advarselslamper/indikatorer og advarselslyde
*Visse modeller.7-57
