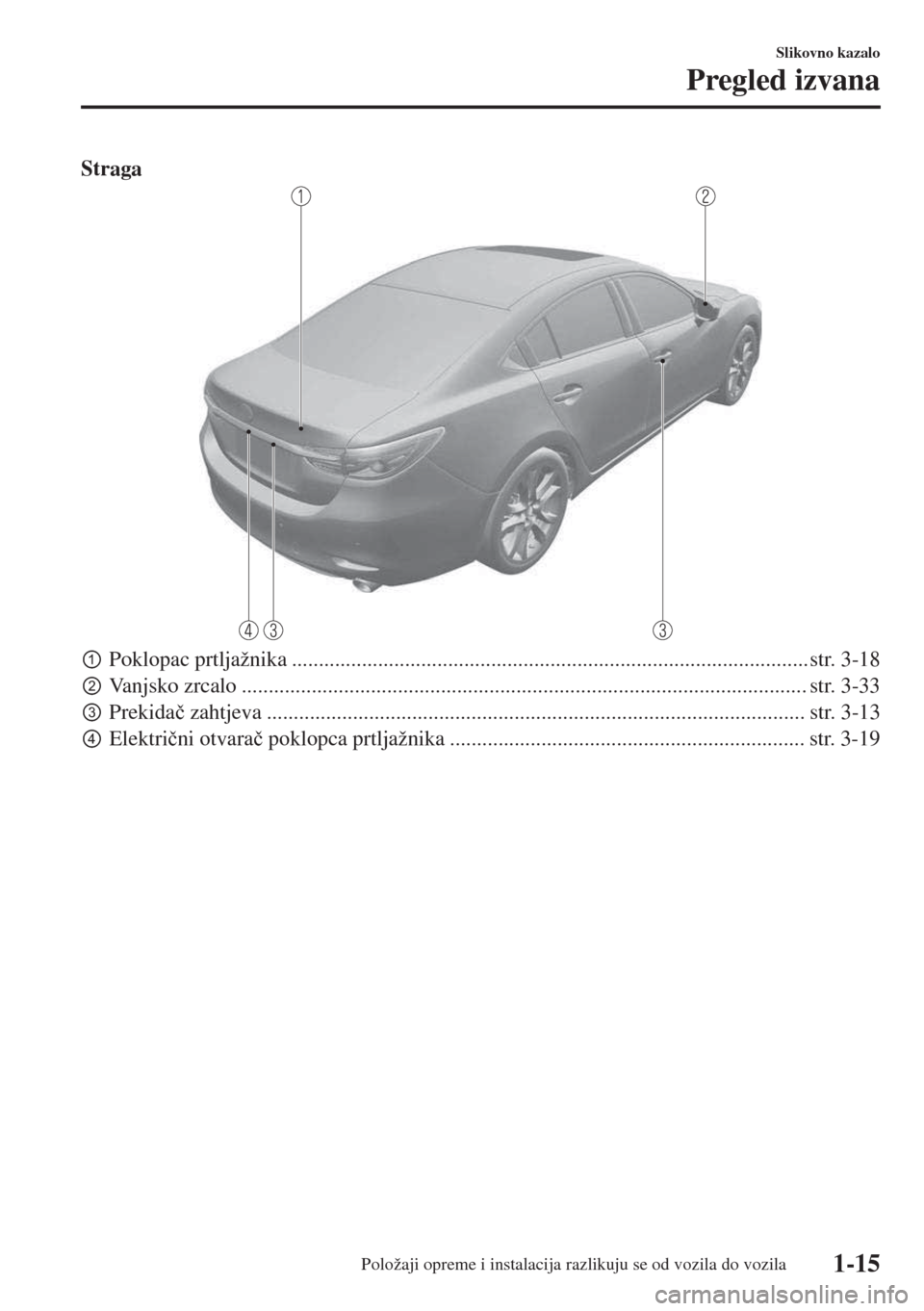

Straga
pPoklopac prtljažnika ................................................................................................ str. 3-18
qVanjsko zrcalo ......................................................................................................... str. 3-33
rPrekidaþ zahtjeva .................................................................................................... str. 3-13
sElektriþni otvaraþ poklopca prtljažnika .................................................................. str. 3-19
Slikovno kazalo
Pregled izvana
Položaji opreme i instalacija razlikuju se od vozila do vozila1-15

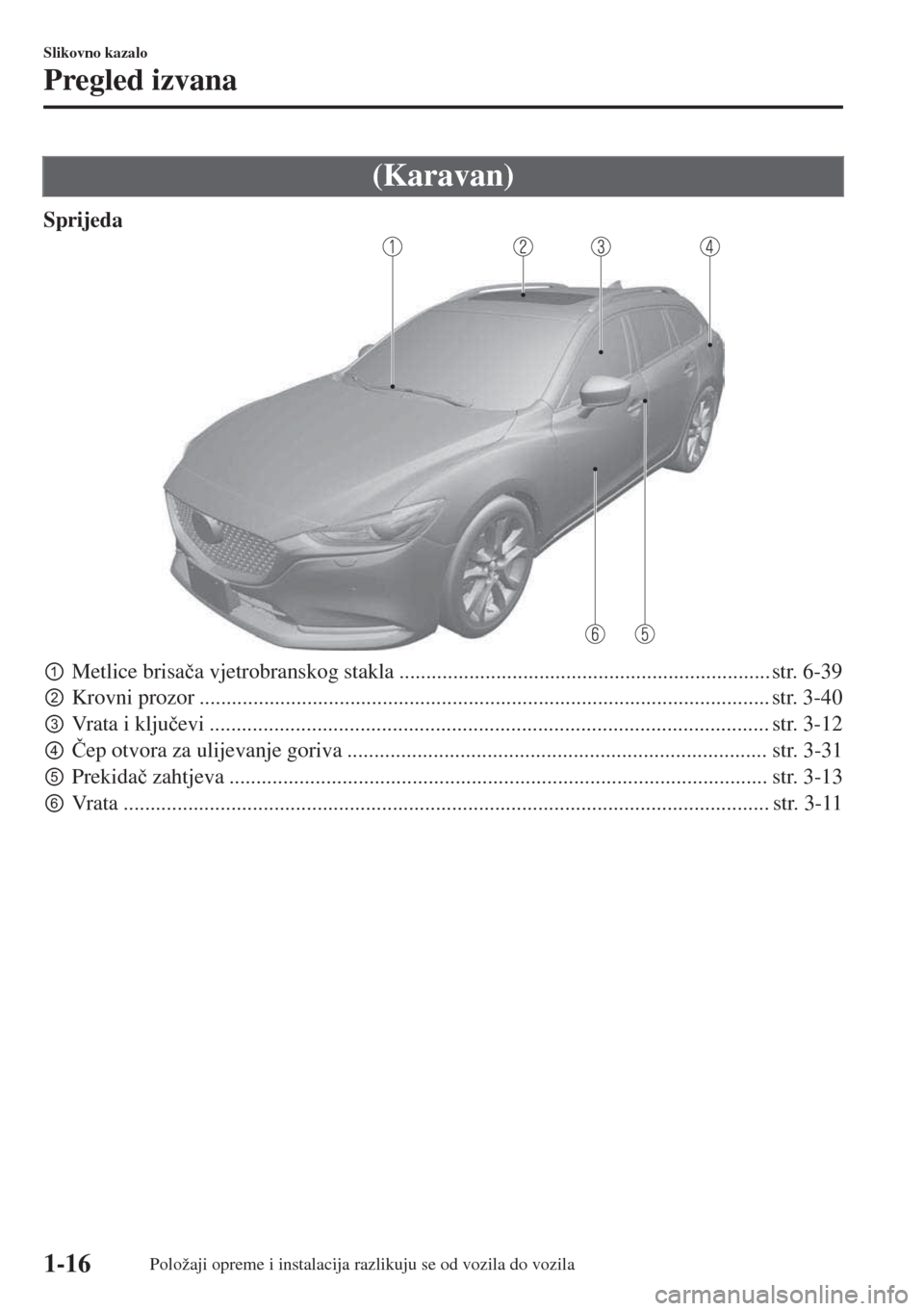

(Karavan)
Sprijeda
pMetlice brisaþa vjetrobranskog stakla ..................................................................... str. 6-39
qKrovni prozor .......................................................................................................... str. 3-40
rVrata i kljuþevi ........................................................................................................ str. 3-12
sýep otvora za ulijevanje goriva .............................................................................. str. 3-31
tPrekidaþ zahtjeva .................................................................................................... str. 3-13
uVrata ........................................................................................................................ str. 3-11

Slikovno kazalo
Pregled izvana
1-16Položaji opreme i instalacija razlikuju se od vozila do vozila

Straga
pMetlica brisaþa stražnjeg stakla .............................................................................. str. 6-42
qVrata prtljažnika ...................................................................................................... str. 3-18
rVanjsko zrcalo ......................................................................................................... str. 3-33
sPrekidaþ zahtjeva .................................................................................................... str. 3-13
tElektriþni otvaraþ stražnjih podiznih vrata ............................................................. str. 3-19
Slikovno kazalo
Pregled izvana
Položaji opreme i instalacija razlikuju se od vozila do vozila1-17

MEMO
1-18

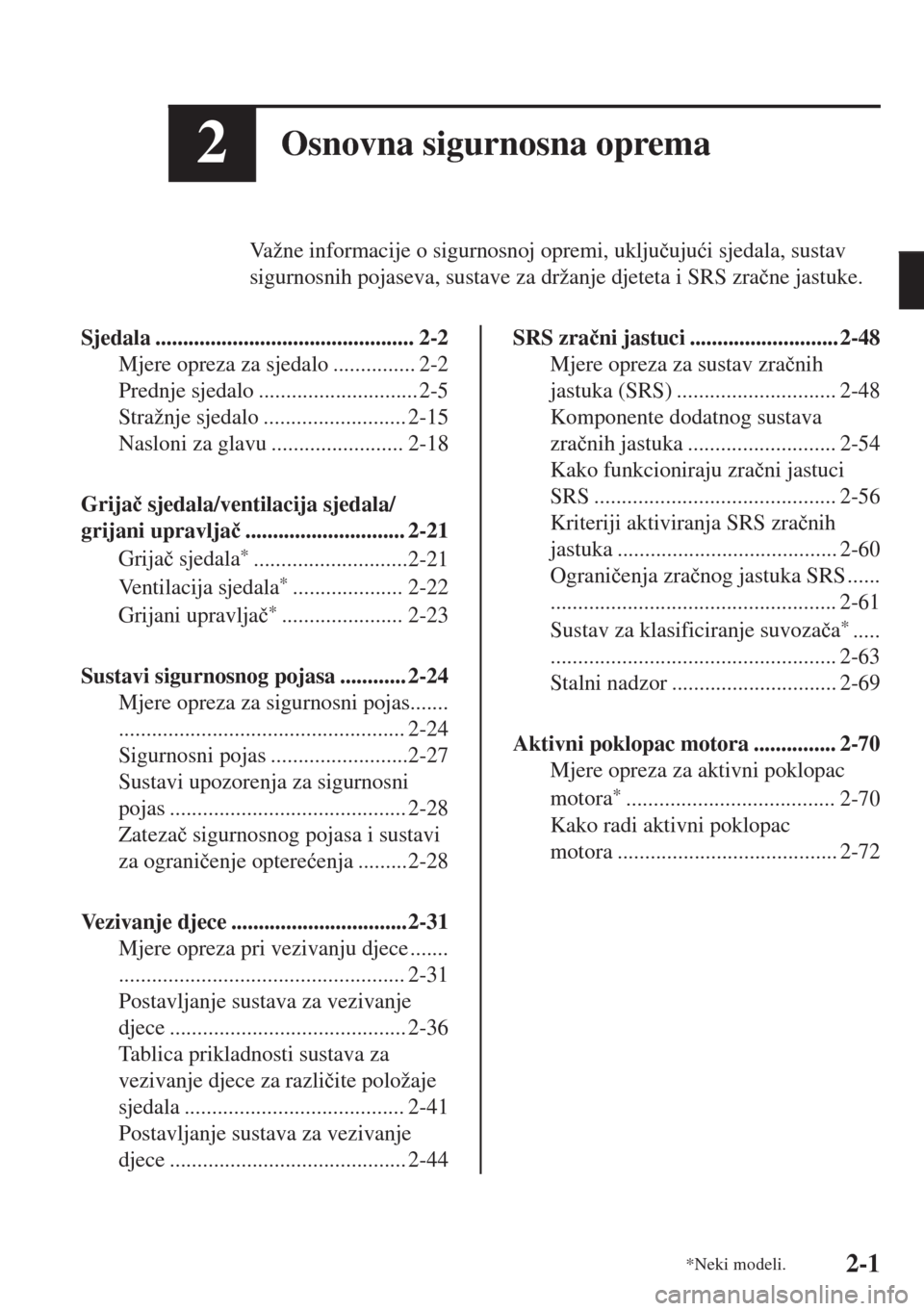

2Osnovna sigurnosna oprema
Važne informacije o sigurnosnoj opremi, ukljuþujuüi sjedala, sustav
sigurnosnih pojaseva, sustave za držanje djeteta i SRS zraþne jastuke.
Sjedala ............................................... 2-2
Mjere opreza za sjedalo ............... 2-2
Prednje sjedalo ............................. 2-5
Stražnje sjedalo .......................... 2-15
Nasloni za glavu ........................ 2-18
Grijaþ sjedala/ventilacija sjedala/
grijani upravljaþ............................. 2-21
Grijaþ sjedala
*............................2-21
Ventilacija sjedala
*.................... 2-22
Grijani upravljaþ
*...................... 2-23
Sustavi sigurnosnog pojasa ............ 2-24
Mjere opreza za sigurnosni pojas.......
.................................................... 2-24
Sigurnosni pojas .........................2-27
Sustavi upozorenja za sigurnosni
pojas ........................................... 2-28
Zatezaþ sigurnosnog pojasa i sustavi
za ograniþenje optereüenja .........2-28
Vezivanje djece ................................2-31
Mjere opreza pri vezivanju djece .......
.................................................... 2-31
Postavljanje sustava za vezivanje
djece ........................................... 2-36
Tablica prikladnosti sustava za
vezivanje djece za razliþite položaje
sjedala ........................................ 2-41
Postavljanje sustava za vezivanje
djece ........................................... 2-44
SRS zraþni jastuci ........................... 2-48
Mjere opreza za sustav zraþnih
jastuka (SRS) ............................. 2-48
Komponente dodatnog sustava
zraþnih jastuka ........................... 2-54
Kako funkcioniraju zraþni jastuci
SRS ............................................ 2-56
Kriteriji aktiviranja SRS zraþnih
jastuka ........................................ 2-60
Ograniþenja zraþnog jastuka SRS ......
.................................................... 2-61
Sustav za klasificiranje suvozaþa
*.....
.................................................... 2-63
Stalni nadzor .............................. 2-69
Aktivni poklopac motora ............... 2-70
Mjere opreza za aktivni poklopac
motora
*...................................... 2-70
Kako radi aktivni poklopac
motora ........................................ 2-72
*Neki modeli.2-1

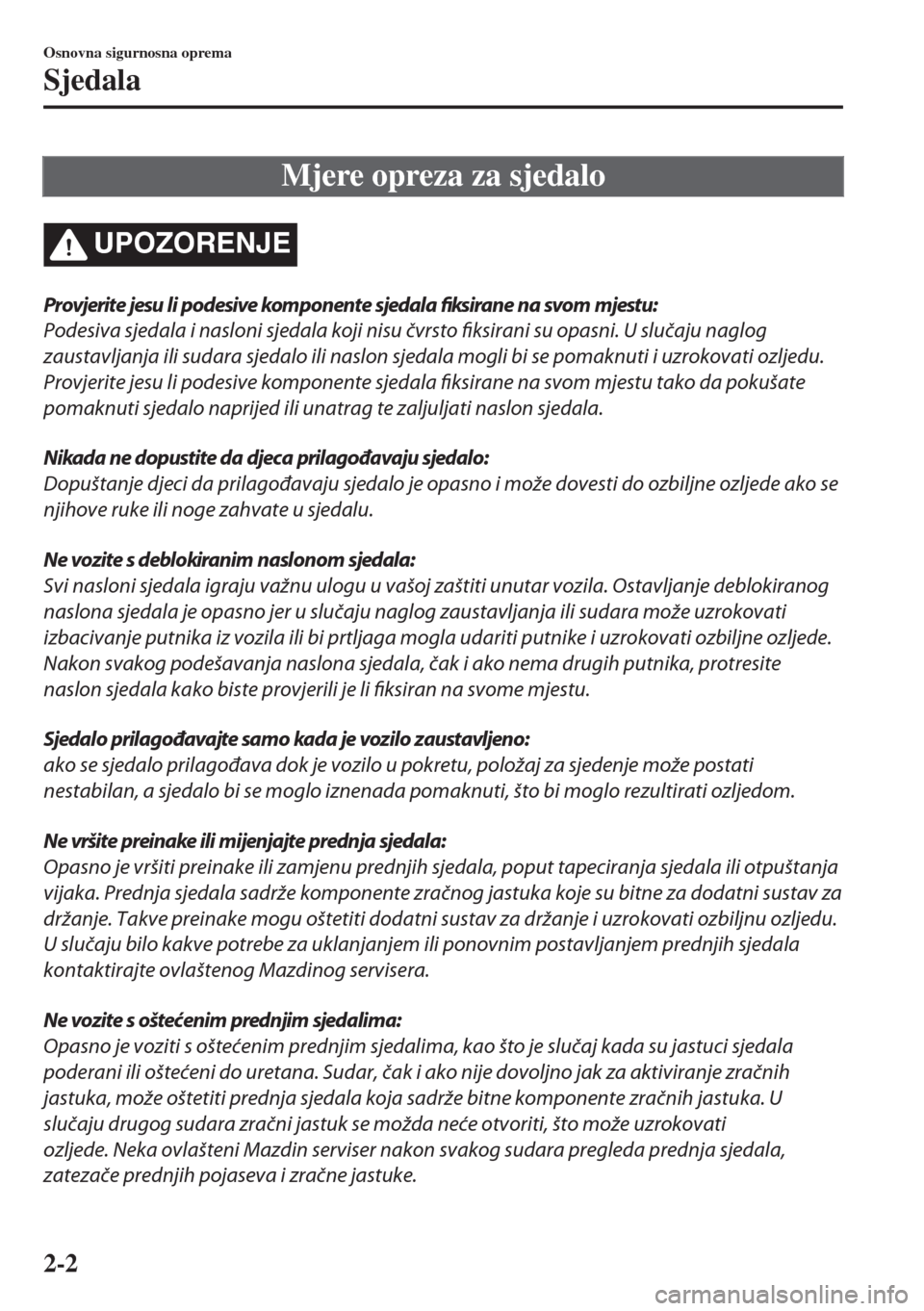

Mjere opreza za sjedalo
UPOZORENJE
Provjerite jesu li podesive komponente sjedala fiksirane na svom mjestu:
Podesiva sjedala i nasloni sjedala koji nisu čvrsto fiksirani su opasni. U slučaju naglog
zaustavljanja ili sudara sjedalo ili naslon sjedala mogli bi se pomaknuti i uzrokovati ozljedu.
Provjerite jesu li podesive komponente sjedala fiksirane na svom mjestu tako da pokušate
pomaknuti sjedalo naprijed ili unatrag te zaljuljati naslon sjedala.
Nikada ne dopustite da djeca prilagođavaju sjedalo:
Dopuštanje djeci da prilagođavaju sjedalo je opasno i može dovesti do ozbiljne ozljede ako se
njihove ruke ili noge zahvate u sjedalu.
Ne vozite s deblokiranim naslonom sjedala:
Svi nasloni sjedala igraju važnu ulogu u vašoj zaštiti unutar vozila. Ostavljanje deblokiranog
naslona sjedala je opasno jer u slučaju naglog zaustavljanja ili sudara može uzrokovati
izbacivanje putnika iz vozila ili bi prtljaga mogla udariti putnike i uzrokovati ozbiljne ozljede.
Nakon svakog podešavanja naslona sjedala, čak i ako nema drugih putnika, protresite
naslon sjedala kako biste provjerili je li fiksiran na svome mjestu.
Sjedalo prilagođavajte samo kada je vozilo zaustavljeno:
ako se sjedalo prilagođava dok je vozilo u pokretu, položaj za sjedenje može postati
nestabilan, a sjedalo bi se moglo iznenada pomaknuti, što bi moglo rezultirati ozljedom.
Ne vršite preinake ili mijenjajte prednja sjedala:
Opasno je vršiti preinake ili zamjenu prednjih sjedala, poput tapeciranja sjedala ili otpuštanja
vijaka. Prednja sjedala sadrže komponente zračnog jastuka koje su bitne za dodatni sustav za
držanje. Takve preinake mogu oštetiti dodatni sustav za držanje i uzrokovati ozbiljnu ozljedu.
U slučaju bilo kakve potrebe za uklanjanjem ili ponovnim postavljanjem prednjih sjedala
kontaktirajte ovlaštenog Mazdinog servisera.
Ne vozite s oštećenim prednjim sjedalima:
Opasno je voziti s oštećenim prednjim sjedalima, kao što je slučaj kada su jastuci sjedala
poderani ili oštećeni do uretana. Sudar, čak i ako nije dovoljno jak za aktiviranje zračnih
jastuka, može oštetiti prednja sjedala koja sadrže bitne komponente zračnih jastuka. U
slučaju drugog sudara zračni jastuk se možda neće otvoriti, što može uzrokovati
ozljede. Neka ovlašteni Mazdin serviser nakon svakog sudara pregleda prednja sjedala,
zatezače prednjih pojaseva i zračne jastuke.
Osnovna sigurnosna oprema
Sjedala
2-2

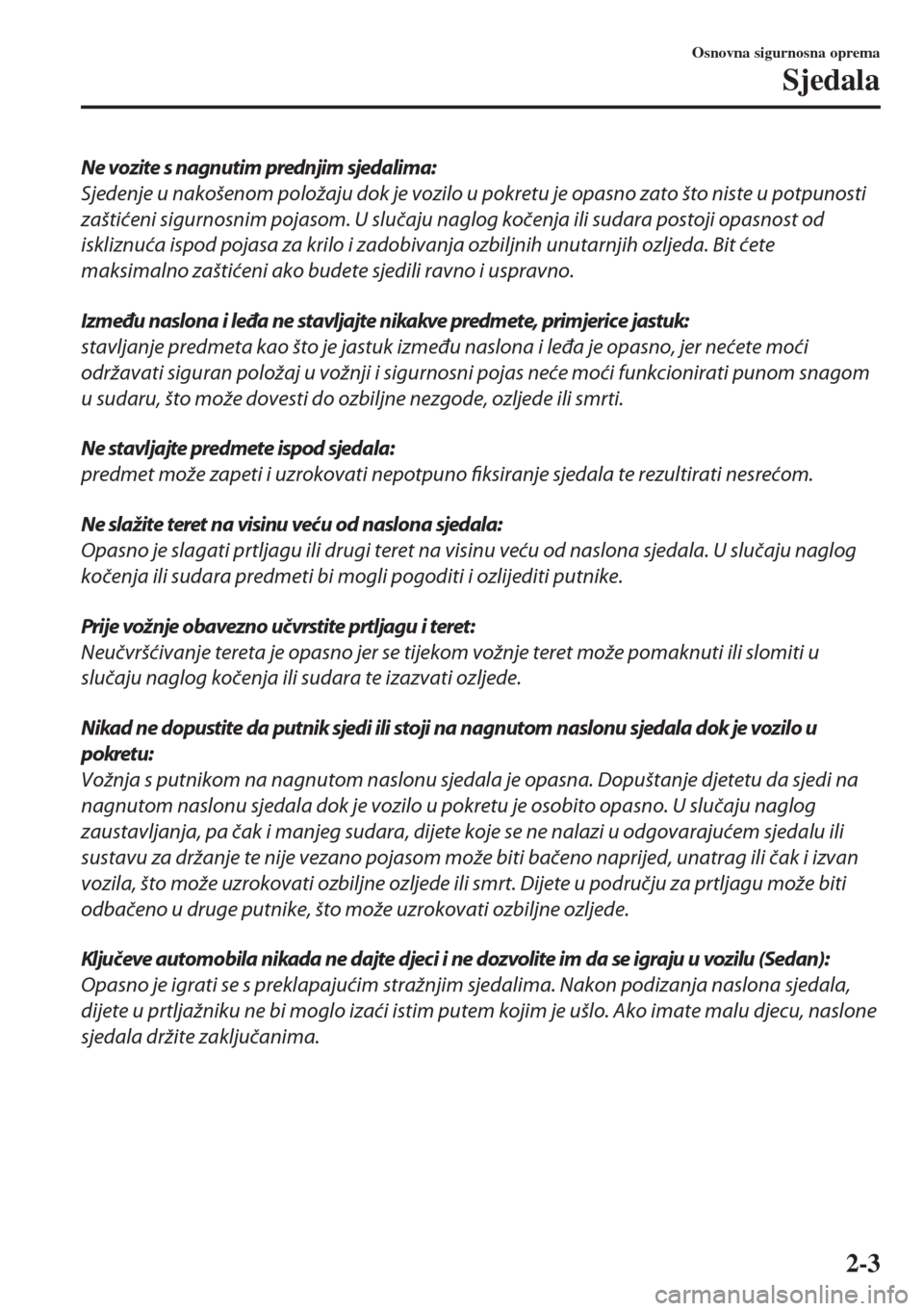

Ne vozite s nagnutim prednjim sjedalima:
Sjedenje u nakošenom položaju dok je vozilo u pokretu je opasno zato što niste u potpunosti
zaštićeni sigurnosnim pojasom. U slučaju naglog kočenja ili sudara postoji opasnost od
iskliznuća ispod pojasa za krilo i zadobivanja ozbiljnih unutarnjih ozljeda. Bit ćete
maksimalno zaštićeni ako budete sjedili ravno i uspravno.
Između naslona i leđa ne stavljajte nikakve predmete, primjerice jastuk:
stavljanje predmeta kao što je jastuk između naslona i leđa je opasno, jer nećete moći
održavati siguran položaj u vožnji i sigurnosni pojas neće moći funkcionirati punom snagom
u sudaru, što može dovesti do ozbiljne nezgode, ozljede ili smrti.
Ne stavljajte predmete ispod sjedala:
predmet može zapeti i uzrokovati nepotpuno fiksiranje sjedala te rezultirati nesrećom.
Ne slažite teret na visinu veću od naslona sjedala:
Opasno je slagati prtljagu ili drugi teret na visinu veću od naslona sjedala. U slučaju naglog
kočenja ili sudara predmeti bi mogli pogoditi i ozlijediti putnike.
Prije vožnje obavezno učvrstite prtljagu i teret:
Neučvršćivanje tereta je opasno jer se tijekom vožnje teret može pomaknuti ili slomiti u
slučaju naglog kočenja ili sudara te izazvati ozljede.
Nikad ne dopustite da putnik sjedi ili stoji na nagnutom naslonu sjedala dok je vozilo u
pokretu:
Vožnja s putnikom na nagnutom naslonu sjedala je opasna. Dopuštanje djetetu da sjedi na
nagnutom naslonu sjedala dok je vozilo u pokretu je osobito opasno. U slučaju naglog
zaustavljanja, pa čak i manjeg sudara, dijete koje se ne nalazi u odgovarajućem sjedalu ili
sustavu za držanje te nije vezano pojasom može biti bačeno naprijed, unatrag ili čak i izvan
vozila, što može uzrokovati ozbiljne ozljede ili smrt. Dijete u području za prtljagu može biti
odbačeno u druge putnike, što može uzrokovati ozbiljne ozljede.
Ključeve automobila nikada ne dajte djeci i ne dozvolite im da se igraju u vozilu (Sedan):
Opasno je igrati se s preklapajućim stražnjim sjedalima. Nakon podizanja naslona sjedala,
dijete u prtljažniku ne bi moglo izaći istim putem kojim je ušlo. Ako imate malu djecu, naslone
sjedala držite zaključanima.
Osnovna sigurnosna oprema
Sjedala
2-3

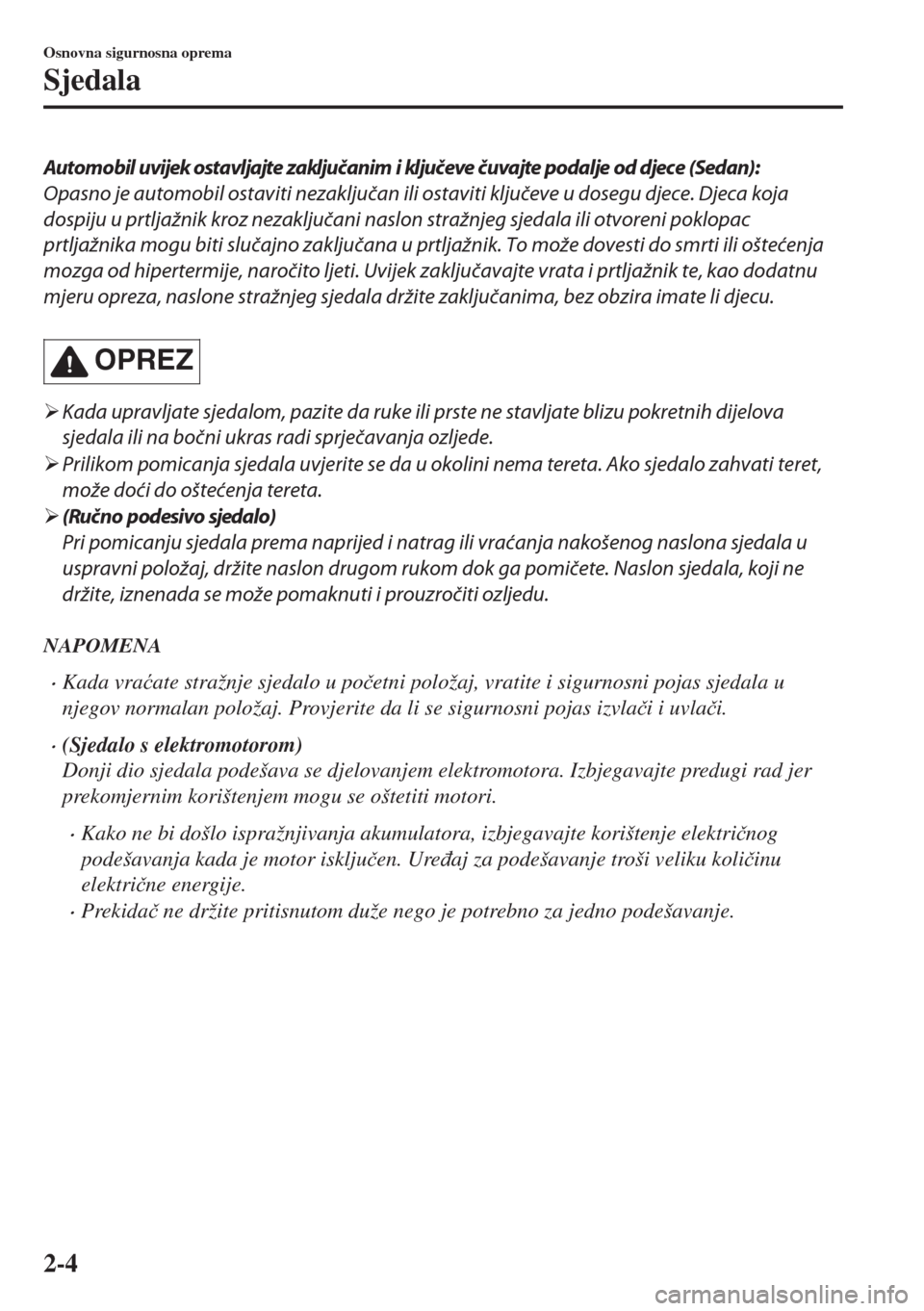

Automobil uvijek ostavljajte zaključanim i ključeve čuvajte podalje od djece (Sedan):
Opasno je automobil ostaviti nezaključan ili ostaviti ključeve u dosegu djece. Djeca koja
dospiju u prtljažnik kroz nezaključani naslon stražnjeg sjedala ili otvoreni poklopac
prtljažnika mogu biti slučajno zaključana u prtljažnik. To može dovesti do smrti ili oštećenja
mozga od hipertermije, naročito ljeti. Uvijek zaključavajte vrata i prtljažnik te, kao dodatnu
mjeru opreza, naslone stražnjeg sjedala držite zaključanima, bez obzira imate li djecu.
OPREZ
¾Kada upravljate sjedalom, pazite da ruke ili prste ne stavljate blizu pokretnih dijelova
sjedala ili na bočni ukras radi sprječavanja ozljede.
¾Prilikom pomicanja sjedala uvjerite se da u okolini nema tereta. Ako sjedalo zahvati teret,
može doći do oštećenja tereta.
¾(Ručno podesivo sjedalo)
Pri pomicanju sjedala prema naprijed i natrag ili vraćanja nakošenog naslona sjedala u
uspravni položaj, držite naslon drugom rukom dok ga pomičete. Naslon sjedala, koji ne
držite, iznenada se može pomaknuti i prouzročiti ozljedu.
NAPOMENA
•Kada vraüate stražnje sjedalo u poþetni položaj, vratite i sigurnosni pojas sjedala u
njegov normalan položaj. Provjerite da li se sigurnosni pojas izvlaþi i uvlaþi.
•(Sjedalo s elektromotorom)
Donji dio sjedala podešava se djelovanjem elektromotora. Izbjegavajte predugi rad jer
prekomjernim korištenjem mogu se oštetiti motori.
•Kako ne bi došlo ispražnjivanja akumulatora, izbjegavajte korištenje elektriþnog
podešavanja kada je motor iskljuþen. Ureÿaj za podešavanje troši veliku koliþinu
elektriþne energije.
•Prekidaþ ne držite pritisnutom duže nego je potrebno za jedno podešavanje.
Osnovna sigurnosna oprema
Sjedala
2-4

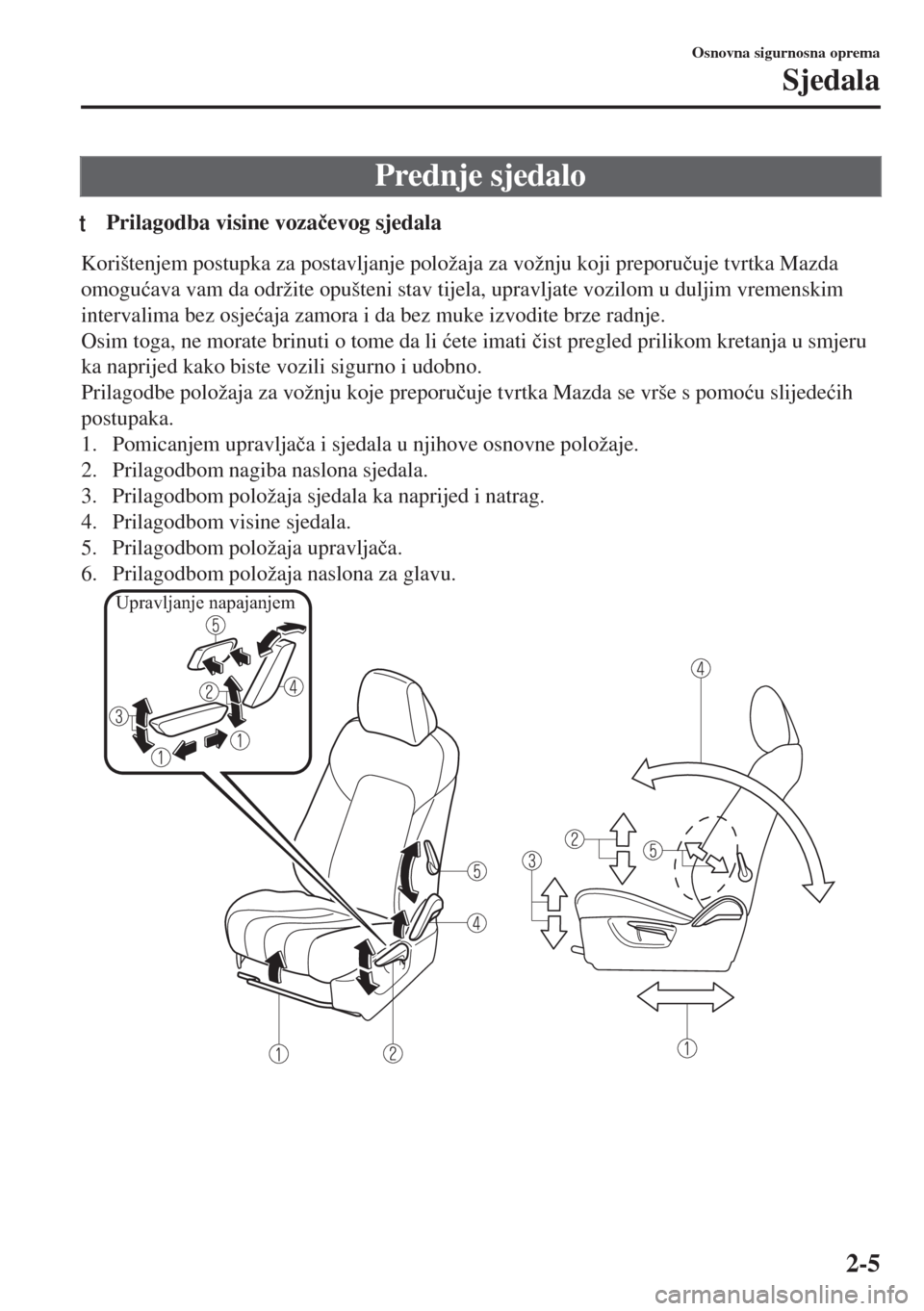

Prednje sjedalo
tPrilagodba visine vozaþevog sjedala
Korištenjem postupka za postavljanje položaja za vožnju koji preporuþuje tvrtka Mazda
omoguüava vam da održite opušteni stav tijela, upravljate vozilom u duljim vremenskim
intervalima bez osjeüaja zamora i da bez muke izvodite brze radnje.
Osim toga, ne morate brinuti o tome da li üete imati þist pregled prilikom kretanja u smjeru
ka naprijed kako biste vozili sigurno i udobno.
Prilagodbe položaja za vožnju koje preporuþuje tvrtka Mazda se vrše s pomoüu slijedeüih
postupaka.
1. Pomicanjem upravljaþa i sjedala u njihove osnovne položaje.
2. Prilagodbom nagiba naslona sjedala.
3. Prilagodbom položaja sjedala ka naprijed i natrag.
4. Prilagodbom visine sjedala.
5. Prilagodbom položaja upravljaþa.
6. Prilagodbom položaja naslona za glavu.
Upravljanje napajanjem
Osnovna sigurnosna oprema
Sjedala
2-5

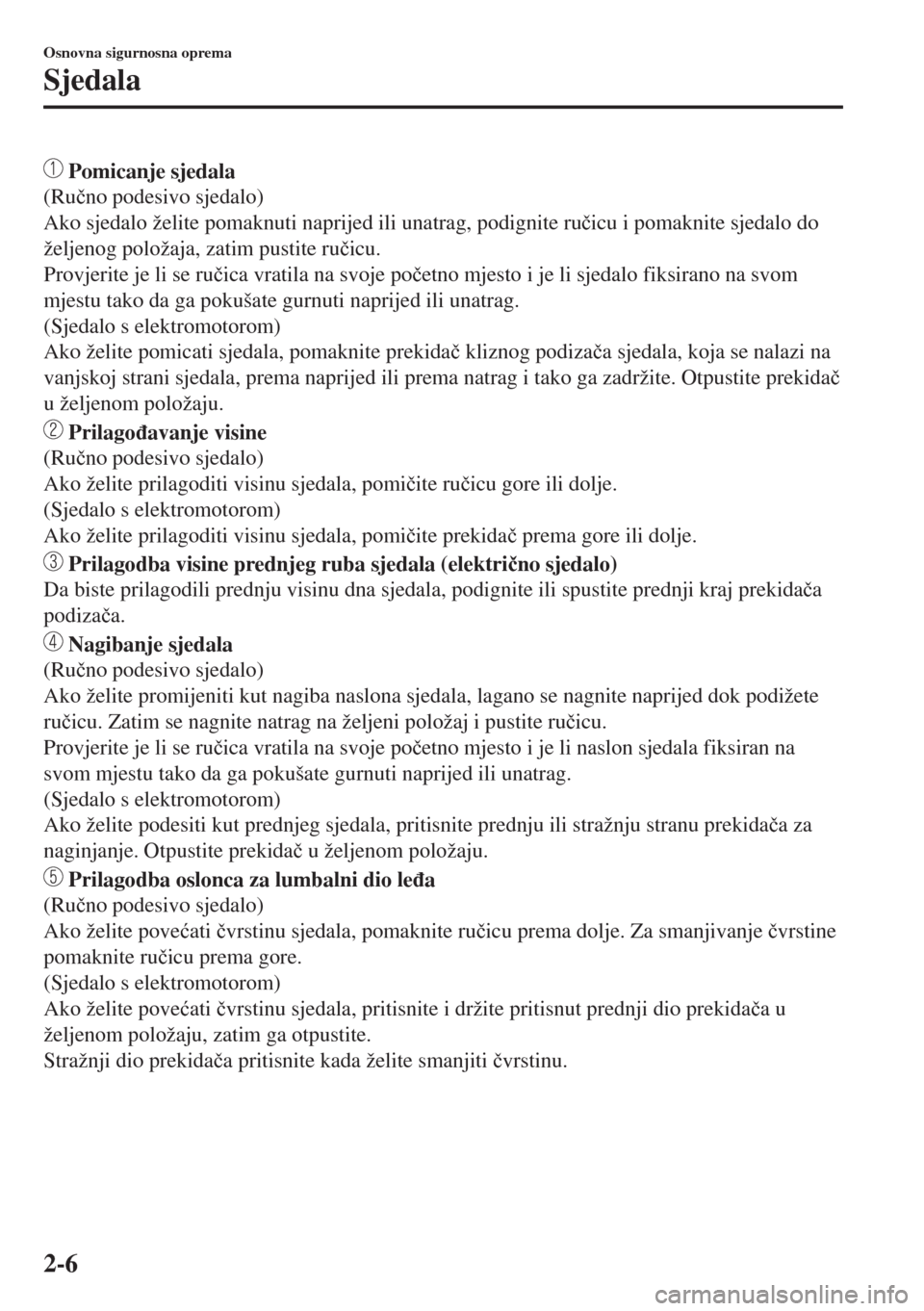

Pomicanje sjedala
(Ruþno podesivo sjedalo)
Ako sjedalo želite pomaknuti naprijed ili unatrag, podignite ruþicu i pomaknite sjedalo do
željenog položaja, zatim pustite ruþicu.
Provjerite je li se ruþica vratila na svoje poþetno mjesto i je li sjedalo fiksirano na svom
mjestu tako da ga pokušate gurnuti naprijed ili unatrag.
(Sjedalo s elektromotorom)
Ako želite pomicati sjedala, pomaknite prekidaþ kliznog podizaþa sjedala, koja se nalazi na
vanjskoj strani sjedala, prema naprijed ili prema natrag i tako ga zadržite. Otpustite prekidaþ
u željenom položaju.
Prilagoÿavanje visine
(Ruþno podesivo sjedalo)
Ako želite prilagoditi visinu sjedala, pomiþite ruþicu gore ili dolje.
(Sjedalo s elektromotorom)
Ako želite prilagoditi visinu sjedala, pomiþite prekidaþ prema gore ili dolje.
Prilagodba visine prednjeg ruba sjedala (elektriþno sjedalo)
Da biste prilagodili prednju visinu dna sjedala, podignite ili spustite prednji kraj prekidaþa
podizaþa.
Nagibanje sjedala
(Ruþno podesivo sjedalo)
Ako želite promijeniti kut nagiba naslona sjedala, lagano se nagnite naprijed dok podižete
ruþicu. Zatim se nagnite natrag na željeni položaj i pustite ruþicu.
Provjerite je li se ruþica vratila na svoje poþetno mjesto i je li naslon sjedala fiksiran na
svom mjestu tako da ga pokušate gurnuti naprijed ili unatrag.
(Sjedalo s elektromotorom)
Ako želite podesiti kut prednjeg sjedala, pritisnite prednju ili stražnju stranu prekidaþa za
naginjanje. Otpustite prekidaþ u željenom položaju.
Prilagodba oslonca za lumbalni dio leÿa
(Ruþno podesivo sjedalo)
Ako želite poveüati þvrstinu sjedala, pomaknite ruþicu prema dolje. Za smanjivanje þvrstine
pomaknite ruþicu prema gore.
(Sjedalo s elektromotorom)
Ako želite poveüati þvrstinu sjedala, pritisnite i držite pritisnut prednji dio prekidaþa u
željenom položaju, zatim ga otpustite.
Stražnji dio prekidaþa pritisnite kada želite smanjiti þvrstinu.
Osnovna sigurnosna oprema
Sjedala
2-6
