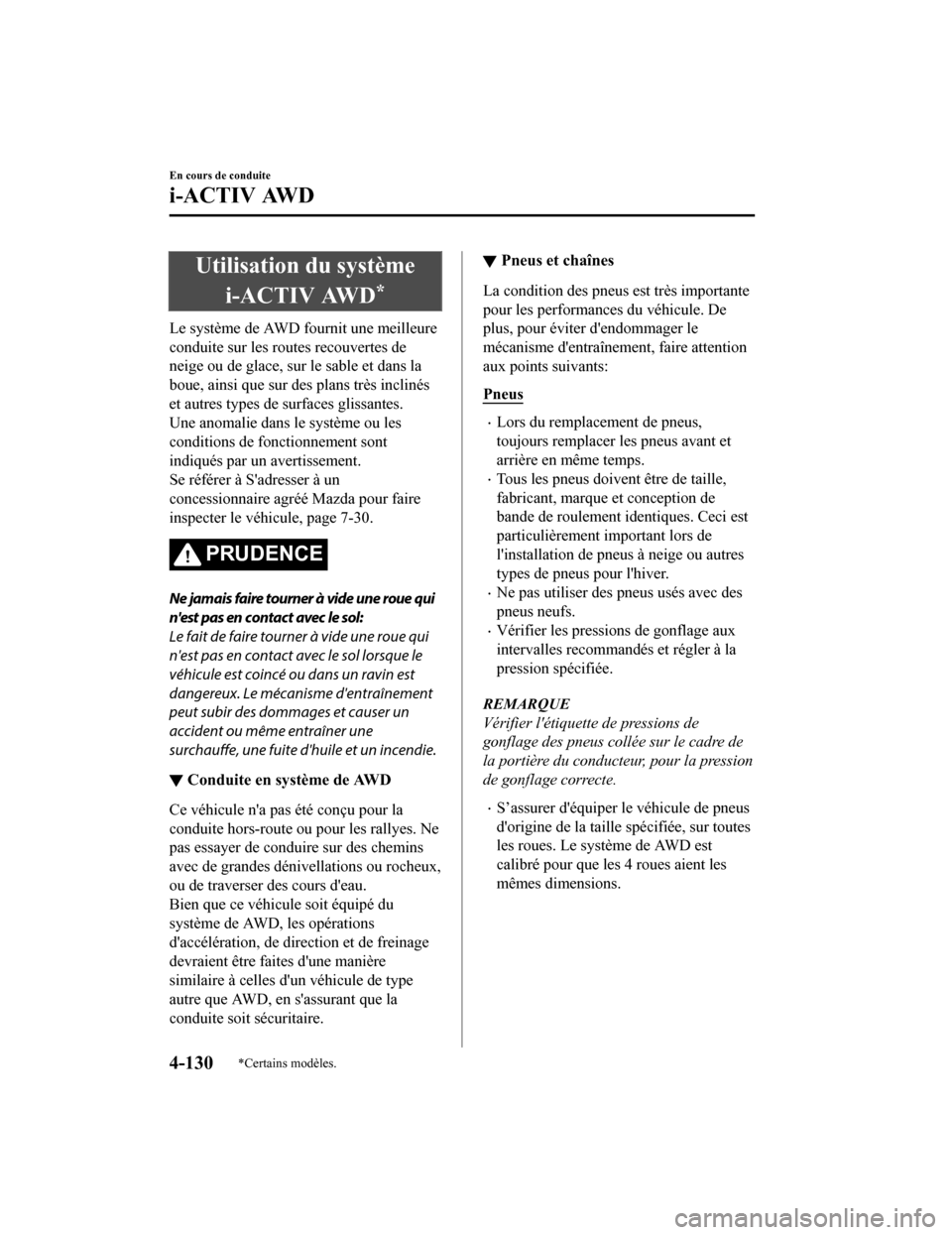

Utilisation du systèmei-ACTIV AWD
*
Le système de AWD fournit une meilleure
conduite sur les routes recouvertes de
neige ou de glace, sur le sable et dans la
boue, ainsi que sur des plans très inclinés
et autres types de surfaces glissantes.
Une anomalie dans le système ou les
conditions de fonctionnement sont
indiqués par un avertissement.
Se référer à S'adresser à un
concessionnaire agréé Mazda pour faire
inspecter le véhic ule, page 7-30.
PRUDENCE
Ne jamais faire tourner à vide une roue qui
n'est pas en contact avec le sol:
Le fait de faire tourner à vide une roue qui
n'est pas en contact avec le sol lorsque le
véhicule est coincé ou dans un ravin est
dangereux. Le mécani sme d'entraînement
peut subir des dommages et causer un
accident ou même entraîner une
surchauffe, une fuite d'huile et un incendie.
▼ Conduite en système de AWD
Ce véhicule n'a pas été conçu pour la
conduite hors-route ou pour les rallyes. Ne
pas essayer de conduire sur des chemins
avec de grandes dénivellations ou rocheux,
ou de traverser des cours d'eau.
Bien que ce véhicule soit équipé du
système de AWD, les opérations
d'accélération, de direction et de freinage
devraient être faites d'une manière
similaire à celles d'un véhicule de type
autre que AWD, en s'assurant que la
conduite soit sécuritaire.
▼ Pneus et chaînes
La condition des pneus est très importante
pour les performances du véhicule. De
plus, pour éviter d'endommager le
mécanisme d'entraînem
ent, faire attention
aux points suivants:
Pneus
Lors du remplacement de pneus,
toujours remplacer les pneus avant et
arrière en même temps.
Tous les pneus doivent être de taille,
fabricant, marque et conception de
bande de roulement identiques. Ceci est
particulièrement important lors de
l'installation de pneus à neige ou autres
types de pneus pour l'hiver.
Ne pas utiliser des p neus usés avec des
pneus neufs.
Vérifier les pressions de gonflage aux
intervalles recommandés et régler à la
pression spécifiée.
REMARQUE
Vérifier l'étiquette de pressions de
gonflage des pneus collée sur le cadre de
la portière du conducteur, pour la pression
de gonflage correcte.
S’assurer d'équiper le véhicule de pneus
d'origine de la taille spécifiée, sur toutes
les roues. Le système de AWD est
calibré pour que les 4 roues aient les
mêmes dimensions.
En cours de conduite
i-ACTIV AWD
4-130*Certains modèles.
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

Objet tridimensionnel à l'avant ou à l'arrière du véhicule
Étant donné que les lignes de guidage d’extrémité avant du véhi cule ou les lignes de
guidage de distance (caméra arrière) sont affichées sur la base d'une surface plane, la
distance à l'objet en trois dimensions affichée sur l'écran est différente de la distance réelle.
Caméra latérale
(Condition réelle)
(Affichage à l'écran)
Caméra arrière
A
A
B
B
C
C
(Condition réelle)
Distance détectée sur l'écran A > B > C Distance réelle B > C = A (Affichage à l'écran)
▼
Indication de problème dans le système
Indication sur l’affichage central
CauseMesures correctives à pren‐
dre
“Aucun signal d’image reçu” s'affiche L'unité de commande
peut être endom‐
magée. Faire inspecter votre véhicule
par un concessionnaire agréé
Mazda.
L’écran est tout noir et rien n’apparaît La caméra peut être end ommagée.
En cours de conduite
i-ACTIVSENSE
4-229
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

Quand il y a une pente raide derrière le véhicule
Lorsqu'il y a une pente raide montante (ou descendante) derrièr e le véhicule, l'objet affiché à
l'écran apparaît plus loin (ou plus près en cas de pente descen dante) qu'il ne l'est en réalité.
A
AB
B
L'objet apparaît plus loin
qu'il ne l'est en réalité
Position réelle de l'objet
Position réelle de l'objet
Position de l'objet
à l'écran
A: Distance entre le véhicule et l'objet à l'écran.
B: Distance réelle entre le véhicule et l'objet. Position de l'objet à l'écranL'objet
apparaît plus proche qu'il
ne l'est en réalité
Objet en trois dimensions à l'arrière du véhicule
Comme les lignes de guidage de distance sont affichées sur la b ase d'une surface plane, la
distance à l'objet en trois dimensions affichée sur l'écran est différente de la distance réelle.
A
A
C B
CB
(Distance réelle) B>C=A
Distance détectée sur l'écran A>B>C (Affichage à l'écran)
(Condition réelle)
En cours de conduite
Écran de rétrovision
4-263
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

9. Installer le couvercle supérieur.
10. Insérez les languettes du couvercleinférieur dans le s fentes de la
télécommande, puis installez le
couvercle inférieur.
Pneus
Pour des performances optimales, la
sécurité, et l'économie de carburant
maximale, les pneus doivent toujours être
gonflés aux pressions de gonflage
recommandées et respecter également les
limites de charge et la répartition du poids
recommandées.
PRUDENCE
Utilisation de pneus de type différent:
Le fait de conduire avec des pneus de type
différent est dangereux. Cela peut entraîner
une mauvaise maniabilité et de mauvaises
performances de freinage; et cela peut
entraîner une perte de contrôle du véhicule.
Sauf lors de l'utilisation limitée de la roue
de secours à usage temporaire, n'utiliser
que des pneus du même type (radiaux,
ceinturés à carcasse diagonale, à carcasse
diagonale) sur les quatre roues.
Utilisation des pneus de taille incorrecte:
L'utilisation de pneus de dimensions autres
que celles recommandées pour les
véhicules Mazda (page 9-10) est
dangereuse. Cela peut sérieusement
affecter le confort, la conduite, la garde au
sol, le passage de roue et l'indication du
compteur de vitesse. Ceci peut entraîner un
accident. N'utiliser que des pneus de
dimensions spécifiées pour le véhicule.
Entretien
Entretien réalisable par le propriétaire
6-51
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

L'utilisation de la roue de secours à usage
temporaire doit être limitée, cependant,
si le témoin d'usure apparaît en travers
de la chape, remplacer cette roue par
une roue de secours temporaire du
même type (page 6-53).
REMARQUE
Les pneus s'abîment avec le temps, même
si on ne les utilise pas pour rouler sur la
route. Il est généralement recommandé de
remplacer les pneus lorsqu'ils sont vieux
de 6 ans ou plus. La chaleur causée par
l'utilisation en climat chaud ou sous
conditions de forte charge peut accélérer
le processus de vieillissement. Il faut
remplacer le pneu de la roue de secours
quand on remplace les autres pneus, car le
pneu de la roue de secours vieillit aussi.
La date de fabrication du pneu (semaine et
année) est indiquée par un numéro à 4
chiffres.
Se référer à Étiquetage des pneus à la
page 8-30.
▼ Remplacement d'une roue
PRUDENCE
N'utiliser que des roues de dimensions
correctes sur ce véhicule:
L'utilisation de roues de dimensions non
spécifiées pour ce véhicule est dangereuse.
Cela peut affecter le freinage et la conduite,
ce qui peut causer une perte de contrôle du
véhicule et un accident.
AT T E N T I O N
Une roue de dimension autre que celle
spécifiée
peut
affecter:
 Ajustement du pneu
 Durée de vie de la roue et du roulement
de roue
 Garde au sol
 Espace nécessaire à la chaîne
 Indication du compteur de vitesse
 Alignement des phares
 Hauteur des pare-chocs
 Système de surveillance de pression des
pneus
Entretien
Entretien réalisable par le propriétaire
6-55
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

▼Contenances
(Quantités approximatives)
Dénomination
Capacité
Huile mo‐
teur SKYACTIV-G
2.5
Avec remplacement du filtre à
huile
4,5 litres (4,8 US qt, 4,0 Imp qt)
Sans remplacement du filtre à
huile 4,3 litres (4,5 US qt, 3,8 Imp qt)
SKYACTIV-G
2.5T Avec remplacement du filtre à
huile
4,8 litres (5,1 US qt, 4,2 Imp qt)
Sans remplacement du filtre à
huile 4,6 litres (4,9 US qt, 4,0 Imp qt)
SKYACTIV-D
2.2 Avec remplacement du filtre à
huile
5,1 litres (5,4 US qt, 4,5 Imp qt)
Sans remplacement du filtre à
huile 4,8 litres (5,1 US qt, 4,2 Imp qt)
Liquide de
refroidisse‐
ment États-Unis et
Canada
SKYAC‐
TIV-G 2.5
Boîte de vites‐
ses manuelle
6,8 litres (7,2 US qt, 6,0 Imp qt)
Boîte de vites‐
ses automatique 7,0 litres (7,4 US qt, 6,2 Imp qt)/7,1 L (7,5 US qt,
6,2 Imp qt)
SKYACTIV-G 2.5T 8,3 litres (8,8 US qt, 7,3 Imp qt)
SKYACTIV-D 2.2 8,6 litres (9,1 US qt, 7,6 Imp qt)
Mexique SKYACTIV-G 2.5
7,0 litres (7,4 US qt, 6,2 Imp qt)
SKYACTIV-G 2.5T 8,2 litres (8,7 US qt, 7,2 Imp qt)
Huile de boîte de vitesses manuelle 1,65 litres (1,74 US qt, 1,45 Imp qt)
Liquide de
boîte de vi‐
tesses auto‐
matique SKYACTIV-G 2.5
7,8 litres (8,2 US qt, 6,9 Imp qt)/8,0 litres (8,5 US
qt, 7,0 Imp qt)
SKYACTIV-G 2.5T, SKYACTIV-D 2.2 8,0 litres (8,5 US qt, 7,0 Imp qt)
Huile de boîte de transfert 0,45 litres (0,48 US qt, 0,40 Imp qt )
Huile de différentiel arrière 0,35 litres (0,37 US qt, 0,31 Imp qt)
Réservoir
de carburant FWD
62,0 litres (16,4 US gal, 13,6 Imp gal)
AWD 52,0 litres (13,7 US gal, 11,4 Imp gal)
Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.
▼Dimensions
Dénomination
Spécifications du véhicule
Longueur hors
tout Sans support de plaque
d'immatriculation
4.865 mm (191,5 po.)
Avec support de plaque
d'immatriculation 4.895 mm (192,7 po.)
Spécifications
Spécifications
9-6
Mazda6_8HX4-FC-19I_Edition2_
old 2019- 7-18 15:15:56

Index
Console centrale........................ 5-103
Console supérieure.................... 5-102
Crochets à manteau arrière........ 5-105
Compartiment à bagages................. 5-104
Compteurs......................................... 4-14
Conduite dans des conditions
dangereuses....................................... 3-52
Conduite dans l'eau........................... 3-57
Conduite hivernale............................ 3-54
Conduite sur routes i rrégulières........ 3-58
Conseils concernant la conduite........3-51 Boîte de vitesses automatique..... 4-84
Conduite dans des conditions
dangereuses..................................3-52
Conduite dans l'eau... .................. 3-57
Conduite hivernale.... .................. 3-54
Conduite sur routes
irrégulières................................... 3-58
Économiser le carburant et la
protection de l'environnement..... 3-51
Période de rodage........................ 3-51
Pour désembourber le véhicule....3-54
Surcharge..................................... 3-57
Tapis de plancher.........................3-53
Véhicules à turbocompresseur..... 3-59
Console centrale.............................. 5-103
Console supérieure.......................... 5-102
Contact Interrupteur.................................... 4-4
Contenances........................................ 9-6
Contrôle de la consommation de
carburant.......................................... 4-125 Affichage de la consommation de
carburant.................................... 4-126
Affichage de l'état des
commandes................................ 4-127
Contrôle d'entretien........................... 6-17
Coussins d'air SRS
Composants du système de retenue
supplémentaire............................. 2-69
Contrôle....................................... 2-85Critères de déploiement des coussins
d'air SRS...................................... 2-75
Limites du coussin d'air SRS.......2-77
Coussin d'air SRS
Système de classification de
l'occupant du siège du passager
avant.............................................2-79
Couvercle du coffre...........................3-20 Levier intérieur d e déverrouillage du
coffre............................................ 3-23
Lorsqu'il n'est pas possible d'ouvrir le
couvercle du coffre. ..................... 7-54
Cric...................................................... 7-4
Crochets à manteau arrière............. 5-105
D
Description du remorquage............... 7-22
Déblocage du capot...........................6-22
Dégivreur d'essuie-glace de pare-
brise................................................... 4-97
Démarrage avec batterie de
secours............................................... 7-15
Démarrage du moteur......................... 4-5
Démarrage d'urgence
Démarrage d'un moteur noyé
(SKYACTIV-G 2.5 et SKYACTIV-G
2.5T)............................................ 7-18
Démarrage en poussant............... 7-18
Panne sèche (SKYACTIV-D
2.2)............................................... 7-19
Désactivation de cylindres................ 4-13
Désembueur Lunette arrière............................. 4-96
Rétroviseur...................................4-98
Désembueur de lunette arrière.......... 4-96
Désembueur de rétroviseur............... 4-98
Dimensions.......................................... 9-6
Direction assistée....... ..................... 4-132
Dispositif de retenue pour enfant
10-4
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56
