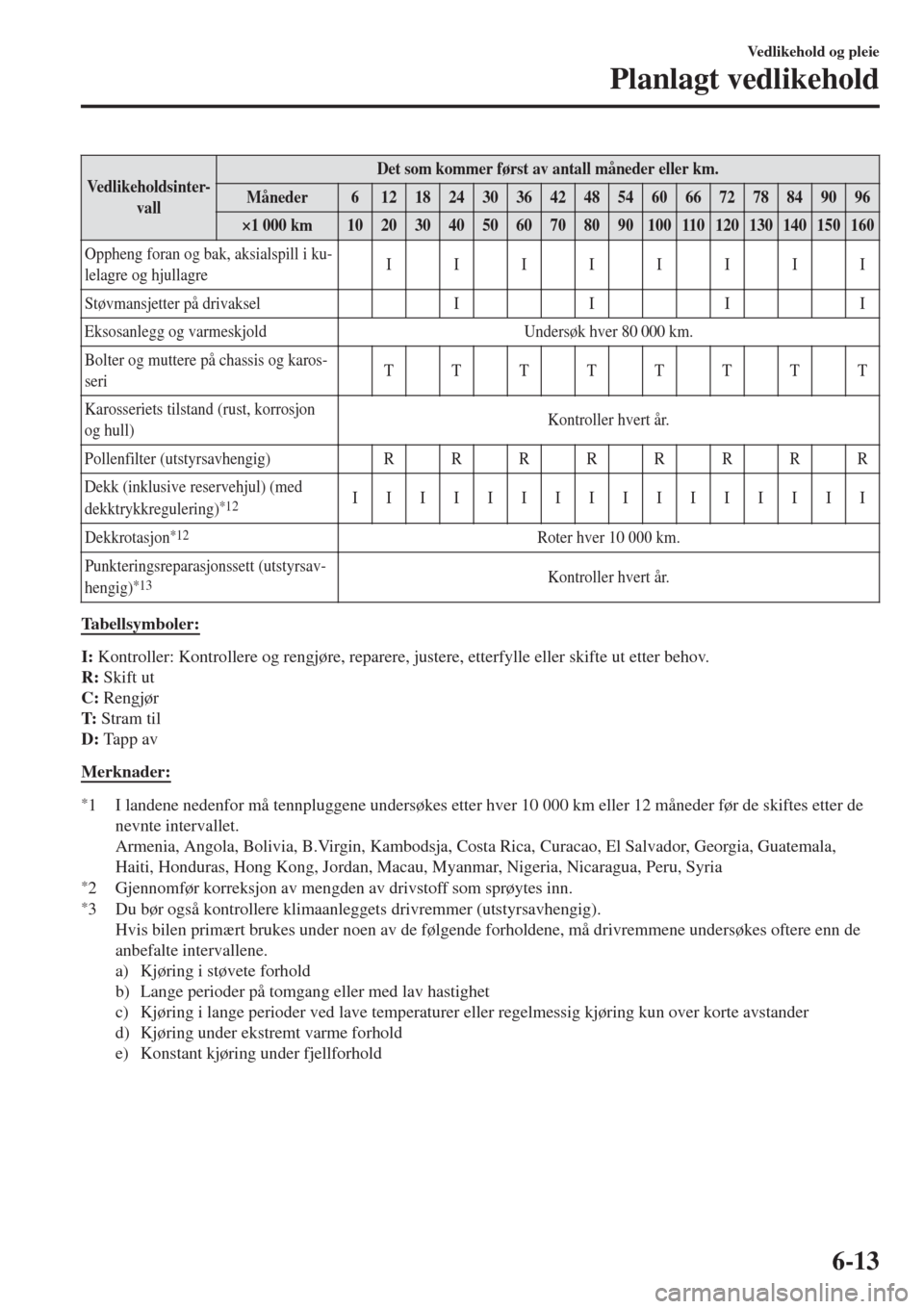

Vedlikeholdsinter-
vallDet som kommer først av antall måneder eller km.
Måneder6121824303642485460667278849096
×1 000 km10203040506070809010011 0120130140150160
Oppheng foran og bak, aksialspill i ku-
lelagre og hjullagreIIIIIIII
Støvmansjetter på drivaksel IIII
Eksosanlegg og varmeskjold Undersøk hver 80 000 km.
Bolter og muttere på chassis og karos-
seriTTTTTTTT
Karosseriets tilstand (rust, korrosjon
og hull)Kontroller hvert år.
Pollenfilter (utstyrsavhengig) R R R R R R R R
Dekk (inklusive reservehjul) (med
dekktrykkregulering)
*12IIIIIIIIIIIIIIII
Dekkrotasjon
*12Roter hver 10 000 km.
Punkteringsreparasjonssett (utstyrsav-
hengig)
*13Kontroller hvert år.
Tabellsymboler:
I: Kontroller: Kontrollere og rengjøre, reparere, justere, etterfylle eller skifte ut etter behov.
R: Skift ut
C: Rengjør
T: Stram til
D: Ta p p a v
Merknader:
*1 I landene nedenfor må tennpluggene undersøkes etter hver 10 000 km eller 12 måneder før de skiftes etter de
nevnte intervallet.
Armenia, Angola, Bolivia, B.Virgin, Kambodsja, Costa Rica, Curacao, El Salvador, Georgia, Guatemala,
Haiti, Honduras, Hong Kong, Jordan, Macau, Myanmar, Nigeria, Nicaragua, Peru, Syria
*2 Gjennomfør korreksjon av mengden av drivstoff som sprøytes inn.*3 Du bør også kontrollere klimaanleggets drivremmer (utstyrsavhengig).
Hvis bilen primært brukes under noen av de følgende forholdene, må drivremmene undersøkes oftere enn de
anbefalte intervallene.
a) Kjøring i støvete forhold
b) Lange perioder på tomgang eller med lav hastighet
c) Kjøring i lange perioder ved lave temperaturer eller regelmessig kjøring kun over korte avstander
d) Kjøring under ekstremt varme forhold
e) Konstant kjøring under fjellforhold
Vedlikehold og pleie
Planlagt vedlikehold
6-13

*4 Hvis bilen primært brukes under noen av de følgende forholdene, bør motoroljen og oljefilteret skiftes oftere
enn de anbefalte intervallene.
a) Bilen er politibil, taxi eller kjøreskolebil.
b) Kjøring i støvete forhold
c) Lange perioder på tomgang eller med lav hastighet
d) Kjøring i lange perioder ved lave temperaturer eller regelmessig kjøring kun over korte avstander
e) Kjøring under ekstremt varme forhold
f) Konstant kjøring under fjellforhold
*5 For SKYACTIV-D 1.5 skal du tilbakestille motoroljedata etter å ha skiftet den.*6 Bruk av FL-22 anbefales ved skifte av kjølevæske. Bruk av annen kjølevæske enn FL-22 kan forårsake
alvorlig skade på motoren og kjølesystemet.
*7 Hvis bilen brukes i områder med mye støv eller sand, bør du rengjøre og hvis nødvendig, skifte luftfilter oftere
enn de anbefalte intervallene.
*8 Kontroller batteriets elektrolyttnivå, elektrolyttens egenvekt og utseende. Dersom bilen bruker i områder hvor
det er ekstremt varmt eller kaldt, må elektrolyttnivå, egenvekt og utseende kontrolleres hver 10 000 km eller
hver 6. måned. Det forseglede batteriet krever bare inspeksjon av utseendet.
*9 Hvis bremsene brukes mye (for eksempel kontinuerlig hardkjøring eller fjellkjøring) eller hvis bilen brukes i
klima med ekstrem luftfuktighet, bør bremsevæsken skiftes hvert år.
*10 Hvis bilen primært brukes under noen av følgende forhold, bør differensialoljen bak skiftes hver 45 000 km.
a) Trekk av tilhenger eller bruk av takgrind
b) Kjøring under forhold med mye støv, sand eller fuktighet
c) Lange perioder på tomgang eller med lav hastighet
d) Gjentatte korte turer på mindre enn 16 km
*11 Hvis denne komponenten har blitt senket ned i vann, bør oljen skiftes.*12 Det må utføres initialisering av dekktrykkovervåkingssystemet (TPMS) slik at det kan fungere som det skal
(utstyrsavhengig).
*13 Kontroller utløpsdatoen på dekktetningsmiddelet hvert år i forbindelse med det periodiske vedlikeholdet. Skift
ut flasken med dekktetningsmiddel med en ny i god tid før utløpsdatoen.
Vedlikehold og pleie
Planlagt vedlikehold
6-14

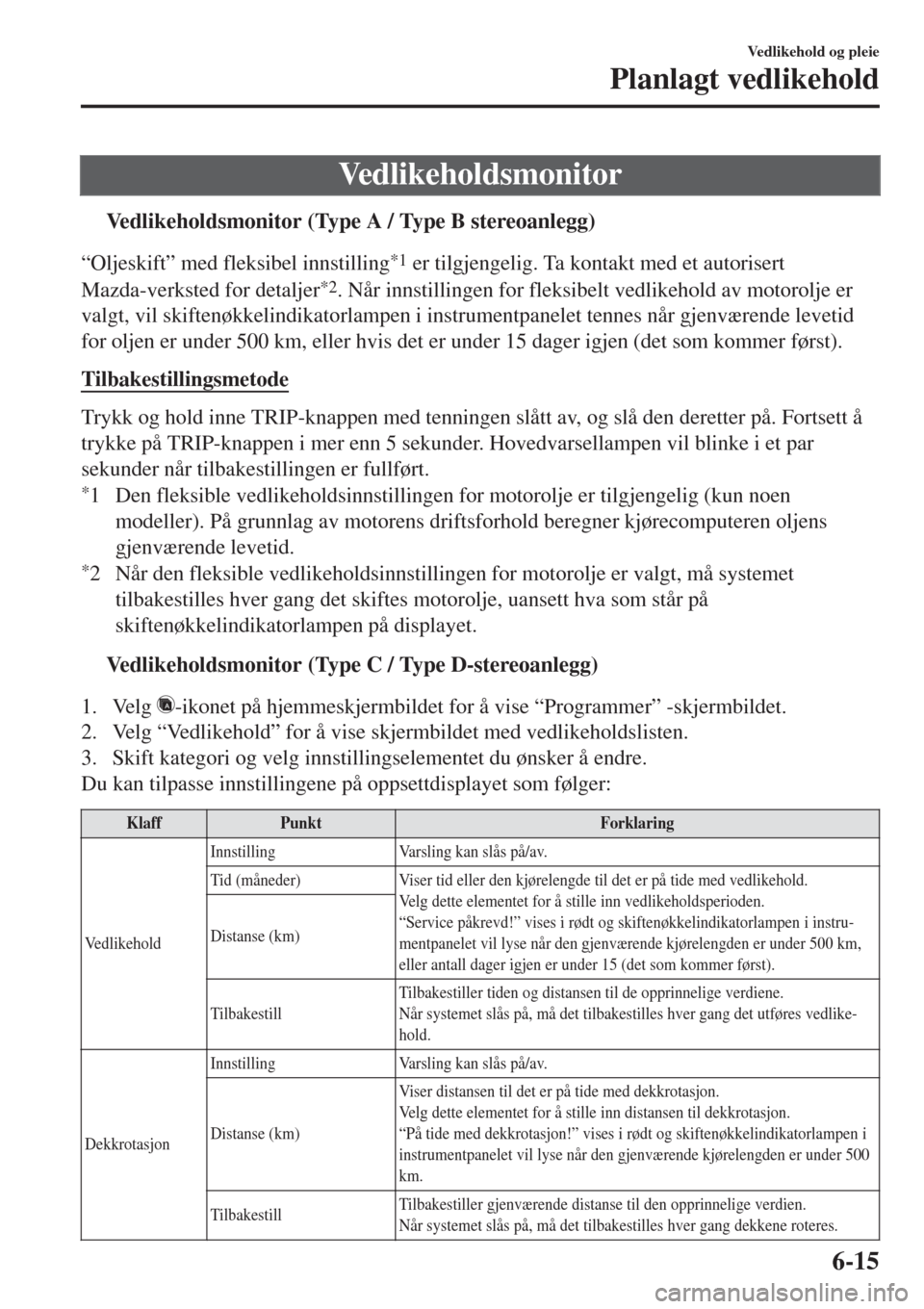

Vedlikeholdsmonitor
tVedlikeholdsmonitor (Type A / Type B stereoanlegg)
“Oljeskift” med fleksibel innstilling*1 er tilgjengelig. Ta kontakt med et autorisert
Mazda-verksted for detaljer
*2. Når innstillingen for fleksibelt vedlikehold av motorolje er
valgt, vil skiftenøkkelindikatorlampen i instrumentpanelet tennes når gjenværende levetid
for oljen er under 500 km, eller hvis det er under 15 dager igjen (det som kommer først).
Tilbakestillingsmetode
Trykk og hold inne TRIP-knappen med tenningen slått av, og slå den deretter på. Fortsett å
trykke på TRIP-knappen i mer enn 5 sekunder. Hovedvarsellampen vil blinke i et par
sekunder når tilbakestillingen er fullført.
*1 Den fleksible vedlikeholdsinnstillingen for motorolje er tilgjengelig (kun noen
modeller). På grunnlag av motorens driftsforhold beregner kjørecomputeren oljens
gjenværende levetid.
*2 Når den fleksible vedlikeholdsinnstillingen for motorolje er valgt, må systemet
tilbakestilles hver gang det skiftes motorolje, uansett hva som står på
skiftenøkkelindikatorlampen på displayet.
tVedlikeholdsmonitor (Type C / Type D-stereoanlegg)
1. Velg -ikonet på hjemmeskjermbildet for å vise “Programmer” -skjermbildet.
2. Velg “Vedlikehold” for å vise skjermbildet med vedlikeholdslisten.
3. Skift kategori og velg innstillingselementet du ønsker å endre.
Du kan tilpasse innstillingene på oppsettdisplayet som følger:
KlaffPunktForklaring
VedlikeholdInnstilling Varsling kan slås på/av.
Tid (måneder) Viser tid eller den kjørelengde til det er på tide med vedlikehold.
Velg dette elementet for å stille inn vedlikeholdsperioden.
“Service påkrevd!” vises i rødt og skiftenøkkelindikatorlampen i instru-
mentpanelet vil lyse når den gjenværende kjørelengden er under 500 km,
eller antall dager igjen er under 15 (det som kommer først). Distanse (km)
TilbakestillTilbakestiller tiden og distansen til de opprinnelige verdiene.
Når systemet slås på, må det tilbakestilles hver gang det utføres vedlike-
hold.
DekkrotasjonInnstilling Varsling kan slås på/av.
Distanse (km)Viser distansen til det er på tide med dekkrotasjon.
Velg dette elementet for å stille inn distansen til dekkrotasjon.
“På tide med dekkrotasjon!” vises i rødt og skiftenøkkelindikatorlampen i
instrumentpanelet vil lyse når den gjenværende kjørelengden er under 500
km.
TilbakestillTilbakestiller gjenværende distanse til den opprinnelige verdien.
Når systemet slås på, må det tilbakestilles hver gang dekkene roteres.
Vedlikehold og pleie
Planlagt vedlikehold
6-15

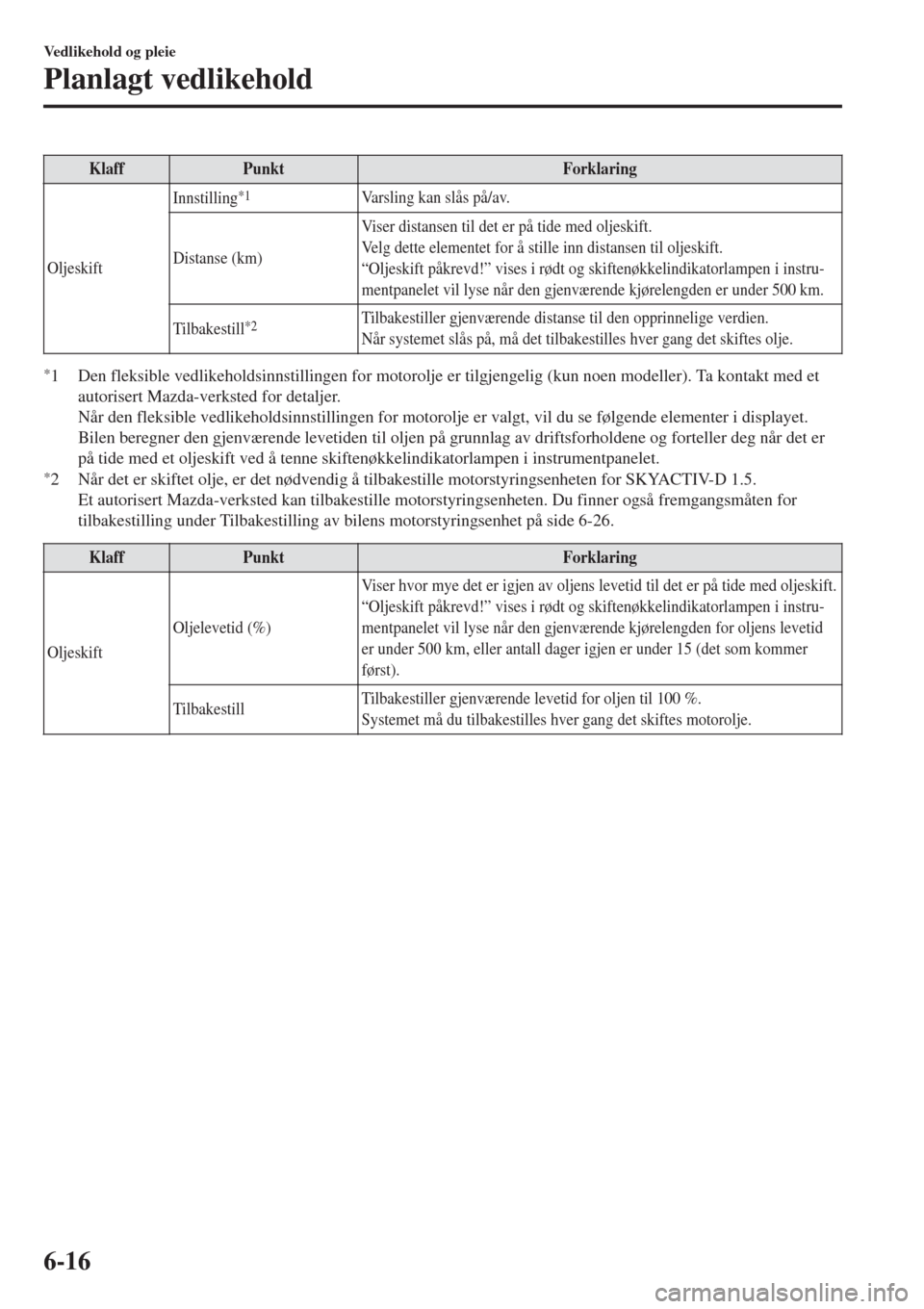

KlaffPunktForklaring
OljeskiftInnstilling
*1Varsling kan slås på/av.
Distanse (km)Viser distansen til det er på tide med oljeskift.
Velg dette elementet for å stille inn distansen til oljeskift.
“Oljeskift påkrevd!” vises i rødt og skiftenøkkelindikatorlampen i instru-
mentpanelet vil lyse når den gjenværende kjørelengden er under 500 km.
Tilbakestill
*2Tilbakestiller gjenværende distanse til den opprinnelige verdien.
Når systemet slås på, må det tilbakestilles hver gang det skiftes olje.
*1 Den fleksible vedlikeholdsinnstillingen for motorolje er tilgjengelig (kun noen modeller). Ta kontakt med et
autorisert Mazda-verksted for detaljer.
Når den fleksible vedlikeholdsinnstillingen for motorolje er valgt, vil du se følgende elementer i displayet.
Bilen beregner den gjenværende levetiden til oljen på grunnlag av driftsforholdene og forteller deg når det er
på tide med et oljeskift ved å tenne skiftenøkkelindikatorlampen i instrumentpanelet.
*2 Når det er skiftet olje, er det nødvendig å tilbakestille motorstyringsenheten for SKYACTIV-D 1.5.
Et autorisert Mazda-verksted kan tilbakestille motorstyringsenheten. Du finner også fremgangsmåten for
tilbakestilling under Tilbakestilling av bilens motorstyringsenhet på side 6-26.
KlaffPunktForklaring
OljeskiftOljelevetid (%)Viser hvor mye det er igjen av oljens levetid til det er på tide med oljeskift.
“Oljeskift påkrevd!” vises i rødt og skiftenøkkelindikatorlampen i instru-
mentpanelet vil lyse når den gjenværende kjørelengden for oljens levetid
er under 500 km, eller antall dager igjen er under 15 (det som kommer
først).
TilbakestillTilbakestiller gjenværende levetid for oljen til 100 %.
Systemet må du tilbakestilles hver gang det skiftes motorolje.
Vedlikehold og pleie
Planlagt vedlikehold
6-16

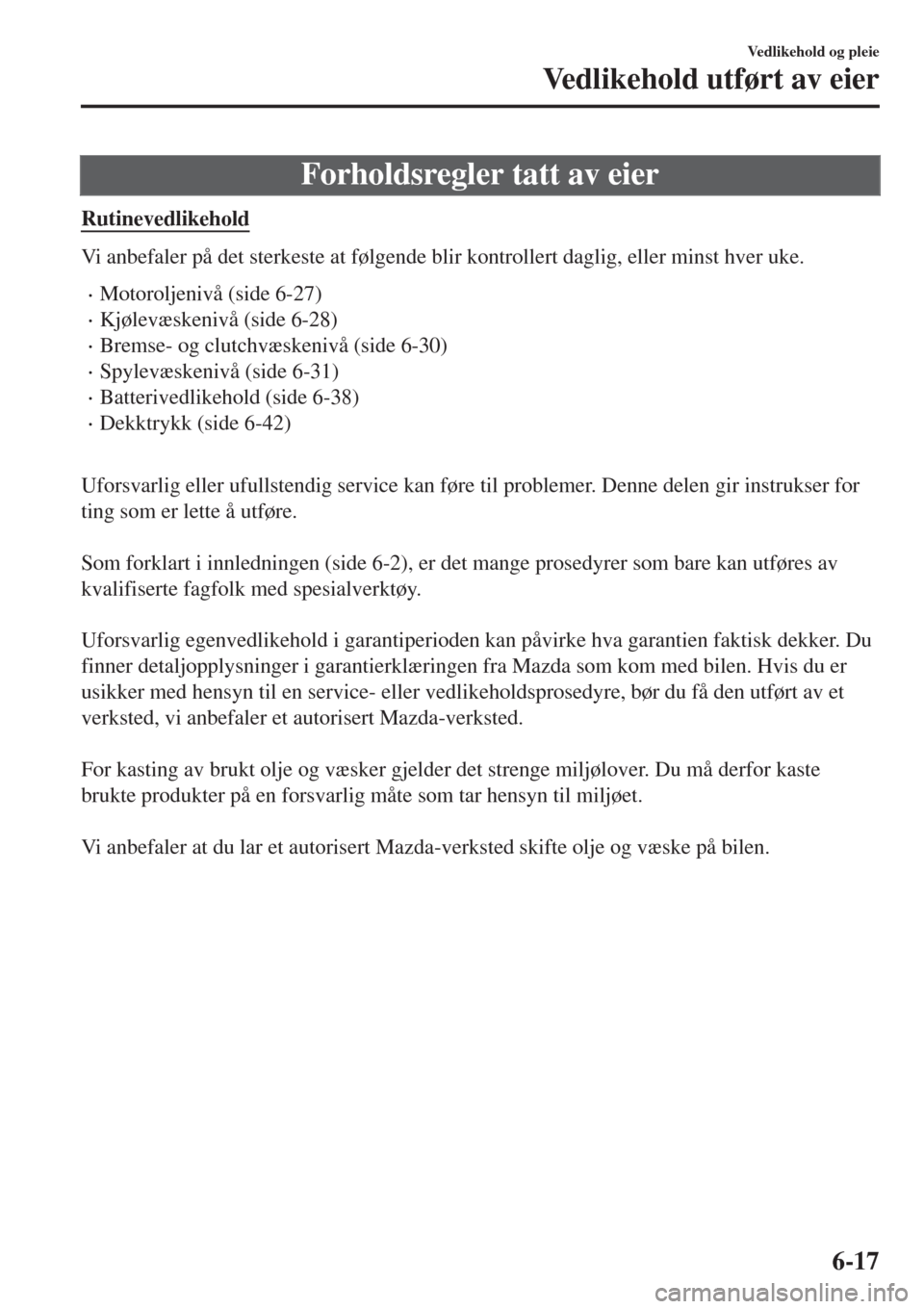

Forholdsregler tatt av eier
Rutinevedlikehold
Vi anbefaler på det sterkeste at følgende blir kontrollert daglig, eller minst hver uke.
•Motoroljenivå (side 6-27)
•Kjølevæskenivå (side 6-28)
•Bremse- og clutchvæskenivå (side 6-30)
•Spylevæskenivå (side 6-31)
•Batterivedlikehold (side 6-38)
•Dekktrykk (side 6-42)

Uforsvarlig eller ufullstendig service kan føre til problemer. Denne delen gir instrukser for
ting som er lette å utføre.

Som forklart i innledningen (side 6-2), er det mange prosedyrer som bare kan utføres av
kvalifiserte fagfolk med spesialverktøy.

Uforsvarlig egenvedlikehold i garantiperioden kan påvirke hva garantien faktisk dekker. Du
finner detaljopplysninger i garantierklæringen fra Mazda som kom med bilen. Hvis du er
usikker med hensyn til en service- eller vedlikeholdsprosedyre, bør du få den utført av et
verksted, vi anbefaler et autorisert Mazda-verksted.

For kasting av brukt olje og væsker gjelder det strenge miljølover. Du må derfor kaste
brukte produkter på en forsvarlig måte som tar hensyn til miljøet.

Vi anbefaler at du lar et autorisert Mazda-verksted skifte olje og væske på bilen.
Vedlikehold og pleie
Vedlikehold utført av eier
6-17

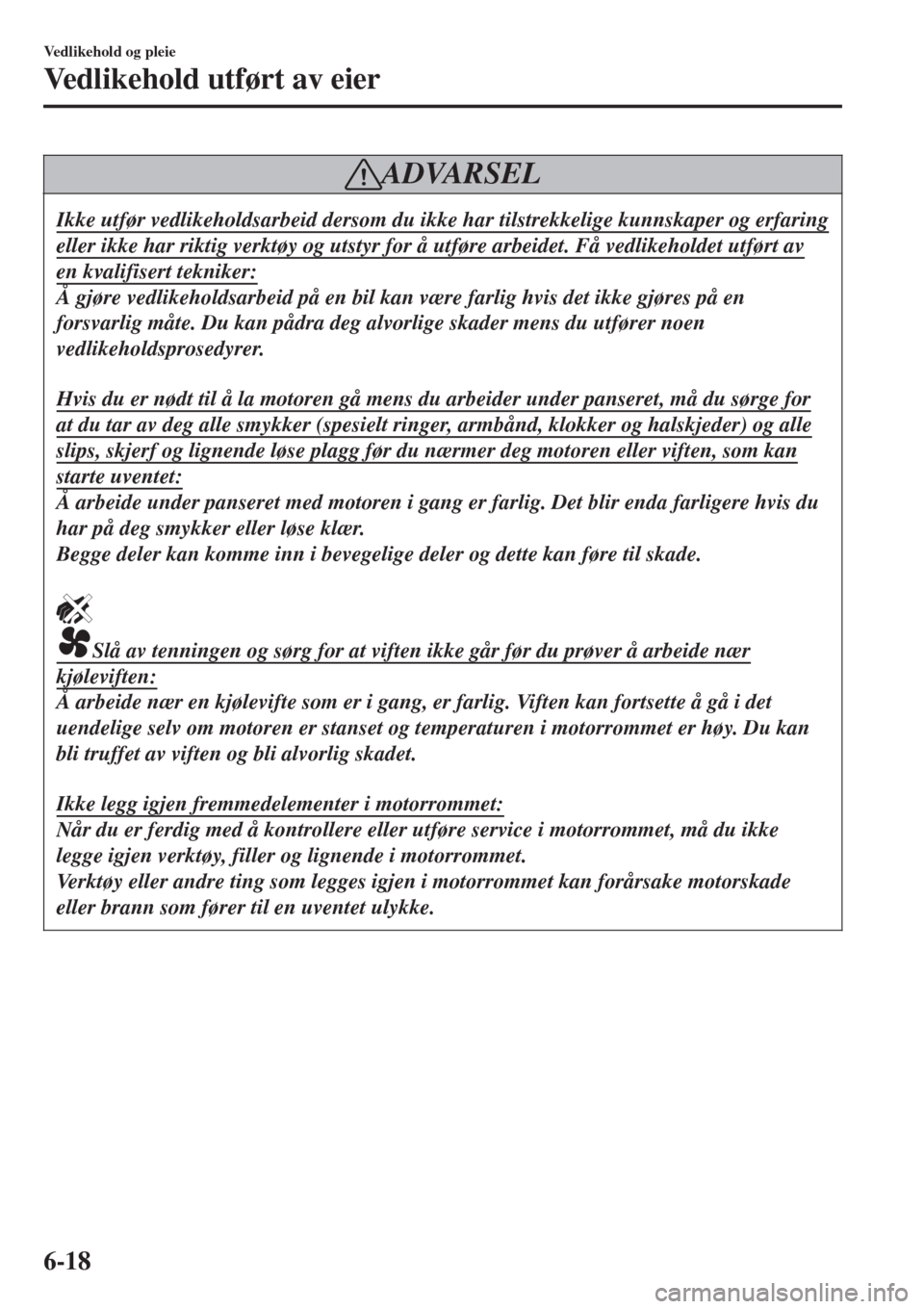

ADVARSEL
Ikke utfør vedlikeholdsarbeid dersom du ikke har tilstrekkelige kunnskaper og erfaring
eller ikke har riktig verktøy og utstyr for å utføre arbeidet. Få vedlikeholdet utført av
en kvalifisert tekniker:
Å gjøre vedlikeholdsarbeid på en bil kan være farlig hvis det ikke gjøres på en
forsvarlig måte. Du kan pådra deg alvorlige skader mens du utfører noen
vedlikeholdsprosedyrer.
Hvis du er nødt til å la motoren gå mens du arbeider under panseret, må du sørge for
at du tar av deg alle smykker (spesielt ringer, armbånd, klokker og halskjeder) og alle
slips, skjerf og lignende løse plagg før du nærmer deg motoren eller viften, som kan
starte uventet:
Å arbeide under panseret med motoren i gang er farlig. Det blir enda farligere hvis du
har på deg smykker eller løse klær.
Begge deler kan komme inn i bevegelige deler og dette kan føre til skade.
Slå av tenningen og sørg for at viften ikke går før du prøver å arbeide nær
kjøleviften:
Å arbeide nær en kjølevifte som er i gang, er farlig. Viften kan fortsette å gå i det
uendelige selv om motoren er stanset og temperaturen i motorrommet er høy. Du kan
bli truffet av viften og bli alvorlig skadet.
Ikke legg igjen fremmedelementer i motorrommet:
Når du er ferdig med å kontrollere eller utføre service i motorrommet, må du ikke
legge igjen verktøy, filler og lignende i motorrommet.
Verktøy eller andre ting som legges igjen i motorrommet kan forårsake motorskade
eller brann som fører til en uventet ulykke.
Vedlikehold og pleie
Vedlikehold utført av eier
6-18

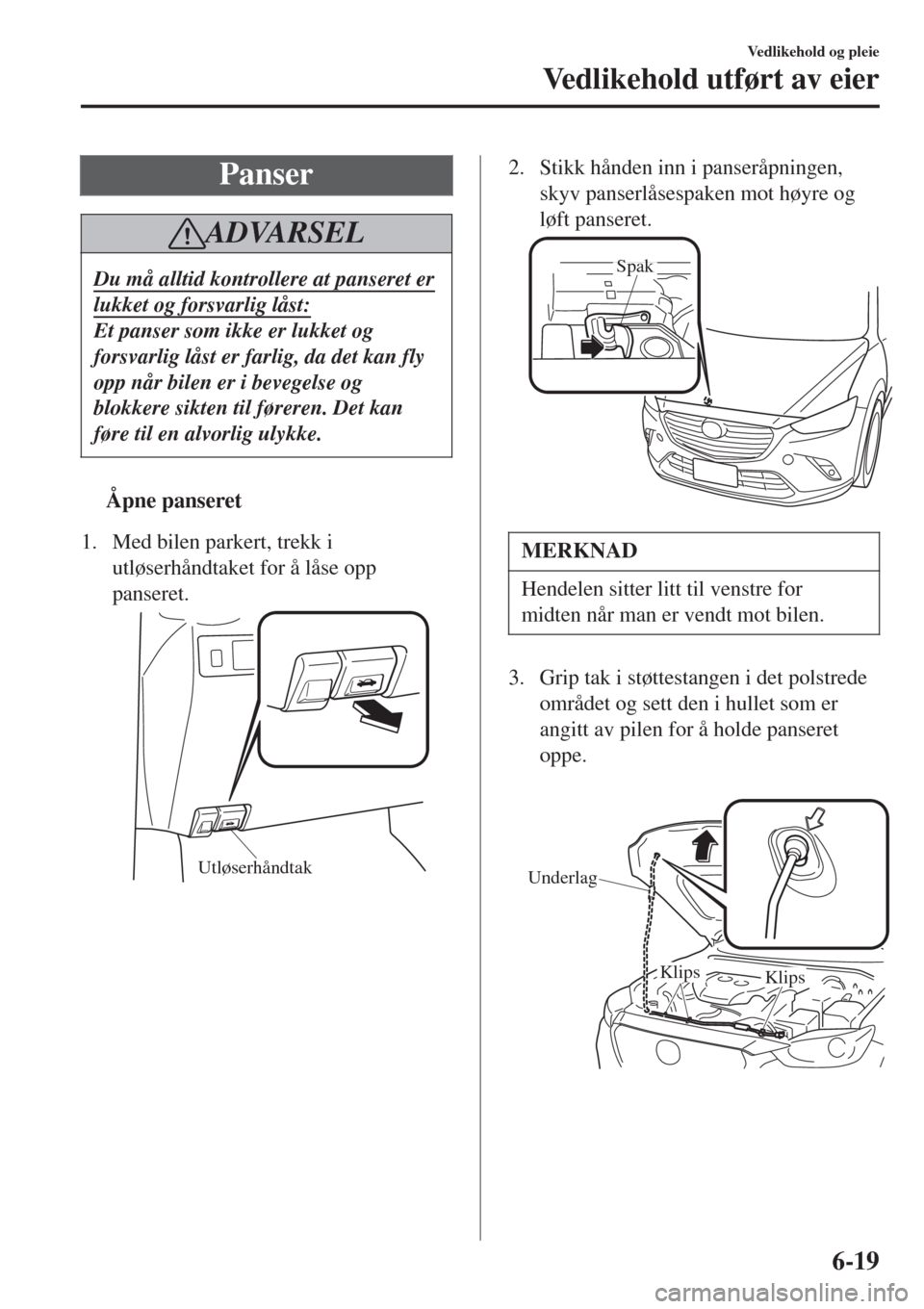

Panser
ADVARSEL
Du må alltid kontrollere at panseret er
lukket og forsvarlig låst:
Et panser som ikke er lukket og
forsvarlig låst er farlig, da det kan fly
opp når bilen er i bevegelse og
blokkere sikten til føreren. Det kan
føre til en alvorlig ulykke.
tÅpne panseret
1. Med bilen parkert, trekk i
utløserhåndtaket for å låse opp
panseret.
Utløserhåndtak
2. Stikk hånden inn i panseråpningen,
skyv panserlåsespaken mot høyre og
løft panseret.
Spak
MERKNAD
Hendelen sitter litt til venstre for
midten når man er vendt mot bilen.
3. Grip tak i støttestangen i det polstrede
området og sett den i hullet som er
angitt av pilen for å holde panseret
oppe.

Underlag
Klips
Klips
Vedlikehold og pleie
Vedlikehold utført av eier
6-19

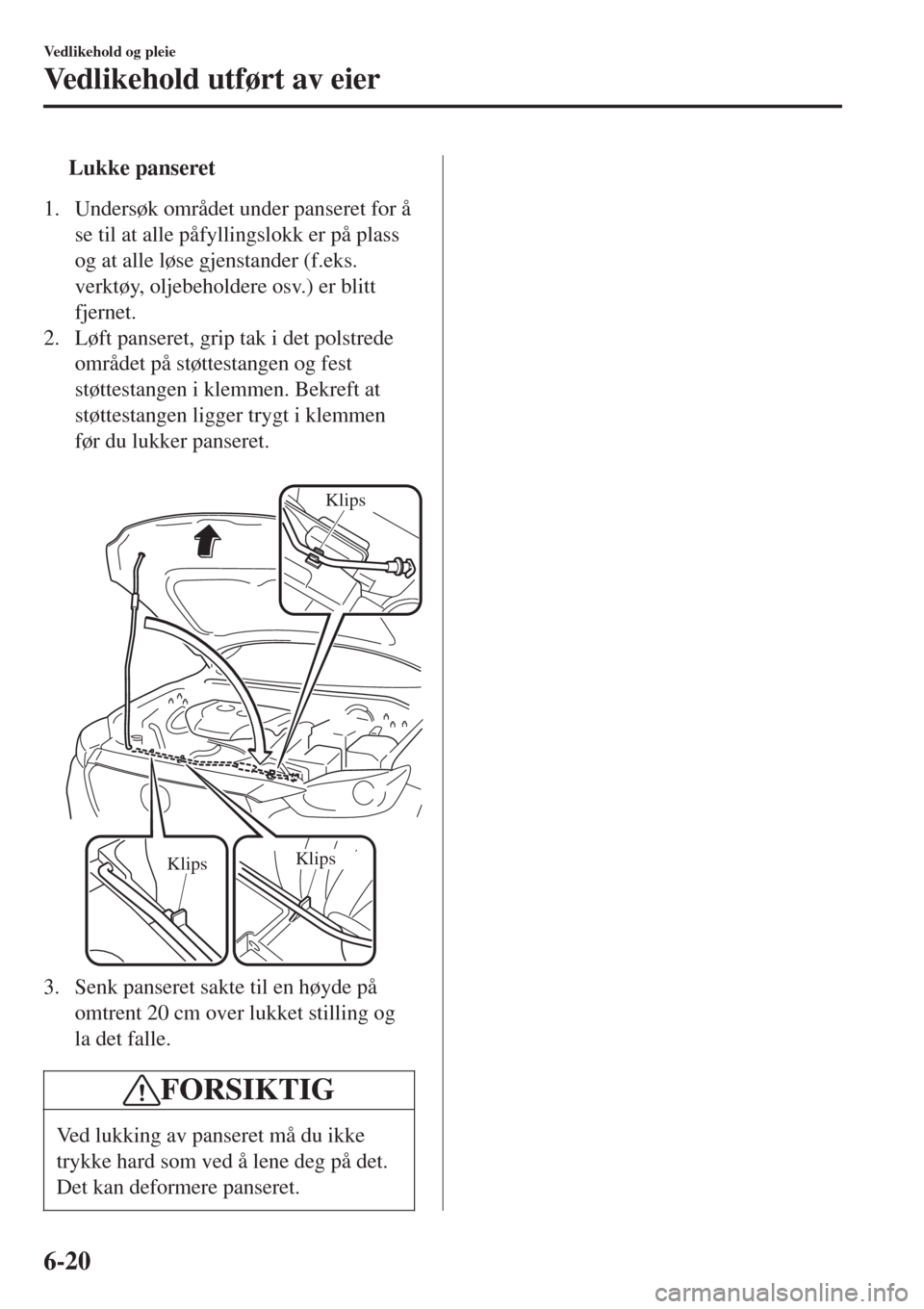

tLukke panseret
1. Undersøk området under panseret for å
se til at alle påfyllingslokk er på plass
og at alle løse gjenstander (f.eks.
verktøy, oljebeholdere osv.) er blitt
fjernet.
2. Løft panseret, grip tak i det polstrede
området på støttestangen og fest
støttestangen i klemmen. Bekreft at
støttestangen ligger trygt i klemmen
før du lukker panseret.

Klips
Klips
Klips
3. Senk panseret sakte til en høyde på
omtrent 20 cm over lukket stilling og
la det falle.
FORSIKTIG
Ved lukking av panseret må du ikke
trykke hard som ved å lene deg på det.
Det kan deformere panseret.
Vedlikehold og pleie
Vedlikehold utført av eier
6-20

Oversikt over motorkassen
SKYACTIV-G 2.0
Spylevæskebeholder
Bremse-/clutchvæskebeholder
Peilepinne for motoroljeBatteri
Sikringsboks
Kjølesystemets lokkKjølevæskebeholder
Motoroljens påfyllingslokk
Vedlikehold og pleie
Vedlikehold utført av eier
6-21

SpylevæskebeholderPeilepinne for motorolje
BatteriSikringsboks
Kjølesystemets lokk
Kjølevæskebeholder Motoroljens påfyllingslokk SKYACTIV-D 1.5
Bremse-/clutchvæskebeholder
Vedlikehold og pleie
Vedlikehold utført av eier
6-22
