MAZDA MODEL CX-3 2016 Betriebsanleitung (in German)

6–14
Wartung und PÀ ege
Regelmäßige Wartung
Wartungsmonitor
Wartungsmonitor (Audiogerät Typ A/Typ B)
“Ölwechsel” mit À exibler Einstellung *1 ist verfügbar. Wenden Sie sich für Einzelheiten an
einen autorisierten Mazda-Vertragshändler/Servicepartner *2 . Falls die À exible Einstellung
für das Motoröl gewählt ist, leuchtet die Schlüsselkontrollleuchte im Armaturenbrett auf,
wenn der nächste Ölwechsel in weniger als 500 km bzw. in weniger als 15 Tagen (was
zuerst eintritt) fällig ist.
Rückstellung
Halten Sie den Knopf bei ausgeschalteter Zündung gedrückt und schalten Sie danach
die Zündung ein. Halten Sie den Knopf für mindestens 5 Sekunden weiter gedrückt. Die
Hauptwarnleuchte blinkt für einige Sekunden, wenn die Rückstellung abgeschlossen ist.

Knopf

*1 Falls die À exible Einstellung für das Motoröl verfügbar ist (nur gewisse Modelle).
Aufgrund des Zustands des Motoröls berechnet der Bordcomputer die verbleibende Zeit
bis zum nächsten Ölwechsel.
*2 Falls die À exible Einstellung für das Motoröl eingestellt ist, muss das System bei jedem
Ölwechsel zurückgestellt werden, unabhängig von der Schlüsselkontrollleuchte.

Wartungsmonitor (Audiogerät Typ C/Typ D)
1. Wählen Sie das Symbol auf dem Hauptbildschirm, um den “Anwendungen”
anzuzeigen.
2. Wählen Sie “Wartung”, um den Wartungslistenbildschirm anzuzeigen.
3. Schalten Sie die Registerkarte um und wählen Sie den zu ändernden Gegenstand.






6–15
Wartung und PÀ ege
Regelmäßige Wartung
Die Einstellungen lassen sich wie folgt in der Anzeige anpassen:
Registerkarte Gegenstand Erklärung
Wartung Einstellung Die Benachrichtigung kann ein- oder ausgeschaltet werden.
Zeit (Monate) Anzeige der Zeit oder der Distanz bis eine Wartung fällig ist.
Wählen Sie diesen Gegenstand, um das Wartungsintervall
einzustellen.
“Jetzt fällig!” wird in Rot angezeigt und die
Schlüsselkontrollleuchte im Armaturenbrett leuchtet, wenn die
Restdistanz weniger als 500 km bzw. weniger als 15 Tage (was
zuerst eintritt) beträgt. Entfern. (Meilen oder
Kilometer)
Zurücksetzen Rückstellung der Zeit und der Distanz auf die anfänglichen Werte.
Wenn das System eingeschaltet ist, muss es nach dem Ausführen
der Wartung zurückgestellt werden.
Radumsetzung Einstellung Die Benachrichtigung kann ein- oder ausgeschaltet werden.
Entfern. (Meilen oder
Kilometer) Anzeige der Distanz bis eine Radumsetzung fällig ist.
Wählen Sie diesen Gegenstand, um die Distanz für die
Radumsetzung einzustellen.
“Reifenwechsel fällig!” wird in Rot angezeigt und die
Schlüsselkontrollleuchte im Armaturenbrett leuchtet, wenn die
Restdistanz weniger als 500 km beträgt.
Zurücksetzen Rückstellung der Restdistanz auf den anfänglichen Wert.
Wenn das System eingeschaltet ist, muss es nach einer
Radumsetzung zurückgestellt werden.
Ölwechsel Einstellung
*1 Die Benachrichtigung kann ein- oder ausgeschaltet werden.
Entfern. (Meilen oder
Kilometer) Anzeige der Distanz bis ein Ölwechsel fällig ist.
Wählen Sie diesen Gegenstand, um die Distanz für einen
Ölwechsel einzustellen.
“Ölwechsel fällig!” wird in Rot angezeigt und die
Schlüsselkontrollleuchte im Armaturenbrett leuchtet, wenn die
Restdistanz weniger als 500 km beträgt.
Zurücksetzen
*2 Rückstellung der Restdistanz auf den anfänglichen Wert.
Wenn das System eingeschaltet ist, muss es nach einem Ölwechsel
zurückgestellt werden.
*1 Falls die À exible Einstellung für das Motoröl verfügbar ist (nur gewisse Modelle). Wenden Sie sich an einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Wenn die À exible Wartungseinstellung für das Motoröl gewählt ist, erscheinen die folgenden Anzeigen.
Das Fahrzeug berechnet den Ölzustand basierend auf den Betriebsbedingungen und macht Sie durch eine
auÀ euchtende Schlüsselkontrollleuchte im Armaturenbrett darauf aufmerksam, wenn ein Ölwechsel fällig ist.
*2 Bei jedem Motorölwechsel muss das Motorsteuergerät für SKYACTIV-D 1.5 zurückgestellt werden.
Wenden Sie sich zum Zurückstellen des Motorsteuergeräts an einen autorisierten Mazda-Vertragshändler/
Servicepartner oder siehe Seite 6-26 für das Zurückstellen des Motorsteuergeräts.


Registerkarte Gegenstand Erklärung
Ölwechsel Zustand Motoröl (%) Anzeige der Öllebensdauer bis ein Ölwechsel fällig ist.
“Ölwechsel fällig!” wird in Rot angezeigt und die
Schlüsselkontrollleuchte im Armaturenbrett leuchtet, wenn die
Restdistanz weniger als 500 km bzw. weniger als 15 Tage (was
zuerst eintritt) beträgt.
Zurücksetzen Rückstellung der restlichen Öllebensdauer auf 100 %.
Das System muss nach jedem Ölwechsel zurückgestellt werden.






6–16
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Wartungshinweise
R e g e l m ä ß i g e P r ü f u n g e n
Es wird unbedingt empfohlen, die folgenden Punkte täglich oder mindestens einmal
wöchentlich zu kontrollieren.



 Motorölstand (Seite 6-27 )



 Kühlmittelstand (Seite 6-28 )



 Brems- und KupplungsÀ üssigkeitsstand (Seite 6-30 )



 Scheiben-WaschÀ üssigkeitsstand (Seite 6-31 )



 Batteriewartung (Seite 6-39 )



 Reifendruck (Seite 6-43 )

Unsachgemäße oder unvollständige Wartung kann zu Schwierigkeiten führen. In diesem
Abschnitt werden daher nur die relativ einfachen Wartungsarbeiten beschrieben.

Wie in der Einführung auf Seite 6-2 erwähnt, können bestimmte Arbeiten nur von
ausgebildetem Fachpersonal unter Verwendung von Spezialwerkzeugen ausgeführt werden.

Durch unsachgemäße Wartung während der Garantiedauer können die Garantieleistungen
eingeschränkt werden. Für weitere Einzelheiten wird auf das separate “Kundendienst-
Scheckheft” verwiesen. Lassen Sie bei irgendwelchen Zweifeln die Arbeiten immer von
einem Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner,
ausführen.

Für die Entsorgung von Altöl und anderen Flüssigkeiten gibt es strenge Vorschriften. Zum
Schutze der Umwelt müssen diese Vorschriften unbedingt eingehalten werden.

Wir empfehlen Ihnen deshalb, den Wechsel von Ölen und anderen Flüssigkeiten von einem
autorisierten Mazda-Vertragshändler/Servicepartner ausführen zu lassen.





6–17
Wartung und PÀ ege
Wartung durch Fahrzeughalter
WARNUNG
Sehen Sie davon ab Wartungsarbeiten selbst auszuführen, wenn Sie nicht über
ausreichende Erfahrung oder die entsprechenden Werkzeuge verfügen. Lassen Sie die
Wartungsarbeiten durch einen quali¿ zierten Fachmann ausführen:
Bei der Ausführung von Wartungsarbeiten besteht Verletzungsgefahr. Sie können sich
schwer verletzen.

Müssen Arbeiten bei laufendem Motor ausgeführt werden, sollten Sie Schmuck, Uhren,
Halsketten und lose Kleidungsstücke ablegen, bevor Sie sich in die Nähe des Motors
oder des Lüfters begeben, weil sich der Lüfter plötzlich einschalten kann:
Es ist gefährlich, Arbeiten im Motorraum bei laufendem Motor durchzuführen. Es
kann sogar noch gefährlicher werden, wenn Sie lose Kleidungsstücke und Schmuck
tragen.
Diese könnten sich in den sich bewegenden Teilen verfangen.

Halten Sie das Fahrzeug an einer sicheren Stelle an, schalten Sie die Zündung aus
und vergewissern Sie sich, dass der Lüfter nicht eingeschaltet ist, bevor Sie
irgendwelche Arbeiten in der Nähe des Lüfters vornehmen:
Es ist gefährlich, in der Nähe des laufenden Lüfters Arbeiten vorzunehmen. Bei
hoher Temperatur im Motorraum kann der Lüfter selbst bei ausgeschaltetem Motor
eingeschaltet werden. Es besteht eine hohe Verletzungsgefahr.

Keine Gegenstände im Motorraum zurücklassen:
Nach abgeschlossener Prüfung oder Wartung dürfen keine Gegenstände wie
Werkzeuge oder Tücher im Motorraum zurückgelassen werden.
Im Motorraum zurückgelassene Gegenstände können Motorschäden oder einen Brand
verursachen, was zu einem Unfall führen kann.





6–18
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Motorhaube
WARNUNG
Kontrollieren Sie immer, ob die
Motorhaube geschlossen und richtig
verriegelt ist:
Eine nicht richtig geschlossene
Motorhaube ist gefährlich, weil sie sich
während der Fahrt öffnen könnte und
die Sicht des Fahrers beeinträchtigen
kann, was zu einem schweren Unfall
führen kann.
Öffnen der Motorhaube
1. Ziehen Sie bei geparktem Fahrzeug den
Entriegelungsgriff zum Entriegeln der
Motorhaube.


Entriegelungsgriff 2. Greifen Sie in die
Motorhaubenöffnung, drücken Sie den
Verriegelungshebel nach rechts und
heben Sie die Motorhaube an.


Hebel

HINWEIS
Der Hebel be¿ ndet sich etwas links von
der Mitte in Richtung Fahrzeug gesehen.
3. Halten Sie die Stützstange an der
Umhüllung und bringen Sie sie an der
mit dem Pfeil bezeichneten Stelle an,
um die Motorhaube abzustützen.


Auflage
Klammer
Klammer






6–19
Wartung und PÀ ege
Wartung durch Fahrzeughalter

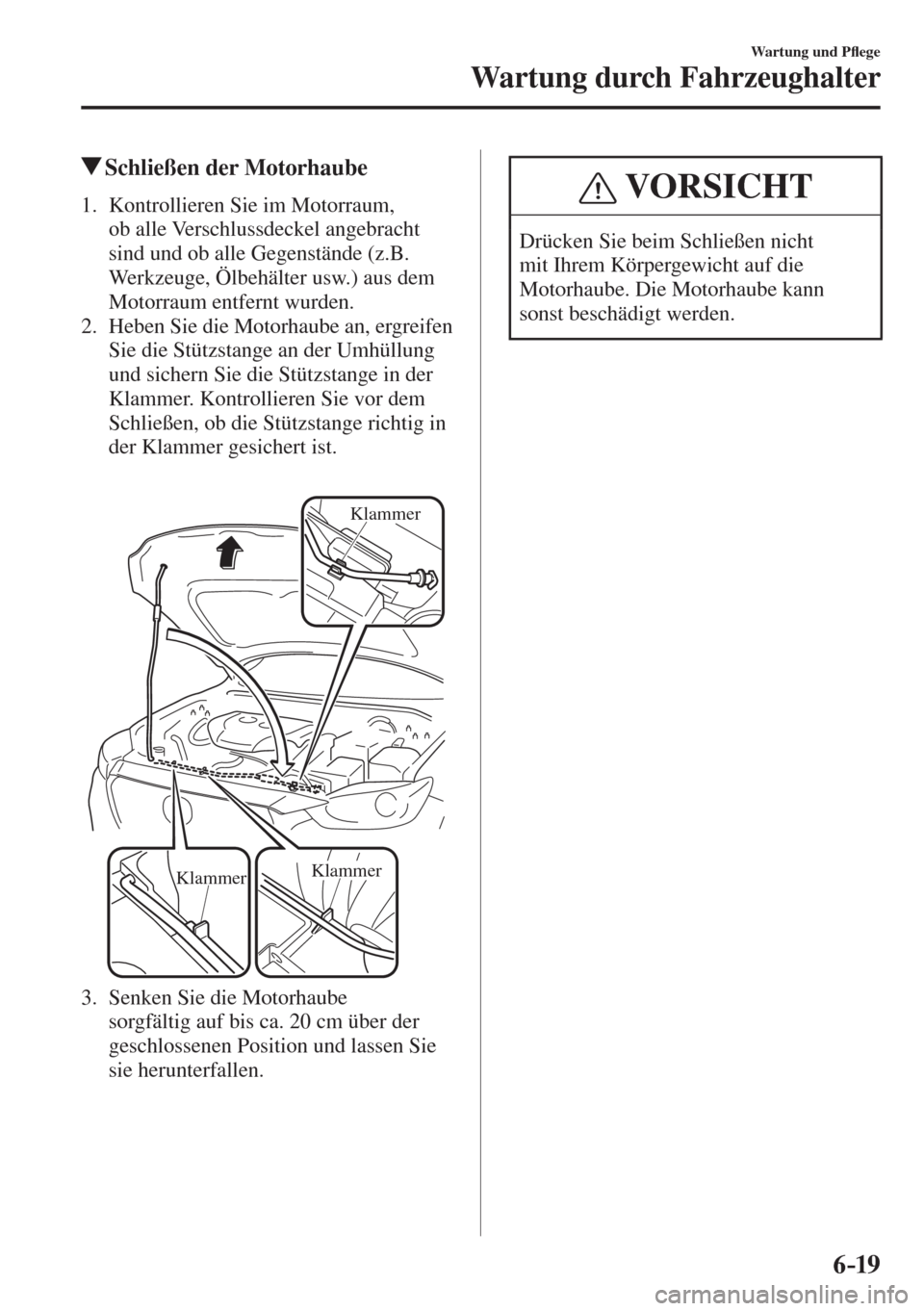

Schließen der Motorhaube
1. Kontrollieren Sie im Motorraum,
ob alle Verschlussdeckel angebracht
sind und ob alle Gegenstände (z.B.
Werkzeuge, Ölbehälter usw.) aus dem
Motorraum entfernt wurden.
2. Heben Sie die Motorhaube an, ergreifen
Sie die Stützstange an der Umhüllung
und sichern Sie die Stützstange in der
Klammer. Kontrollieren Sie vor dem
Schließen, ob die Stützstange richtig in
der Klammer gesichert ist.


Klammer
Klammer
Klammer

3. Senken Sie die Motorhaube
sorgfältig auf bis ca. 20 cm über der
geschlossenen Position und lassen Sie
sie herunterfallen.

VORSICHT
Drücken Sie beim Schließen nicht
mit Ihrem Körpergewicht auf die
Motorhaube. Die Motorhaube kann
sonst beschädigt werden.





6–20
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Motorraumansicht

SKYACTIV-G 2.0
Waschflüssigkeitsbehälter
Brems/Kupplungsflüssigkeitsbehälter
MotorölmessstabBatterie
Sicherungskasten
Kühlmittel-EinfüllöffnungKühlmittelausgleichsbehälter
Motoröl-Einfüllöffnung






6–21
Wartung und PÀ ege
Wartung durch Fahrzeughalter

Waschflüssigkeitsbehälter Motorölmessstab
BatterieSicherungskasten
Kühlmittel-Einfüllöffnung
KühlmittelausgleichsbehälterMotoröl-Einfüllöffnung SKYACTIV-D 1.5
Brems/Kupplungsflüssigkeitsbehälter






6–22
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Motoröl
HINWEIS
Lassen Sie das Motoröl von einem Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, auswechseln.
Empfohlenes Öl
Zur Einhaltung der Wartungsintervalle (Seite 6-3 ) und zum Schutz des Motors vor
Beschädigungen durch unzureichende Schmierung, ist es sehr wichtig das vorgeschriebene
Motoröl zu verwenden. Verwenden Sie keine Öle, die die untenstehenden Spezi¿ kationen
nicht erfüllen. Eine Verwendung von ungeeignetem Motoröl kann zu einem Motorschaden
führen, der nicht durch die Mazda-Garantie gedeckt ist.


Temperaturbereich für SAE-Viskositäten
Mazda Originalöl Ultra 5W-30
API SL/SM/SN oder ACEA A3/A5 Mazda Originalöl Supra 0W-20
Alternative Ölqualität Empfohlenes Öl
–30
–20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
Klasse
5W-30 0W-20
(SKYACTIV-G 2.0) Europa
*1 In Kasachstan API SM/SN verwenden.
*1






6–23
Wartung und PÀ ege
Wartung durch Fahrzeughalter

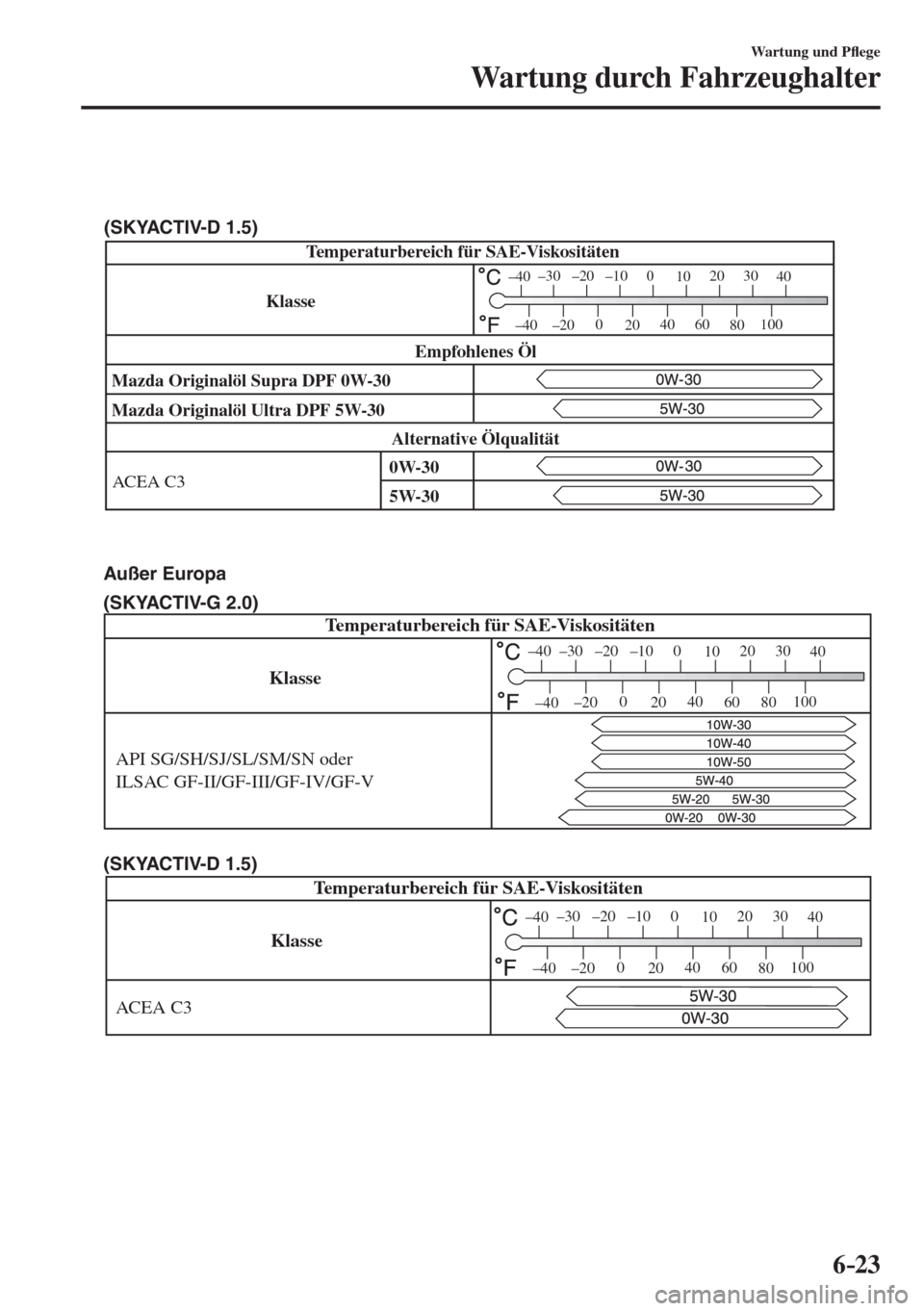

Temperaturbereich für SAE-Viskositäten
Mazda Originalöl Ultra DPF 5W-30
ACEA C3 Mazda Originalöl Supra DPF 0W-30
Alternative Ölqualität Empfohlenes Öl
–30
–20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
Klasse
5W-30 0W-30
(SKYACTIV-D 1.5)


Klasse
API SG/SH/SJ/SL/SM/SN oder
ILSAC GF-II/GF-III/GF-IV/GF-V
(SKYACTIV-G 2.0)
Temperaturbereich für SAE-Viskositäten
–30
–20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
Außer Europa


Klasse Temperaturbereich für SAE-Viskositäten
ACEA C3
–30
–20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
(SKYACTIV-D 1.5)
