MAZDA MODEL CX-3 2016 Manualul de utilizare (in Romanian)

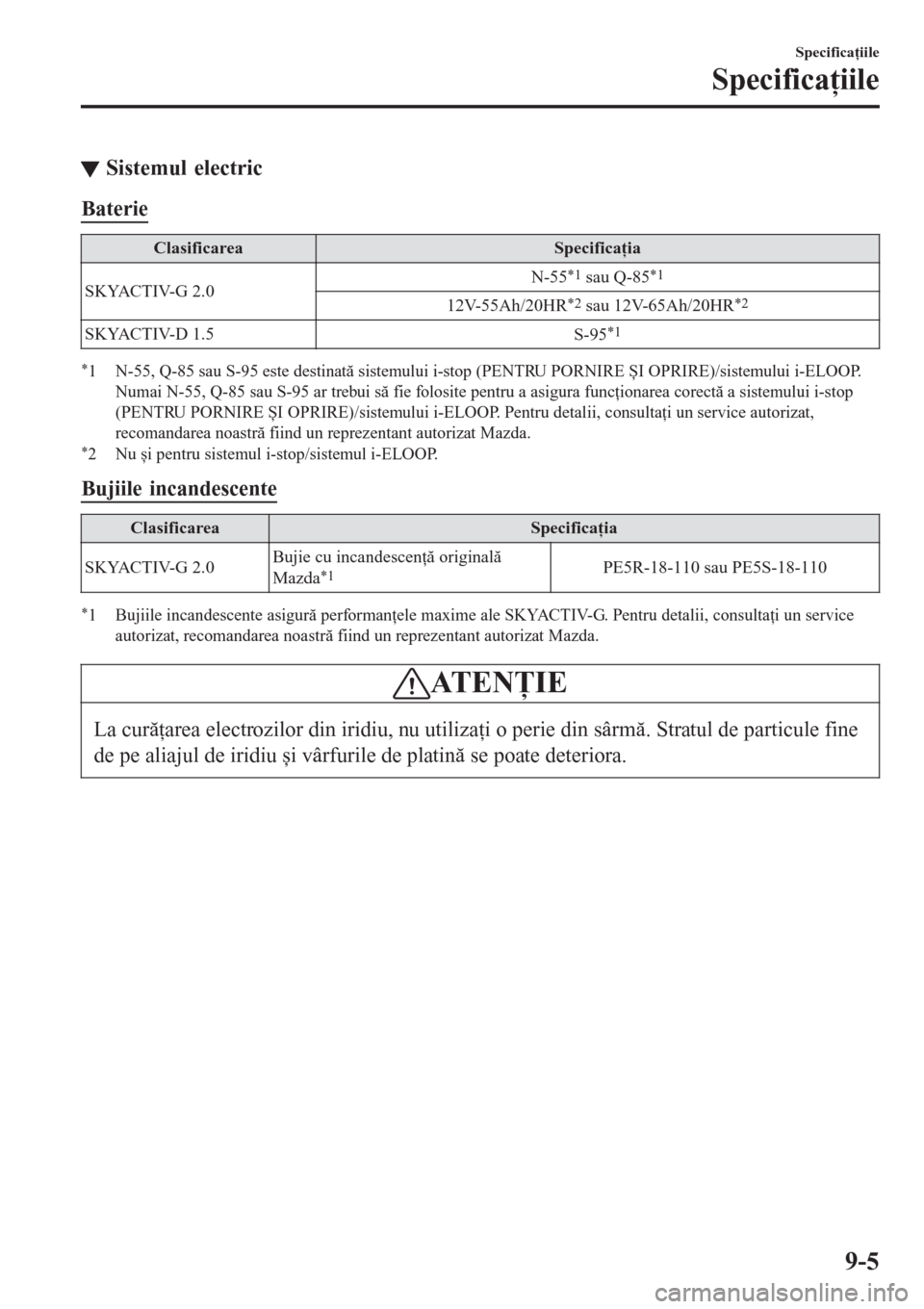

tSistemul electric
Baterie
ClasificareaSpecificaţia
SKYACTIV-G 2.0N-55
*1 sau Q-85*1
12V-55Ah/20HR*2 sau 12V-65Ah/20HR*2
SKYACTIV-D 1.5
S-95*1
*1 N-55, Q-85 sau S-95 este destinată sistemului i-stop (PENTRU PORNIRE ȘI OPRIRE)/sistemului i-ELOOP.
Numai N-55, Q-85 sau S-95 ar trebui să fie folosite pentru a asigura funcţionarea corectă a sistemului i-stop
(PENTRU PORNIRE ȘI OPRIRE)/sistemului i-ELOOP. Pentru detalii, consultaţi un service autorizat,
recomandarea noastră fiind un reprezentant autorizat Mazda.
*2 Nu și pentru sistemul i-stop/sistemul i-ELOOP.
Bujiile incandescente
ClasificareaSpecificaţia
SKYACTIV-G 2.0Bujie cu incandescenţă originală
Mazda
*1PE5R-18-110 sau PE5S-18-110
*1 Bujiile incandescente asigură performanţele maxime ale SKYACTIV-G. Pentru detalii, consultaţi un service
autorizat, recomandarea noastră fiind un reprezentant autorizat Mazda.
ATENŢIE
La curăţarea electrozilor din iridiu, nu utilizaţi o perie din sârmă. Stratul de particule fine
de pe aliajul de iridiu și vârfurile de platină se poate deteriora.
Specificaţiile
Specificaţiile
9-5

tCalitatea lubrifiantului
Ulei de motor*1EuropaCu excepţia Europei
SKYACTIV-G 2.0Uleiurile recomandate
*2Calitatea uleiului
Ulei original Mazda Supra 0W-20
API SG/SH/SJ/SL/SM/SN
*4 sau
ILSAC GF-II/GF-III/GF-IV/GF-V Ulei original Mazda Ultra 5W-30
Calitatea alternativă a uleiului*3
API SL/SM/SN sau ACEA
A3/A50W-20
5W-30
SKYACTIV-D 1.5Uleiurile recomandate
*2Calitatea uleiului
Ulei original Mazda Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Ulei original Mazda Ultra DPF 5W-30
Calitatea alternativă a uleiului
*3
ACE A C30W-30
5W-30
*1 Consultaţi clasele de vâscozitate SAE recomandate de la pagina 6-24.*2 Uleiurile originale Mazda sunt proiectate/testate special pentru motorul respectiv. Pentru o performanţă optimă,
vă recomandăm să folosiţi întotdeauna uleiuri originale Mazda.
*3 Dacă nu puteţi găsi un ulei original Mazda, uleiurile alternative care respectă specificaţiile enumerate pot fi de
asemenea folosite.
*4 Folosiţi API SM/SN în Kazahstan.

Nu folosiţi uleiuri care nu îndeplinesc specificaţiile sau cerinţele de mai sus. Folosirea
uleiului necorespunzător poate duce la defectarea motorului, fapt care nu este acoperit de
garanţia Mazda.
LubrifiantulClasificarea
Lichid de răcire Tip FL-22
Ulei al transmisiei manualeAPI Service GL-4
SAE 75W-80
Ulei al transmisiei automate Ulei original Mazda ATF-FZ
Ulei al cutiei de transmisie Mazda Long Life Hypoid Gear Oil SG1
Ulei pentru diferenţialul spate Mazda Long Life Hypoid Gear Oil SG1
Lichid de frână/ambreiaj SAE J1703 sau FMVSS116 DOT-3 sau DOT-4
Specificaţiile
Specificaţiile
9-6

tCapacităţile
(Cantităţile aproximative)
ArticolulCapacitatea
Uleiul de motorSKYACTIV-G
2.0Cu înlocuirea filtrului de ulei 4,2 l
Fără înlocuirea filtrului de ulei 4,0 l
SKYACTIV-D
1.5Cu înlocuirea filtrului de ulei 5,1 l
Fără înlocuirea filtrului de ulei 4,7 l
Lichid de răcireSKYACTIV-G
2.0Transmisie manuală 5,6 l
Transmisia auto-
matăArabia Saudită 6,1 l
Modelul cu volanul pe dreapta 5,9 l
Cu excepţia celor de mai sus 5,8 l
SKYACTIV-D
1.5Pentru motorTransmisie manuală 6,6 l
Transmisia automată 6,8 l
Pentru intercooler răcit cu apă 2,1 l
Ulei al transmisiei manualeTracţiune simplăSKYACTIV-G 2.0 1,70 l
SKYACTIV-D 1.5 1,65 l
Tracţiunea integrală 1,70 l
Ulei al transmisiei automate7,8 l
Ulei al cutiei de transmisie0,40 l
Ulei pentru diferenţialul spate0,35 l
Rezervor de combustibilTracţiune simplă 48,0 l
Tracţiunea integrală 44,0 l
Verificaţi nivelul uleiului și al fluidelor cu ajutorul jojelor sau al indicatoarelor de bord.
tDimensiunile
ArticolulSpecificaţiile vehiculului
Lungime totală 4.275 mm
Lăţime totală 1.765 mm
Înălţime totală 1.535 mm
Bandă de rulare faţă 1.525 mm
Bandă de rulare spate 1.520 mm
Ampatament 2.570 mm
Specificaţiile
Specificaţiile
9-7

tBecurile
Luminile exterioare
BeculCategoria
Puterea activăUNECE *1 (SAE)
FarurileFaruri cu halo-
genFază
lungăCu lumini de drum
15/55
*2H15 (Š)
Fără lumini de drum 60 HB3 (9005)
Fază scurtă 55 H11 (H11)
Farurile cu ledu-
riFază lungă
LED
*3Š (Š)
Fază scurtă
LED
*3Š (Š)
Luminile de drumCu faruri cu halogen
*15/55*4H15 (Š)
Cu faruri cu leduri
LED
*3Š (Š)
Luminile de poziţieCu faruri cu halogen 5 W5W (Š)
Cu faruri cu leduri
LED
*3Š (Š)
Semnalizatoarele de direcţie faţă 21 PY21W (Š)
Farurile de ceaţă
*LED*3Š (Š)
Semnalizatoarele de direcţie laterale
LED
*3Š (Š)
Lampa centrală de frână
LED
*3Š (Š)
Semnalizatoarele de direcţie spate 21 WY21W (7443NA)
Stopuri spate/lămpi de poziţieCu faruri cu halogen 21/5 W21/5W (7443)
Cu faruri cu leduri
LED
*3Š (Š)
Lămpile spate (faruri cu LED)
LED
*3Š (Š)
Lămpi de marșarier 16 W16W (921)
Lampa de ceaţă din spate
*21 W21W (7440)
Lămpile pentru numărul de înmatriculare 5 W5W (Š)
*1 UNECE înseamnă Comisia Economică pentru Europa a Naţiunilor Unite.*2 Bec cu filament dublu, totuși, pentru faruri (faza lungă) sunt folosite numai becuri cu filament de 55 W.*3 LED este abrevierea pentru Light Emitting Diode (diodă electroluminescentă).*4 Bec cu filament dublu, totuși, pentru luminile de drum sunt folosite numai becuri cu filament de 15 W.
Iluminatul de interior
BeculCategoria
Puterea activăUNECE*1
Lampa compartimentului pentru bagaje 5Š
Luminile de plafon (faţă)/plafonierele 8Š
Lumină de plafon (spate) 10Š
*1 UNECE înseamnă Comisia Economică pentru Europa a Naţiunilor Unite.
Specificaţiile
Specificaţiile
9-8*Anumite modele.

tPneuri
Exemplu de marcaj al anvelopei și semnificația acestuia
Lățime nominală a secțiunii
Raport nominal de aspect, în procenteCod de construcțieNoroi și zăpadă
Simbol viteză
Indice de sarcină (nu pe anvelopele ZR)
Diametru nominal al jantei în inch
Informaţii despre marcajul anvelopelor
Alegeţi anvelopele potrivite pentru vehiculul dumneavoastră utilizând informaţiile următoare
furnizate de marcajul anvelopelor.
Simbol vitezăViteza maximă admisă
Q Până la 160 km/h
R Până la 170 km/h
S Până la 180 km/h
T Până la 190 km/h
U Până la 200 km/h
H Până la 210 km/h
V Până la 240 km/h
W Până la 270 km/h
Y Până la 300 km/h
ZR Peste 240 km/h
Specificaţiile
Specificaţiile
9-9

Pneurile și presiunea de umflare
NOTĂ
Pneurile au fost selectate pentru a se potrivi exact șasiului vehiculului.
Atunci când înlocuiţi pneurile, Mazda vă recomandă să le înlocuiţi cu unele de același tip
cu cele folosite la echiparea iniţială a vehiculului. Pentru detalii, consultaţi un service
autorizat, recomandarea noastră fiind un reprezentant autorizat Mazda.
Consultaţi eticheta cu presiunile pneurilor pentru dimensiunea anvelopei și presiunea de
umflare (pagina 6-44).
După reglarea presiunii pneurilor, este necesară iniţializarea sistemului de monitorizare a
presiunii pneurilor pentru ca sistemul să funcţioneze normal.
Consultaţi secţiunea „Iniţializarea sistemului de monitorizare a presiunii pneurilor” de la
pagina 4-177.
Anvelopa standard
(SKYACTIV-G 2.0)
Dimensiunea pneuluiPresiune de umflare
Până la 3 persoaneŠSarcină maximă
215/60R16 95VFaţă 230 kPa (2,3 bari, 33 psi) 260 kPa (2,6 bari, 38 psi)
Spate210 kPa (2,1 bari, 30 psi)
*1/
230 kPa (2,3 bari, 33 psi)*2330 kPa (3,3 bari, 48 psi)*1/
350 kPa (3,5 bari, 51 psi)*2
215/60R16 99VFaţă 220 kPa (2,2 bari, 32 psi) 260 kPa (2,6 bari, 38 psi)
Spate 210 kPa (2,1 bari, 30 psi) 310 kPa (3,1 bari, 45 psi)
215/50R18 92VFaţă 230 kPa (2,3 bari, 33 psi) 260 kPa (2,6 bari, 38 psi)
Spate210 kPa (2,1 bari, 30 psi)
*1/
230 kPa (2,3 bari, 33 psi)*2330 kPa (3,3 bari, 48 psi)*1/
350 kPa (3,5 bari, 51 psi)*2
Greutatea unei persoane: aproximativ 75 kg*1 Tracţiune simplă*2 Tracţiunea integrală
Specificaţiile
Specificaţiile
9-10

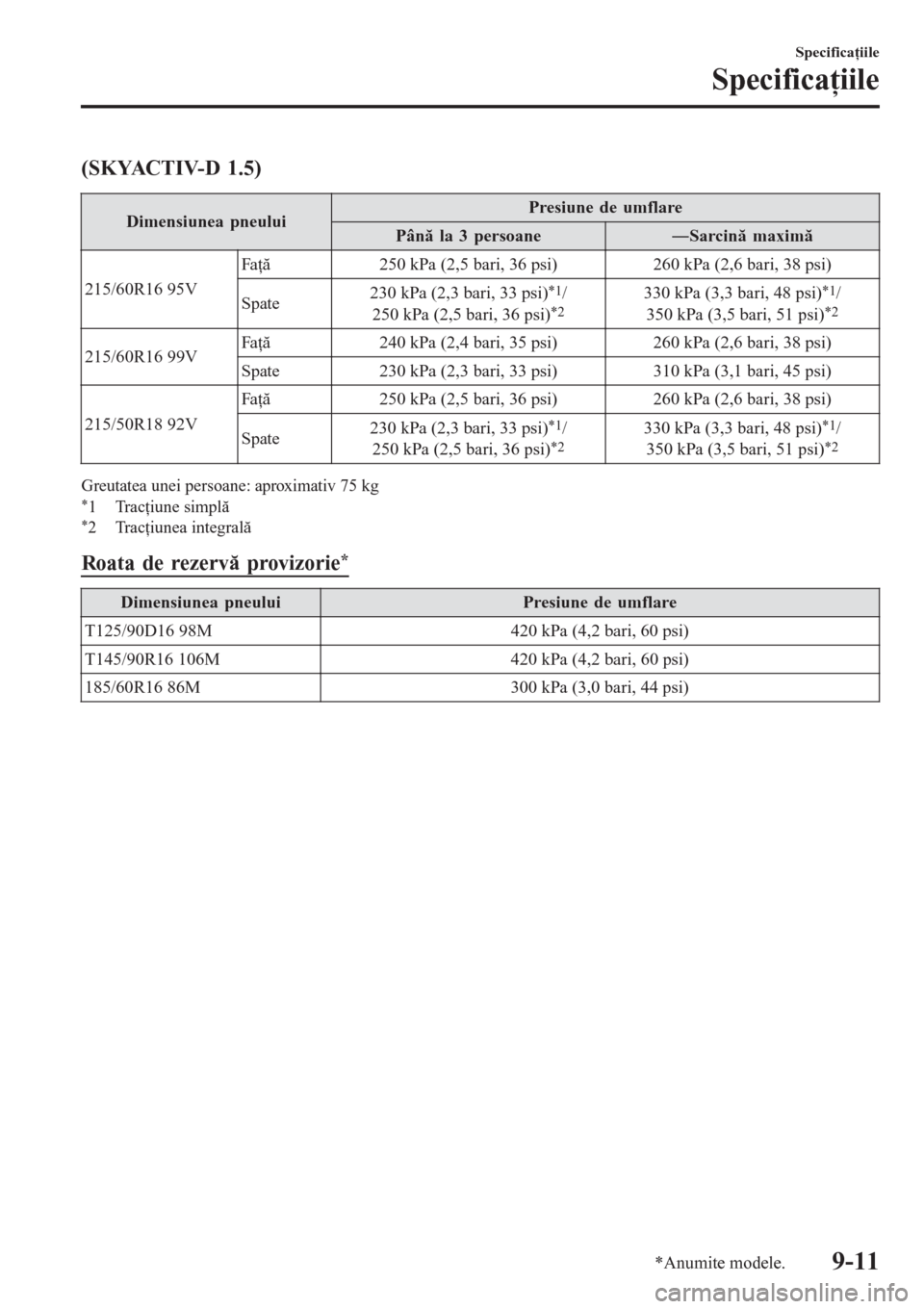

(SKYACTIV-D 1.5)
Dimensiunea pneuluiPresiune de umflare
Până la 3 persoaneŠSarcină maximă
215/60R16 95VFaţă 250 kPa (2,5 bari, 36 psi) 260 kPa (2,6 bari, 38 psi)
Spate230 kPa (2,3 bari, 33 psi)
*1/
250 kPa (2,5 bari, 36 psi)*2330 kPa (3,3 bari, 48 psi)*1/
350 kPa (3,5 bari, 51 psi)*2
215/60R16 99VFaţă 240 kPa (2,4 bari, 35 psi) 260 kPa (2,6 bari, 38 psi)
Spate 230 kPa (2,3 bari, 33 psi) 310 kPa (3,1 bari, 45 psi)
215/50R18 92VFaţă 250 kPa (2,5 bari, 36 psi) 260 kPa (2,6 bari, 38 psi)
Spate230 kPa (2,3 bari, 33 psi)
*1/
250 kPa (2,5 bari, 36 psi)*2330 kPa (3,3 bari, 48 psi)*1/
350 kPa (3,5 bari, 51 psi)*2
Greutatea unei persoane: aproximativ 75 kg*1 Tracţiune simplă*2 Tracţiunea integrală
Roata de rezervă provizorie*
Dimensiunea pneuluiPresiune de umflare
T125/90D16 98M 420 kPa (4,2 bari, 60 psi)
T145/90R16 106M 420 kPa (4,2 bari, 60 psi)
185/60R16 86M 300 kPa (3,0 bari, 44 psi)
Specificaţiile
Specificaţiile
*Anumite modele.9-11

Anvelopele de iarnă
(SKYACTIV-G 2.0)
Dimensiunea pneuluiPresiune de umflare
Până la 3 persoaneŠSarcină maximă
215/60R16
*1 MSFaţă 230 kPa (2,3 bari, 33 psi) 260 kPa (2,6 bari, 38 psi)
Spate230 kPa (2,3 bari, 33 psi)*4/
250 kPa (2,5 bari, 36 psi)*5320 kPa (3,2 bari, 46 psi)*6/
350 kPa (3,5 bari, 51 psi)*7
215/60R16*2 MSFaţă 220 kPa (2,2 bari, 32 psi) 260 kPa (2,6 bari, 38 psi)
Spate 230 kPa (2,3 bari, 33 psi)320 kPa (3,2 bari, 46 psi)*8/
330 kPa (3,3 bari, 48 psi)*9
215/50R18*3 MSFaţă 230 kPa (2,3 bari, 33 psi) 260 kPa (2,6 bari, 38 psi)
Spate230 kPa (2,3 bari, 33 psi)*4/
250 kPa (2,5 bari, 36 psi)*5320 kPa (3,2 bari, 46 psi)*10/
350 kPa (3,5 bari, 51 psi)*11
Greutatea unei persoane: aproximativ 75 kg*1 Indicele de încărcare și simbolul vitezei: 95Q/95S/95T/95H/95V*2 Indicele de încărcare și simbolul vitezei: 99Q/99S/99T/99H/99V*3 Indicele de încărcare și simbolul vitezei: 92Q/92S/92T/92H/92V*4 Tracţiune simplă*5 Tracţiunea integrală*6 Indicele de încărcare și simbolul vitezei: 95Q/95S/95T*7 Indicele de încărcare și simbolul vitezei: 95H/95V*8 Indicele de încărcare și simbolul vitezei: 99Q/99S/99T*9 Indicele de încărcare și simbolul vitezei: 99H/99V*10 Indicele de încărcare și simbolul vitezei: 92Q/92S/92T*11 Indicele de încărcare și simbolul vitezei: 92H/92V
Specificaţiile
Specificaţiile
9-12

(SKYACTIV-D 1.5)
Dimensiunea pneuluiPresiune de umflare
Până la 3 persoaneŠSarcină maximă
215/60R16
*1 MSFaţă 250 kPa (2,5 bari, 36 psi) 260 kPa (2,6 bari, 38 psi)
Spate250 kPa (2,5 bari, 36 psi)*4/
270 kPa (2,7 bari, 39 psi)*5320 kPa (3,2 bari, 46 psi)*6/
350 kPa (3,5 bari, 51 psi)*7
215/60R16*2 MSFaţă 240 kPa (2,4 bari, 35 psi) 260 kPa (2,6 bari, 38 psi)
Spate 250 kPa (2,5 bari, 36 psi)320 kPa (3,2 bari, 46 psi)*8/
330 kPa (3,3 bari, 48 psi)*9
215/50R18*3 MSFaţă 250 kPa (2,5 bari, 36 psi) 260 kPa (2,6 bari, 38 psi)
Spate250 kPa (2,5 bari, 36 psi)*4/
270 kPa (2,7 bari, 39 psi)*5320 kPa (3,2 bari, 46 psi)*10/
350 kPa (3,5 bari, 51 psi)*11
Greutatea unei persoane: aproximativ 75 kg*1 Indicele de încărcare și simbolul vitezei: 95Q/95S/95T/95H/95V*2 Indicele de încărcare și simbolul vitezei: 99Q/99S/99T/99H/99V*3 Indicele de încărcare și simbolul vitezei: 92Q/92S/92T/92H/92V*4 Tracţiune simplă*5 Tracţiunea integrală*6 Indicele de încărcare și simbolul vitezei: 95Q/95S/95T*7 Indicele de încărcare și simbolul vitezei: 95H/95V*8 Indicele de încărcare și simbolul vitezei: 99Q/99S/99T*9 Indicele de încărcare și simbolul vitezei: 99H/99V*10 Indicele de încărcare și simbolul vitezei: 92Q/92S/92T*11 Indicele de încărcare și simbolul vitezei: 92H/92V
Cuplul de strângere a piuliţei roţii
La montarea unui pneu, strângeţi piuliţa roţii cu următorul cuplu.
108Š147 N>ƒm (12Š14 kgf>ƒm)
ttSiguranţele
Consultaţi secţiunea „Siguranţele” de la pagina 6-57.
tFrânele
Dacă aveţi nevoie de informaţii referitoare la specificaţia de limită de uzură pentru plăcuţele
de frână și metoda de măsurare, contactaţi un service autorizat, recomandarea noastră fiind
un reprezentant autorizat Mazda. Informaţia vă este pusă la dispoziţie.
Specificaţiile
Specificaţiile
9-13

Funcţiile de personalizare
Următoarele funcţii de personalizare pot să fie setate sau modificate la un reprezentant
autorizat Mazda. Pentru detalii, consultaţi un reprezentant autorizat Mazda.
Suplimentar, unele din funcţiile de personalizare pot să fie modificate de client, depinzând
de funcţie.
Funcţiile de personalizare și setările care pot să fie modificate diferă în funcţie de piaţă și
specificaţii.
Metoda de modificare a setărilor
Setările pot fi schimbate prin operarea ecranului de afișare central.
A: Consultaţi secţiunea „Setările” de la pagina 5-62.
B: Consultaţi secţiunea „Afișajul pentru conducere activă” de la pagina 4-36.
C: Consultaţi secţiunea „Monitorul economiei de combustibil” de la pagina 4-95.
Setările pot fi schimbate prin operarea butoanelor vehiculului.
D: Consultaţi secţiunea „Oprirea funcţionării sistemului inteligent de asistenţă la frânarea în
mediul urban (SCBS)” de la pagina 4-154.
E: Consultaţi secţiunea „Funcţia de încuiere/descuiere automată” de la pagina 3-18.
F: Consultaţi secţiunea „Telecomanda” de la pagina 3-5.
G: Consultaţi secţiunea „Încuierea, descuierea cu butonul de comandă (cu funcţiile cheii cu
sistem „mâini libere”)” de la pagina 3-15.
Setările pot fi schimbate numai de un reprezentant autorizat Mazda.
ArticolulFuncţiaSetarea impli-
cităSetările disponibile
Metoda
de modi-
ficare a
setărilor
Siguranţa
Sistemul inteligent de asistenţă
la frânarea în mediul urban
(SCBS) (pagina 4-149)Sistemul poate fi modificat astfel
încât sistemul inteligent de asis-
tenţă la frânarea în mediul urban
(SCBS) să nu funcţioneze.
*1
Pornit Pornit/oprit A DŠ
Sistemul inteligent de asistenţă
la frânare (SBS) (pagina
4-156)Sistemul poate fi modificat astfel
încât sistemul inteligent de asis-
tenţă la frânare (SBS) să nu func-
ţioneze.
*1
Pornit Pornit/oprit AŠ
Distanţa la care avertizarea de coli-
ziune se activează poate fi modifi-
cată.Aproape Aproape/departe AŠ
Volumul avertizării de coliziune
poate fi modificat.Ridicat Fază lungă/scurtă/oprit AŠ
Specificaţiile
Funcţiile de personalizare
9-14
