▼Middenconsole
Voor het schuiven van de consoleklep,
aan de knop trekken en naar achteren
schuiven.

Om de klep te openen, trekt u aan de
knop, schuift u de klep naar achteren
en tilt u vervolgens de klep omhoog.
OPGELET
Plaats uw handen en vingers nooit
nabij de bewegende delen van de klep
wanneer u de klep gebruikt: Anders
bestaat de kans dat uw handen of
vingers vast komen te zitten en letsel
oplopen.
OPMERKING
De klep kan worden geopend/
gesloten in de 1e en 2e positie, maar
wanneer de achterste rugleuning is
neergeklapt, dan kan de klep niet
worden geopend/gesloten wanneer
deze naar de 2e positie is verschoven
omdat de achterzitting (hoofdsteun) er
tegenaan komt.

Middenconsoleverdeler
Door de middenconsoleverdeler te
gebruiken kunnen een beker of kleine
voorwerpen geplaatst worden.
▼Bagageruimte
Ogen voor het vastzetten van lading
WAARSCHUWING
Zorg er voor dat bagage en lading
alvorens te gaan rijden goed wordt
vastgemaakt:
Lading die tijdens het rijden niet is
vastgemaakt is gevaarlijk aangezien
deze bij plotseling afremmen of een
botsing kan gaan schuiven of in elkaar
gedrukt kan worden en letsel kan
veroorzaken.
Gebruik de lussen in de bagageruimte
voor het vastzetten van lading met een
touw of een net. De treksterkte van de
lussen is 196 N (20 kgf). Oefen geen
overmatige kracht op de lussen uit,
Interieurvoorzieningen
Interieuruitrusting
5-43

aangezien deze hierdoor beschadigd
kunnen worden.
Onderste laadcompartiment*
1. Til de bagageruimtemat op.
1. Bagageruimtemat

Uitneembare asbak*
▼Uitneembare asbak
De uitneembare asbak kan vastgezet
en gebruikt worden in een van beide
voorste bekerhouders.
WAARSCHUWING
Gebruik de uitneembare asbak
uitsluitend in zijn vaste positie en zorg
ervoor dat deze volledig is
ingestoken:
Gebruik van een asbak die uit zijn
vaste positie verwijderd is of niet
volledig is ingestoken is gevaarlijk.
Sigaretten kunnen gaan rollen of uit de
asbak in het interieur vallen en brand
veroorzaken. Bovendien zullen
sigarettenpeuken niet vanzelf volledig
doven, ook niet als het deksel van de
asbak gesloten is.
OPGELET
De asbakken niet als prullenbak
gebruiken. Dit kan brandgevaar
opleveren.
Voor gebruik van de asbak, deze recht
in de bekerhouder steken.
Voor het verwijderen van de asbak,
deze omhoog trekken.

Interieurvoorzieningen
Interieuruitrusting
5-44*Bepaalde modellen.

6Onderhoud en verzorging
Hoe u uw Mazda in topconditie kunt houden.
Essentiële informatie................. 6-2
Inleiding................................6-2
Periodieke
onderhoudsbeurten.................. 6-3
Periodieke
onderhoudsbeurten............... 6-3
Zelf uit te voeren onderhoud ...........
............................................ 6-17
Voorzorgsmaatregelen
betreffende zelf uit te
voeren onderhoud............... 6-17
Motorkap............................ 6-19
Overzicht van de
motorruimte........................ 6-21
Motorolie............................6-26
Motorkoelvloeistof...............6-31
Rem/koppelingsvloeistof..... 6-33
Ruitensproeier- en
koplampsproeiervloeistof..... 6-34
Smering van de carrosserie ..........
.......................................... 6-35
Ruitenwisserbladen.............. 6-36
Accu................................... 6-41
Vervangen van de
sleutelbatterij...................... 6-44
Banden............................... 6-46
Gloeilampen....................... 6-50
Zekeringen.......................... 6-53
Verzorging van het uiterlijk....... 6-60
Verzorging van de
carrosserie...........................6-60
Verzorging van het
interieur.............................. 6-67
6-1

Inleiding
▼Inleiding
Wees voorzichtig dat u geen
verwondingen oploopt bij het
inspecteren van uw auto, het
verwisselen van een band of bij de
uitvoering van enigerlei onderhoud,
zoals het wassen van de auto.
Draag bij het inspecteren of werken
aan uw auto dikke werkhandschoenen,
zoals katoenen handschoenen, vooral
bij het aanraken van delen die moeilijk
zichtbaar zijn. Het uitvoeren van
inspecties met uw blote handen kan
letsel veroorzaken.

Indien u niet zeker bent van de
handelwijze betreffende onderhoud of
inspectie van uw auto beschreven in
dit instructieboekje, is het ten zeerste
aan te raden de werkzaamheden door
een deskundige reparateur (bij
voorkeur een officiële
Mazda-reparateur) te laten uitvoeren.

Deskundige Mazda technici en
originele Mazda onderdelen zijn
steeds paraat voor het juiste
onderhoud aan uw auto. Zonder deze
deskundigheid en zonder de
onderdelen die speciaal voor uw
Mazda ontworpen en gefabriceerd
zijn, kan niet doelmatig, onvoldoende
of gebrekkig onderhoud problemen
veroorzaken. Deze kunnen leiden tot
beschadiging van de auto, een ongeval
of letsel.

Raadpleeg een officiële Mazda
reparateur voor deskundig advies en
service van hoge kwaliteit.

Het laten uitvoeren van
onderhoudsbeurten en de registratie
daarvan behoren tot de
verantwoordelijkheid van de eigenaar.

Eventuele aanspraken op garantie zijn
niet geldig , indien de defecten het
gevolg zijn van onvoldoende
onderhoud en niet veroorzaakt blijken
te zijn door materiaaldefecten of
fabricagefouten van de Mazda
fabrikant.

De storingsdiagnosestekker is
uitsluitend bestemd voor het
aansluiten van de speciale apparatuur
voor het uitvoeren van
storingsdiagnose aan het voertuig.
Sluit geen andere apparatuur aan dan
de speciale
storingsdiagnoseapparatuur voor
onderhoud. Als andere apparatuur dan
de storingsdiagnoseapparatuur wordt
aangesloten, kan dit de elektrische
apparatuur van het voertuig
beschadigen of uitputting van de accu
veroorzaken.
1. Storingsdiagnosestekker
Onderhoud en verzorging
Essentiële informatie
6-2

Periodieke onderhoudsbeurten
▼Periodieke onderhoudsbeurten
OPMERKING
Blijf na de aangegeven periode doorgaan met het volgen van het periodieke
onderhoud overeenkomstig de voorgeschreven intervallen.
Uitlaatgasreiniging en hiermee verband houdende systemen
Het ontstekingssysteem en het brandstofsysteem zijn van groot belang voor het
uitlaatgasreinigingssysteem en voor een efficiënte werking van de motor. Breng niet
zelf aan deze systemen veranderingen aan.
Alle inspecties en afstellingen dienen door een deskundige reparateur (bij voorkeur
een officiële Mazda-reparateur) te worden uitgevoerd.
▼Europa
Voertuigen met de voertuigstatusmonitor (My Mazda Service):
De voertuigstatusmonitor waarschuwt u wanneer er onderhoudswerkzaamheden
nodig zijn. Hierbij gaat het moersleutelindicatielampje branden en/of wordt een
specifiek bericht in het instrumentenpaneel getoond.
Voor voertuigen in Europa, behalve voor
SKYACTIV-D 1.8 in Oekraïne
Er moet onderhoud plaatsvinden wanneer de display-/moersleutelindicatie wordt
getoond. De display-/moersleutelindicatie wordt getoond voordat het maximale
onderhoudsinterval wordt bereikt (20.000 km of 12 maanden, al naargelang wat
zich het eerst voordoet). (na de vorige onderhoudsbeurt)
Voor voertuigen met
SKYACTIV-D 1.8 in Oekraïne
Er moet onderhoud plaatsvinden wanneer de display-/moersleutelindicatie wordt
getoond. De display-/moersleutelindicatie wordt getoond voordat het maximale
onderhoudsinterval wordt bereikt (10.000 km of 12 maanden, al naargelang wat
zich het eerst voordoet). (na de vorige onderhoudsbeurt)
Onderhoudsitem 1e2e3e 4e 5e 6e 7e 8e 9e10e 11e 12e
SKYACTIV-G 2.0 EN SKYACTIV-X 2.0
Motorolie en
oliefilter
*1*2RRRRRRRRRRRR
Bougies
*4
SKYACTIV-G
2.0Elke 120.000 km vernieuwen.
SKYACTIV-X
2.0Elke 64.000 km vernieuwen.
Luchtfilter
*5RRRR
Brandstofleidingen en slangen IIIIII
Slangen en buizen voor emissie I I I I
SKYACTIV-D 1.8
Onderhoud en verzorging
Periodieke onderhoudsbeurten
6-3

Onderhoudsitem 1e2e3e 4e 5e 6e 7e 8e 9e10e 11e 12e
Motorolie en oliefilter *1*3RRRRRRRRRRRR
Luchtfilter
*5CCRCCRCCRCCR
Brandstoffilter R R R R
Brandstofleidingen en slan-
genBehalve Oe-
kraïneIIIIII
Oekraïne IIIIIIIIIIII
SKYACTIV-G 2.0, SKYACTIV-X 2.0 EN SKYACTIV-D 1.8
Aandrijfriemen
*6IIII
Motorkoelvloeistofniveau IIIIIIIIIIII
Motorkoelvloeistof
*7Verversen na de eerste 10 jaar of 200.000 km; daarna
elke 100.000 km of 5 jaar.
Accu
*8*9IIIIIIIIIIII
Remleidingen, slangen en verbindingen I I I I I I I I I I I I
Va c u ü m re m b e k ra c h t i g e r e n
slangMet vacuüm-
bekrachtigerIIIIII
Remvloeistof
*10RRRRRR
Schijfremmen I I I I I I I I I I I I
Handgeschakelde versnellingsbakolie Elke 180.000 km vernieuwen.
Werking van stuurinrichting en stuurstangenIIIIII
Achterdifferentieelolie
*11
Transmissieolie*11
Voor- en achterwielophanging, fuseekogels
en axiale speling van wiellagerIIIIII
Stofhoezen van aandrijfas IIIIII
Uitlaatsysteem en hitteschilden Elke 100.000 km of 8 jaar inspecteren.
Bouten en moeren op chassis en carrosserieTTTTTT
Toestand van carrosserie (op roest, corrosie
en perforatie)IIIIIIIIIIII
Cabineluchtfilter (indien voorzien) R R R R R R
Bandenspanning en bandenslijtage
*12*13IIIIIIIIIIII
Lekke band noodreparatieset (indien voor-
zien)
*14IIIIIIIIIIII
Zelfdiagnose met Mazda
Modular Diagnostic System
(M-MDS)
*15*16
SKYACTIV-G EN SKYACTIV-XOekraïne IIIIIIIIIIII
Onderhoud en verzorging
Periodieke onderhoudsbeurten
6-4

Tabelsymbolen:
I: Inspecteren: Inspecteren en reinigen, repareren, afstellen, bijvullen of indien nodig vernieuwen.
R: Vernieuwen
C: Reinigen
T: Vastdraaien
Opmerkingen:
*1 Reset de motoroliegegevens bij elke motorolieverversingsbeurt, ongeacht het verschijnen van de
melding/moersleutelindicatielampje.
*2 Behalve SKYACTIV-D 1.8 in Oekraïne: als de auto onder de volgende omstandigheden gebruikt
wordt, is het aan te bevelen elke 10.000 km of korter de motorolie te verversen en het
oliefilter te
vernieuwen.
a) Langdurig stationair draaien of rijden met lage snelheden (zoals politieauto’s, taxi’s of lesauto’s).
b) Rijden onder stoffige omstandigheden.
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van
enkel korte afstanden.
d) Rijden bij buitengewoon hoge temperaturen.
e) Voortdurend rijden in bergachtige gebieden.
*3 Voor SKYACTIV-D 1.8 in Oekraïne: als de auto onder de volgende omstandigheden gebruikt wordt,
is het aan te bevelen elke 5.000 km of korter de motorolie te verversen en het oliefilter te
vernieuwen.
a) Langdurig stationair draaien of rijden met lage snelheden (zoals politieauto’s, taxi’s of lesauto’s).
b) Rijden onder stoffige omstandigheden.
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van
enkel korte afstanden.
d) Rijden bij buitengewoon hoge temperaturen.
e) Voortdurend rijden in bergachtige gebieden.
*4 Inspecteer in onderstaande landen de bougies elke 10.000 km of 12 maanden alvorens deze bij de
genoemde interval te vernieuwen.
Albanië, Bosnië en Herzegovina, Bulgarije, Kroatië, Letland, Macedonië, Moldavië, Montenegro,
Oekraïne, Roemenië, Servië, Slowakije
*5 Indien de auto gebruikt wordt in gebieden met veel zand of stof, dient het luchtfilter vaker gereinigd
en indien nodig vernieuwd te worden dan bij de normaal aanbevolen intervallen.
*6 De aandrijfriemen van de airconditioning , indien voorzien, eveneens inspecteren.
Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, de aandrijfriemen
elke 20.000 km of 12 maanden inspecteren.
a) Rijden onder stoffige omstandigheden.
b) Langdurig stationair draaien of rijden met lage snelheden.
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van
enkel korte afstanden.
d) Rijden bij buitengewoon hoge temperaturen.
e) Voortdurend rijden in bergachtige gebieden.
f) Langdurig rijden bij zeer nat weer of tijdens zware regenval.
Onderhoud en verzorging
Periodieke onderhoudsbeurten
6-5

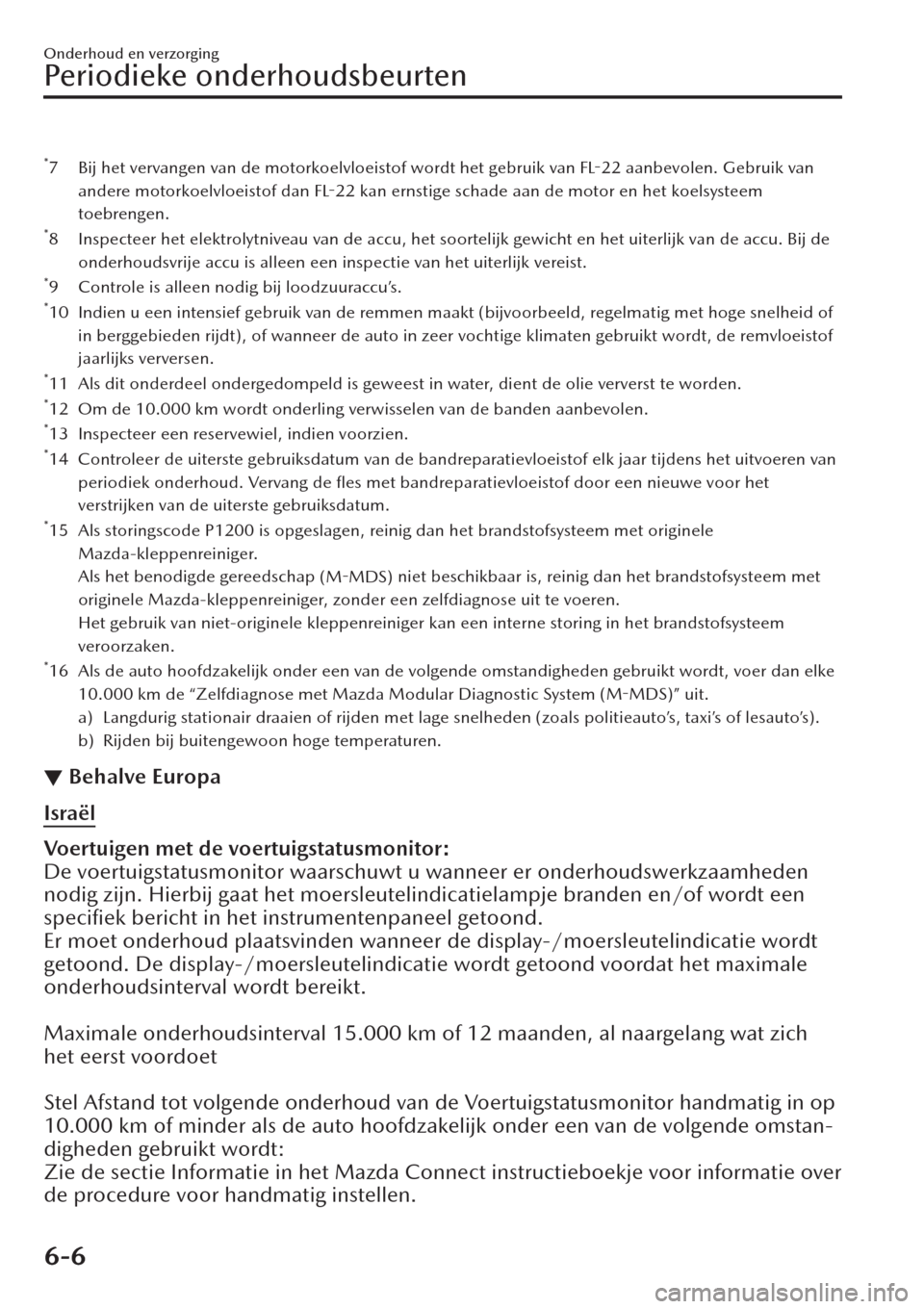

*7 Bij het vervangen van de motorkoelvloeistof wordt het gebruik van FL-22 aanbevolen. Gebruik van
andere motorkoelvloeistof dan FL-22 kan ernstige schade aan de motor en het koelsysteem
toebrengen.
*8 Inspecteer het elektrolytniveau van de accu, het soortelijk gewicht en het uiterlijk van de accu. Bij de
onderhoudsvrije accu is alleen een inspectie van het uiterlijk vereist.
*9 Controle is alleen nodig bij loodzuuraccu’s.*10 Indien u een intensief gebruik van de remmen maakt (bijvoorbeeld, regelmatig met hoge snelheid of
in berggebieden rijdt), of wanneer de auto in zeer vochtige klimaten gebruikt wordt, de remvloeistof
jaarlijks verversen.
*11 Als dit onderdeel ondergedompeld is geweest in water, dient de olie ververst te worden.*12 Om de 10.000 km wordt onderling verwisselen van de banden aanbevolen.*13 Inspecteer een reservewiel, indien voorzien.*14 Controleer de uiterste gebruiksdatum van de bandreparatievloeistof elk jaar tijdens het uitvoeren van
periodiek onderhoud. Vervang de
fles met bandreparatievloeistof door een nieuwe voor het
verstrijken van de uiterste gebruiksdatum.
*15 Als storingscode P1200 is opgeslagen, reinig dan het brandstofsysteem met originele
Mazda-kleppenreiniger.
Als het benodigde gereedschap
(M-MDS) niet beschikbaar is, reinig dan het brandstofsysteem met
originele Mazda-kleppenreiniger, zonder een zelfdiagnose uit te voeren.
Het gebruik van niet-originele kleppenreiniger kan een interne storing in het brandstofsysteem
veroorzaken.
*16 Als de auto hoofdzakelijk onder een van de volgende omstandigheden gebruikt wordt, voer dan elke
10.000 km de “Zelfdiagnose met Mazda Modular Diagnostic System (M-MDS)” uit.
a) Langdurig stationair draaien of rijden met lage snelheden (zoals politieauto’s, taxi’s of lesauto’s).
b) Rijden bij buitengewoon hoge temperaturen.
▼Behalve Europa
Israël
Voertuigen met de voertuigstatusmonitor:
De voertuigstatusmonitor waarschuwt u wanneer er onderhoudswerkzaamheden
nodig zijn. Hierbij gaat het moersleutelindicatielampje branden en/of wordt een
specifiek bericht in het instrumentenpaneel getoond.
Er moet onderhoud plaatsvinden wanneer de display-/moersleutelindicatie wordt
getoond. De display-/moersleutelindicatie wordt getoond voordat het maximale
onderhoudsinterval wordt bereikt.

Maximale onderhoudsinterval 15.000 km of 12 maanden, al naargelang wat zich
het eerst voordoet

Stel Afstand tot volgende onderhoud van de Voertuigstatusmonitor handmatig in op
10.000 km of minder als de auto hoofdzakelijk onder een van de volgende omstan-
digheden gebruikt wordt:
Zie de sectie Informatie in het Mazda Connect instructieboekje voor informatie over
de procedure voor handmatig instellen.
Onderhoud en verzorging
Periodieke onderhoudsbeurten
6-6

1. Langdurig stationair draaien of rijden met lage snelheden (zoals politieauto’s,
taxi’s of lesauto’s).
2. Rijden onder stoffige omstandigheden.
3. Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regel-
matig rijden van enkel korte afstanden.
4. Rijden bij buitengewoon hoge temperaturen.
5. Voortdurend rijden in bergachtige gebieden.
Onderhoudsitem 1e2e3e 4e 5e 6e 7e 8e 9e10e 11e 12e
Motorolie en
oliefilter *1RRRRRRRRRRRR
Aandrijfriemen
*2IIIIIIIIIIII
Motorkoelvloeistofniveau I I I I I I I I I I I I
Accu
*3*4IIIIIIIIIIII
Vacuümrembekrachtiger en
slangMet vacuüm-
bekrachtigerIIIIIIIIIIII
Niveau van remvloeistof en koppelingsvloei-
stofIIIIIIIIIIII
Remleidingen, slangen en verbindingen I I I I I I I I I I I I
Schijfremmen I I I I I I I I I I I I
Bouten en moeren op chassis en carrosserie T T T T T T T T T T T T
Voor- en achterwielophanging, fuseekogels
en axiale speling van wiellagerIIIIIIIIIIII
Toestand van carrosserie (op roest, corrosie
en perforatie)IIIIIIIIIIII
Bandenspanning en bandenslijtage
*5*6IIIIIIIIIIII
Lekke band noodreparatieset (indien voor-
zien)
*7IIIIIIIIIIII
Brandstofleidingen en slangen IIIIII
Werking van stuurinrichting en stuurstangenIIIIII
Remvloeistof
*8RRRRRR
Cabineluchtfilter (indien voorzien)RRRRRR
Slangen en buizen voor emissie I I I
Stofhoezen van aandrijfas I I I I
Luchtfilter
*9RRR
Uitlaatsysteem en hitteschilden I I
Handgeschakelde versnellingsbakolie Elke 100.000 km of 5 jaar vernieuwen.
Onderhoud en verzorging
Periodieke onderhoudsbeurten
6-7

Onderhoudsitem 1e2e3e 4e 5e 6e 7e 8e 9e10e 11e 12e
BougieSKYACTIV-G
2.0/
SKYACTIV-G
2.5Elke 120.000 km vernieuwen.
SKYACTIV-X
2.0Elke 64.000 km vernieuwen.
Brandstoffilter Elke 135.000 km vernieuwen.
Motorkoelvloeistof
*10Verversen na de eerste 10 jaar of 195.000 km; daarna
elke 90.000 km of 5 jaar.
Tabelsymbolen:
I: Inspecteren: Inspecteren en reinigen, repareren, afstellen, bijvullen of indien nodig vernieuwen.
T: Vastdraaien
R: Vernieuwen
Opmerkingen:
*1 Reset de motoroliegegevens bij elke motorolieverversingsbeurt, ongeacht het verschijnen van de
melding/moersleutelindicatielampje.
*2 De aandrijfriemen van de airconditioning, indien voorzien, eveneens inspecteren.
Als de auto hoofdzakelijk onder een van de volgende omstandigheden gebruikt wordt, de
aandrijfriemen elke 10.000 km of korter inspecteren.
a) Langdurig rijden bij zeer nat weer of tijdens zware regenval.
*3 Inspecteer het elektrolytniveau van de accu, het soortelijk gewicht en het uiterlijk van de accu. Bij de
onderhoudsvrije accu is alleen een inspectie van het uiterlijk vereist.
*4 Controle is alleen nodig bij loodzuuraccu’s.*5 Om de 15.000 km wordt onderling verwisselen van de banden aanbevolen.*6 Inspecteer een reservewiel, indien voorzien.*7 Controleer de uiterste gebruiksdatum van de bandreparatievloeistof elk jaar tijdens het uitvoeren van
periodiek onderhoud. Vervang de fles met bandreparatievloeistof door een nieuwe voor het
verstrijken van de uiterste gebruiksdatum.
*8 Als u een intensief gebruik van de remmen maakt (bijvoorbeeld regelmatig met hoge snelheid of in
berggebieden rijdt), of wanneer de auto in zeer vochtige klimaten gebruikt wordt, de remvloeistof
jaarlijks verversen.
*9 Als de auto gebruikt wordt in gebieden met veel zand of stof, dient het luchtfilter vaker gereinigd en
indien nodig vernieuwd te worden dan bij de normaal aanbevolen intervallen.
*10 Bij het vervangen van de motorkoelvloeistof wordt het gebruik van
FL-22 aanbevolen. Gebruik van
andere motorkoelvloeistof dan FL-22 kan ernstige schade aan de motor en het koelsysteem
toebrengen.
Onderhoud en verzorging
Periodieke onderhoudsbeurten
6-8
