Page 7 of 733

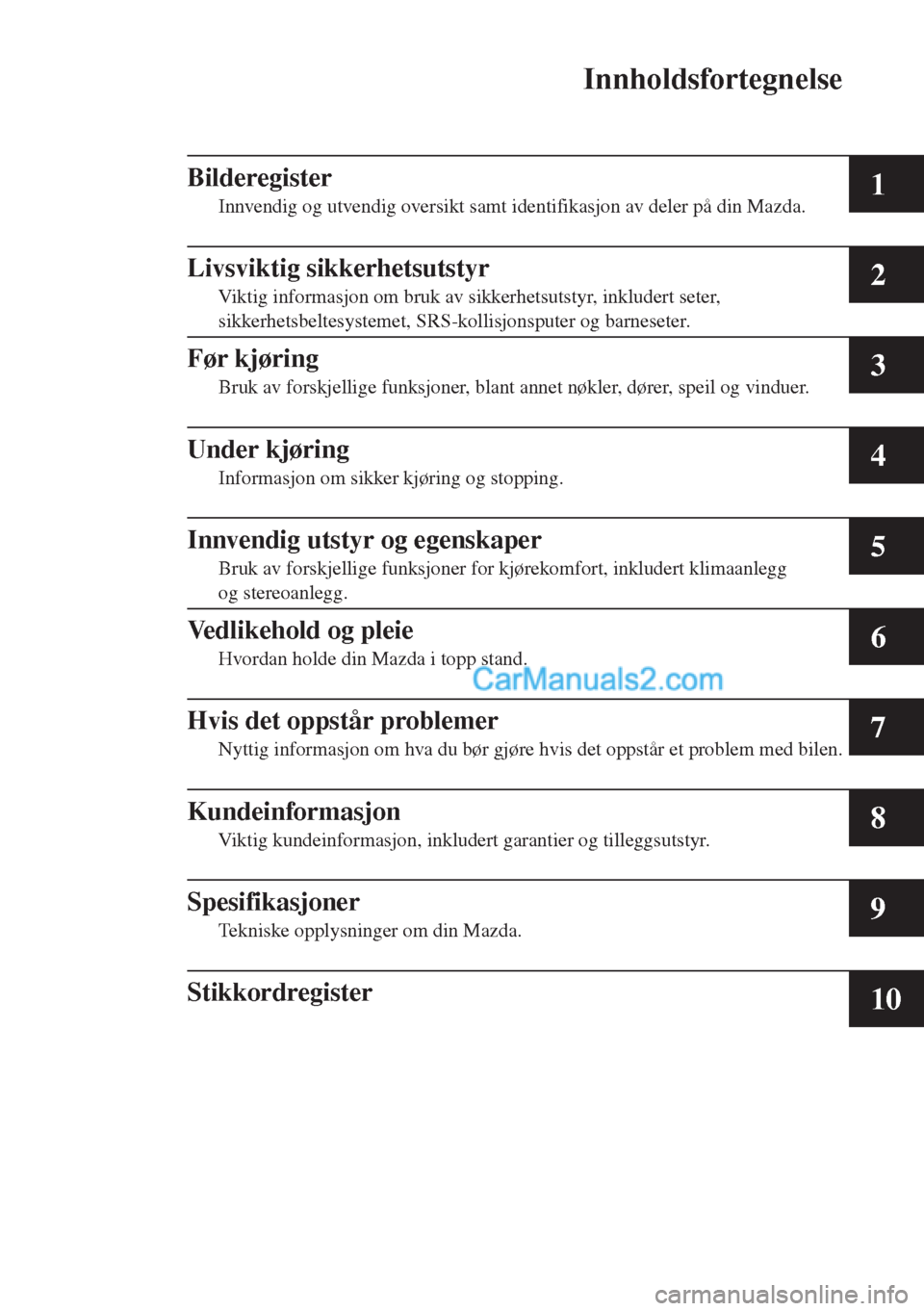

Innholdsfortegnelse
1
2
3
4
5
6
7
8
9
10
Bilderegister
Innvendig og utvendig oversikt samt identifikasjon av deler på din Mazda.
Livsviktig sikkerhetsutstyr
Viktig informasjon om bruk av sikkerhetsutstyr, inkludert seter,
sikkerhetsbeltesystemet, SRS-kollisjonsputer og barneseter.
Før kjøring
Bruk av forskjellige funksjoner, blant annet nøkler, dører, speil og vinduer.
Under kjøring
Informasjon om sikker kjøring og stopping.
Innvendig utstyr og egenskaper
Bruk av forskjellige funksjoner for kjørekomfort, inkludert klimaanlegg
og stereoanlegg.
Vedlikehold og pleie
Hvordan holde din Mazda i topp stand.
Hvis det oppstår problemer
Nyttig informasjon om hva du bør gjøre hvis det oppstår et problem med bilen.
Kundeinformasjon
Viktig kundeinformasjon, inkludert garantier og tilleggsutstyr.
Spesifikasjoner
Tekniske opplysninger om din Mazda.
Stikkordregister
Page 10 of 733
1-2
Bilderegister
Innvendig oversikt (modell med venstreratt)
1Dørlåseknapp ...................................................................................................... side 3-19
2Blinklys .............................................................................................................. side 4-90
3Lysbryter............................................................................................................. side 4-81
4Vindusvisker/-spyler ........................................................................................... side 4-91
5i-stop OFF-bryter................................................................................................ side 4-17
6TCS OFF-bryter ............................................................................................... side 4-108
7Innstillingsbryter for system for overvåking av dekktrykk .............................. side 4-214
8Dødvinkelovervåking (BSM)-bryter ................................................................ side 4-146
9Bryter for hjelpesystem for å holde kjørefeltet ................................................ side 4-171
0LDWS-bryter .................................................................................................... side 4-138
ABryter for sidespeil ............................................................................................. side 3-34
BDørlåsbryter ........................................................................................................ side 3-16
CStrømbryter for vinduslås ................................................................................... side 3-42
DStrømbryter for vinduer ...................................................................................... side 3-38
Innvendig utstyr (visning A)
Utstyret og hvor det er montert kan variere fra bil til bil
Page 13 of 733
1-5
Bilderegister
Innvendig oversikt (modell med venstreratt)
1Sikkerhetsbelte....................................................................................................side 2-17
2SRS-kollisjonspute .............................................................................................side 2-43
3Fjernbetjent bensinlokk ......................................................................................side 3-31
4Flaskeholder......................................................................................................side 5-155
5Solskjerm ..........................................................................................................side 5-149
6Sminkespeil ......................................................................................................side 5-149
7Soltakbryter ........................................................................................................side 3-43
8Taklys................................................................................................................side 5-149
9Sladrespeil ..........................................................................................................side 3-36
0Kommandørbryter...............................................................................................side 5-46
AKoppholdere .....................................................................................................side 5-153
BUttakbart askebeger .........................................................................................side 5-158
CForseter .................................................................................................................side 2-5
DMidtkonsoll.......................................................................................................side 5-156
EBaksete................................................................................................................side 2-10
Innvendig utstyr (visning C)
Utstyret og hvor det er montert kan variere fra bil til bil
Page 14 of 733
1-6
Bilderegister
Innvendig oversikt (modell med høyreratt)
1Vindusvisker/-spyler ........................................................................................... side 4-91
2Lysbryter............................................................................................................. side 4-81
3Blinklys .............................................................................................................. side 4-90
4Dørlåseknapp ..................................................................................................... side 3-19
5Strømbryter for vinduer ...................................................................................... side 3-38
6Strømbryter for vinduslås .................................................................................. side 3-42
7Dørlåsbryter ....................................................................................................... side 3-16
8Bryter for sidespeil ............................................................................................. side 3-34
9Innstillingsbryter for system for overvåking av dekktrykk .............................. side 4-214
0TCS OFF-bryter ............................................................................................... side 4-108
Ai-stop AV-bryter .................................................................................................. side 4-17
BLDWS-bryter .................................................................................................... side 4-138
CDødvinkelovervåking (BSM)-bryter ............................................................... side 4-146
DBryter for hjelpesystem for å holde kjørefeltet ............................................... side 4-171
Innvendig utstyr (visning A)
Utstyret og hvor det er montert kan variere fra bil til bil
Page 17 of 733
1-9
Bilderegister
Innvendig oversikt (modell med høyreratt)
1Sladrespeil ..........................................................................................................side 3-36
2Solskjerm ..........................................................................................................side 5-149
3Sminkespeil ......................................................................................................side 5-149
4Taklys................................................................................................................side 5-149
5Soltakbryter ........................................................................................................side 3-43
6Flaskeholder......................................................................................................side 5-155
7Fjernbetjent bensinlokk ......................................................................................side 3-31
8SRS-kollisjonspute .............................................................................................side 2-43
9Sikkerhetsbelte....................................................................................................side 2-17
0Baksete................................................................................................................side 2-10
AMidtkonsoll.......................................................................................................side 5-156
BForseter .................................................................................................................side 2-5
CKoppholdere .....................................................................................................side 5-153
DKommandørbryter...............................................................................................side 5-46
Innvendig utstyr (visning C)
Utstyret og hvor det er montert kan variere fra bil til bil
Page 18 of 733
1-10
Bilderegister
Utvendig oversikt
1Panser ................................................................................................................. side 6-23
2Viskerblad, frontrute ........................................................................................... side 6-35
3Soltak .................................................................................................................. side 3-43
4Dører og nøkler .................................................................................................. side 3-12
5Klaff for tanklokk ............................................................................................... side 3-31
6Hjul og dekk ....................................................................................................... side 6-45
7Utvendige lys ...................................................................................................... side 6-50
8Bakluke ............................................................................................................... side 3-21
9Barnesikringer .................................................................................................... side 3-20
0Sidespeil ............................................................................................................. side 3-34
AViskerblad, bakrute ............................................................................................. side 6-37
Utstyret og hvor det er montert kan variere fra bil til bil
Page 77 of 733
3-1
3Før kjøring
Bruk av forskjellige funksjoner, blant annet nøkler, dører, speil og
vinduer.
Nøkler .......................................................... 3-2
Nøkler .................................................... 3-2
Fjernstyrt sentrallås ............................... 3-3
Avansert nøkkelfritt sentrallåssystem....... 3-9
Avansert nøkkelfritt
sentrallåssystem* ................................... 3-9
Driftsområde ....................................... 3-10
Dører og låser ............................................ 3-11
Dørlåser ............................................... 3-11
Bakluke ............................................... 3-21
Drivstoff og utslipp ................................... 3-26
Forholdsregler angående drivstoff
og motoreksos ..................................... 3-26
Luke og lokk for drivstoffpåfylling ..... 3-31
Ratt............................................................. 3-33
Ratt ...................................................... 3-33
Speil............................................................ 3-34
Speil ..................................................... 3-34
Vinduer ...................................................... 3-38
Elektriske vinduer ............................... 3-38
Takluke* .............................................. 3-43
Sikkerhetssystem ...................................... 3-46
Modifisering og
tilleggsutstyr ........................................ 3-46
Startsperresystem ................................ 3-46
Tyverisikringssystem (europeiske
modeller)* ........................................... 3-48
Tyverisikringssystem (unntatt
europeiske modeller)* ......................... 3-52Kjøretips .................................................... 3-55
Innkjøring ............................................ 3-55
Spare drivstoff og beskytte miljøet ...... 3-55
Farlig kjøring ....................................... 3-56
Gulvmatte ............................................ 3-57
Rugging av bilen .................................. 3-58
Vinterkjøring ........................................ 3-58
Kjøring i områder med
oversvømmelse .................................... 3-61
Informasjon om turbolader
(SKYACTIV-D 2.2) ............................. 3-62
Tauing ........................................................ 3-63
Trekke campingvogn og
tilhengere (Europa/Russland/
Tyrkia/Israel/Sør-Afrika) ..................... 3-63
*Noen modeller.
Page 110 of 733
3-34
Før kjøring
Speil
Juster innvendig og utvendige speil før du
begynner å kjøre.
tUtvendige speil
Elektrisk speil
Tenningen må være i ACC- eller PÅ-
stillingen.
Justere:
1. Drei speiljusteringsbryteren mot
venstre ( ) eller høyre ( ) for å velge
speilet på venstre eller høyre side.
Speil
Husk å se deg over skulderen før du
skifter fil:
Å skifte fil uten å ta med i
beregningen den faktiske distansen til
bilen i det konvekse speilet er farlig.
Det kan resultere i en alvorlig ulykke.
Hva du ser i det konvekse speilet, er
nærmere enn det gir inntrykk av.
ADVARSEL
MERKNAD
(Vidvinkelspeil på førersiden*)
•Vidvinkelspeil har to krumninger på
overflaten atskilt av en områdelinje
som deler det inn i ytre og indre
områder. Det indre området er et
standard konvekst speil, mens det
ytre området gir et bredere synsfelt
med samme blikk. Denne
kombinasjonen gir bedre sikkerhet
ved filskifte.
•Den oppfattede distansen til
gjenstander i ytre og indre område
av vidvinkelspeilet er forskjellige.
Gjenstander som vises i det ytre
området, er faktisk lenger unna enn
de er i det indre området.
Områdelinje
*Noen modeller.
Page 111 of 733
3-35
Før kjøring
Speil
2. Skyv speilbryteren i den ønskede
retningen.
Etter justering av speilet låser du bryteren
ved å dreie bryteren til midtstillingen.
FoldespeilManuelle innfellbare speil
Legg det utvendige speilet bakover inntil
det er parallelt med bilen.
Elektrisk innfellbare speil
Tenningen må være i ACC- eller PÅ-
stillingen.
Drei bryteren for å felle dem inn.
Drei bryteren til midtstillingen for å sette
speilet tilbake i kjørestilling.
De utvendige speilene må alltid settes
tilbake i kjørestilling før du begynner
å kjøre:
Å kjøre med de utvendige speilene
lagt sammen er farlig. Sikten bakover
vil være begrenset og du kan havne
i en ulykke.
SpeilbryterMidtstilling
ADVARSEL
Midtstilling
Page 112 of 733
3-36
Før kjøring
Speil
Justering av speil med motoren av*
Sidespeilene kan betjenes i ca.
40 sekunder etter at tenningen stilles fra
PÅ til AV med alle dører lukket. Hvis en
av dørene åpnes, kan ikke de utvendige
speilene justeres.
tSladrespeil
Justering av sladrespeil
Før du begynner å kjøre, må du justere
sladrespeilet slik at det du kan se gjennom
bakruten er midt i speilet.
Du må ikke røre et elektrisk
innfellbart speil med bilen i
bevegelse:
Å berøre det elektriske innfellbare
speilet mens bilen er i bevegelse er
farlig. Hånden kan komme i klem og
bli skadet, eller speilet kan bli skadet.
Bruk den elektriske speilbryteren for
å sette speilet i veistilling:
Å sette det elektriske innfellbare
speilet i veistilling for hånd er farlig.
Speilet vil ikke bli låst i stilling og vil
hindre effektiv sikt bakover.
Den elektriske innfellbare funksjonen
for speilet må bare brukes når bilen er
trygt parkert:
Å bruke den elektriske innfellbare
funksjonen for speilet mens bilen er
i bevegelse er farlig. Vindtrykket på
speilene kan få dem til å kollapse og
det vil ikke være mulig å sette dem
tilbake i veistilling, og derfor
forhindre sikten bakover.
ADVARSEL
Ikke legg last eller gjenstander h
