Page 431 of 869

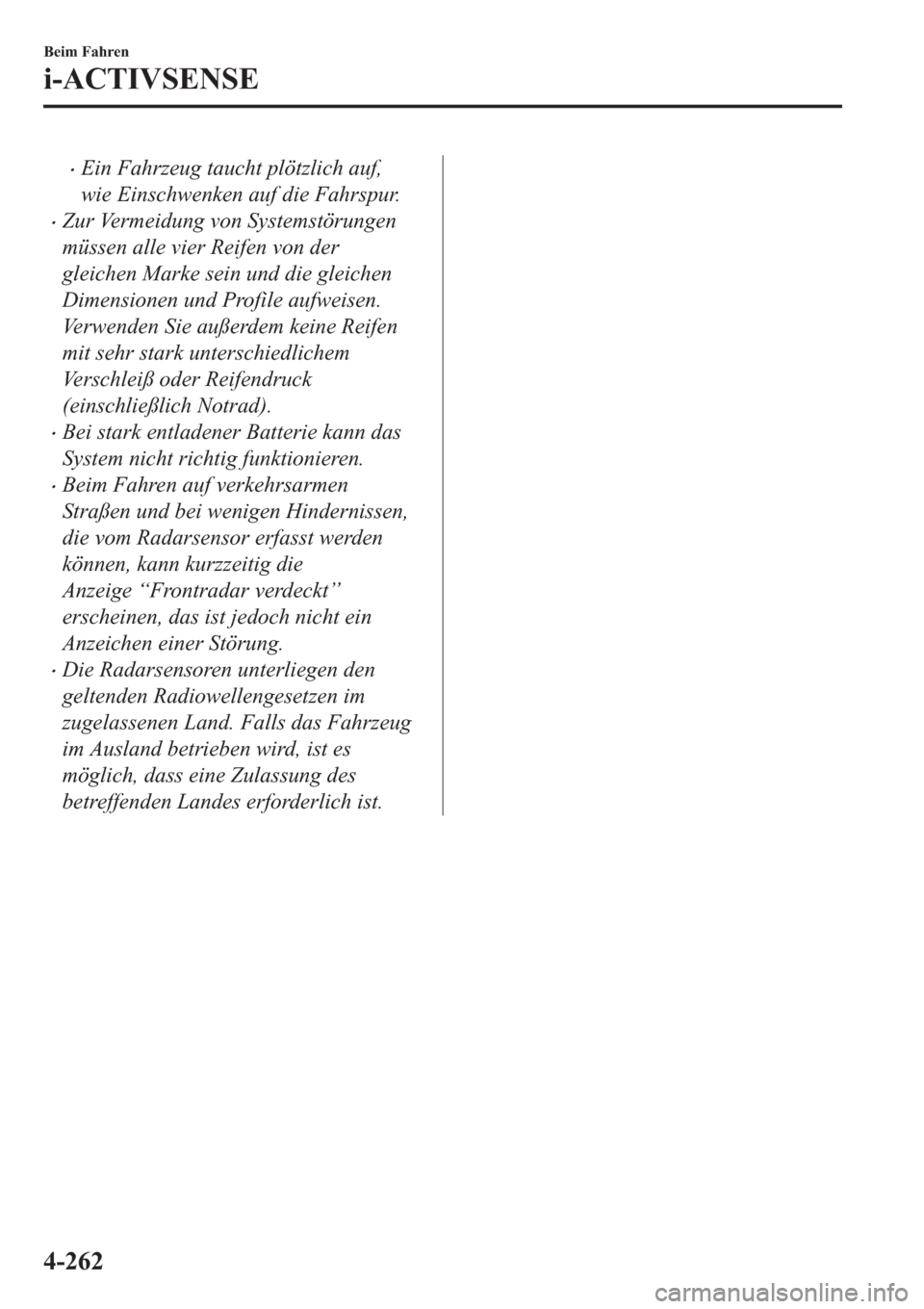

•Ein Fahrzeug taucht plötzlich auf,
wie Einschwenken auf die Fahrspur.
•Zur Vermeidung von Systemstörungen
müssen alle vier Reifen von der
gleichen Marke sein und die gleichen
Dimensionen und Profile aufweisen.
Verwenden Sie außerdem keine Reifen
mit sehr stark unterschiedlichem
Verschleiß oder Reifendruck
(einschließlich Notrad).
•Bei stark entladener Batterie kann das
System nicht richtig funktionieren.
•Beim Fahren auf verkehrsarmen
Straßen und bei wenigen Hindernissen,
die vom Radarsensor erfasst werden
können, kann kurzzeitig die
Anzeige “Frontradar verdeckt”
erscheinen, das ist jedoch nicht ein
Anzeichen einer Störung.
•Die Radarsensoren unterliegen den
geltenden Radiowellengesetzen im
zugelassenen Land. Falls das Fahrzeug
im Ausland betrieben wird, ist es
möglich, dass eine Zulassung des
betreffenden Landes erforderlich ist.
% H L P ) D K U H Q
L $ & 7 , 9 6 ( 1 6 (
Page 433 of 869

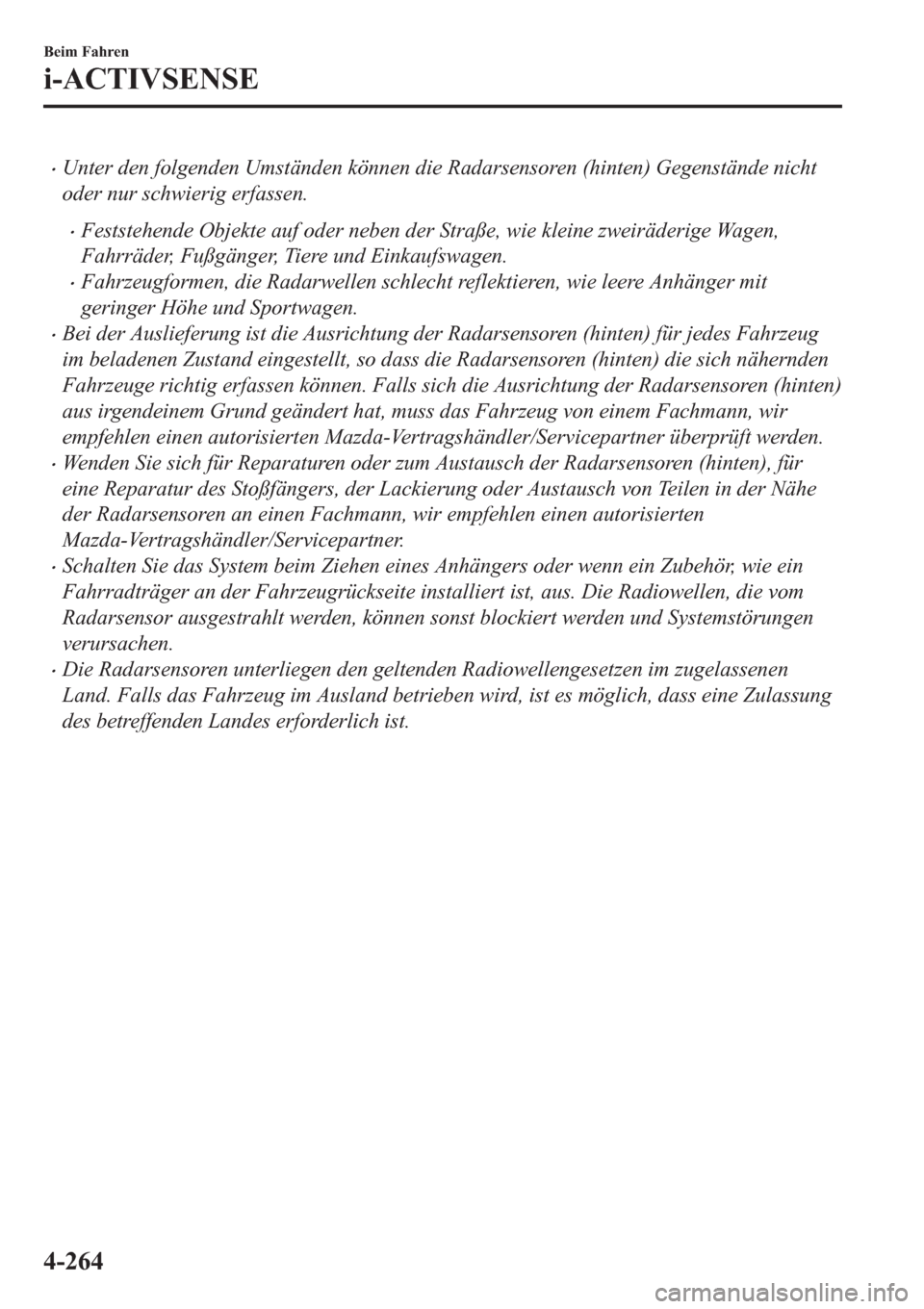

•Unter den folgenden Umständen können die Radarsensoren (hinten) Gegenstände nicht
oder nur schwierig erfassen.
•Feststehende Objekte auf oder neben der Straße, wie kleine zweiräderige Wagen,
Fahrräder, Fußgänger, Tiere und Einkaufswagen.
•Fahrzeugformen, die Radarwellen schlecht reflektieren, wie leere Anhänger mit
geringer Höhe und Sportwagen.
•Bei der Auslieferung ist die Ausrichtung der Radarsensoren (hinten) für jedes Fahrzeug
im beladenen Zustand eingestellt, so dass die Radarsensoren (hinten) die sich nähernden
Fahrzeuge richtig erfassen können. Falls sich die Ausrichtung der Radarsensoren (hinten)
aus irgendeinem Grund geändert hat, muss das Fahrzeug von einem Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner überprüft werden.
•Wenden Sie sich für Reparaturen oder zum Austausch der Radarsensoren (hinten), für
eine Reparatur des Stoßfängers, der Lackierung oder Austausch von Teilen in der Nähe
der Radarsensoren an einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.
•Schalten Sie das System beim Ziehen eines Anhängers oder wenn ein Zubehör, wie ein
Fahrradträger an der Fahrzeugrückseite installiert ist, aus. Die Radiowellen, die vom
Radarsensor ausgestrahlt werden, können sonst blockiert werden und Systemstörungen
verursachen.
•Die Radarsensoren unterliegen den geltenden Radiowellengesetzen im zugelassenen
Land. Falls das Fahrzeug im Ausland betrieben wird, ist es möglich, dass eine Zulassung
des betreffenden Landes erforderlich ist.
% H L P ) D K U H Q
L $ & 7 , 9 6 ( 1 6 (
Page 434 of 869
8 O W U D V F K D O O V H Q V R U K L Q W H Q
' L H 8 O W U D V F K D O O V H Q V R U H Q K L Q W H Q V W U D K O H Q 8 O W U D V F K D O O Z H O O H Q D E X Q G H P S I D Q J H Q G L H D Q H L Q H P
+ L Q G H U Q L V K L Q W H U G H P ) D K U ] H X J U H I O H N W L H U W H Q 8 O W U D V F K D O O Z H O O H Q

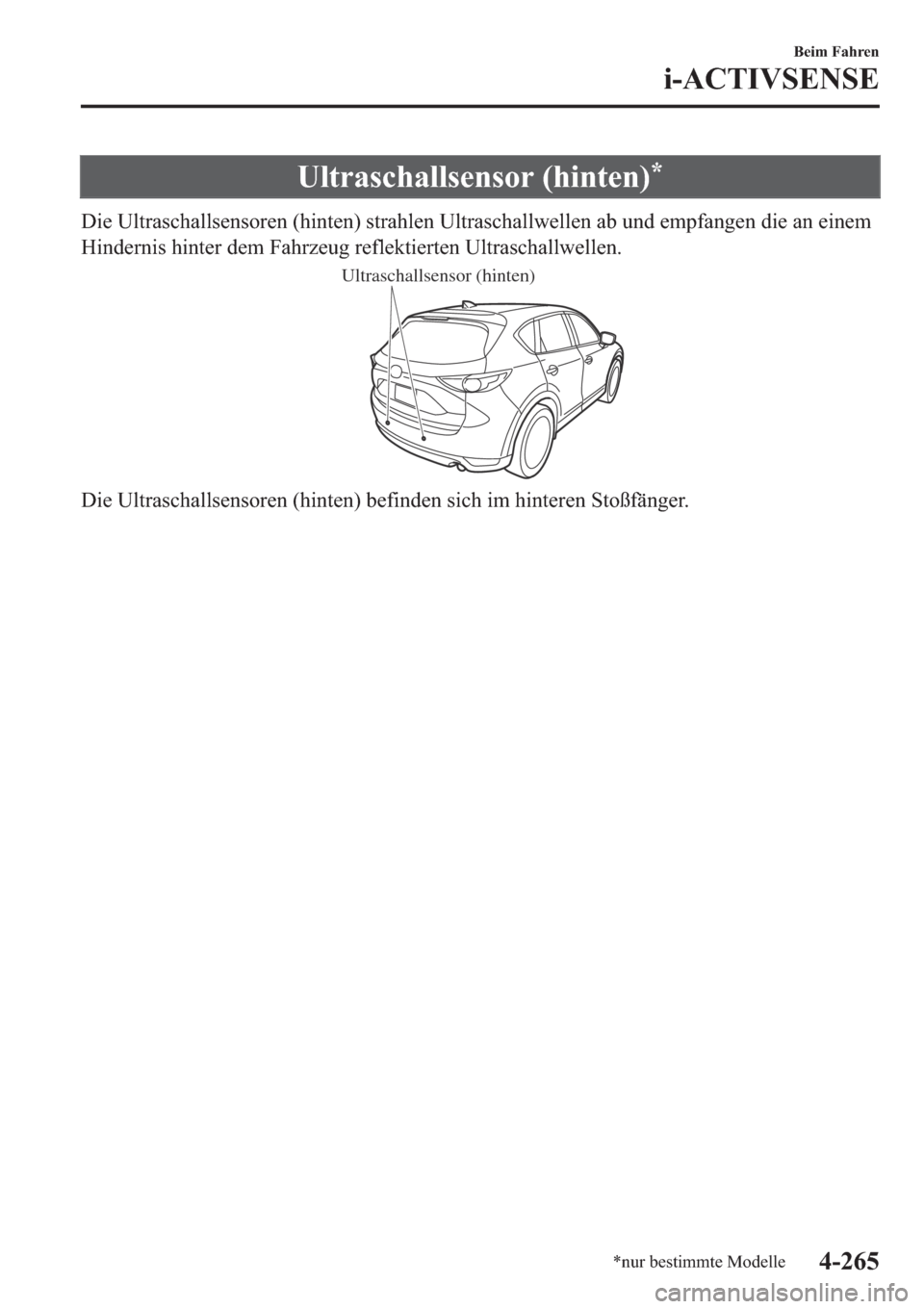

Ultraschallsensor (hinten)
' L H 8 O W U D V F K D O O V H Q V R U H Q K L Q W H Q E H I L Q G H Q V L F K L P K L Q W H U H Q 6 W R
Page 446 of 869

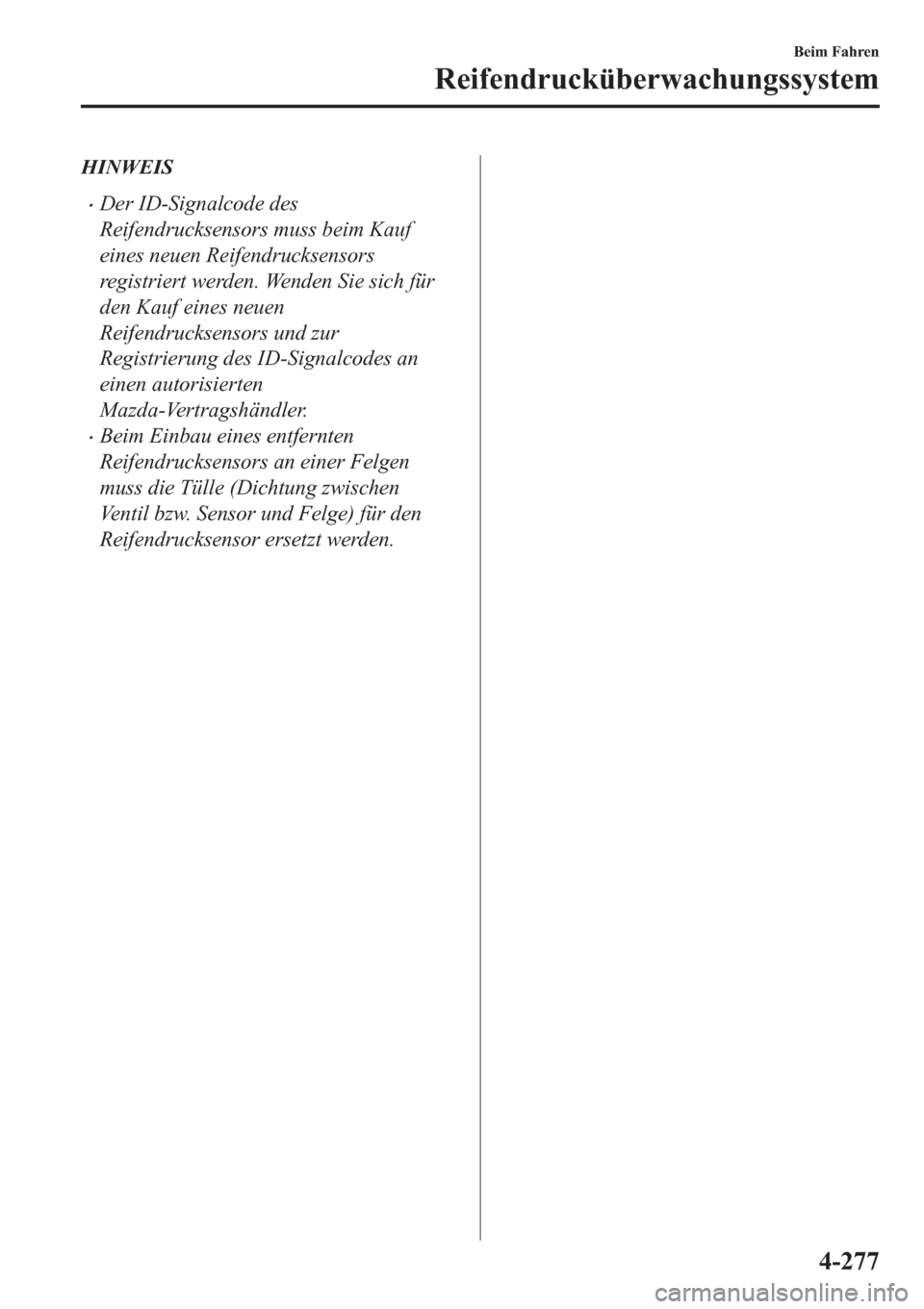

HINWEIS
•Der ID-Signalcode des
Reifendrucksensors muss beim Kauf
eines neuen Reifendrucksensors
registriert werden. Wenden Sie sich für
den Kauf eines neuen
Reifendrucksensors und zur
Registrierung des ID-Signalcodes an
einen autorisierten
Mazda-Vertragshändler.
•Beim Einbau eines entfernten
Reifendrucksensors an einer Felgen
muss die Tülle (Dichtung zwischen
Ventil bzw. Sensor und Felge) für den
Reifendrucksensor ersetzt werden.
% H L P ) D K U H Q
5 H L I H Q G U X F N
Page 465 of 869

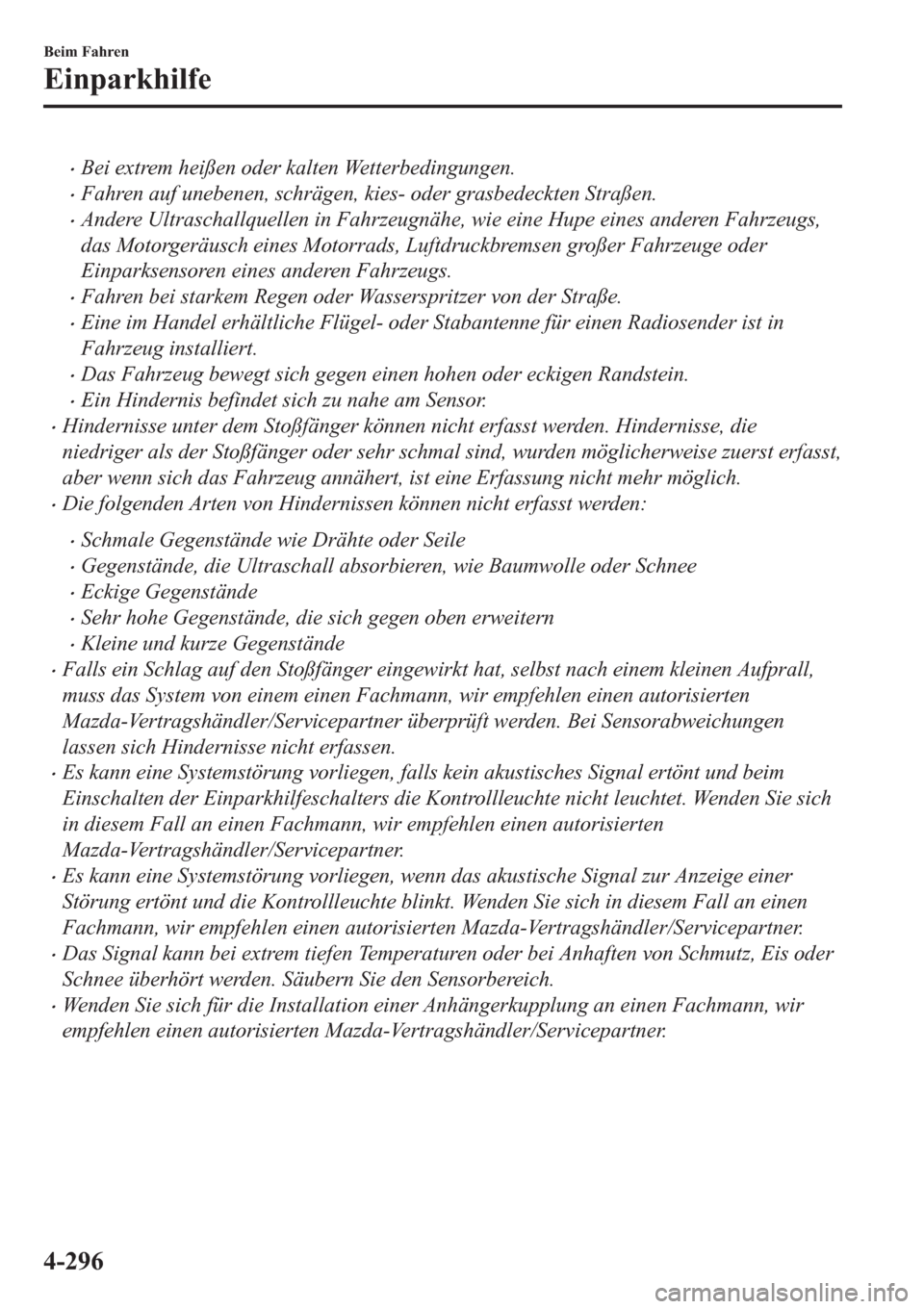

•Bei extrem heißen oder kalten Wetterbedingungen.
•Fahren auf unebenen, schrägen, kies- oder grasbedeckten Straßen.
•Andere Ultraschallquellen in Fahrzeugnähe, wie eine Hupe eines anderen Fahrzeugs,
das Motorgeräusch eines Motorrads, Luftdruckbremsen großer Fahrzeuge oder
Einparksensoren eines anderen Fahrzeugs.
•Fahren bei starkem Regen oder Wasserspritzer von der Straße.
•Eine im Handel erhältliche Flügel- oder Stabantenne für einen Radiosender ist in
Fahrzeug installiert.
•Das Fahrzeug bewegt sich gegen einen hohen oder eckigen Randstein.
•Ein Hindernis befindet sich zu nahe am Sensor.
•Hindernisse unter dem Stoßfänger können nicht erfasst werden. Hindernisse, die
niedriger als der Stoßfänger oder sehr schmal sind, wurden möglicherweise zuerst erfasst,
aber wenn sich das Fahrzeug annähert, ist eine Erfassung nicht mehr möglich.
•Die folgenden Arten von Hindernissen können nicht erfasst werden:
•Schmale Gegenstände wie Drähte oder Seile
•Gegenstände, die Ultraschall absorbieren, wie Baumwolle oder Schnee
•Eckige Gegenstände
•Sehr hohe Gegenstände, die sich gegen oben erweitern
•Kleine und kurze Gegenstände
•Falls ein Schlag auf den Stoßfänger eingewirkt hat, selbst nach einem kleinen Aufprall,
muss das System von einem einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner überprüft werden. Bei Sensorabweichungen
lassen sich Hindernisse nicht erfassen.
•Es kann eine Systemstörung vorliegen, falls kein akustisches Signal ertönt und beim
Einschalten der Einparkhilfeschalters die Kontrollleuchte nicht leuchtet. Wenden Sie sich
in diesem Fall an einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.
•Es kann eine Systemstörung vorliegen, wenn das akustische Signal zur Anzeige einer
Störung ertönt und die Kontrollleuchte blinkt. Wenden Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
•Das Signal kann bei extrem tiefen Temperaturen oder bei Anhaften von Schmutz, Eis oder
Schnee überhört werden. Säubern Sie den Sensorbereich.
•Wenden Sie sich für die Installation einer Anhängerkupplung an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
% H L P ) D K U H Q
( L Q S D U N K L O I H
Page 466 of 869

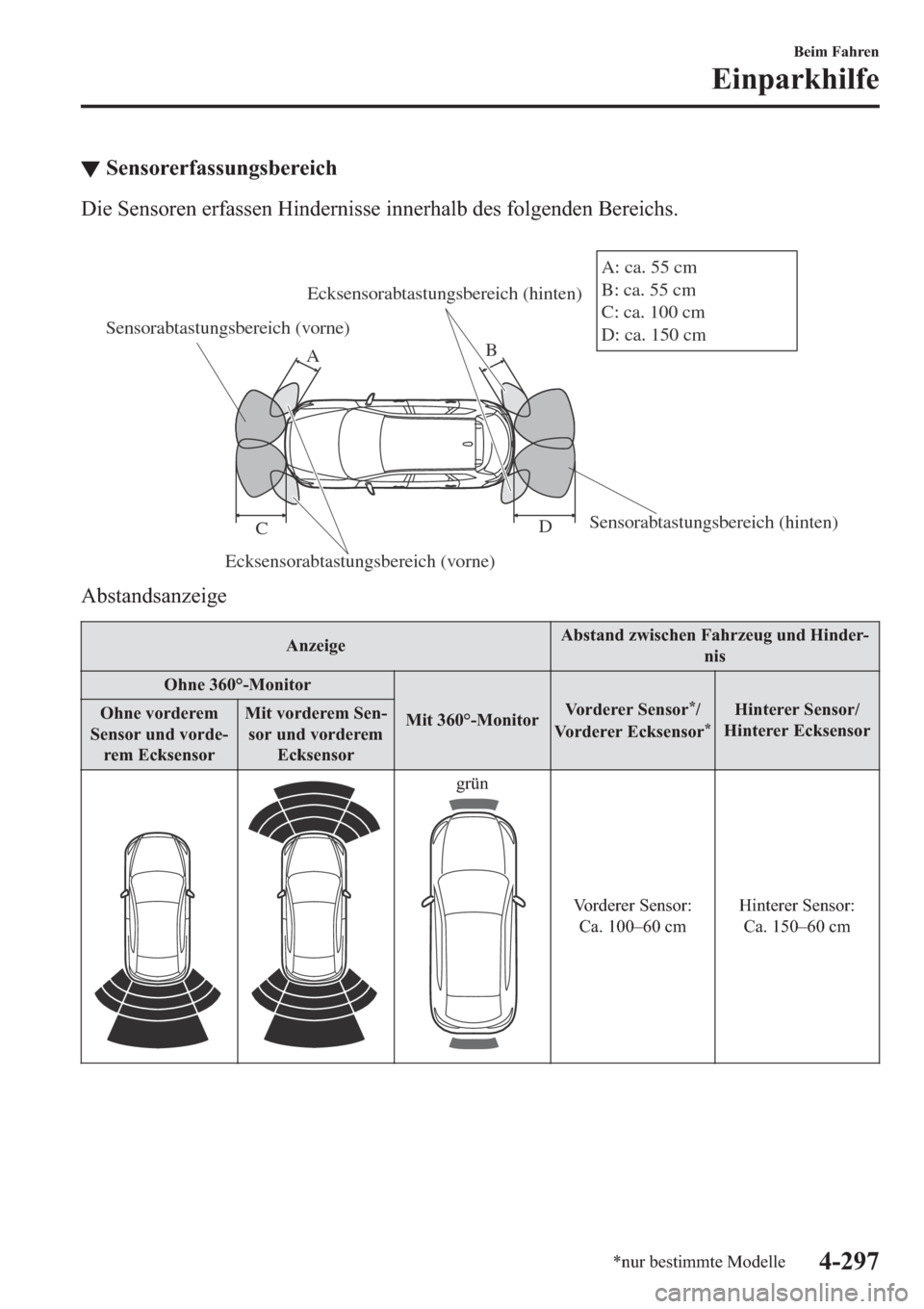

▼ 6 H Q V R U H U I D V V X Q J V E H U H L F K
' L H 6 H Q V R U H Q H U I D V V H Q + L Q G H U Q L V V H L Q Q H U K D O E G H V I R O J H Q G H Q % H U H L F K V
Sensorabtastungsbereich (vorne)
Ecksensorabtastungsbereich (vorne)Sensorabtastungsbereich (hinten) Ecksensorabtastungsbereich (hinten)
B
A
D
CA: ca. 55 cm
B: ca. 55 cm
C: ca. 100 cm
D: ca. 150 cm
$ E V W D Q G V D Q ] H L J H
$ Q ] H L J H $ E V W D Q G ] Z L V F K H Q ) D K U ] H X J X Q G + L Q G H U
Q L V
2 K Q H ƒ 0 R Q L W R U
0 L W
Page 469 of 869

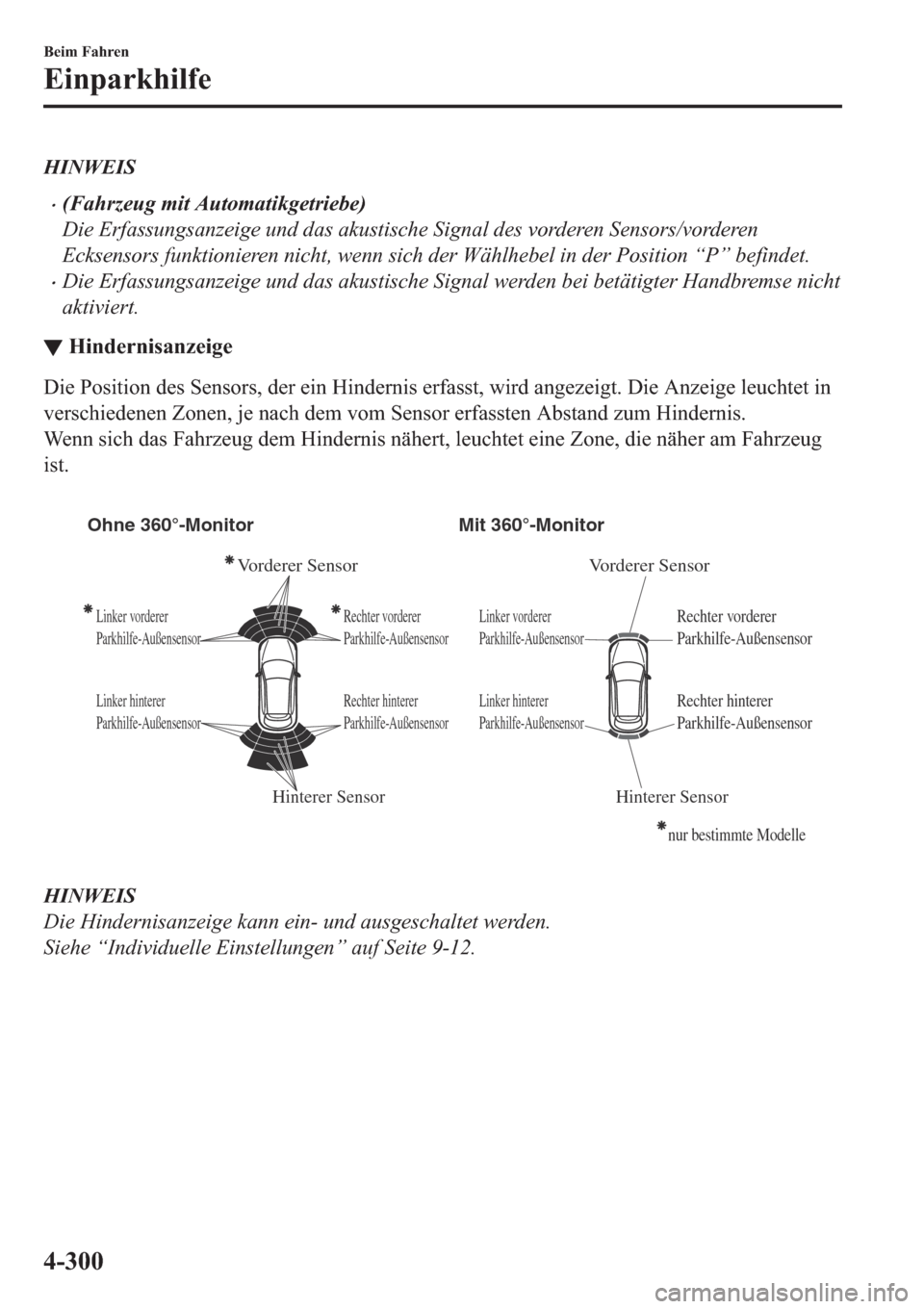

HINWEIS
•(Fahrzeug mit Automatikgetriebe)
Die Erfassungsanzeige und das akustische Signal des vorderen Sensors/vorderen
Ecksensors funktionieren nicht, wenn sich der Wählhebel in der Position “P” befindet.
•Die Erfassungsanzeige und das akustische Signal werden bei betätigter Handbremse nicht
aktiviert.
▼ + L Q G H U Q L V D Q ] H L J H
' L H 3 R V L W L R Q G H V 6 H Q V R U V G H U H L Q + L Q G H U Q L V H U I D V V W Z L U G D Q J H ] H L J W ' L H $ Q ] H L J H O H X F K W H W L Q
Y H U V F K L H G H Q H Q = R Q H Q M H Q D F K G H P Y R P 6 H Q V R U H U I D V V W H Q $ E V W D Q G ] X P + L Q G H U Q L V
: H Q Q V L F K G D V ) D K U ] H X J G H P + L Q G H U Q L V Q l K H U W O H X F K W H W H L Q H = R Q H G L H Q l K H U D P ) D K U ] H X J
L V W
Mit 360°-MonitorOhne 360°-Monitor
Linker vorderer
Parkhilfe-AußensensorRechter vorderer
Parkhilfe-Außensensor
Hinterer Sensor Hinterer Sensor
Linker hinterer
Parkhilfe-AußensensorLinker vorderer
Parkhilfe-Außensensor
Linker hinterer
Parkhilfe-Außensensor Rechter hinterer
Parkhilfe-Außensensor
Rechter vorderer
Parkhilfe-Außensensor
Rechter hinterer
Parkhilfe-Außensensor
Vorderer Sensor Vorderer Sensor
nur bestimmte Modelle
HINWEIS
Die Hindernisanzeige kann ein- und ausgeschaltet werden.
Siehe “Individuelle Einstellungen” auf Seite 9-12.
% H L P ) D K U H Q
( L Q S D U N K L O I H
Page 715 of 869
![MAZDA MODEL CX-5 2018 Betriebsanleitung (in German) ▼ ) D K U ] H X J S I O H J H
: D V F K H Q
9 2 5 6 , & + 7
¾Wenn sich der Wischerhebel in der
Position
befindet und die Zündung
auf ON gestellt ist, können die
Scheibenwischer in den fo](/img/28/13776/w960_13776-714.png "MAZDA MODEL CX-5 2018 Betriebsanleitung (in German) ▼ ) D K U ] H X J S I O H J H
: D V F K H Q
9 2 5 6 , & + 7
¾Wenn sich der Wischerhebel in der
Position
befindet und die Zündung
auf ON gestellt ist, können die
Scheibenwischer in den fo")

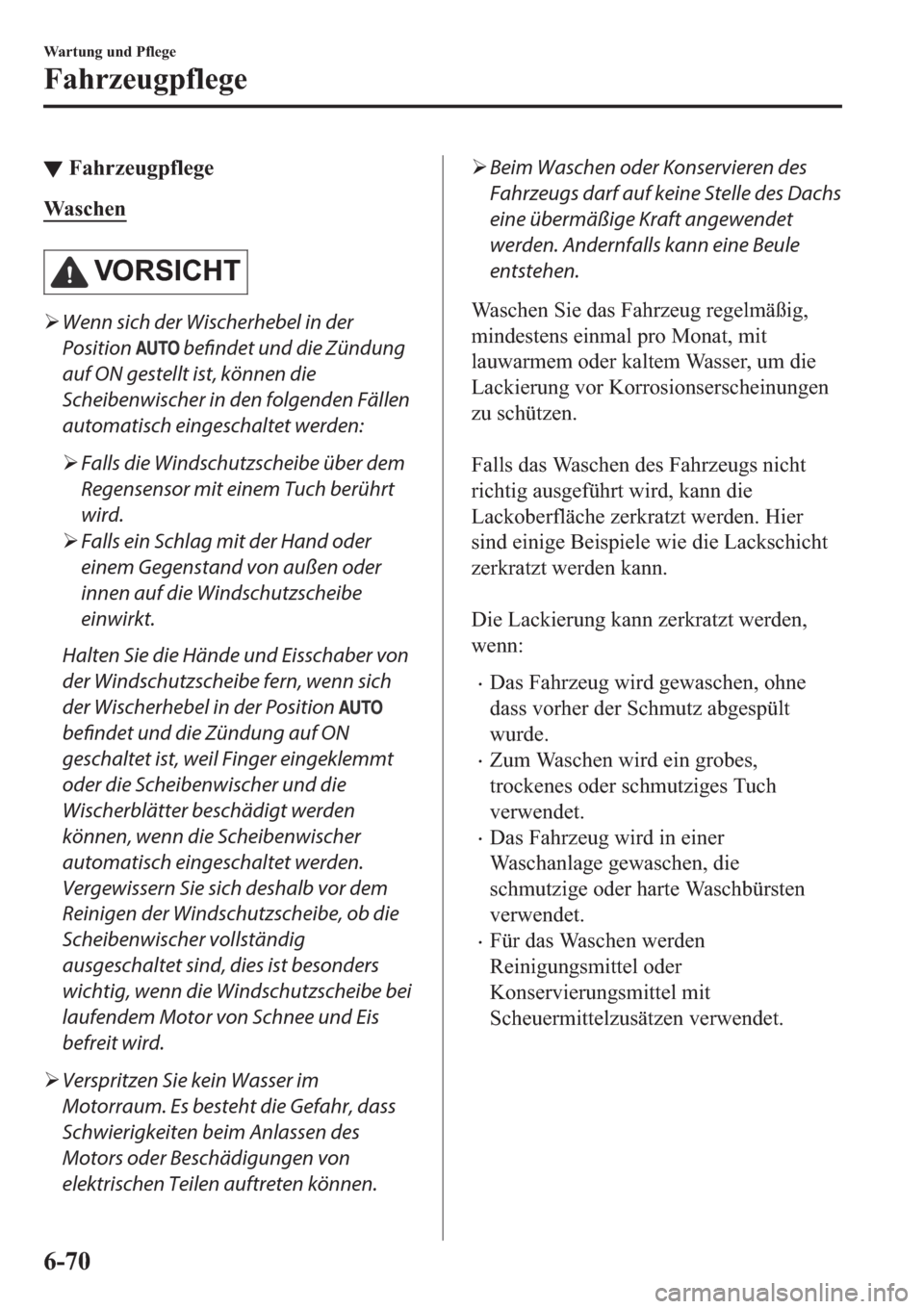

▼ ) D K U ] H X J S I O H J H
: D V F K H Q
9 2 5 6 , & + 7
¾Wenn sich der Wischerhebel in der
Position
befindet und die Zündung
auf ON gestellt ist, können die
Scheibenwischer in den folgenden Fällen
automatisch eingeschaltet werden:
¾Falls die Windschutzscheibe über dem
Regensensor mit einem Tuch berührt
wird.
¾Falls ein Schlag mit der Hand oder
einem Gegenstand von außen oder
innen auf die Windschutzscheibe
einwirkt.
Halten Sie die Hände und Eisschaber von
der Windschutzscheibe fern, wenn sich
der Wischerhebel in der Position
befindet und die Zündung auf ON
geschaltet ist, weil Finger eingeklemmt
oder die Scheibenwischer und die
Wischerblätter beschädigt werden
können, wenn die Scheibenwischer
automatisch eingeschaltet werden.
Vergewissern Sie sich deshalb vor dem
Reinigen der Windschutzscheibe, ob die
Scheibenwischer vollständig
ausgeschaltet sind, dies ist besonders
wichtig, wenn die Windschutzscheibe bei
laufendem Motor von Schnee und Eis
befreit wird.
¾Verspritzen Sie kein Wasser im
Motorraum. Es besteht die Gefahr, dass
Schwierigkeiten beim Anlassen des
Motors oder Beschädigungen von
elektrischen Teilen auftreten können.
¾Beim Waschen oder Konservieren des
Fahrzeugs darf auf keine Stelle des Dachs
eine übermäßige Kraft angewendet
werden. Andernfalls kann eine Beule
entstehen.
: D V F K H Q 6 L H G D V ) D K U ] H X J U H J H O P l
