isofix MAZDA MODEL CX-5 2018 Instruktionsbog (in Danish)

Kabineudstyr (billede D)
pSikkerhedssele ....................................................................................................... side 2-19
qArm .............................................................................................................. side 2-10, 2-14
rNakkestøtte ............................................................................................................ side 2-17
sUSB-strømudgang ............................................................................................... side 5-154
tBørnesikring .......................................................................................................... side 3-18
uArmlænsboks ....................................................................................................... side 5-157
vSædevarmerkontakter ............................................................................................ side 2-15
wKopholder ............................................................................................................ side 5-155
xBageste tøjknage ..................................................................................................side 5-161
yKortlamper til bagsæder ...................................................................................... side 5-150
zDørlåsgreb ............................................................................................................. side 3-17
{Midterkonsol ....................................................................................................... side 5-157
|Ekstern inputterminal ............................................................................................ side 5-17
}Tilbehørsstik ........................................................................................................ side 5-152
~Kontakt til elbetjent siderude ................................................................................ side 3-44
Flaskeholder ........................................................................................................ side 5-156
€Armlæn .................................................................................................................. side 2-16
Bagsæde .................................................................................................................side 2-10
‚ISOFIX-forankringspunkter .................................................................................. side 2-42
Billedindeks
Indvendigt overblik (model med venstrestyring)
Udstyret og dets nøjagtige placeringer varierer fra model til model1-5

Kabineudstyr (billede D)
pMidterkonsol ....................................................................................................... side 5-157
qEkstern inputterminal ............................................................................................ side 5-17
rTilbehørsstik ........................................................................................................ side 5-152
sKortlamper til bagsæder ...................................................................................... side 5-150
tDørlåsgreb ............................................................................................................. side 3-17
uKontakt til elbetjent siderude ................................................................................ side 3-44
vBageste tøjknage ..................................................................................................side 5-161
wFlaskeholder ........................................................................................................ side 5-156
xBørnesikring .......................................................................................................... side 3-18
yUSB-strømudgang ............................................................................................... side 5-154
zNakkestøtte ............................................................................................................ side 2-17
{Arm .............................................................................................................. side 2-10, 2-14
|Sikkerhedssele ....................................................................................................... side 2-19
}ISOFIX-forankringspunkter .................................................................................. side 2-42
~Armlænsboks ....................................................................................................... side 5-157
Sædevarmerkontakter ............................................................................................ side 2-15
€Kopholder ............................................................................................................ side 5-155
Armlæn .................................................................................................................. side 2-16
‚Bagsæde .................................................................................................................side 2-10
Billedindeks
Indvendigt overblik (model med højrestyring)
1-10Udstyret og dets nøjagtige placeringer varierer fra model til model

Når et spædbarn eller lille barn sidder på passagerforsædet, slukker systemet front- og
sideairbagge og seleforstrammersystemet. Du skal derfor være sikker på, at indikatoren for
slukket deaktivering af passagerairbag foran lyser.

Selv hvis forsædepassagerairbaggen er deaktiveret, anbefaler Mazda stærkt, at børn spændes
ordentligt fast, og at børnesikringssystemer af enhver type fastgøres korrekt på bagsæderne,
der er det bedste sted for børn.

Du kan finde flere oplysninger under "Sensor til klassificering af passager på forsædet"
(side 2-60).
ADVARSEL
Anvend et børnesikringssystem i den rigtige størrelse:
For at opnå den mest effektive beskyttelse ved ulykker og hårde opbremsninger skal børn
spændes fast med sikkerhedsseler eller børnesikringssystemer, som passer til deres alder og
størrelse. Hvis ikke, kan barnet komme alvorligt til skade eller blive dræbt i tilfælde af en
ulykke.
Følg producentens anvisninger, og sørg altid for, at børnesikringssystemet er fastgjort:
Børnesikringssystemer, der ikke er fastgjort, er farlige. Ved hårde opbremsninger eller
kollisioner kan det rive sig løs og føre til, at barnet eller andre passagerer bliver kvæstet eller
dræbt. Sørg altid for, at børnesikringssystemer er korrekt fastgjort i henhold til producentens
anvisninger. Når systemet ikke er i brug, skal det fjernes fra bilen, fastgøres med en
sikkerhedssele eller fastgøres til BEGGE ISOFIX-forankringspunkter og det tilhørende
forankringspunkt til selen.
Børn skal altid være fastspændt i et forsvarligt børnesikringssystem:
Det er ekstremt farligt at køre med et barn på skødet. Uanset hvor stærk du er, er det ikke
muligt at holde barnet i tilfælde af en hård opbremsning eller kollision. Dette kan føre til, at
barnet eller andre passagerer bliver alvorligt kvæstet eller dræbt. Selv ved mindre ulykker kan
barnet blive ramt af airbaggen og blive alvorligt kvæstet eller dø. Barnet kan desuden blive
slynget ind i den voksne og derved kvæste dem begge.
Vigtigt sikkerhedsudstyr
Børnesikring
2-27

Lad ikke et barn læne sig over eller mod sideruden i en bil, der er udstyret med side- og
gardinairbags:
Det er farligt at læne sig over eller mod sideruden, området ved det forreste passagersæde,
den forreste og bageste vinduesstolpe samt tagkanten i begge sider, hvorfra bilens side- og
gardinairbags udløses, selvom der bruges et børnesikringssystem. Trykket fra en airbag, der
udløses, kan påføre et barn, der ikke er placeret korrekt, alvorlige kvæstelser eller medføre
død. Hvis du læner dig over eller mod fordøren, kan du desuden blokere bilens side- og
gardinairbags, hvorved fordelene ved den ekstra beskyttelse går tabt. På grund af den forreste
airbag og den ekstra airbag, der kommer ud af forsædet, er bagsædet altid det bedste sted til
transport af børn. Lad ikke børn læne sig over eller mod sideruden, selv hvis de sidder i et
børnesikringssystem.
Brug aldrig en sikkerhedssele til mere end én person ad gangen:
Det er farligt at bruge en sikkerhedssele til mere end én person ad gangen. En sikkerhedssele,
der benyttes på denne måde, kan ikke absorbere trykket ordentligt, og de to passagerer kan
blive mast mod hinanden med alvorlig personskade eller dødsfald til følge. Brug aldrig en
sikkerhedssele til mere end én person ad gangen, og brug kun bilen, når alle er spændt
ordentligt fast.
Brug kun forankringsselen og forankringspunktet til børnesikringssystemer:
Forankringsseler til børnesikringssystemer er kun designet til at modstå de belastninger, et
korrekt monteret børnesikringssystem forårsager. De må aldrig bruges som sikkerhedsseler til
voksne, til fastspænding af bagage eller til fastspænding af genstande eller udstyr på bilens
karosseri.
Fjern altid nakkestøtten, og montér børnesikringssystemet (bortset fra, når der placeres en
selepude):
Montering af børnesikringssystemet, uden at nakkestøtten fjernes, er farligt.
Børnesikringssystemet kan ikke monteres korrekt, hvilket kan resultere i alvorlig personskade
eller død for barnet.
FORSIGTIG
I varmt vejr kan sikkerhedsseler og børnesikringssystemer blive meget varme i en lukket bil.
Du skal undersøge, om de er varme, før du selv eller barnet rører dem, så ingen brænder sig.
BEMÆRK
Mazdaen er udstyret med ISOFIX-forankringspunkter til montering af
ISOFIX-børnesikringssystemer på bagsæderne. Læs afsnittet "Brug af ISOFIX-forankring"
(side 2-42), når du bruger disse forankringspunkter til fastgøring af et
børnesikringssystem.
Vigtigt sikkerhedsudstyr
Børnesikring
2-30

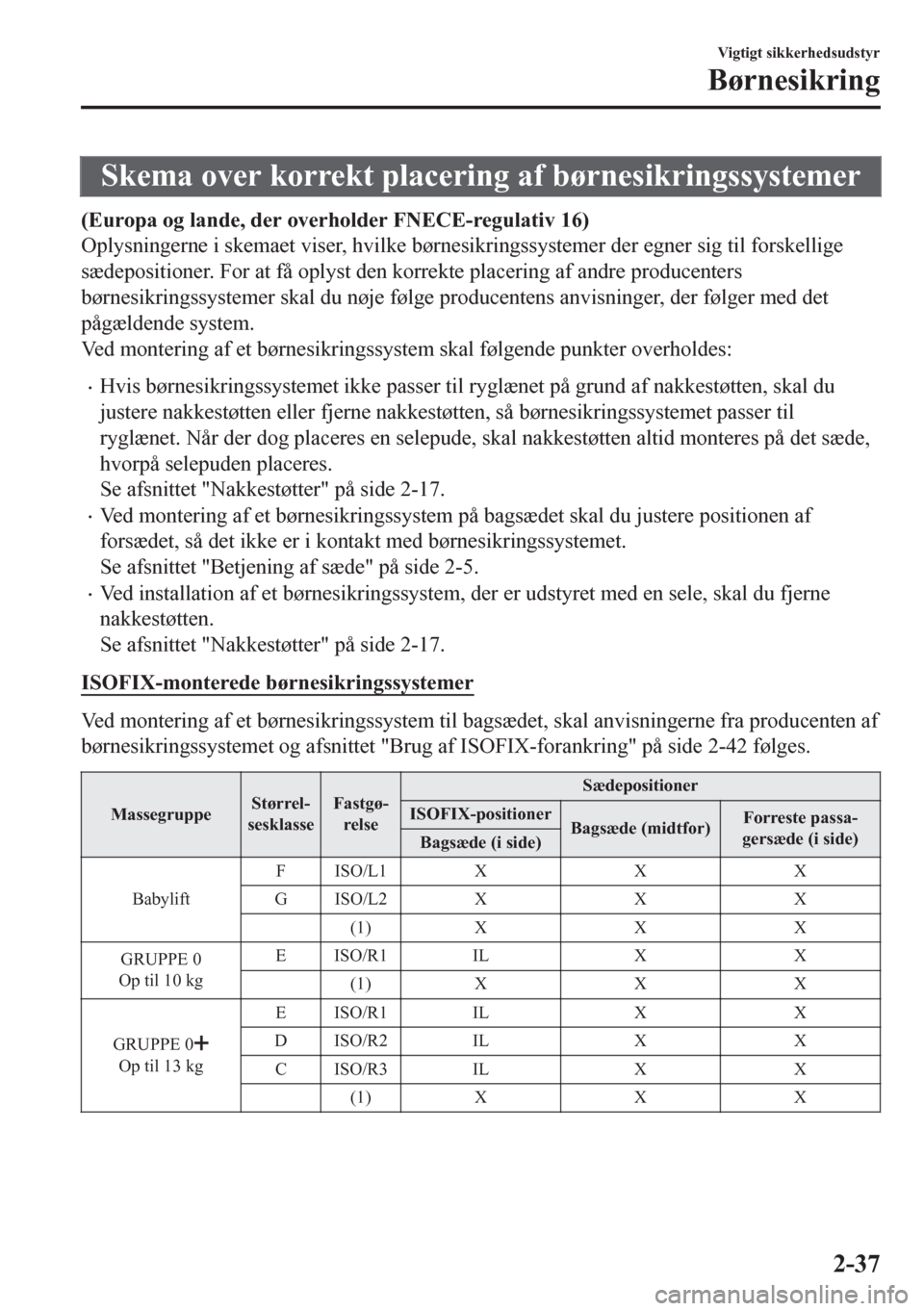

Skema over korrekt placering af børnesikringssystemer
(Europa og lande, der overholder FNECE-regulativ 16)
Oplysningerne i skemaet viser, hvilke børnesikringssystemer der egner sig til forskellige
sædepositioner. For at få oplyst den korrekte placering af andre producenters
børnesikringssystemer skal du nøje følge producentens anvisninger, der følger med det
pågældende system.
Ved montering af et børnesikringssystem skal følgende punkter overholdes:
•Hvis børnesikringssystemet ikke passer til ryglænet på grund af nakkestøtten, skal du
justere nakkestøtten eller fjerne nakkestøtten, så børnesikringssystemet passer til
ryglænet. Når der dog placeres en selepude, skal nakkestøtten altid monteres på det sæde,
hvorpå selepuden placeres.
Se afsnittet "Nakkestøtter" på side 2-17.
•Ved montering af et børnesikringssystem på bagsædet skal du justere positionen af
forsædet, så det ikke er i kontakt med børnesikringssystemet.
Se afsnittet "Betjening af sæde" på side 2-5.
•Ved installation af et børnesikringssystem, der er udstyret med en sele, skal du fjerne
nakkestøtten.
Se afsnittet "Nakkestøtter" på side 2-17.
ISOFIX-monterede børnesikringssystemer
Ved montering af et børnesikringssystem til bagsædet, skal anvisningerne fra producenten af
børnesikringssystemet og afsnittet "Brug af ISOFIX-forankring" på side 2-42 følges.
MassegruppeStørrel-
sesklasseFastgø-
relseSædepositioner
ISOFIX-positioner
Bagsæde (midtfor)Forreste passa-
gersæde (i side)
Bagsæde (i side)
BabyliftFISO/L1 X X X
GISO/L2 X X X
(1) X X X
GRUPPE 0
Op til 10 kgEISO/R1 IL X X
(1) X X X
GRUPPE 0
Op til 13 kgEISO/R1 IL X X
DISO/R2 IL X X
CISO/R3 IL X X
(1) X X X
Vigtigt sikkerhedsudstyr
Børnesikring
2-37

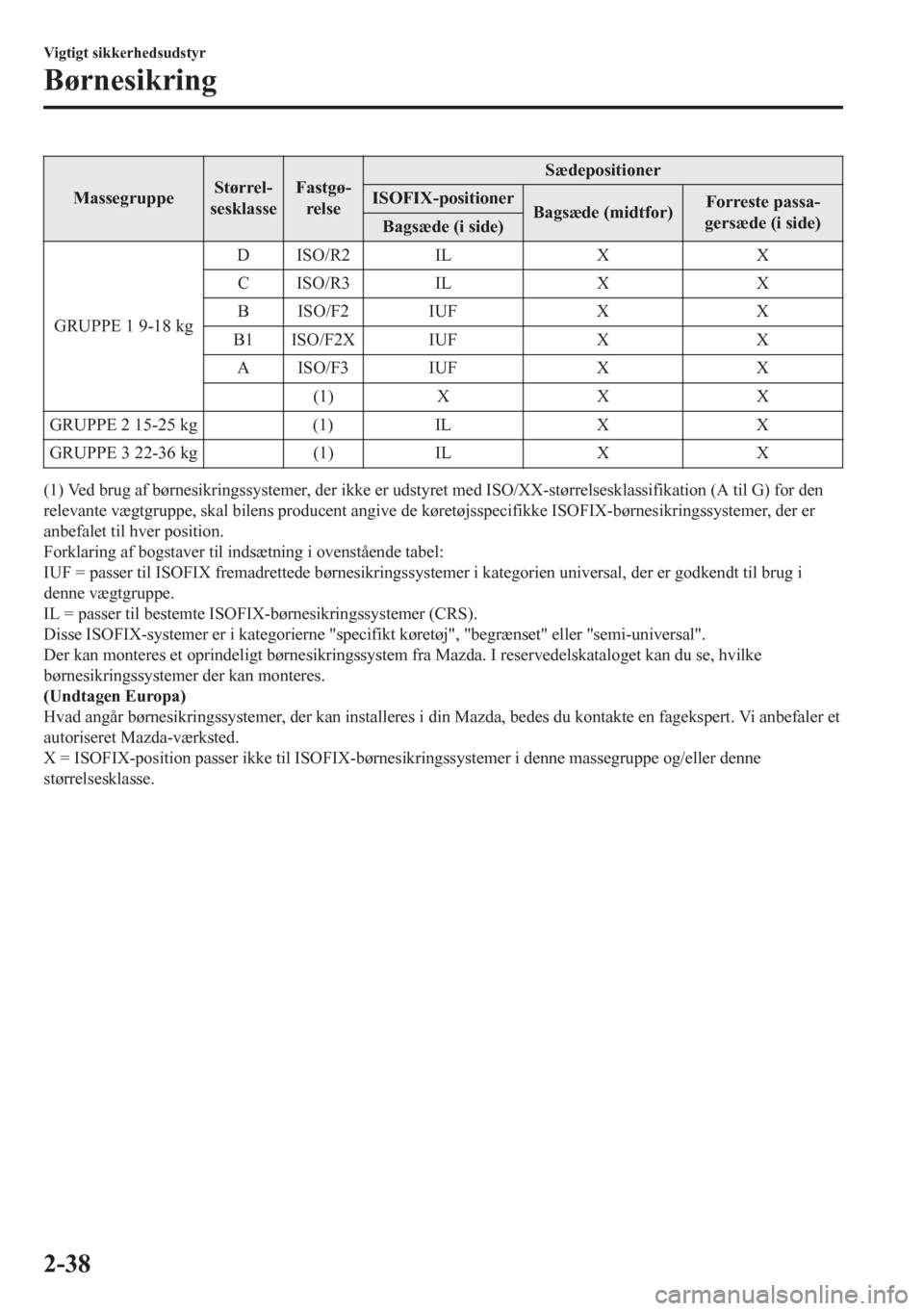

MassegruppeStørrel-
sesklasseFastgø-
relseSædepositioner
ISOFIX-positioner
Bagsæde (midtfor)Forreste passa-
gersæde (i side)
Bagsæde (i side)
GRUPPE 1 9-18 kgDISO/R2 IL X X
CISO/R3 IL X X
BISO/F2 IUF X X
B1 ISO/F2X IUF X X
AISO/F3 IUF X X
(1) X X X
GRUPPE 2 15-25 kg (1) IL X X
GRUPPE 3 22-36 kg (1) IL X X
(1) Ved brug af børnesikringssystemer, der ikke er udstyret med ISO/XX-størrelsesklassifikation (A til G) for den
relevante vægtgruppe, skal bilens producent angive de køretøjsspecifikke ISOFIX-børnesikringssystemer, der er
anbefalet til hver position.
Forklaring af bogstaver til indsætning i ovenstående tabel:
IUF = passer til ISOFIX fremadrettede børnesikringssystemer i kategorien universal, der er godkendt til brug i
denne vægtgruppe.
IL = passer til bestemte ISOFIX-børnesikringssystemer (CRS).
Disse ISOFIX-systemer er i kategorierne "specifikt køretøj", "begrænset" eller "semi-universal".
Der kan monteres et oprindeligt børnesikringssystem fra Mazda. I reservedelskataloget kan du se, hvilke
børnesikringssystemer der kan monteres.
(Undtagen Europa)
Hvad angår børnesikringssystemer, der kan installeres i din Mazda, bedes du kontakte en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
X = ISOFIX-position passer ikke til ISOFIX-børnesikringssystemer i denne massegruppe og/eller denne
størrelsesklasse.
Vigtigt sikkerhedsudstyr
Børnesikring
2-38

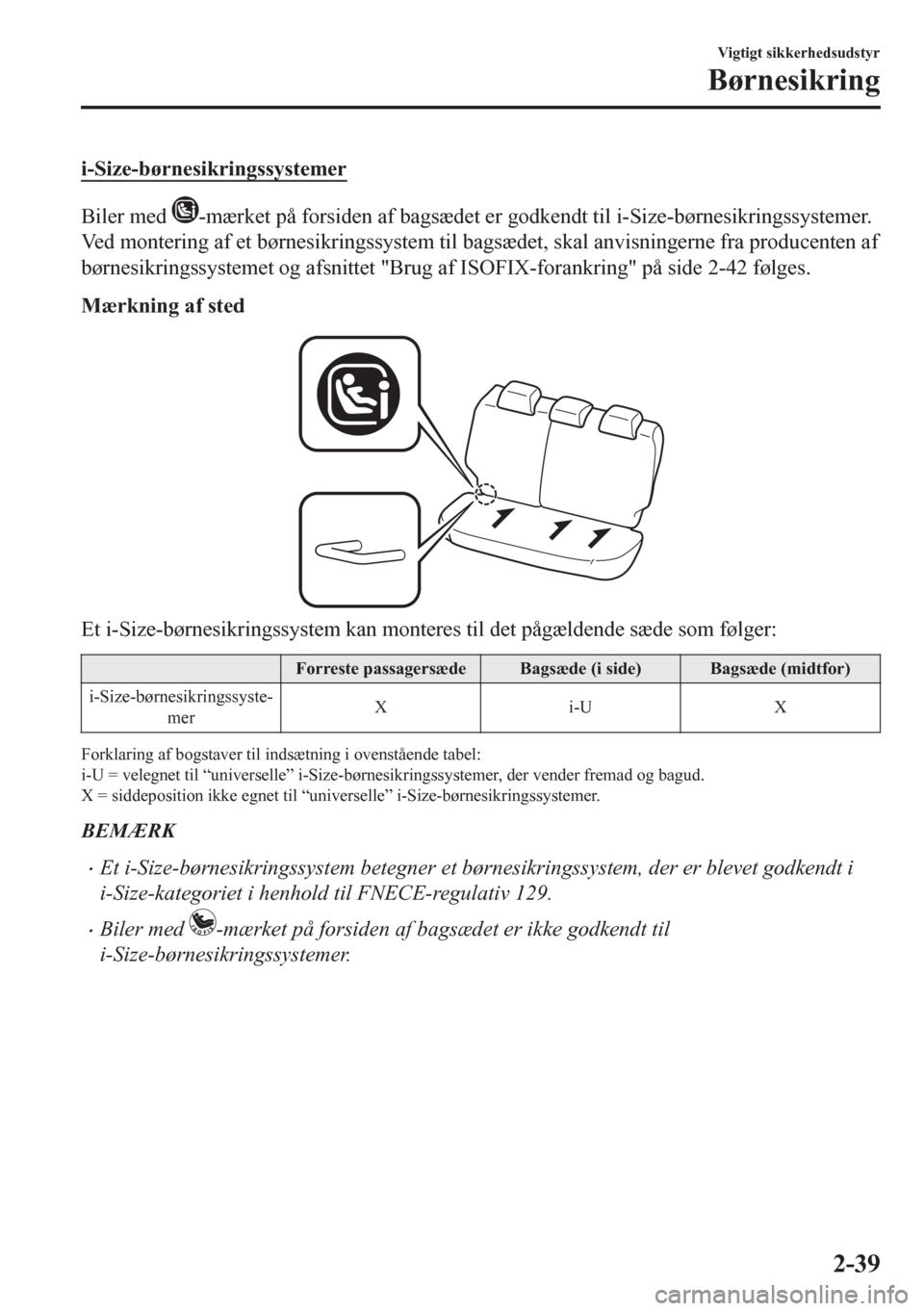

i-Size-børnesikringssystemer
Biler med -mærket på forsiden af bagsædet er godkendt til i-Size-børnesikringssystemer.
Ved montering af et børnesikringssystem til bagsædet, skal anvisningerne fra producenten af
børnesikringssystemet og afsnittet "Brug af ISOFIX-forankring" på side 2-42 følges.
Mærkning af sted
Et i-Size-børnesikringssystem kan monteres til det pågældende sæde som følger:
Forreste passagersæde Bagsæde (i side) Bagsæde (midtfor)
i-Size-børnesikringssyste-
merXi-UX
Forklaring af bogstaver til indsætning i ovenstående tabel:
i-U = velegnet til “universelle” i-Size-børnesikringssystemer, der vender fremad og bagud.
X = siddeposition ikke egnet til “universelle” i-Size-børnesikringssystemer.
BEMÆRK
•Et i-Size-børnesikringssystem betegner et børnesikringssystem, der er blevet godkendt i
i-Size-kategoriet i henhold til FNECE-regulativ 129.
•Biler med -mærket på forsiden af bagsædet er ikke godkendt til
i-Size-børnesikringssystemer.
Vigtigt sikkerhedsudstyr
Børnesikring
2-39

tBrug af sikkerhedsselen
Når der installeres et børnesikringssystem,
skal du følge de installationsinstruktioner,
der er inkluderet med produktet.
Afmonter desuden nakkestøtten. Når der
dog placeres en selepude, skal
nakkestøtten altid monteres på det sæde,
hvorpå selepuden placeres.
tBrug af ISOFIX-forankring
ADVARSEL
Følg producentens instruktioner
vedrørende brug af børnesikringssystemet:
Børnesikringssystemer, der ikke er fastgjort,
er farlige. Ved hårde opbremsninger eller
kollisioner kan det rive sig løs og føre til, at
barnet eller andre passagerer bliver
kvæstet eller dræbt. Sørg altid for, at
børnesikringssystemer er korrekt fastgjort i
henhold til producentens anvisninger.
Sørg for, at børnesikringssystemet er
korrekt fastgjort:
Et børnesikringssystem, der ikke er
fastgjort, er farligt. Ved hårde
opbremsninger eller kollisioner kan det
blive slynget gennem kabinen og medføre
alvorlige kvæstelser. Når
børnesikringssystemet ikke er i brug, bør
det tages ud af bilen, anbringes i
bagagerummet eller fastgøres til
ISOFIX-forankringspunkterne.
Sørg for, at der ikke er sikkerhedsseler eller
andre genstande tæt ved eller rundt om et
ISOFIX-monteret børnesikringssystem:
Det er farligt ikke at følge producentens
instruktioner vedrørende montering af
børnesikringssystemet. Hvis sikkerhedsseler
eller andre genstande forhindrer, at
børnesikringssystemet bliver fastgjort
korrekt til ISOFIX-forankringspunkterne, og
systemet derfor monteres forkert, kan
børnesikringssystemet bevæge sig ved en
pludselig opbremsning eller kollision,
hvilket kan medføre alvorlig personskade
eller død for barnet eller andre passagerer.
Sørg for, at der ikke er sikkerhedsseler eller
andre genstande tæt ved eller rundt om
ISOFIX-forankringspunkterne ved
montering. Følg altid instruktionerne fra
producenten af børnesikringssystemet.
1. Juster først forsædet, så der er frirum
mellem sædet og
børnesikringssystemet (side 2-5).
2. Hvis bagsædet er nedfældet, skal det
stilles tilbage i lodret stilling.
3. Sørg for, at ryglænet er fastlåst korrekt,
ved at trykke det bagud.
Vigtigt sikkerhedsudstyr
Børnesikring
2-42

4. Udvid sømmene på bagsiden af
sædehynden lidt, så
ISOFIX-forankringspunktet kommer
til syne.

Type A Type B
BEMÆRK
Markeringerne over
ISOFIX-forankringspunkter udpeger
deres position og gør det lettere at
montere børnesikringssystemet.
5. Afmonter nakkestøtten. Når der dog
placeres en selepude, skal nakkestøtten
altid monteres på det sæde, hvorpå
selepuden placeres.
Se afsnittet "Nakkestøtter" på side
2-17.
6. Monter børnesikringssystemet ved
hjælp af ISOFIX-forankringspunktet.
Følg instruktionerne fra producenten af
børnesikringssystemet.
7. Hvis børnesikringssystemet er udstyret
med en forankringssele, er denne
sandsynligvis meget vigtig for at
fastgøre børnesikringssystemet
korrekt. Følg instruktionerne fra
producenten af børnesikringssystemet
nøje ved montering af seler (side
2-41).
ADVARSEL
Fastgør altid forankringsselen til det
korrekte forankringspunkt:
Det er farligt at fastgøre forankringsselen
til det forkerte forankringspunkt. I tilfælde
af en kollision kan forankringsselen gå løs
og løsne børnesikringssystemet. Hvis
børnesikringssystemet bevæger sig, kan det
resultere i alvorlig personskade eller død for
barnet.
Fjern altid nakkestøtten, og montér
børnesikringssystemet (bortset fra, når der
placeres en selepude):
Montering af børnesikringssystemet, uden
at nakkestøtten fjernes, er farligt.
Børnesikringssystemet kan ikke monteres
korrekt, hvilket kan resultere i alvorlig
personskade eller død for barnet.
Forankringssele
Fremad
Monter altid nakkestøtten, og juster den i
en passende position, når
børnesikringssystemet er
fjern et:
Kørsel uden nakkestøtter monteret er
farligt, idet stød på passagerens hoved ikke
kan forhindres ved nødopbremsning eller
ved en kollision, hvilket kan føre til et
alvorligt uheld, personskade eller dødsfald.
Se afsnittet "Nakkestøtter" på side 2-17.
Vigtigt sikkerhedsudstyr
Børnesikring
2-43
