Prebacivanje zaslona
Prikazani zaslon možete promijeniti pritiskom gumba upravlja þa ili dodirom ikone za
promjenu kamere na zaslonu dok se prikazuje prikaz s gornje/prednje strane, širokokutni
prikaz s prednje strane ili bo þni prikaz.
Prikaz s gornje/prednje straneIkona za promjenu kamere
Širokokutni prikaz s prednje strane
Bočni prikaz
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Provjerite okruženje kako biste bili sigurni
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Provjerite okruženje kako biste bili sigurni
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Tijekom vožnje
i-ACTIVSENSE
4-225
Page 382 of 819
NAPOMENA
•Kada se ru þica mjenja þa/ ru þica za promjenu stupnja prijenosa nalazi u položaju R,
prikazani zaslon ne prebacuje se na prikaz s gornje/prednje strane, širokokutni prikaz s
prednje strane ili bo þni prikaz.
•Prikaz s gornje/prednje strane, širokokutni prikaz s prednje strane ili bo þni prikaz
prestaju se prikazivati þak i kada su uvjeti zadovoljeni ako se pojavi neko od sljede üih
stanja.
•Kada se pritisne sklopka oko gumba za upravljanje.
•(Ru þni mjenja þ)
Parkirna ko þnica je aktivirana.
•(Automatski mjenja þ)
Ru þica za promjenu brzine prebacuje se u položaj P (prikazuje se kada ru þica za
promjenu brzine nije u položaju P).
•(Prikazuje se kada je brzina vozila je manja od 15 km/h)
•prošlo je 4 minute i 30 sekundi.
•Brzina vozila je otprilike 15 km/h ili ve üa.
•(Prikazuje se kada je brzina vozila je oko 15 km/h ili ve üa)
•Brzina vozila je otprilike 15 km/h ili ve üa nakon osam sekundi od pritiskanja sklopke
monitor za prikaz od 360°.
•Prošlo je þetiri minute i 22 sekunde od trenutka kada je brzina vozila bila manja od
15 km/h kada je prošlo osam sekundi od pritiskanja sklopke monitora za prikaz od
360°.
•Monitor za pregled od 360° prikazuje zaslon koji se prije prikazivao.
•Monitor za pregled od 360° može se promijeniti na sljede üi na þin.
Pogledajte Zna þajke personalizacije na stranici 9-13.
•Automatski prikaz monitora za prikaz od 360° kada ultrazvu þni senzor otkrije prepreku.
•Automatski prikaz monitora za prikaz od 360° kada je paljenje uklju þeno.
Tijekom vožnje
i-ACTIVSENSE
4-226
Page 383 of 819
Prikaz s gornje/stražnje strane, širokokutni prikaz sa stražnje strane
Prikaz s gornje/stražnje strane, širokokutni prikaz sa stražnje strane prikazuje se kada su
zadovoljeni svi sljede üi uvjeti.
•Ako je pokretanje u položaju ON (uklju þeno).
•Ru þica mjenja þa/ ru þica za promjenu brzine je u položaju R.
Prebacivanje zaslona
Prikazani zaslon može se promijeniti pritiskom gumba upravlja þa ili dodirom ikone za
promjenu kamere na zaslonu dok se prikazuje prikaz s gornje/stražnje strane, širokokutni
prikaz sa stražnje strane.
Prikaz s gornje/stražnje strane Širokokutni prikaz sa stražnje strane
Ikona za promjenu kamere
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
NAPOMENA
•Prikaz s gornje/stražnje strane i prikaz sa stražnje strane automatski se prikazuje bez
obzira je li monitor za prikaz od 360° uklju þen ili isklju þen kada se ru þica mjenja þa/
ru þica za promjenu brzine prebaci u položaj R.
•Postavka se može promijeniti za prikaz s gornje/prednje strane kada se ru þica prebaci iz
vožnje unatrag i vožnju naprijed bez uklju þivanja monitora za prikaz od 360° radi
provjere prednjeg dijela vozila za vrijeme paralelnog parkiranja.
Pogledajte Zna þajke personalizacije na stranici 9-13.
Tijekom vožnje
i-ACTIVSENSE
4-227
Page 384 of 819

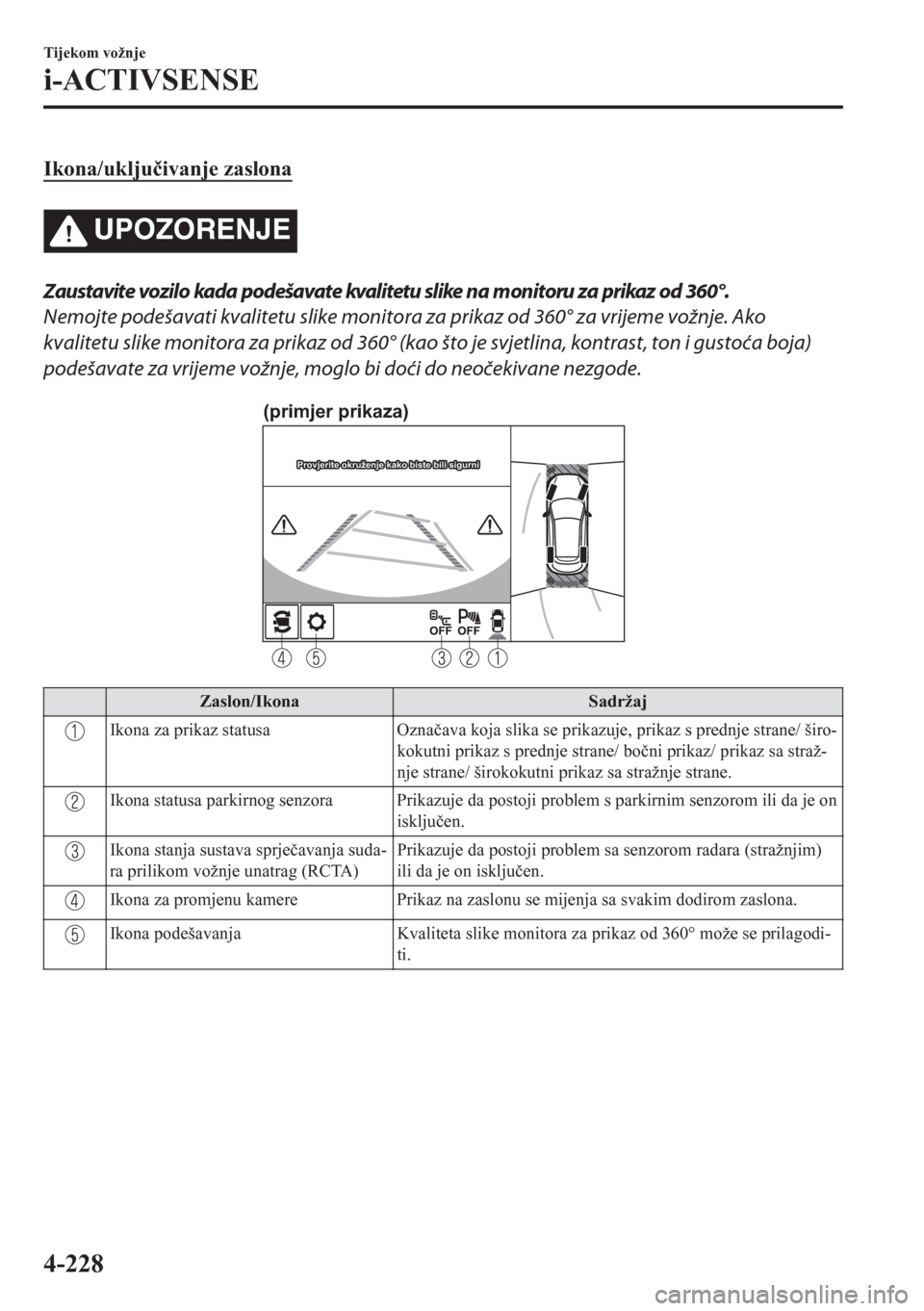

Ikona/uklju þivanje zaslona
UPOZORENJE
Zaustavite vozilo kada podešavate kvalitetu slike na monitoru za prikaz od 360°.
Nemojte podešavati kvalitetu slike monitora za prikaz od 360° za vrijeme vožnje. Ako
kvalitetu slike monitora za prikaz od 360° (kao što je svjetlina, kontrast, ton i gustoća boja)
podešavate za vrijeme vožnje, moglo bi doći do neočekivane nezgode.
(primjer prikaza)
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Zaslon/Ikona Sadržaj
Ikona za prikaz statusa Ozna þava koja slika se prikazuje, prikaz s prednje strane/ širo-
kokutni prikaz s prednje strane/ bo þni prikaz/ prikaz sa straž-
nje strane/ širokokutni prikaz sa stražnje strane.
Ikona statusa parkirnog senzora Prikazuje da postoji problem s parkirnim senzorom ili da je on
isklju þen.
Ikona stanja sustava sprje þavanja suda-
ra prilikom vožnje unatrag (RCTA)Prikazuje da postoji problem sa senzorom radara (stražnjim)
ili da je on isklju þen.
Ikona za promjenu kamere Prikaz na zaslonu se mijenja sa svakim dodirom zaslona.
Ikona podešavanja Kvaliteta slike monitora za prikaz od 360° može se prilagodi-
ti.
Tijekom vožnje
i-ACTIVSENSE
4-228
Page 385 of 819

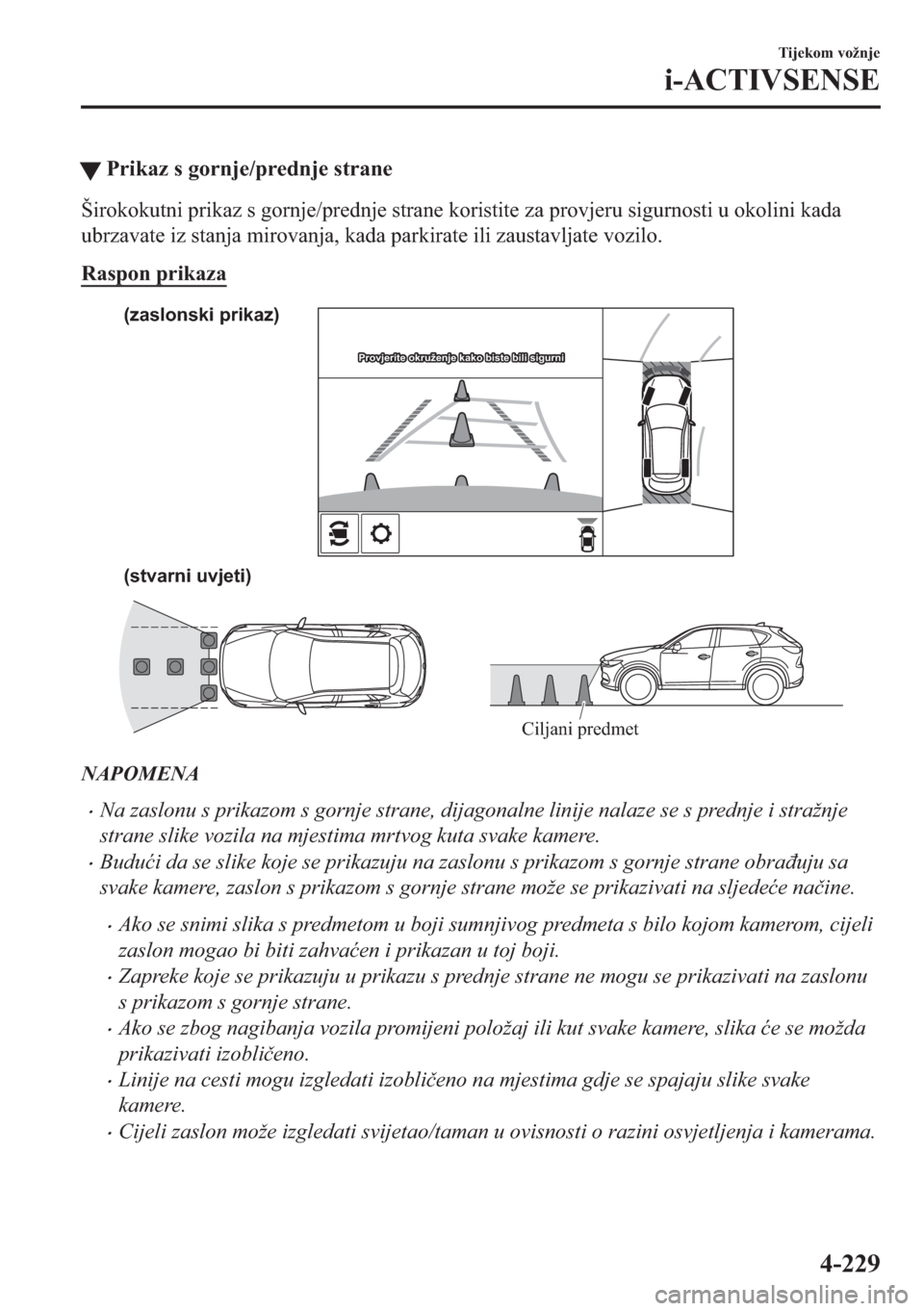

WPrikaz s gornje/prednje strane
Page 386 of 819
Pregledavanje zaslona
-b
-a
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Zaslon/Ikona Sadržaj
Prikaz senzora za parkiranje Prikazuje uvjet detekcije senzora za parkiranje kada se senzor
za parkiranje aktivira.
Više pojedinosti potražite u indikatoru za detekciju prepreke i
upozoravaju üem zvuku.
Pogledajte Sustav parkirnog senzora na stranici 4-287.
Ikona gume Prikazuje se smjer gume. Pomi þe se zajedno s pomicanjem
upravlja þa.
Projicirane linije putanje vozila (naran-
þasta)Prikazuje se približna projicirana putanja kretanja vozila. Po-
mi þe se zajedno s pomicanjem upravlja þa.
a) Prikazuje se putanja kojom se o þekuje prolaz ruba prednjeg
odbojnika.
b) Prikazuje se putanja kojom se o þekuje prolaz unutarnjeg di-
jela vozila.
Produžene linije za širinu vozila i vo-
de üe linije udaljenosti (crvene/plave)Prikazuje se približna širina vozila i udaljenost (od prednje
strane odbojnika) na prednjem kraju vozila.
•Crvene linije ozna þavaju to þke udaljene do oko 0,5 m od
prednjeg odbojnika.
•Plave linije ozna þavaju to þke udaljene oko 0,5 m do 2 m od
prednjeg dijela odbojnika.
Projicirane vode üe linije udaljenosti za
putanju vozila (crvene/naran þaste)Prikazuje se udaljenost (od prednje strane odbojnika) na pred-
njem kraju vozila.
•Plava linija ozna þava to þku udaljenu od prednjeg odbojnika
otprilike 0,5 m.
•Naran þaste linije ozna þavaju to þke udaljene oko 1 m do 2 m
od prednjeg dijela odbojnika.
Tijekom vožnje
i-ACTIVSENSE
4-230
Page 387 of 819
OPREZ
Raspon detekcije senzora za parkiranje ima svoja ograničenja. Primjerice, prepreke koje se
približavaju s bočne strane i predmeti male visine ne mogu se otkriti. Za vrijeme vožnje
vizualnim putem potvrdite sigurnost oko vozila.
Više pojedinosti potražite u indikatoru za detekciju prepreke i upozoravajućem zvuku.
Pogledajte Sustav parkirnog senzora na stranici 4-287.
NAPOMENA
Postavka se može promijeniti tako da se ne prikazuju projicirane linije putanje vozila.
Pogledajte Zna þajke personalizacije na stranici 9-13.
Kako se koristi funkcija projicirane linije putanje kretanja vozila
(stvarni uvjeti) (zaslonski prikaz)
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Pazite da nema prepreka unutar projiciranih linija putanje vozila.
Vozite vozilo prema naprijed dok okre üete upravlja þ tako da unutar projiciranih linija
putanje vozila nema prepreka.
Tijekom vožnje
i-ACTIVSENSE
4-231
Page 388 of 819
WŠirokokutni prikaz s prednje strane
Page 389 of 819
Pregledavanje zaslona
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Zaslon/Ikona Sadržaj
Produžene linije za širinu vozila i vode-
üe linije udaljenosti (crvene/plave)Prikazuje se približna širina vozila i udaljenost (od prednje
strane odbojnika) na prednjem kraju vozila.
•Crvene linije ozna þavaju to þke udaljene do oko 0,5 m od
prednjeg odbojnika.
•Plave linije ozna þavaju to þke udaljene oko 0,5 m do 2 m od
prednjeg dijela odbojnika.
NAPOMENA
•Indikator za detekciju prepreke senzora za parkiranje se ne prikazuje. Promijenite prikaz
na zaslonu na pogled s gornje strane/prednje strane ili s bo þne strane ako se aktivira
upozoravaju üi zvuk senzora za parkiranje.
•Zaslon za širokokutni prikaz s prednje strane prikazuje sliku na prednjoj strani vozila pod
širokim kutom i ispravlja sliku kako bi pomogao u otkrivanju pristupa zaprekama s bo þne
strane. Zbog toga se ona razlikuje od stvarnog prikaza.
ttBo þni prikaz
Bo þni prikaz koristite za provjeru sigurnosti u okolini kada ubrzavate iz stanja mirovanja,
kada parkirate ili zaustavljate vozilo.
Raspon prikaza
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
(stvarni uvjeti) (zaslonski prikaz)
Ciljani predmet
Tijekom vožnje
i-ACTIVSENSE
4-233
Page 390 of 819
Pregledavanje zaslona
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Zaslon/Ikona Sadržaj
Prikaz senzora za parkiranje Prikazuje uvjet detekcije senzora za parkiranje kada se senzor
za parkiranje aktivira.
Više pojedinosti potražite u indikatoru za detekciju prepreke i
upozoravaju üem zvuku.
Pogledajte Sustav parkirnog senzora na stranici 4-287.
Projicirane linije putanje vozila (naran-
þasta)Prikazuje se približna projicirana putanja kretanja vozila. Po-
mi þe se zajedno s pomicanjem upravlja þa.
Projicirane linije putanje vozila (naran þaste) ozna þavaju puta-
nju kojom se o þekuje vožnja unutarnjom stranom vozila.
Paralelne vode üe linije vozila (plave)
Prikazuje se približna širina vozila s retrovizorima na vratima.
Vode üe linije na prednjoj strani vozila
(plave)Prikazuje se to þka na oko 0,25 m od prednjeg ruba vozila
(prednji rub odbojnika).
NAPOMENA
Postavka se može promijeniti tako da se ne prikazuju projicirane linije putanje vozila.
Pogledajte Zna þajke personalizacije na stranici 9-13.
Tijekom vožnje
i-ACTIVSENSE
