dimensions MAZDA MODEL CX-5 2020 Manuel du propriétaire (in French)

bande de roulement identiques. Ceci est
particulièrement important lors de
l'installation de pneus à neige ou autres
types de pneus pour l'hiver.
Ne pas utiliser des pneus usés avec des
pneus neufs.
Vérifier les pressions de gonflage aux
intervalles recommandés et régler à la
pression spécifiée.
REMARQUE
Vérifier l'étiquette de pressions de
gonflage des pneus collée sur le cadre de
la portière du conducteur, pour la pression
de gonflage correcte.
S’assurer d'équiper le véhicule de pneus
d'origine de la taille spécifiée, sur toutes
les roues. Le système de AWD est
calibré pour que les 4 roues aient les
mêmes dimensions.
Chaînes à neige
N'installer des chaînes que sur les roues
avant.
Ne pas utiliser de chaînes de pneus sur
les roues arrière.
Ne pas dépasser 30 km/h (19 mi/h) avec
les chaînes à neige installées.
Ne jamais conduire avec des chaînes sur
des routes qui ne sont pas recouvertes de
beige ou de glace.
▼ Remorquage
Si le véhicule requiert un remorquage, le
faire remorquer avec les 4 roues
complètement soulevées du sol.
Se référer à Description du remorquage à
la page 7-22.
En cours de conduite
i-ACTIV AWD
4-132
CX-5_8HX7-FC-19I_Edition2_old
2019-11-5 19:43:19

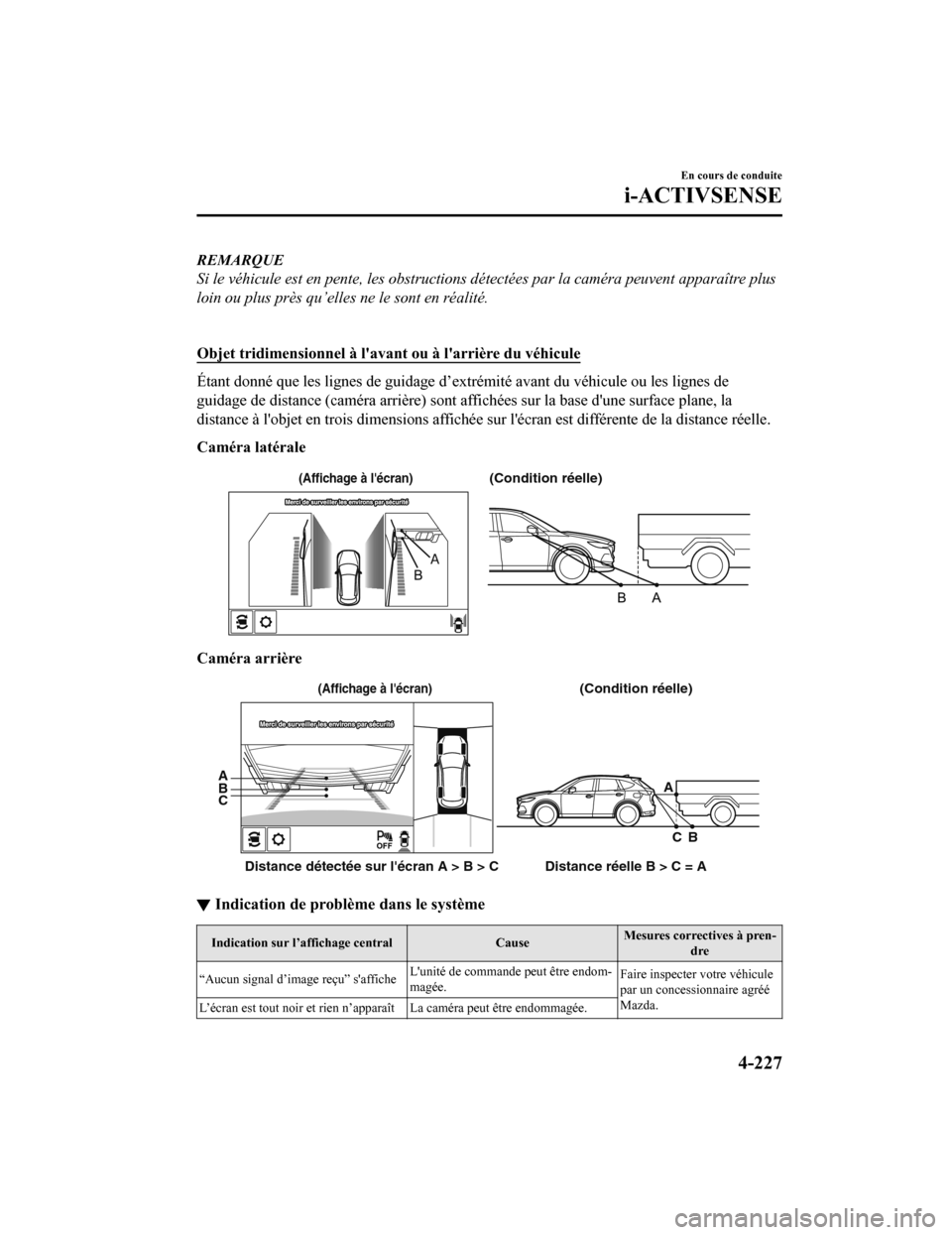

REMARQUE
Si le véhicule est en pente, les obstructions détectées par la caméra peuvent apparaître plus
loin ou plus près qu’elles ne le sont en réalité.

Objet tridimensionnel à l'avant ou à l'arrière du véhicule
Étant donné que les lignes de guidage d’extrémité avant du véhicule ou les lignes de
guidage de distance (caméra arrière) sont affichées sur la base d'une surface plane, la
distance à l'objet en trois dimensions affichée sur l'écran est différente de la distance réelle.
Caméra latérale
(Condition réelle)(Affichage à l'écran)
Caméra arrière
A
A
B
B
C
C
(Condition réelle)
Distance détectée sur l'écran A > B > C Distance réelle B > C = A(Affichage à l'écran)
▼ Indication de problème dans le système
Indication sur l’affichage central
CauseMesures correctives à pren-
dre
“Aucun signal d’image reçu” s'affiche L'unité de commande peut être endom-
magée.Faire inspecter votre véhicule
par un concessionnaire agréé
Mazda.
L’écran est tout noir et rien n’ap paraît La caméra peut être endommagée.
En cours de conduite
i-ACTIVSENSE
4-227
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Quand il y a une pente raide derrière le véhicule
Lorsqu'il y a une pente raide montante (ou descendante) derrière le véhicule, l'objet affiché à
l'écran apparaît plus loin (ou plus près en cas de pente descendante) qu'il ne l'est en réalité.
A
AB
B
L'objet
apparaît plus loin qu'il ne
l'est en réalité
Position réelle de l'objet
Position réelle de l'objet
Position de l'objet à l'écran
A: Distance entre le véhicule et l'objet à l'écran.
B: Distance réelle entre le véhicule et l'objet.
Position de l'objet à l'écran
L'objet
apparaît plus proche qu'il ne
l'est en réalité
Objet en trois dimensions à l'arrière du véhicule
Comme les lignes de guidage de distance sont affichées sur la base d'une surface plane, la
distance à l'objet en trois dimensions affichée sur l'écran est différente de la distance réelle.
A
A
C B
CB
A
A
C B
CB
(Distance réelle) B>C=A
Distance détectée sur l’écran A>B>C (Affichage à l'écran)
(Condition réelle)
En cours de conduite
Écran de rétrovision
4-260
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

9. Installer le couvercle supérieur.
10. Insérez les languettes du couvercleinférieur dans les fentes de la
télécommande, puis installez le
couvercle inférieur.
Pneus
Pour des performances optimales, la
sécurité, et l'économie de carburant
maximale, les pneus doivent toujours être
gonflés aux pressions de gonflage
recommandées et respecter également les
limites de charge et la répartition du poids
recommandées.
PRUDENCE
Utilisation de pneus de type différent:
Le fait de conduire avec des pneus de type
différent est dangereux. Cela peut entraîner
une mauvaise maniabilité et de mauvaises
performances de freinage; et cela peut
entraîner une perte de contrôle du véhicule.
Sauf lors de l'utilisation limitée de la roue
de secours à usage temporaire, n'utiliser
que des pneus du même type (radiaux,
ceinturés à carcasse diagonale, à carcasse
diagonale) sur les quatre roues.
Utilisation des pneus de taille incorrecte:
L'utilisation de pneus de dimensions autres
que celles recommandées pour les
véhicules Mazda (page 9-10) est
dangereuse. Cela peut sérieusement
affecter le confort, la conduite, la garde au
sol, le passage de roue et l'indication du
compteur de vitesse. Ceci peut entraîner un
accident. N'utiliser que des pneus de
dimensions spécifiées pour le véhicule.
Entretien
Entretien réalisable par le propriétaire
6-51
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

REMARQUE
Les pneus s'abîment avec le temps, même
si on ne les utilise pas pour rouler sur la
route. Il est généralement recommandé de
remplacer les pneus lorsqu'ils sont vieux
de 6 ans ou plus. La chaleur causée par
l'utilisation en climat chaud ou sous
conditions de forte charge peut accélérer
le processus de vieillissement. Il faut
remplacer le pneu de la roue de secours
quand on remplace les autres pneus, car le
pneu de la roue de secours vieillit aussi.
La date de fabrication du pneu (semaine et
année) est indiquée par un numéro à 4
chiffres.
Se référer à Étiquetage des pneus à la
page 8-31.
▼Remplacement d'une roue
PRUDENCE
N'utiliser que des roues de dimensions
correctes sur ce véhicule:
L'utilisation de roues de dimensions non
spécifiées
pour ce véhicule est dangereuse.
Cela peut affecter le freinage et la conduite,
ce qui peut causer une perte de contrôle du
véhicule et un accident.
AT T E N T I O N
Une roue de dimension autre que celle
spécifiée peut affecter:
 Ajustement du pneu
 Durée de vie de la roue et du roulement
de roue
 Garde au sol
 Espace nécessaire à la chaîne
 Indication du compteur de vitesse
 Alignement des phares
 Hauteur des pare-chocs
 Système de surveillance de pression des
pneus
*
REMARQUE
En cas de remplacement d'une roue,
veiller à ce que la roue neuve soit
équivalente en diamètre, en largeur de
jante et en déport (déport interne/
externe), à la roue d'origine.
Pour plus de détails, s'adresser à un
concessionnaire agréé Mazda.

Un équilibrage correct des roues offre un
meilleur confort de conduite et réduit
l'usure des pneus. Des roues
déséquilibrées peuvent causer des
vibrations et entraîner une usure
irrégulière des pneus.
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.6-55
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

DénominationCapacité
Liquide de refroidis-
sement États-Unis et
Canada
SKYACTIV-G 2.0
7,1 litres (7,5 US qt, 6,2 Imp qt)
SKYACTIV-G 2.5 7,5 litres (7,9 US qt, 6,6 Imp qt)
SKYACTIV-G 2.5T 8,5 litres (9,0 US qt, 7,5 Imp qt)
SKYACTIV-D 2.2 8,7 litres (9,2 US qt, 7,7 Imp qt)
Mexique SKYACTIV-G 2.0
7,6 litres (8,0 US qt, 6,7 Imp qt)
SKYACTIV-G 2.5 7,7 litres (8,1 US qt, 6,8 Imp qt)
SKYACTIV-G 2.5T 8,5 litres (9,0 US qt, 7,5 Imp qt)
Huile de boîte de vitesses manuelle 1,65 litres (1,74 US qt, 1,45 Imp qt)
Liquide de boîte de
vitesses automatique SKYACTIV-G 2.0
7,8 litres (8,2 US qt, 6,9 Imp qt)
SKYACTIV-G 2.5 7,8 litres (8,2 US qt, 6,9 Imp qt)/
8,0 litres (8,5 US qt, 7,0 Imp qt)
SKYACTIV-G 2.5T, SKYACTIV-D 2.2 8,0 litres (8,5 US qt, 7,0 Imp qt)
Huile de boîte de transfert 0,45 litres (0,48 US qt, 0,40 Imp qt)
Huile de différentiel arrière 0,35 litres (0,37 US qt, 0,31 Imp qt)
Réservoir de carbu-
rant FWD
56,0 litres (14,8 US gal, 12,3 Imp gal)
AWD 58,0 litres (15,3 US gal, 12,8 Imp gal)
Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.
▼Dimensions
Dénomination
Spécifications du véhicule
Longueur hors tout 4 550 mm (179,1 po)
Largeur hors tout 1 840 mm (72,4 po)
Hauteur hors tout 1 675 mm (65,9 po)
Voie avant Véhicule avec roues en
acier stylisé de 17 pouces
1 586 mm (62,4 po)
Véhicule avec roues en alu-
minium de 17 pouces 1 596 mm (62,8 po)
Véhicule avec roues en alu-
minium de 19 pouces 1 596 mm (62,8 po)
Voie arrière Véhicule avec roues en
acier stylisé de 17 pouces
1 586 mm (62,4 po)
Véhicule avec roues en alu-
minium de 17 pouces 1 596 mm (62,8 po)
Véhicule avec roues en alu-
minium de 19 pouces 1 596 mm (62,8 po)
Empattement 2 698 mm (106,2 po)
Spécifications
Spécifications
9-6
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Index
DésembueurLunette arrière............................. 4-97
Rétroviseur...................................4-98
Désembueur de lunette arrière.......... 4-97
Désembueur de rétroviseur............... 4-98
Dimensions.......................................... 9-6
Direction assistée............................ 4-133
Dispositif de retenue pour enfant
Catégories de dispositifs de retenue
pour enfant............. ......................2-45
Installation des dispositifs de retenue
pour enfant............. ......................2-51
Installation du dispositif de retenue
pour enfant............. ......................2-45
Précautions concernant les dispositifs
de retenue pour enfa nt................. 2-39
Tableau des différentes positions de
sièges appropriées suivant le système
de dispositif de sécurité pour
enfants..........................................2-47
Dispositif de sécurité pour enfant Dispositifs de sécurité pour enfant
ISOFIX (Mexique)...................... 2-60
Dispositifs de sécurité pour enfant
LATCH (sauf Mexique).............. 2-60
E
Enregistrement des données de
véhicule............................................. 8-27
Enregistreur de données de
conduite........ .............................. ....... 8-25
Entretien Informations...................................6-2
Périodique...................................... 6-4
Entretien de l'habitacle...................... 6-76 Entretien des ceintures de
sécurité......................................... 6-76
Entretien des panneaux............... 6-78
Entretien des pièces en
plastique....................................... 6-78
Entretien de la sellerie................. 6-77
Entretien de la sell erie en cuir..... 6-77
Entretien de la sellerie en
vinyle........................................... 6-77
Entretien de l'affichage de conduite
active............................................6-78
Entretien du haut du tableau de bord
(rembourrage mou)... ................... 6-78
Nettoyage des tapis de
plancher....................................... 6-79
Nettoyage des vitres de
l'habitacle..................................... 6-79
Entretien extérieur... .......................... 6-69
Entretien des parties métalliques
brillantes...................................... 6-73
Entretien des pièces en
plastique....................................... 6-75
Entretien des roues en
aluminium.................................... 6-74
Entretien du fini...........................6-70
Entretien périodique... ......................... 6-4
Entretien réalisable par le propriétaire
Fermer le capot............................6-24
Ouvrir le capot..... ....................... 6-23
Précautions concernant l'entretien
réalisable par le propriétaire........ 6-21
Remplacement de la pile de la
clé.................................................6-47
Vue générale du compartiment
moteur.......................................... 6-25
Essuie-glace
Remplacement des balais d'essuie-
glace de pare-brise.......................6-40
Remplacement du balai d'essuie-glace
de lunette arrière..........................6-43
Essuie-glaces de pare -brise............... 4-93
Essuie-glace de lunette arrière.......... 4-96
Éclairages au pavillo n..................... 5-107
Éclairages intérieurs........................ 5-107 Éclairages au pavillon............... 5-107
10-5
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19
