key MAZDA MODEL CX-5 2020 Manuel du propriétaire (in French)

Noter aussi le numéro de code et le garder
dans un endroit séparé, sécuritaire et
commode, mais pas dans le véhicule.

Si une clé (clé auxiliaire) est perdue,
s'adresser à un concessionnaire agréé
Mazda en s'assurant d'avoir le code de la
clé avec soi.
Plaque de
numéro de
code de la clé
Système d'ouverture àtélécommande
Ce système utilise les touches de clé pour
commander à distance le verrouillage et le
déverrouillage des portières et du hayon,
ainsi que l'ouverture/fermeture du hayon.
Le système peut démarrer le moteur sans
avoir à sortir la clé de votre sac ou de
votre poche.
Il peut également vous aider à demander
de l'aide ou une assistance.
Ces fonctions commandent également le
système antivol, pour les véhicules
équipés du système antivol.

Les dysfonctionnements du système ou les
avertissements sont indiqués par les
voyants ou les bips sonores suivants.
Pour des véhicules équipés d'un tableau de
bord de type A/type B, vérifier le message
affiché pour plus d'informations, et si
nécessaire, faire inspecter le véhicule par
un concessionnaire agréé Mazda,
conformément à l'indication.
Voyant KEY (rouge)
Se référer à S'adresser à un
concessionnaire agréé Mazda pour faire
inspecter le véhicule, page 7-30.
Se référer à Mesures correctives à la
page 7-37.
Avertisseur sonore du contacteur non
coupé (STOP)
Se référer à Avertisseur sonore du
contacteur non coupé (STOP) à la page
7-49.
Avertisseur sonore de la clé retirée du
véhicule
Se référer à Avertisseur sonore de la clé
retirée du véhicule à la page 7-49.
Avant de conduire
Clés
3-4
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

En cas de problème avec la clé, s'adresser
à un concessionnaire agréé Mazda.

Si votre clé est perdue ou volée, consultez
un concessionnaire agréé Mazda dès que
possible pour un remplacement et pour
rendre la clé perdue ou volée inopérante.
ATTENTION
Les équipements radio de ce type sont
réglementés par des lois aux États-Unis.
Les changements ou modifications non
spécifiquement approuvés par l'entité
responsable de la conformité peuvent
annuler le droit de l'utilisateur de faire
fonctionner cet appareil.
REMARQUE
Le fonctionnement du système
d'ouverture à télécommande peut varier
selon les conditions locales.
Le système d'ouverture à télécommande
est pleinement opérationnel
(verrouillage/déverrouillage de portière/
hayon) lorsque le contacteur est sur la
position d'arrêt. Le système ne
fonctionne pas lorsque le contacteur se
trouve sur une position autre que la
position d'arrêt.
Si la clé ne fonctionne pas lorsqu'une
touche est pressée, ou si la plage de
fonctionnement est réduite, la pile est
peut-être faible. Pour installer une
nouvelle pile, se référer à Remplacement
de la pile de la clé (page 6-47).
La pile a une durée de vie d'environ 1
an. Remplacer la pile par une nouvelle
si le témoin KEY (vert) clignote sur le
tableau de bord (pour les véhicules
équipés d'un tableau de bord de type A/
type B (page 4-15, 4-34), les
messages s'affichent sur celui-ci). Il est
recommandé de remplacer la pile
environ une fois par an parce que le
voyant/témoin KEY peut ne pas
s'allumer ou clignoter en fonction du
taux de décharge de la pile.
Des clés supplémentaires sont
disponibles chez un concessionnaire
agréé Mazda. Pour chaque véhicule, au
maximum 6 clés sont fournies pour
bénéficier des fonctions de la
télécommande. Apporter toutes les clés
au concessionnaire agréé Mazda
lorsque des clés supplémentaires sont
nécessaires.
▼Télécommande
Ty p e A
Touches
de
fonctionne
ment
Témoin de fonctionnement
Avant de conduire
Clés
3-5
CX-5_8HX7-FC-19I_Edition2_old
2019-11-5 19:43:19

Les fonctions du système du bouton de
démarrage du moteur (fonction qui peut
démarrer le moteur en ne portant que la
clé) peuvent être désactivées afin de
prévenir tout effet indésirable possible
sur un utilisateur portant un stimulateur
cardiaque ou un autre appareil médical.
Si le système est désactivé, il vous sera
impossible de démarrer le moteur avec
la clé. S'adresser à un concessionnaire
agréé Mazda pour plus de détails. Si les
fonctions du système du bouton de
démarrage du moteur ont été
désactivées, il vous sera possible de
démarrer le moteur en suivant la
procédure indiquée quand la pile de la
clé est morte.
Se référer à Fonction de démarrage du
moteur lorsque la pile de la clé est à
plat à la page 4-9.
Après le démarrage d'un moteur froid,
la vitesse du moteur augmente et le bruit
du compartiment à moteur est audible.
Ceci permet d'améliorer la purification
des gaz d'échappement et n'indique pas
un dysfonctionnement des pièces.
Le démarrage du moteur est commandé
par le système d'allumage de bougie.
Ce système est conforme à tous les
règlements du Standard Canadien
d'Équipements Source d'Interférence
régissant la puissance de la pulsation du
champ électrique des parasites radio.
1. Veiller à avoir la clé sur soi.
2. Tous les occupants du véhicule doivent attacher leur ceinture.
3. Veiller à ce que le frein de
stationnement soit appliqué.
4. Continuer à appuyer fermement sur la pédale de frein jusqu'à ce que le
moteur soit complètement lancé.
5.(Boîte de vitesses manuelle)
Continuer à appuyer fermement sur la
pédale d'embrayage jusqu'à ce que le
moteur soit complètement lancé.
(Boîte de vitesses automatique)
Mettre le levier sélecteur en plage P. Si
l'on est obligé de redémarrer le moteur
alors que le véhicule est en
mouvement, placer le levier sélecteur
en plage N.
REMARQUE
(Boîte de vitesses manuelle)
Le démarreur ne fonctionne que si la
pédale d'embrayage est
suffisamment enfoncée.
(Boîte de vitesses automatique)
Le démarreur ne fonctionne pas si le
levier sélecteur n'est pas en position
P ou N et si la pédale de frein n'est
pas suffisamm ent enfoncée.
6. Vérifier que le témoin KEY (vert) (si
le véhicule en est équipé) du combiné
d'instruments et le témoin du bouton
de démarrage du moteur (vert) sont
allumés.
Témoin
Bouton de démarrage
du moteur
En cours de conduite
Démarrage/Arrêt du moteur
4-6
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

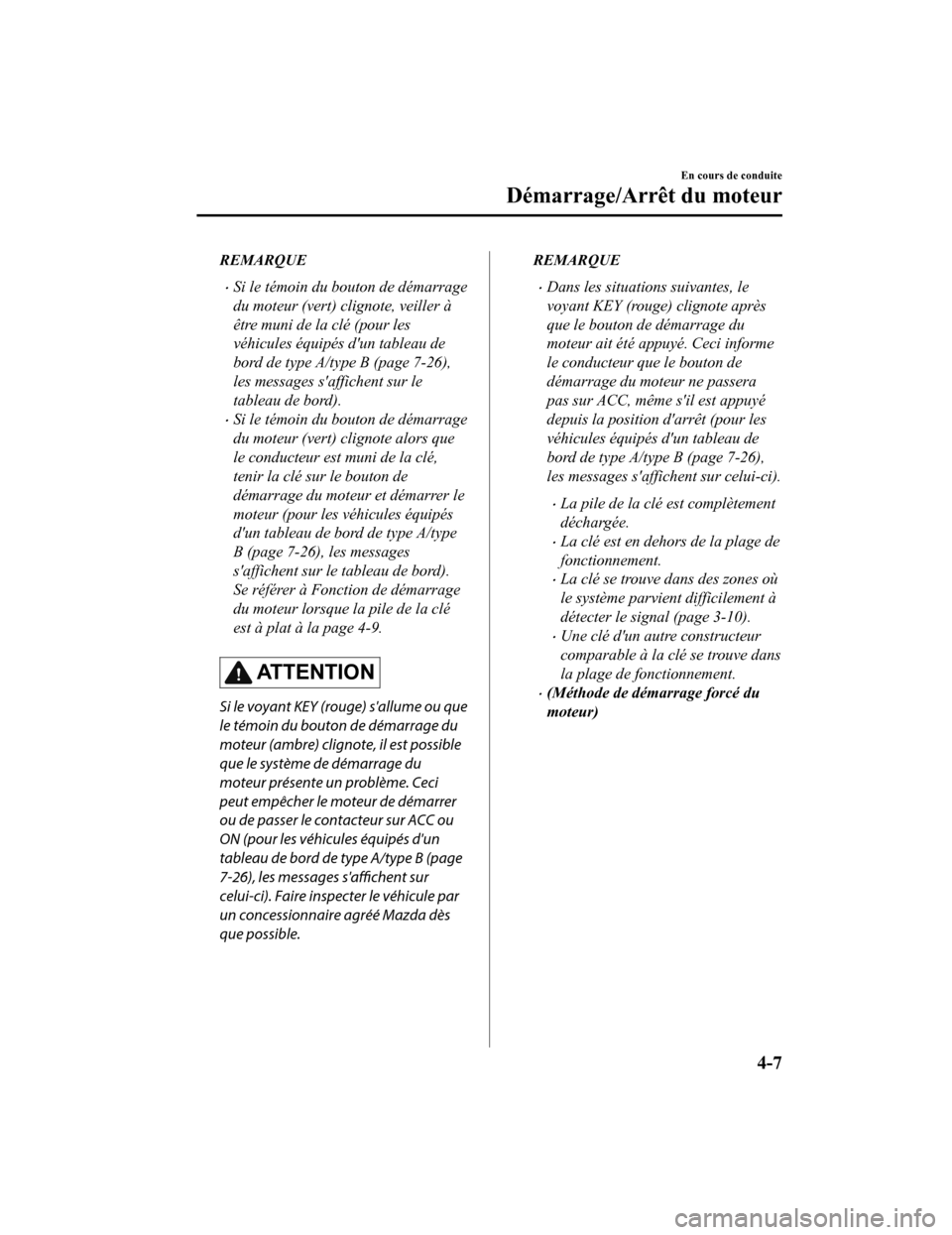

REMARQUE
Si le témoin du bouton de démarrage
du moteur (vert) clignote, veiller à
être muni de la clé (pour les
véhicules équipés d'un tableau de
bord de type A/type B (page 7-26),
les messages s'affichent sur le
tableau de bord).
Si le témoin du bouton de démarrage
du moteur (vert) clignote alors que
le conducteur est muni de la clé,
tenir la clé sur le bouton de
démarrage du moteur et démarrer le
moteur (pour les véhicules équipés
d'un tableau de bord de type A/type
B (page 7-26), les messages
s'affichent sur le tableau de bord).
Se référer à Fonction de démarrage
du moteur lorsque la pile de la clé
est à plat à la page 4-9.
AT T E N T I O N
Si le voyant KEY (rouge) s'allume ou que
le témoin du bouton de démarrage du
moteur (ambre) clignote, il est possible
que le système de démarrage du
moteur présente un problème. Ceci
peut empêcher le moteur de démarrer
ou de passer le contacteur sur ACC ou
ON (pour les véhicules équipés d'un
tableau de bord de type A/type B (page
7-26), les messages s'affichent sur
celui-ci). Faire inspecter le véhicule par
un concessionnaire agréé Mazda dès
que possible.
REMARQUE
Dans les situations suivantes, le
voyant KEY (rouge) clignote après
que le bouton de démarrage du
moteur ait été appuyé. Ceci informe
le conducteur que le bouton de
démarrage du moteur ne passera
pas sur ACC, même s'il est appuyé
depuis la position d'arrêt (pour les
véhicules équipés d'un tableau de
bord de type A/type B (page 7-26),
les messages s'affichent sur celui-ci).
La pile de la clé est complètement
déchargée.
La clé est en dehors de la plage de
fonctionnement.
La clé se trouve dans des zones où
le système parvient difficilement à
détecter le signal (page 3-10).
Une clé d'un autre constructeur
comparable à la clé se trouve dans
la plage de fonctionnement.
(Méthode de démarrage forcé du
moteur)
En cours de conduite
Démarrage/Arr êt du moteur
4-7
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Si le voyant KEY (rouge) s'allume ou
si le témoin du bouton de démarrage
du moteur (ambre) clignote, cela
peut indiquer un problème dans le
système de démarrage du moteur
lors de l'utilisation habituelle du
démarrage (pour les véhicules
équipés d'un tableau de bord de type
A/type B (page 7-26), les messages
s'affichent sur le tableau de bord).
Faire inspecter le véhicule par un
concessionnaire agréé Mazda dès
que possible. Le moteur peut alors
être démarré de force. Maintenir le
bouton de démarrage du moteur
jusqu'au démarrage du moteur.
D'autres procédures de démarrage
du moteur, telles que la présence de
la clé dans la cabine et l'activation
de la pédale d'embrayage (boîte de
vitesses manuelle) ou de la pédale de
frein (boîte de vitesses automatique),
doivent être respectées.
Lorsque l'on force le démarrage du
moteur, le voyant KEY (rouge) (si le
véhicule en est équipé) reste allumé
et le témoin du bouton de démarrage
du moteur (ambre) continuer à
clignoter.
(Boîte de vitesses automatique)
Lorsque le levier sélecteur est sur la
position de point mort (N), le témoin
KEY (vert) (si le véhicule en est
équipé) et le témoin du bouton de
démarrage du moteur (vert) ne
s'allument pas.
7. Appuyer sur le bouton de démarrage du moteur une fois que le témoin KEY
(vert) (si le véhicule en est équipé) du
combiné d'instruments et que le témoin
du bouton de démarrage du moteur
(vert) sont tous deux allumés.
REMARQUE
Une fois que le moteur a démarré, le
témoin du bouton poussoir de
démarrage (ambre) s'éteint et le
contacteur commute en position ON.
(SKYACTIV-G 2.0, SKYACTIV-G
2.5, SKYACTIV-G 2.5T)
Une fois qu'on a appuyé sur le
bouton de démarrage du moteur et
avant que le moteur ait démarré, le
son du moteur de la pompe à
essence fonctionnant près du
réservoir d'essence se fait entendre;
ceci n'indique pas une anomalie de
fonctionnement.
(SKYACTIV-D 2.2)
Le démarreur ne commence à
tourner que quand le témoin de
préchauffage s'éteint.
Si le contacteur est laissé en ON
pendant une période prolongée
sans que le moteur tourne une fois
que les bougies de préchauffage
sont chauffées, les bougies de
préchauffage peuvent se
réchauffer à nouveau, ce qui
allume le témoin de préchauffage.
Lors du démarrage du moteur, ne
pas relâcher la pédale de frein
jusqu'à ce que le témoin de
préchauffage dans le tableau de
bord s'éteigne et que le moteur
démarre, après avoir appuyé sur
le bouton de démarrage du
moteur.
En cours de conduite
Démarrage/Arrêt du moteur
4-8
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Pour changer la position de contact
sans démarrer le moteur, effectuer
les opérations suivantes après que le
témoin du bouton de démarrage du
moteur (vert) s'allume.
1. Relâcher la pédale d'embrayage(boîte de vitesses manuelle) ou la
pédale de frein (boîte de vitesses
automatique).
2. Appuyer sur le bouton de démarrage du moteur pour
passer à la position de contact.
Le contacteur passe
successivement dans l'ordre aux
positions ACC, ON et d'arrêt à
chaque fois que l'on appuie sur
le bouton de démarrage du
moteur. Pour passer à la position
de contact à nouveau,
recommencer l'opération depuis
le début.
▼Opération d'urgence pour le
démarrage du moteur
Si le voyant KEY (rouge) s'allume ou si le
témoin du bouton de démarrage du moteur
(ambre) clignote, cela peut indiquer un
problème dans le système de démarrage du
moteur lors de l'utilisation habituelle du
démarrage (pour les véhicules équipés
d'un tableau de bord de type A/type B
(page 7-26), les messages s'affichent sur
le tableau de bord). Faire inspecter le
véhicule par un concessionnaire agréé
Mazda dès que possible. Le moteur peut
alors être démarré de force. Maintenir le
bouton de démarrage du moteur jusqu'au
démarrage du moteur. D'autres procédures
de démarrage du moteur, telles que la
présence de la clé dans la cabine et
l'activation de la pédale d'embrayage
(boîte de vitesses manuelle) ou la pédale
de frein (boîte de vitesses automatique),
doivent être respectées.
En cours de conduite
Démarrage/Arr
êt du moteur
4-11
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Arrêt du moteur
PRUDENCE
Ne pas couper le moteur lorsque le véhicule
est en mouvement:
Il est dangereux de couper le moteur
pendant que le véhicule se déplace pour
toute raison autre qu'un cas d'urgence. Si
l'on arrête le moteur pendant que le
véhicule se déplace, ceci réduira sa
capacité de freinage en raison de la perte
de puissance de la direction assistée, et un
accident et des blessures graves risqueront
alors de s'ensuivre.
1. Arrêter complètement le véhicule.
2.(Boîte de vitesses manuelle)
Passer au point mort et appliquer le
frein de stationnement.
(Boîte de vitesses automatique)
Mettre le levier sélecteur sur la
position P et appliquer le frein de
stationnement.
3. Appuyer sur le bouton de démarrage du moteur pour arrêter le moteur. Le
contacteur est sur la position d'arrêt.
AT T E N T I O N
Lorsque le conducteur quitte le véhicule,
vérifier que le bouton de démarrage du
moteur est en position d'arrêt.
 (SKYACTIV-D 2.2)
Si le moteur est démarré et arrêté à
plusieurs reprises avant sa mise à
température, le moteur peut accélérer
lorsque le véhicule est arrêté afin de
nettoyer l’intérieur du moteur. Ne pas
arrêter le moteur avant qu'il ne revienne
à son régime de fonctionnement normal.
REMARQUE
(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Il est possible que le ventilateur de
refroidissement du compartiment moteur
continue à fonctionner pendant quelques
minutes une fois que le contacteur a été
tourné de ON à OFF, et ce, que le
climatiseur soit allumé ou éteint, afin de
refroidir rapidement le compartiment
moteur.
Si le système détecte que la puissance
restante de la pile de la clé est
insuffisante lorsqu e le contact est
permuté de ON sur ACC ou OFF, il est
indiqué ce qui suit.
Remplacer par une pile neuve avant que
la clé ne devienne inutilisable.
Se référer à Remplacement de la pile de
la clé à la page 6-47.
(Véhicule équipé d'un tableau de bord
de type A/B)
Un message est affiché à l'écran du
tableau de bord.
(Véhicule équipé d'un tableau de bord
de type C)
Le témoin KEY (vert) du tableau de bord
clignote pendant environ 30 secondes.
Se référer à Mesures correctives à la
page 7-37.
(Boîte de vitesses automatique)
Si le moteur est coupé lorsque le levier
sélecteur se trouve sur une plage autre
que P, le contacteur se place en position
ACC.
En cours de conduite
Démarrage/Arrêt du moteur
4-12
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

SignalPrudence Page
Indication d'avertissement/voyant du frein de stationnement électrique
(EPB)*17-30
Voyant d'anomalie du moteur*17-30
*Voyant/indication d'avertissement du sy stème de réduction catalytique sé-
lective (SCR)*17-30
Indication d'avertissement de bo îte de vitesses automatique 7-30
*Indication d'avertissement AWD 7-30
Voyant du système de coussins d'air/
dispositif de prétension de ceinture de
sécurité avant*17-30
Voyant du système de surve illance de pression des pneus*1
Clignotant
7-30
S'allume 7-37
(Orange/blanc) Indication d'avertissement KEY Orange
7-30
Blanc 7-37
(Ambre) Indication d'avertissement/voyant du système de commande des feux de
route (HBC)*17-30
Indication d'avertissement de surveillance des angles morts (BSM)
7-30
(Ambre)Indication d'avertissement du régula
teur de vitesse à radar Mazda avec
fonction Stop & Go (MRCC avec fonction Stop & Go) 7-30
Témoin d’avertissement du système d'ai
de au suivi de voie (LAS)/Avertis-
seur de changement de file (LDWS) 7-30
Voyant DEL des phares*17-30
Indication d'avertissement d'assistance au
freinage intelligent/d'aide au frei-
nage intelligent en mode urbain (SBS/SCBS) 7-37
Indication d'avertissement/voyant de niveau bas de carburant
7-37
Indication d'avertissement/voyant de vérification du bouchon du réservoir
de carburant*17-37
Voyant de niveau d'huile moteur*17-37
Voyant de ceinture de sécurité (siège avant) 7-37
En cours de conduite
Tableau de bord et affichage
*Certains modèles.4-29
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

SignalPrudence Page
Indication d'avertissement/voyant principal 7-30
Indication d'avertissement/voyant du frein de stationnement électrique
(EPB)*17-30
Voyant d'anomalie du moteur*17-30
*Voyant/indication d'avertissement du sy stème de réduction catalytique sé-
lective (SCR)*17-30
Indication d'avertissement de boîte de vitesses automatique 7-30
*Indication d'avertissement AWD7-30
Voyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant*17-30
*Voyant du système de surveillance de pression des pneus*1
Clignotant
7-30
S'allume 7-37
(Orange/blanc) Indication d'avertissement KEY Orange
7-30
Blanc 7-37
(Ambre)
*Indication d'avertissement/voyant du système de commande des feux de
route (HBC)*17-30
*Indication d'avertissement de surv eillance des angles morts (BSM) 7-30
(Ambre)
*Indication d'avertissement du régulateur de vitesse à radar Mazda avec
fonction Stop & Go (MRCC avec fonction Stop & Go) 7-30
*Témoin d’avertissement du système d'ai
de au suivi de voie (LAS)/Avertis-
seur de changement de file (LDWS) 7-30
Voyant DEL des phares*17-30
*Indication d'avertissement d'assistan
ce au freinage intelligent/d'aide au
freinage intelligent en mode urbain (SBS/SCBS) 7-37
Indication d’avertissement de bas niveau de carburant
7-37
Indication d'avertissement/voyant de vérification du bouchon du réservoir
de carburant*17-37
En cours de conduite
Tableau de bord et affichage
4-46*Certains modèles.
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

SignalPrudence Page
Voyant du frein de stationnement électrique (EPB)*17-30
(Rouge)Voyant de demande de fonctionne
ment de la pédale de frein
*1
Clignotant
4-114
Ronfleur et cli- gnotement 7-30
Voyant d'anomalie du moteur*17-30
*Voyant de boîte de vitesses automatique*17-30
*Voyant du système toutes roues motrices (AWD) 7-30
Voyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant*17-30
*Voyant du système de surveillance de pression des pneus*1
Clignotant
7-30
S'allume 7-37
(Rouge) Voyant KEY
*1
S'allume
7-30
Clignotant 7-37
Voyant DEL des phares*17-30
(Ambre)
*Voyant d'aide au freinage in telligent en mode urbain (SCBS)*17-37
Voyant de niveau bas de carburant 7-37
Voyant de vérification du bouchon du réservoir de carburant*17-37
Voyant de niveau d'huile moteur*17-37
Voyant de ceinture de sécurité (siège avant) 7-37
(Rouge)Voyant de ceinture de sécu
rité (siège arrière) 7-37
*Voyant de niveau bas de liquide de lave-glace 7-37
En cours de conduite
Tableau de bord et affichage
4-62*Certains modèles.
CX-5_8HX7-FC-19I_Edition2_old
2019-11-5 19:43:19
