engine MAZDA MODEL CX-7 2008 Manuel du propriétaire (in French)

Black plate (375,1)

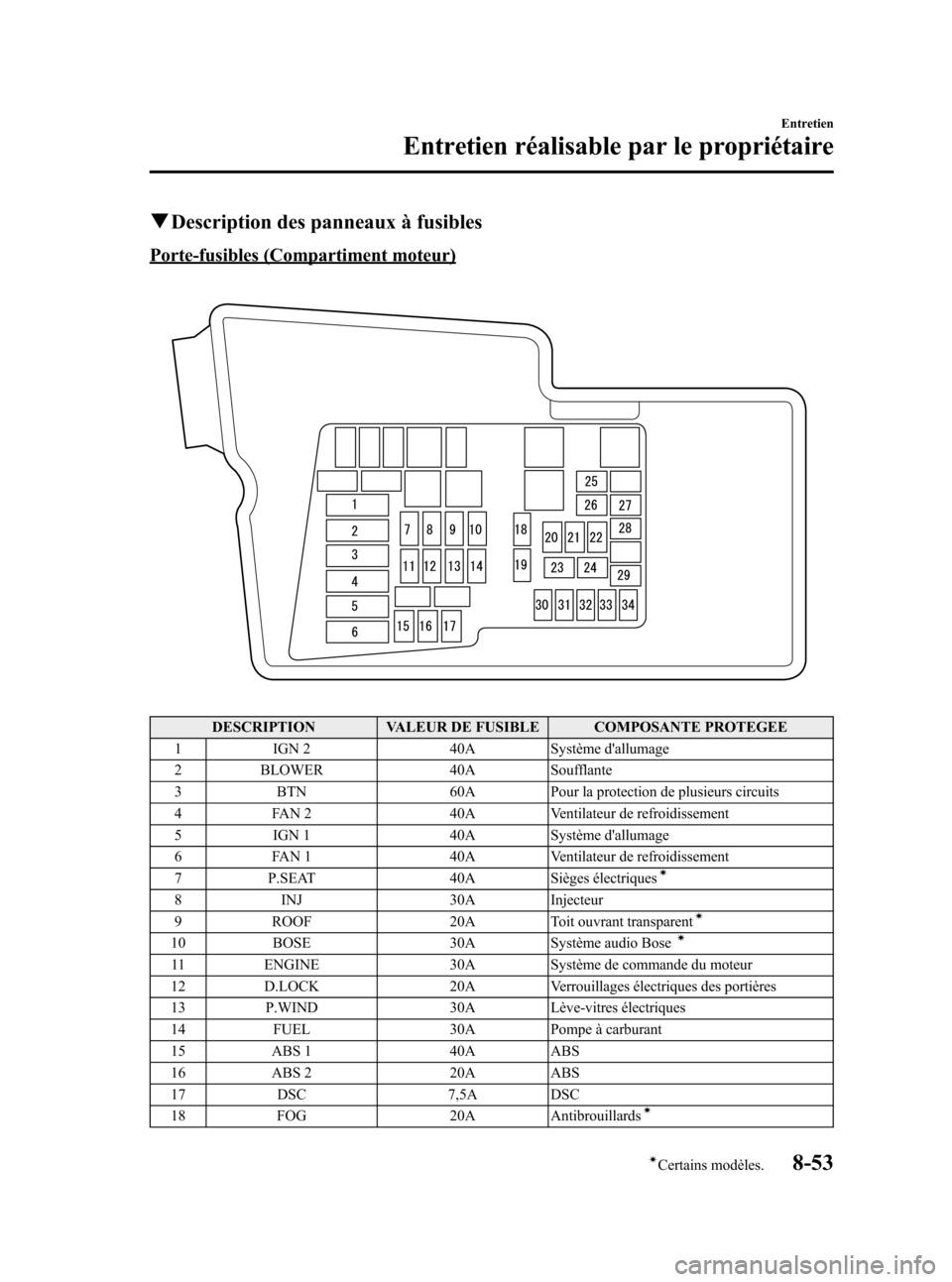

qDescription des panneaux à fusibles
Porte-fusibles (Compartiment moteur)
DESCRIPTION VALEUR DE FUSIBLE COMPOSANTE PROTEGEE
1 IGN 2 40A Système d'allumage
2 BLOWER 40A Soufflante
3 BTN 60A Pour la protection de plusieurs circuits
4 FAN 2 40A Ventilateur de refroidissement
5 IGN 1 40A Système d'allumage
6 FAN 1 40A Ventilateur de refroidissement
7 P.SEAT 40A Sièges électriques
í
8 INJ 30A Injecteur
9 ROOF 20A Toit ouvrant transparentí
10 BOSE 30A Système audio Boseí
11 ENGINE 30A Système de commande du moteur
12 D.LOCK 20A Verrouillages électriques des portières
13 P.WIND 30A Lève-vitres électriques
14 FUEL 30A Pompe à carburant
15 ABS 1 40A ABS
16 ABS 2 20A ABS
17 DSC 7,5A DSC
18 FOG 20A Antibrouillards
í
Entretien
Entretien réalisable par le propriétaire
8-53íCertains modèles. CX-7_8X60-EC-07E_Edition2 Page375
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (377,1)
DESCRIPTION VALEUR DE FUSIBLE COMPOSANTE PROTEGEE
2 OUTLET 2 15A Prise des accessoires
3 P.MIR 7,5A Rétroviseur à commande à distance
4 WIPER 30A Essuie-glace et lave-glace de pare-brise
5 M.DEF 7,5A Dégivreur de rétroviseur
í
6 ENG BAR 3 7,5A Débitmètre d'air, soupape de commande EGR
7 P.WIND 15A Lève-vitres électriques
8 A/B 7,5A Système de retenue avancé
9 ENGINE 15A Système de commande du moteur
10 METER 10A Combiné d'instruments
11 ROOM 15A Système audio, éclairage au pavillon
12 ILLUMI 10A Eclairage du tableau de bord
13 SEAT 20A Chauffage de siège
í
14 A/C 10A Climatiseurí
15 R.WIP 10A Essuie-glace et lave-glace de lunette arrière
Entretien
Entretien réalisable par le propriétaire
8-55íCertains modèles. CX-7_8X60-EC-07E_Edition2 Page377
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E
