Page 130 of 494

Black plate (130,1)
REMARQUElLes lèves-vitre électriques ne peuvent pas
être ouverts ou fermés de l'extérieur dans
les conditions suivantes:
lUne portière ou le hayon est ouverte.lLa clé est introduite dans le contacteur
d'allumage.
l(Avec clé avancée)
Le bouton de démarrage est sur une
position autre que LOCK.
lIl est possible que les lève-vitres électriques
ne se ferment pas complètement. S'assurer
que toutes les vitres sont bien fermées.
Si les lèves-vitre électriques ne peuvent se
fermer complètement, actionner chaque
interrupteur de lève-vitre électrique de
l'intérieur du véhicule. Après avoir fermé
les fenêtres de l'extérieur du véhicule,
vérifier qu'elles sont complètement fermées.
Ouverture
Comme personne n'aime entrer dans un
véhicule surchauffé, Mazda a présenté une
fonction d'ouverture des deux vitres avant
et du toit ouvrant transparent lorsqu'on
approche du véhicule, afin de laisser
pénétrer l'air avant qu'on entre dans le
véhicule.
PRUDENCE
Utiliser la fonction de vitre
automatique uniquement quand on est
certain que le véhicule est en lieu sûr:Ne pas laisser les enfants jouer avec
les clés. S'ils ouvrent la vitre à votre
insu, les vitres ouvertes ne
manqueront pas de tenter
d'éventuels voleurs, davantage
encore que des portières non
verrouillées.
Les vitres peuvent être ouvertes pour aérer
l'habitacle avant d'entrer dans le véhicule. Avec touche de déverrouillage (Système
d'ouverture à télécommande)
Appuyer une fois sur la touche de
déverrouillage de la télécommande,
appuyer de nouveau sur la touche au bout
de 1,5 secondes et la maintenir enfoncée.
Une fois les portières et hayon
déverrouillés, les deux vitres avant et le
toit ouvrant transparent se ferment lorsque
la touche de déverrouillage est enfoncée.
Pour arrêter l'ouverture des vitres et du
toit ouvrant transparent, relâcher la
touche.
Si l'on effectue à nouveau l'opération
depuis le début, les vitres et le toit ouvrant
transparent s'ouvrent.
Clé avancée
Touche de
panique
Touche de
déverrouillage
Touche de verrouillage
Clé de type escamotable
Touche de verrouillage
Touche de
déverrouillage
Touche de panique
Témoin de
fonctionnement
3-42
Bien connaître votre Mazda
Portières et serrures
CX-7_8Z61-EC-08D_Edition2 Page130
Friday, June 20 2008 12:17 AM
Form No.8Z61-EC-08D
Page 137 of 494

Black plate (137,1)
REMARQUE
Si la procédure de réinitialisation est effectuée
pendant que le toit ouvrant transparent est en
position de coulissement (ouverture partielle),
le toit se fermera avant que l'arrière s'ouvre en
s'inclinant.
3. Répéter la procédure de l'étape 2.L'arrière du toit ouvrant transparent
s'ouvre en s'inclinant jusqu'à la position
complètement ouverte, puis se ferme
légèrement.
qUtilisation du toit ouvrant avec le
moteur éteint
Le toit ouvrant transparent peut être
actionné jusqu'à environ 40 secondes
après que le contacteur d'allumage soit
tourné de la position ON à la position
ACC ou LOCK avec toutes les portières
fermées. Si une des portières est ouverte,
le toit ouvrant transparent ne fonctionnera
plus.
REMARQUE
Pour l'utilisation du toit ouvrant transparent
avec le moteur éteint, l'interrupteur doit être
maintenu fermement jusqu'à ce que le toit
ouvrant transparent soit fermé, car la fonction
de fermeture automatique n'opérera pas.
qOuverture/fermeture du toit ouvrant
transparent depuis l'extérieur
Le toit ouvrant transparent peut être
ouvert ou fermé depuis l'extérieur après la
fermeture des portières et du hayon.
PRUDENCE
S'assurer que rien ne se trouve sur la
trajectoire du toit ouvrant transparent
avant de le fermer:
La fermeture du toit ouvrant
transparent présente certains
dangers. Les mains, la tête ou même
le cou d'une personne peuvent être
coincés par le toit ouvrant
transparent, ce qui peut entraîner des
blessures graves ou mortelles.
Cet avertissement s'applique en
particulier aux enfants et aux
animaux de compagnie.
REMARQUE
lLe toit ouvrant transparent ne peut pas être
ouvert ou fermé de l'extérieur dans les
conditions suivantes:
lUne portière ou le hayon est ouverte.lLa clé est introduite dans le contacteur
d'allumage.
l(Avec clé avancée)
Le bouton de démarrage est enfoncé
dans le contacteur d'allumage.
lIl est possible que le toit ouvrant
transparent ne se ferme pas complètement.
S'assurer que le toit ouvrant transparent est
fermé.
Si le toit ouvrant transparent ne peut pas se
fermer complètement, actionner
l'interrupteur d'inclinaison/ouverture du
toit ouvrant transparent depuis l'intérieur
du véhicule.
Après avoir fermé le toit ouvrant
transparent de l'extérieur du véhicule,
vérifier qu'il est bien complètement fermé.
Bien connaître votre Mazda
Portières et serrures
3-49
CX-7_8Z61-EC-08D_Edition2 Page137
Friday, June 20 2008 12:17 AM
Form No.8Z61-EC-08D

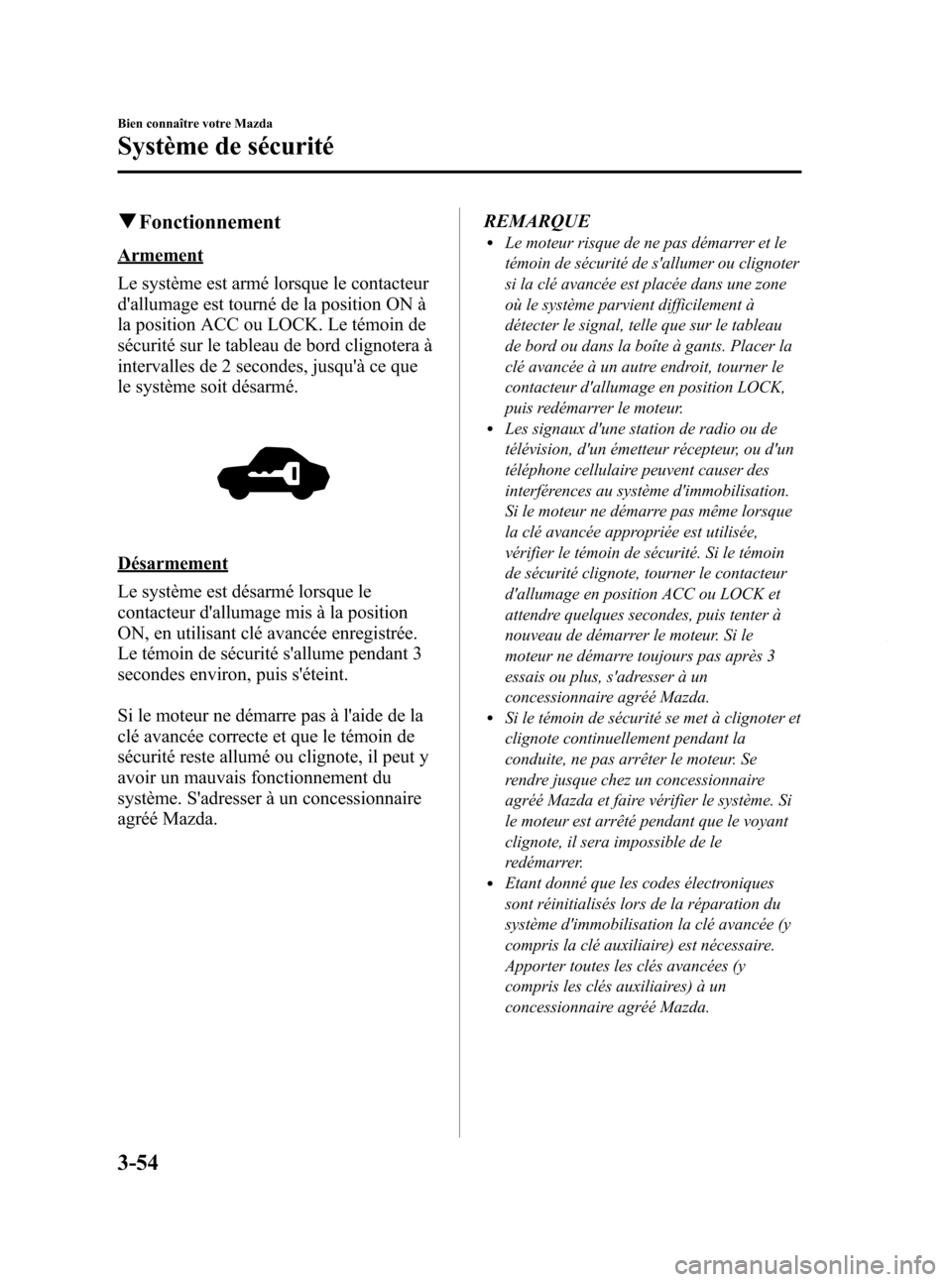

Page 142 of 494

Black plate (142,1)
qFonctionnement
Armement
Le système est armé lorsque le contacteur
d'allumage est tourné de la position ON à
la position ACC ou LOCK. Le témoin de
sécurité sur le tableau de bord clignotera à
intervalles de 2 secondes, jusqu'à ce que
le système soit désarmé.
Désarmement
Le système est désarmé lorsque le
contacteur d'allumage mis à la position
ON, en utilisant clé avancée enregistrée.
Le témoin de sécurité s'allume pendant 3
secondes environ, puis s'éteint.
Si le moteur ne démarre pas à l'aide de la
clé avancée correcte et que le témoin de
sécurité reste allumé ou clignote, il peut y
avoir un mauvais fonctionnement du
système. S'adresser à un concessionnaire
agréé Mazda. REMARQUE
lLe moteur risque de ne pas démarrer et le
témoin de sécurité de s'allumer ou clignoter
si la clé avancée est placée dans une zone
où le système parvient difficilement à
détecter le signal, telle que sur le tableau
de bord ou dans la boîte à gants. Placer la
clé avancée à un autre endroit, tourner le
contacteur d'allumage en position LOCK,
puis redémarrer le moteur.
lLes signaux d'une station de radio ou de
télévision, d'un émetteur récepteur, ou d'un
téléphone cellulaire peuvent causer des
interférences au système d'immobilisation.
Si le moteur ne démarre pas même lorsque
la clé avancée appropriée est utilisée,
vérifier le témoin de sécurité. Si le témoin
de sécurité clignote, tourner le contacteur
d'allumage en position ACC ou LOCK et
attendre quelques secondes, puis tenter à
nouveau de démarrer le moteur. Si le
moteur ne démarre toujours pas après 3
essais ou plus, s'adresser à un
concessionnaire agréé Mazda.
lSi le témoin de sécurité se met à clignoter et
clignote continuellement pendant la
conduite, ne pas arrêter le moteur. Se
rendre jusque chez un concessionnaire
agréé Mazda et faire vérifier le système. Si
le moteur est arrêté pendant que le voyant
clignote, il sera impossible de le
redémarrer.
lEtant donné que les codes électroniques
sont réinitialisés lors de la réparation du
système d'immobilisation la clé avancée (y
compris la clé auxiliaire) est nécessaire.
Apporter toutes les clés avancées (y
compris les clés auxiliaires) à un
concessionnaire agréé Mazda.
3-54
Bien connaître votre Mazda
Système de sécurité
CX-7_8Z61-EC-08D_Edition2 Page142
Friday, June 20 2008 12:17 AM
Form No.8Z61-EC-08D

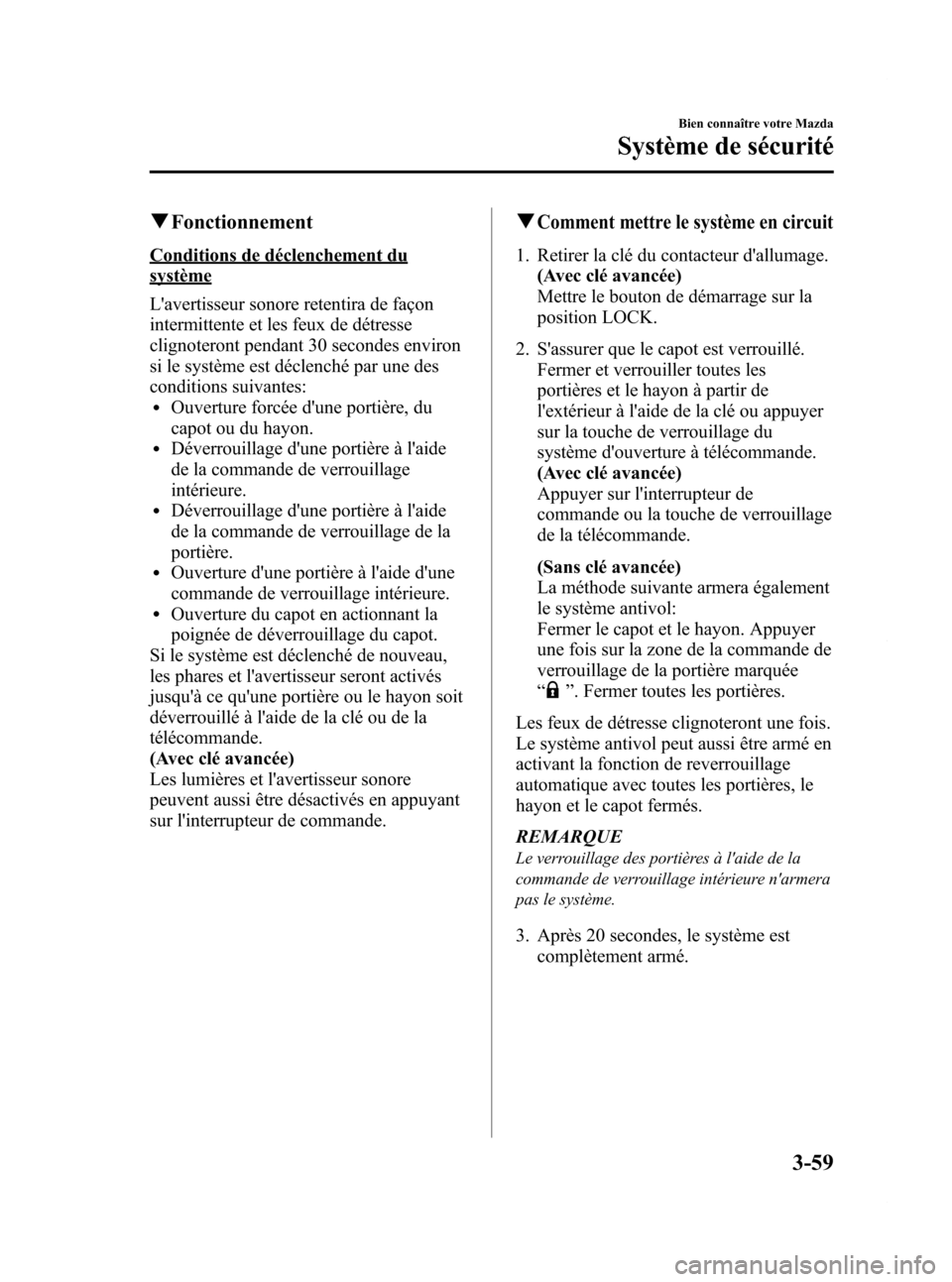

Page 147 of 494

Black plate (147,1)
qFonctionnement
Conditions de déclenchement du
système
L'avertisseur sonore retentira de façon
intermittente et les feux de détresse
clignoteront pendant 30 secondes environ
si le système est déclenché par une des
conditions suivantes:
lOuverture forcée d'une portière, du
capot ou du hayon.
lDéverrouillage d'une portière à l'aide
de la commande de verrouillage
intérieure.
lDéverrouillage d'une portière à l'aide
de la commande de verrouillage de la
portière.
lOuverture d'une portière à l'aide d'une
commande de verrouillage intérieure.
lOuverture du capot en actionnant la
poignée de déverrouillage du capot.
Si le système est déclenché de nouveau,
les phares et l'avertisseur seront activés
jusqu'à ce qu'une portière ou le hayon soit
déverrouillé à l'aide de la clé ou de la
télécommande.
(Avec clé avancée)
Les lumières et l'avertisseur sonore
peuvent aussi être désactivés en appuyant
sur l'interrupteur de commande.
qComment mettre le système en circuit
1. Retirer la clé du contacteur d'allumage. (Avec clé avancée)
Mettre le bouton de démarrage sur la
position LOCK.
2. S'assurer que le capot est verrouillé. Fermer et verrouiller toutes les
portières et le hayon à partir de
l'extérieur à l'aide de la clé ou appuyer
sur la touche de verrouillage du
système d'ouverture à télécommande.
(Avec clé avancée)
Appuyer sur l'interrupteur de
commande ou la touche de verrouillage
de la télécommande.
(Sans clé avancée)
La méthode suivante armera également
le système antivol:
Fermer le capot et le hayon. Appuyer
une fois sur la zone de la commande de
verrouillage de la portière marquée
“
”. Fermer toutes les portières.
Les feux de détresse clignoteront une fois.
Le système antivol peut aussi être armé en
activant la fonction de reverrouillage
automatique avec toutes les portières, le
hayon et le capot fermés.
REMARQUE
Le verrouillage des portières à l'aide de la
commande de verrouillage intérieure n'armera
pas le système.
3. Après 20 secondes, le système est complètement armé.
Bien connaître votre Mazda
Système de sécurité
3-59
CX-7_8Z61-EC-08D_Edition2 Page147
Friday, June 20 2008 12:17 AM
Form No.8Z61-EC-08D
Page 180 of 494

Black plate (180,1)
Contacteur d'allumage
Clé auxiliaire (avec clé avancée)
REMARQUE
Pour démarrer le moteur à l'aide de la clé
avancée, se référer à Démarrage du moteur
(page 3-10).
Pour démarrer le moteur à l'aide de la clé
auxiliaire, procéder comme indiqué ci-
dessous.
1. Retirer la clé auxiliaire de la cléavancée (page 3-17).
2. S'assurer que le bouton de démarrage est en position LOCK.
3. Pour retirer le bouton de démarrage, le tirer vers l'extérieur tout en appuyant
sur les boutons situés sur les côtés droit
et gauche.
4. Insérer la clé auxiliaire dans lecontacteur d'allumage.
qPositions du contacteur d'allumage
Avec clé avancée
Sans clé avancée
LOCK
Le volant de direction est bloqué par
mesure de sécurité contre le vol. La clé ne
peut être retirée que dans cette position.
5-2
Conduite de votre Mazda
Démarrage et conduite
CX-7_8Z61-EC-08D_Edition2 Page180
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D
Page 181 of 494

Black plate (181,1)
PRUDENCE
Ne retirer la clé que lorsque le véhicule
est stationné:Le fait de retirer la clé du contacteur
d'allumage pendant que le véhicule
se déplace est dangereux. Le retrait
de la clé bloque le volant de direction.
Il ne sera pas possible de diriger le
véhicule et cela risque d'entraîner un
grave accident. (Pour les véhicules
équipés de la clé avancée, le volant
de direction se verrouille lorsqu'on
met le bouton du démarreur sur la
position LOCK.)
Avant de quitter le siège du conducteur,
toujours mettre la clé ou le bouton de
démarrage sur la position LOCK,
appliquer le frein de stationnement et
s'assurer que le levier sélecteur est en
plage P: Le fait de mettre intentionnellement
la clé ou le bouton de démarrage sur
la position LOCK est beaucoup plus
important dans les cas où vous
quittez le véhicule sans retirer la clé;
et aussi parce que si vous laissez le
bouton sur d'autres positions,
certains des systèmes de sécurité du
véhicule seront désactivés et la
batterie se déchargera.
Il est dangereux de quitter le siège du
conducteur sans mettre le contacteur
d'allumage en position LOCK, sans
appliquer le frein de stationnement et
sans mettre le levier sélecteur en
position P. Le véhicule risque de se
déplacer de façon inattendue. Ceci
peut causer un accident. REMARQUESi la clé est difficile à tourner, déplacer le
volant vers la droite et vers la gauche.
Si on laisse la clé ou le bouton de démarrage
sur une position autre que LOCK, certaines
fonctions de sécurité seront aussi désactivées
et la batterie pourra se décharger.
ACC (Accessoires)
Le volant de direction est débloqué et
certains accessoires électriques peuvent
fonctionner.
ON
Ceci est la position normale lorsque le
moteur tourne après le démarrage. Les
voyants (sauf celui du système de
freinage) devraient être vérifiés avant le
démarrage du moteur (page 5-41).
REMARQUE
Lorsque le contacteur d'allumage est mis à la
position ON, le son du moteur de la pompe à
essence fonctionnant près du réservoir
d'essence peut être audible. Ceci n'indique pas
un problème.
START
Cette position sert à faire démarrer le
moteur. Le moteur est lancé jusqu'à ce
qu'on relâche la clé; qui revient à la
position ON. Les voyants du système de
freinage devraient être vérifiés après le
démarrage du moteur (page 5-41).
q
Rappel de clé au contact
Si le contacteur d'allumage est en position
LOCK ou ACC et la clé insérée, un bip
retentira en continu lorsque la portière du
conducteur est ouverte.
Conduite de votre Mazda
Démarrage et conduite
5-3
CX-7_8Z61-EC-08D_Edition2 Page181
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D
Page 184 of 494

Black plate (184,1)
qFrein de stationnement
PRUDENCE
Avant de quitter le siège du conducteur,
toujours mettre la clé ou le bouton de
démarrage sur la position LOCK,
appliquer le frein de stationnement et
s'assurer que le levier sélecteur est en
plage P:
Le fait de mettre intentionnellement
la clé ou le bouton de démarrage sur
la position LOCK est beaucoup plus
important dans les cas où vous
quittez le véhicule sans retirer la clé;
et aussi parce que si vous laissez le
bouton sur d'autres positions,
certains des systèmes de sécurité du
véhicule seront désactivés et la
batterie se déchargera.
Il est dangereux de quitter le siège du
conducteur sans mettre le contacteur
d'allumage en position LOCK, sans
appliquer le frein de stationnement et
sans mettre le levier sélecteur en
position P. Le véhicule risque de se
déplacer de façon inattendue. Ceci
peut causer un accident.
ATTENTION
Le fait de conduire avec le frein de
stationnement mis, entraîne une
usure excessive des plaquettes et des
garnitures de freins.
REMARQUE
Pour le stationnement dans la neige, se référer
à Conduite hivernale (page 4-11) concernant
l'utilisation du frein de stationnement.
Application du frein de stationnement
Appuyer sur la pédale de frein, puis
enfoncer la pédale du frein de
stationnement complètement.
Pour relâcher le frein de stationnement
Appuyer sur la pédale de frein, puis
enfoncer la pédale du frein de
stationnement jusqu'à ce qu'elle soit
libérée. Laisser remonter progressivement
la pédale du frein de stationnement.
REMARQUE
Relâcher une fois la pédale de frein de
stationnement avant d'essayer à nouveau de
l'actionner.
5-6
Conduite de votre Mazda
Démarrage et conduite
CX-7_8Z61-EC-08D_Edition2 Page184
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D
Page 191 of 494

Black plate (191,1)

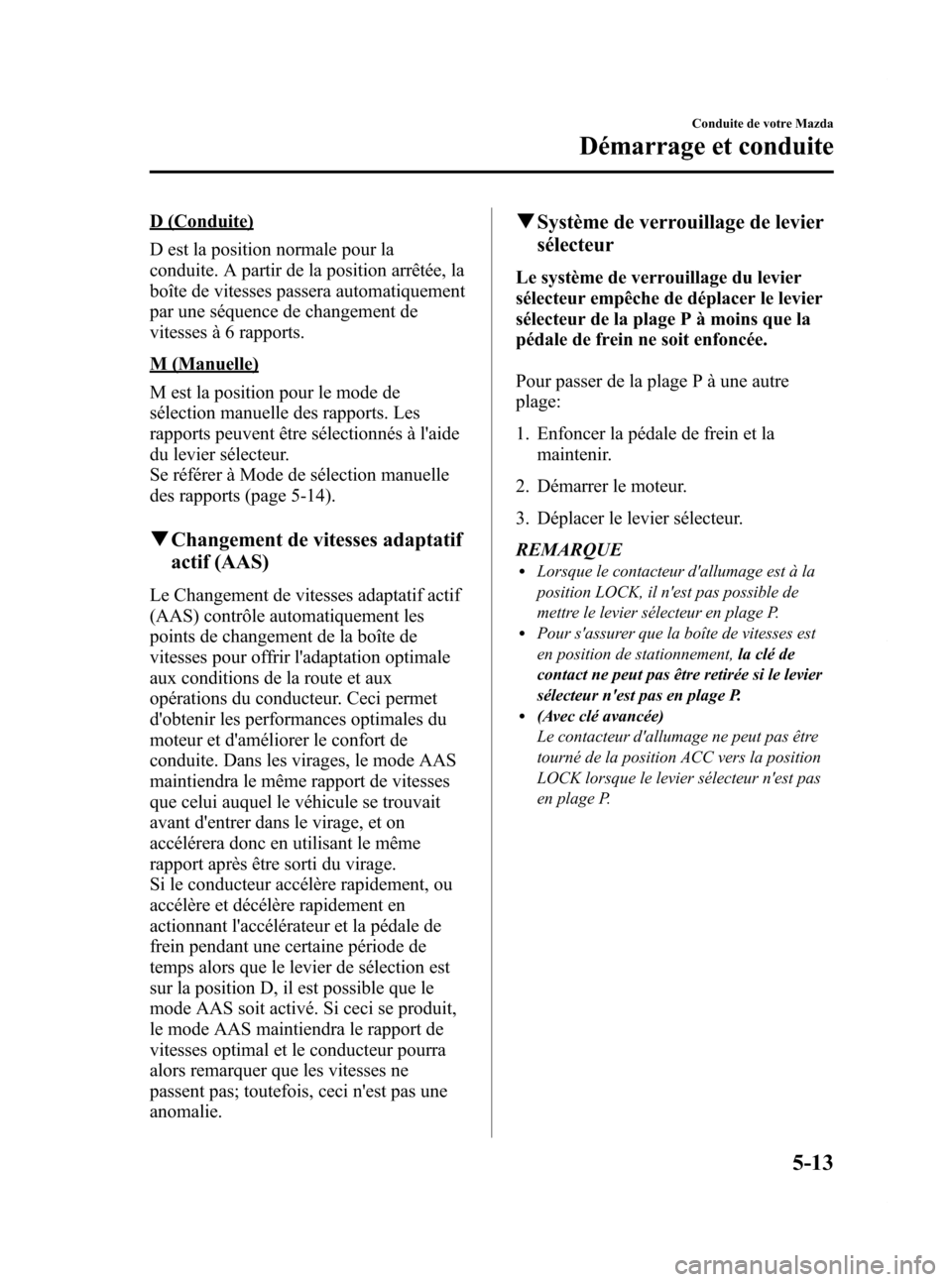

D (Conduite)
D est la position normale pour la
conduite. A partir de la position arrêtée, la
boîte de vitesses passera automatiquement
par une séquence de changement de
vitesses à 6 rapports.
M (Manuelle)
M est la position pour le mode de
sélection manuelle des rapports. Les
rapports peuvent être sélectionnés à l'aide
du levier sélecteur.
Se référer à Mode de sélection manuelle
des rapports (page 5-14).
qChangement de vitesses adaptatif
actif (AAS)
Le Changement de vitesses adaptatif actif
(AAS) contrôle automatiquement les
points de changement de la boîte de
vitesses pour offrir l'adaptation optimale
aux conditions de la route et aux
opérations du conducteur. Ceci permet
d'obtenir les performances optimales du
moteur et d'améliorer le confort de
conduite. Dans les virages, le mode AAS
maintiendra le même rapport de vitesses
que celui auquel le véhicule se trouvait
avant d'entrer dans le virage, et on
accélérera donc en utilisant le même
rapport après être sorti du virage.
Si le conducteur accélère rapidement, ou
accélère et décélère rapidement en
actionnant l'accélérateur et la pédale de
frein pendant une certaine période de
temps alors que le levier de sélection est
sur la position D, il est possible que le
mode AAS soit activé. Si ceci se produit,
le mode AAS maintiendra le rapport de
vitesses optimal et le conducteur pourra
alors remarquer que les vitesses ne
passent pas; toutefois, ceci n'est pas une
anomalie.
qSystème de verrouillage de levier
sélecteur
Le système de verrouillage du levier
sélecteur empêche de déplacer le levier
sélecteur de la plage P à moins que la
pédale de frein ne soit enfoncée.
Pour passer de la plage P à une autre
plage:
1. Enfoncer la pédale de frein et la
maintenir.
2. Démarrer le moteur.
3. Déplacer le levier sélecteur.
REMARQUE
lLorsque le contacteur d'allumage est à la
position LOCK, il n'est pas possible de
mettre le levier sélecteur en plage P.
lPour s'assurer que la boîte de vitesses est
en position de stationnement, la clé de
contact ne peut pas être retirée si le levier
sélecteur n'est pas en plage P.
l(Avec clé avancée)
Le contacteur d'allumage ne peut pas être
tourné de la position ACC vers la position
LOCK lorsque le levier sélecteur n'est pas
en plage P.
Conduite de votre Mazda
Démarrage et conduite
5-13
CX-7_8Z61-EC-08D_Edition2 Page191
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D
Page 212 of 494

Black plate (212,1)
Changement de pneus et de jantes
L'opération suivante permet au système de
surveillance de pression des pneus
d'identifier le signal de code
d'identification unique d'un capteur de
pression de pneu lorsque les pneus ou les
jantes sont changés, comme lors de
l'installation ou du retrait des pneus
d'hiver.
REMARQUE
Chaque capteur de pression de pneu a un
signal de code d'identification unique. Le
signal de code doit être enregistré par le
système de surveillance de pression des pneus
avant qu'il puisse fonctionner. La manière la
plus facile, est de faire changer les pneus et
faire l'enregistrement du signal de code
d'identification par un concessionnaire agréé
Mazda.
Lorsque le changement des pneus est
fait par un concessionnaire agréé
Mazda
L'enregistrement du signal de code
d'identification des capteurs de pression
des pneus sera fait automatiquement
lorsqu'un concessionnaire agréé Mazda
change les pneus ou roues du véhicule.
Lorsque le changement des pneus est
fait par le propriétaire
Si le propriétaire ou quelqu'un d'autre fait
le changement des pneus, le conducteur
ou la personne faisant le changement peut
également exécuter les étapes pour que le
système de surveillance de pression des
pneus complète l'enregistrement du signal
de code d'identification.
1. Après avoir changé les pneus, mettre lecontacteur d'allumage à la position ON,
puis le remettre à la position ACC ou
LOCK. 2. Attendre 15 minutes environ.
3. Après environ 15 minutes, conduire le
véhicule à une vitesse de 25 km/h (16
mi/h) ou plus pendant 10 minutes et le
signal de code d'identification des
capteurs de pression des pneus sera
enregistré automatiquement.
REMARQUE
Si le véhicule est conduit dans les 15 minutes
du changement des pneus ou jantes, le voyant
du système de surveillance de pression des
pneus clignotera car le signal de code
d'identification des capteurs de pression des
pneus n'a pas pu être enregistré. Dans un tel
cas, arrêter le véhicule pendant 15 minutes
environ, après quoi le signal de code
d'identification des capteurs de pression des
pneus sera enregistré après 10 minutes de
conduite.
Remplacement des jantes et des pneus
ATTENTION
Ø Lors du remplacement ou de la
réparation des pneus, des jantes
ou des deux, faire faire le travail
par un concessionnaire agréé
Mazda, sinon les capteurs de
pression des pneus peuvent être
endommagés.
Ø Les jantes montées sur ce véhicule
Mazda sont spécialement conçues
pour l'installation de capteurs de
pression des pneus. Ne pas utiliser
des jantes non d'origine, car il peut
ne pas être possible d'y installer
les capteurs de pression des pneus.
S'assurer de faire installer les capteurs de
pression des pneus à chaque fois que des
pneus ou jantes sont remplacés.
5-34
Conduite de votre Mazda
Démarrage et conduite
CX-7_8Z61-EC-08D_Edition2 Page212
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D
Page 216 of 494

Black plate (216,1)
REMARQUEl(Compteur standard)
Le compteur totalisateur et le compteur
journalier peuvent être affichés comme suit
même lorsque le contacteur d'allumage est
en position ACC ou LOCK.
lAffichés pendant 10 minutes après que
le contacteur d'allumage soit mis à la
position ACC ou LOCK à partir de la
position ON.
lAffichés pendant 10 minutes après que
la portière du conducteur soit ouverte.
l(Compteur noir)
Lorsque le contacteur d'allumage est à la
position ACC ou LOCK, les compteurs
totalisateur et journalier ne peuvent pas
être affichés, cependant, si le sélecteur est
pressé par erreur, cela peut commuter les
compteurs journaliers ou les réinitialiser,
dans une période de d'environ 10 minutes
dans les cas suivants:
lAprès que le contacteur d'allumage soit
mis à la position ACC ou LOCK à partir
de la position ON.
lAprès que la portière du conducteur soit
ouverte.
Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
Compteur journalier
Le compteur journalier peut enregistrer la
distance totale parcourue pour deux
trajets. Une est enregistrée dans le
compteur journalier A, et l'autre dans le
compteur journalier B.
Par exemple, le compteur journalier A
peut enregistrer la distance d'un point
d'origine, et le compteur journalier B la
distance à partir de quand le plein de
carburant est fait.Lorsque le compteur journalier A est
sélectionné, si l'on appuie sur le sélecteur
de nouveau à moins d'une seconde cela
changera l'affichage au compteur
journalier B.
Lorsque le compteur journalier A est
sélectionné, TRIP A sera affiché. Lorsque
le compteur journalier B est sélectionné,
TRIP B sera affiché.
Le compteur journalier enregistre la
distance parcourue par le véhicule jusqu'à
ce que le compteur soit remis à zéro. Pour
remettre le compteur à zéro (
“0.0 ”),
maintenir le sélecteur enfoncé pendant
une seconde ou plus. Ce compteur peut
être utilisé pour calculer la distance
parcourue lors d'un voyage ou la
consommation de carburant.
REMARQUE
lSeuls les compteurs journaliers enregistrent
des dixièmes de kilomètre (mille).
lL'enregistrement des compteurs journaliers
sera remis à zéro lorsque:
lL'alimentation est interrompue (le
fusible grillé ou la batterie est
débranchée).
lLe véhicule atteint 999,9 kilomètres
(milles).
5-38
Conduite de votre Mazda
Combiné compteurs et indicateurs
CX-7_8Z61-EC-08D_Edition2 Page216
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D
