MAZDA MODEL CX-7 2009 Manuel du propriétaire (in French)

Black plate (481,1)

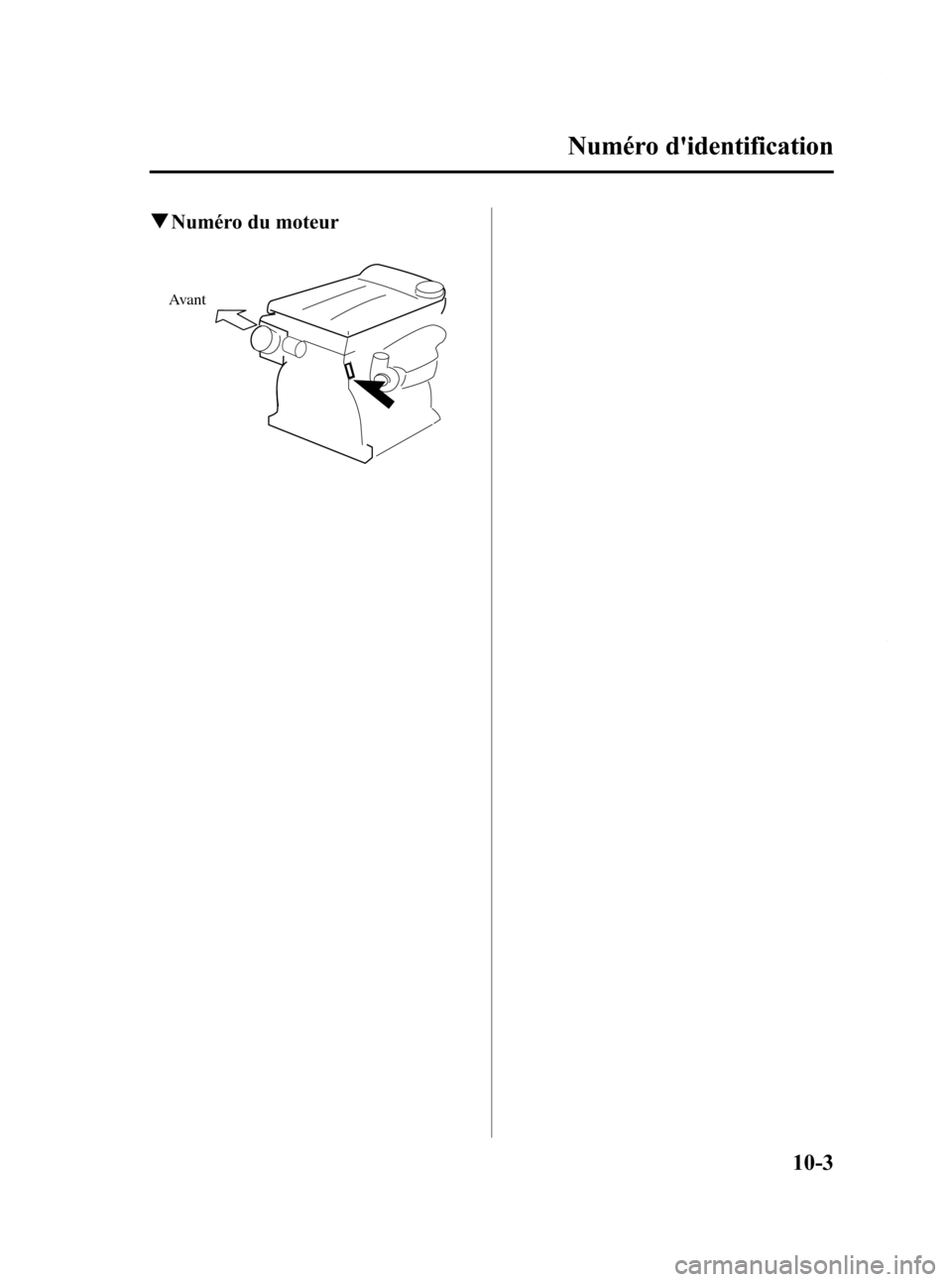

qNuméro du moteur
Avant
Numéro d'identification
10-3
CX-7_8Z61-EC-08D_Edition2 Page481
Friday, June 20 2008 12:20 AM
Form No.8Z61-EC-08D

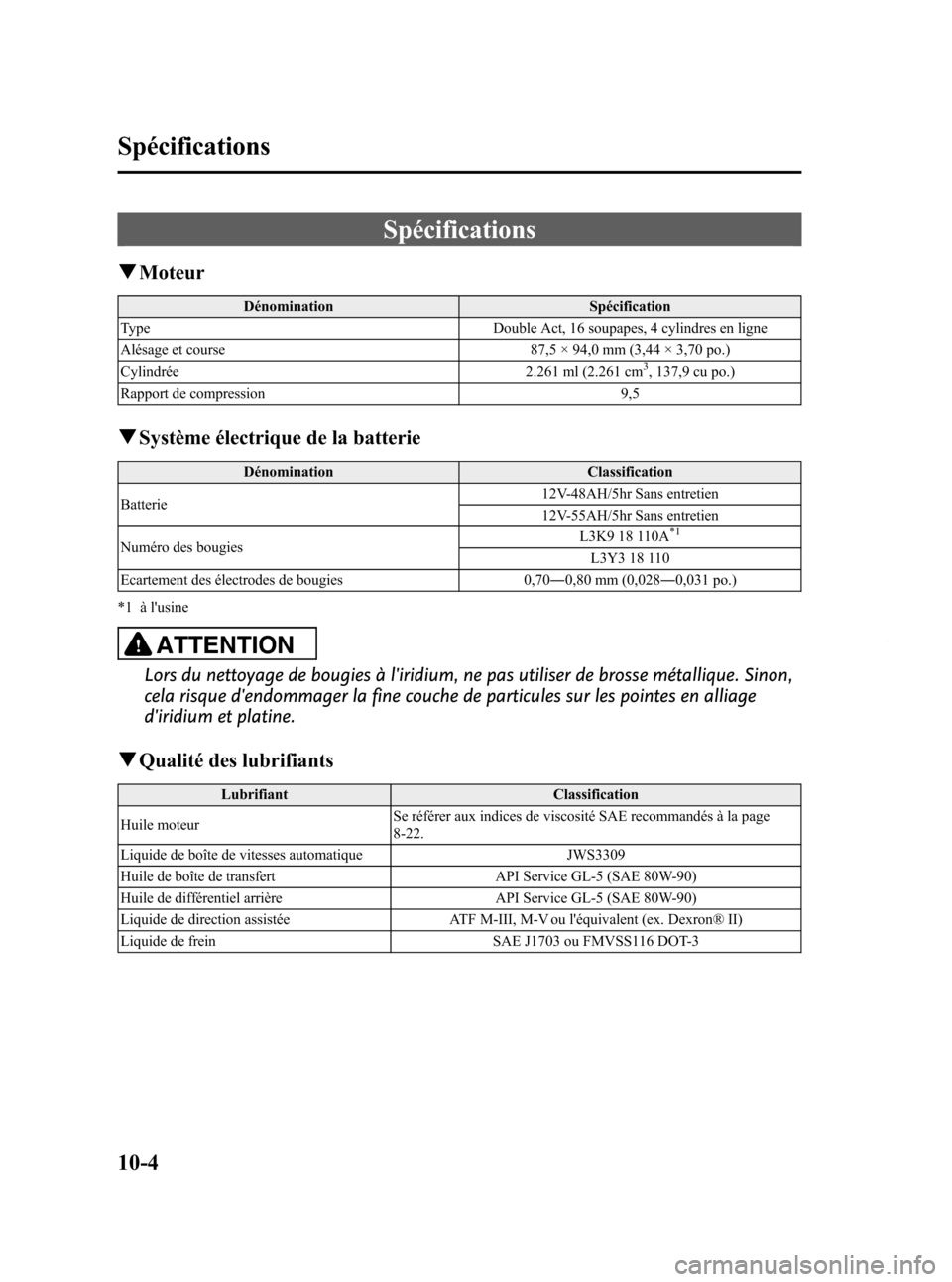

Black plate (482,1)
Spécifications
qMoteur
Dénomination Spécification
Type Double Act, 16 soupapes, 4 cylindres en ligne
Alésage et course 87,5 × 94,0 mm (3,44 × 3,70 po.)
Cylindrée 2.261 ml (2.261 cm
3, 137,9 cu po.)
Rapport de compression 9,5
qSystème électrique de la batterie
Dénomination Classification
Batterie 12V-48AH/5hr Sans entretien
12V-55AH/5hr Sans entretien
Numéro des bougies L3K9 18 110A
*1
L3Y3 18 110
Ecartement des électrodes de bougies 0,70―0,80 mm (0,028 ―0,031 po.)
*1 à l'usine
ATTENTION
Lors du nettoyage de bougies à l'iridium, ne pas utiliser de brosse métallique. Sinon,
cela risque d'endommager la fine couche de particules sur les pointes en alliage
d'iridium et platine.
q Qualité des lubrifiants
Lubrifiant Classification
Huile moteur Se référer aux indices de viscosité SAE recommandés à la page
8-22.
Liquide de boîte de vitesses automatique JWS3309
Huile de boîte de transfert API Service GL-5 (SAE 80W-90)
Huile de différentiel arrière API Service GL-5 (SAE 80W-90)
Liquide de direction assistée ATF M-III, M-V ou l'équivalent (ex. Dexron® II)
Liquide de frein SAE J1703 ou FMVSS116 DOT-3
10-4
Spécifications
CX-7_8Z61-EC-08D_Edition2 Page482
Friday, June 20 2008 12:20 AM
Form No.8Z61-EC-08D

Black plate (483,1)
qContenances
(Quantités approximatives)
Dénomination Capacité
Huile moteur Avec remplacement du filtre à
huile
5,7 litres (6,0 US qt, 5,0 Imp qt)
Sans remplacement du filtre à
huile 5,3 litres (5,6 US qt, 4,7 Imp qt)
Liquide de refroidissement 9,0 litres (9,5 US qt, 7,9 Imp qt)
Liquide de boîte de vitesses automatique 7,0 litres (7,4 US qt, 6,2 Imp qt)
Huile de boîte de transfert 1,2 litre (1,3 US qt, 1,1 Imp qt)
Huile de différentiel arrière 1,0 litre (1,1 US qt, 0,9 Imp qt)
Liquide de
lave-glace Avec voyant de niveau bas de
liquide de lave-glace
4,5 litres (4,8 US qt, 4,0 Imp qt)
Sans voyant de niveau bas de
liquide de lave-glace 2,5 litres (2,6 US qt, 2,2 Imp qt)
Réservoir de carburant 69,0 litres (18,2 US gal, 15,2 Imp gal)
Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.
q Dimensions
Dénomination Spécifications du véhicule
Longueur hors tout Avec support de plaque
d'immatriculation
4.680 mm (184,3 po.)
Sans support de plaque
d'immatriculation 4.675 mm (184,1 po.)
Largeur hors tout 1.872 mm (73,7 po.)
Hauteur hors tout 1.645 mm (64,8 po.)
Voie avant 1.617 mm (63,7 po.)
Voie arrière 1.612 mm (63,5 po.)
Empattement 2.750 mm (108,3 po.)
qPoids
Dénomination Poids
2WD AWD
PNBV (Poids nominal brut du véhicule) 2.168 kg (4.780 lb) 2.267 kg (4.998 lb)
PNBE (Poids nominal brut sur l'essieu) Avant 1.150 kg (2.535 lb) 1.189 kg (2.621 lb)
Arrière 1.022 kg (2.253 lb) 1.083 kg (2.388 lb)
Spécifications
10-5
CX-7_8Z61-EC-08D_Edition2 Page483
Friday, June 20 2008 12:20 AM
Form No.8Z61-EC-08D

Black plate (484,1)
qClimatiseur
Dénomination Classification
Type de réfrigérant HFC134a (R-134a)
qAmpoules
Eclairage extérieur
Ampoule Catégorie
Puissance en watt ECE R (SAE)
Phares Feux de route
60HB3 (#9005)
Feux de
croisement Halogène
55H7 (H7)
A décharge en
xénon 35
D2S (D2S)
Clignotants avant/Feux de stationnement 27/8―(#1157NA)
Feux de position avant 5W5W (#168)
Antibrouillards
í55 H11 (H11)
Clignotants latéraux (intégrés aux rétroviseurs extérieurs)íLED*1― (― )
Feu de freinage auxiliaire LED*1―(― )
Clignotants arrière 21WY21W (―)
Feux de freinage/Feux arrière 21/5W21/5W (#7743)
Feux de recul 21W21W (#7440)
Feux de plaque d'immatriculation 5W5W (#168)
Feux de position arrière 5W5W (#168)
*1 LED est l'abréviation de Light Emitting Diode (diode électroluminescente)
Eclairage de l'habitacle
Ampoule Catégorie
Puissance en watt ECE R
Eclairages au pavillon/Lampes de lecture
(Avant) 5
W5W
Eclairage au pavillon (Arrière) 10―
Eclairage de compartiment à bagages 10―
Eclairage de miroir de pare-soleil 2―
qPneus
REMARQUE
Les pneus montés sont ceux qui correspondent le mieux aux besoins du châssis du véhicule.
Lors du remplacement des pneus, Mazda recommande de les remplacer par des pneus du même type
que ceux montés à l'origine. Pour plus de détails, s'adresser à un concessionnaire agréé Mazda.
10-6íCertains modèles.
Spécifications
CX-7_8Z61-EC-08D_Edition2 Page484
Friday, June 20 2008 12:20 AM
Form No.8Z61-EC-08D

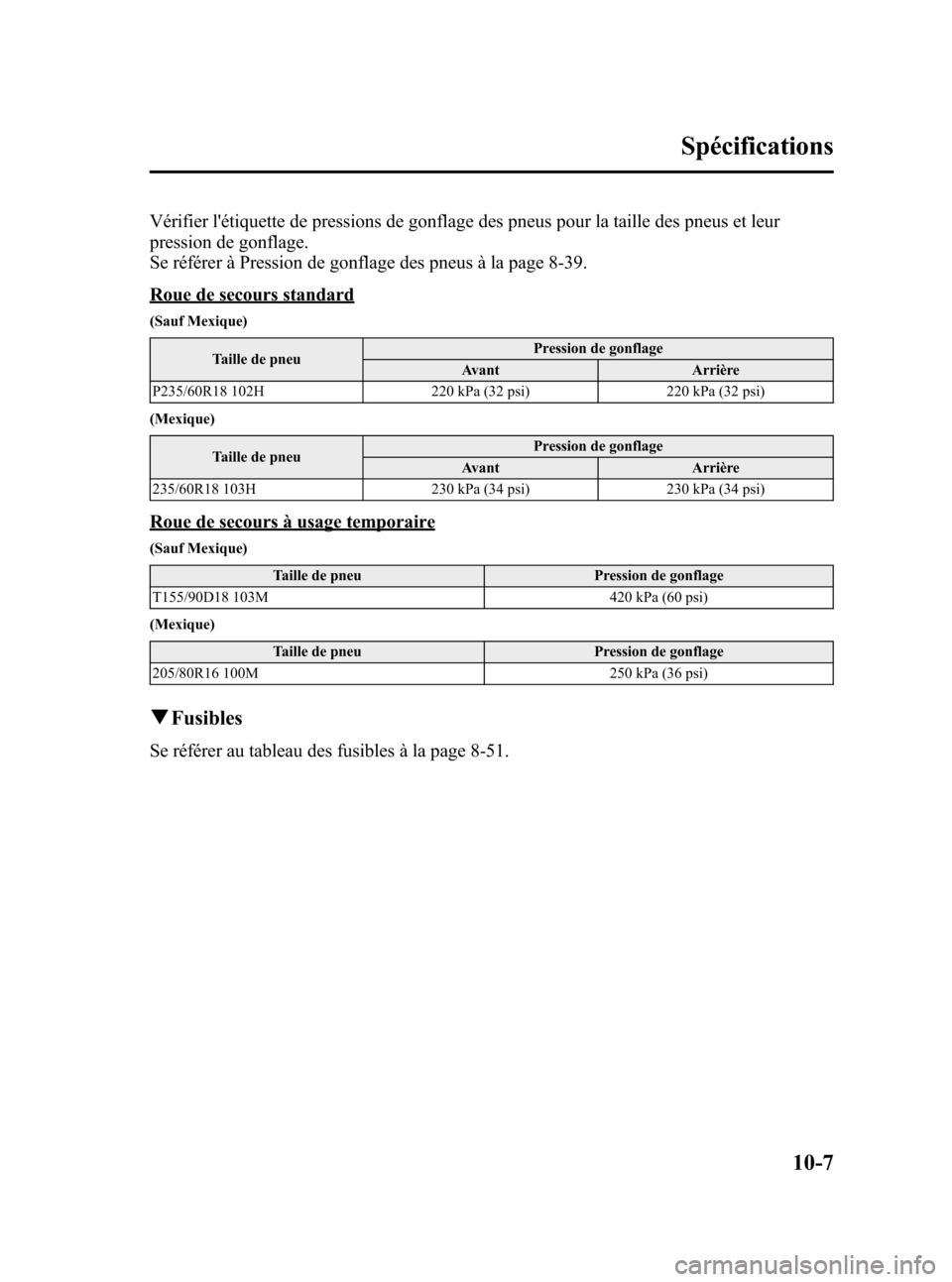

Black plate (485,1)
Vérifier l'étiquette de pressions de gonflage des pneus pour la taille des pneus et leur
pression de gonflage.
Se référer à Pression de gonflage des pneus à la page 8-39.
Roue de secours standard
(Sauf Mexique)Taille de pneu Pression de gonflage
Avant Arrière
P235/60R18 102H 220 kPa (32 psi)220 kPa (32 psi)
(Mexique)
Taille de pneu Pression de gonflage
Avant Arrière
235/60R18 103H 230 kPa (34 psi)230 kPa (34 psi)
Roue de secours à usage temporaire
(Sauf Mexique)
Taille de pneu Pression de gonflage
T155/90D18 103M 420 kPa (60 psi)
(Mexique)
Taille de pneu Pression de gonflage
205/80R16 100M 250 kPa (36 psi)
qFusibles
Se référer au tableau des fusibles à la page 8-51.
Spécifications
10-7
CX-7_8Z61-EC-08D_Edition2 Page485
Friday, June 20 2008 12:20 AM
Form No.8Z61-EC-08D

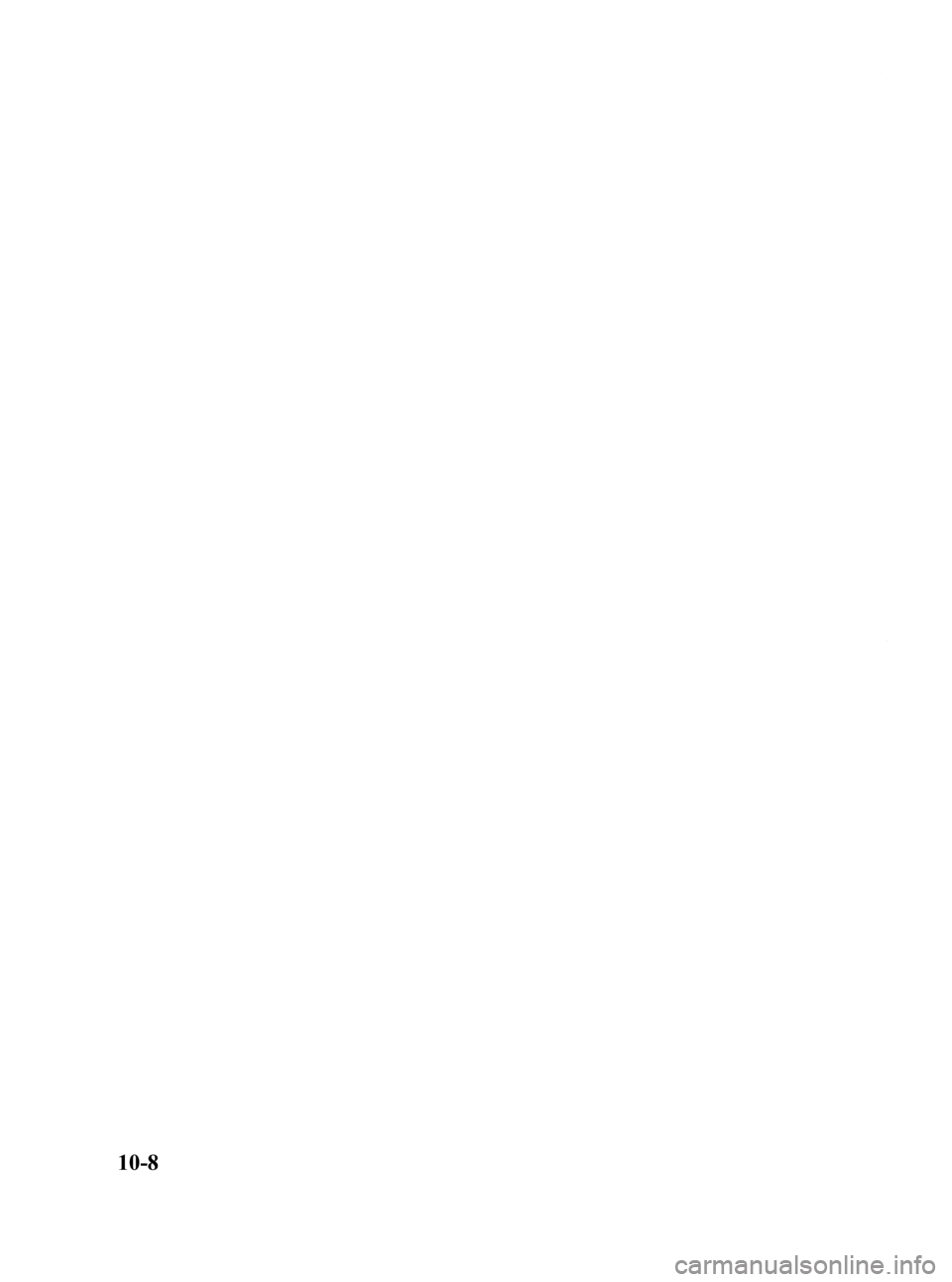

Black plate (486,1)
10-8
CX-7_8Z61-EC-08D_Edition2 Page486
Friday, June 20 2008 12:20 AM
Form No.8Z61-EC-08D

Black plate (487,1)

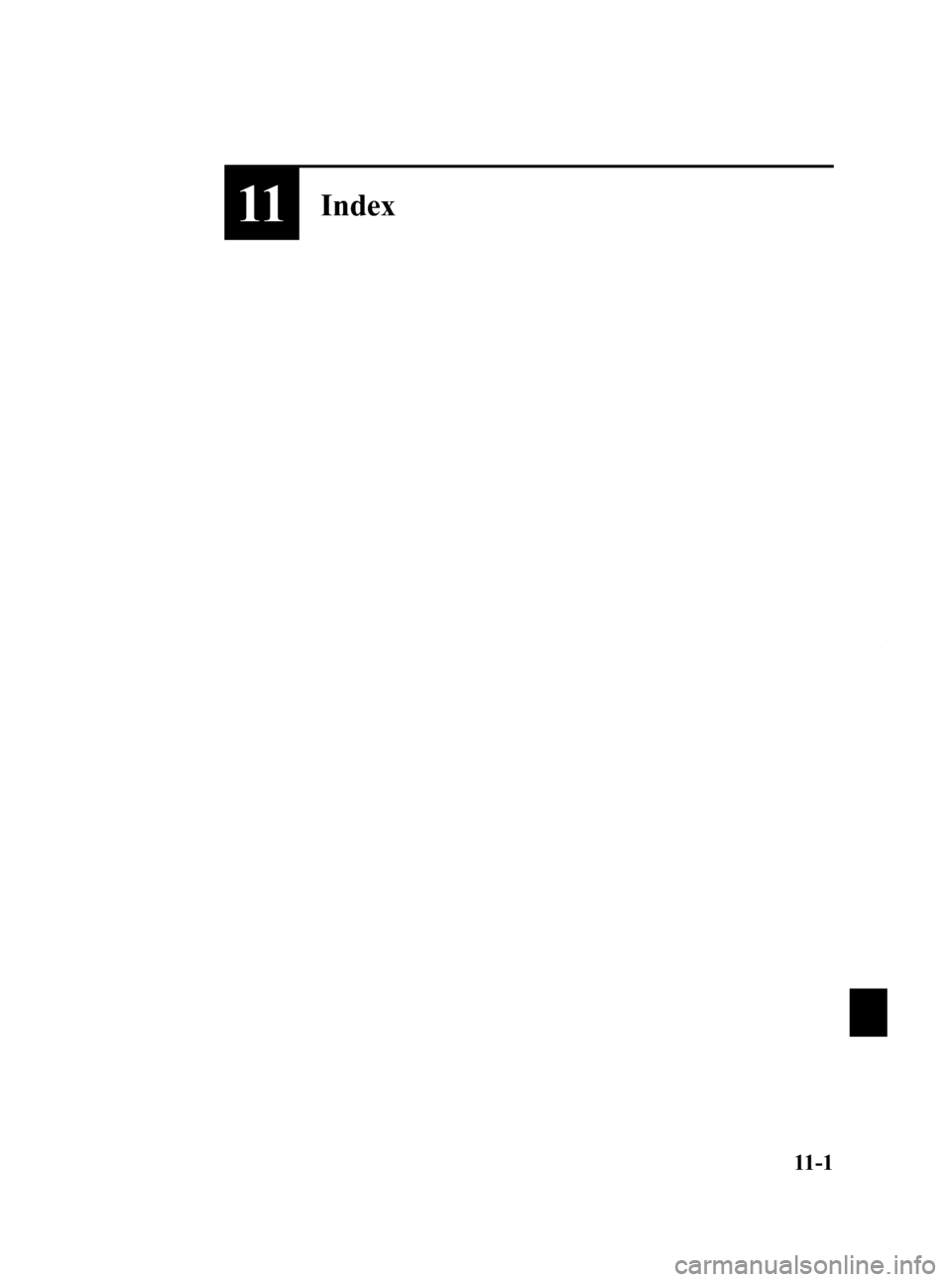

11Index
11-1
CX-7_8Z61-EC-08D_Edition2 Page487
Friday, June 20 2008 12:20 AM
Form No.8Z61-EC-08D

Black plate (488,1)
A
Affichage de la température
ambiante ............................................ 6-91
Affichage d'informations .................. 6-90Affichage audio .......................... 6-92
Affichage de commande
température ................................ 6-92
Affichage de la température
ambiante ..................................... 6-91
Fonctions de l'affichage
d'informations ............................ 6-90
Montre ........................................ 6-91
Ampoules Remplacement ............................ 8-45
Spécifications ............................. 10-6
Anneaux de fixation de la charge ...... 6-95
Antenne ............................................. 6-16
Antibrouillards .................................. 5-63 Avant .......................................... 5-63
Assistance à la clientèle ...................... 9-2
Attelage d'une remorque ................... 4-15
Avant de démarrer le moteur ............... 4-5
Avant d'entrer dans le véhicule .... 4-5
De l'intérieur du véhicule ............. 4-5
Avertisseur ........................................ 5-66
B
Batterie Démarrage d'urgence .................. 7-14
Entretien ..................................... 8-36
Spécifications ............................. 10-4
B
Bip
Avertisseur sonore de ceinture de
sécurité ....................................... 5-57
Avertisseur sonore de surveillance de
pression des pneus ..................... 5-58
Rappel de clé au contact ............. 5-57
Rappel de frein de
stationnement ............................. 5-58
Rappel des feux allumés ............ 5-57
Boîte à gants ..................................... 6-94
Boîte de vitesses automatique Conseils concernant la
conduite ...................................... 5-17
Liquide ....................................... 8-29
Mode de sélection manuelle des
rapports ...................................... 5-14
Plages de la boîte de vitesses ..... 5-12
Système de verrouillage de levier
sélecteur ..................................... 5-13
C
CarburantContenance du réservoir ............. 10-5
Exigences ..................................... 4-2
Jauge .......................................... 5-39
Trappe de remplissage et bouchon de
réservoir ..................................... 3-44
11-2
Index
CX-7_8Z61-EC-08D_Edition2 Page488
Friday, June 20 2008 12:20 AM
Form No.8Z61-EC-08D

Black plate (489,1)
C
Ceintures de sécuritéBlocage automatique .................. 2-17
Blocage d'urgence ...................... 2-17
Femmes enceintes ...................... 2-17
Position centrale arrière .............. 2-23
Précautions concernant les ceintures
de sécurité .................................. 2-15
Prétension et de limitation de
charge ......................................... 2-20
Rallonge ..................................... 2-26
Rappel de bouclage des ceintures de
sécurité ....................................... 2-27
Sauf position centrale arrière ...... 2-18
Voyant/bip .................................. 2-27
Changement de file ........................... 5-62
Clé avancée ......................................... 3-2
Entretien ....................................... 3-6
Entretien de la clé avancée ........... 3-5
Fonction de suspension de clé
avancée ....................................... 3-17
Voyants et avertisseurs sonores... 3-18
Clés ................................................... 3-22
Clignotant Feux de détresse ......................... 5-67
Phares ......................................... 5-59
Clignotants et changement de file ..... 5-62
Combiné d'instruments ..................... 5-36
Commande d'éclairage ...................... 5-59
Commande dynamique de stabilité
(DSC) ................................................ 5-27 Témoin TCS/DSC ...................... 5-27
Compartiments de rangement ........... 6-94 Anneaux de fixation de la
charge ......................................... 6-95
Boîte à gants ............................... 6-94
Console centrale ......................... 6-94
Compte-tours .................................... 5-39
Compteur de vitesse .......................... 5-37
C
Compteur journalier .......................... 5-37
Compteur totalisateur et compteur
journalier ........................................... 5-37
Conduite dans des conditions
dangereuses ......................................... 4-7
Conduite dans l'eau ........................... 4-13
Conduite hivernale ............................ 4-11
Conseils concernant la conduite .......... 4-6 Boîte de vitesses automatique .... 5-17
Conduite dans des conditions
dangereuses .................................. 4-7
Conduite dans l'eau .................... 4-13
Conduite hivernale ..................... 4-11
Période de rodage ......................... 4-6
Pour désembourber le véhicule... 4-10
Suggestions pour rouler plus
économiquement .......................... 4-6
Véhicules à turbocompresseur .... 4-14
Console centrale ................................ 6-94
Contact Clés ............................................ 3-22
Interrupteur ................................... 5-2
Contenances ...................................... 10-5
Convertisseur catalytique .................... 4-3
D
Dégivreur
Lunette arrière ............................ 5-65
Rétroviseur ................................. 5-66
Dégivreur de lunette arrière .............. 5-65
Dégivreur de rétroviseur ................... 5-66
Démarrage avec batterie de
secours .............................................. 7-15
Démarrage du moteur .......................... 5-4
Index
11-3
CX-7_8Z61-EC-08D_Edition2 Page489
Friday, June 20 2008 12:20 AM
Form No.8Z61-EC-08D

Black plate (490,1)
D
Démarrage d'urgence ........................ 7-14Démarrage avec batterie de
secours ....................................... 7-15
Démarrage en poussant .............. 7-18
Moteur noyé ............................... 7-14
Démarrage en poussant ..................... 7-18
Déverrouillage du capot .................... 3-46
Dimensions ....................................... 10-5
Direction assistée .............................. 5-17 Liquide ....................................... 8-28
Dispositifs de sécurité pour enfants Installation de systèmes de dispositif
de sécurité pour enfants .............. 2-35
Précautions concernant les dispositifs
de sécurité pour enfants .............. 2-30
Système de dispositif de sécurité pour
enfants de type LATCH ............. 2-46
E
Eclairage de compartiment à
bagages ............................................. 6-89
Eclairage du tableau de bord ............. 5-40
Eclairages au pavillon ....................... 6-88
Eclairages intérieurs .......................... 6-88
Endommagement de la peinture ........ 8-57
EntretienIntroduction .................................. 8-2
Périodicité de l'entretien réalisable par
le propriétaire ............................. 8-18
Périodique .................................... 8-3
Précautions concernant l'entretien
réalisable par le propriétaire ....... 8-19
Entretien de l'habitacle ...................... 8-63
Entretien extérieur ............................. 8-59
Essuie-glace de lunette arrière .......... 5-65
E
Essuie-glace de pare-brise ................. 5-64 Remplacement des balais d'essuie-
glace ........................................... 8-32
Etiquettes d'informations sur le
véhicule ............................................. 10-2
F
Feux de détresse ................................ 5-67
Feux de position diurnes ................... 5-61
Frein Liquide ....................................... 8-27
Frein de stationnement ........................ 5-6
Freins .................................................. 5-5 Assistance des freins .................... 5-9
Frein de stationnement ................. 5-6
Freins ........................................... 5-5
Indicateur d'usure des
plaquettes ................................... 5-10
Système d'antiblocage de frein
(ABS) ........................................... 5-8
Voyant .......................................... 5-7
Fusibles ............................................. 8-51 Description des panneaux .......... 8-54
Remplacement ............................ 8-51
G
Garantie ............................................. 9-13
Gaz d'échappement ............................. 4-4
H
Hayon ............................................... 3-32Compartiment à bagages ............ 3-34
11-4
Index
CX-7_8Z61-EC-08D_Edition2 Page490
Friday, June 20 2008 12:20 AM
Form No.8Z61-EC-08D
