Page 3 of 538
Black plate (3,1)
Nous vous remercions d'avoir porté votre choix sur une Mazda. Les véhicules Mazda sont
conçus et fabriqués pour donner au propriétaire une satisfaction complète.
De manière à profiter pleinement et en toute sécurité de votre véhicule Mazda, lisez ce
manuel avec attention et suivez toutes les recommandations.
Le concessionnaire agréé Mazda est celui qui connaît le mieux votre véhicule. Adressez-
vous à lui pour tout entretien ou réparation.
Notre réseau de professionnels Mazda, à l'échelle du pays, attache une importance
primordiale à vous satisfaire et vous donner le meilleur service possible.
Nous vous assurons également de notre constant souci de vous donner un plaisir de
conduite total et une entière satisfaction avec votre Mazda.
Mazda Motor Corporation
HIROSHIMA, JAPAN
Remarques importantes concernant ce manuel
Conservez ce manuel dans la boîte à gants, il constituera une référence pratique pour une utilisation confortable et
en toute sécurité de votre Mazda. Si vous devez revendre votre véhicule, laissez ce manuel dans la boîte à gant à
disposition du propriétaire suivant.
Toutes les spécifications et descriptions sont à jour à la mise sous presse. Cependant, cherchant constamment à
améliorer ses véhicules, Mazda se réserve le droit d'apporter des modifications aux spécifications à tout moment
sans préavis et sans qu'il lui incombe d'obligations.
Enregistreur de données de conduite
Ce véhicule est doté d'un enregistreur de données de conduite. En cas de collision, ce dispositif enregistre les
données relatives à la dynamique du véhicule et aux systèmes de sécurité pendant une courte période. Ces
données peuvent aider à une meilleure compréhension des circonstances entraînant accidents et blessures et
mener à la conception de véhicules plus sûrs.
Le climatiseur et l'environnement
Votre climatiseur Mazda d'origine est rempli de HFC 134a (R134a), un réfrigérant qui n'endommage pas la
couche d'ozone. Si le climatiseur ne fonctionne pas correctement, s'adresser à un concessionnaire agréé Mazda.
Perchlorate
Certains composants de ce véhicule, tels que les [modules de coussins d'air, les dispositifs de prétension de
ceintures de sécurité, les piles au lithium, ...] peuvent contenir du perchlorate–Il faut donc prendre toutes les
dispositions spéciales qui seraient nécessaires pour effectuer les travaux d'entretien ou la mise au rebut du
véhicule. Se référer à
www.dtsc.ca.gov/hazardouswaste/perchlorate.
Veuillez noter que ce manuel s'applique à tous les modèles, accessoires et options. De ce fait, vous trouverez
certaines explications pour des accessoires non installés sur votre véhicule.
©2006 Mazda Motor Corporation
Printed in Japan Mar. 2007(Print3)
Un mot de bienvenue aux propriétaires de véhicules Mazda
CX-9_8V84-EC-06I_Edition3 Page3
Thursday, March 8 2007 3:0 PM
Form No.8V84-EC-06I
Page 92 of 538
Black plate (92,1)
ATTENTION
ØComme la clé avancée utilise des ondes radio de faible intensité, elle risque de ne
pas fonctionner correctement dans les conditions suivantes:
ØLa clé avancée est transportée en même temps que des appareils de
télécommunication tels qu'un téléphone cellulaires.
ØLa clé avancée est en contact avec ou recouverte par un objet métallique.
ØLa clé avancée se trouve à proximité d'appareils électroniques, tels qu'un PC.
ØUn équipement électronique autre que l'équipement original Mazda est installé
dans le véhicule.
ØUn équipement situé à proximité du véhicule émet des ondes radio.
ØSi le véhicule se trouve à proximité d'équipements tels que des dispositifs de
paiement sans fil installés dans certaines stations-service.
ØLa clé avancée peut consommer de l'énergie électrique en excès lorsqu'elle reçoit
des ondes radio de forte intensité. Tenez la clé avancée à l'écart des appareils
électriques tels que téléviseur ou PC.
ØPour ne pas endommager la clé avancée, NE PAS:
ØLaisser tomber la clé avancée.
ØMouiller la clé avancée.
ØDémonter la clé avancée.
ØExposer la clé avancée à des températures élevées, dans des endroits au soleil
comme sur le tableau de bord ou sur le capot.
ØPlacer des objets lourds sur la clé avancée.
ØPasser la clé avancée au nettoyeur à ultrasons.
ØPlacer des objets magnétisés à proximité de la clé avancée.
REMARQUE
lLa pile a une durée de vie d'environ un an. Remplacer la pile lorsque le témoin KEY (vert)
clignote sur le tableau de bord.
Se référer à Avertisseur de la pile de clé avancée déchargée à la page 3-19.
lDes clés avancées supplémentaires sont disponibles chez un concessionnaire agréé Mazda. Pour
chaque véhicule, 6 clés avancées sont fournies pour bénéficier des fonctions à télécommande.
3-4
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-9_8V84-EC-06I_Edition3 Page92
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I
Page 97 of 538
Black plate (97,1)
REMARQUE
(Sans système antivol)
Les feux de détresse clignoteront une fois pour
indiquer que les portières et le hayon sont
verrouillés.
(Avec système antivol)
lLes feux de détresse ne clignoteront pas.lLes feux de détresse clignotent uniquement
lorsque le système antivol est enclenché ou
éteint, se référer au système antivol (page
3-61).
Pour déverrouiller
Interrupteur de commande de la
portière du conducteur
Pour déverrouiller la portière du
conducteur, appuyer sur l'interrupteur de
commande. Un bip sonore se fera
entendre deux fois et les feux de détresse
clignoteront deux fois.
Pour déverrouiller toutes les portières et le
hayon, appuyer de nouveau sur
l'interrupteur de commande avant 3
secondes; un bip sonore retentira alors
deux fois.
REMARQUE
(Sans système antivol)
Les feux de détresse clignoteront deux fois
pour indiquer que les portières et le hayon sont
déverrouillés.
(Avec système antivol)
lLes feux de détresse ne clignoteront pas.lLes feux de détresse clignotent uniquement
lorsque le système antivol est enclenché ou
éteint, se référer au système antivol (page
3-61).
Interrupteur de commande de la
portière du passager avant/hayon
Pour déverrouiller les portières et le
hayon, appuyer sur l'interrupteur de
commande. Un bip sonore se fera
entendre deux fois et les feux de détresse
clignoteront deux fois.
REMARQUE
lL'interrupteur de commande sur la portière
du conducteur peut être utilisé pour fermer
les lève-vitres électriques et le toit ouvrant
transparent.
Se référer aux pages suivantes:
Ouverture/fermeture des lèves-vitre
électriques (page 3-43)
Ouverture/fermeture du toit ouvrant
transparent (page 3-51)
lVérifier que toutes les portières et le hayon
sont correctement verrouillés.
lToutes les portières et le hayon ne peuvent
être verrouillés si l'une des portières ou le
hayon est ouvert.
lUn bip sonore de confirmation se fait
entende lorsque les portières et le hayon
sont verrouillés/déverrouillés à l'aide de
l'interrupteur de commande. Si l'on veut, on
peut aussi mettre le bip sonore hors service
(page 3-20).
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-9
CX-9_8V84-EC-06I_Edition3 Page97
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I
Page 156 of 538
Black plate (156,1)
Carburant à utiliser
Les véhicules équipés de convertisseur catalytique ou de capteurs d'oxygène doivent
fonctionner qu'avec du CARBURANT SANS PLOMB UNIQUEMENT, qui réduit les
émissions d'échappement et minimise l'encrassement des bougies.
Du carburant dont l'indice d'octane est inférieur réduit l'efficacité du système antipollution.
Cela risque aussi de causer le cognement du moteur et de l'endommager.
Ce véhicule Mazda donnera un rendement optimal avec le carburant indiqué dans le
tableau ci-dessous.
Carburant Indice d'octane*(index anticognement)
Carburant ordinaire sans plomb 87 [méthode (R+M)/2] ou supérieur (91 RON ou supérieur)
* La loi fédérale américaine oblige les stations-service à afficher l'indice d'octane sur les pompes à essence.
Du carburant avec un indice d'octane inférieur à 87 (91 RON) peut réduire l'efficacité du
système antipollution. Cela risque aussi de causer le cognement du moteur et de
l'endommager.
ATTENTION
ØUTILISER DU CARBURANT SANS PLOMB UNIQUEMENT.
Le carburant au plomb nuit au convertisseur catalytique et aux capteurs
d'oxygène, et cause une détérioration du système antipollution et/ou des pannes.
ØCe véhicule ne peut utiliser des carburant oxygénés ne contenant pas plus de 10%
d'éthanol par volume. Le véhicule peut subir des dommages si le pourcentage
d'éthanol dépasse cette spécification, ou si l'essence contient du méthanol. Arrêter
d'utiliser tout gasole si les performances du moteur baissent.
ØNe jamais ajouter de produits additifs pour système de carburant. Ne jamais
utiliser des agents de nettoyage de circuit d'alimentation autres que ceux
recommandés par Mazda. Tout autre agent ou produit risque d'endommager le
système. S'adresser à un concessionnaire agréé Mazda.
L'essence mélangée à des produits oxygénés comme l'alcool ou un mélange d'éther est en
général appelée carburant oxygéné. Le mélange d'essence commun qui peut être utilisé
avec ce véhicule est de l'éthanol mélangé à 10% ou moins. L'essence contenant de l'alcool,
comme de l'éthanol ou du méthanol, est vendu sous l'appellation“Gasole”.
Les dommages au véhicule et les problèmes concernant la conduite suite à l'utilisation des
carburants suivants peuvent ne pas être couverts par la garantie du manufacturier.
lGasole contenant plus de 10% d'éthanol.lEssence ou gasole contenant du méthanol.lEssence au plomb ou gasole au plomb.
4-2
Avant de conduire votre Mazda
Précautions concernant le carburant et les gaz d'échappement
CX-9_8V84-EC-06I_Edition3 Page156
Thursday, March 8 2007 3:2 PM
Form No.8V84-EC-06I
Page 221 of 538
Black plate (221,1)
qVoyant du circuit de charge
Ce voyant s'allume lorsque le contacteur
d'allumage est mis sur la position ON et
s'éteint lorsque le moteur démarre.
Si le voyant s'allume pendant la conduite,
cela indique une anomalie de l'alternateur
ou du système de charge.
Garer prudemment le véhicule sur le bord
de la route. S'adresser à un
concessionnaire agréé Mazda.
ATTENTION
Ne pas continuer de conduire le
véhicule lorsque le voyant du circuit
de charge est allumé, car le moteur
pourrait s'arrêter inopinément.
qVoyant de pression d'huile moteur
Ce voyant s'allume lorsque le contacteur
d'allumage est mis sur la position ON et
s'éteint lorsque le moteur démarre.
Ce voyant indique que la pression de
l'huile moteur est basse.Si le voyant s'allume pendant la conduite:
1. Garer prudemment le véhicule sur le
bord de la route en terrain plat.
2. Arrêter le moteur et attendre 5 minutes
afin de laisser l'huile retourner dans le
carter d'huile.
3. Vérifier le niveau d'huile moteur (page
8-20) Si le niveau est bas, ajouter de
l'huile.
4. Démarrer le moteur et regarder le
voyant.
S'il reste allumé malgré un ajout d'huile,
arrêter le moteur immédiatement et faire
remorquer le véhicule jusqu'à la station
service la plus proche ou chez un
concessionnaire agréé Mazda.
ATTENTION
Ne pas conduire le véhicule si la
pression d'huile moteur est basse.
Cela peut causer de graves
dommages au moteur.
qVoyant d'anomalie du moteur
Ce témoin s'allume lorsque le contacteur
d'allumage est mis sur la position ON et
s'éteint lorsque le moteur démarre.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-45
CX-9_8V84-EC-06I_Edition3 Page221
Thursday, March 8 2007 3:2 PM
Form No.8V84-EC-06I
Page 280 of 538
Black plate (280,1)

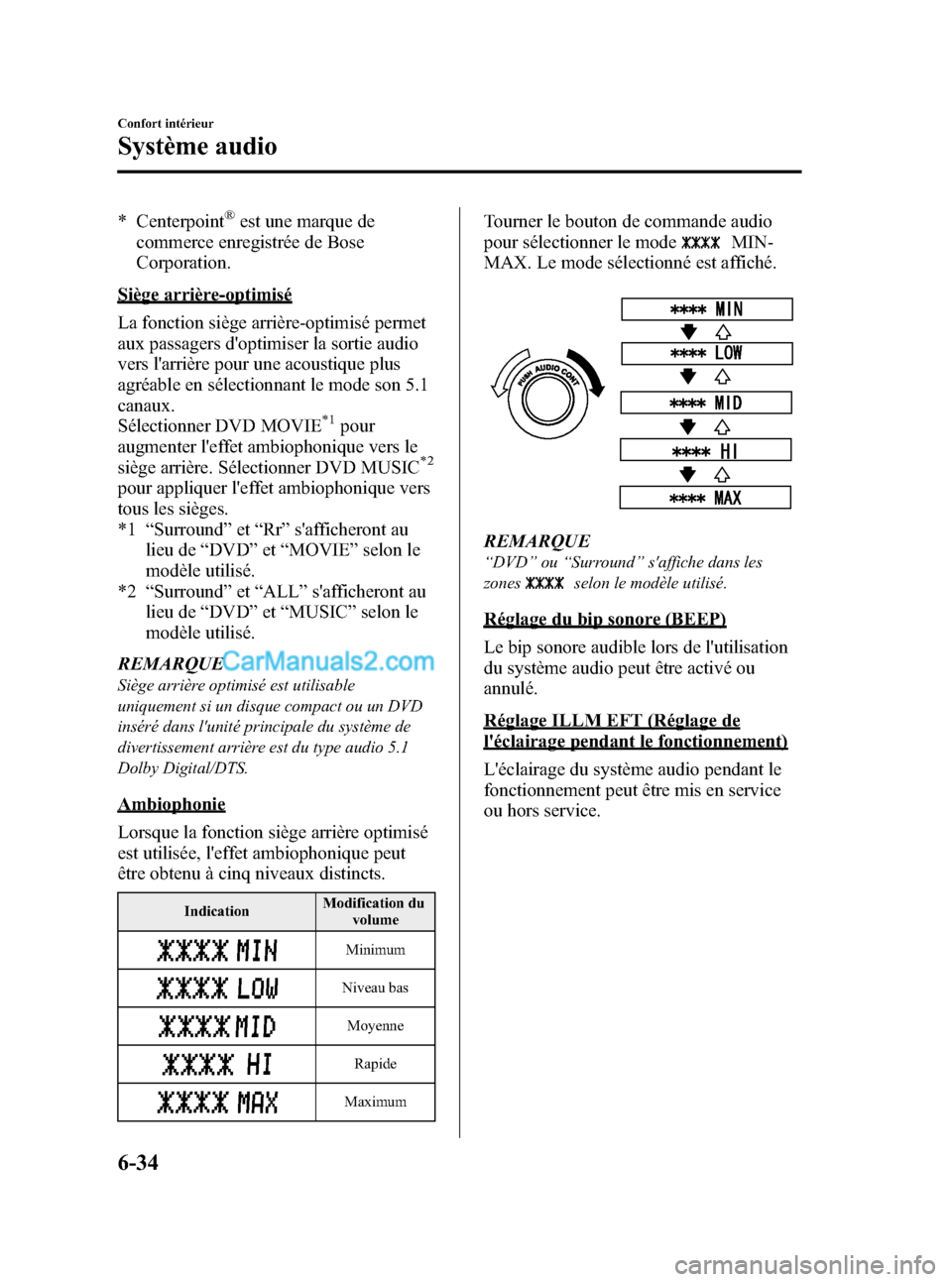

* Centerpoint®est une marque de
commerce enregistrée de Bose
Corporation.
Siège arrière-optimisé
La fonction siège arrière-optimisé permet
aux passagers d'optimiser la sortie audio
vers l'arrière pour une acoustique plus
agréable en sélectionnant le mode son 5.1
canaux.
Sélectionner DVD MOVIE
*1pour
augmenter l'effet ambiophonique vers le
siège arrière. Sélectionner DVD MUSIC
*2
pour appliquer l'effet ambiophonique vers
tous les sièges.
*1“Surround”et“Rr”s'afficheront au
lieu de“DVD”et“MOVIE”selon le
modèle utilisé.
*2“Surround”et“ALL”s'afficheront au
lieu de“DVD”et“MUSIC”selon le
modèle utilisé.
REMARQUE
Siège arrière optimisé est utilisable
uniquement si un disque compact ou un DVD
inséré dans l'unité principale du système de
divertissement arrière est du type audio 5.1
Dolby Digital/DTS.
Ambiophonie
Lorsque la fonction siège arrière optimisé
est utilisée, l'effet ambiophonique peut
être obtenu à cinq niveaux distincts.
IndicationModification du
volume
Minimum
Niveau bas
Moyenne
Rapide
Maximum
Tourner le bouton de commande audio
pour sélectionner le mode
MIN-
MAX. Le mode sélectionné est affiché.
REMARQUE
“DVD”ou“Surround”s'affiche dans les
zones
selon le modèle utilisé.
Réglage du bip sonore (BEEP)
Le bip sonore audible lors de l'utilisation
du système audio peut être activé ou
annulé.
Réglage ILLM EFT (Réglage de
l'éclairage pendant le fonctionnement)
L'éclairage du système audio pendant le
fonctionnement peut être mis en service
ou hors service.
6-34
Confort intérieur
Système audio
CX-9_8V84-EC-06I_Edition3 Page280
Thursday, March 8 2007 3:3 PM
Form No.8V84-EC-06I
Page 284 of 538
Black plate (284,1)

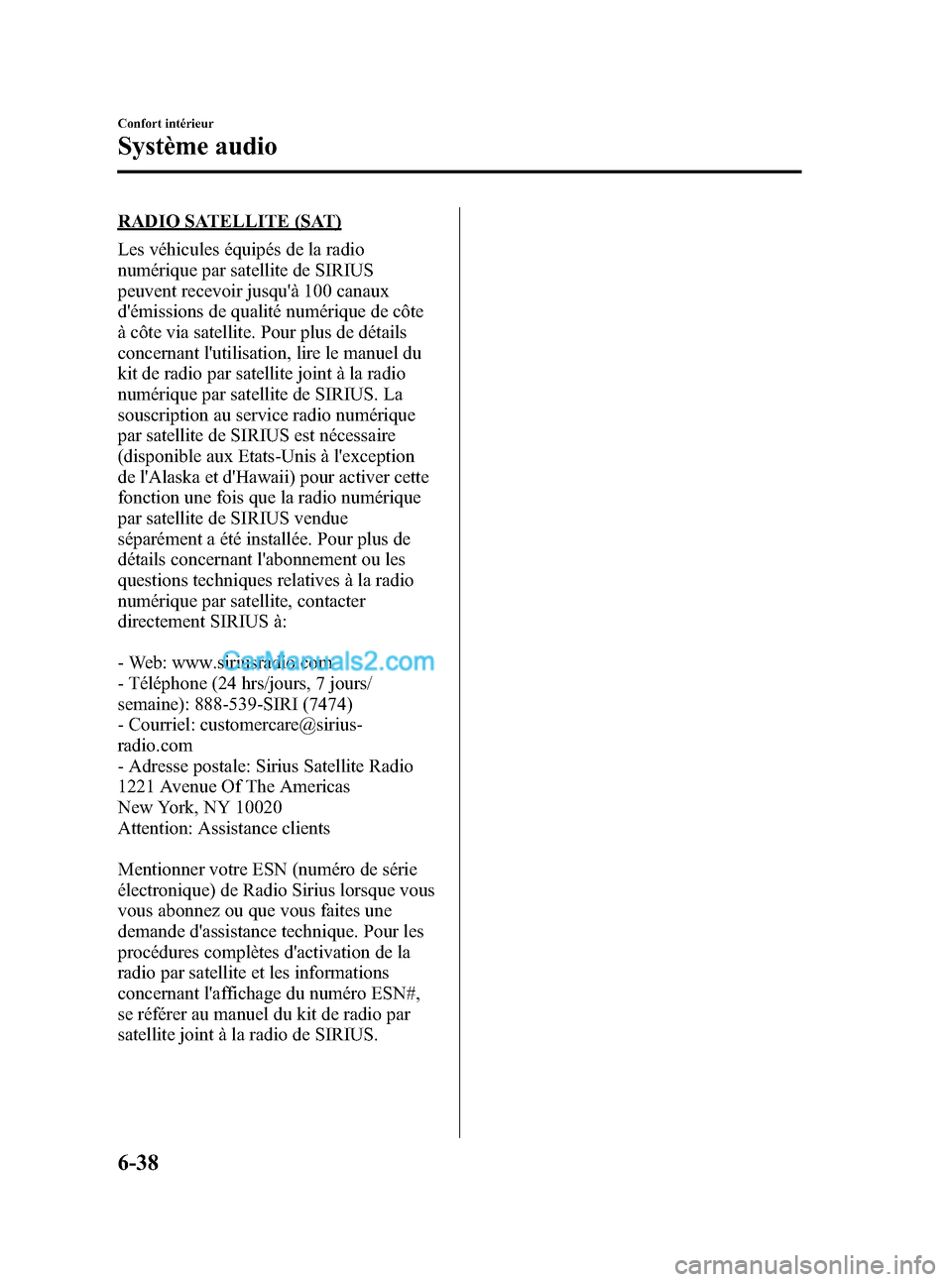

RADIO SATELLITE (SAT)
Les véhicules équipés de la radio
numérique par satellite de SIRIUS
peuvent recevoir jusqu'à 100 canaux
d'émissions de qualité numérique de côte
à côte via satellite. Pour plus de détails
concernant l'utilisation, lire le manuel du
kit de radio par satellite joint à la radio
numérique par satellite de SIRIUS. La
souscription au service radio numérique
par satellite de SIRIUS est nécessaire
(disponible aux Etats-Unis à l'exception
de l'Alaska et d'Hawaii) pour activer cette
fonction une fois que la radio numérique
par satellite de SIRIUS vendue
séparément a été installée. Pour plus de
détails concernant l'abonnement ou les
questions techniques relatives à la radio
numérique par satellite, contacter
directement SIRIUS à:
- Web: www.siriusradio.com
- Téléphone (24 hrs/jours, 7 jours/
semaine): 888-539-SIRI (7474)
- Courriel: customercare@sirius-
radio.com
- Adresse postale: Sirius Satellite Radio
1221 Avenue Of The Americas
New York, NY 10020
Attention: Assistance clients
Mentionner votre ESN (numéro de série
électronique) de Radio Sirius lorsque vous
vous abonnez ou que vous faites une
demande d'assistance technique. Pour les
procédures complètes d'activation de la
radio par satellite et les informations
concernant l'affichage du numéro ESN#,
se référer au manuel du kit de radio par
satellite joint à la radio de SIRIUS.
6-38
Confort intérieur
Système audio
CX-9_8V84-EC-06I_Edition3 Page284
Thursday, March 8 2007 3:3 PM
Form No.8V84-EC-06I
Page 299 of 538
Black plate (299,1)
Certification de sécurité
Ce lecteur de disques compacts est manufacturé et testé pour répondre à des normes de
sécurité rigoureuses. Il répond aux exigences du FCC et est conforme aux standards de
performance sécuritaire du Department of Health and Human Services des Etats-Unis.
ATTENTION
ØCe lecteur de disques compacts ne doit pas être réglé ou réparé par une personne
autre qu'un personnel d'entretien qualifié.
Si une réparation est requise, s'adresser à un concessionnaire agréé Mazda.
ØL'utilisation des commandes et réglages ou une utilisation autre que celles
décrites dans ce manuel peut causer l'exposition dangereuse au laser. Ne jamais
faire fonctionner le lecteur de disques compacts avec le boîtier ouvert.
ØLes changements ou modifications non spécifiquement approuvés par l'entité
responsable de la conformité peuvent annuler le droit de l'utilisateur de faire
fonctionner cet appareil.
REMARQUE
Pour la section du lecteur de disques compacts:
Cet appareil est conforme à la partie 15 de la Réglementation FCC. Le fonctionnement étant sujet
aux deux conditions suivantes: (1) cet appareil ne doit pas causer d'interférences néfastes, et (2) cet
appareil doit accepter toutes les interférences reçues, incluant celles qui risquent de causer un
mauvais fonctionnement.
REMARQUE
Cet appareil a été testé et il a été déterminé qu'il respecte les limites pour un appareil numérique de
classe B, en accord avec la partie 15 de la Réglementation FCC. Ces limites sont conçues pour
donner une protection adéquate contre les interférences lors d'une installation résidentielle. Cet
appareil génère, utilise et peut radier une énergie de fréquence radio et, s'il n'est pas installé et
utilisé suivant les instructions, peut causer des interférences nuisibles aux communications radio.
Cependant, il n'est pas garanti qu'aucune interférence ne se produira lors d'une installation
particulière.
Confort intérieur
Système audio
6-53
CX-9_8V84-EC-06I_Edition3 Page299
Thursday, March 8 2007 3:3 PM
Form No.8V84-EC-06I
Page 355 of 538
Black plate (355,1)
Téléphone mains-libres
Bluetooth
í
qQu'est-ce qu'un téléphone mains-
libres Bluetooth?
Présentation du téléphone mains-libres
Bluetooth
En connectant un téléphone mobile
Bluetooth à l'unité mains-libres dont le
véhicule est équipé, il est possible
d'effectuer ou de recevoir des appels en
utilisant la touche de téléphone se
trouvant sur le volant de direction et les
commandes vocales.
Téléphone mobile Bluetooth
Le téléphone mobile Bluetooth
communique avec l'unité mains-libres
dont le véhicule est équipé en utilisant la
transmission radio (Bluetooth).
Par exemple, si le téléphone mobile est
placé dans la poche d'une veste, il est
possible d'effectuer des appels
téléphoniques via le service de mobile
sans avoir à utiliser directement le
téléphone mobile.
Spécification Bluetooth applicable
Ver. 1.1 ou supérieure
Profil de réponse
lHFP (Hands Free Profile) Ver.1.0lDUN (Dial-up Networking Profile)
Ver.1.1
Bluetooth est la marque déposée de
Bluetooth SIG. Inc.REMARQUE
lSi le contacteur d'allumage est mis sur la
position d'arrêt lors d'un appel au
téléphone mains-libres, la ligne sera
transférée automatiquement vers le
téléphone mobile.
lSi le téléphone mobile se trouve à un
endroit où la réception radio est difficile,
par exemple dans un récipient métallique
ou dans le coffre, il est possible que l'appel
ne puisse pas être connecté en utilisant
Bluetooth. S'il est impossible d'établir la
communication, placer le téléphone mobile
à un autre endroit.
qComposants
Le téléphone mains-libres Bluetooth est
composé des pièces suivantes:
lTouche de téléphonelAffichage d'informationslMicrophonelUnité audio/Système de navigation
Touche de téléphone
En actionnant la touche de téléphone, on
peut utiliser des fonctions de base du
téléphone mains-libres Bluetooth telles
qu'effectuer un appel ou raccrocher.
Touche de téléphone
Confort intérieur
Téléphone mains-libres Bluetooth
6-109íCertains modèles. CX-9_8V84-EC-06I_Edition3 Page355
Thursday, March 8 2007 3:3 PM
Form No.8V84-EC-06I
Page 408 of 538
Black plate (408,1)
Description du remorquage
Nous recommandons de faire appel à un
concessionnaire agréé Mazda ou à un
service de remorquage professionnel
lorsque le remorquage s'avère nécessaire.
Une méthode appropriée de levage et de
remorquage est nécessaire pour éviter
d'endommager le véhicule. En particulier,
lorsqu'on remorque un véhicules AWD,
pour lequel toutes les roues sont
connectées au mécanisme d'entraînement,
il est absolument essentiel de transporter
correctement le véhicule pour éviter
d'endommager le système d'entraînement.
Toutes les lois gouvernementales et
locales doivent être respectées.
Chariots porte-roues
Un véhicule 2WD doit être remorqué avec
les roues motrices (roues avant) soulevées
du sol. Si cela n'est pas possible en raison
de dommages excessifs ou autres
conditions, utiliser des chariots porte-
roues.
Lors du remorquage d'un véhicule à 2WD
avec les roues arrière au sol, relâcher le
frein de stationnement.
Un véhicule à AWD doit être remorqué
avec les quatre roues soulevées du sol.
ATTENTION
Ne pas remorquer le véhicule vers
l'arrière avec les roues motrices au
sol. Cela risque d'endommager la
boîte de vitesses.
ATTENTION
Ne pas utiliser un équipement de
remorquage de type à câble. Cela
risque d'endommager le véhicule.
Utiliser un système à prise sous roues
ou un camion à plate-forme.
7-22
En cas d'urgence
Remorquage d'urgence
CX-9_8V84-EC-06I_Edition3 Page408
Thursday, March 8 2007 3:4 PM
Form No.8V84-EC-06I
