MAZDA MODEL CX-9 2013 Manuel du propriétaire (in French)

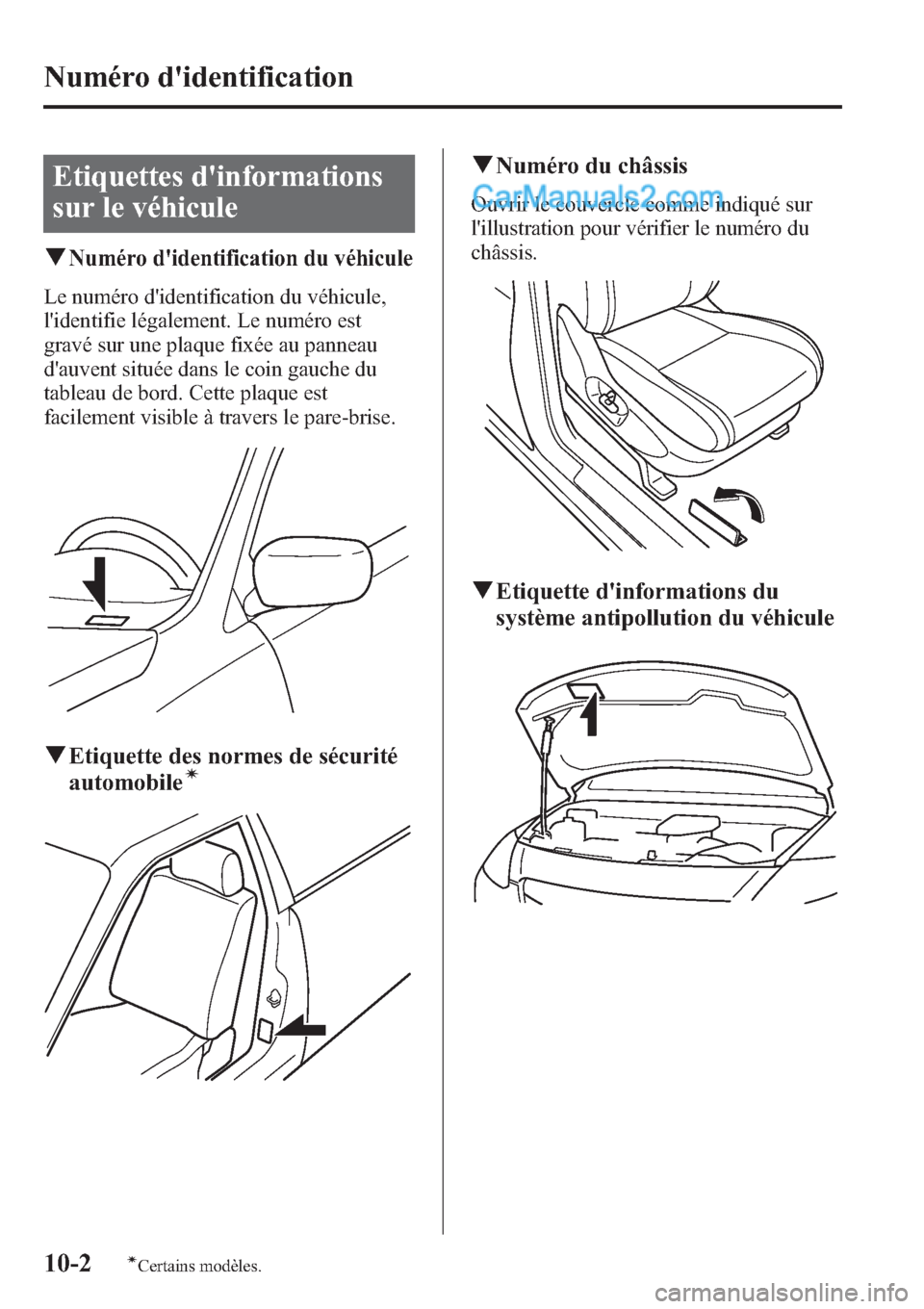

Etiquettes d'informations
sur le véhicule
qNuméro d'identification du véhicule
Le numéro d'identification du véhicule,
l'identifie légalement. Le numéro est
gravé sur une plaque fixée au panneau
d'auvent située dans le coin gauche du
tableau de bord. Cette plaque est
facilement visible à travers le pare-brise.
qEtiquette des normes de sécurité
automobileí
qNuméro du châssis
Ouvrir le couvercle comme indiqué sur
l'illustration pour vérifier le numéro du
châssis.
qEtiquette d'informations du
système antipollution du véhicule
10-2íCertains modèles.
Numéro d'identification

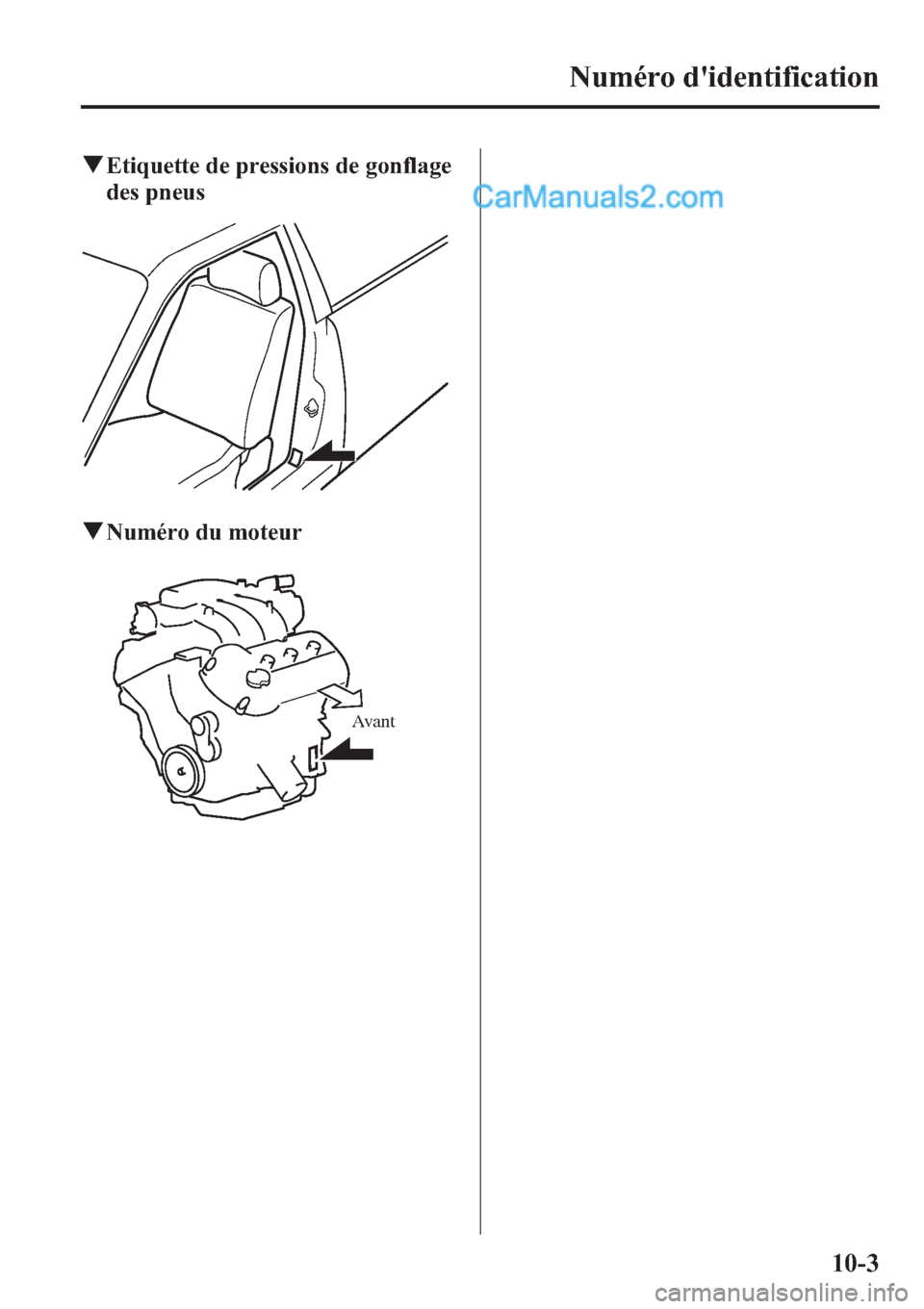

qEtiquette de pressions de gonflage
des pneus
qNuméro du moteur
Avant
Numéro d'identification
10-3

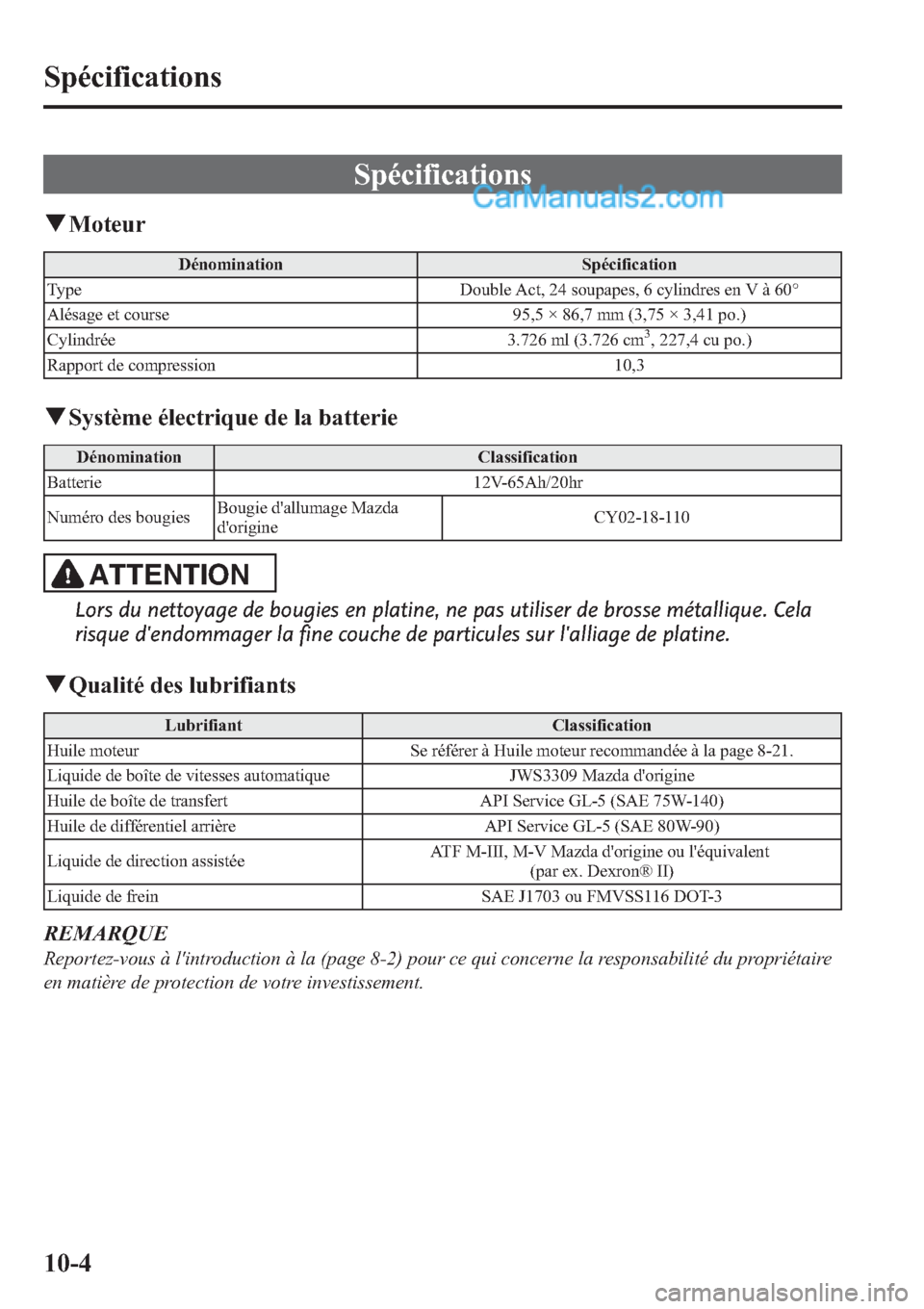

Spécifications
qMoteur
Dénomination Spécification
Type Double Act, 24 soupapes, 6 cylindres en V à 60°
Alésage et course 95,5 × 86,7 mm (3,75 × 3,41 po.)
Cylindrée 3.726 ml (3.726 cm
3, 227,4 cu po.)
Rapport de compression 10,3
qSystème électrique de la batterie
Dénomination Classification
Batterie 12V-65Ah/20hr
Numéro des bougiesBougie d'allumage Mazda
d'origineCY02-18-110
ATTENTION
Lors du nettoyage de bougies en platine, ne pas utiliser de brosse métallique. Cela
risque d'endommager la fine couche de particules sur l'alliage de platine.
qQualité des lubrifiants
Lubrifiant Classification
Huile moteur Se référer à Huile moteur recommandée à la page 8-21.
Liquide de boîte de vitesses automatique JWS3309 Mazda d'origine
Huile de boîte de transfert API Service GL-5 (SAE 75W-140)
Huile de différentiel arrière API Service GL-5 (SAE 80W-90)
Liquide de direction assistéeATF M-III, M-V Mazda d'origine ou l'équivalent
(par ex. Dexron® II)
Liquide de frein SAE J1703 ou FMVSS116 DOT-3
REMARQUE
Reportez-vous à l'introduction à la (page 8-2) pour ce qui concerne la responsabilité du propriétaire
en matière de protection de votre investissement.
10-4
Spécifications

qContenances
(Quantités approximatives)
Dénomination Capacité
Huile moteurAvec remplacement du filtre à huile 5,2 litres (5,5 US qt, 4,6 Imp qt)
Sans remplacement du filtre à huile 4,7 litres (5,0 US qt, 4,2 Imp qt)
Liquide de
refroidissementMexique 12,1 litres (12,8 US qt, 10,6 Imp qt)
Sauf MexiqueAvec paquet de
remorquage12,1 litres (12,8 US qt, 10,6 Imp qt)
Sans paquet de
remorquage11,5 litres (12,2 US qt, 10,1 Imp qt)
Liquide de boîte de vitesses automatique 6,6 litres (7,0 US qt, 5,8 Imp qt)
Huile de boîte de transfert 0,532 litre (0,562 US qt, 0,468 Imp qt)
Huile de différentiel arrière 1,0 litre (1,1 US qt, 0,9 Imp qt)
Liquide de lave-glace 4,5 litres (4,8 US qt, 4,0 Imp qt)
Réservoir de carburant 76,0 litres (20,1 US gal, 16,7 Imp gal)
Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.
qDimensions
Dénomination Spécifications du véhicule
Longueur hors toutSans support de plaque
d'immatriculation5.096 mm (200,6 po.)
Avec support de plaque
d'immatriculation5.106 mm (201,0 po.)
Largeur hors tout 1.936 mm (76,2 po.)
Hauteur hors tout 1.728 mm (68,0 po.)
Voie avant 1.654 mm (65,1 po.)
Voie arrière 1.644 mm (64,7 po.)
Empattement 2.875 mm (113,2 po.)
qPoids
DénominationPoids
2WD AWD
PNBV (Poids nominal brut du véhicule) 2.645 kg (5.831 lb) 2.720 kg (5.997 lb)
PNBE (Poids nominal brut sur l'essieu)Avant 1.276 kg (2.813 lb) 1.307 kg (2.881 lb)
Arrière 1.400 kg (3.086 lb) 1.458 kg (3.214 lb)
Spécifications
10-5

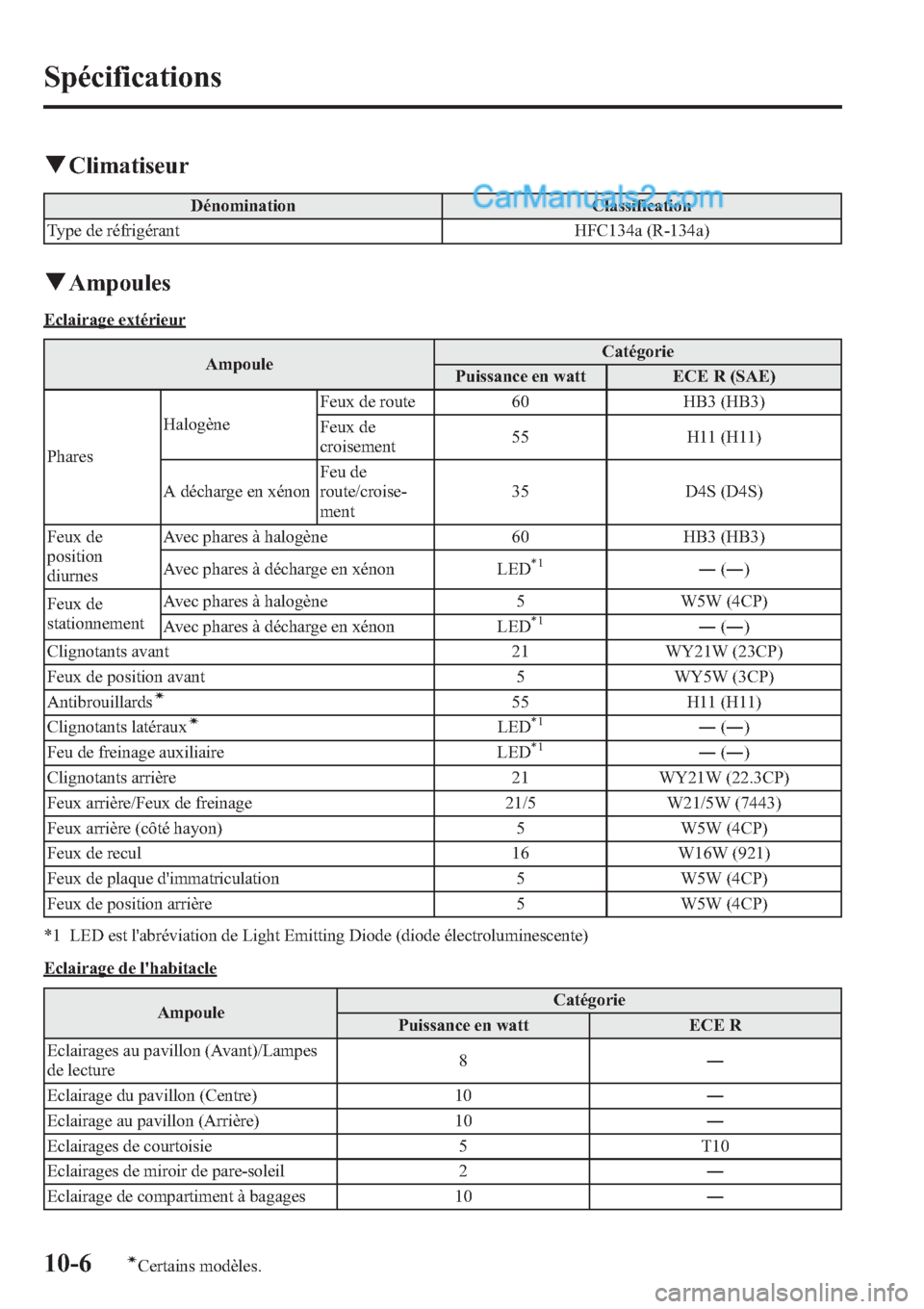

qClimatiseur
Dénomination Classification
Type de réfrigérant HFC134a (R-134a)
qAmpoules
Eclairage extérieur
AmpouleCatégorie
Puissance en watt ECE R (SAE)
PharesHalogèneFeux de route 60 HB3 (HB3)
Feux de
croisement55 H11 (H11)
A décharge en xénonFeu de
route/croise-
ment35 D4S (D4S)
Feux de
position
diurnesAvec phares à halogène 60 HB3 (HB3)
Avec phares à décharge en xénon LED
*1―(―)
Feux de
stationnementAvec phares à halogène 5 W5W (4CP)
Avec phares à décharge en xénon LED
*1―(―)
Clignotants avant 21 WY21W (23CP)
Feux de position avant 5 WY5W (3CP)
Antibrouillards
í55 H11 (H11)
Clignotants latérauxíLED*1―(―)
Feu de freinage auxiliaire LED*1―(―)
Clignotants arrière 21 WY21W (22.3CP)
Feux arrière/Feux de freinage 21/5 W21/5W (7443)
Feux arrière (côté hayon) 5 W5W (4CP)
Feux de recul 16 W16W (921)
Feux de plaque d'immatriculation 5 W5W (4CP)
Feux de position arrière 5 W5W (4CP)
*1 LED est l'abréviation de Light Emitting Diode (diode électroluminescente)
Eclairage de l'habitacle
AmpouleCatégorie
Puissance en watt ECE R
Eclairages au pavillon (Avant)/Lampes
de lecture8―
Eclairage du pavillon (Centre) 10―
Eclairage au pavillon (Arrière) 10―
Eclairages de courtoisie 5 T10
Eclairages de miroir de pare-soleil 2―
Eclairage de compartiment à bagages 10―
10-6íCertains modèles.
Spécifications

qPneus
REMARQUE
Les pneus montés sont ceux qui correspondent le mieux aux besoins du châssis du véhicule.
Lors du remplacement des pneus, Mazda recommande de les remplacer par des pneus du même type
que ceux montés à l'origine. Pour plus de détails, s'adresser à un concessionnaire agréé Mazda.
Vérifier l'étiquette de pressions de gonflage des pneus pour la taille des pneus et leur
pression de gonflage.
Se référer à Pression de gonflage des pneus à la page 8-35.
Roue de secours standard
Taille de pneuPression de gonflage
Avant Arrière
P245/60R18 104H 250 kPa (36 psi) 250 kPa (36 psi)
P245/50R20 102V 230 kPa (34 psi) 230 kPa (34 psi)
Roue de secours à usage temporaire
(Sauf Mexique)
Taille de pneu Pression de gonflage
T155/90D18 103M 420 kPa (60 psi)
(Mexique)
Taille de pneu Pression de gonflage
195/80R17 99M 250 kPa (36 psi)
qFusibles
Se référer à Fusibles à la page 8-52.
Spécifications
10-7

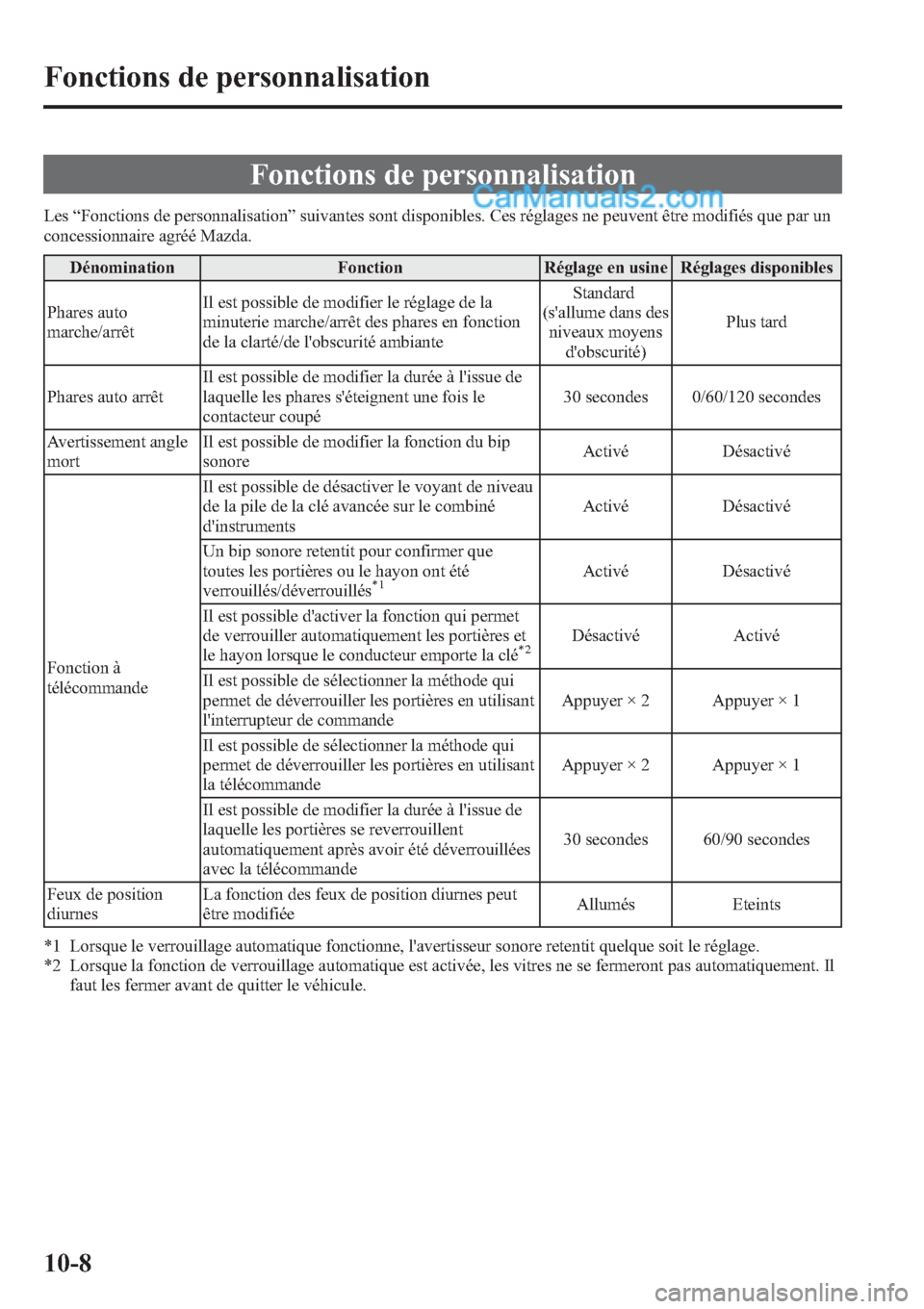

Fonctions de personnalisation
Les“Fonctions de personnalisation”suivantes sont disponibles. Ces réglages ne peuvent être modifiés que par un
concessionnaire agréé Mazda.
Dénomination Fonction Réglage en usine Réglages disponibles
Phares auto
marche/arrêtIl est possible de modifier le réglage de la
minuterie marche/arrêt des phares en fonction
de la clarté/de l'obscurité ambianteStandard
(s'allume dans des
niveaux moyens
d'obscurité)Plus tard
Phares auto arrêtIl est possible de modifier la durée à l'issue de
laquelle les phares s'éteignent une fois le
contacteur coupé30 secondes 0/60/120 secondes
Avertissement angle
mortIl est possible de modifier la fonction du bip
sonoreActivé Désactivé
Fonction à
télécommandeIl est possible de désactiver le voyant de niveau
de la pile de la clé avancée sur le combiné
d'instrumentsActivé Désactivé
Un bip sonore retentit pour confirmer que
toutes les portières ou le hayon ont été
verrouillés/déverrouillés
*1Activé Désactivé
Il est possible d'activer la fonction qui permet
de verrouiller automatiquement les portières et
le hayon lorsque le conducteur emporte la clé
*2Désactivé Activé
Il est possible de sélectionner la méthode qui
permet de déverrouiller les portières en utilisant
l'interrupteur de commandeAppuyer × 2 Appuyer × 1
Il est possible de sélectionner la méthode qui
permet de déverrouiller les portières en utilisant
la télécommandeAppuyer × 2 Appuyer × 1
Il est possible de modifier la durée à l'issue de
laquelle les portières se reverrouillent
automatiquement après avoir été déverrouillées
avec la télécommande30 secondes 60/90 secondes
Feux de position
diurnesLa fonction des feux de position diurnes peut
être modifiéeAllumés Eteints
*1 Lorsque le verrouillage automatique fonctionne, l'avertisseur sonore retentit quelque soit le réglage.
*2 Lorsque la fonction de verrouillage automatique est activée, les vitres ne se fermeront pas automatiquement. Il
faut les fermer avant de quitter le véhicule.
10-8
Fonctions de personnalisation

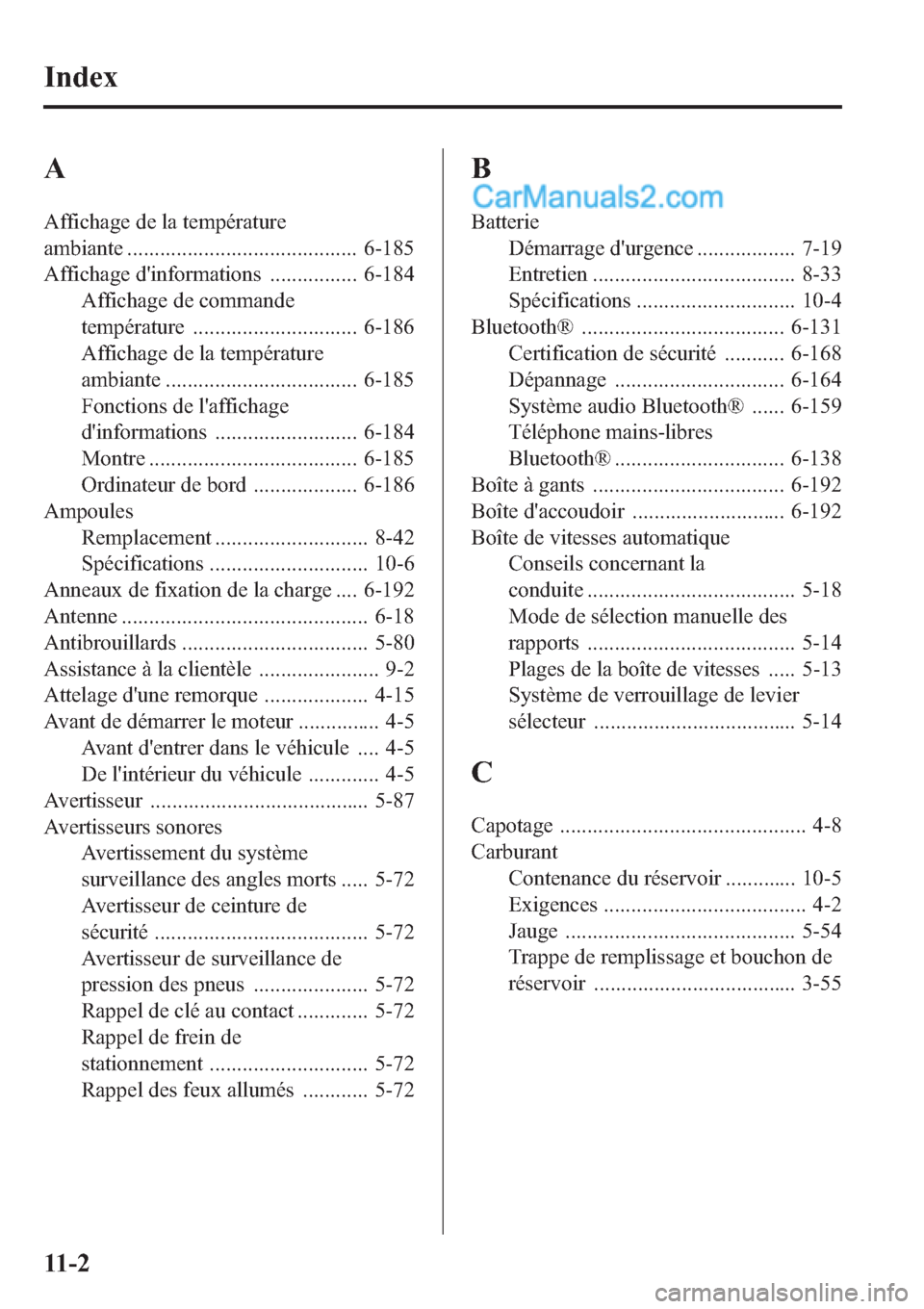

11Index
11-1

A
Affichage de la température
ambiante .......................................... 6-185
Affichage d'informations ................ 6-184
Affichage de commande
température .............................. 6-186
Affichage de la température
ambiante ................................... 6-185
Fonctions de l'affichage
d'informations .......................... 6-184
Montre ...................................... 6-185
Ordinateur de bord ................... 6-186
Ampoules
Remplacement ............................ 8-42
Spécifications ............................. 10-6
Anneaux de fixation de la charge .... 6-192
Antenne ............................................. 6-18
Antibrouillards .................................. 5-80
Assistance à la clientèle ...................... 9-2
Attelage d'une remorque ................... 4-15
Avant de démarrer le moteur ............... 4-5
Avant d'entrer dans le véhicule .... 4-5
De l'intérieur du véhicule ............. 4-5
Avertisseur ........................................ 5-87
Avertisseurs sonores
Avertissement du système
surveillance des angles morts ..... 5-72
Avertisseur de ceinture de
sécurité ....................................... 5-72
Avertisseur de surveillance de
pression des pneus ..................... 5-72
Rappel de clé au contact ............. 5-72
Rappel de frein de
stationnement ............................. 5-72
Rappel des feux allumés ............ 5-72
B
Batterie
Démarrage d'urgence .................. 7-19
Entretien ..................................... 8-33
Spécifications ............................. 10-4
Bluetooth® ..................................... 6-131
Certification de sécurité ........... 6-168
Dépannage ............................... 6-164
Système audio Bluetooth® ...... 6-159
Téléphone mains-libres
Bluetooth® ............................... 6-138
Boîte à gants ................................... 6-192
Boîte d'accoudoir ............................ 6-192
Boîte de vitesses automatique
Conseils concernant la
conduite ...................................... 5-18
Mode de sélection manuelle des
rapports ...................................... 5-14
Plages de la boîte de vitesses ..... 5-13
Système de verrouillage de levier
sélecteur ..................................... 5-14
C
Capotage ............................................. 4-8
Carburant
Contenance du réservoir ............. 10-5
Exigences ..................................... 4-2
Jauge .......................................... 5-54
Trappe de remplissage et bouchon de
réservoir ..................................... 3-55
11-2
Index

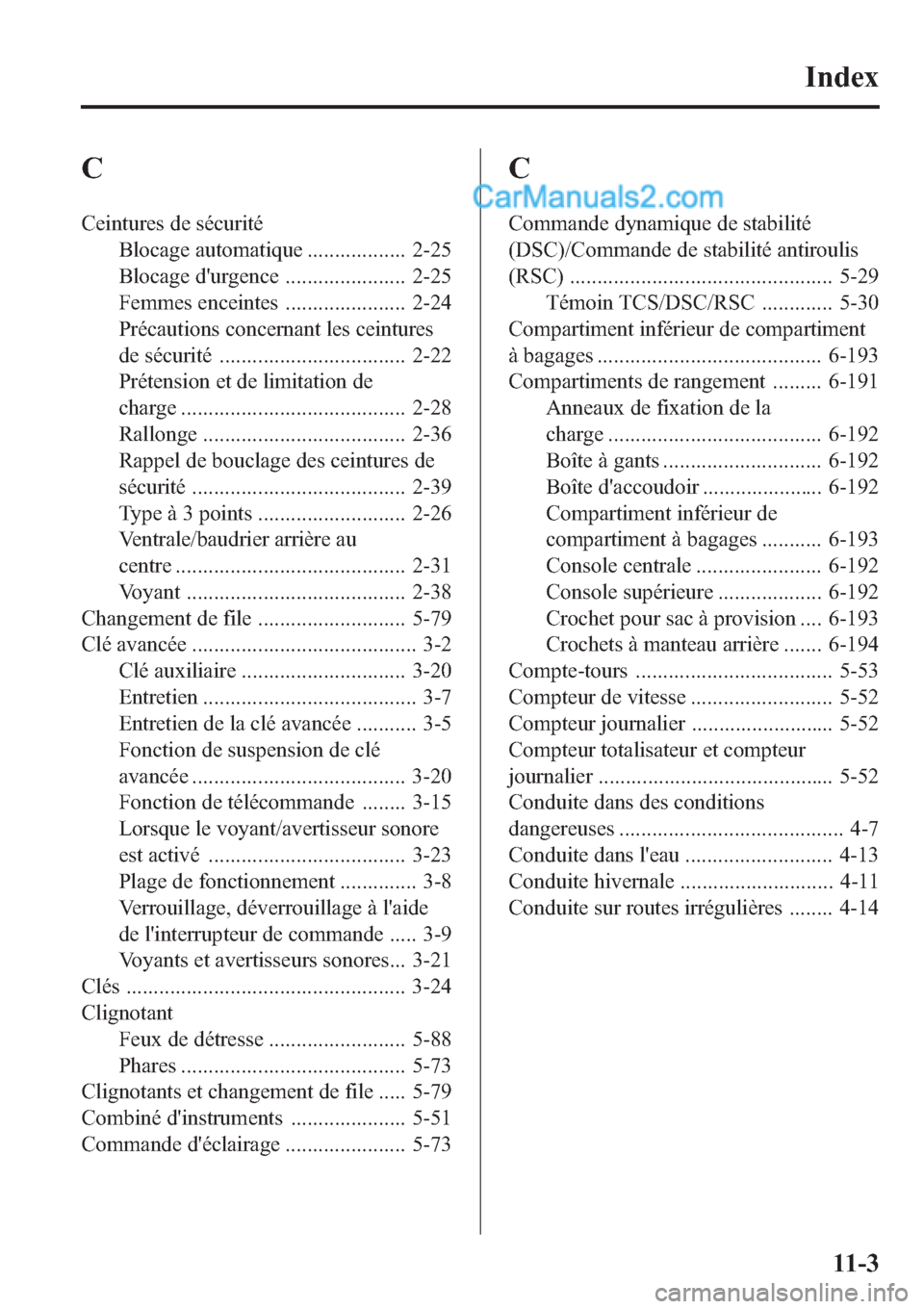

C
Ceintures de sécurité
Blocage automatique .................. 2-25
Blocage d'urgence ...................... 2-25
Femmes enceintes ...................... 2-24
Précautions concernant les ceintures
de sécurité .................................. 2-22
Prétension et de limitation de
charge ......................................... 2-28
Rallonge ..................................... 2-36
Rappel de bouclage des ceintures de
sécurité ....................................... 2-39
Type à 3 points ........................... 2-26
Ventrale/baudrier arrière au
centre .......................................... 2-31
Voyant ........................................ 2-38
Changement de file ........................... 5-79
Clé avancée ......................................... 3-2
Clé auxiliaire .............................. 3-20
Entretien ....................................... 3-7
Entretien de la clé avancée ........... 3-5
Fonction de suspension de clé
avancée ....................................... 3-20
Fonction de télécommande ........ 3-15
Lorsque le voyant/avertisseur sonore
est activé .................................... 3-23
Plage de fonctionnement .............. 3-8
Verrouillage, déverrouillage à l'aide
de l'interrupteur de commande ..... 3-9
Voyants et avertisseurs sonores... 3-21
Clés ................................................... 3-24
Clignotant
Feux de détresse ......................... 5-88
Phares ......................................... 5-73
Clignotants et changement de file ..... 5-79
Combiné d'instruments ..................... 5-51
Commande d'éclairage ...................... 5-73
C
Commande dynamique de stabilité
(DSC)/Commande de stabilité antiroulis
(RSC) ................................................ 5-29
Témoin TCS/DSC/RSC ............. 5-30
Compartiment inférieur de compartiment
à bagages ......................................... 6-193
Compartiments de rangement ......... 6-191
Anneaux de fixation de la
charge ....................................... 6-192
Boîte à gants ............................. 6-192
Boîte d'accoudoir ...................... 6-192
Compartiment inférieur de
compartiment à bagages ........... 6-193
Console centrale ....................... 6-192
Console supérieure ................... 6-192
Crochet pour sac à provision .... 6-193
Crochets à manteau arrière ....... 6-194
Compte-tours .................................... 5-53
Compteur de vitesse .......................... 5-52
Compteur journalier .......................... 5-52
Compteur totalisateur et compteur
journalier ........................................... 5-52
Conduite dans des conditions
dangereuses ......................................... 4-7
Conduite dans l'eau ........................... 4-13
Conduite hivernale ............................ 4-11
Conduite sur routes irrégulières ........ 4-14
Index
11-3
