6–60
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.

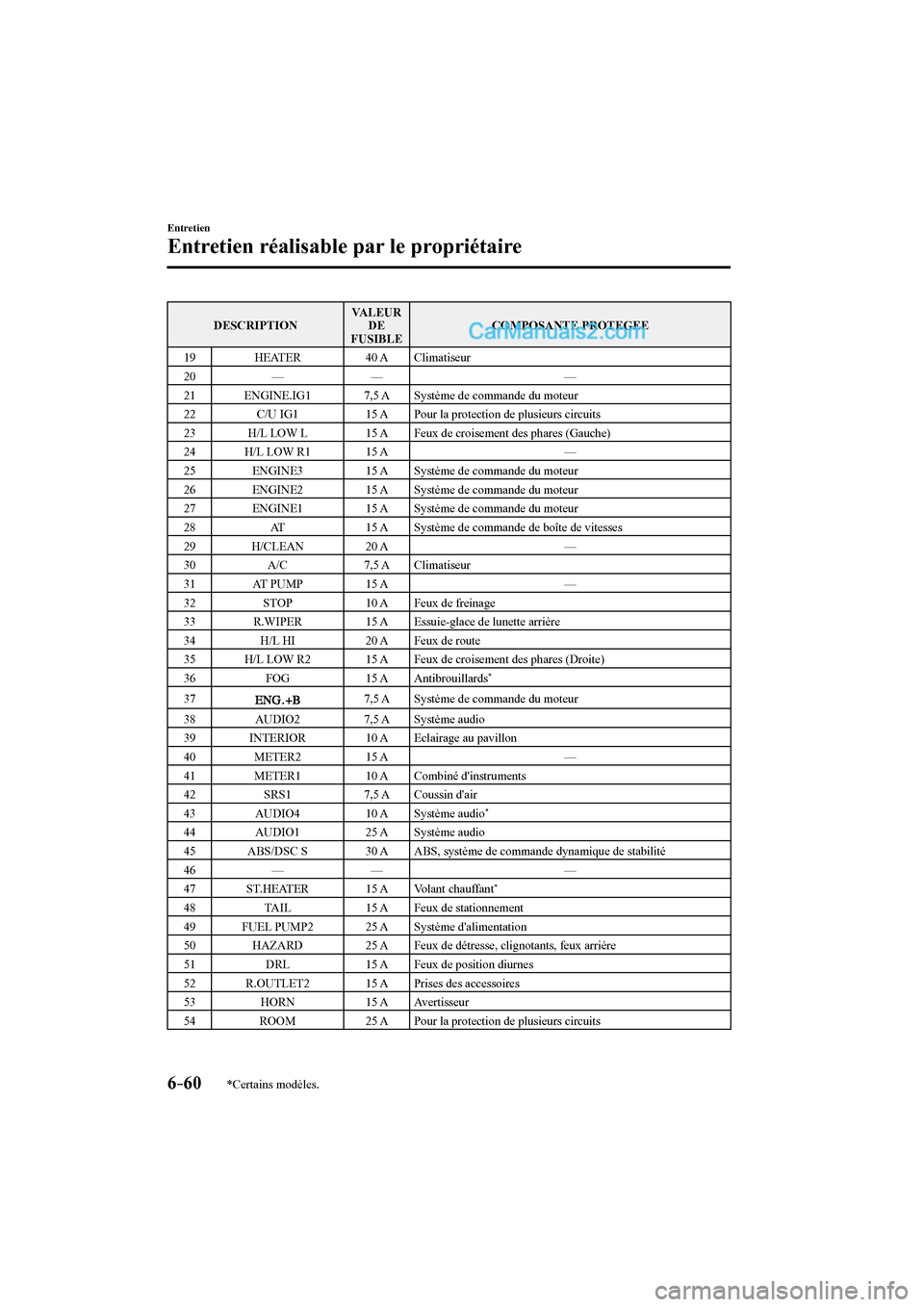

DESCRIPTION VALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
19 HEATER 40 A Climatiseur
20 — — —
21 ENGINE.IG1 7,5 A Système de commande du moteur
22 C/U IG1 15 A Pour la protection de plusieurs circuits
23 H/L LOW L 15 A Feux de croisement des phares (Gauche)
24 H/L LOW R1 15 A —
25 ENGINE3 15 A Système de commande du moteur
26 ENGINE2 15 A Système de commande du moteur
27 ENGINE1 15 A Système de commande du moteur
28 AT 15 A Système de commande de boîte de vitesses
29 H/CLEAN 20 A —
30 A/C 7,5 A Climatiseur
31 AT PUMP 15 A —
32 STOP 10 A Feux de freinage
33 R.WIPER 15 A Essuie-glace de lunette arrière
34 H/L HI 20 A Feux de route
35 H/L LOW R2 15 A Feux de croisement des phares (Droite)
36 FOG 15 A Antibrouillards
*
37

7,5 A Système de commande du moteur
38 AUDIO2 7,5 A Système audio
39 INTERIOR 10 A Eclairage au pavillon
40 METER2 15 A —
41 METER1 10 A Combiné d'instruments
42 SRS1 7,5 A Coussin d'air
43 AUDIO4 10 A Système audio
*
44 AUDIO1 25 A Système audio
45 ABS/DSC S 30 A ABS, système de commande dynamique de stabilité
46 — — —
47 ST.HEATER 15 A Volant chauffant
*
48 TAIL 15 A Feux de stationnement
49 FUEL PUMP2 25 A Système d'alimentation
50 HAZARD 25 A Feux de détresse, clignotants, feux arrière
51 DRL 15 A Feux de position diurnes
52 R.OUTLET2 15 A Prises des accessoires
53 HORN 15 A Avertisseur
54 ROOM 25 A Pour la protection de plusieurs circuits
