MAZDA MODEL MAZDASPEED 3 2013 Manuel du propriétaire (in French)

ATTENTION
ØComme la clé avancée utilise des ondes radio de faible intensité, elle risque de ne
pas fonctionner correctement dans les conditions suivantes:
ØLa clé avancée est transportée en même temps que des appareils de
télécommunication tels qu'un téléphone cellulaires.
ØLa clé avancée est en contact avec ou recouverte par un objet métallique.
ØLa clé avancée se trouve à proximité d'appareils électroniques, tels qu'un
ordinateur personnel ou un téléphone cellulaire.
ØUn équipement électronique autre que l'équipement original Mazda est installé
dans le véhicule.
ØUn équipement situé à proximité du véhicule émet des ondes radio.
ØSi le véhicule se trouve à proximité d'équipements tels que des dispositifs de
paiement sans fil installés dans certaines stations-service.
ØLa clé avancée peut consommer de l'énergie électrique en excès lorsqu'elle reçoit
des ondes radio de forte intensité. Tenez la clé avancée à l'écart des appareils
électriques tels que téléviseur ou PC.
ØPour ne pas endommager la clé avancée, NE PAS:
ØLaisser tomber la clé avancée.
ØMouiller la clé avancée.
ØDémonter la clé avancée.
ØExposer la clé avancée à des températures élevées, dans des endroits au soleil
comme sur le tableau de bord ou sur le capot.
ØPlacer des objets lourds sur la clé avancée.
ØPasser la clé avancée au nettoyeur à ultrasons.
ØPlacer des objets magnétisés à proximité de la clé avancée.
REMARQUE
lLa pile a une durée de vie d'environ un an. Veiller à remplacer la pile lorsque le témoin KEY vert
du tableau de bord clignote pendant 30 secondes lorsque le moteur est arrêté, faute de quoi il ne
sera pas possible de démarrer le moteur à l'aide du système de démarrage à télécommande une
fois la pile complètement épuisée. Se reporter à Voyant KEY (rouge)/Témoin KEY (vert) (avec clé
avancée) à la page 5-62. Si cela se produit, il est alors nécessaire de démarrer immédiatement le
moteur à l'aide de la clé auxiliaire. Se référer à Avertisseur de la pile de clé avancée déchargée à
la page 3-25.
lDes clés avancées supplémentaires sont disponibles chez un concessionnaire agréé Mazda. Pour
chaque véhicule, 6 clés avancées sont fournies pour bénéficier des fonctions à télécommande.
3-4
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande

qEntretien de la clé avancée
ATTENTION
ØS'assurer que la pile est installée
avec le côté adéquat vers le haut.
La pile risque de couler si elle n'est
pas installée correctement.
ØLors du remplacement de la pile,
veiller à ne pas toucher de circuits
internes ni de bornes électriques, à
ne pas tordre des bornes
électriques et à ne pas laisser de la
saleté pénétrer dans la
télécommande, car cela pourrait
l'endommager.
ØIl y a danger d'explosion si la pile
n'est pas remplacée correctement.
ØNe remplacer qu'avec le même
type de pile (CR2025 ou
l'équivalent).
ØMettre les piles usées au rebut en
respectant les instructions
suivantes.
ØIsoler les bornes positive et
négative en les recouvrant de
ruban isolant ou l'équivalent.
ØNe jamais démonter la pile.
ØNe jamais jeter la pile dans le
feu ou dans l'eau.
ØNe jamais déformer ou écraser
une pile.
Les conditions suivantes indiquent que la
pile est déchargée:
lLe témoin KEY (vert) du tableau de
bord clignote pendant environ 30
secondes lorsque le moteur est arrêté.
lLe système ne fonctionne pas et le
témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
lLa plage de fonctionnement du
système est réduite.Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé
avancée. Pour remplacer la pile soi-même,
suivre les instructions ci-dessous.
Remplacement de la pile de la clé
avancée
1. Retirer la clé auxiliaire.
2. Insérer un petit tournevis plat dans la
rainure indiquée sur l'illustration et
tourner le tournevis pour ouvrir
légèrement le couvercle.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-5

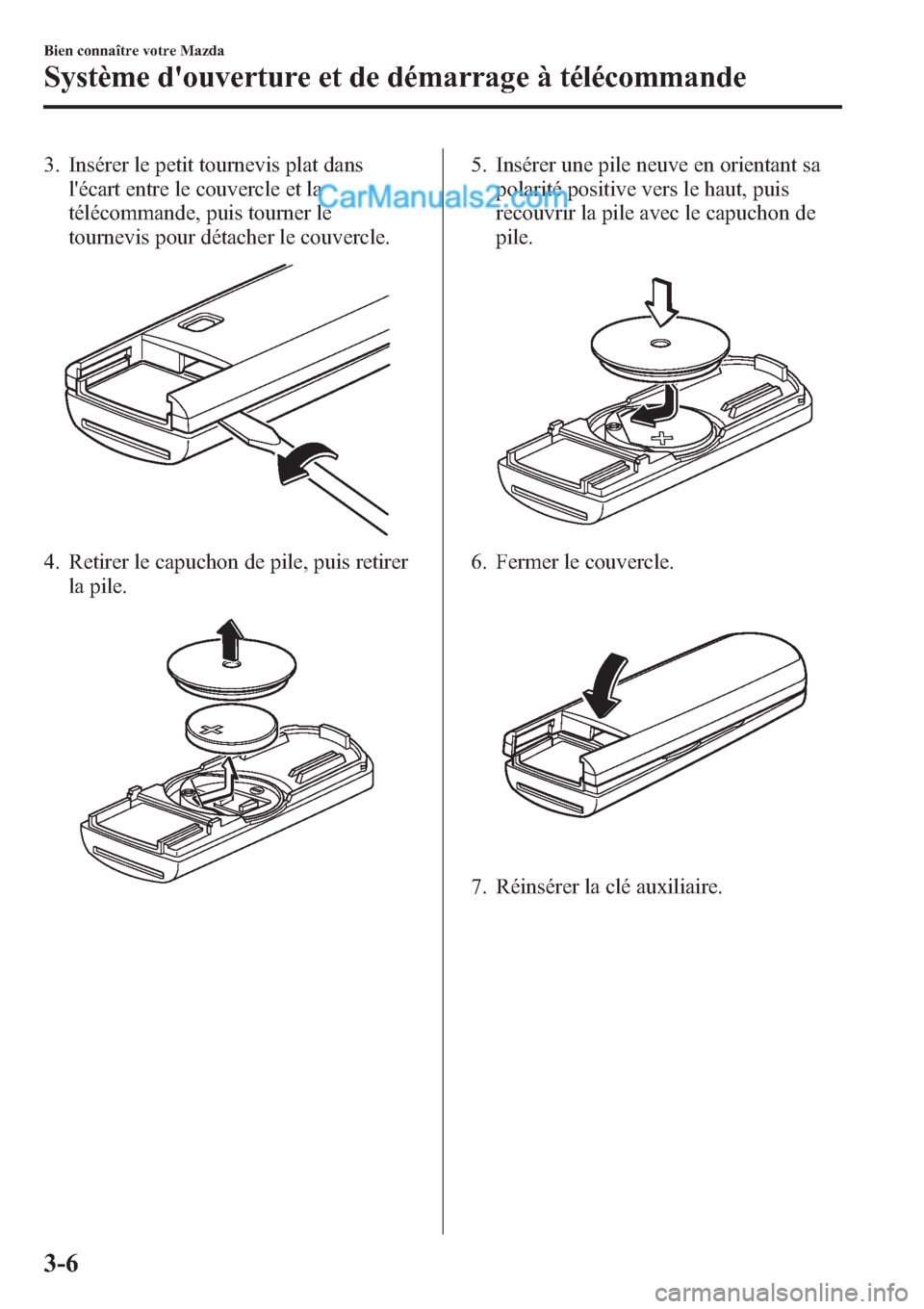

3. Insérer le petit tournevis plat dans
l'écart entre le couvercle et la
télécommande, puis tourner le
tournevis pour détacher le couvercle.
4. Retirer le capuchon de pile, puis retirer
la pile.
5. Insérer une pile neuve en orientant sa
polarité positive vers le haut, puis
recouvrir la pile avec le capuchon de
pile.
6. Fermer le couvercle.
7. Réinsérer la clé auxiliaire.
3-6
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande

ATTENTION
ØVeiller à ne pas rayer ou
endommager la bague en
caoutchouc représentée sur
l'illustration.
ØSi la bague en caoutchouc se
détache, la fixer de nouveau avant
d'insérer une pile neuve.
Bague en caoutchouc
qEntretien
En cas de problème avec les fonctions à
télécommande, s'adresser à un
concessionnaire agréé Mazda.
Si une des clés avancée est perdue ou
volée, apporter les autres clés avancées à
un concessionnaire agréé Mazda dès que
possible pour un remplacement et pour
rendre la clé avancée perdue ou volée
inopérante.
ATTENTION
Les équipements radio de ce type
sont réglementés par des lois aux
Etats-Unis.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la conformité
peuvent annuler le droit de
l'utilisateur de faire fonctionner cet
appareil.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-7

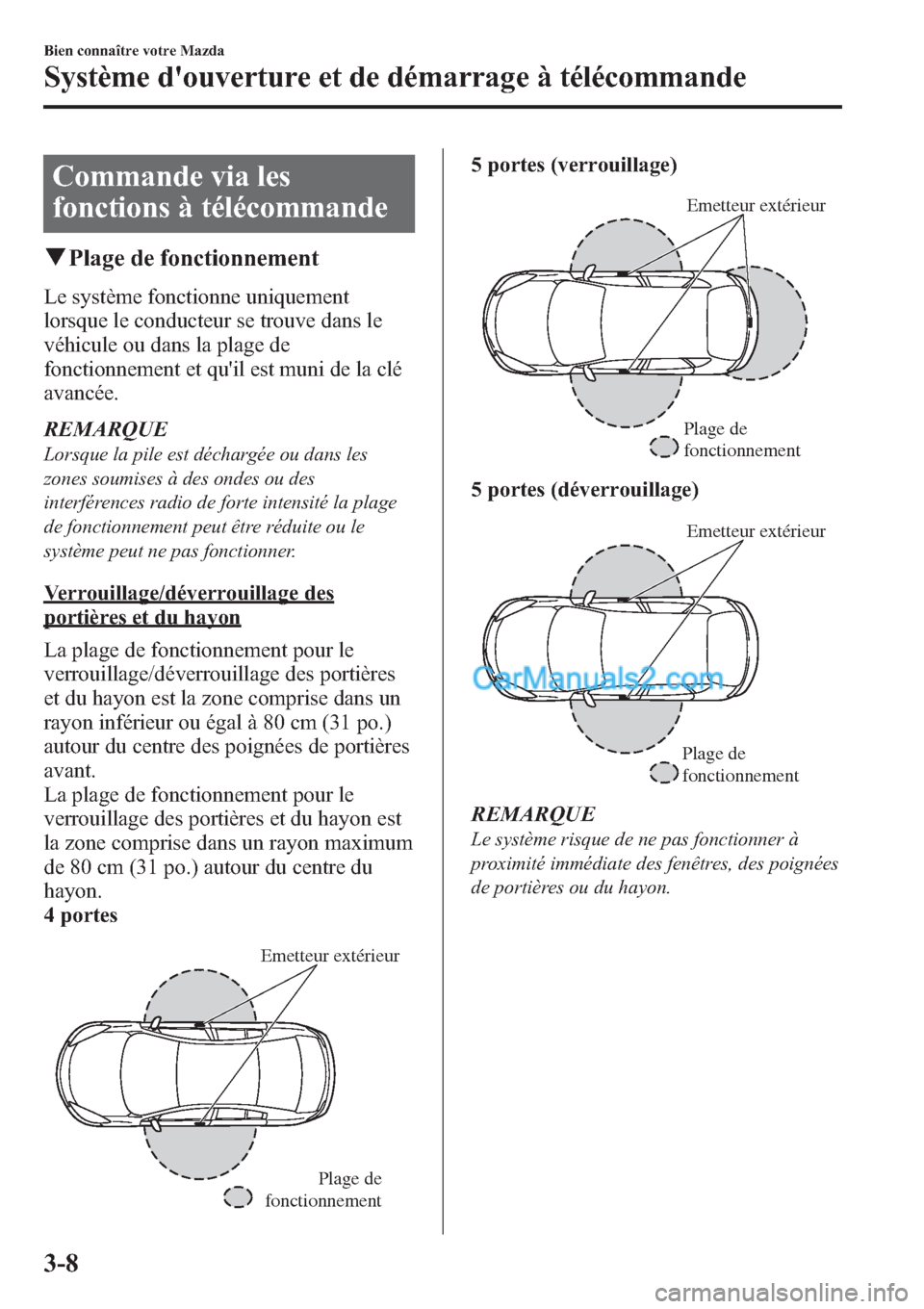

Commande via les
fonctions à télécommande
qPlage de fonctionnement
Le système fonctionne uniquement
lorsque le conducteur se trouve dans le
véhicule ou dans la plage de
fonctionnement et qu'il est muni de la clé
avancée.
REMARQUE
Lorsque la pile est déchargée ou dans les
zones soumises à des ondes ou des
interférences radio de forte intensité la plage
de fonctionnement peut être réduite ou le
système peut ne pas fonctionner.
Verrouillage/déverrouillage des
portières et du hayon
La plage de fonctionnement pour le
verrouillage/déverrouillage des portières
et du hayon est la zone comprise dans un
rayon inférieur ou égal à 80 cm (31 po.)
autour du centre des poignées de portières
avant.
La plage de fonctionnement pour le
verrouillage des portières et du hayon est
la zone comprise dans un rayon maximum
de 80 cm (31 po.) autour du centre du
hayon.
4 portes
Emetteur extérieur
Plage de
fonctionnement
5 portes (verrouillage)
Emetteur extérieur
Plage de
fonctionnement
5 portes (déverrouillage)
Emetteur extérieur
Plage de
fonctionnement
REMARQUE
Le système risque de ne pas fonctionner à
proximité immédiate des fenêtres, des poignées
de portières ou du hayon.
3-8
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande

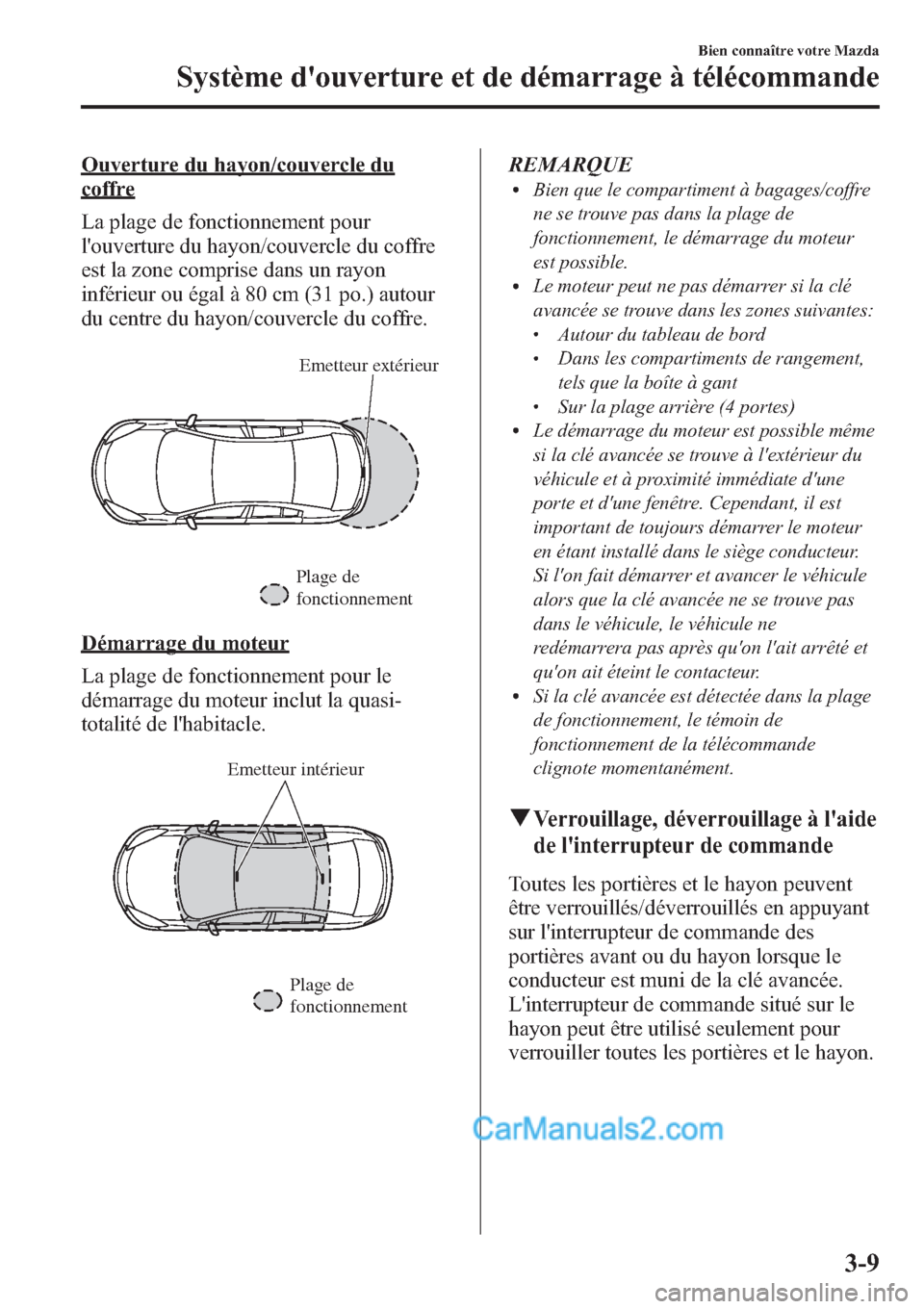

Ouverture du hayon/couvercle du
coffre
La plage de fonctionnement pour
l'ouverture du hayon/couvercle du coffre
est la zone comprise dans un rayon
inférieur ou égal à 80 cm (31 po.) autour
du centre du hayon/couvercle du coffre.
Emetteur extérieur
Plage de
fonctionnement
Démarrage du moteur
La plage de fonctionnement pour le
démarrage du moteur inclut la quasi-
totalité de l'habitacle.
Emetteur intérieur
Plage de
fonctionnement
REMARQUElBien que le compartiment à bagages/coffre
ne se trouve pas dans la plage de
fonctionnement, le démarrage du moteur
est possible.
lLe moteur peut ne pas démarrer si la clé
avancée se trouve dans les zones suivantes:
lAutour du tableau de bordlDans les compartiments de rangement,
tels que la boîte à gant
lSur la plage arrière (4 portes)lLe démarrage du moteur est possible même
si la clé avancée se trouve à l'extérieur du
véhicule et à proximité immédiate d'une
porte et d'une fenêtre. Cependant, il est
important de toujours démarrer le moteur
en étant installé dans le siège conducteur.
Si l'on fait démarrer et avancer le véhicule
alors que la clé avancée ne se trouve pas
dans le véhicule, le véhicule ne
redémarrera pas après qu'on l'ait arrêté et
qu'on ait éteint le contacteur.
lSi la clé avancée est détectée dans la plage
de fonctionnement, le témoin de
fonctionnement de la télécommande
clignote momentanément.
qVerrouillage, déverrouillage à l'aide
de l'interrupteur de commande
Toutes les portières et le hayon peuvent
être verrouillés/déverrouillés en appuyant
sur l'interrupteur de commande des
portières avant ou du hayon lorsque le
conducteur est muni de la clé avancée.
L'interrupteur de commande situé sur le
hayon peut être utilisé seulement pour
verrouiller toutes les portières et le hayon.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-9

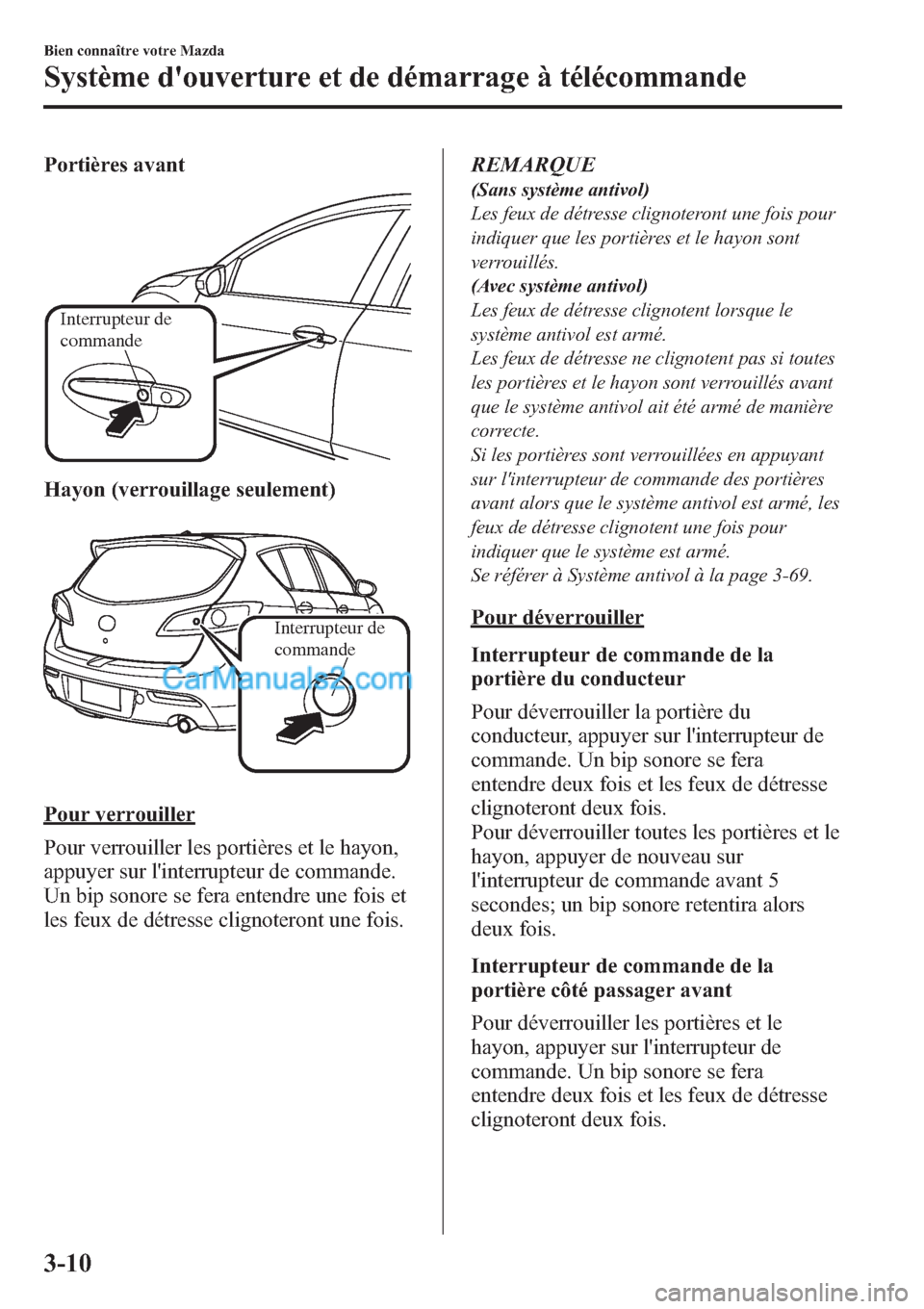

Portières avant
Interrupteur de
commande
Hayon (verrouillage seulement)
Interrupteur de
commande
Pour verrouiller
Pour verrouiller les portières et le hayon,
appuyer sur l'interrupteur de commande.
Un bip sonore se fera entendre une fois et
les feux de détresse clignoteront une fois.REMARQUE
(Sans système antivol)
Les feux de détresse clignoteront une fois pour
indiquer que les portières et le hayon sont
verrouillés.
(Avec système antivol)
Les feux de détresse clignotent lorsque le
système antivol est armé.
Les feux de détresse ne clignotent pas si toutes
les portières et le hayon sont verrouillés avant
que le système antivol ait été armé de manière
correcte.
Si les portières sont verrouillées en appuyant
sur l'interrupteur de commande des portières
avant alors que le système antivol est armé, les
feux de détresse clignotent une fois pour
indiquer que le système est armé.
Se référer à Système antivol à la page 3-69.
Pour déverrouiller
Interrupteur de commande de la
portière du conducteur
Pour déverrouiller la portière du
conducteur, appuyer sur l'interrupteur de
commande. Un bip sonore se fera
entendre deux fois et les feux de détresse
clignoteront deux fois.
Pour déverrouiller toutes les portières et le
hayon, appuyer de nouveau sur
l'interrupteur de commande avant 5
secondes; un bip sonore retentira alors
deux fois.
Interrupteur de commande de la
portière côté passager avant
Pour déverrouiller les portières et le
hayon, appuyer sur l'interrupteur de
commande. Un bip sonore se fera
entendre deux fois et les feux de détresse
clignoteront deux fois.
3-10
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande

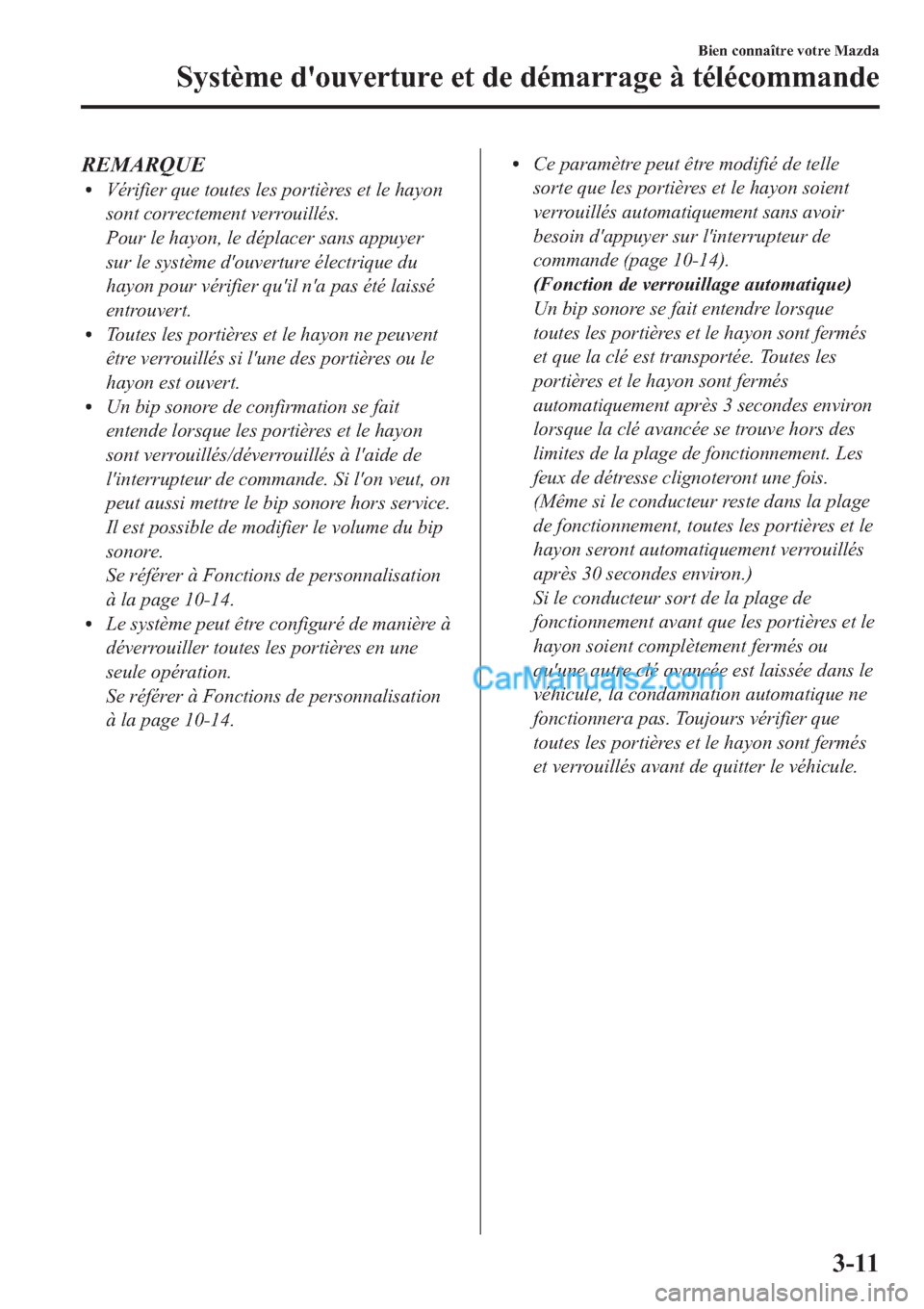

REMARQUElVérifier que toutes les portières et le hayon
sont correctement verrouillés.
Pour le hayon, le déplacer sans appuyer
sur le système d'ouverture électrique du
hayon pour vérifier qu'il n'a pas été laissé
entrouvert.
lToutes les portières et le hayon ne peuvent
être verrouillés si l'une des portières ou le
hayon est ouvert.
lUn bip sonore de confirmation se fait
entende lorsque les portières et le hayon
sont verrouillés/déverrouillés à l'aide de
l'interrupteur de commande. Si l'on veut, on
peut aussi mettre le bip sonore hors service.
Il est possible de modifier le volume du bip
sonore.
Se référer à Fonctions de personnalisation
à la page 10-14.
lLe système peut être configuré de manière à
déverrouiller toutes les portières en une
seule opération.
Se référer à Fonctions de personnalisation
à la page 10-14.
lCe paramètre peut être modifié de telle
sorte que les portières et le hayon soient
verrouillés automatiquement sans avoir
besoin d'appuyer sur l'interrupteur de
commande (page 10-14).
(Fonction de verrouillage automatique)
Un bip sonore se fait entendre lorsque
toutes les portières et le hayon sont fermés
et que la clé est transportée. Toutes les
portières et le hayon sont fermés
automatiquement après 3 secondes environ
lorsque la clé avancée se trouve hors des
limites de la plage de fonctionnement. Les
feux de détresse clignoteront une fois.
(Même si le conducteur reste dans la plage
de fonctionnement, toutes les portières et le
hayon seront automatiquement verrouillés
après 30 secondes environ.)
Si le conducteur sort de la plage de
fonctionnement avant que les portières et le
hayon soient complètement fermés ou
qu'une autre clé avancée est laissée dans le
véhicule, la condamnation automatique ne
fonctionnera pas. Toujours vérifier que
toutes les portières et le hayon sont fermés
et verrouillés avant de quitter le véhicule.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-11

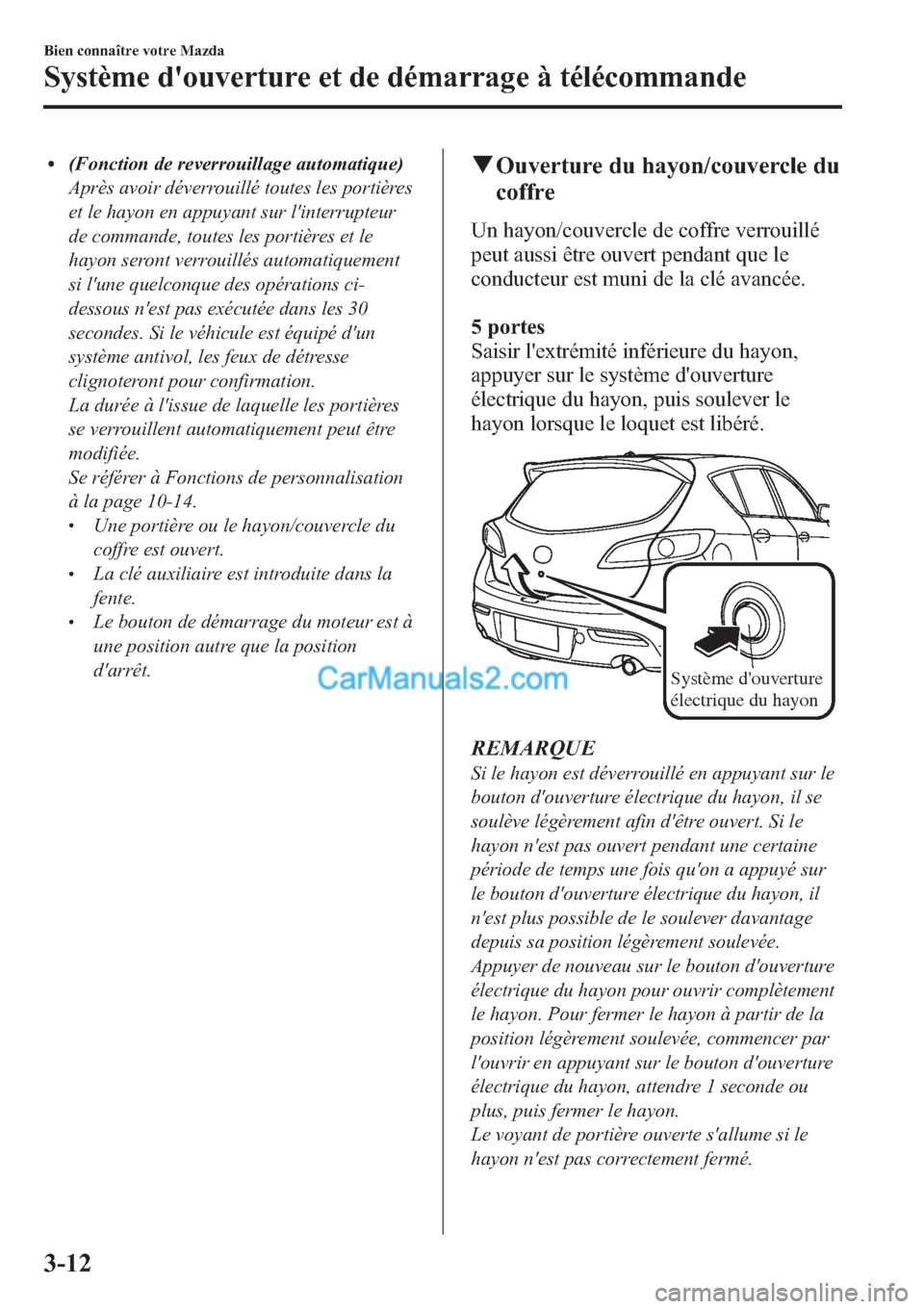

l(Fonction de reverrouillage automatique)
Après avoir déverrouillé toutes les portières
et le hayon en appuyant sur l'interrupteur
de commande, toutes les portières et le
hayon seront verrouillés automatiquement
si l'une quelconque des opérations ci-
dessous n'est pas exécutée dans les 30
secondes. Si le véhicule est équipé d'un
système antivol, les feux de détresse
clignoteront pour confirmation.
La durée à l'issue de laquelle les portières
se verrouillent automatiquement peut être
modifiée.
Se référer à Fonctions de personnalisation
à la page 10-14.
lUne portière ou le hayon/couvercle du
coffre est ouvert.
lLa clé auxiliaire est introduite dans la
fente.
lLe bouton de démarrage du moteur est à
une position autre que la position
d'arrêt.
qOuverture du hayon/couvercle du
coffre
Un hayon/couvercle de coffre verrouillé
peut aussi être ouvert pendant que le
conducteur est muni de la clé avancée.
5 portes
Saisir l'extrémité inférieure du hayon,
appuyer sur le système d'ouverture
électrique du hayon, puis soulever le
hayon lorsque le loquet est libéré.
Système d'ouverture
électrique du hayon
REMARQUE
Si le hayon est déverrouillé en appuyant sur le
bouton d'ouverture électrique du hayon, il se
soulève légèrement afin d'être ouvert. Si le
hayon n'est pas ouvert pendant une certaine
période de temps une fois qu'on a appuyé sur
le bouton d'ouverture électrique du hayon, il
n'est plus possible de le soulever davantage
depuis sa position légèrement soulevée.
Appuyer de nouveau sur le bouton d'ouverture
électrique du hayon pour ouvrir complètement
le hayon. Pour fermer le hayon à partir de la
position légèrement soulevée, commencer par
l'ouvrir en appuyant sur le bouton d'ouverture
électrique du hayon, attendre 1 seconde ou
plus, puis fermer le hayon.
Le voyant de portière ouverte s'allume si le
hayon n'est pas correctement fermé.
3-12
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande

4 portes
Soulever le couvercle du coffre en
appuyant sur le système d'ouverture
électrique du couvercle du coffre situé sur
le couvercle du coffre.
Système d'ouverture
électrique du couvercle
du coffre
Lorsque le contacteur est mis à la position
ON, le hayon/couvercle du coffre ne peut
être ouvert que si le véhicule est à l'arrêt,
avec le frein de stationnement activé
(boîte de vitesses manuelle) ou avec le
levier sélecteur en plage P (boîte de
vitesses automatique).
REMARQUE
Lors de l'ouverture du hayon/couvercle du
coffre à l'aide de la fonction à télécommande,
le déverrouillage du hayon/couvercle du coffre
peut nécessiter plusieurs secondes une fois
qu'on a appuyé sur le système d'ouverture
électrique du hayon/couvercle du coffre.
Il est possible de fermer le hayon/
couvercle du coffre lorsque les portières
sont verrouillées à l'aide de la clé avancée
(laissée dans le véhicule). Cependant, afin
de ne pas laisser la clé avancée dans le
véhicule, il est possible d'ouvrir le hayon/
couvercle du coffre en appuyant sur le
système d'ouverture électrique du hayon/
couvercle du coffre.
qDémarrage du moteur
Positions du contacteur
A chaque pression sur le bouton de
démarrage du moteur, la position du
contacteur change dans l'ordre suivant:
arrêt, ACC et ON. Si l'on appuie de
nouveau sur le bouton de démarrage du
moteur à partir de la position ON, le
contacteur est coupé.
Témoin Témoin
(ACC)Témoin
(ON)
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-13
