Page 201 of 566
4–83
En cours de conduite
i-ACTIVSENSE
y Dans les conditions suivantes, les capteurs radar (arrière) peuvent ne pas détecter des
objets cibles ou il peut être diffi cile de les détecter.
y Un véhicule se trouve dans la zone de détection à l'arrière sur une voie adjacente,
mais il ne se rapproche pas. Le système de surveillance des angles morts (BSM)
détermine la condition sur la base des données de détection du radar.
y Un véhicule se déplace à côté de votre véhicule à peu près à la même vitesse pendant
une période de temps prolongée.
y Les véhicules se rapprochant dans le sens inverse.
y Un véhicule dans une voie de circulation adjacente tente de dépasser votre véhicule.
y Un véhicule se trouve sur une voie adjacente sur une route avec des voies de
circulation très larges. La zone de détection des capteurs radar (arrière) est fi xée à la
largeur de la route des autoroutes.
y Dans les cas suivants, l'activation des voyants de système de surveillance des angles
morts (BSM) et l'avertisseur sonore peuvent ne pas se produire ou ils peuvent être
retardés.
y Un véhicule fait un changement de voie d'une route de circulation à deux voies à une
voie adjacente.
y Conduire sur des montées à forte inclinaison.
y Traverser le sommet d'une colline ou d'un col de montagne.
y Le rayon de braquage est court (lors des virages serrés ou des intersections).
y Lorsqu'il existe une différence de hauteur entre votre voie de circulation et la voie
adjacente.
y Directement après avoir appuyé sur l'interrupteur de système de surveillance des
angles morts (BSM) et le système devient opérationnel.
y Si la largeur de la route est très étroite, des véhicules sur les deux voies peuvent être
détectés. La zone de détection des capteurs radar (arrière) est déterminée selon la
largeur de la route des autoroutes.
. 9 @ & 6 ' $ % @ & E J U J P O J O E C . 9 @ & 6 ' $ % @ & E J U J P O J O E C
Page 202 of 566
4–84
En cours de conduite
i-ACTIVSENSE
y Les voyants de surveillance des angles morts (BSM) peuvent s'allumer en réaction à des
objets fi xes sur la route ou sur le bord de la route tels que les garde-corps, les tunnels, les
murs latéraux, et les véhicules stationnés.
Objets tels que des glissières de sécurité et des
murs en béton situés sur les côtés du véhicule.Endroits où la largeur entre les glissières de
sécurité ou les murs est réduite de chaque
côté du véhicule.
Murs à l'entrée et à la sortie des tunnels, voies d'arrêt.
y Un voyant de surveillance des angles morts (BSM) peut clignoter ou l'avertisseur sonore
peuvent être activés à plusieurs reprises en faisant un virage à une intersection urbaine.
y Désactiver le système de surveillance des angles morts (BSM) tandis que vous tirez une
remorque ou un accessoire comme un porte-vélos installé à l'arrière du véhicule. Sinon,
les ondes radio du radar seront bloquées ce qui entraînera un mauvais fonctionnement du
système.
y Dans les cas suivants, il peut s'avérer diffi cile de voir l'éclairage/le clignotement des
voyants de surveillance des angles morts (BSM) installés sur les rétroviseurs extérieurs.
y La neige ou la glace adhère aux rétroviseurs extérieurs.
y La vitre de la portière est embuée ou couverte de neige, de gel ou de saleté.
y Le système passe en fonction d'Alerte de circulation transversale à l'arrière lorsque le
levier de changement de vitesses (boîte de vitesses manuelle) ou le levier sélecteur (boîte
de vitesses automatique) est mis sur la position arrière (R).
Se reporter à Alerte de circulation transversale à l'arrière (RCTA) à la page 4-89 .
. 9 @ & 6 ' $ % @ & E J U J P O J O E C . 9 @ & 6 ' $ % @ & E J U J P O J O E C
Page 203 of 566
4–85
En cours de conduite
i-ACTIVSENSE
Voyants de surveillance des angles morts (BSM)/Avertisseur sonore de
surveillance des angles morts (BSM)
Les systèmes de surveillance des angles morts (BSM) ou d'Alerte de circulation transversale
à l'arrière (RCTA) notifi ent le conducteur de la présence de véhicules dans les voies
adjacentes à l'arrière de votre véhicule en utilisant le voyant de surveillance des angles morts
(BSM) et l'avertisseur sonore quand ils sont opérationnels.
Voyants de surveillance des angles morts (BSM)
Les voyants de surveillance des angles morts (BSM) sont montés sur les rétroviseurs
extérieurs gauche et droit. Les voyants s'allument lorsqu'un véhicule approchant de l'arrière
sur une voie adjacente a été détecté.
Lorsque le contacteur est mis sur ON, le voyant d'anomalie s'allume momentanément puis
s'éteint après quelques secondes.
Conduite en marche avant (fonctionnement du système de surveillance des angles
morts (BSM))
Le système de surveillance des angles morts (BSM) détecte les véhicules arrivant par
l'arrière et allume les voyants de surveillance des angles morts (BSM) qui sont montés sur
les rétroviseurs extérieurs selon les conditions. En outre, tandis qu'un voyant de surveillance
des angles morts (BSM) est allumé, si le levier d'indicateur de direction est actionné pour
signaler un virage dans la direction dans laquelle le voyant de surveillance des angles morts
(BSM) est allumé, le voyant de surveillance des angles morts (BSM) clignote.
Conduite en marche arrière (fonctionnement du système d'alerte de circulation
transversale à l'arrière (RCTA))
Le système d'alerte de circulation transversale à l'arrière (RCTA) détecte les véhicules qui
s'approchent à gauche et à droite de votre véhicule et clignote les voyants de surveillance
des angles morts (BSM).
. 9 @ & 6 ' $ % @ & E J U J P O J O E C . 9 @ & 6 ' $ % @ & E J U J P O J O E C
Page 204 of 566
4–86
En cours de conduite
i-ACTIVSENSE
Fonction pour annuler le gradateur d'éclairage
Si le voyant de surveillance des angles morts (BSM) s'allume lorsque les feux de
stationnement sont allumés, sa luminosité est atténuée.
Si les voyants de surveillance des angles morts (BSM) sont diffi ciles à voir en raison de
l'éblouissement de la luminosité environnante lorsque vous voyagez sur des routes enneigées
ou dans des conditions brumeuses, appuyez sur la touche d'annulation du gradateur pour
l'annuler et augmenter la luminosité des voyants de surveillance des angles morts (BSM)
quand ils sont allumés.
Se référer à Eclairage du tableau de bord à la page 4-15 .
Avertisseur sonore de surveillance des angles morts (BSM)
L'avertisseur sonore de surveillance des angles morts (BSM) s'active simultanément avec le
clignotement du voyant de surveillance des angles morts (BSM).
. 9 @ & 6 ' $ % @ & E J U J P O J O E C . 9 @ & 6 ' $ % @ & E J U J P O J O E C
Page 205 of 566
4–87
En cours de conduite
i-ACTIVSENSE

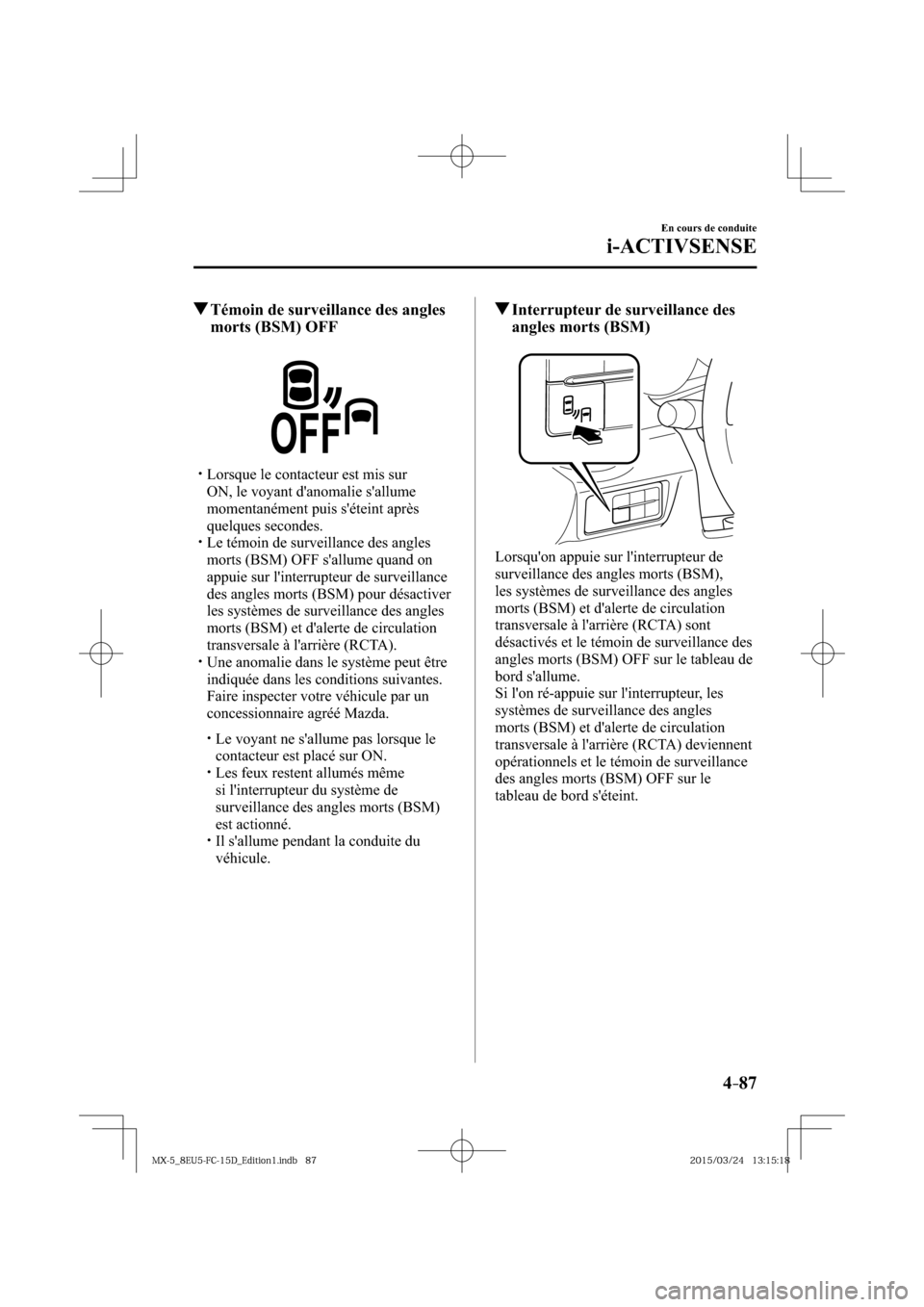

Témoin de surveillance des angles
morts (BSM) OFF
y Lorsque le contacteur est mis sur
ON, le voyant d'anomalie s'allume
momentanément puis s'éteint après
quelques secondes.
y Le témoin de surveillance des angles
morts (BSM) OFF s'allume quand on
appuie sur l'interrupteur de surveillance
des angles morts (BSM) pour désactiver
les systèmes de surveillance des angles
morts (BSM) et d'alerte de circulation
transversale à l'arrière (RCTA).
y Une anomalie dans le système peut être
indiquée dans les conditions suivantes.
Faire inspecter votre véhicule par un
concessionnaire agréé Mazda.
y
Le voyant ne s'allume pas lorsque le
contacteur est placé sur ON.
y
Les feux restent allumés même
si l'interrupteur du système de
surveillance des angles morts (BSM)
est actionné.
y
Il s'allume pendant la conduite du
véhicule.
Interrupteur de surveillance des
angles morts (BSM)
Lorsqu'on appuie sur l'interrupteur de
surveillance des angles morts (BSM),
les systèmes de surveillance des angles
morts (BSM) et d'alerte de circulation
transversale à l'arrière (RCTA) sont
désactivés et le témoin de surveillance des
angles morts (BSM) OFF sur le tableau de
bord s'allume.
Si l'on ré-appuie sur l'interrupteur, les
systèmes de surveillance des angles
morts (BSM) et d'alerte de circulation
transversale à l'arrière (RCTA) deviennent
opérationnels et le témoin de surveillance
des angles morts (BSM) OFF sur le
tableau de bord s'éteint.
. 9 @ & 6 ' $ % @ & E J U J P O J O E C . 9 @ & 6 ' $ % @ & E J U J P O J O E C
Page 206 of 566
4–88
En cours de conduite
i-ACTIVSENSE
REMARQUE
y Lorsqu'on met le contacteur sur la
position d'arrêt, le système reste à
l'état où il se trouvait avant d'avoir été
éteint. Par exemple, si le contacteur
est mis sur OFF que les systèmes de
surveillance des angles morts (BSM) et
d'alerte de circulation transversale à
l'arrière (RCTA) sont opérationnels, ces
deux systèmes restent opérationnels la
prochaine fois que le contact est mis sur
ON.
y Les systèmes de surveillance des angles
morts (BSM) et d'alerte de circulation
transversale à l'arrière (RCTA) sont
désactivés lorsque la batterie est
débranchée, par exemple lorsque les
bornes ou les fusibles de la batterie ont
été enlevés et réinstallés. Pour activer
les systèmes de surveillance des angles
morts (BSM) et d'alerte de circulation
transversale à l'arrière (RCTA) appuyer
sur l'interrupteur de surveillance des
angles morts (BSM).
. 9 @ & 6 ' $ % @ & E J U J P O J O E C . 9 @ & 6 ' $ % @ & E J U J P O J O E C
Page 207 of 566
4–89
En cours de conduite
i-ACTIVSENSE
*Certains modèles.
Alerte de circulation transversale à l'arrière (RCTA) *
Le système d'alerte de circulation transversale à l'arrière (RCTA) est conçu pour aider le
conducteur à vérifi er la zone à l'arrière du véhicule des deux côtés tandis que le véhicule
fait marche arrière alertant le conducteur de la présence de véhicules approchant l'arrière du
véhicule.
Le système d'alerte de circulation transversale à l'arrière (RCTA) détecte les véhicules qui
s'approchent par les côtés gauche et droit du véhicule lorsque le véhicule fait marche arrière
à partir d'un espace de stationnement, et avertit le conducteur de danger possible en utilisant
les voyants de surveillance des angles morts (BSM) et l'avertisseur sonore.
Zones de détection
Votre véhicule
Fonctionnement de l'alerte de circulation transversale à l'arrière (RCTA)
1. Le système d'alerte de circulation transversale à l'arrière (RCTA) s'enclenche lorsque
le levier de changement de vitesses (boîte manuelle) ou le levier sélecteur (boîte
automatique) est mis sur la position arrière (R).
2. S'il y a la possibilité d'une collision avec un véhicule qui s'approche, le voyant
de surveillance des angles morts (BSM) clignote et l'avertisseur sonore s'activent
simultanément.
. 9 @ & 6 ' $ % @ & E J U J P O J O E C . 9 @ & 6 ' $ % @ & E J U J P O J O E C
Page 208 of 566
4–90
En cours de conduite
i-ACTIVSENSE
PRUDENCE
Toujours vérifi er la zone environnante visuellement avant de faire marche arrière avec
le véhicule:
Le système n'est conçu que pour vous aider à vérifi er s'il y a des véhicules qui sont derrière
vous lors d'une marche arrière avec le véhicule. En raison de certaines limitations
concernant le fonctionnement de ce système, le voyant de surveillance des angles morts
(BSM) peut ne pas clignoter ou pourrait être en retard même si un véhicule se trouve
derrière le vôtre. Il s'agit de votre responsabilité en tant que conducteur que de vérifi er
derrière vous.
REMARQUE
y Dans les cas suivants, le témoin de surveillance des angles morts (BSM) OFF s'allume
et le fonctionnement du système s'arrête. Si le témoin de surveillance des angles morts
(BSM) OFF reste allumé, il faut faire inspecter le véhicule par un concessionnaire agréé
Mazda dès que possible.
y Un certain problème avec le système notamment avec les voyants de surveillance des
angles morts (BSM) s'est produit.
y Un trop grand écart de position lors du montage d'un capteur radar (arrière) sur le
véhicule a été effectué.
y Il y a une grande accumulation de neige ou de glace sur le pare-chocs arrière à
proximité d'un capteur radar (arrière).
y La conduite sur des routes enneigées pendant de longues périodes.
y La température à proximité des capteurs radar devient très chaude du fait de rouler
durant de longues montées pendant l'été.
y La tension de la batterie a diminué.
. 9 @ & 6 ' $ % @ & E J U J P O J O E C . 9 @ & 6 ' $ % @ & E J U J P O J O E C
Page 209 of 566
4–91
En cours de conduite
i-ACTIVSENSE
y Dans les conditions suivantes, les capteurs radar (arrière) peuvent ne pas détecter des
objets cibles ou il peut être diffi cile de les détecter.
y La vitesse du véhicule en marche arrière est d'au moins 10 km/h (6 mi/h) ou plus.
y La zone de détection du capteur radar (arrière) est obstruée par un mur voisin ou un
véhicule en stationnement. Faire marche arrière avec le véhicule jusqu'à une position
où la zone de détection du capteur radar n'est plus obstruée.)
Votre véhicule
y Un véhicule s'approche directement à partir de l'arrière de votre véhicule.
Votre véhicule
y Le véhicule est stationné sur une pente.
Votre véhicule
y Directement après avoir appuyé sur l'interrupteur de système de surveillance des
angles morts (BSM) et le système devient opérationnel.
y Dans les cas suivants, il peut s'avérer diffi cile de voir l'éclairage/le clignotement des
voyants de surveillance des angles morts (BSM) installés sur les rétroviseurs extérieurs.
y La neige ou la glace adhère aux rétroviseurs extérieurs.
y La vitre de la portière est embuée ou couverte de neige, de gel ou de saleté.
y Désactiver le système de l'alerte de circulation transversale à l'arrière (RCTA) tandis que
vous tirez une remorque ou un accessoire comme un porte-vélos installé à l'arrière du
véhicule. Sinon, les ondes radio du radar seront bloquées ce qui entraînera un mauvais
fonctionnement du système.
. 9 @ & 6 ' $ % @ & E J U J P O J O E C . 9 @ & 6 ' $ % @ & E J U J P O J O E C
Page 210 of 566
4–92
En cours de conduite
i-ACTIVSENSE
*Certains modèles.
Caméra de détection avant (FSC) *
Votre véhicule est équipé d'une caméra de détection avant (FSC). La caméra de détection
avant (FSC) est située près du rétroviseur et est utilisée par les systèmes suivants.
y Système de commande des feux de route (HBC)
y Système de suivi de voie (LDWS)
Caméra de détection avant (FSC)
La caméra de détection avant (FSC) détermine les conditions devant le véhicule lorsque
vous voyagez de nuit et détecte les voies de circulation. La distance à laquelle la caméra de
détection avant (FSC) peut détecter les objets varie selon les conditions environnantes.
. 9 @ & 6 ' $ % @ & E J U J P O J O E C . 9 @ & 6 ' $ % @ & E J U J P O J O E C
