Page 501 of 579
13. Arac Õn sa ÷ taraf Õndaki kapa ÷ Õ arac Õn
orta taraf Õndan k Õsmen geri çekin.
14. Kapa ÷ Õ çekip ç Õkar Õn ve bagaj kilidini
aç Õn.
Bu acil önlemi uygulad Õktan sonra
arac Õn Õz Õ mümkün olan en k Õsa
zamanda Yetkili Mazda Servisi'ne
kontrol ettirmenizi öneririz.
D øKKAT
Kapağı çekerken vidayı çekmeyin. Aksi
halde, vida düşebilir ve kaybolabilir.
Tavan elektrikle çal Õ úmaz
1. Anten tak Õl Õysa sökünüz.
Sayfa 5-20'deki Antenler bölümüne
bak Õn Õz.
2. Arka tavan Õ elle kald Õr Õn.
7-57'daki Bagaj Kapa ÷ Õ
Kapat Õlmad Õ ÷ Õnda bölümüne bak Õn Õz.
3. Arac Õn sa ÷ taraf Õndaki ba ÷lant Õ
elemanlar Õn Õ sökün.
4. Arac Õn sa ÷ yan Õndaki kapaktan t Õpa
lasti ÷ini iterken kapa ÷ Õ yava úça
kald Õr Õn.
Kapak
Stoper Kauçuğu
5. Kapa ÷ Õ arac Õn ön k Õsm Õndan kald Õr Õn.
Ar Õza Durumunda
Bagaj Kapa ÷ Õ Aç Õlamad Õ ÷ Õnda
7-55
Page 502 of 579
6. Elinizi, kald Õrd Õ ÷ Õn Õz kapa ÷ Õn alt Õna
yerle útirin ve serbestçe dönene kadar
kapak vidalar Õn Õ gev úetin.
7. Kapa ÷ Õ çekip ç Õkar Õn ve bagaj kilidini
aç Õn.
D øKKAT
Bu noktada bagajı açmayın. Eğer arka
tavan tamamen kapanmadan bagaj
açılırsa, bagaj arka tavanla temas
edebilir, hasara neden
olabilir ve
çizilebilir.
8. Arka tavan Õ elle kapat Õn.
7-57'daki Bagaj Kapa ÷ Õ
Kapat Õlmad Õ ÷ Õnda bölümüne bak Õn Õz.
9. Kapa ÷ Õ aç Õn Õz.
Bu acil önlemi uygulad Õktan sonra
arac Õn Õz Õ mümkün olan en k Õsa
zamanda Yetkili Mazda Servisi'ne
kontrol ettirmenizi öneririz.
Ar Õza Durumunda
Bagaj Kapa ÷ Õ Aç Õlamad Õ ÷ Õnda
7-56
Page 503 of 579
Tavan Kapanamad Õ ÷ Õnda
Geri çekilebilir sert tavan dü ÷mesine bas Õld Õ ÷ Õnda tavan kapanam Õyorsa, ilk olarak tavan
çal Õ úma ko úullar Õna bak Õn Õz.
Sayfa 3-44'deki Çal Õ úma Ko úullar Õ bölümüne bak Õn Õz.
Bu ko úullar Õn tamam Õ sa ÷land Õ ÷ Õ halde geri çekilebilir tavan kapat Õlamazsa, mekanizmay Õ
bir Yetkili Mazda Servisi’ne kontrol ettiriniz.
Arac Õn Õz Õn tavan Õn Õ Yetkili Mazda Servisi’ne kontrol ettirme imkan Õn Õz yoksa acil durum
önlemi olarak tavan elle kapat Õlabilir.
Ta v a n Õ elle kapama için yap Õlmas Õ gerekenler a úa ÷ Õda s Õralanm Õ út Õr:
1.Arka tavan Õn aç Õlmas Õ
Arka tavan Õn kilitlerini serbest b Õrak Õ
n Õz ve aç Õn Õz.
2.Ön tavan Õn kapanmas Õ
Ön tavan Õ ç Õkar Õn Õz ve kapat Õn Õz.
3.Arka tavan Õn kapanmas Õ
øpleri arka tavan ba ÷lant Õlar Õna ba ÷lay Õn Õz ve arka tavan Õ kapat Õn Õz.
Ön tavanArka tavan
Arka tavan
bağlantısı
D øKKAT
¾Tavan yarı açıkken yola çıkmayınız. Aracın çalışması rüzgardan etkilenebilir ve kazayla
sonuçlanabilir.
¾Ani kazalara neden olabileceğinden işlemi, rüzgarlı havalarda gerçekleştirmeyiniz.
¾İşlem gerçekleştirmek özellikle de ön tavanı kaldırma için iki yetişkin gereklidir.
Yaralanmaya veya aracın zarar görmesine neden olmamak için işlemi tek başınıza
uygulamayınız.
Ar Õza Durumunda
Tavan Kapanamad Õ ÷ Õnda
7-57
Page 504 of 579

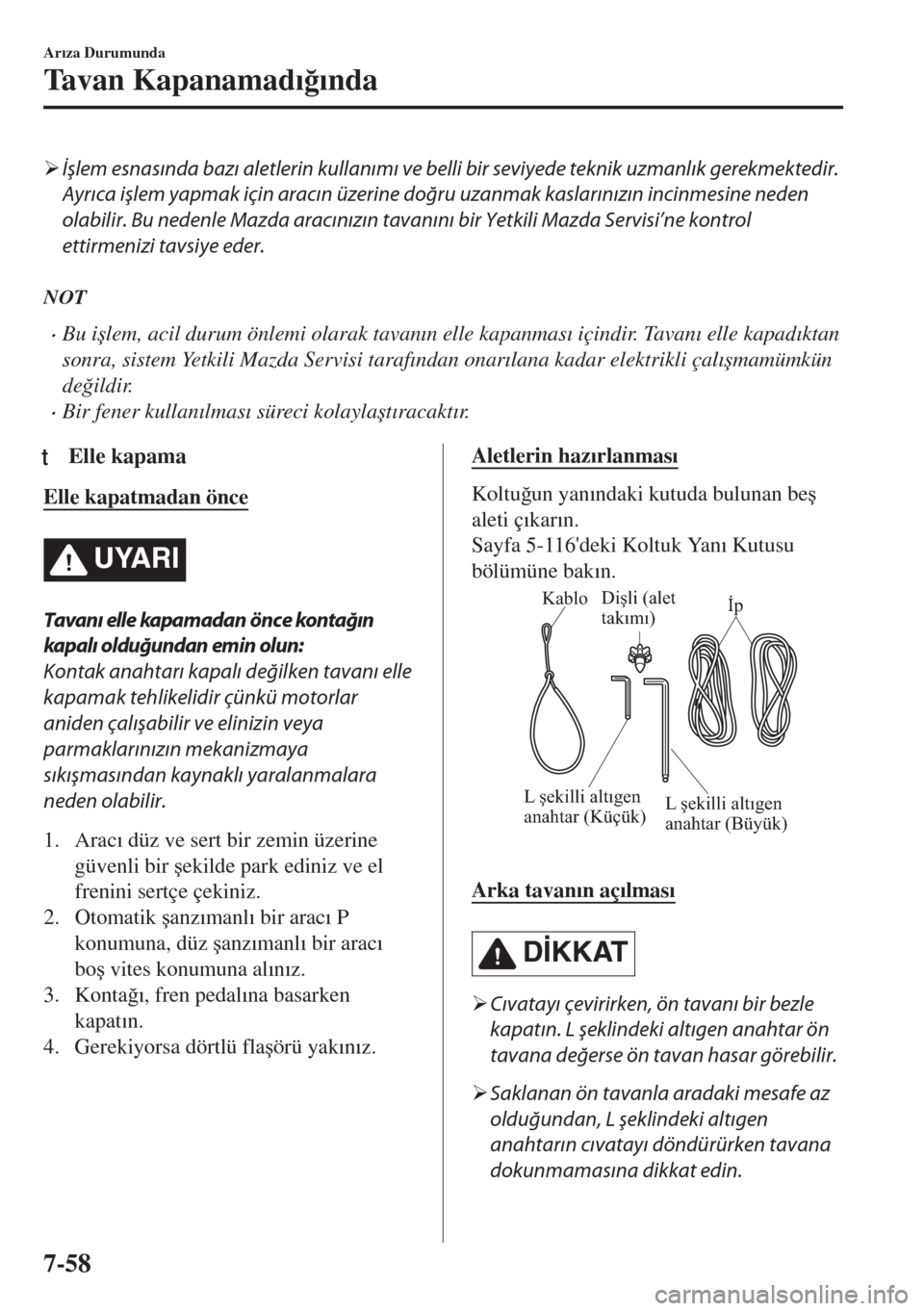

¾İşlem esnasında bazı aletlerin kullanımı ve belli bir seviyede teknik uzmanlık gerekmektedir.
Ayrıca işlem yapmak için aracın üzerine doğru uzanmak kaslarınızın incinmesine neden
olabilir. Bu nedenle Mazda aracınızın tavanını bir Yetkili Mazda Servisi’ne kontrol
ettirmenizi
tavsiye eder.
NOT
•Bu i úlem, acil durum önlemi olarak tavan Õn elle kapanmas Õ içindir. Tavan Õ elle kapad Õktan
sonra, sistem Yetkili Mazda Servisi taraf Õndan onar Õlana kadar elektrikli çal Õ úmamümkün
de ÷ildir.
•Bir fener kullan Õlmas Õ süreci kolayla út Õracakt Õr.
tElle kapama
Elle kapatmadan önce
UYARI
Tavanı elle kapamadan önce kontağın
kapalı olduğundan emin olun:
Kontak anahtarı kapalı değilken tavanı elle
kapamak tehlikelidir çünkü motorlar
aniden çalışabilir ve elinizin veya
parmaklarınızın
mekanizmaya
sıkışmasından kaynaklı yaralanmalara
neden olabilir.
1. Arac Õ düz ve sert bir zemin üzerine
güvenli bir úekilde park ediniz ve el
frenini sertçe çekiniz.
2. Otomatik úanz Õmanl Õ bir arac Õ P
konumuna, düz úanz Õmanl Õ bir arac Õ
bo ú vites konumuna al Õn Õz.
3. Konta ÷ Õ, fren pedal Õna basarken
kapat Õn.
4. Gerekiyorsa dörtlü fla úörü yak Õn Õz.
Aletlerin haz Õrlanmas Õ
Koltu ÷un yan Õndaki kutuda bulunan be ú
aleti ç Õkar Õn.
Sayfa 5-116'deki Koltuk Yan Õ Kutusu
bölümüne bak Õn.
KabloDişli (alet
takımı)İp
L şekilli altıgen
anahtar (Küçük)L şekilli altıgen
anahtar (Büyük)
Arka tavan Õn aç Õlmas Õ
D øKKAT
¾Cıvatayı çevirirken, ön tavanı bir bezle
kapatın. L şeklindeki altıgen anahtar ön
tavana değerse ön tavan hasar görebilir.
¾Saklanan ön tavanla aradaki mesafe az
olduğundan, L şeklindeki altıgen
anahtarın cıvatayı döndürürken tavana
dokunmamasına dikkat edin.
Ar Õza Durumunda
Tavan Kapanamad Õ ÷ Õnda
7-58
Page 505 of 579

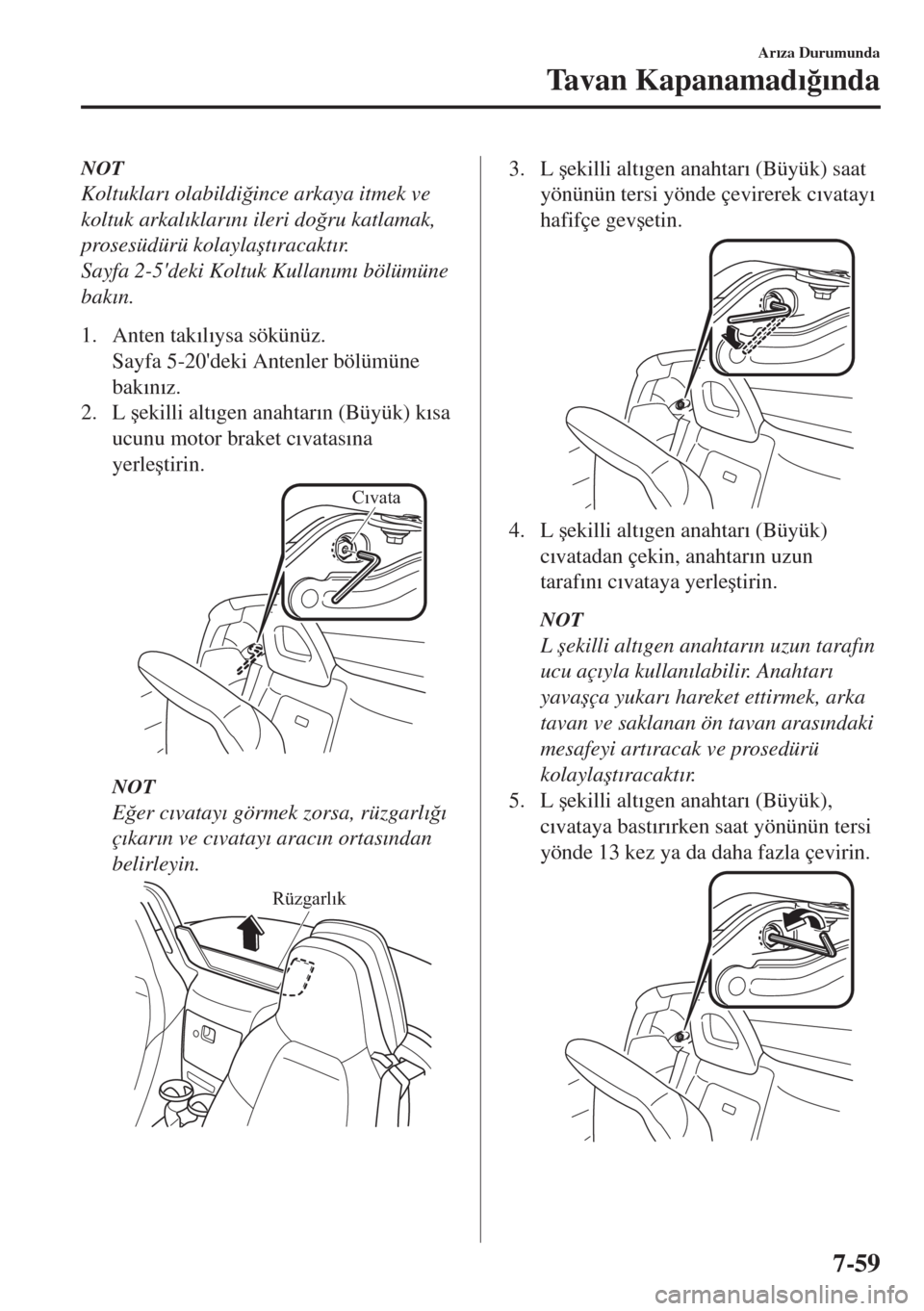

NOT
Koltuklar Õ olabildi ÷ince arkaya itmek ve
koltuk arkal Õklar Õn Õ ileri do ÷ru katlamak,
prosesüdürü kolayla út Õracakt Õr.
Sayfa 2-5'deki Koltuk Kullan Õm Õ bölümüne
bak Õn.
1. Anten tak Õl Õysa sökünüz.
Sayfa 5-20'deki Antenler bölümüne
bak Õn Õz.
2. L úekilli alt Õgen anahtar Õn (Büyük) k Õsa
ucunu motor braket c Õvatas Õna
yerle útirin.
Cıvata
NOT
E ÷er c Õvatay Õ görmek zorsa, rüzgarl Õ ÷ Õ
ç Õkar Õn ve c Õvatay Õ arac Õn ortas Õndan
belirleyin.
Rüzgarlık
3. L úekilli alt Õgen anahtar Õ (Büyük) saat
yönünün tersi yönde çevirerek c Õvatay Õ
hafifçe gev úetin.
4. L úekilli alt Õgen anahtar Õ (Büyük)
c Õvatadan çekin, anahtar Õn uzun
taraf Õn Õ c Õvataya yerle útirin.
NOT
L úekilli alt Õgen anahtar Õn uzun taraf Õn
ucu aç Õyla kullan Õlabilir. Anahtar Õ
yava úça yukar Õ hareket ettirmek, arka
tavan ve saklanan ön tavan aras Õndaki
mesafeyi art Õracak ve prosedürü
kolayla út Õracakt Õr.
5. L úekilli alt Õgen anahtar Õ (Büyük),
c Õvataya bast Õr Õrken saat yönünün tersi
yönde 13 kez ya da daha fazla çevirin.
Ar Õza Durumunda
Tavan Kapanamad Õ ÷ Õnda
7-59
Page 506 of 579

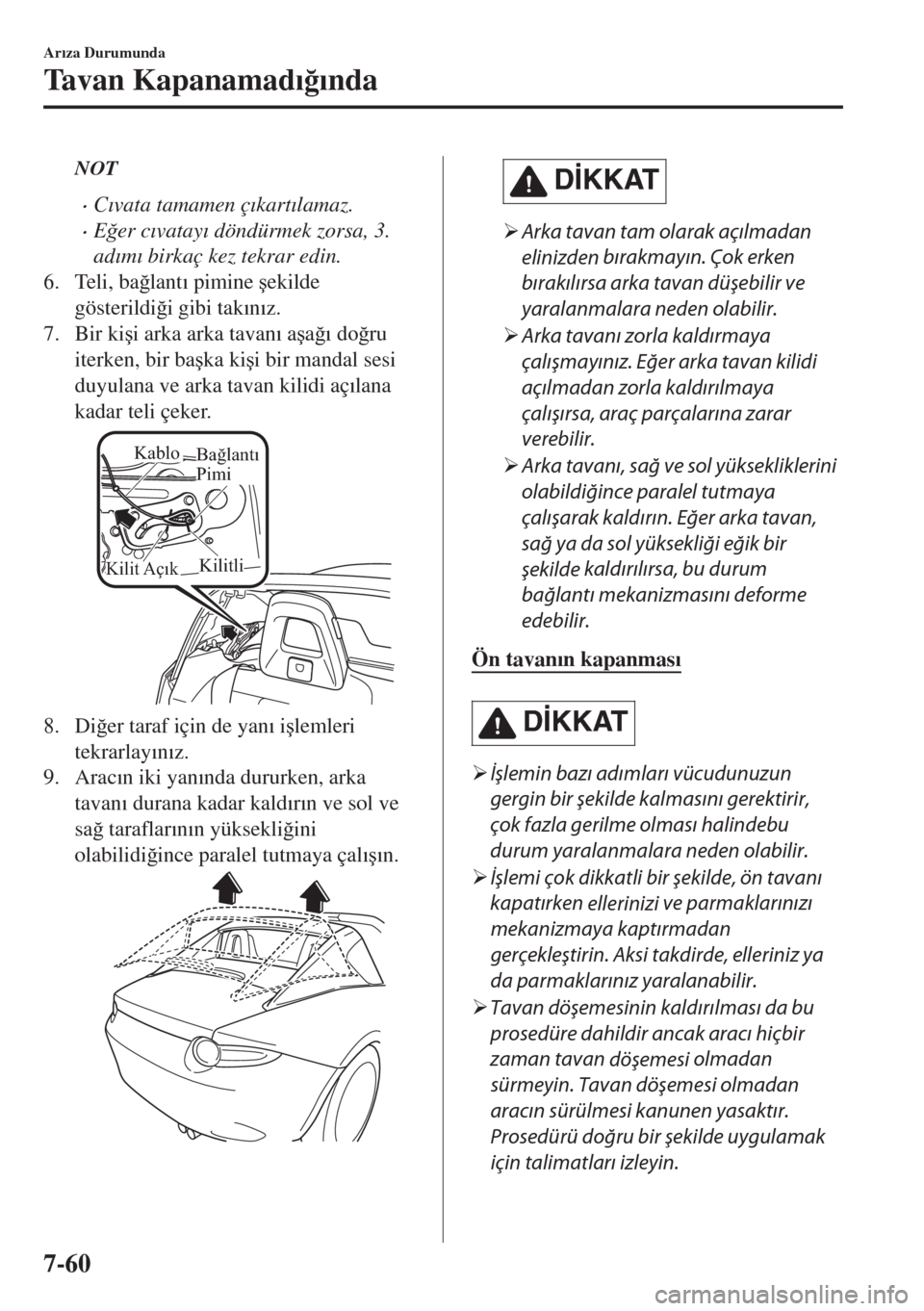

NOT
•C Õvata tamamen ç Õkart Õlamaz.
•E ÷er c Õvatay Õ döndürmek zorsa, 3.
ad Õm Õ birkaç kez tekrar edin.
6. Teli, ba ÷lant Õ pimine úekilde
gösterildi ÷i gibi tak Õn Õz.
7. Bir ki úi arka arka tavan Õ a úa ÷ Õ do ÷ru
iterken, bir ba úka ki úi bir mandal sesi
duyulana ve arka tavan kilidi aç Õlana
kadar teli çeker.
Kilitli
Bağlantı
PimiKablo
Kilit Açık
8. Di ÷er taraf için de yan Õ i úlemleri
tekrarlay Õn Õz.
9. Arac Õn iki yan Õnda dururken, arka
tavan Õ durana kadar kald Õr Õn ve sol ve
sa ÷ taraflar Õn Õn yüksekli ÷ini
olabilidi ÷ince paralel tutmaya çal Õ ú Õn.
D øKKAT
¾Arka tavan tam olarak açılmadan
elinizden bırakmayın. Çok erken
bırakılırsa arka tavan düşebilir ve
yaralanmalara neden olabilir.
¾Arka tavanı zorla kaldırmaya
çalışmayınız. Eğer arka tavan kilidi
açılmadan zorla kaldırılmaya
çalışırsa, araç parçalarına zarar
verebilir.
¾Arka tavanı, sağ ve sol yüksekliklerini
olabildiğince paralel tutmaya
çalışarak kaldırın. Eğer arka tavan,
sağ ya da sol yüksekliği eğik bir
şekilde kaldırılırsa, bu durum
bağlantı mekanizmasını deforme
edebilir.
Ön tavan Õn kapanmas Õ
D øKKAT
¾İşlemin bazı adımları vücudunuzun
gergin bir şekilde kalmasını gerektirir,
çok fazla gerilme olması halindebu
durum yaralanmalara neden olabilir.
¾İşlemi çok dikkatli bir şekilde, ön tavanı
kapatırken
ellerinizi ve parmaklarınızı
mekanizmaya kaptırmadan
gerçekleştirin. Aksi takdirde, elleriniz ya
da parmaklarınız yaralanabilir.
¾Tavan döşemesinin kaldırılması da bu
prosedüre dahildir ancak aracı hiçbir
zaman tavan
döşemesi olmadan
sürmeyin. Tavan döşemesi olmadan
aracın sürülmesi kanunen yasaktır.
Prosedürü doğru bir şekilde uygulamak
için talimatları izleyin.
Ar Õza Durumunda
Tavan Kapanamad Õ ÷ Õnda
7-60
Page 507 of 579

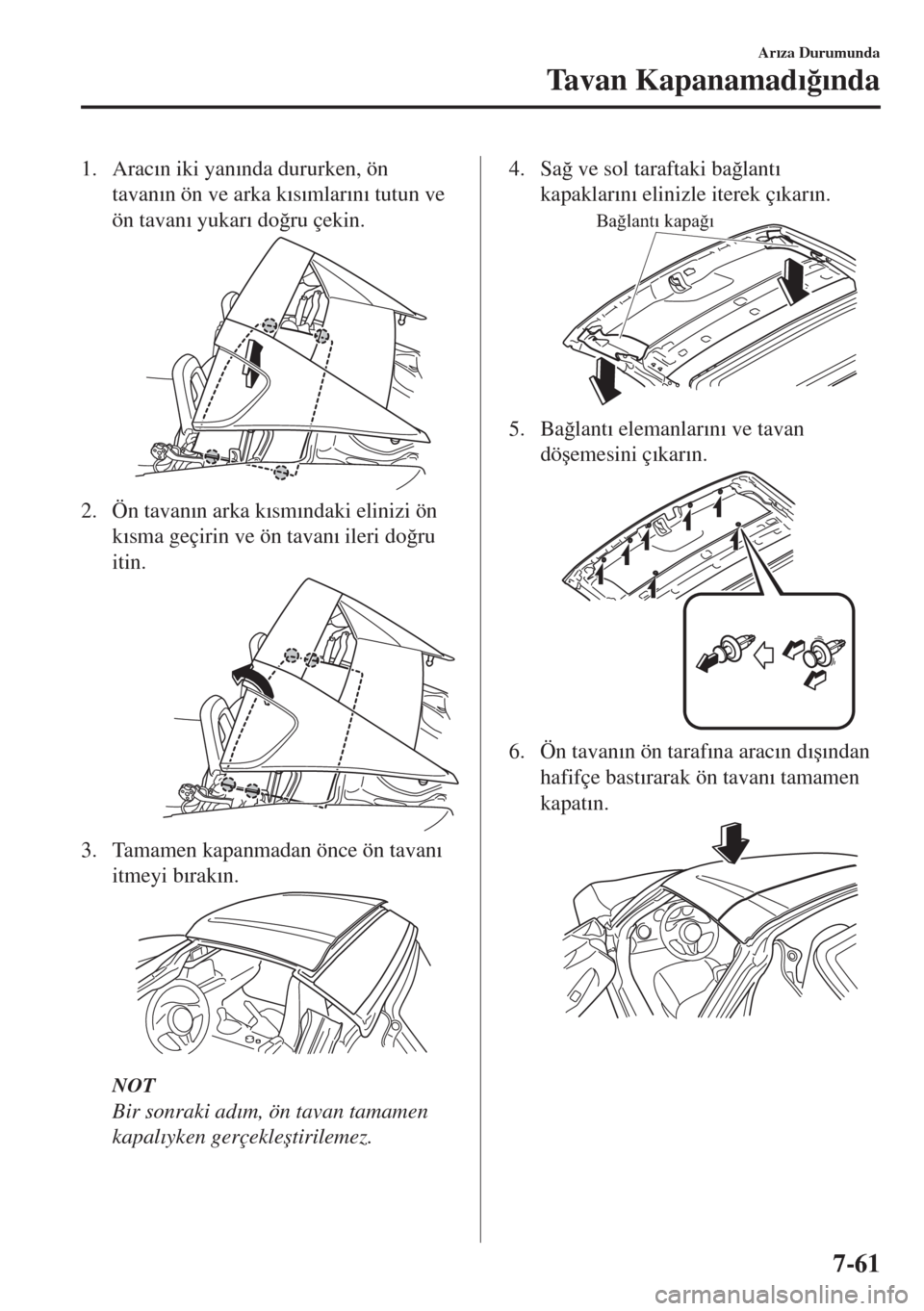

1. Arac Õn iki yan Õnda dururken, ön
tavan Õn ön ve arka k Õs Õmlar Õn Õ tutun ve
ön tavan Õ yukar Õ do ÷ru çekin.
2. Ön tavan Õn arka k Õsm Õndaki elinizi ön
k Õsma geçirin ve ön tavan Õ ileri do ÷ru
itin.
3. Tamamen kapanmadan önce ön tavan Õ
itmeyi b Õrak Õn.
NOT
Bir sonraki ad Õm, ön tavan tamamen
kapal Õyken gerçekle útirilemez.
4. Sa ÷ ve sol taraftaki ba ÷lant Õ
kapaklar Õn Õ elinizle iterek ç Õkar Õn.
Bağlantı kapağı
5. Ba ÷lant Õ elemanlar Õn Õ ve tavan
dö úemesini ç Õkar Õn.
6. Ön tavan Õn ön taraf Õna arac Õn d Õ ú Õndan
hafifçe bast Õrarak ön tavan Õ tamamen
kapat Õn.
Ar Õza Durumunda
Tavan Kapanamad Õ ÷ Õnda
7-61
Page 508 of 579

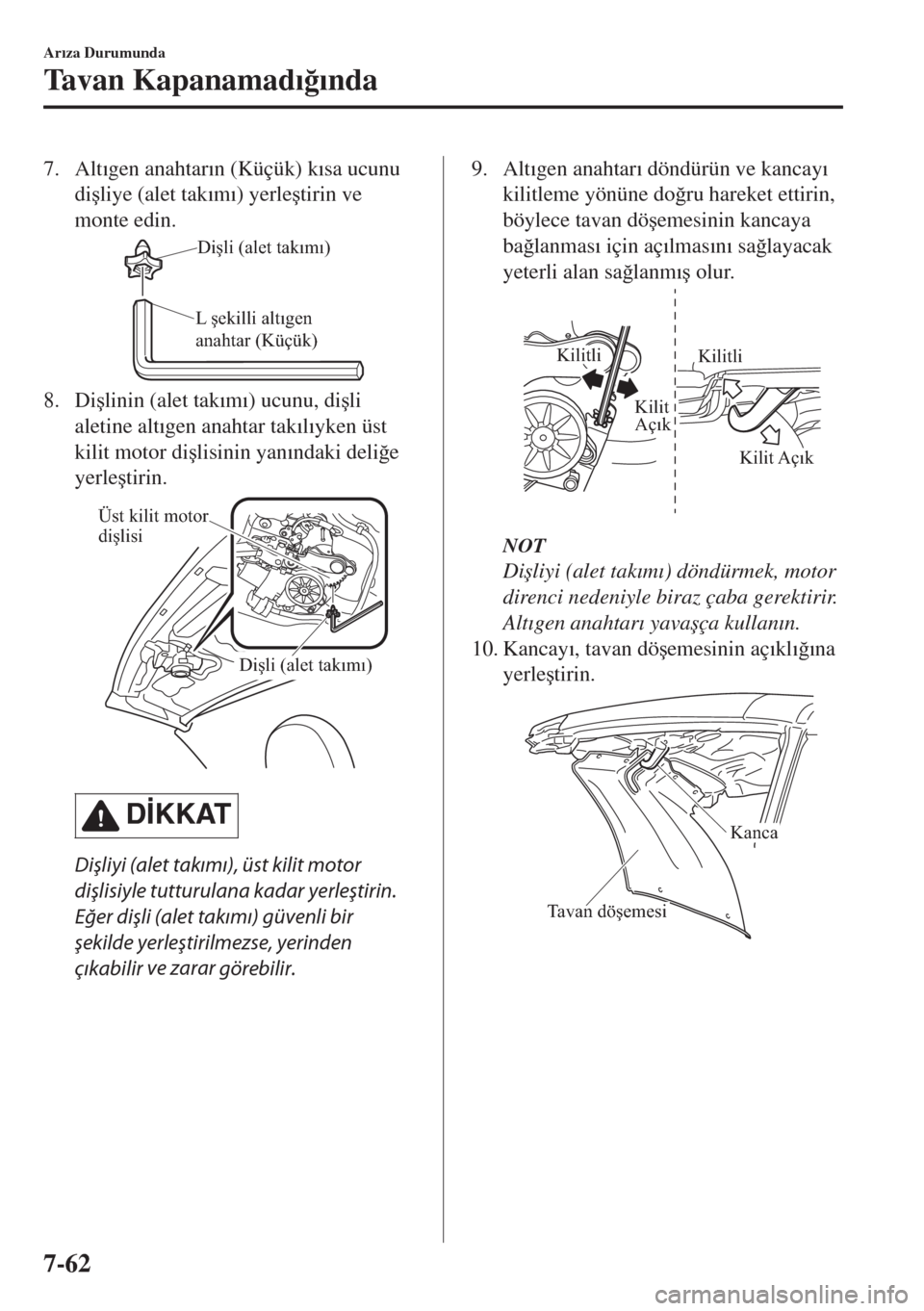

7. Alt Õgen anahtar Õn (Küçük) k Õsa ucunu
di úliye (alet tak Õm Õ) yerle útirin ve
monte edin.
L şekilli altıgen
anahtar (Küçük)Dişli (alet takımı)
8. Di úlinin (alet tak Õm Õ) ucunu, di úli
aletine alt Õgen anahtar tak Õl Õyken üst
kilit motor di úlisinin yan Õndaki deli ÷e
yerle útirin.
Üst kilit motor
dişlisi
Dişli (alet takımı)
D øKKAT
Dişliyi (alet takımı), üst kilit motor
dişlisiyle tutturulana kadar yerleştirin.
Eğer dişli (alet takımı) güvenli bir
şekilde
yerleştirilmezse,
yerinden
çıkabilir ve zarar
görebilir.
9. Alt Õgen anahtar Õ döndürün ve kancay Õ
kilitleme yönüne do ÷ru hareket ettirin,
böylece tavan dö úemesinin kancaya
ba ÷lanmas Õ için aç Õlmas Õn Õ sa ÷layacak
yeterli alan sa ÷lanm Õ ú olur.
Kilit
Açık
Kilit Açık
KilitliKilitli
NOT
Di úliyi (alet tak Õm Õ) döndürmek, motor
direnci nedeniyle biraz çaba gerektirir.
Alt Õgen anahtar Õ yava úça kullan Õn.
10. Kancay Õ, tavan dö úemesinin aç Õkl Õ ÷ Õna
yerle útirin.
Kanca
Tavan döşemesi
Ar Õza Durumunda
Tavan Kapanamad Õ ÷ Õnda
7-62
Page 509 of 579
11. Alt Õgen anahtar Õ (Küçük) ve di úliyi
(alet tak Õm Õ) saat yönünün tersine
do ÷ru çevirin ve kancay Õ araç
kaportas Õn Õn yan Õna tak Õn.
NOT
Di úlinin (alet tak Õm Õ) onuncu di úi
braketle temas etti ÷inde üst kilit kolu
arac Õn kaportas Õna tamamen ba ÷lan Õr
(kilitli durum).
Dişli (alet takımı)
Mesnet
12. Tavan dö úemesinin arka ucunu, tavan
dö úemesinin aç Õkl Õ ÷ Õna mafsallanm Õ ú
bir úekilde kald Õr Õn.
13. øki yerde ba ÷lant Õ eleman Õ kullanarak
tavan dö úemesini ön tavana yerle útirin.
NOT
Tavan dö úemesinin önünde be ú yerde
bulunan ba ÷lant Õ elemanlar Õ ba ÷lanmaz.
Ba ÷lant Õ elemanlar Õn Õ kaybetmeyin çünkü
bunlar Mazda Yetkili Servisinde bak Õm
s Õras Õnda gereklidir.
14. Sol ve sa ÷ ba ÷lant Õ kapaklar Õn Õ arac Õn
içinden do ÷ru yerle útirin.
Bağlantı kapağı
Arka tavan Õn kapanmas Õ
D øKKAT
¾Arka tavanı yavaşça kapatın. Eğer arka
tavan aniden kapatılırsa, eliniz ya da
vücudunuzun diğer parçaları sıkışabilir
ve ciddi bir yaralanmaya neden olabilir.
¾Arka tavanı zorla itmeye çalışmayın.
Arka tavanı zorla
itmek, araç parçalarına
zarar verir.
Ar Õza Durumunda
Tavan Kapanamad Õ ÷ Õnda
7-63
Page 510 of 579

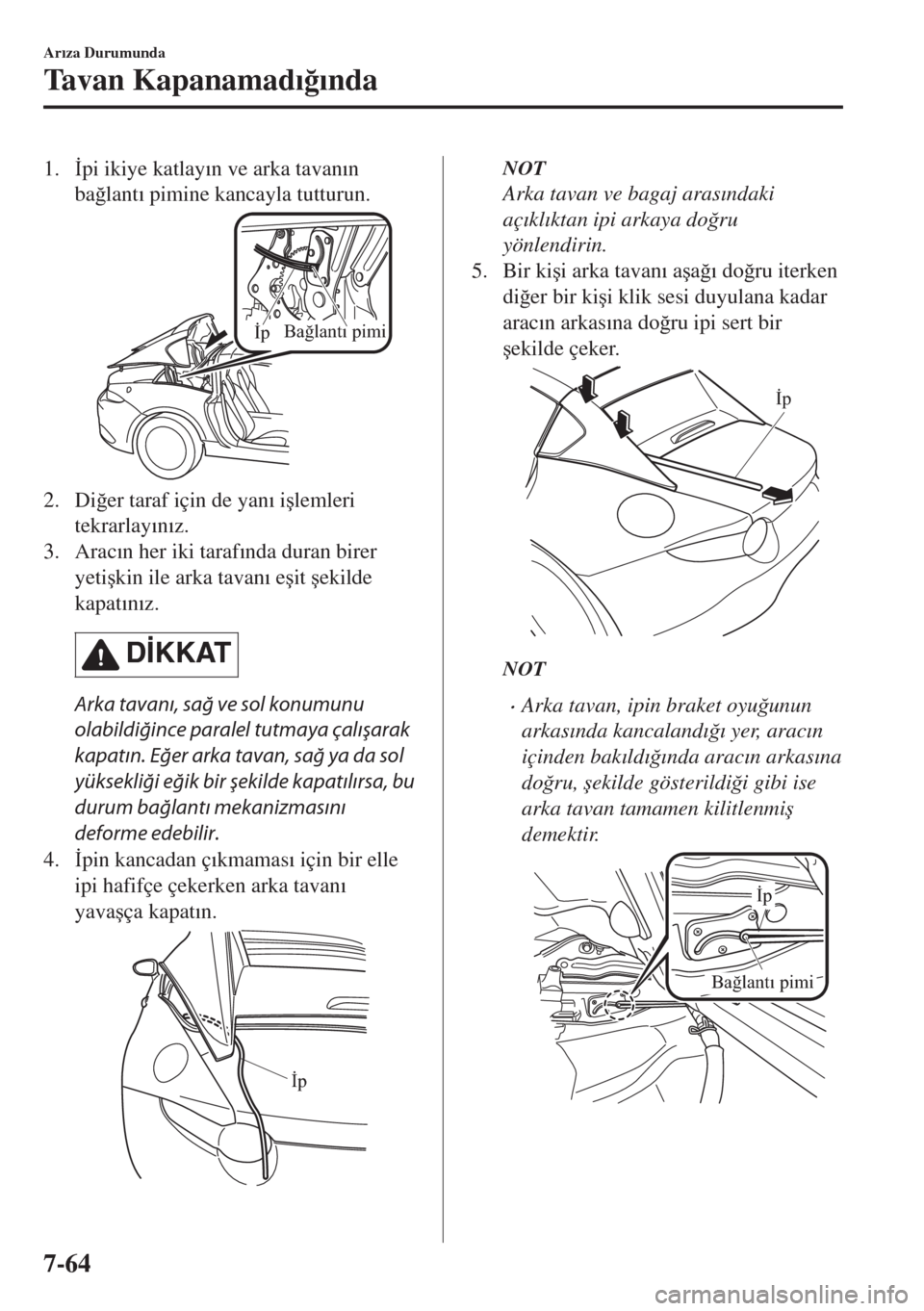

1. øpi ikiye katlay Õn ve arka tavan Õn
ba ÷lant Õ pimine kancayla tutturun.
İpBağlantı pimi
2. Di ÷er taraf için de yan Õ i úlemleri
tekrarlay Õn Õz.
3. Arac Õn her iki taraf Õnda duran birer
yeti úkin ile arka tavan Õ e úit úekilde
kapat Õn Õz.
D øKKAT
Arka tavanı, sağ ve sol konumunu
olabildiğince paralel tutmaya çalışarak
kapatın. Eğer arka tavan, sağ ya da sol
yüksekliği eğik bir şekilde kapatılırsa, bu
durum bağlantı mekanizmasını
deforme edebilir.
4. øpin kancadan ç Õkmamas Õ için bir elle
ipi hafifçe çekerken arka tavan Õ
yava úça kapat Õn.
İp
NOT
Arka tavan ve bagaj aras Õndaki
aç Õkl Õktan ipi arkaya do ÷ru
yönlendirin.
5. Bir ki úi arka tavan Õ a úa ÷ Õ do ÷ru iterken
di ÷er bir ki úi klik sesi duyulana kadar
arac Õn arkas Õna do ÷ru ipi sert bir
úekilde çeker.
İp
NOT
•Arka tavan, ipin braket oyu ÷unun
arkas Õnda kancaland Õ ÷ Õ yer, arac Õn
içinden bak Õld Õ ÷ Õnda arac Õn arkas Õna
do ÷ru, úekilde gösterildi ÷i gibi ise
arka tavan tamamen kilitlenmi ú
demektir.
İp
Bağlantı pimi
Ar Õza Durumunda
Tavan Kapanamad Õ ÷ Õnda
7-64
