¾Za neke je korake u postupku istodobno potrebno više alata te određena razina stručnog
znanja. Osim toga, držanje tijela u istegnutom položaju iznad automobila može dovesti do
istegnuća mišića, pa Mazda preporučuje da vam krov provjeri ovlašteni Mazdin serviser.
NAPOMENA
•Taj postupak služi ru þnom zatvaranju krova kao mjera u hitnim slu þajevima. Nakon
ru þnog zatvaranja krova, elektri þno upravljanje nije mogu üe dok se sustav ne obnovi kod
ovlaštenog Mazdinog servisera.
•Postupak üe biti jednostavniji ako se koristite svjetiljkom.
tRu þno zatvaranje
Prije ru þnog zatvaranja
UPOZORENJE
Provjerite je li pokretanje isključeno prije
ručnog upravljanja krovom:
Opasno je ručno zatvarati krov ako
pokretanje nije isključeno jer bi se motori
mogli naglo uključiti i prouzrokovati
ozljedu uklještenjem ruku ili prstiju u
mehanizmu.
1. Parkirajte na tvrdu, ravnu površinu
koja nije prometna i aktivirajte
parkirnu ko þnicu.
2. Vozilo s automatskim prijenosom
stavite u položaj za parkiranje (P), a
vozilo s ru þnim prijenosom u neutralni
položaj (Neutral).
3. Isklju þite pokretanje dok pritiš üete
papu þicu ko þnice.
4. Po potrebi uklju þite sva þetiri
pokaziva þa smjera.

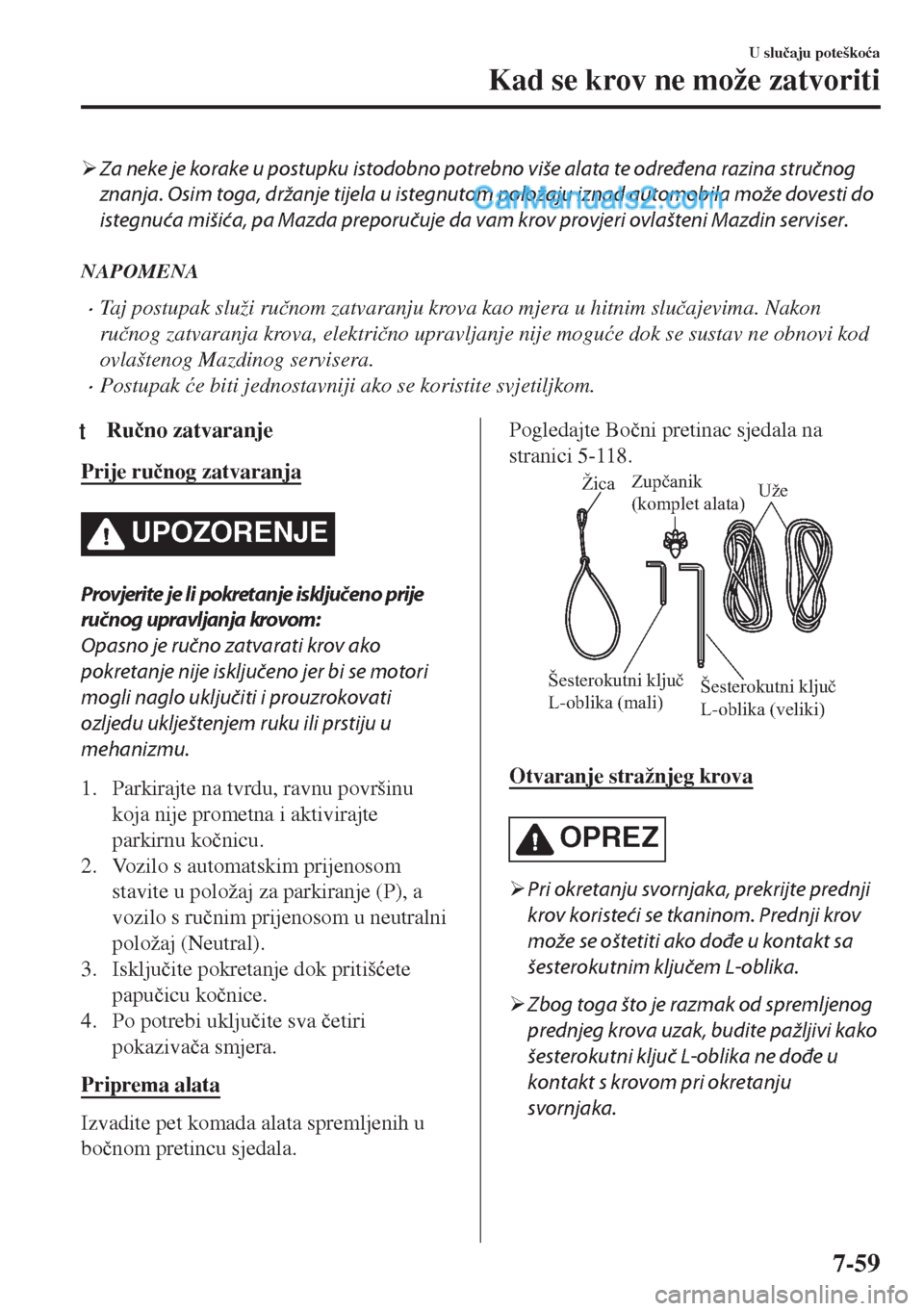

Priprema alata
Izvadite pet komada alata spremljenih u
bo þnom pretincu sjedala.
Pogledajte Bo þni pretinac sjedala na
stranici 5-118.
ŽicaZupčanik
(komplet alata)Uže
Šesterokutni ključ
L-oblika (mali)Šesterokutni ključ
L-oblika (veliki)
Otvaranje stražnjeg krova
OPREZ
¾Pri okretanju svornjaka, prekrijte prednji
krov koristeći se tkaninom. Prednji krov
može se oštetiti ako dođe u kontakt sa
šesterokutnim ključem L-oblika.
¾Zbog toga što je razmak od spremljenog
prednjeg krova uzak, budite pažljivi kako
šesterokutni ključ L-oblika ne dođe u
kontakt s krovom pri okretanju
svornjaka.
U slu þaju poteško üa
Kad se krov ne može zatvoriti
7-59
Page 512 of 579
NAPOMENA
Pomicanje sjedala naprijed do kraja i
preklapanje naslova prema naprijed
olakšat üe postupak.
Pogledajte odjeljak Rukovanje sjedalom
na stranici 2-4.

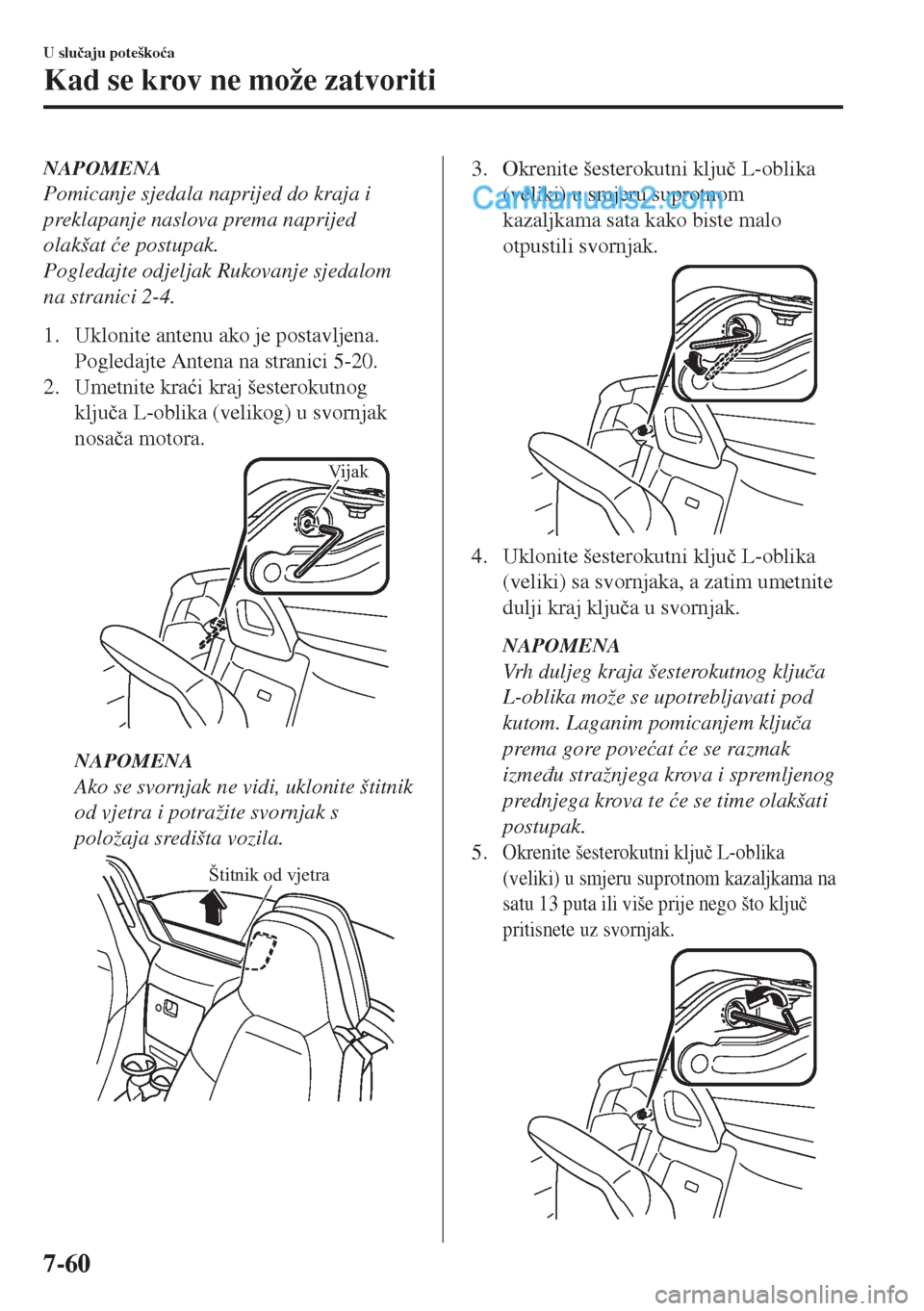

1. Uklonite antenu ako je postavljena.
Pogledajte Antena na stranici 5-20.
2. Umetnite kra üi kraj šesterokutnog
klju þa L-oblika (velikog) u svornjak
nosa þa motora.
Vijak
NAPOMENA
Ako se svornjak ne vidi, uklonite štitnik
od vjetra i potražite svornjak s
položaja središta vozila.
Štitnik od vjetra
3. Okrenite šesterokutni klju þ L-oblika
(veliki) u smjeru suprotnom
kazaljkama sata kako biste malo
otpustili svornjak.
4. Uklonite šesterokutni klju þ L-oblika
(veliki) sa svornjaka, a zatim umetnite
dulji kraj klju þa u svornjak.
NAPOMENA
Vrh duljeg kraja šesterokutnog klju þa
L-oblika može se upotrebljavati pod
kutom. Laganim pomicanjem klju þa
prema gore pove üat üe se razmak
izme ÿu stražnjega krova i spremljenog
prednjega krova te üe se time olakšati
postupak.
5.
Okrenite šesterokutni klju þ L-oblika
(veliki) u smjeru suprotnom kazaljkama na
satu 13 puta ili više prije nego što klju þ
pritisnete uz svornjak.
U slu þaju poteško üa
Kad se krov ne može zatvoriti
7-60
Page 513 of 579
NAPOMENA
•Svornjak se ne može do kraja
ukloniti.
•Ako je teško okrenuti svornjak,
ponovite Korak 3 nekoliko puta.

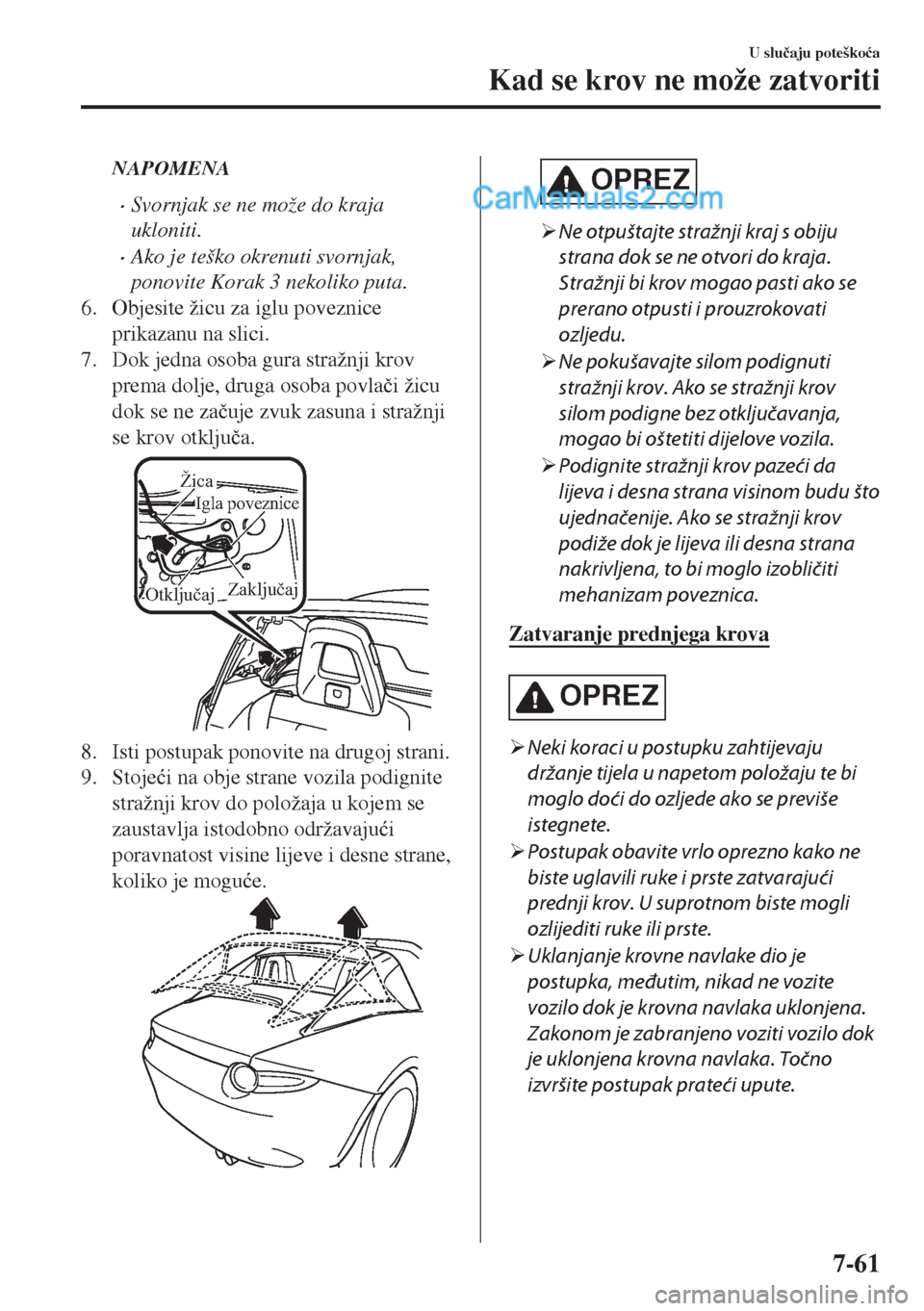

6. Objesite žicu za iglu poveznice
prikazanu na slici.
7. Dok jedna osoba gura stražnji krov
prema dolje, druga osoba povla þi žicu
dok se ne za þuje zvuk zasuna i stražnji
se krov otklju þa.
Zaključaj
Igla poveznice
Žica
Otključaj
8. Isti postupak ponovite na drugoj strani.
9. Stoje üi na obje strane vozila podignite
stražnji krov do položaja u kojem se
zaustavlja istodobno održavaju üi
poravnatost visine lijeve i desne strane,
koliko je mogu üe.
OPREZ
¾Ne otpuštajte stražnji kraj s obiju
strana dok se ne otvori do kraja.
Stražnji bi krov mogao pasti ako se
prerano otpusti i prouzrokovati
ozljedu.
¾Ne pokušavajte silom podignuti
stražnji krov. Ako se stražnji krov
silom podigne bez otključavanja,
mogao bi oštetiti dijelove vozila.
¾Podignite stražnji krov pazeći da
lijeva i desna strana visinom budu što
ujednačenije. Ako se stražnji krov
podiže dok je lijeva ili desna strana
nakrivljena, to bi moglo izobličiti
mehanizam poveznica.
Zatvaranje prednjega krova
OPREZ
¾Neki koraci u postupku zahtijevaju
držanje tijela u napetom položaju te bi
moglo doći do ozljede ako se previše
istegnete.
¾Postupak obavite vrlo oprezno kako ne
biste uglavili ruke i prste zatvarajući
prednji krov. U suprotnom biste mogli
ozlijediti ruke ili prste.
¾Uklanjanje krovne navlake dio je
postupka, međutim, nikad ne vozite
vozilo dok je krovna navlaka uklonjena.
Zakonom je zabranjeno voziti vozilo dok
je uklonjena krovna navlaka. Točno
izvršite postupak prateći upute.
U slu þaju poteško üa
Kad se krov ne može zatvoriti
7-61
Page 514 of 579

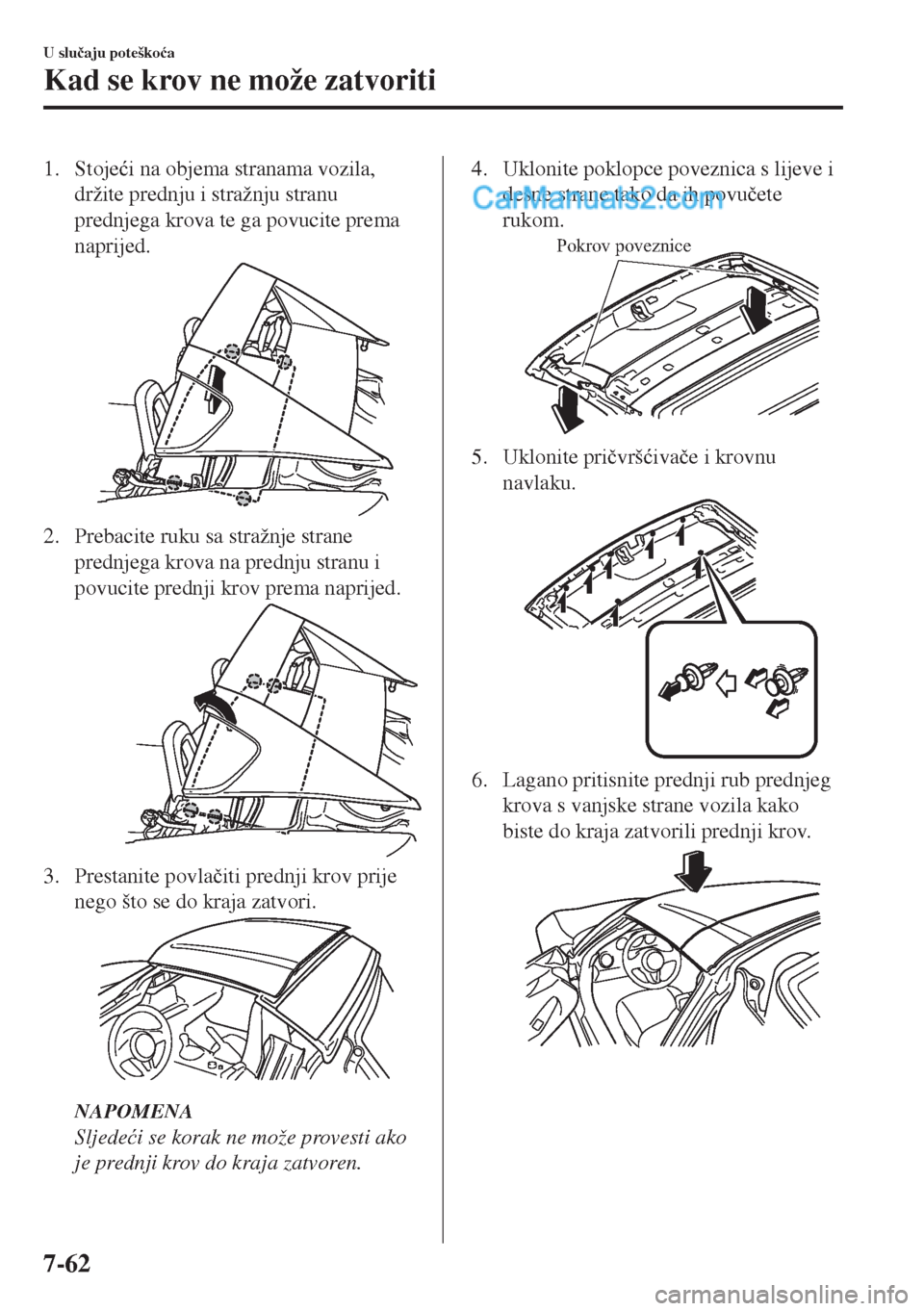

1. Stoje üi na objema stranama vozila,
držite prednju i stražnju stranu
prednjega krova te ga povucite prema
naprijed.
2. Prebacite ruku sa stražnje strane
prednjega krova na prednju stranu i
povucite prednji krov prema naprijed.
3. Prestanite povla þiti prednji krov prije
nego što se do kraja zatvori.
NAPOMENA
Sljede üi se korak ne može provesti ako
je prednji krov do kraja zatvoren.
4. Uklonite poklopce poveznica s lijeve i
desne strane tako da ih povu þete
rukom.
Pokrov poveznice
5. Uklonite pri þvrš üiva þe i krovnu
navlaku.
6. Lagano pritisnite prednji rub prednjeg
krova s vanjske strane vozila kako
biste do kraja zatvorili prednji krov.
U slu þaju poteško üa
Kad se krov ne može zatvoriti
7-62
Page 515 of 579

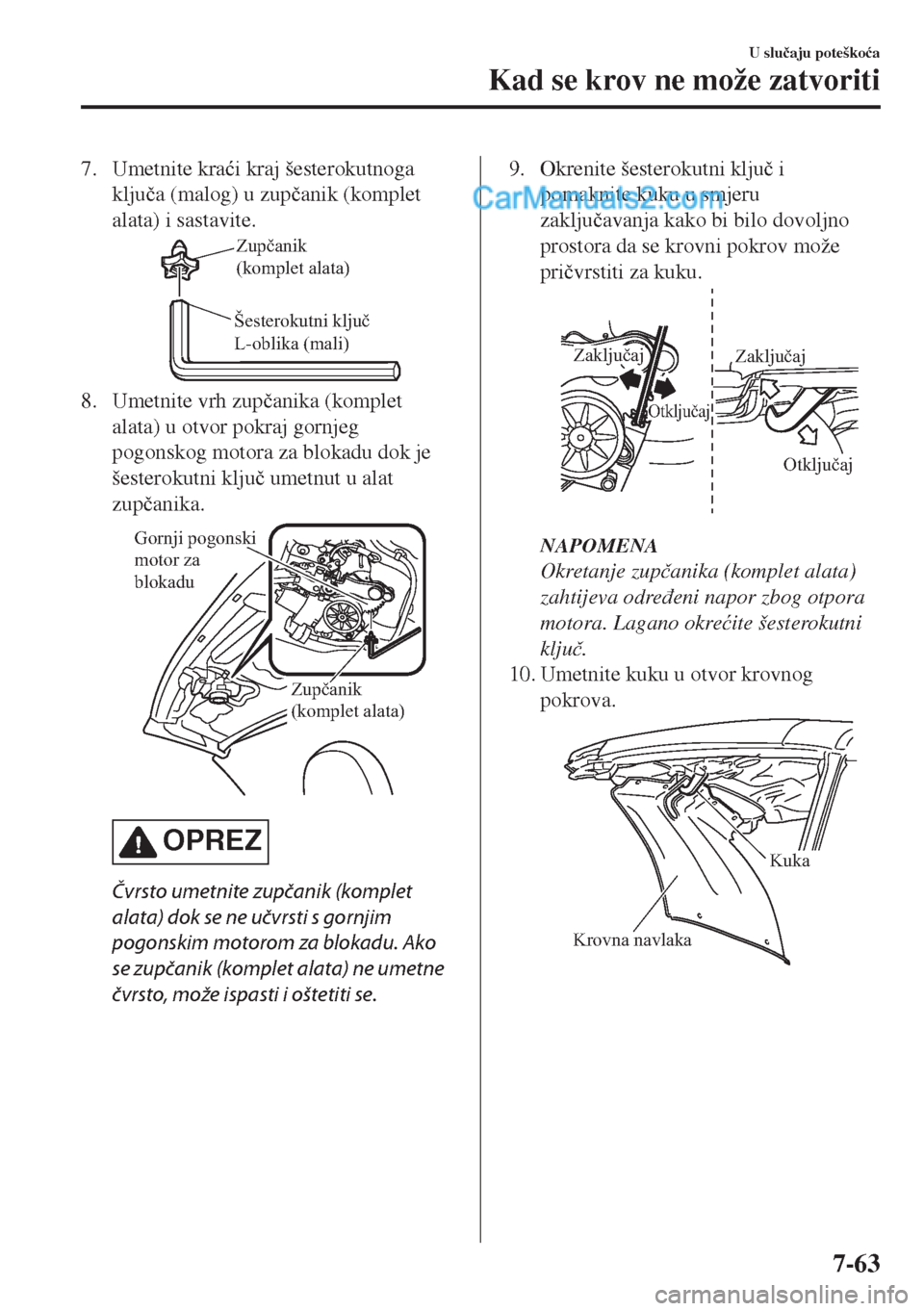

7. Umetnite kra üi kraj šesterokutnoga
klju þa (malog) u zup þanik (komplet
alata) i sastavite.
Šesterokutni ključ
L-oblika (mali)Zupčanik
(komplet alata)
8. Umetnite vrh zup þanika (komplet
alata) u otvor pokraj gornjeg
pogonskog motora za blokadu dok je
šesterokutni klju þ umetnut u alat
zup þanika.
Gornji pogonski
motor za
blokadu
Zupčanik
(komplet alata)
OPREZ
Čvrsto umetnite zupčanik (komplet
alata) dok se ne učvrsti s gornjim
pogonskim motorom za blokadu. Ako
se zupčanik (komplet alata) ne umetne
čvrsto, može ispasti i oštetiti se.
9. Okrenite šesterokutni klju þ i
pomaknite kuku u smjeru
zaklju þavanja kako bi bilo dovoljno
prostora da se krovni pokrov može
pri þvrstiti za kuku.
Otključaj
Otključaj
ZaključajZaključaj
NAPOMENA
Okretanje zup þanika (komplet alata)
zahtijeva odre ÿeni napor zbog otpora
motora. Lagano okre üite šesterokutni
klju þ.
10. Umetnite kuku u otvor krovnog
pokrova.
Kuka
Krovna navlaka
U slu þaju poteško üa
Kad se krov ne može zatvoriti
7-63
Page 516 of 579

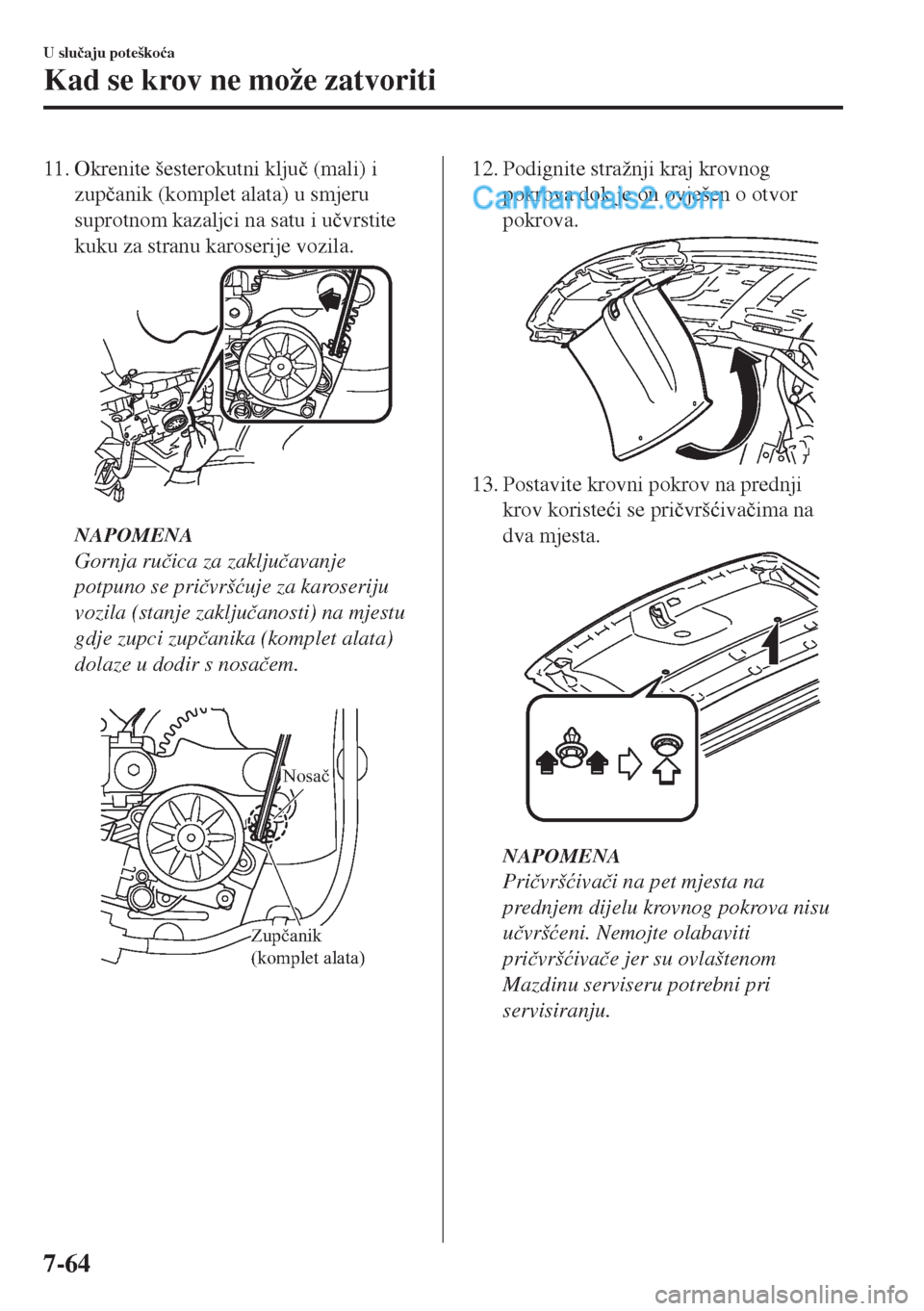

11. Okrenite šesterokutni klju þ (mali) i
zup þanik (komplet alata) u smjeru
suprotnom kazaljci na satu i u þvrstite
kuku za stranu karoserije vozila.
NAPOMENA
Gornja ru þica za zaklju þavanje
potpuno se pri þvrš üuje za karoseriju
vozila (stanje zaklju þanosti) na mjestu
gdje zupci zup þanika (komplet alata)
dolaze u dodir s nosa þem.
Zupčanik
(komplet alata)
Nosač
12. Podignite stražnji kraj krovnog
pokrova dok je on ovješen o otvor
pokrova.
13. Postavite krovni pokrov na prednji
krov koriste üi se pri þvrš üiva þima na
dva mjesta.
NAPOMENA
Pri þvrš üiva þi na pet mjesta na
prednjem dijelu krovnog pokrova nisu
u þvrš üeni. Nemojte olabaviti
pri þvrš üiva þe jer su ovlaštenom
Mazdinu serviseru potrebni pri
servisiranju.
U slu þaju poteško üa
Kad se krov ne može zatvoriti
7-64
Page 517 of 579

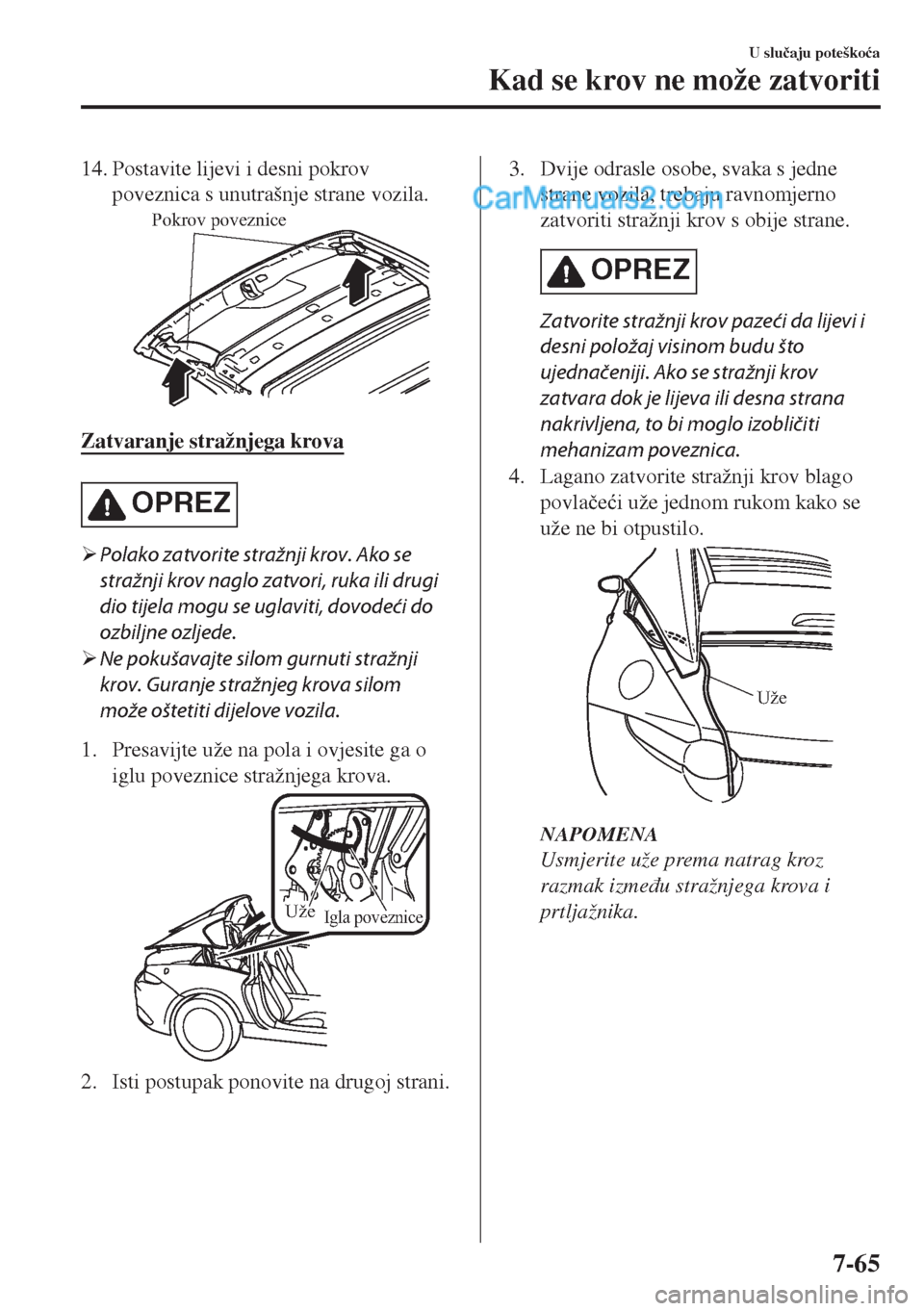

14. Postavite lijevi i desni pokrov
poveznica s unutrašnje strane vozila.
Pokrov poveznice
Zatvaranje stražnjega krova
OPREZ
¾Polako zatvorite stražnji krov. Ako se
stražnji krov naglo zatvori, ruka ili drugi
dio tijela mogu se uglaviti, dovodeći do
ozbiljne ozljede.
¾Ne pokušavajte silom gurnuti stražnji
krov. Guranje stražnjeg krova silom
može oštetiti dijelove vozila.
1. Presavijte uže na pola i ovjesite ga o
iglu poveznice stražnjega krova.
UžeIgla poveznice
2. Isti postupak ponovite na drugoj strani.
3. Dvije odrasle osobe, svaka s jedne
strane vozila, trebaju ravnomjerno
zatvoriti stražnji krov s obije strane.
OPREZ
Zatvorite stražnji krov pazeći da lijevi i
desni položaj visinom budu što
ujednačeniji. Ako se stražnji krov
zatvara dok je lijeva ili desna strana
nakrivljena, to bi moglo izobličiti
mehanizam poveznica.
4. Lagano zatvorite stražnji krov blago
povla þe üi uže jednom rukom kako se
uže ne bi otpustilo.
Uže
NAPOMENA
Usmjerite uže prema natrag kroz
razmak izme ÿu stražnjega krova i
prtljažnika.
U slu þaju poteško üa
Kad se krov ne može zatvoriti
7-65
Page 518 of 579

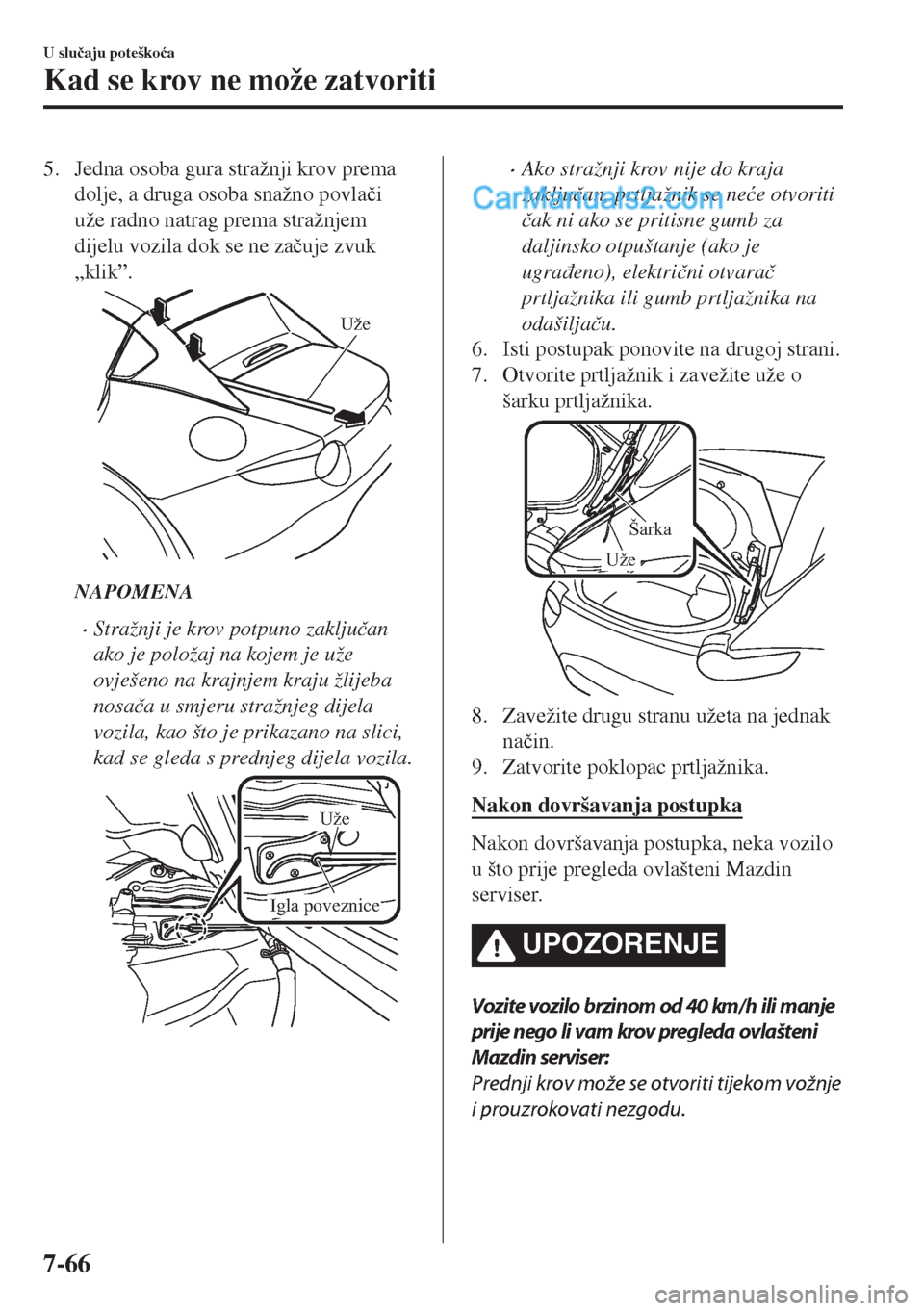

5. Jedna osoba gura stražnji krov prema
dolje, a druga osoba snažno povla þi
uže radno natrag prema stražnjem
dijelu vozila dok se ne za þuje zvuk
„klik”.
Uže
NAPOMENA
•Stražnji je krov potpuno zaklju þan
ako je položaj na kojem je uže
ovješeno na krajnjem kraju žlijeba
nosa þa u smjeru stražnjeg dijela
vozila, kao što je prikazano na slici,
kad se gleda s prednjeg dijela vozila.
Uže
Igla poveznice
•Ako stražnji krov nije do kraja
zaklju þan, prtljažnik se ne üe otvoriti
þak ni ako se pritisne gumb za
daljinsko otpuštanje (ako je
ugra ÿeno), elektri þni otvara þ
prtljažnika ili gumb prtljažnika na
odašilja þu.
6. Isti postupak ponovite na drugoj strani.
7. Otvorite prtljažnik i zavežite uže o
šarku prtljažnika.
Šarka
Uže
8. Zavežite drugu stranu užeta na jednak
na þin.
9. Zatvorite poklopac prtljažnika.
Nakon dovršavanja postupka
Nakon dovršavanja postupka, neka vozilo
u što prije pregleda ovlašteni Mazdin
serviser.
UPOZORENJE
Vozite vozilo brzinom od 40 km/h ili manje
prije nego li vam krov pregleda ovlašteni
Mazdin serviser:
Prednji krov može se otvoriti tijekom vožnje
i prouzrokovati nezgodu.
U slu þaju poteško üa
Kad se krov ne može zatvoriti
7-66
Page 519 of 579
8Korisni þke informacije
Važne korisni þke informacije, uklju þuju üi jamstva i dodatnu opremu.
Jamstvo .............................................. 8-2
Registriranje vozila u stranoj
zemlji ........................................... 8-2
Dodatni neoriginalni dijelovi i
pribor ............................................8-3
Mobilni telefoni ................................. 8-4
Upozorenje za mobilne ure ÿaje .........
...................................................... 8-4
Bilježenje podataka o vozilu ............ 8-5
Bilježenje podataka o vozilu ........8-5
Izjava o sukladnosti .......................... 8-6
Izjava o sukladnosti ..................... 8-6
Elektromagnetska kompatibilnost ........
........................................................... 8-32
Elektromagnetska kompatibilnost......
.................................................... 8-32
Prikupljanje/zbrinjavanje stare
opreme/korištenog akumulatora ...........
........................................................... 8-34
Informacije za korisnike o
prikupljanju i odlaganju stare
opreme i istrošenih baterija ........8-34
8-1
Page 520 of 579
Registriranje vozila u stranoj zemlji
Registriranje vozila u stranoj zemlji može biti problemati þno, ovisno o tome ispunjava li
specifi þne standarde o ispuštanju plinova i sigurnosne standarde zemlje u kojoj üe se vozilo
voziti. Sukladno tome, na vozilu üe možda biti potrebno izvesti izmjene o osobnom trošku
kako bi se udovoljilo pravilima.
Nadalje, potrebno je paziti na sljede üe:
U drugoj zemlji moglo bi biti teško ili nemogu üe izvršiti zadovoljavaju üi servis vozila.
Može se dogoditi da nema goriva koje je odre ÿeno za vozilo.
Dijelovi, servisne tehnike i alat potreban za održavanje i popravak vozila mogli bi biti
nedostupni.
Možda u zemlji u kojoj planirate uzeti vozilo nema ovlaštenog dobavlja þa tvrtke Mazda.
Mazdino jamstvo važi samo u odre ÿenim zemljama.
Korisni þke informacije
Jamstvo
8-2
