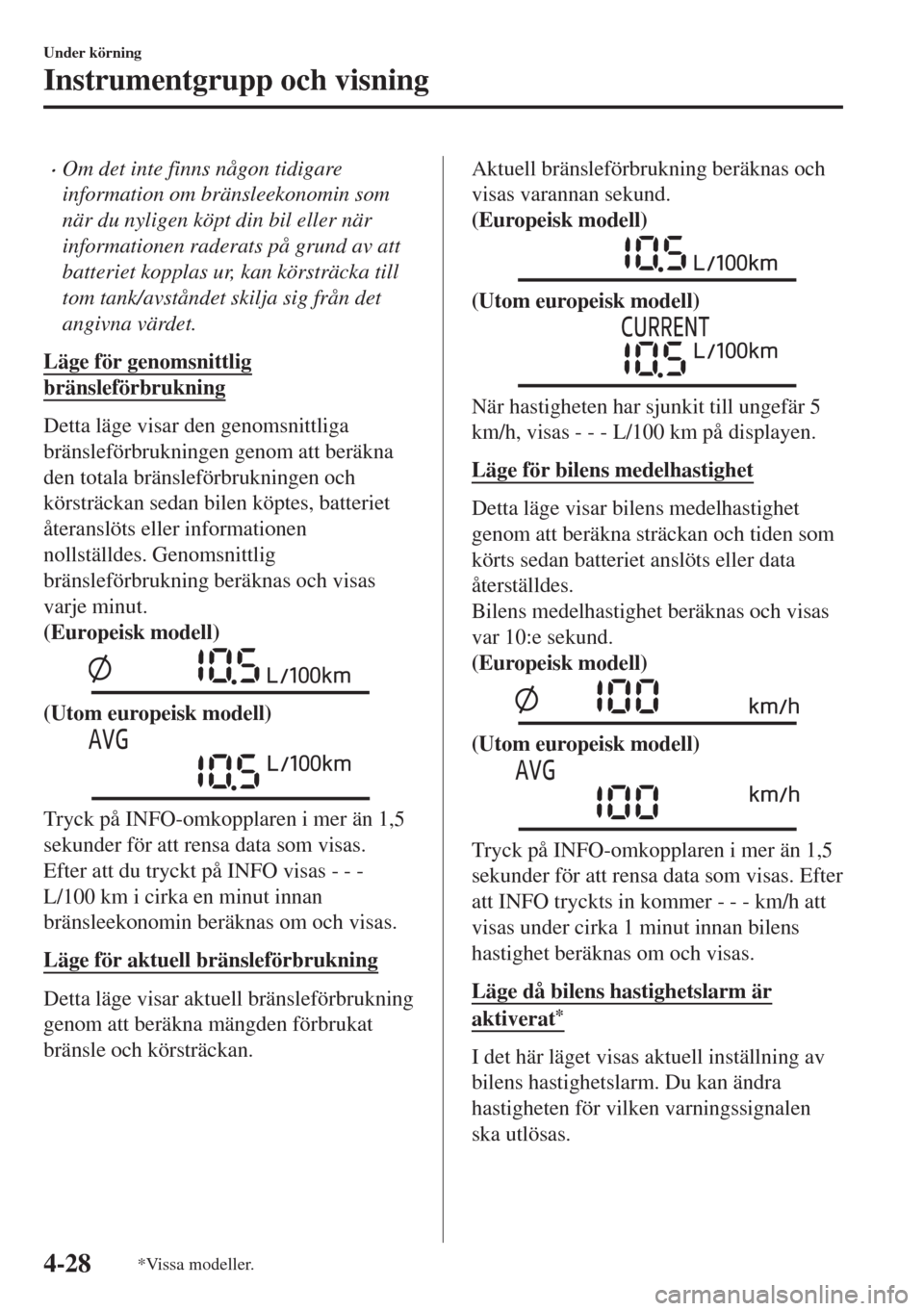

•Om det inte finns någon tidigare
information om bränsleekonomin som
när du nyligen köpt din bil eller när
informationen raderats på grund av att
batteriet kopplas ur, kan körsträcka till
tom tank/avståndet skilja sig från det
angivna värdet.
Läge för genomsnittlig
bränsleförbrukning
Detta läge visar den genomsnittliga
bränsleförbrukningen genom att beräkna
den totala bränsleförbrukningen och
körsträckan sedan bilen köptes, batteriet
återanslöts eller informationen
nollställdes. Genomsnittlig
bränsleförbrukning beräknas och visas
varje minut.
(Europeisk modell)
(Utom europeisk modell)
Tryck på INFO-omkopplaren i mer än 1,5
sekunder för att rensa data som visas.
Efter att du tryckt på INFO visas - - -
L/100 km i cirka en minut innan
bränsleekonomin beräknas om och visas.
Läge för aktuell bränsleförbrukning
Detta läge visar aktuell bränsleförbrukning
genom att beräkna mängden förbrukat
bränsle och körsträckan.

Aktuell bränsleförbrukning beräknas och
visas varannan sekund.
(Europeisk modell)
(Utom europeisk modell)
När hastigheten har sjunkit till ungefär 5
km/h, visas - - - L/100 km på displayen.
Läge för bilens medelhastighet
Detta läge visar bilens medelhastighet
genom att beräkna sträckan och tiden som
körts sedan batteriet anslöts eller data
återställdes.
Bilens medelhastighet beräknas och visas
var 10:e sekund.
(Europeisk modell)
(Utom europeisk modell)
Tryck på INFO-omkopplaren i mer än 1,5
sekunder för att rensa data som visas. Efter
att INFO tryckts in kommer - - - km/h att
visas under cirka 1 minut innan bilens
hastighet beräknas om och visas.
Läge då bilens hastighetslarm är
aktiverat*
I det här läget visas aktuell inställning av
bilens hastighetslarm. Du kan ändra
hastigheten för vilken varningssignalen
ska utlösas.
Under körning
Instrumentgrupp och visning
4-28*Vissa modeller.

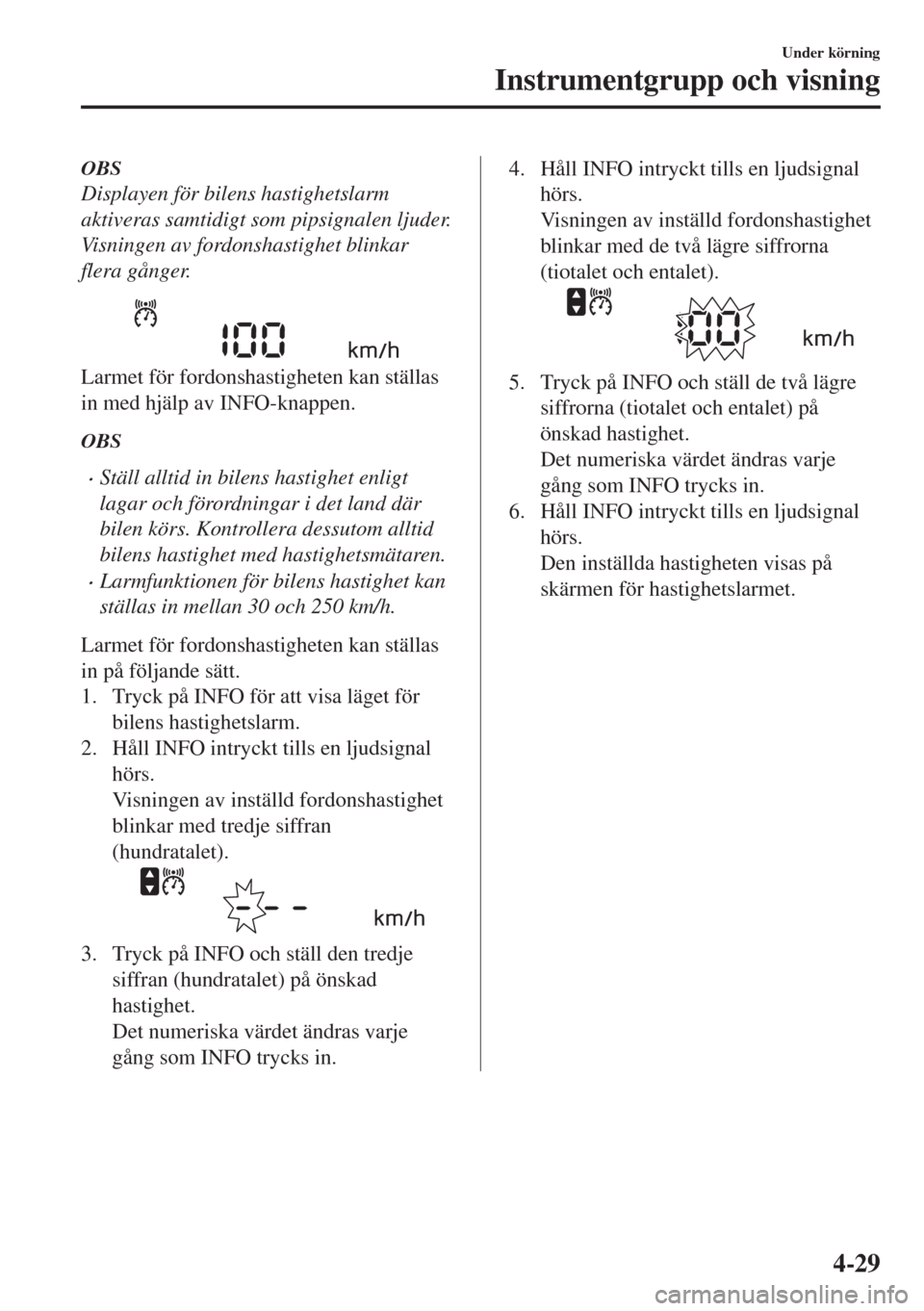

OBS
Displayen för bilens hastighetslarm
aktiveras samtidigt som pipsignalen ljuder.
Visningen av fordonshastighet blinkar
flera gånger.
Larmet för fordonshastigheten kan ställas
in med hjälp av INFO-knappen.
OBS
•Ställ alltid in bilens hastighet enligt
lagar och förordningar i det land där
bilen körs. Kontrollera dessutom alltid
bilens hastighet med hastighetsmätaren.
•Larmfunktionen för bilens hastighet kan
ställas in mellan 30 och 250 km/h.
Larmet för fordonshastigheten kan ställas
in på följande sätt.
1. Tryck på INFO för att visa läget för
bilens hastighetslarm.
2. Håll INFO intryckt tills en ljudsignal
hörs.
Visningen av inställd fordonshastighet
blinkar med tredje siffran
(hundratalet).
3. Tryck på INFO och ställ den tredje
siffran (hundratalet) på önskad
hastighet.
Det numeriska värdet ändras varje
gång som INFO trycks in.
4. Håll INFO intryckt tills en ljudsignal
hörs.
Visningen av inställd fordonshastighet
blinkar med de två lägre siffrorna
(tiotalet och entalet).
5. Tryck på INFO och ställ de två lägre
siffrorna (tiotalet och entalet) på
önskad hastighet.
Det numeriska värdet ändras varje
gång som INFO trycks in.
6. Håll INFO intryckt tills en ljudsignal
hörs.
Den inställda hastigheten visas på
skärmen för hastighetslarmet.
Under körning
Instrumentgrupp och visning
4-29

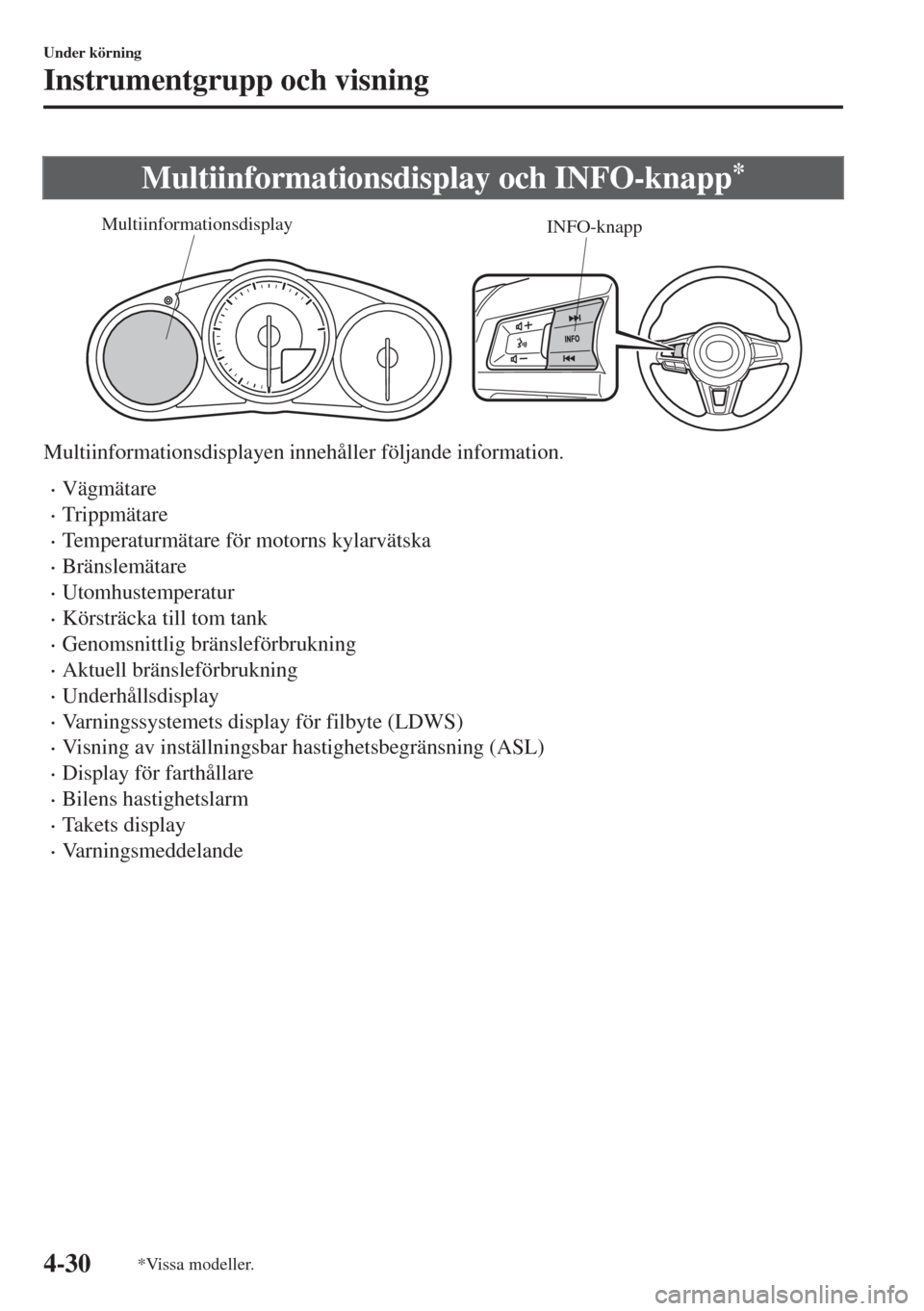

Multiinformationsdisplay och INFO-knapp*
INFO-knapp Multiinformationsdisplay
Multiinformationsdisplayen innehåller följande information.
•Vägmätare
•Trippmätare
•Temperaturmätare för motorns kylarvätska
•Bränslemätare
•Utomhustemperatur
•Körsträcka till tom tank
•Genomsnittlig bränsleförbrukning
•Aktuell bränsleförbrukning
•Underhållsdisplay
•Varningssystemets display för filbyte (LDWS)
•Visning av inställningsbar hastighetsbegränsning (ASL)
•Display för farthållare
•Bilens hastighetslarm
•Takets display
•Varningsmeddelande
Under körning
Instrumentgrupp och visning
4-30*Vissa modeller.

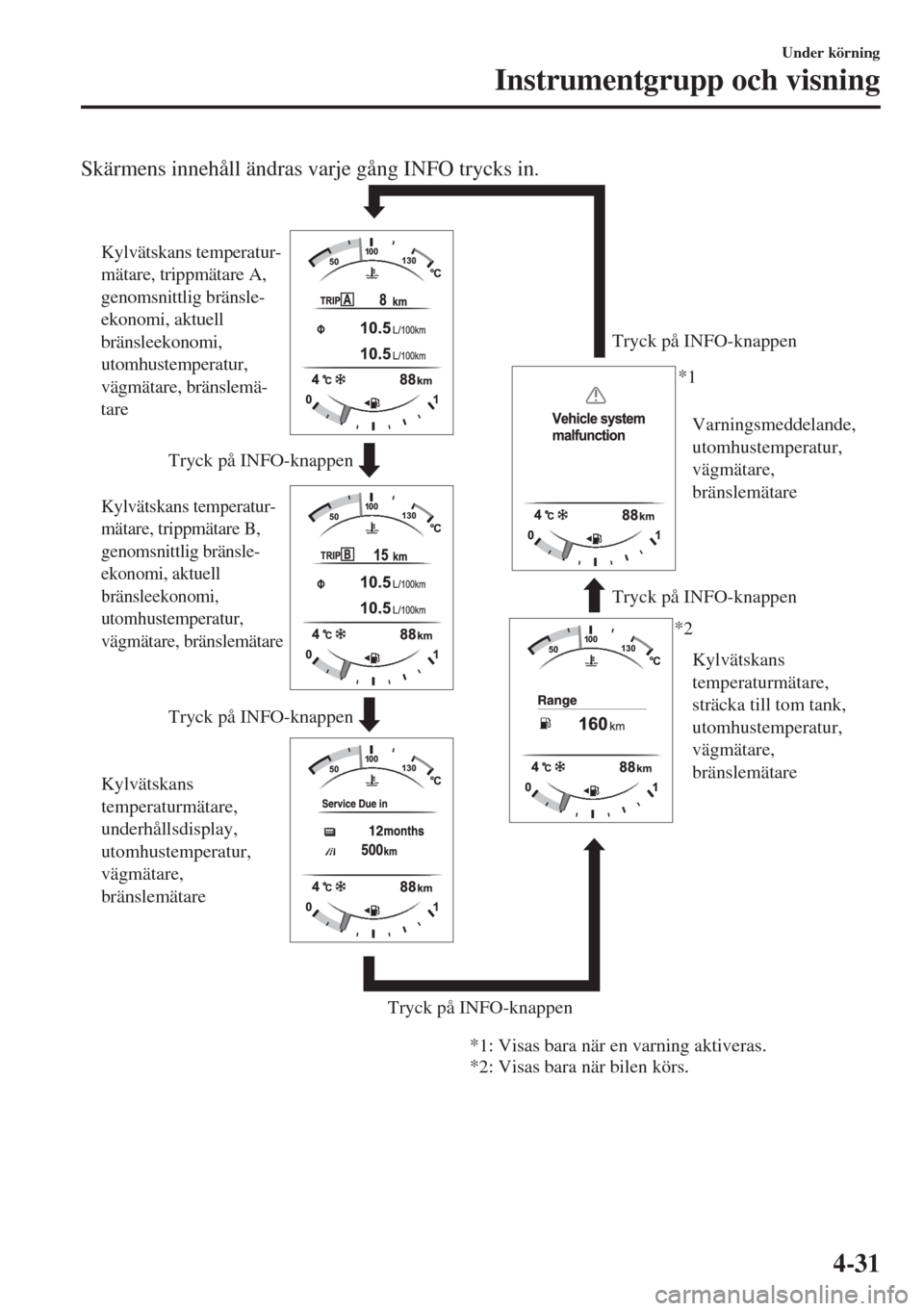

Skärmens innehåll ändras varje gång INFO trycks in.
Tryck på INFO-knappenTryck på INFO-knappen Tryck på INFO-knappenTryck på INFO-knappen
Tryck på INFO-knappen Kylvätskans
temperaturmätare,
underhållsdisplay,
utomhustemperatur,
vägmätare,
bränslemät
areKylvätskans
temperaturmätare,
sträcka till tom tank,
utomhustemperatur,
vägmätare,
bränslemätare Varningsmeddelande,
utomhustemperatur,
vägmätare,
bränslemätare Kylvätskans temperatur-
mätare, trippmätare A,
genomsnittlig bränsle-
ekonomi, aktuell
bränsleekonomi,
utomhustemperatur,
vägmätare, bränslemä-
tare
Kylvätskans temperatur-
mätare, trippmätare B,
genomsnittlig bränsle-
ekonomi, aktuell
bränsleekonomi,
utomhustemperatur,
vägmätare, bränslemätare
*1
*2
*1: Visas bara när en varning aktiveras.
*2: Visas bara när bilen körs.
Under körning
Instrumentgrupp och visning
4-31

tVisning av yttertemperatur
När tändningen är påslagen (i läge ON),
visas yttertemperaturen.

OBS
•Under följande förhållanden kan den
angivna yttertemperaturen skilja från
den verkliga yttertemperaturen beroende
på omgivningen och bilens tillstånd:
•Väldigt låga eller höga temperaturer.
•Plötsliga förändringar av
yttertemperaturen.
•Bilen är parkerad.
•Bilen körs med låg hastighet.
Ändra måttenheten för visning av
yttertemperatur (fordon med audio typ
B)
Enheten för yttertemperatur kan ändras
mellan Celsius och Fahrenheit.
Inställningarna kan ändras via den
mittplacerade skärmen.
Se Personliga inställningar på sidan 9-10.
OBS
När temperaturenheten för
yttertemperatur ändras, kommer
temperaturenheten för motorns kylvätska
också att ändras.
Temperaturvarning för
utomhustemperatur*
När yttertemperaturen är låg blinkar
indikeringen och en pipsignal varnar för
att det kan finnas is på vägen.
Om yttertemperaturen är under cirka 4 °C
kommer yttertemperaturens display och
att blinka i cirka tio sekunder, och
pipsignalen hörs en gång.
OBS
Om omgivningstemperaturen är under
cirka
>+20 °C, kommer ljudsignalen att
stängas av. Emellertid kommer
att visas.
Under körning
Instrumentgrupp och visning
4-34*Vissa modeller.

tAktuell bränsleförbrukning
Visar aktuell bränsleförbrukning genom att
förbrukat bränsle och körsträckan
beräknas.
Aktuell bränsleförbrukning beräknas och
visas varannan sekund.

När hastigheten har sjunkit till ungefär 5
km/h, visas - - - L/100 km på displayen.
ttUnderhållsdisplay
Följande information om underhåll kan
visas genom att sätta på
Underhållsdisplayen.
•Serviceintervall
•Däckrotation
•Oljebyte
För inställning och indikeringar för
underhållsdisplayen, se Underhållsdisplay.
Se Serviceövervakning på sidan 6-10.
Underhållsdisplayen visar informationen
när tändningen är i läge ON.
OBS
Funktionen kan inte användas när bilen är
i rörelse.
Visning av meddelande
När återstående tid eller körsträcka närmar
sig noll, visas ett meddelande varje gång
som tändningen ställs i läge ON.
OBS
•Om någon av INFO-knapparna trycks in
medan ett meddelande visas, kommer
det inte att visas nästa gång tändningen
slås på.
•När bilen har servats och återstående
tid/körsträcka har återställts, visas ett
nytt meddelande för nästa
servicetillfälle när detta börjar närma
sig (visas när motorn startas).
•Om det finns flera meddelanden visas de
i ordningsföljd.
•Om OFF (AV) är inställt för Messages
(meddelanden) kommer meddelanden
inte att visas.
ttBilens hastighetslarm*
I det här läget visas aktuell inställning av
bilens hastighetslarm. Du kan ändra
hastigheten för vilken varningssignalen
ska utlösas.
OBS
Displayen för bilens hastighetslarm
aktiveras samtidigt som pipsignalen ljuder.
Visningen av fordonshastighet blinkar
flera gånger.
Hastighetsvarning
Under körning
Instrumentgrupp och visning
4-36*Vissa modeller.

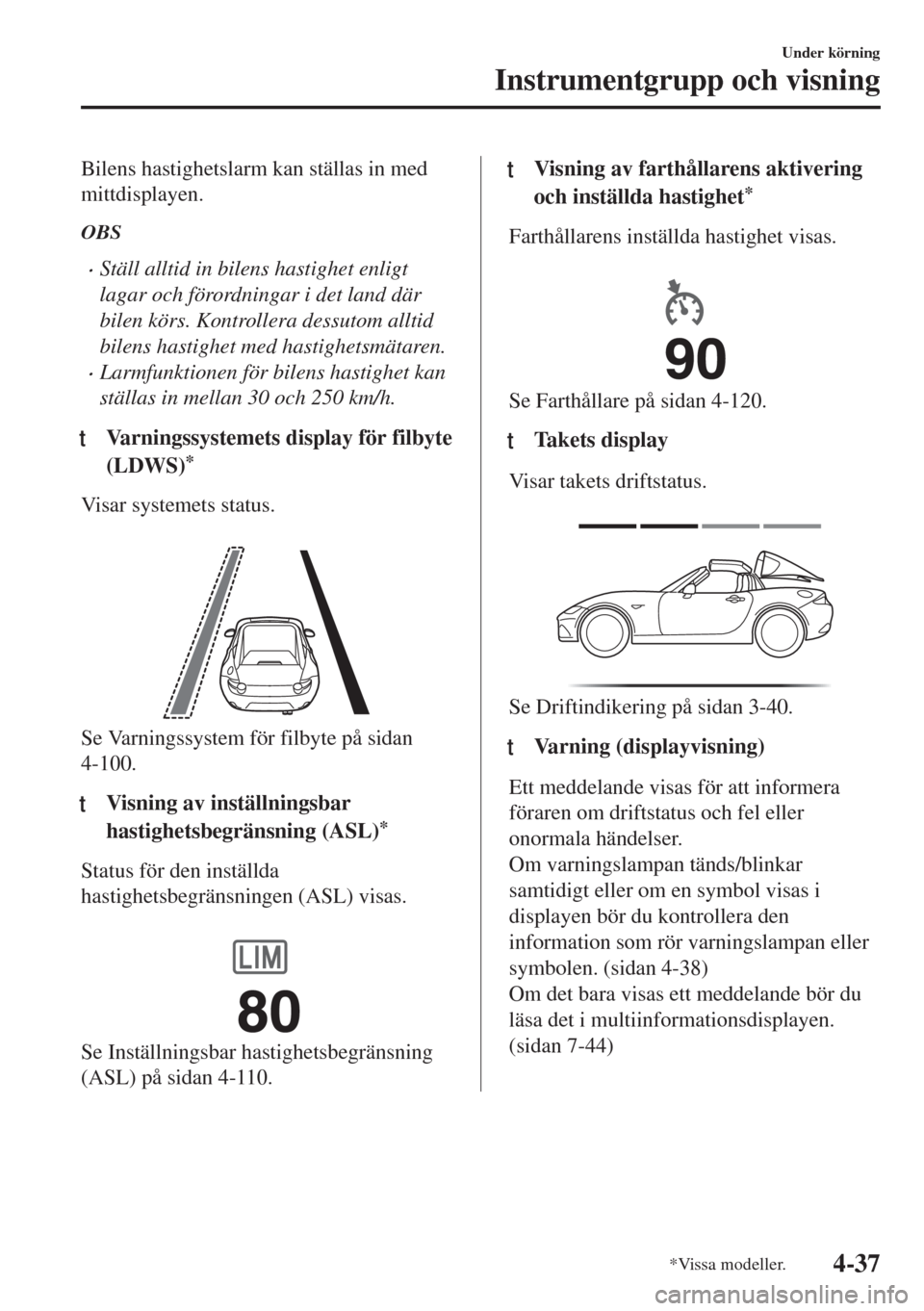

Bilens hastighetslarm kan ställas in med
mittdisplayen.
OBS
•Ställ alltid in bilens hastighet enligt
lagar och förordningar i det land där
bilen körs. Kontrollera dessutom alltid
bilens hastighet med hastighetsmätaren.
•Larmfunktionen för bilens hastighet kan
ställas in mellan 30 och 250 km/h.
tVarningssystemets display för filbyte
(LDWS)
*
Visar systemets status.

Se Varningssystem för filbyte på sidan
4-100.
ttVisning av inställningsbar
hastighetsbegränsning (ASL)
*
Status för den inställda
hastighetsbegränsningen (ASL) visas.

Se Inställningsbar hastighetsbegränsning
(ASL) på sidan 4-110.
tVisning av farthållarens aktivering
och inställda hastighet
*
Farthållarens inställda hastighet visas.

Se Farthållare på sidan 4-120.
tTa k e t s d i s p l a y
Visar takets driftstatus.

Se Driftindikering på sidan 3-40.
ttVarning (displayvisning)
Ett meddelande visas för att informera
föraren om driftstatus och fel eller
onormala händelser.
Om varningslampan tänds/blinkar
samtidigt eller om en symbol visas i
displayen bör du kontrollera den
information som rör varningslampan eller
symbolen. (sidan 4-38)
Om det bara visas ett meddelande bör du
läsa det i multiinformationsdisplayen.
(sidan 7-44)
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-37

Varnings- och indikeringslampor
Instrumentgruppen varierar beroende på modell och specifikationer.
Instrumentpanelens mittpanel
Varningslamporna och indikeringarna kan uppträda
i något av de markerade områdena Ty p A
(Med multiinformationsdisplay)Ty p B
(Utan multiinformationsdisplay) Instrumentgrupp
ttVarningsindikering/varningslampor
Dessa lampor tänds eller blinkar för att informera föraren om driftstatus eller ett systemfel.
Signal Varningslampor Sidan
(Röd)Bromsvarningslampa
*1*27-30
Varningsindikering/varningslampa för laddningssystem*17-30
Motoroljans varningslampa*17-30
(Röd)Varningsindikering/varningslampa för hög kylvätsketempera-
tur*17-30
Felindikeringslampa, servostyrning*17-30
*Huvudvarningsindikering/varningslampa*17-33
(Gul)Varningslampa för elektrisk vakuumpump
*17-33
Under körning
Instrumentgrupp och visning
4-38*Vissa modeller.

ti-ELOOP indikeringslampa/
statusdisplay
Föraren uppmärksammas om i-ELOOP
effektgenerering och bilens tillstånd
genom i-ELOOP indikeringslampan
(grön) och statusdisplayen.
i-ELOOP-indikeringslampa (grön)
(bilar med instrumentgrupp typ B)

Lampan tänds under den regenerativa
laddningen.
Statusdisplay (bilar med audio typ B)
Status för i-ELOOP-effektgenereringen
visas på den mittplacerade skärmen.
Se Statusdisplay på sidan 4-85.
Under körning
i-ELOOP
4-82

Bränsleekonomiövervakare*
För bilar med ljud typ B kan du växla mellan att visa kontrollstatus, bränsleförbrukning och
effektivitet
*1 genom att trycka på respektive ikon på displayen.
Dessutom kommer, när färden är avslutad, den totala energieffektiviteten att visas på den
sista sidan i displayen när den väljs.
1. Välj ikonen
på hemskärmen för att visa applikationsskärmen.
2. Välj ”Bränsleförbrukning”.
3. Välj ikonen
längst ned till vänster på skärmen när du vill visa menyn i skärmens
undre del.
4. Välj önskad ikon i menyn. Ikonerna innehåller följande:
Indikering på displayen Kontrollstatus
Bränsleekonomi (denna körning)
Genomsnittlig Bränsleförbrukning, historik
Bränsleekonomiövervakare
l/100 km
Genomsnitt
(denna
körning)
8,0
l/100 km
0 min.
Döljer menyvisningen.
Visar applikationsskärmen.
Växlar bränsleekonomiövervakaren i ordningsföljen
kontrollstatus, bränsleförbrukning och effektivitet*1.
Nollställer bränsleekonomidata.
Visar följande inställningsskärm.
•Stänger av/sätter på avslutningsvisningen•(Utan multiinformationsdisplay)
Stänger av/slår på funktioner som synkroniserar
(länkar) återställningen av bränsleförbrukningsdata
med trippmätaren (TRIP A)
*1 Med i-stop-funktion.
OBS
Skärmen som visar bränsleekonomi när tändningen slås om från ON till OFF ändras till
den ursprungliga skärmen för visning av bränsleekonomi när tändningen sätts på nästa
gång.
Under körning
Bränsleekonomiövervakare
*Vissa modeller.4-83
