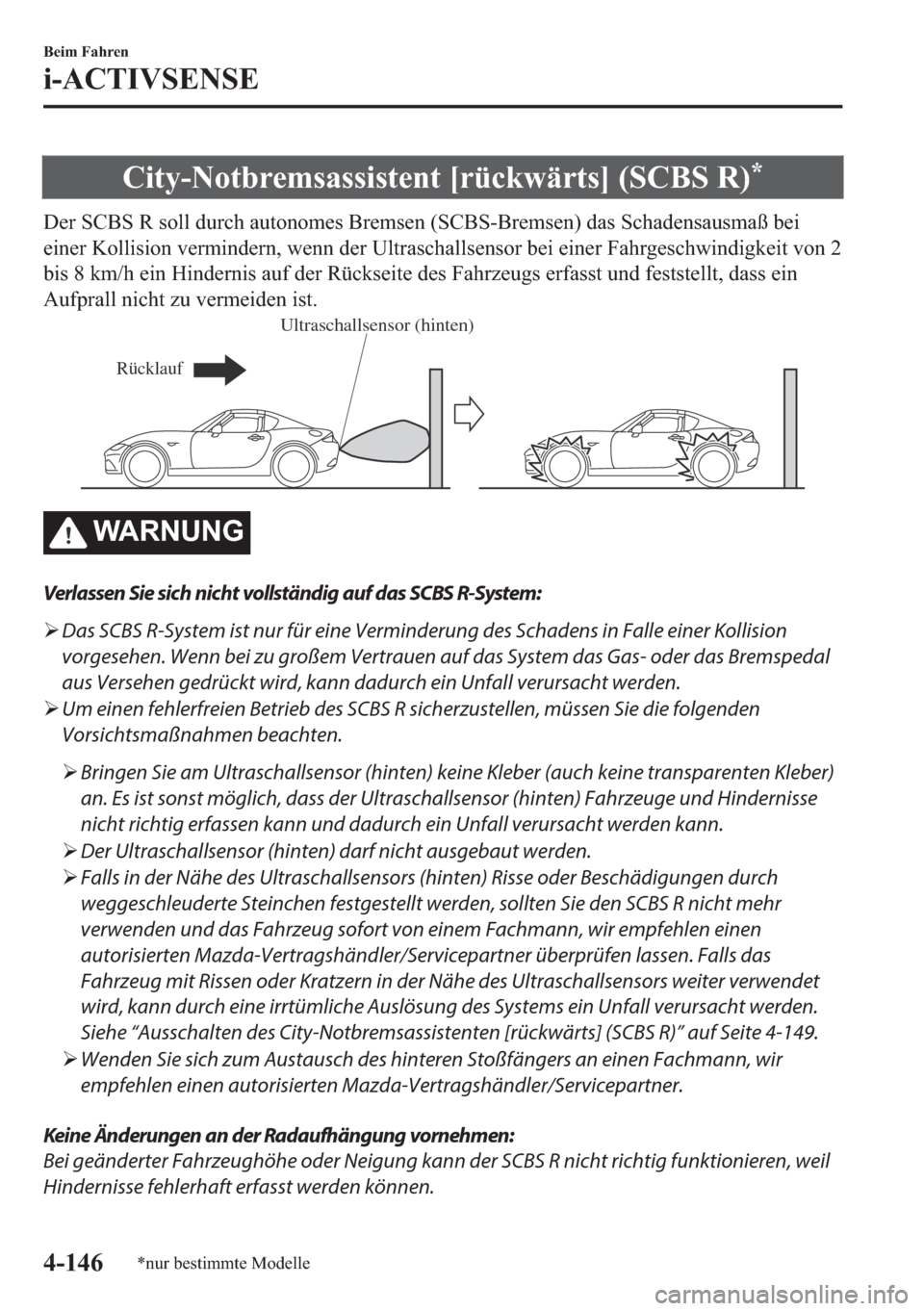

Page 291 of 673
& L W \ 1 R W E U H P V D V V L V W H Q W > U

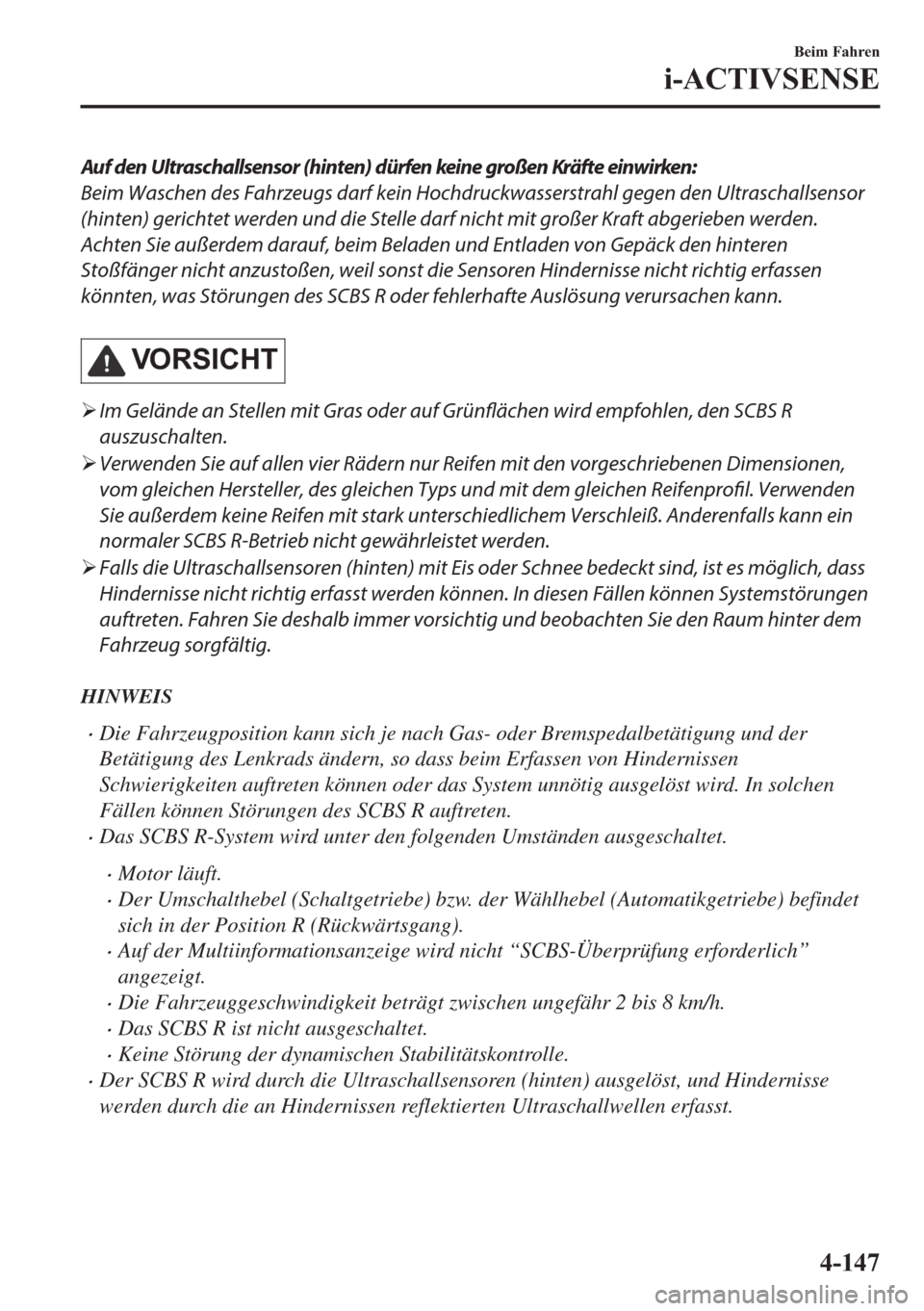

Page 292 of 673
Auf den Ultraschallsensor (hinten) dürfen keine großen Kräfte einwirken:
Beim Waschen des Fahrzeugs darf kein Hochdruckwasserstrahl gegen den Ultraschallsensor
(hinten) gerichtet werden und die Stelle darf nicht mit großer Kraft abgerieben werden.
Achten Sie außerdem darauf, beim Beladen und Entladen von Gepäck den hinteren
Stoßfänger nicht anzustoßen, weil sonst die Sensoren Hindernisse nicht richtig erfassen
könnten, was Störungen des SCBS R oder fehlerhafte Auslösung verursachen kann.
9 2 5 6 , & + 7
¾Im Gelände an Stellen mit Gras oder auf Grünflächen wird empfohlen, den SCBS R
auszuschalten.
¾Verwenden Sie auf allen vier Rädern nur Reifen mit den vorgeschriebenen Dimensionen,
vom gleichen Hersteller, des gleichen Typs und mit dem gleichen Reifenprofil. Verwenden
Sie außerdem keine Reifen mit stark unterschiedlichem Verschleiß. Anderenfalls kann ein
normaler SCBS R-Betrieb nicht gewährleistet werden.
¾Falls die Ultraschallsensoren (hinten) mit Eis oder Schnee bedeckt sind, ist es möglich, dass
Hindernisse nicht richtig erfasst werden können. In diesen Fällen können Systemstörungen
auftreten. Fahren Sie deshalb immer vorsichtig und beobachten Sie den Raum hinter dem
Fahrzeug sorgfältig.
HINWEIS
•Die Fahrzeugposition kann sich je nach Gas- oder Bremspedalbetätigung und der
Betätigung des Lenkrads ändern, so dass beim Erfassen von Hindernissen
Schwierigkeiten auftreten können oder das System unnötig ausgelöst wird. In solchen
Fällen können Störungen des SCBS R auftreten.
•Das SCBS R-System wird unter den folgenden Umständen ausgeschaltet.
•Motor läuft.
•Der Umschalthebel (Schaltgetriebe) bzw. der Wählhebel (Automatikgetriebe) befindet
sich in der Position R (Rückwärtsgang).
•Auf der Multiinformationsanzeige wird nicht “SCBS-Überprüfung erforderlich”
angezeigt.
•Die Fahrzeuggeschwindigkeit beträgt zwischen ungefähr 2 bis 8 km/h.
•Das SCBS R ist nicht ausgeschaltet.
•Keine Störung der dynamischen Stabilitätskontrolle.
•Der SCBS R wird durch die Ultraschallsensoren (hinten) ausgelöst, und Hindernisse
werden durch die an Hindernissen reflektierten Ultraschallwellen erfasst.
% H L P ) D K U H Q
L $ & 7 , 9 6 ( 1 6 (

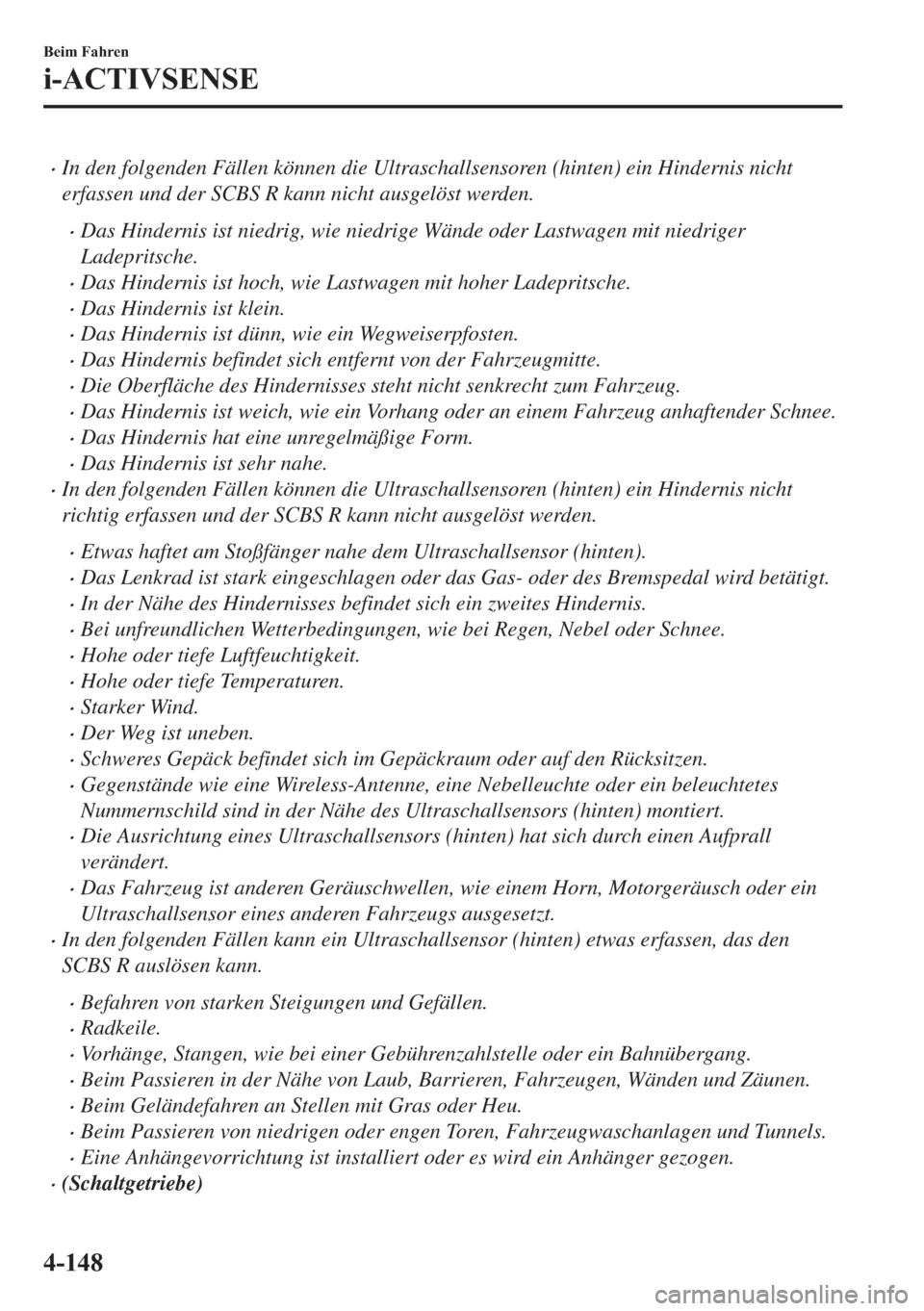

Page 293 of 673
•In den folgenden Fällen können die Ultraschallsensoren (hinten) ein Hindernis nicht
erfassen und der SCBS R kann nicht ausgelöst werden.
•Das Hindernis ist niedrig, wie niedrige Wände oder Lastwagen mit niedriger
Ladepritsche.
•Das Hindernis ist hoch, wie Lastwagen mit hoher Ladepritsche.
•Das Hindernis ist klein.
•Das Hindernis ist dünn, wie ein Wegweiserpfosten.
•Das Hindernis befindet sich entfernt von der Fahrzeugmitte.
•Die Oberfläche des Hindernisses steht nicht senkrecht zum Fahrzeug.
•Das Hindernis ist weich, wie ein Vorhang oder an einem Fahrzeug anhaftender Schnee.
•Das Hindernis hat eine unregelmäßige Form.
•Das Hindernis ist sehr nahe.
•In den folgenden Fällen können die Ultraschallsensoren (hinten) ein Hindernis nicht
richtig erfassen und der SCBS R kann nicht ausgelöst werden.
•Etwas haftet am Stoßfänger nahe dem Ultraschallsensor (hinten).
•Das Lenkrad ist stark eingeschlagen oder das Gas- oder des Bremspedal wird betätigt.
•In der Nähe des Hindernisses befindet sich ein zweites Hindernis.
•Bei unfreundlichen Wetterbedingungen, wie bei Regen, Nebel oder Schnee.
•Hohe oder tiefe Luftfeuchtigkeit.
•Hohe oder tiefe Temperaturen.
•Starker Wind.
•Der Weg ist uneben.
•Schweres Gepäck befindet sich im Gepäckraum oder auf den Rücksitzen.
•Gegenstände wie eine Wireless-Antenne, eine Nebelleuchte oder ein beleuchtetes
Nummernschild sind in der Nähe des Ultraschallsensors (hinten) montiert.
•Die Ausrichtung eines Ultraschallsensors (hinten) hat sich durch einen Aufprall
verändert.
•Das Fahrzeug ist anderen Geräuschwellen, wie einem Horn, Motorgeräusch oder ein
Ultraschallsensor eines anderen Fahrzeugs ausgesetzt.
•In den folgenden Fällen kann ein Ultraschallsensor (hinten) etwas erfassen, das den
SCBS R auslösen kann.
•Befahren von starken Steigungen und Gefällen.
•Radkeile.
•Vorhänge, Stangen, wie bei einer Gebührenzahlstelle oder ein Bahnübergang.
•Beim Passieren in der Nähe von Laub, Barrieren, Fahrzeugen, Wänden und Zäunen.
•Beim Geländefahren an Stellen mit Gras oder Heu.
•Beim Passieren von niedrigen oder engen Toren, Fahrzeugwaschanlagen und Tunnels.
•Eine Anhängevorrichtung ist installiert oder es wird ein Anhänger gezogen.
•(Schaltgetriebe)
% H L P ) D K U H Q
L $ & 7 , 9 6 ( 1 6 (

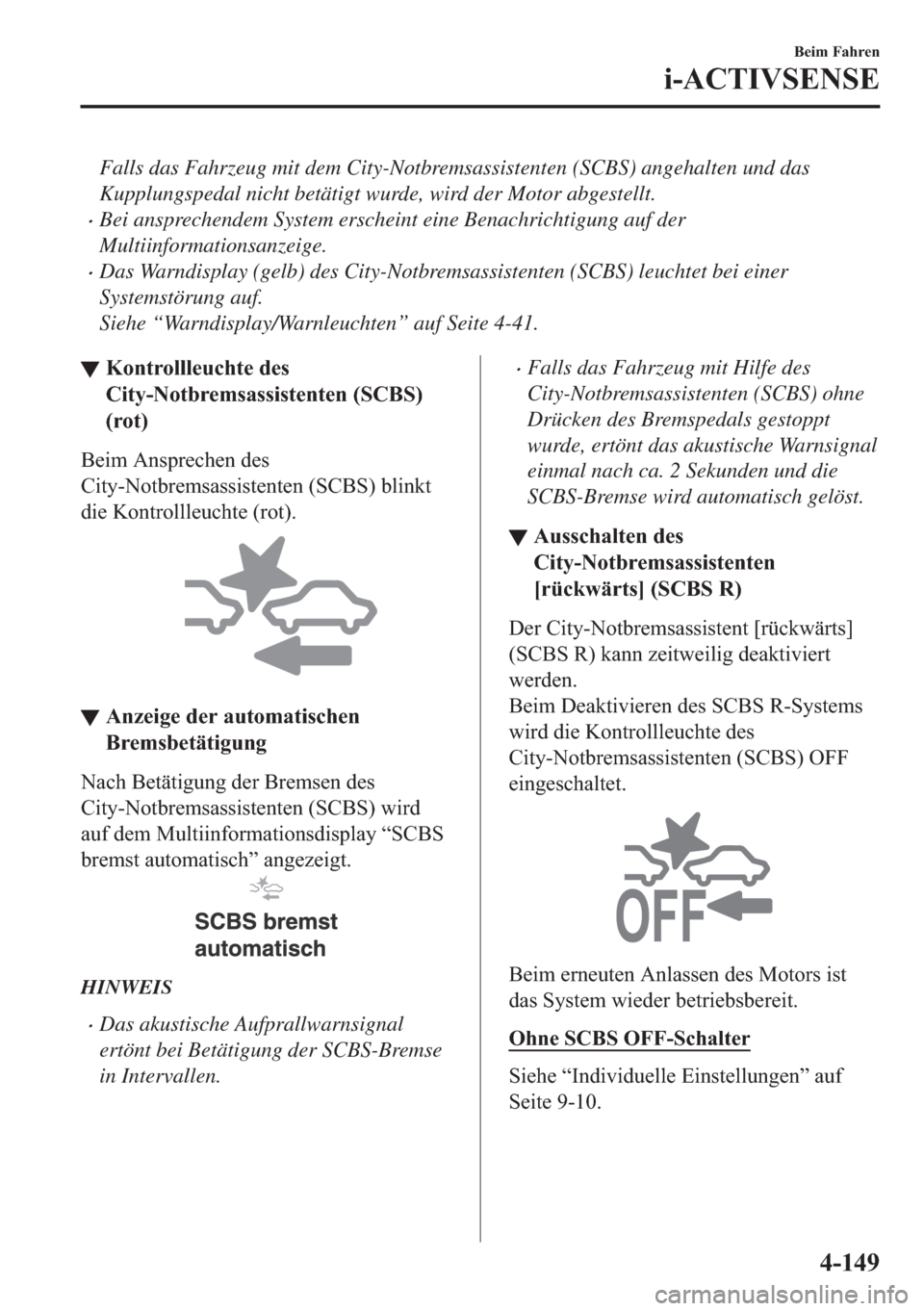

Page 294 of 673
Falls das Fahrzeug mit dem City-Notbremsassistenten (SCBS) angehalten und das
Kupplungspedal nicht betätigt wurde, wird der Motor abgestellt.
•Bei ansprechendem System erscheint eine Benachrichtigung auf der
Multiinformationsanzeige.
•Das Warndisplay (gelb) des City-Notbremsassistenten (SCBS) leuchtet bei einer
Systemstörung auf.
Siehe “Warndisplay/Warnleuchten” auf Seite 4-41.
▼ . R Q W U R O O O H X F K W H G H V
& L W \ 1 R W E U H P V D V V L V W H Q W H Q 6 & % 6
U R W
% H L P $ Q V S U H F K H Q G H V
& L W \ 1 R W E U H P V D V V L V W H Q W H Q 6 & % 6 E O L Q N W
G L H . R Q W U R O O O H X F K W H U R W
▼ $ Q ] H L J H G H U D X W R P D W L V F K H Q
% U H P V E H W l W L J X Q J
1 D F K % H W l W L J X Q J G H U % U H P V H Q G H V
& L W \ 1 R W E U H P V D V V L V W H Q W H Q 6 & % 6 Z L U G
D X I G H P 0 X O W L L Q I R U P D W L R Q V G L V S O D \

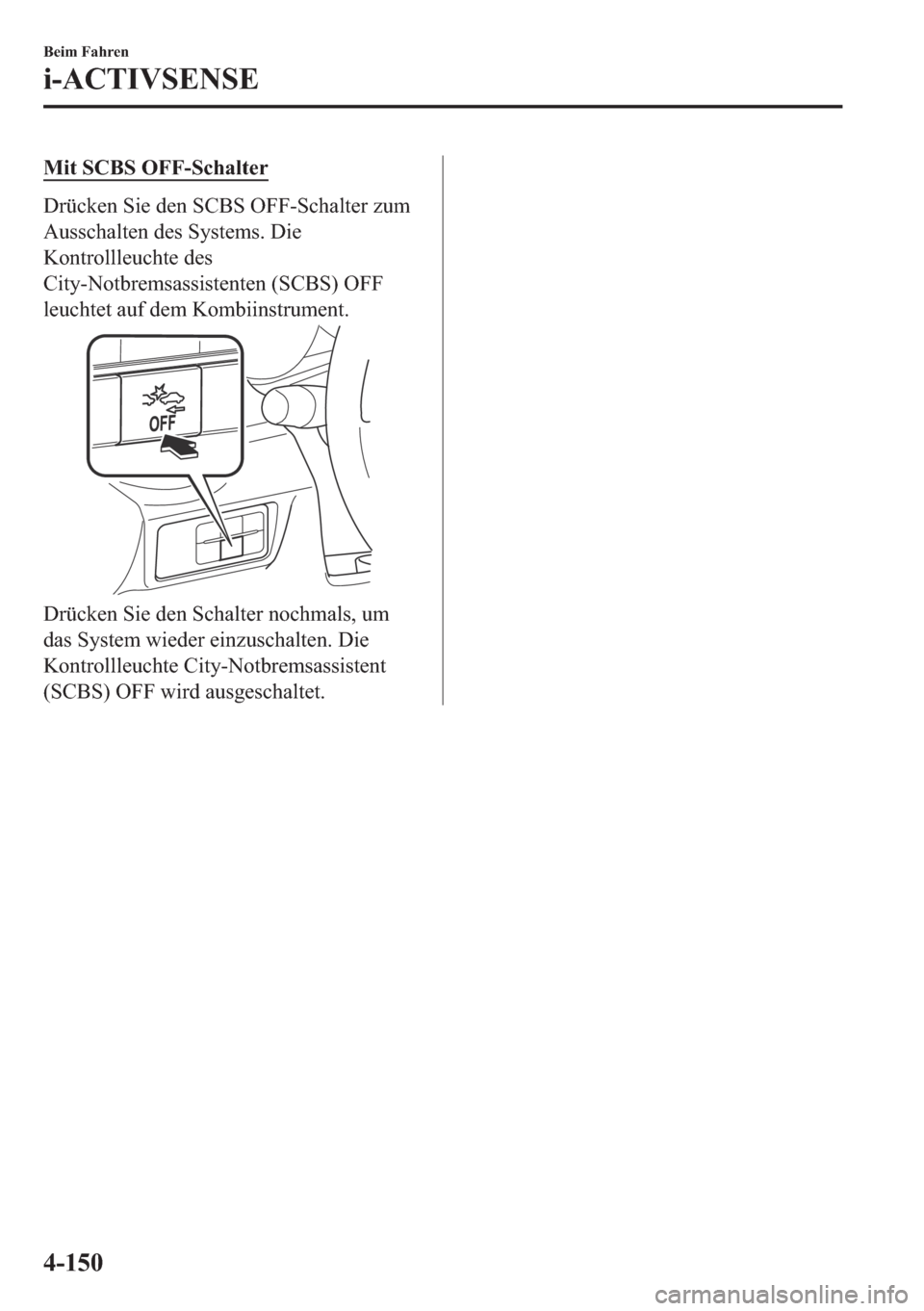

Page 295 of 673
0 L W 6 & % 6 2 ) ) 6 F K D O W H U
' U

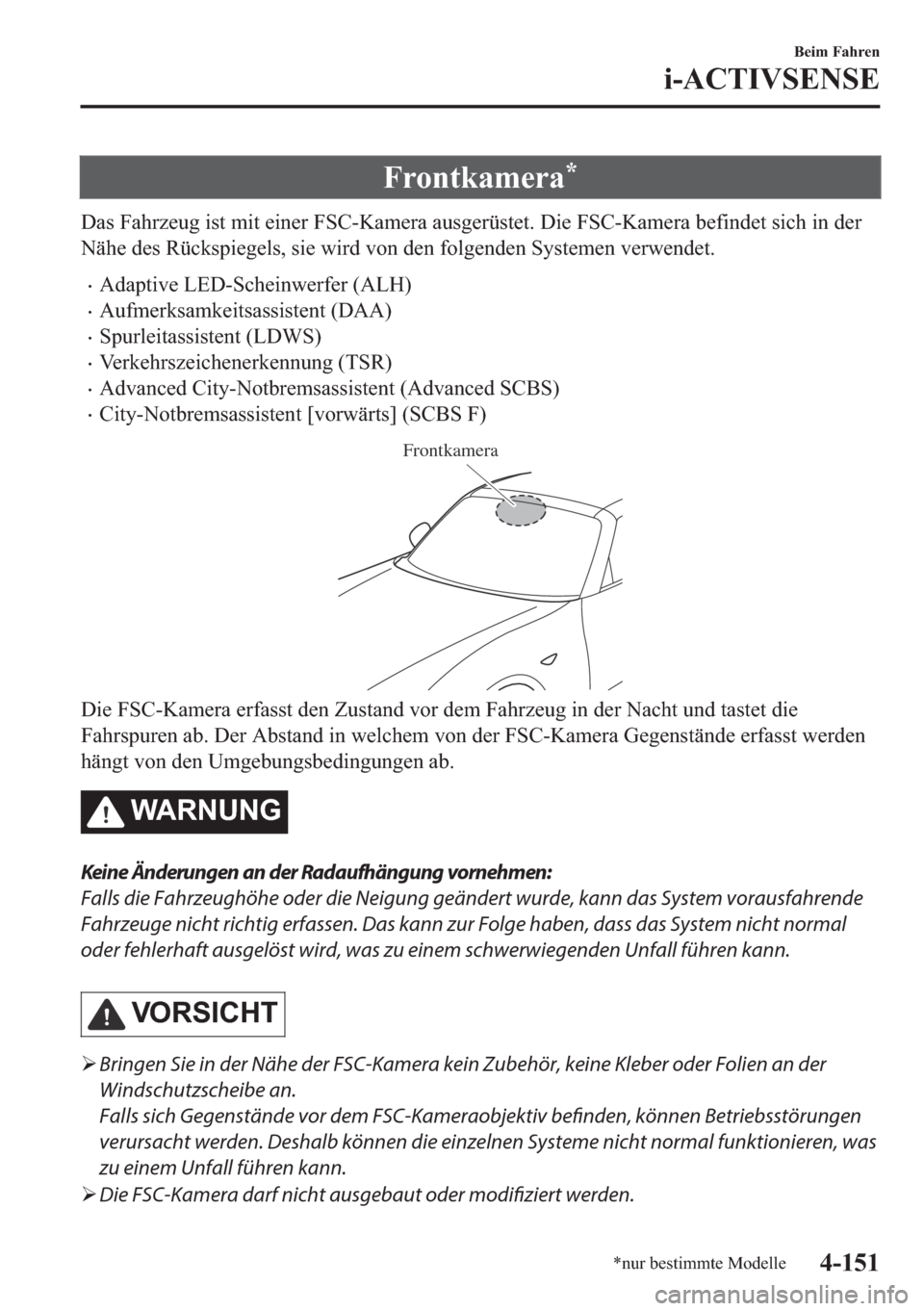

Page 296 of 673
![MAZDA MODEL MX-5 2018 Betriebsanleitung (in German) ) U R Q W N D P H U D
D V ) D K U ] H X J L V W P L W H L Q H U ) 6 & . D P H U D D X V J H U](/img/28/13980/w960_13980-295.png "MAZDA MODEL MX-5 2018 Betriebsanleitung (in German) ) U R Q W N D P H U D
D V ) D K U ] H X J L V W P L W H L Q H U ) 6 & . D P H U D D X V J H U")
) U R Q W N D P H U D
' D V ) D K U ] H X J L V W P L W H L Q H U ) 6 & . D P H U D D X V J H U
Page 297 of 673
Durch einen Ausbau oder Modifizierung der FSC-Kamera können Störungen und
Fehlbedienungen verursacht werden. Deshalb können die einzelnen Systeme nicht normal
funktionieren, was zu einem Unfall führen kann.
¾Beachten Sie die folgenden Vorsichtsmaßnahmen, um einen fehlerfreien Betrieb der
FSC-Kamera sicherzustellen.
¾Das FSC-Objektiv darf nicht zerkratzt oder verschmutzt werden.
¾Entfernen Sie die Abdeckung der FSC-Kamera nicht.
¾Legen Sie keine lichtreflektierenden Gegenstände auf das Armaturenbrett.
¾Halten Sie die Windschutzscheibe um die Kamera immer sauber und entfernen Sie
Beschlag und Schmutz. Entfernen Sie einen Belag an der Windschutzscheibe mit dem
Defroster.
¾Lassen Sie sich für das Reinigen der Windschutzscheibeninnenseite im Bereich der
FSC-Kamera von einem Fachmann beraten, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.
¾Wenden Sie sich für Reparaturen in der Umgebung der FSC-Kamera an einen Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
¾Die FSC-Kamera ist an der Windschutzscheibe montiert. Wenden Sie sich für eine
Reparatur bzw. für einen Austausch der Windschutzscheibe an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
¾Seien Sie beim Reinigen der Windschutzscheibe vorsichtig, das kein
Scheibenreinigungsmittel auf das FSC-Kameraobjektiv gelangt. Berühren Sie das
FSC-Objektiv nicht.
¾Wenden Sie sich bitte für Reparaturen im Bereich des Rückspiegels an einen Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
¾Wenden Sie sich für das Reinigen des Kameraobjektivs an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
¾Vermeiden Sie starke Stöße auf die FSC-Kamera oder auf deren Umgebung. Falls die
FSC-Kamera von einem starken Schlag getroffen wurde, oder die Umgebung Risse und
Beschädigungen durch aufprallende Steinchen aufweist, sollten Sie die folgenden
Systeme nicht mehr verwenden und sich an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner wenden.
¾Adaptive LED-Scheinwerfer (ALH)
¾Spurleitassistent (LDWS)
¾Aufmerksamkeitsassistent (DAA)
¾Verkehrszeichenerkennung (TSR)
¾Advanced City-Notbremsassistent (Advanced SCBS)
¾City-Notbremsassistent [vorwärts] (SCBS F)
¾Die Richtung der FSC-Kamera wurde genau eingestellt. Die Einbauposition der
FSC-Kamera darf nicht geändert und die FSC-Kamera darf nicht entfernt werden. Es
besteht sonst die Gefahr, dass eine Beschädigung oder eine Störung auftritt.
% H L P ) D K U H Q
L $ & 7 , 9 6 ( 1 6 (

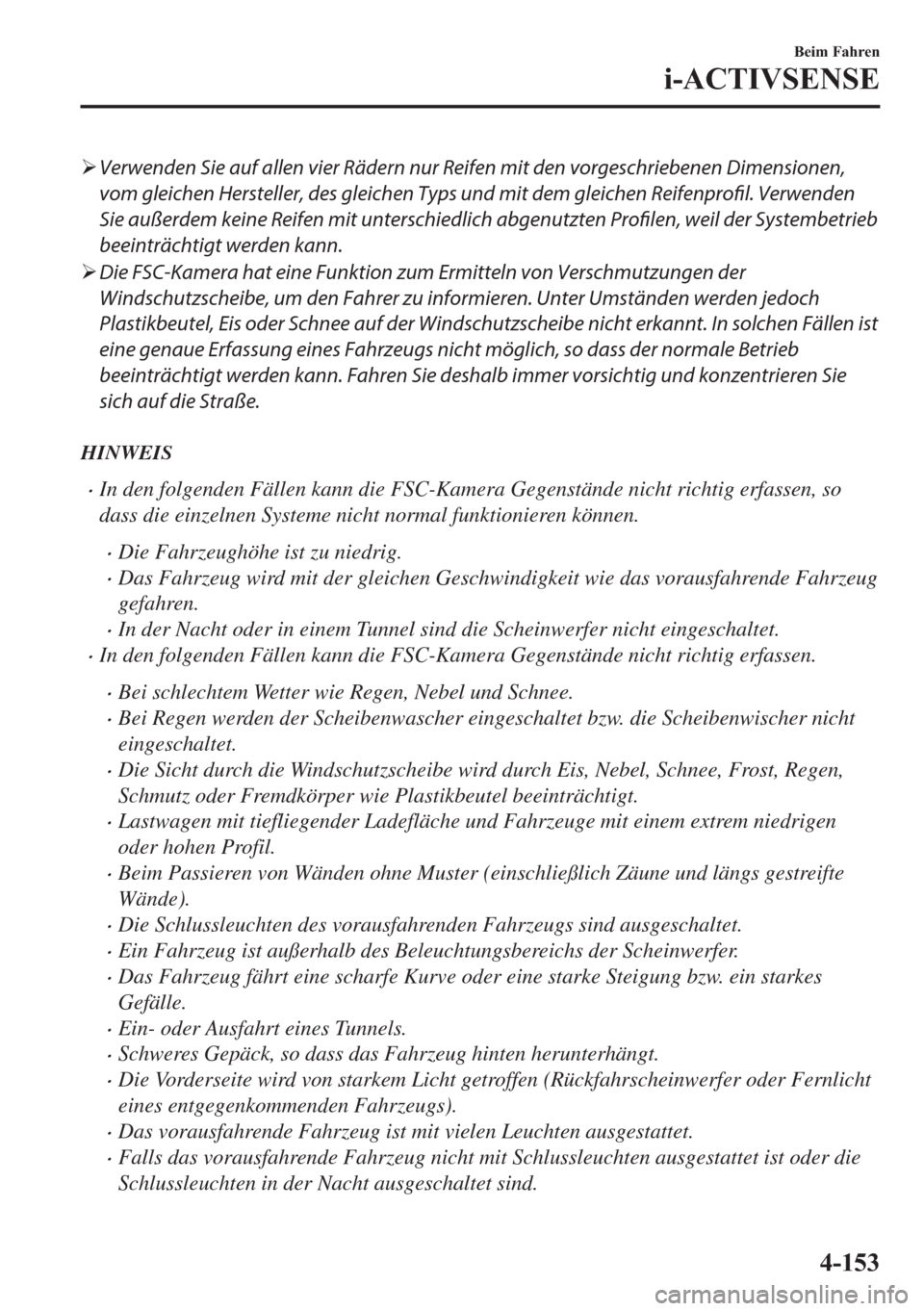

Page 298 of 673
¾Verwenden Sie auf allen vier Rädern nur Reifen mit den vorgeschriebenen Dimensionen,
vom gleichen Hersteller, des gleichen Typs und mit dem gleichen Reifenprofil. Verwenden
Sie außerdem keine Reifen mit unterschiedlich abgenutzten
Profilen, weil der Systembetrieb
beeinträchtigt werden kann.
¾Die FSC-Kamera hat eine Funktion zum Ermitteln von Verschmutzungen der
Windschutzscheibe, um den Fahrer zu informieren. Unter Umständen werden jedoch
Plastikbeutel, Eis oder Schnee auf der Windschutzscheibe nicht erkannt. In solchen Fällen ist
eine genaue Erfassung eines Fahrzeugs nicht möglich, so dass der normale Betrieb
beeinträchtigt werden kann. Fahren Sie deshalb immer vorsichtig und konzentrieren Sie
sich auf die Straße.
HINWEIS
•In den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen, so
dass die einzelnen Systeme nicht normal funktionieren können.
•Die Fahrzeughöhe ist zu niedrig.
•Das Fahrzeug wird mit der gleichen Geschwindigkeit wie das vorausfahrende Fahrzeug
gefahren.
•In der Nacht oder in einem Tunnel sind die Scheinwerfer nicht eingeschaltet.
•In den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen.
•Bei schlechtem Wetter wie Regen, Nebel und Schnee.
•Bei Regen werden der Scheibenwascher eingeschaltet bzw. die Scheibenwischer nicht
eingeschaltet.
•Die Sicht durch die Windschutzscheibe wird durch Eis, Nebel, Schnee, Frost, Regen,
Schmutz oder Fremdkörper wie Plastikbeutel beeinträchtigt.
•Lastwagen mit tiefliegender Ladefläche und Fahrzeuge mit einem extrem niedrigen
oder hohen Profil.
•Beim Passieren von Wänden ohne Muster (einschließlich Zäune und längs gestreifte
Wände).
•Die Schlussleuchten des vorausfahrenden Fahrzeugs sind ausgeschaltet.
•Ein Fahrzeug ist außerhalb des Beleuchtungsbereichs der Scheinwerfer.
•Das Fahrzeug fährt eine scharfe Kurve oder eine starke Steigung bzw. ein starkes
Gefälle.
•Ein- oder Ausfahrt eines Tunnels.
•Schweres Gepäck, so dass das Fahrzeug hinten herunterhängt.
•Die Vorderseite wird von starkem Licht getroffen (Rückfahrscheinwerfer oder Fernlicht
eines entgegenkommenden Fahrzeugs).
•Das vorausfahrende Fahrzeug ist mit vielen Leuchten ausgestattet.
•Falls das vorausfahrende Fahrzeug nicht mit Schlussleuchten ausgestattet ist oder die
Schlussleuchten in der Nacht ausgeschaltet sind.
% H L P ) D K U H Q
L $ & 7 , 9 6 ( 1 6 (

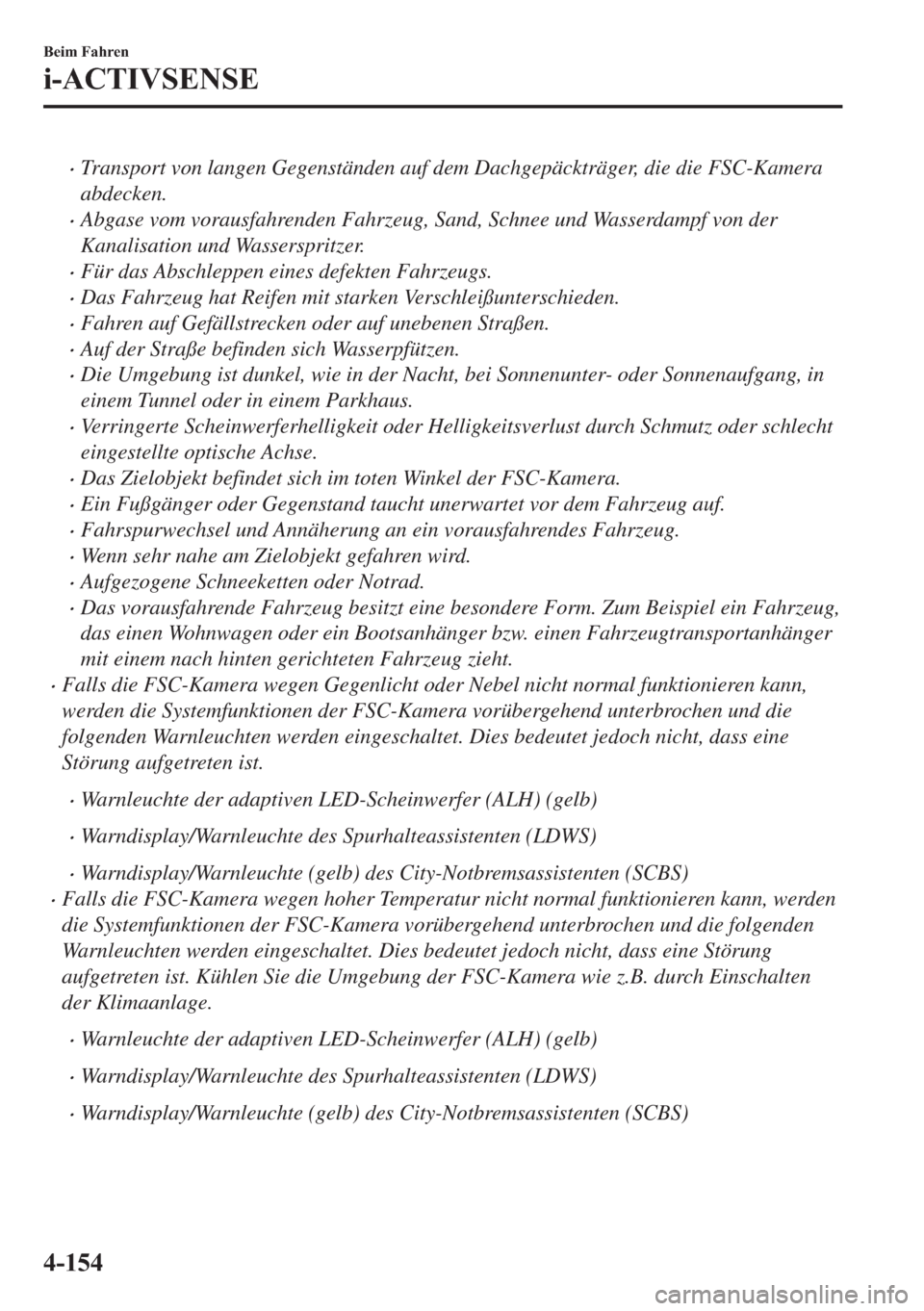

Page 299 of 673
•Transport von langen Gegenständen auf dem Dachgepäckträger, die die FSC-Kamera
abdecken.
•Abgase vom vorausfahrenden Fahrzeug, Sand, Schnee und Wasserdampf von der
Kanalisation und Wasserspritzer.
•Für das Abschleppen eines defekten Fahrzeugs.
•Das Fahrzeug hat Reifen mit starken Verschleißunterschieden.
•Fahren auf Gefällstrecken oder auf unebenen Straßen.
•Auf der Straße befinden sich Wasserpfützen.
•Die Umgebung ist dunkel, wie in der Nacht, bei Sonnenunter- oder Sonnenaufgang, in
einem Tunnel oder in einem Parkhaus.
•Verringerte Scheinwerferhelligkeit oder Helligkeitsverlust durch Schmutz oder schlecht
eingestellte optische Achse.
•Das Zielobjekt befindet sich im toten Winkel der FSC-Kamera.
•Ein Fußgänger oder Gegenstand taucht unerwartet vor dem Fahrzeug auf.
•Fahrspurwechsel und Annäherung an ein vorausfahrendes Fahrzeug.
•Wenn sehr nahe am Zielobjekt gefahren wird.
•Aufgezogene Schneeketten oder Notrad.
•Das vorausfahrende Fahrzeug besitzt eine besondere Form. Zum Beispiel ein Fahrzeug,
das einen Wohnwagen oder ein Bootsanhänger bzw. einen Fahrzeugtransportanhänger
mit einem nach hinten gerichteten Fahrzeug zieht.

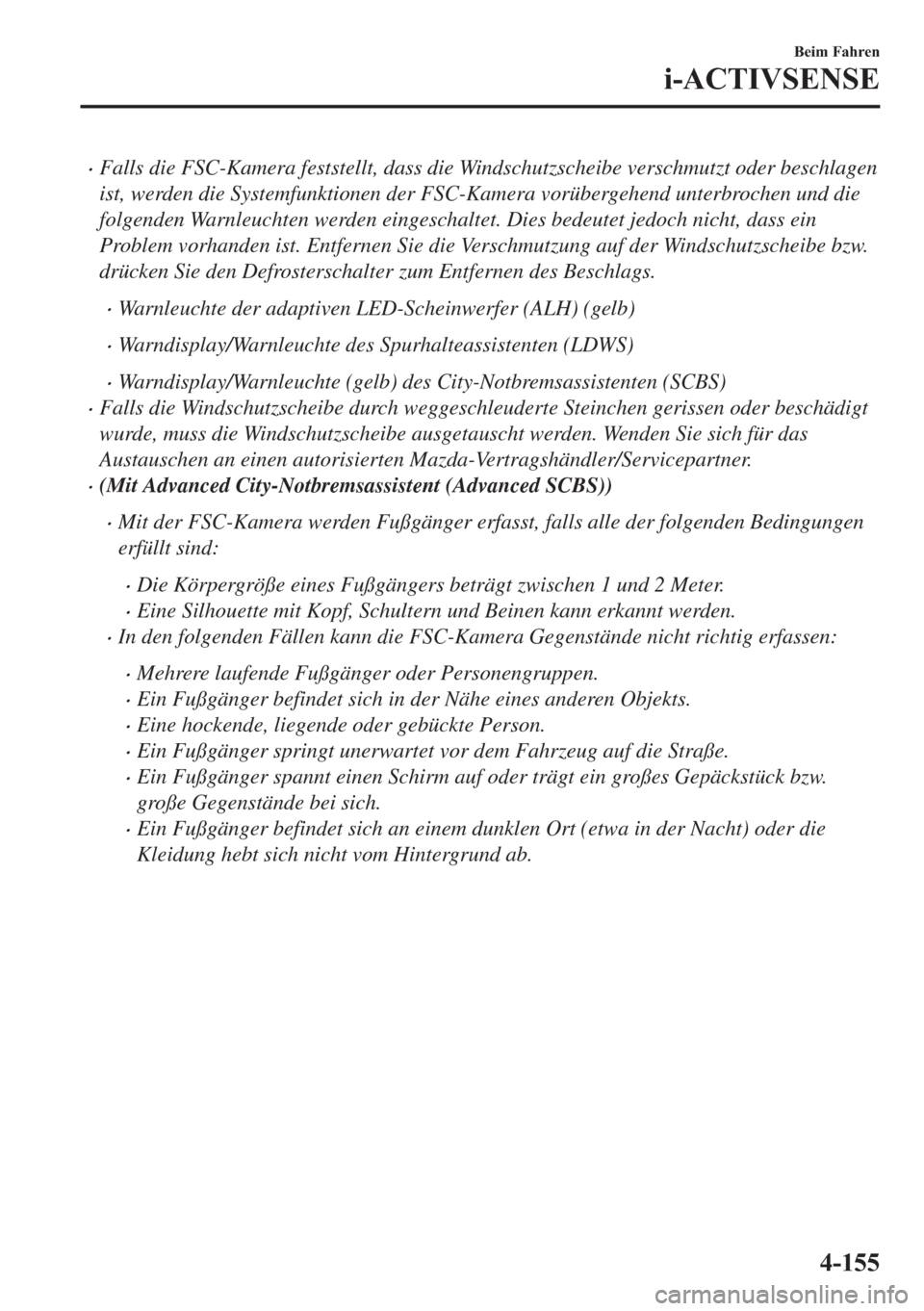

•Falls die FSC-Kamera wegen Gegenlicht oder Nebel nicht normal funktionieren kann,
werden die Systemfunktionen der FSC-Kamera vorübergehend unterbrochen und die
folgenden Warnleuchten werden eingeschaltet. Dies bedeutet jedoch nicht, dass eine
Störung aufgetreten ist.
•Warnleuchte der adaptiven LED-Scheinwerfer (ALH) (gelb)
•Warndisplay/Warnleuchte des Spurhalteassistenten (LDWS)
•Warndisplay/Warnleuchte (gelb) des City-Notbremsassistenten (SCBS)
•Falls die FSC-Kamera wegen hoher Temperatur nicht normal funktionieren kann, werden
die Systemfunktionen der FSC-Kamera vorübergehend unterbrochen und die folgenden
Warnleuchten werden eingeschaltet. Dies bedeutet jedoch nicht, dass eine Störung
aufgetreten ist. Kühlen Sie die Umgebung der FSC-Kamera wie z.B. durch Einschalten
der Klimaanlage.
•Warnleuchte der adaptiven LED-Scheinwerfer (ALH) (gelb)
•Warndisplay/Warnleuchte des Spurhalteassistenten (LDWS)
•Warndisplay/Warnleuchte (gelb) des City-Notbremsassistenten (SCBS)
% H L P ) D K U H Q
L $ & 7 , 9 6 ( 1 6 (
Page 300 of 673
•Falls die FSC-Kamera feststellt, dass die Windschutzscheibe verschmutzt oder beschlagen
ist, werden die Systemfunktionen der FSC-Kamera vorübergehend unterbrochen und die
folgenden Warnleuchten werden eingeschaltet. Dies bedeutet jedoch nicht, dass ein
Problem vorhanden ist. Entfernen Sie die Verschmutzung auf der Windschutzscheibe bzw.
drücken Sie den Defrosterschalter zum Entfernen des Beschlags.
•Warnleuchte der adaptiven LED-Scheinwerfer (ALH) (gelb)
•Warndisplay/Warnleuchte des Spurhalteassistenten (LDWS)
•Warndisplay/Warnleuchte (gelb) des City-Notbremsassistenten (SCBS)
•Falls die Windschutzscheibe durch weggeschleuderte Steinchen gerissen oder beschädigt
wurde, muss die Windschutzscheibe ausgetauscht werden. Wenden Sie sich für das
Austauschen an einen autorisierten Mazda-Vertragshändler/Servicepartner.
•(Mit Advanced City-Notbremsassistent (Advanced SCBS))
•Mit der FSC-Kamera werden Fußgänger erfasst, falls alle der folgenden Bedingungen
erfüllt sind:
•Die Körpergröße eines Fußgängers beträgt zwischen 1 und 2 Meter.
•Eine Silhouette mit Kopf, Schultern und Beinen kann erkannt werden.
•In den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen:
•Mehrere laufende Fußgänger oder Personengruppen.
•Ein Fußgänger befindet sich in der Nähe eines anderen Objekts.
•Eine hockende, liegende oder gebückte Person.
•Ein Fußgänger springt unerwartet vor dem Fahrzeug auf die Straße.
•Ein Fußgänger spannt einen Schirm auf oder trägt ein großes Gepäckstück bzw.
große Gegenstände bei sich.
•Ein Fußgänger befindet sich an einem dunklen Ort (etwa in der Nacht) oder die
Kleidung hebt sich nicht vom Hintergrund ab.
% H L P ) D K U H Q
L $ & 7 , 9 6 ( 1 6 (
