MAZDA MODEL MX-5 2018 Manual del propietario (in Spanish)

3–39
Antes de conducir
Techo descapotable (Capota)
Techo descapotable (Capota)

Conjunto de seguro del techo
Manijas del techo
descapotable
Techo descapotable

Precauciones para el techo descapotable
ADVERTENCIA
Siéntese en el asiento con el cinturón de seguridad abrochado correctamente cuando el
vehículo esté en movimiento:
Viajar parado en un vehículo, o sentado en el área de almacenamiento del techo
descapotable o la consola central cuando el vehículo está en movimiento es una manera
peligrosa de viajar. Durante una maniobra repentina o un choque puede resultar herido
de gravedad o incluso morir.

Mantenga siempre sus manos y dedos alejados de estos mecanismos al desmontar el
techo descapotable:
Es peligroso colocar sus manos o dedos próximos a los mecanismos de cierre. Podría
atraparse sus manos o dedos con el mecanismo y sufrir heridas graves.
/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

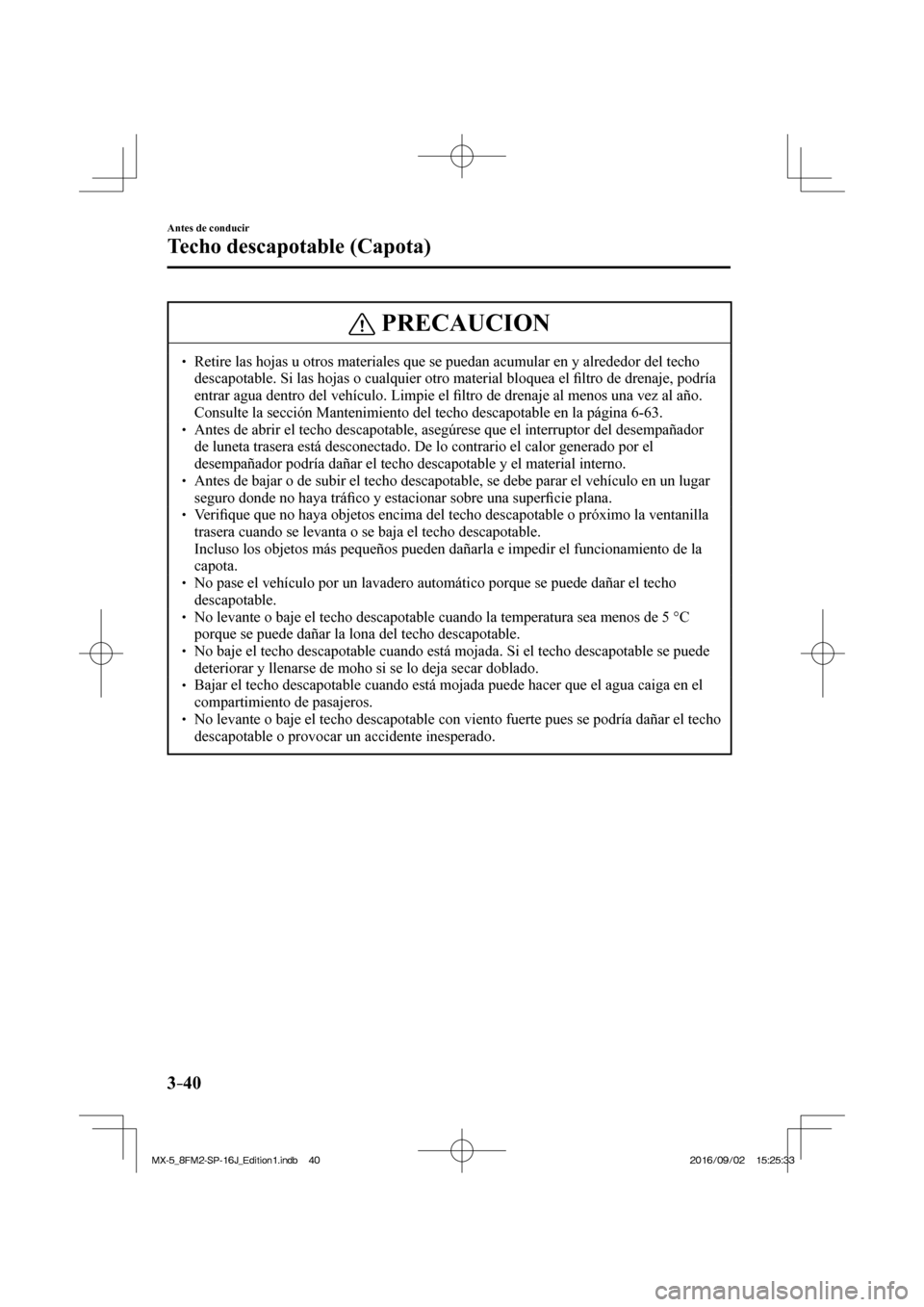

3–40
Antes de conducir
Techo descapotable (Capota)
PRECAUCION
  Retire las hojas u otros materiales que se puedan acumular en y alrededor del techo
descapotable. Si las hojas o cualquier otro material bloquea el ¿ ltro de drenaje, podría
entrar agua dentro del vehículo. Limpie el ¿ ltro de drenaje al menos una vez al año.
 Consulte la sección Mantenimiento del techo descapotable en la página 6-63 .
 Antes de abrir el techo descapotable, asegúrese que el interruptor del desempañador
de luneta trasera está desconectado. De lo contrario el calor generado por el
desempañador podría dañar el techo descapotable y el material interno.
  Antes de bajar o de subir el techo descapotable, se debe parar el vehículo en un lugar
seguro donde no haya trá¿ co y estacionar sobre una super¿ cie plana.

 Ve r i¿ que que no haya objetos encima del techo descapotable o próximo la ventanilla
trasera cuando se levanta o se baja el techo descapotable.
 Incluso los objetos más pequeños pueden dañarla e impedir el funcionamiento de la
capota.
  No pase el vehículo por un lavadero automático porque se puede dañar el techo
descapotable.
  No levante o baje el techo descapotable cuando la temperatura sea menos de 5 °C
porque se puede dañar la lona del techo descapotable.
  No baje el techo descapotable cuando está mojada. Si el techo descapotable se puede
deteriorar y llenarse de moho si se lo deja secar doblado.
  Bajar el techo descapotable cuando está mojada puede hacer que el agua caiga en el
compartimiento de pasajeros.
  No levante o baje el techo descapotable con viento fuerte pues se podría dañar el techo
descapotable o provocar un accidente inesperado.
/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

3–41
Antes de conducir
Techo descapotable (Capota)
NOTA
  Los elevalunas eléctricos se bajan automáticamente cuando el techo descaptobable
se abre/cierra. Sin embargo, esta es una función para mejorar la funcionalidad, y no
signi¿ ca que haya un problema. Si la batería del vehículo está desconectada para el
mantenimiento del vehículo u otras razones, los elevalunas eléctricos no se bajarán
automáticamente. Si los elevalunas eléctricos no se bajan, se repondrá el mecanismo
de apertura/cierre automático para las ventanillas.
 Consulte la sección Funcionamiento del elevalunas eléctrico en la página 3-36 .   El bloqueador de viento reduce la cantidad de viento que entra en la cabina desde atrás
cuando conduce con el techo descapotable abierta.
 Consulte la sección Bloqueador de viento en la página 5-135 .   Cuando baje el techo descapotable, asegúrese que los objetos dentro del vehículo no
salen volando por causa del viento.
  Asegure todos los objetos que se encuentren sueltos cuando conduce con el techo
descapotable baja.
  Para evitar robos o vandalismos en el vehículo y para que el compartimiento de
pasajeros no se moje en caso de lluvia, levante el techo descapotable y cierre todas las
puertas con llave antes de dejar el vehículo.
  La capota está fabricada de material de alta calidad y si no se mantiene correctamente,
el material se podría endurecer, mancharse o tener un brillo desparejo.
/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

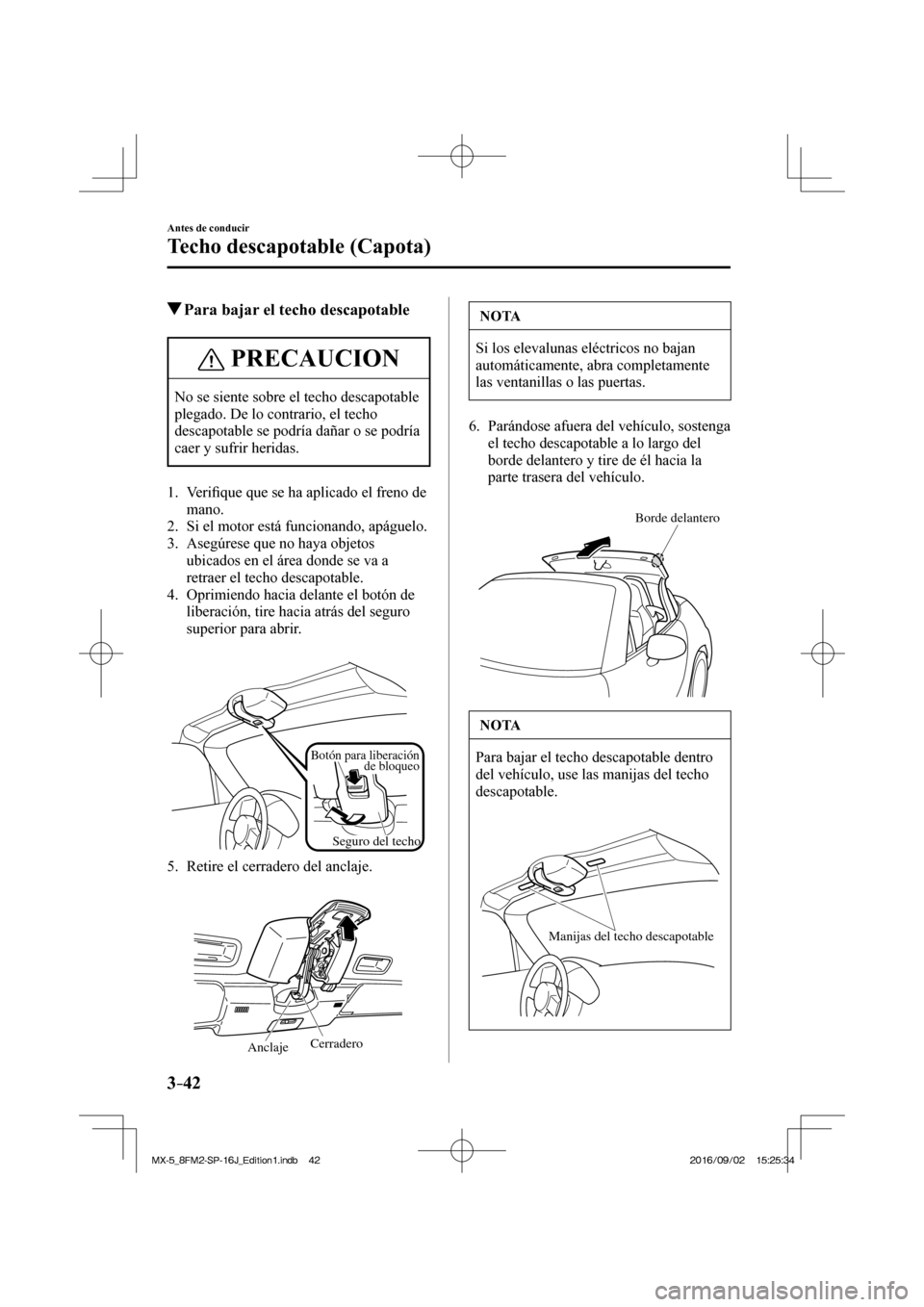

3–42
Antes de conducir
Techo descapotable (Capota)
Para bajar el techo descapotable
PRECAUCION
No se siente sobre el techo descapotable
plegado. De lo contrario, el techo
descapotable se podría dañar o se podría
caer y sufrir heridas.
1. Veri¿ que que se ha aplicado el freno de
mano.
2. Si el motor está funcionando, apáguelo.
3. Asegúrese que no haya objetos
ubicados en el área donde se va a
retraer el techo descapotable.
4. Oprimiendo hacia delante el botón de
liberación, tire hacia atrás del seguro
superior para abrir.


Seguro del techo
Botón para liberación
de bloqueo

5. Retire el cerradero del anclaje.


Anclaje Cerradero
NOTA
Si los elevalunas eléctricos no bajan
automáticamente, abra completamente
las ventanillas o las puertas.
6. Parándose afuera del vehículo, sostenga
el techo descapotable a lo largo del
borde delantero y tire de él hacia la
parte trasera del vehículo.


Borde delantero

NOTA
Para bajar el techo descapotable dentro
del vehículo, use las manijas del techo
descapotable.

Manijas del techo descapotable

/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

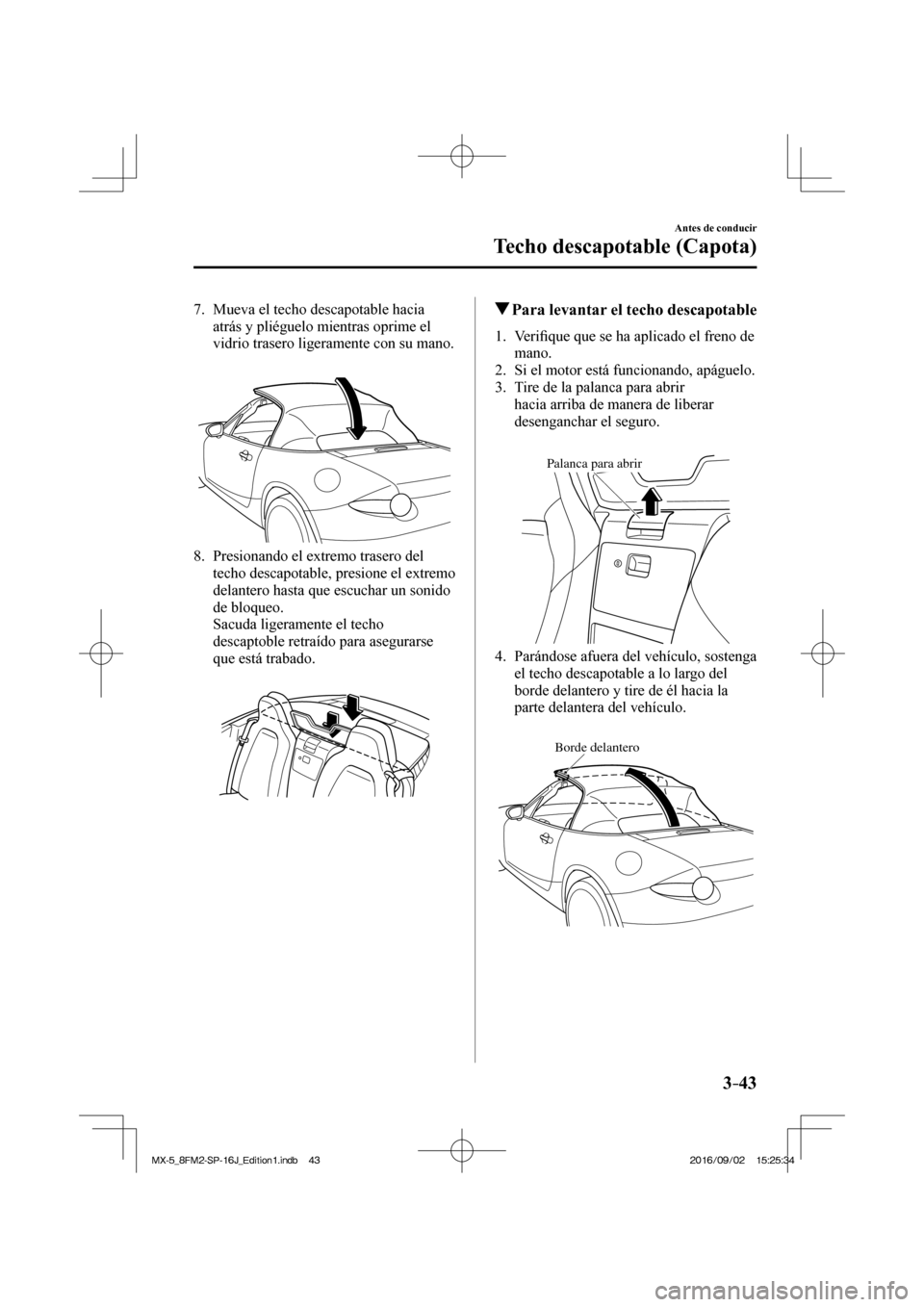

3–43
Antes de conducir
Techo descapotable (Capota)
7. Mueva el techo descapotable hacia
atrás y pliéguelo mientras oprime el
vidrio trasero ligeramente con su mano.



8. Presionando el extremo trasero del
techo descapotable, presione el extremo
delantero hasta que escuchar un sonido
de bloqueo.
Sacuda ligeramente el techo
descaptoble retraído para asegurarse
que está trabado.



Para levantar el techo descapotable
1 . V e r i¿ que que se ha aplicado el freno de
mano.
2. Si el motor está funcionando, apáguelo.
3. Tire de la palanca para abrir
hacia arriba de manera de liberar
desenganchar el seguro.


Palanca para abrir

4. Parándose afuera del vehículo, sostenga
el techo descapotable a lo largo del
borde delantero y tire de él hacia la
parte delantera del vehículo.


Borde delantero

/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

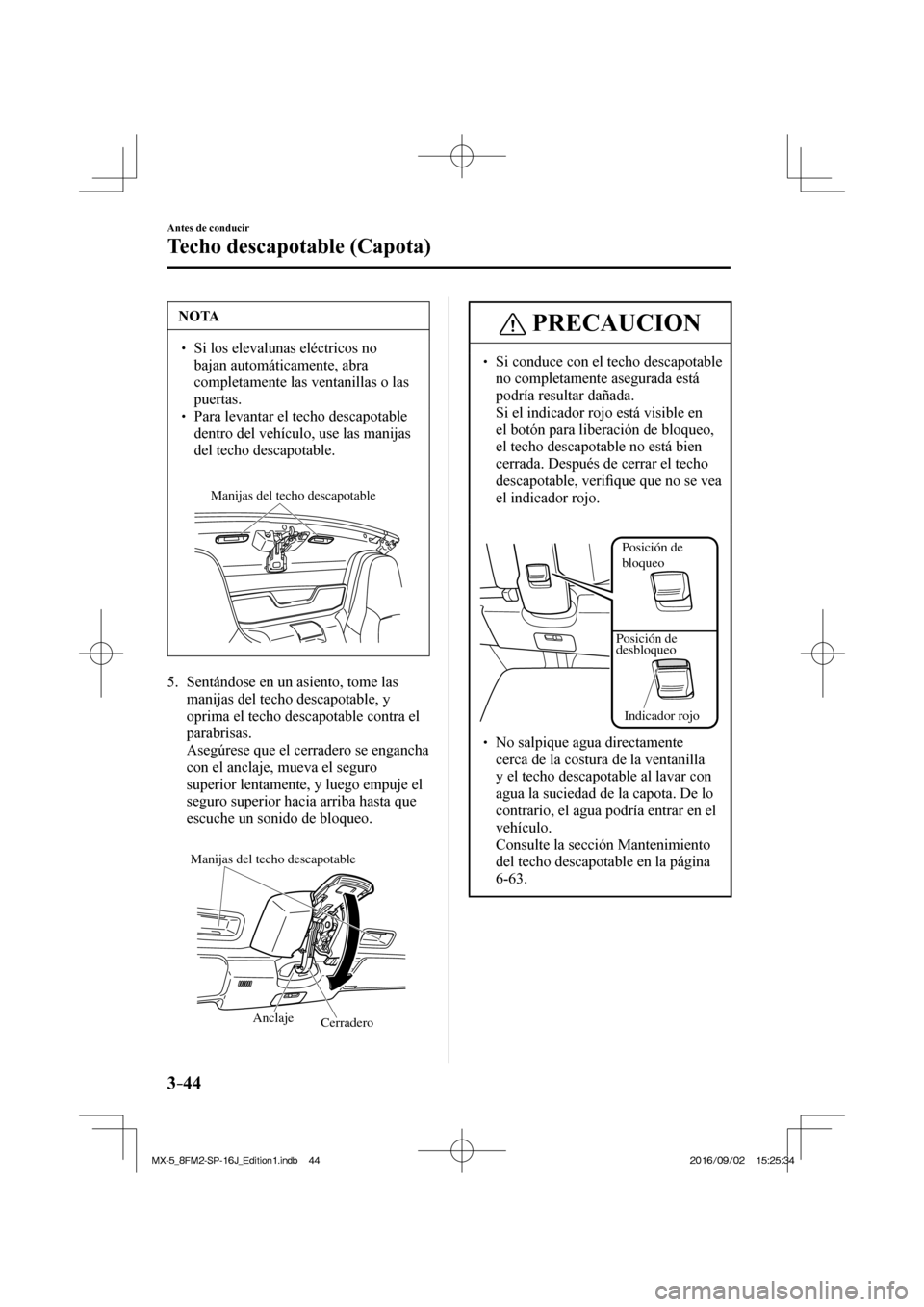

3–44
Antes de conducir
Techo descapotable (Capota)
NOTA
  Si los elevalunas eléctricos no
bajan automáticamente, abra
completamente las ventanillas o las
puertas.
  Para levantar el techo descapotable
dentro del vehículo, use las manijas
del techo descapotable.

Manijas del techo descapotable

5. Sentándose en un asiento, tome las
manijas del techo descapotable, y
oprima el techo descapotable contra el
parabrisas.
Asegúrese que el cerradero se engancha
con el anclaje, mueva el seguro
superior lentamente, y luego empuje el
seguro superior hacia arriba hasta que
escuche un sonido de bloqueo.


Manijas del techo descapotable
Cerradero Anclaje

PRECAUCION
  Si conduce con el techo descapotable
no completamente asegurada está
podría resultar dañada.
 Si el indicador rojo está visible en
el botón para liberación de bloqueo,
el techo descapotable no está bien
cerrada. Después de cerrar el techo
descapotable, veri¿ que que no se vea
el indicador rojo.

Posición de
bloqueo
Posición de
desbloqueo
Indicador rojo
  No salpique agua directamente
cerca de la costura de la ventanilla
y el techo descapotable al lavar con
agua la suciedad de la capota. De lo
contrario, el agua podría entrar en el
vehículo.
 Consulte la sección Mantenimiento
del techo descapotable en la página
6-63 .
/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

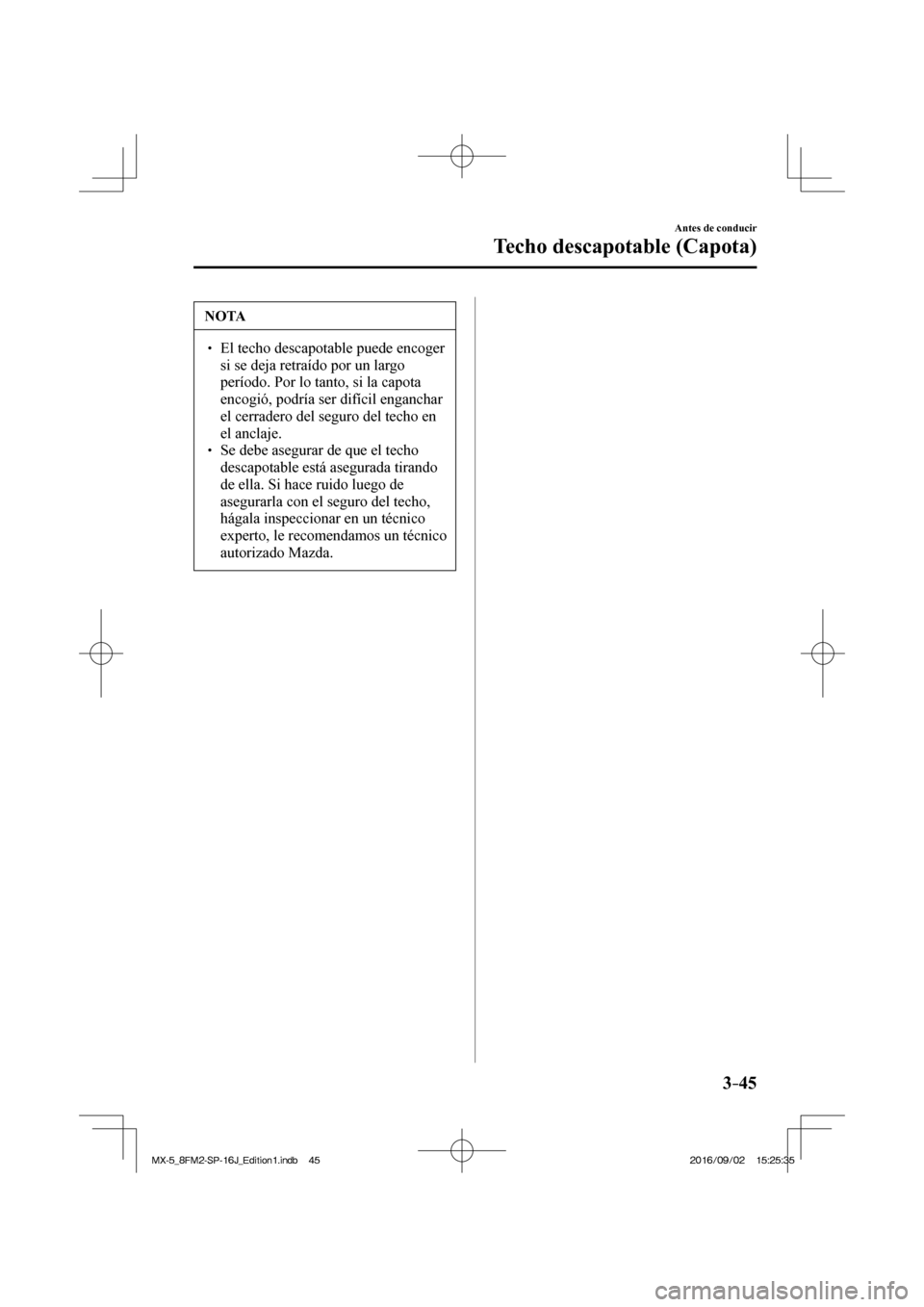

3–45
Antes de conducir
Techo descapotable (Capota)
NOTA
  El techo descapotable puede encoger
si se deja retraído por un largo
período. Por lo tanto, si la capota
encogió, podría ser difícil enganchar
el cerradero del seguro del techo en
el anclaje.
  Se debe asegurar de que el techo
descapotable está asegurada tirando
de ella. Si hace ruido luego de
asegurarla con el seguro del techo,
hágala inspeccionar en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

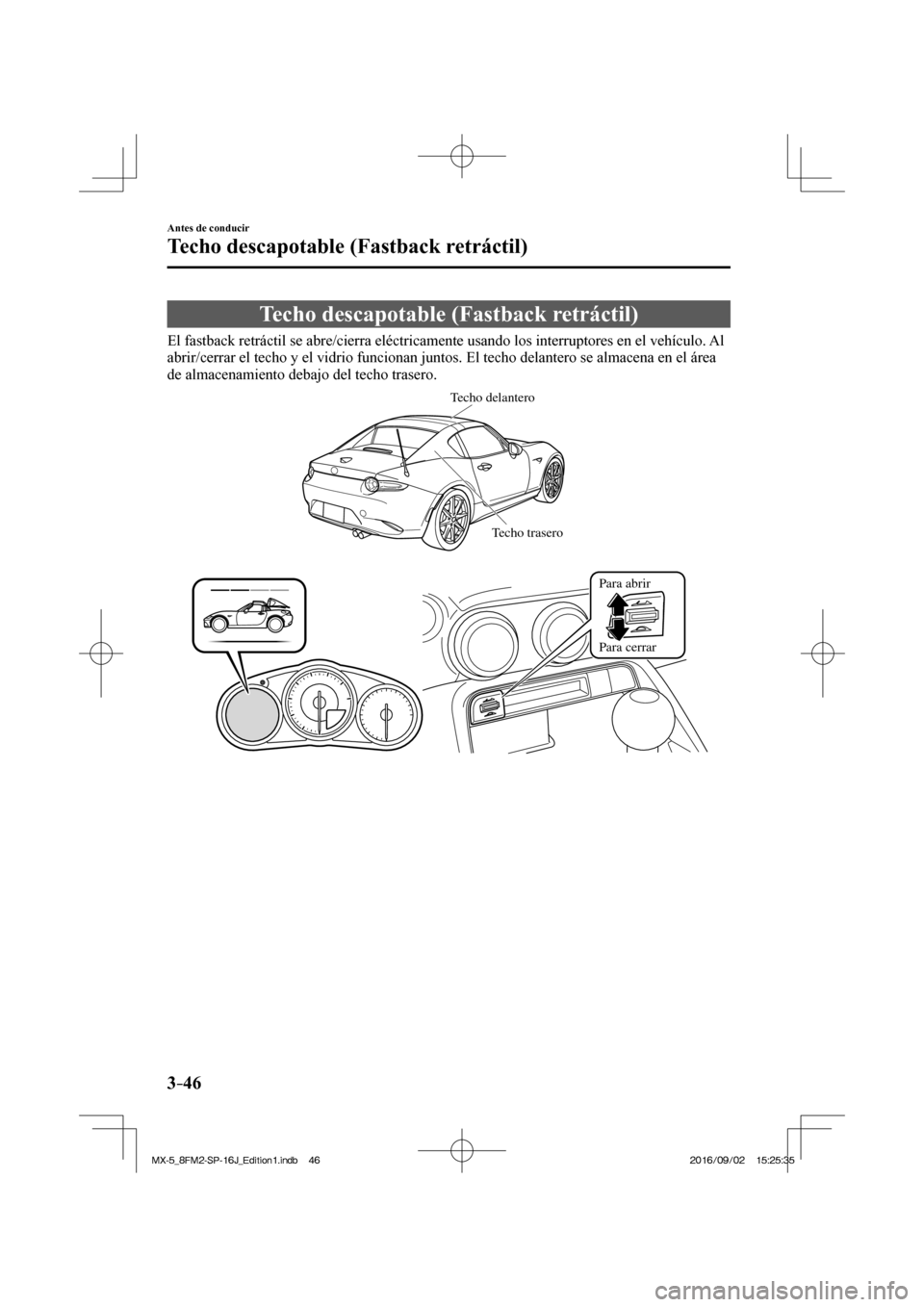

3–46
Antes de conducir
Techo descapotable (Fastback retráctil)
Techo descapotable (Fastback retráctil)
El fastback retráctil se abre/cierra eléctricamente usando los interruptores en el vehículo. Al
abrir/cerrar el techo y el vidrio funcionan juntos. El techo delantero se almacena en el área
de almacenamiento debajo del techo trasero.

Techo delantero
Techo trasero


Para abrir
Para cerrar

/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

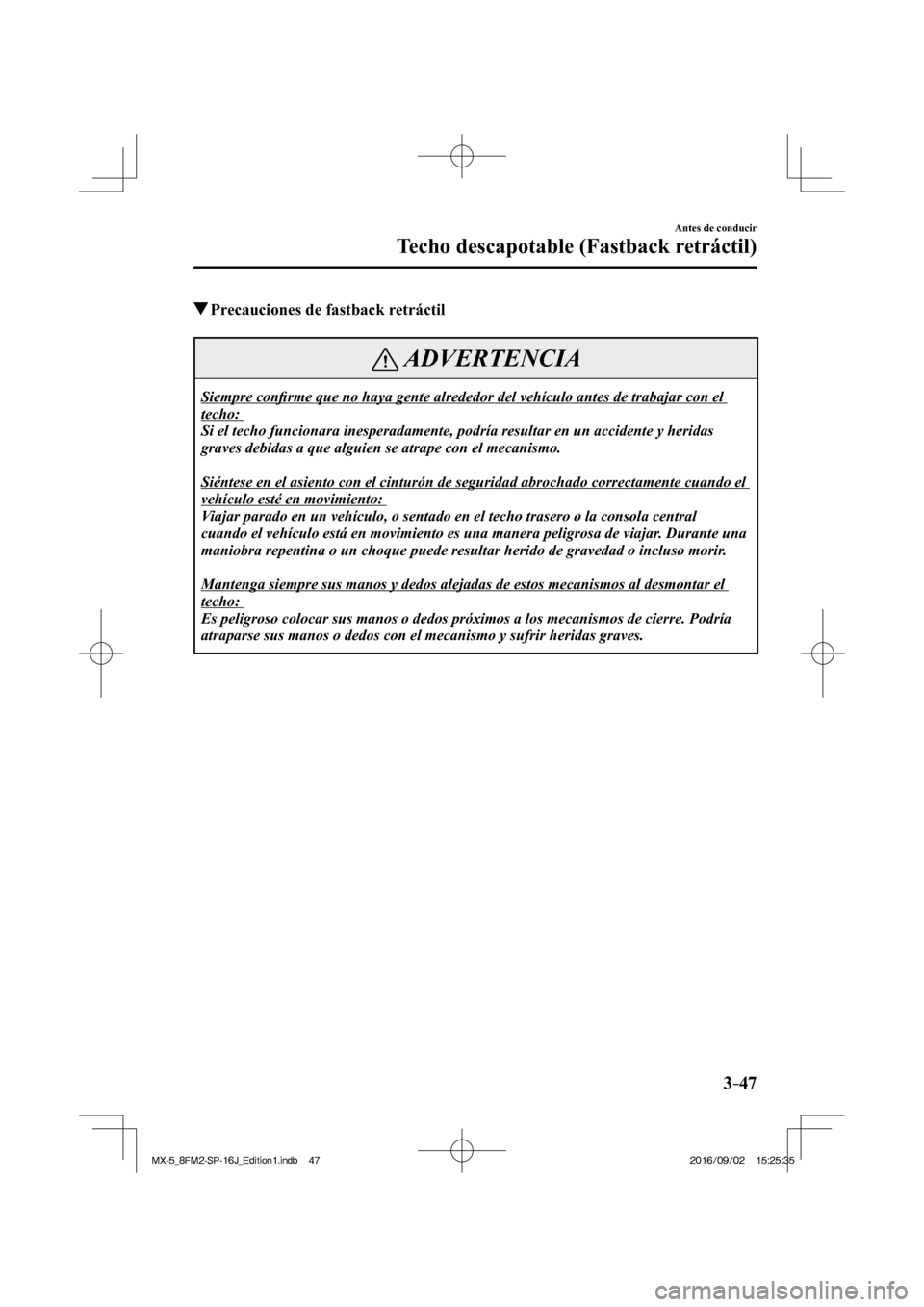

3–47
Antes de conducir
Techo descapotable (Fastback retráctil)
Precauciones de fastback retráctil
ADVERTENCIA
Siempre con¿ rme que no haya gente alrededor del vehículo antes de trabajar con el
techo:
Si el techo funcionara inesperadamente, podría resultar en un accidente y heridas
graves debidas a que alguien se atrape con el mecanismo.

Siéntese en el asiento con el cinturón de seguridad abrochado correctamente cuando el
vehículo esté en movimiento:
Viajar parado en un vehículo, o sentado en el techo trasero o la consola central
cuando el vehículo está en movimiento es una manera peligrosa de viajar. Durante una
maniobra repentina o un choque puede resultar herido de gravedad o incluso morir.

Mantenga siempre sus manos y dedos alejadas de estos mecanismos al desmontar el
techo:
Es peligroso colocar sus manos o dedos próximos a los mecanismos de cierre. Podría
atraparse sus manos o dedos con el mecanismo y sufrir heridas graves.
/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

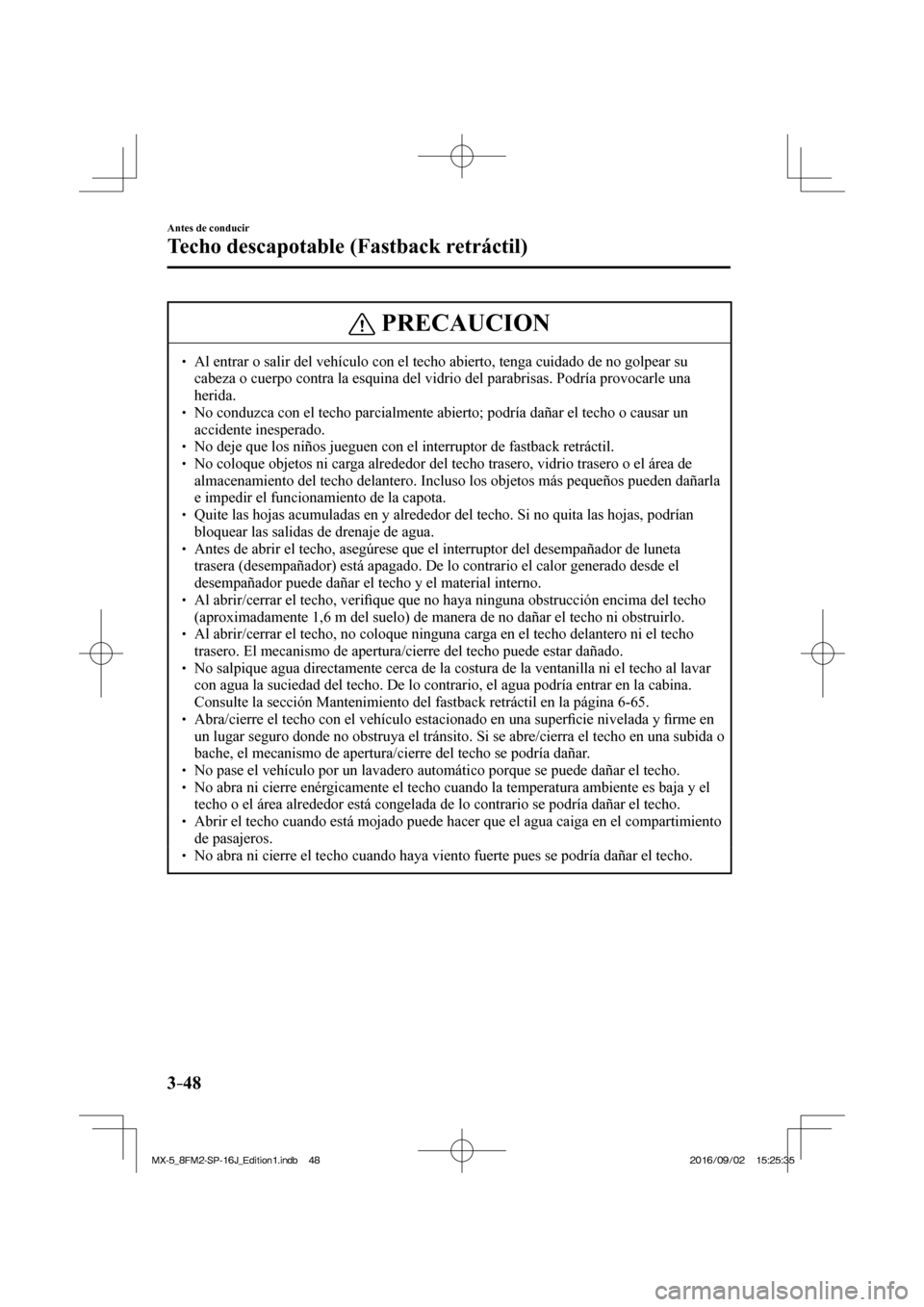

3–48
Antes de conducir
Techo descapotable (Fastback retráctil)
PRECAUCION
  Al entrar o salir del vehículo con el techo abierto, tenga cuidado de no golpear su
cabeza o cuerpo contra la esquina del vidrio del parabrisas. Podría provocarle una
herida.
  No conduzca con el techo parcialmente abierto; podría dañar el techo o causar un
accidente inesperado.
  No deje que los niños jueguen con el interruptor de fastback retráctil.
 No coloque objetos ni carga alrededor del techo trasero, vidrio trasero o el área de
almacenamiento del techo delantero. Incluso los objetos más pequeños pueden dañarla
e impedir el funcionamiento de la capota.
  Quite las hojas acumuladas en y alrededor del techo. Si no quita las hojas, podrían
bloquear las salidas de drenaje de agua.
  Antes de abrir el techo, asegúrese que el interruptor del desempañador de luneta
trasera (desempañador) está apagado. De lo contrario el calor generado desde el
desempañador puede dañar el techo y el material interno.
  Al abrir/cerrar el techo, veri¿ que que no haya ninguna obstrucción encima del techo
(aproximadamente 1,6 m del suelo) de manera de no dañar el techo ni obstruirlo.
  Al abrir/cerrar el techo, no coloque ninguna carga en el techo delantero ni el techo
trasero. El mecanismo de apertura/cierre del techo puede estar dañado.
  No salpique agua directamente cerca de la costura de la ventanilla ni el techo al lavar
con agua la suciedad del techo. De lo contrario, el agua podría entrar en la cabina.
 Consulte la sección Mantenimiento del fastback retráctil en la página 6-65 .   Abra/cierre el techo con el vehículo estacionado en una super¿ cie nivelada y ¿ rme en
un lugar seguro donde no obstruya el tránsito. Si se abre/cierra el techo en una subida o
bache, el mecanismo de apertura/cierre del techo se podría dañar.
  No pase el vehículo por un lavadero automático porque se puede dañar el techo.
 No abra ni cierre enérgicamente el techo cuando la temperatura ambiente es baja y el
techo o el área alrededor está congelada de lo contrario se podría dañar el techo.
  Abrir el techo cuando está mojado puede hacer que el agua caiga en el compartimiento
de pasajeros.
  No abra ni cierre el techo cuando haya viento fuerte pues se podría dañar el techo.
