Page 631 of 650
9–5
Especi ¿ caciones
Especi ¿ caciones

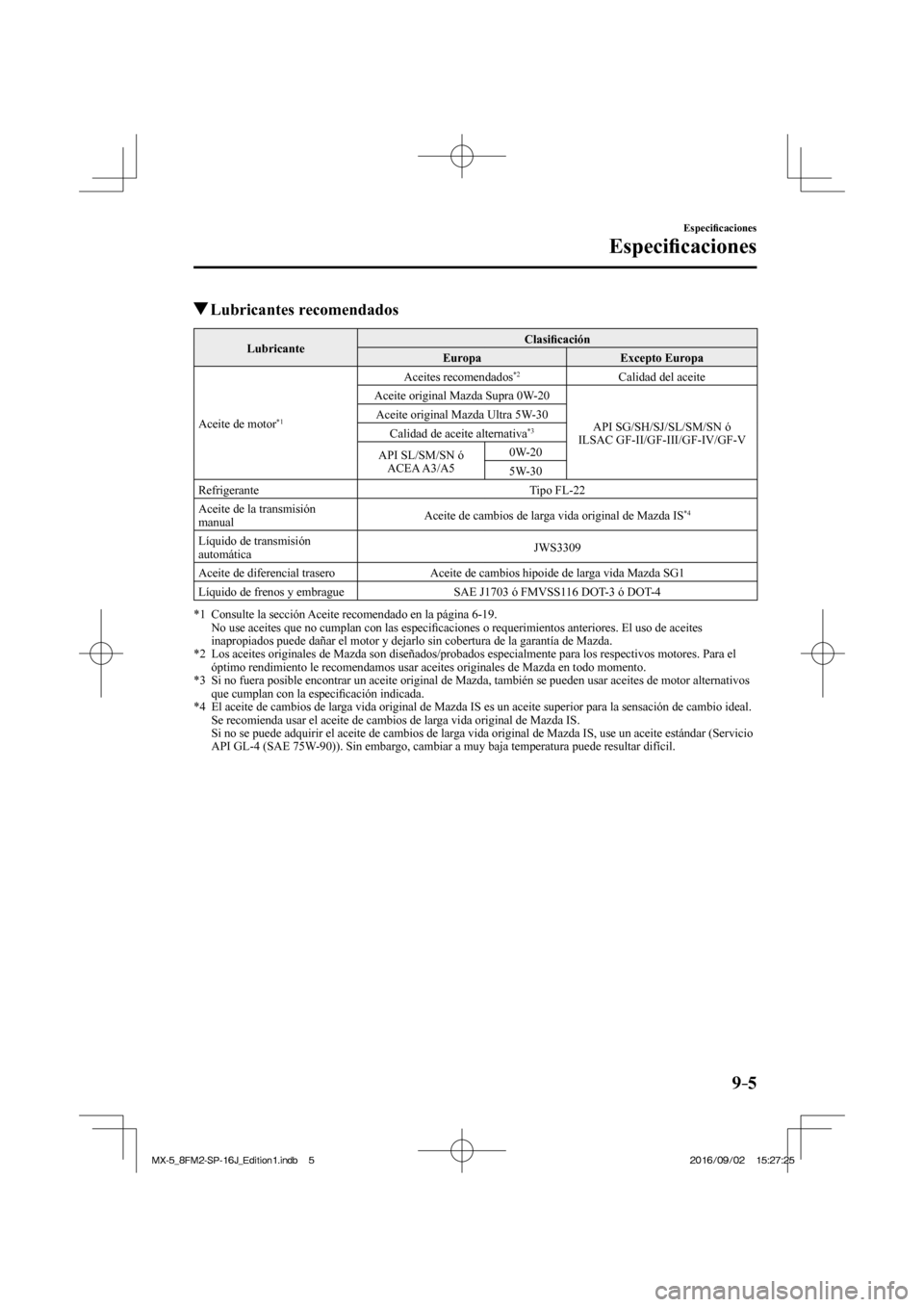

Lubricantes recomendados
Lubricante Clasi ¿ cación
Europa Excepto Europa
Aceite de motor
*1 Aceites recomendados
*2 Calidad del aceite
Aceite original Mazda Supra 0W-20
API SG/SH/SJ/SL/SM/SN ó
ILSAC GF-II/GF-III/GF-IV/GF-V Aceite original Mazda Ultra 5W-30
Calidad de aceite alternativa
*3
API SL/SM/SN ó
ACEA A3/A5 0W-20
5W-30
Refrigerante Tipo FL-22
Aceite de la transmisión
manual Aceite de cambios de larga vida original de Mazda IS
*4
Líquido de transmisión
automática JWS3309
Aceite de diferencial trasero Aceite de cambios hipoide de larga vida Mazda SG1
Líquido de frenos y embrague SAE J1703 ó FMVSS116 DOT-3 ó DOT-4
*1 Consulte la sección Aceite recomendado en la página 6-19 .
No use aceites que no cumplan con las especi ¿ caciones o requerimientos anteriores. El uso de aceites
inapropiados puede dañar el motor y dejarlo sin cobertura de la garantía de Mazda.
*2 Los aceites originales de Mazda son diseñados/probados especialmente para los respectivos motores. Para el
óptimo rendimiento le recomendamos usar aceites originales de Mazda en todo momento.
*3 Si no fuera posible encontrar un aceite original de Mazda, también se pueden usar aceites de motor alternativos
que cumplan con la especi ¿ cación indicada.
*4 El aceite de cambios de larga vida original de Mazda IS es un aceite superior para la sensación de cambio ideal.
Se recomienda usar el aceite de cambios de larga vida original de Mazda IS.
Si no se puede adquirir el aceite de cambios de larga vida original de Mazda IS, use un aceite estándar (Servicio
API GL-4 (SAE 75W-90)). Sin embargo, cambiar a muy baja temperatura puede resultar difícil.
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
Page 632 of 650
9–6
Especi ¿ caciones
Especi ¿ caciones

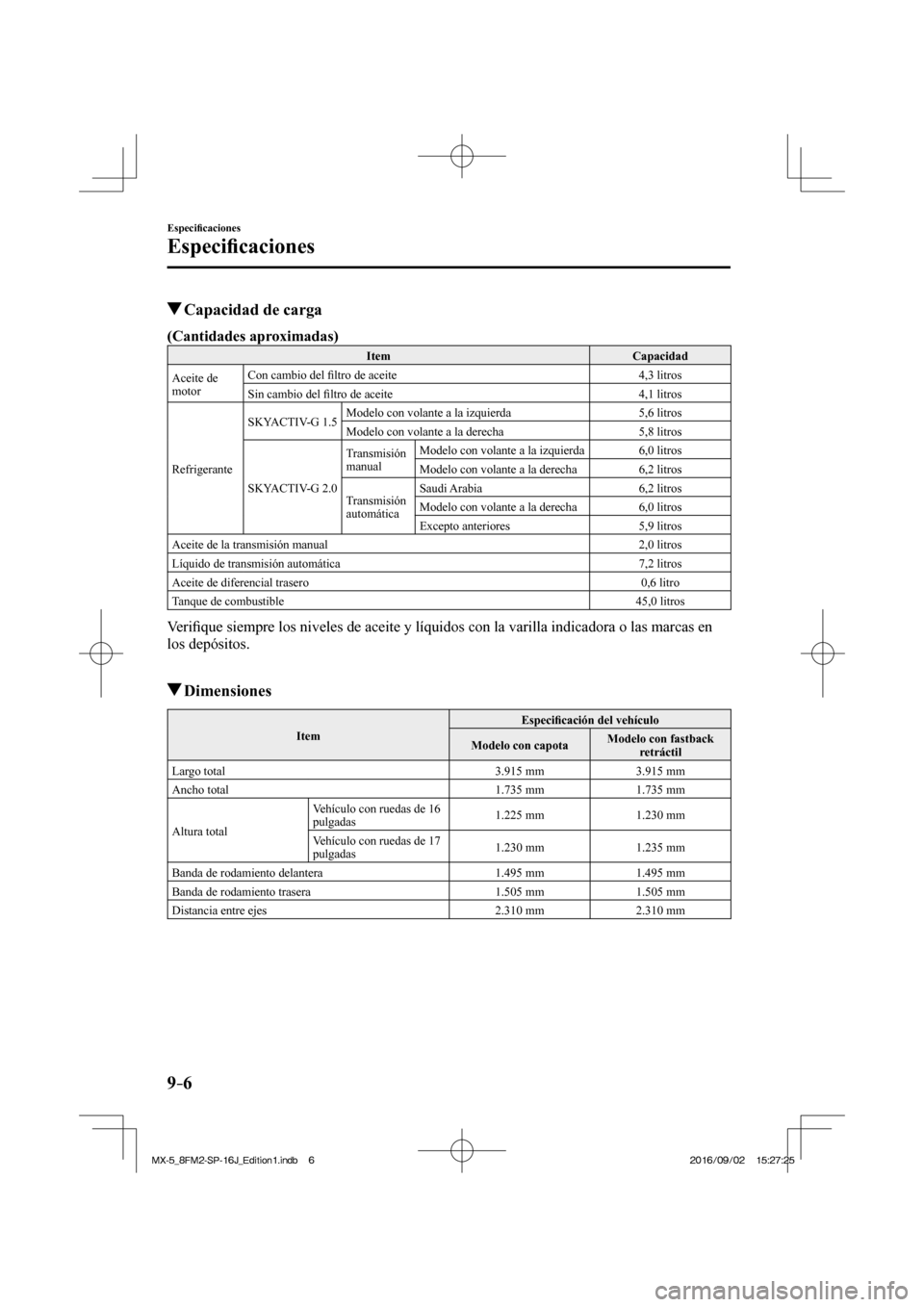

Capacidad de carga
(Cantidades aproximadas)
Item Capacidad
Aceite de
motor Con cambio del ¿ ltro de aceite 4,3 litros
Sin cambio del ¿ ltro de aceite 4,1 litros
Refrigerante SKYACTIV-G 1.5 Modelo con volante a la izquierda 5,6 litros
Modelo con volante a la derecha 5,8 litros
SKYACTIV-G 2.0 Transmisión
manual Modelo con volante a la izquierda 6,0 litros
Modelo con volante a la derecha 6,2 litros
Transmisión
automática Saudi Arabia 6,2 litros
Modelo con volante a la derecha 6,0 litros
Excepto anteriores 5,9 litros
Aceite de la transmisión manual 2,0 litros
Líquido de transmisión automática 7,2 litros
Aceite de diferencial trasero 0,6 litro
Tanque de combustible 45,0 litros
V e r i ¿ que siempre los niveles de aceite y líquidos con la varilla indicadora o las marcas en
los depósitos.
Dimensiones
Item Especi ¿ cación del vehículo
Modelo con capota Modelo con fastback
retráctil
Largo total 3.915 mm 3.915 mm
Ancho total 1.735 mm 1.735 mm
Altura total Vehículo con ruedas de 16
pulgadas 1.225 mm 1.230 mm
Vehículo con ruedas de 17
pulgadas 1.230 mm 1.235 mm
Banda de rodamiento delantera 1.495 mm 1.495 mm
Banda de rodamiento trasera 1.505 mm 1.505 mm
Distancia entre ejes 2.310 mm 2.310 mm
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
Page 633 of 650
9–7
Especi ¿ caciones
Especi ¿ caciones
*Algunos modelos.
Bombillas
Luces exteriores
Bombilla Categoría
Potencia: Vatios UNECE *1 (SAE)
Faros Luces de carretera LED *2 — (—)
Luces de cruce LED *2 — (—)
Luces de marcha diurna Tipo LED LED *2 — (—)
Tipo bombilla 21 W21W (7440)
Luces de posición LED
*2 — (—)
Luces de señal de viraje delanteras 21 WY21W
(7443NA)
Luces de señal de viraje laterales 5
*3 WY5W (—)
Luz de parada de montaje alto LED *2 — (—)
Luces de señal de viraje traseras 21 WY21W
(7443NA)
Luces de freno LED
*2 — (—)
Luces de cola LED *2 — (—)
Luces de marcha atrás 21 W21W (7440)
Faro antiniebla trasero
* 21 W21W (7440)
Luces de placa de matrícula 5 W5W (—)
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para Europa (United Nations Economic
Commission for Europe).
*2 LED es una abreviatura del inglés, Light Emitting Diode (diodo emisor de luz)
*3 No se puede cambiar la bombilla debido a que está incorporada en la unidad. Cambie la unidad.
Luz interior
Bombilla Categoría
Potencia: Vatios UNECE *1
Luz en el techo 10 —
Luz del maletero 5 —
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para Europa (United Nations Economic
Commission for Europe).
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
Page 634 of 650
9–8
Especi ¿ caciones
Especi ¿ caciones

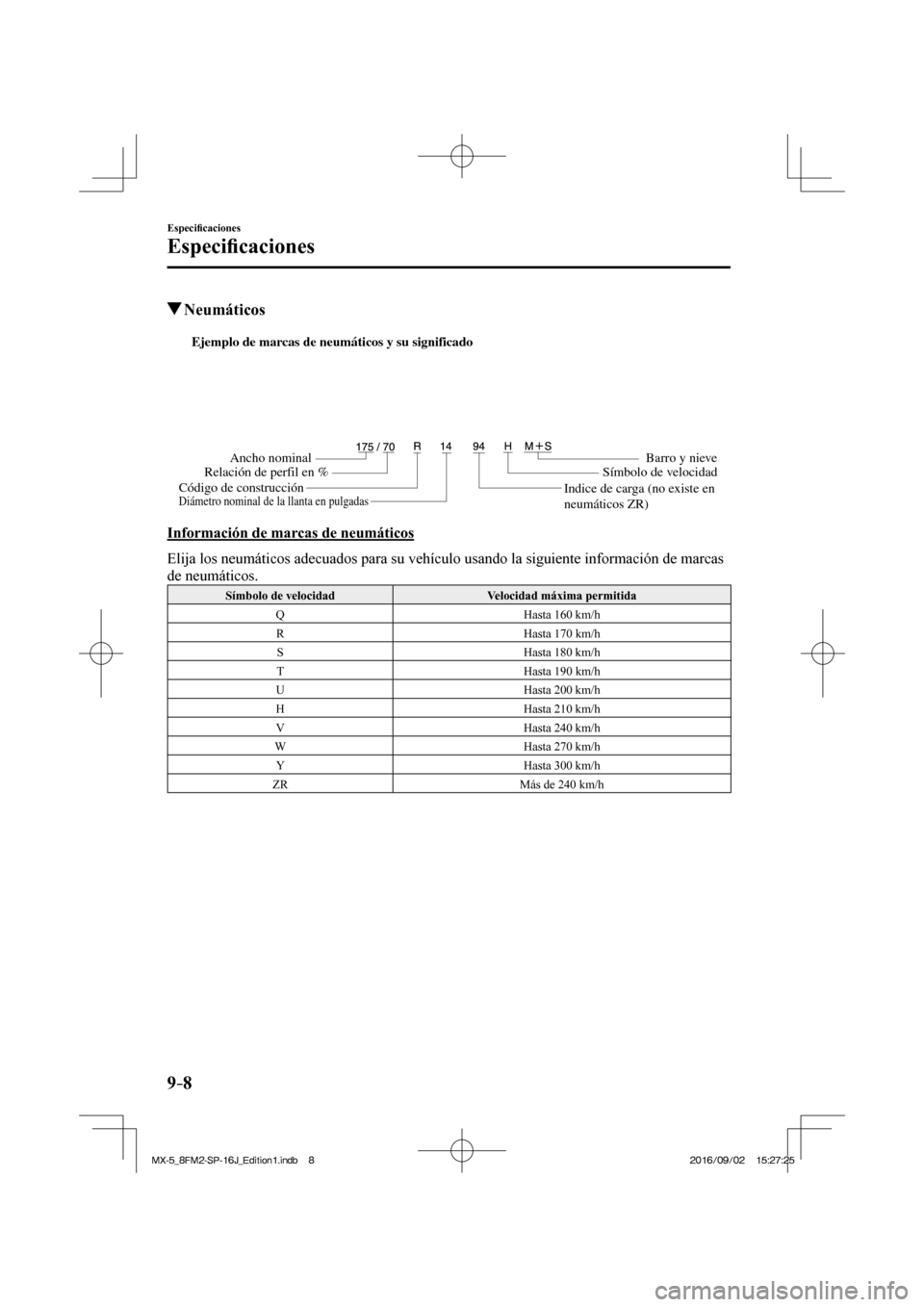

Neumáticos
Ejemplo de marcas de neumáticos y su significado
Ancho nominal
Relación de perfil en %
Código de construcciónBarro y nieve
Símbolo de velocidad
Diámetro nominal de la llanta en pulgadasIndice de carga (no existe en
neumáticos ZR)
Información de marcas de neumáticos
Elija los neumáticos adecuados para su vehículo usando la siguiente información de marcas
de neumáticos.
Símbolo de velocidad Velocidad máxima permitida
Q Hasta 160 km/h
R Hasta 170 km/h
S Hasta 180 km/h
T Hasta 190 km/h
U Hasta 200 km/h
H Hasta 210 km/h
V Hasta 240 km/h
W Hasta 270 km/h
Y Hasta 300 km/h
ZR Más de 240 km/h
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
Page 635 of 650
9–9
Especi ¿ caciones
Especi ¿ caciones

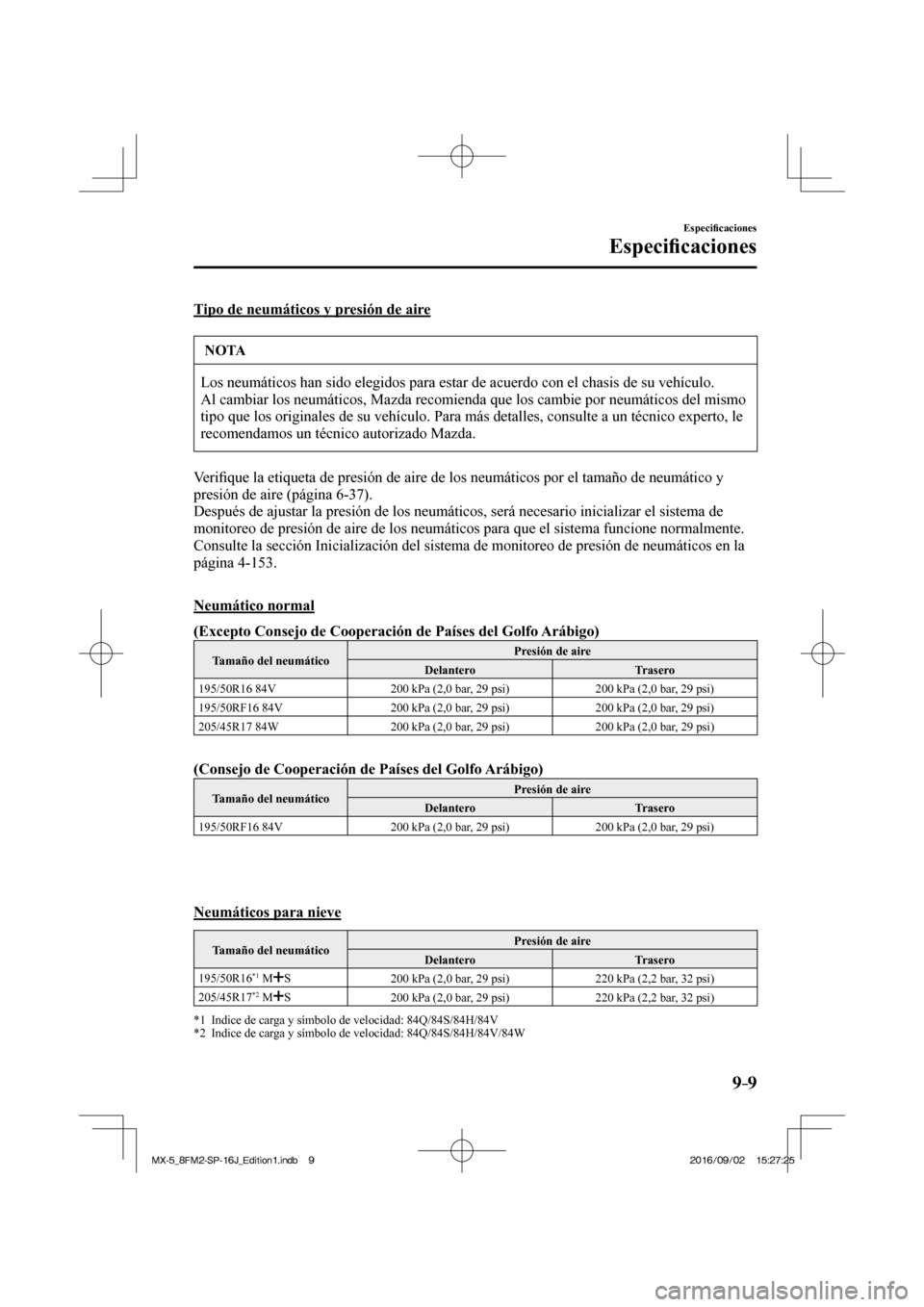

Tipo de neumáticos y presión de aire
NOTA
Los neumáticos han sido elegidos para estar de acuerdo con el chasis de su vehículo.
Al cambiar los neumáticos, Mazda recomienda que los cambie por neumáticos del mismo
tipo que los originales de su vehículo. Para más detalles, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
V e r i ¿ que la etiqueta de presión de aire de los neumáticos por el tamaño de neumático y
presión de aire (página 6-37 ).
Después de ajustar la presión de los neumáticos, será necesario inicializar el sistema de
monitoreo de presión de aire de los neumáticos para que el sistema funcione normalmente.
Consulte la sección Inicialización del sistema de monitoreo de presión de neumáticos en la
página 4-153 .
Neumático normal
(Excepto Consejo de Cooperación de Países del Golfo Arábigo)
Tamaño del neumático Presión de aire
Delantero Trasero
195/50R16 84V 200 kPa (2,0 bar, 29 psi) 200 kPa (2,0 bar, 29 psi)
195/50RF16 84V 200 kPa (2,0 bar, 29 psi) 200 kPa (2,0 bar, 29 psi)
205/45R17 84W 200 kPa (2,0 bar, 29 psi) 200 kPa (2,0 bar, 29 psi)
(Consejo de Cooperación de Países del Golfo Arábigo)
Tamaño del neumático Presión de aire
Delantero Trasero
195/50RF16 84V 200 kPa (2,0 bar, 29 psi) 200 kPa (2,0 bar, 29 psi)
Neumáticos para nieve
Tamaño del neumático Presión de aire
Delantero Trasero
195/50R16
*1 M S
200 kPa (2,0 bar, 29 psi) 220 kPa (2,2 bar, 32 psi)
205/45R17 *2 M S
200 kPa (2,0 bar, 29 psi) 220 kPa (2,2 bar, 32 psi)
*1 Indice de carga y símbolo de velocidad: 84Q/84S/84H/84V
*2 Indice de carga y símbolo de velocidad: 84Q/84S/84H/84V/84W
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
Page 636 of 650
9–10
Especi ¿ caciones
Especi ¿ caciones

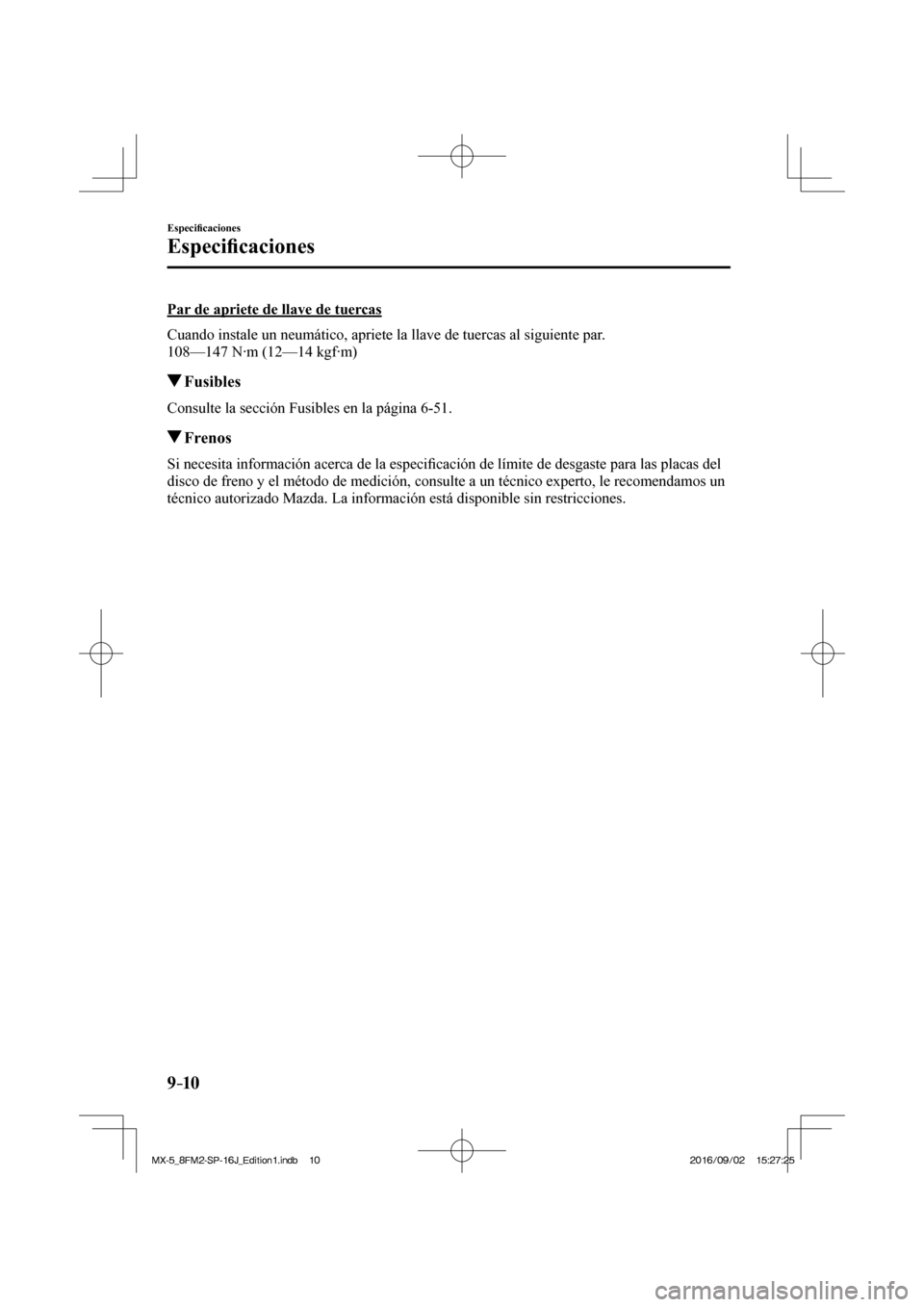

Par de apriete de llave de tuercas
Cuando instale un neumático, apriete la llave de tuercas al siguiente par.
108—147 N·m (12—14 kgf·m)
Fusibles
Consulte la sección Fusibles en la página 6-51 .
Frenos
Si necesita información acerca de la especi ¿ cación de límite de desgaste para las placas del
disco de freno y el método de medición, consulte a un técnico experto, le recomendamos un
técnico autorizado Mazda. La información está disponible sin restricciones.
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
Page 637 of 650
9–11
Especi ¿ caciones
Características de personalización
Características de personalización
Las siguientes funciones de personalización pueden ser ajustadas o cambiadas por el cliente
o un técnico autorizado Mazda.
Las características de personalización que se pueden cambiar varían de acuerdo al mercado
y las especi ¿ caciones.
Método de cambio de ajustes
Se pueden cambiar los ajustes usando la pantalla de exhibición central.
A: Consulte la sección Ajustes en la página 5-65 .
B: Consulte la sección Monitor de economía de combustible en la página 4-101 .
Se pueden cambiar los ajustes usando los interruptores del vehículo.
C: Consulte la sección Función de cierre/apertura automático en la página 3-20 .
D: Consulte la sección Transmisor en la página 3-5 .
E: Consulte la sección Cerrando o abriendo el seguro usando el interruptor de petición (Con
funcione de entrada sin llave avanzada) en la página 3-16 .
Los ajustes pueden ser cambiados por un técnico autorizado Mazda.
Item Características Ajustes de fábrica Ajustes
disponibles Método de
cambio de
ajustes
Seguridad
Sistema de
advertencia de
abandono de
carril (LDWS)
(página 4-114 ) Distancia que el sistema usa
para determinar la posibilidad de
abandono de carril Adaptable Adaptable/
Temprano/
Medio/
Tarde A —
Sensibilidad de advertencia
(probabilidad de advertencia) Medio A veces/Medio/
Raro A —
Sonido de advertencia B. Son Pitido/B. Son A —
Volumen de
advertencia B. Son Bajo Alto/Medio/Bajo A —
Pitido Bajo Alto/Bajo A —
Sistema de
monitoreo de
punto ciego
(BSM) (página
4-120 ) Volumen de advertencia
*1 Alto Alto/
Bajo/
O f f A —
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
Page 638 of 650
9–12
Especi ¿ caciones
Características de personalización
Item Características Ajustes de fábrica Ajustes
disponibles Método de
cambio de
ajustes
Ve h í c u l o
Cerraduras
de las puertas
(página 3-20 ) Condición de funcionamiento
de la función de bloqueo/
desbloqueo automático Bloq: Al Manejar
Desbloq: IGN Off Bloq: Al
conducir
Desbloq:
Aparcar/
Bloq: No
Aparcar
Desbloq:
Aparcar/
Bloqueo:
Salir Modo
aparcamiento/
Bloq: Al
Manejar
Desbloq: IGN
Off/
Bloqueo:
Cuando Maneja/
O f f A C
Sistema de
seguridad sin
llave (página
3-3 ) Tiempo de bloqueo de puerta
automático 30 segundos 90 segundos/
60 segundos/
30 segundos A —
Sistema de
entrada sin
llave avanzada
(página 3-10 ) Tiempo de bloqueo de puerta
automático 30 segundos 90 segundos/
60 segundos/
30 segundos A —
Función de cierre automático
funcionando/no funcionando Off On/Off A —
Volumen de bip al bloquear/
desbloquear Off o Medio Alto/
Medio/
Bajo/
Off A D,
E
Sistema
de entrada
iluminado
(página 5-124 ) Tiempo hasta que las luces
interiores se apagan después de
cerrar la puerta 15 segundos 60 segundos/
30 segundos/
15 segundos/
7,5 segundos A —
Tiempo hasta que las
luces interiores se apagan
automáticamente cuando
una de las puertas no está
completamente cerrada 30 minutos 60 minutos/
30 minutos/
10 minutos A —
Control
automático de
los limpiadores
(página 4-78 ) Funcionando/no funcionando On On/Off
*2 A —
Luces de
marcha diurna
(página 4-76 ) Funcionando/no funcionando On On/Off — —
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
Page 639 of 650
9–13
Especi ¿ caciones
Características de personalización

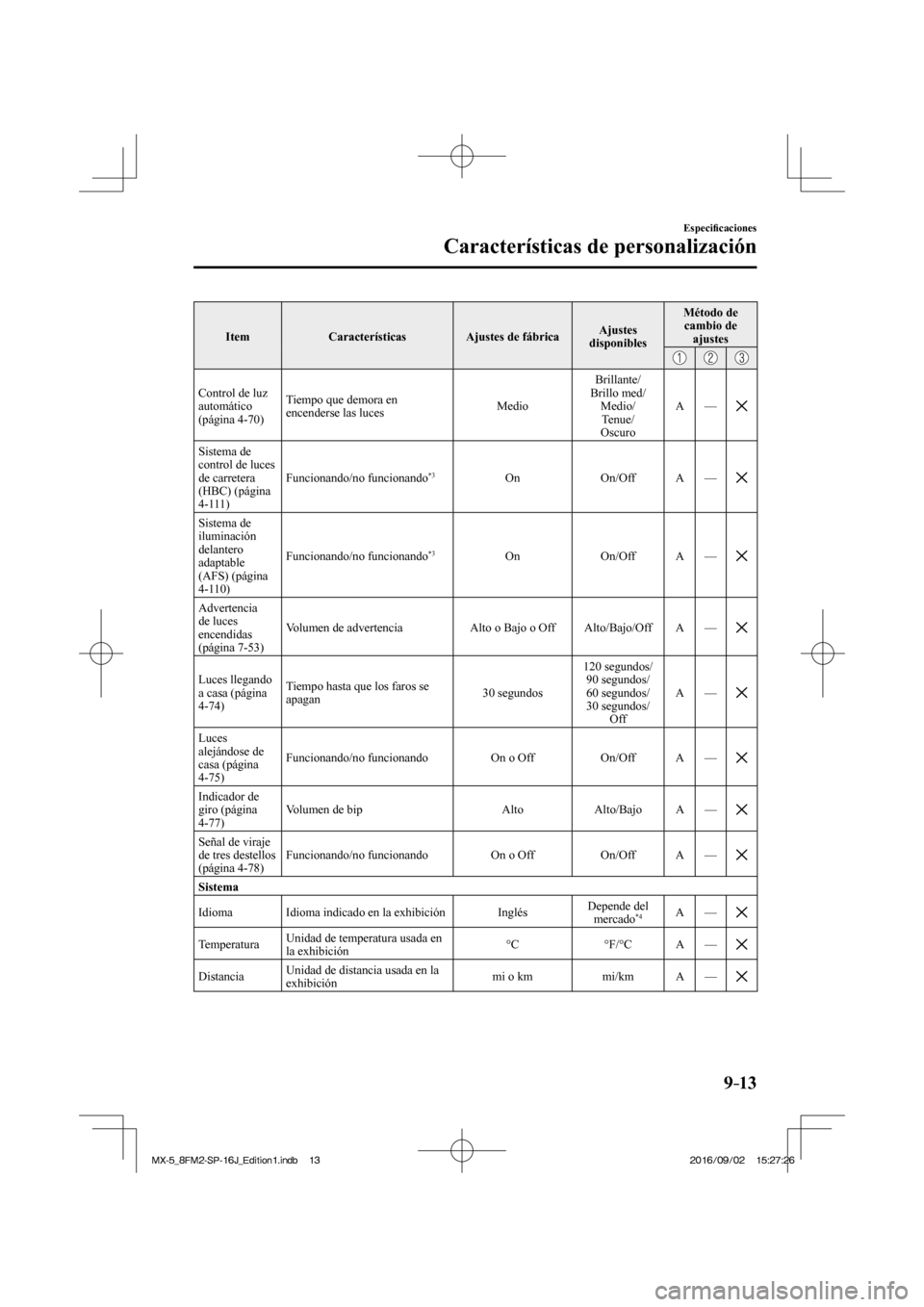

Item Características Ajustes de fábrica Ajustes
disponibles Método de
cambio de
ajustes
Control de luz
automático
(página 4-70 ) Tiempo que demora en
encenderse las luces Medio Brillante /
Brillo med/
Medio/
Tenue/
Oscuro A —
Sistema de
control de luces
de carretera
(HBC) (página
4-111 ) Funcionando/no funcionando
*3 O n O n / O f f A —
Sistema de
iluminación
delantero
adaptable
(AFS) (página
4-110 ) Funcionando/no funcionando
*3 O n O n / O f f A —
Advertencia
de luces
encendidas
(página 7-53 ) Volumen de advertencia
Alto o Bajo o Off Alto/Bajo/Off A —
Luces llegando
a casa (página
4-74 ) Tiempo hasta que los faros se
apagan 30 segundos 120 segundos/
90 segundos/
60 segundos/
30 segundos/
O f f A —
Luces
alejándose de
casa (página
4-75 ) Funcionando/no funcionando On o Off On/Off A —
Indicador de
giro (página
4-77 ) Volumen de bip Alto Alto/Bajo A —
Señal de viraje
de tres destellos
(página 4-78 ) Funcionando/no funcionando On o Off On/Off A —
Sistema
Idioma Idioma indicado en la exhibición Inglés Depende del
mercado
*4 A —
Temperatura Unidad de temperatura usada en
la exhibición ° C ° F / ° C A —
Distancia Unidad de distancia usada en la
exhibición mi o km mi/km A —
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
Page 640 of 650

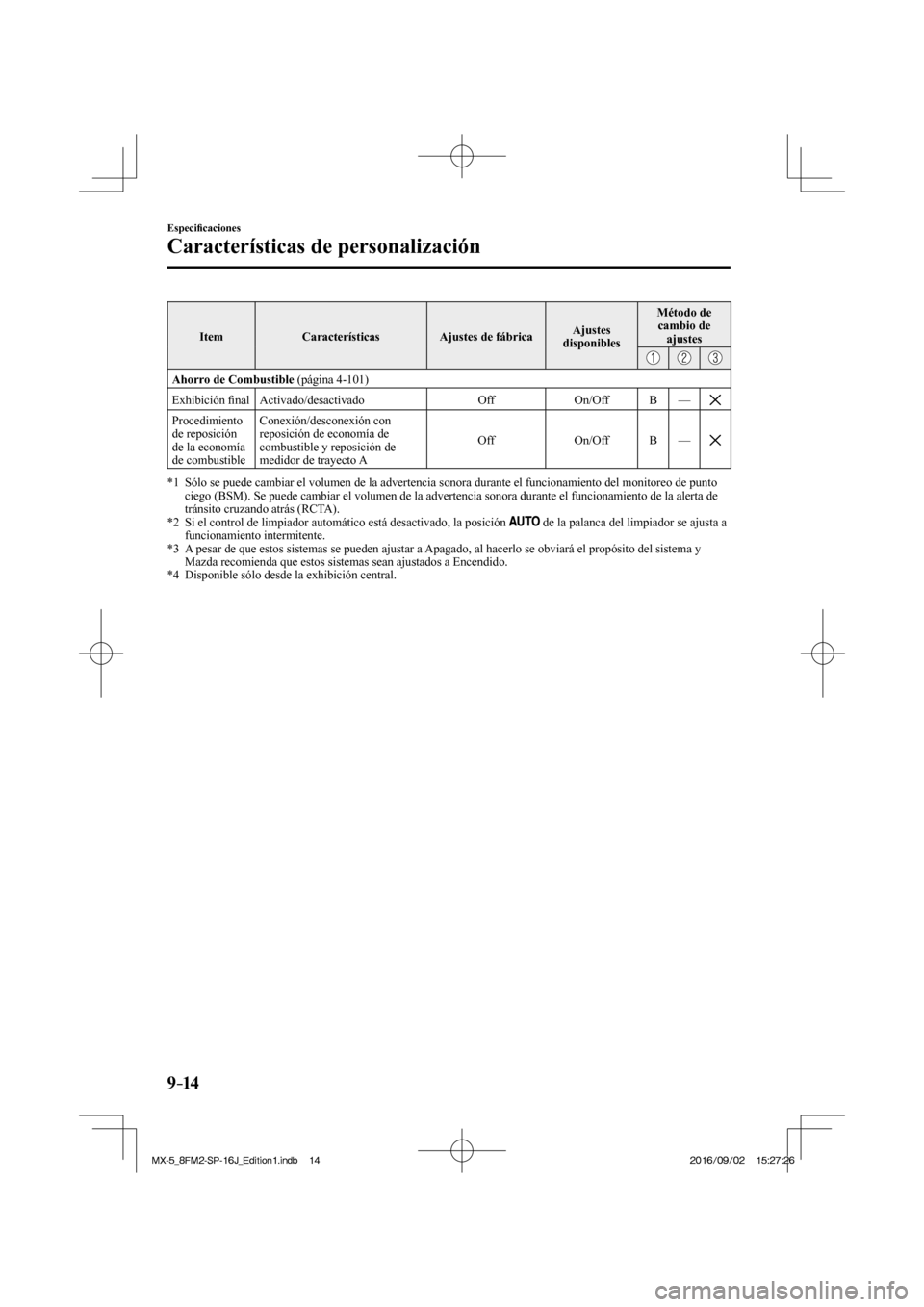

9–14
Especi ¿ caciones
Características de personalización
Item Características Ajustes de fábrica Ajustes
disponibles Método de
cambio de
ajustes
Ahorro de Combustible (página 4-101 )
Exhibición ¿ nal Activado/desactivado Off On/Off B —
Procedimiento
de reposición
de la economía
de combustible Conexión/desconexión con
reposición de economía de
combustible y reposición de
medidor de trayecto A Off On/Off B —
*1 Sólo se puede cambiar el volumen de la advertencia sonora durante el funcionamiento del monitoreo de punto
ciego (BSM). Se puede cambiar el volumen de la advertencia sonora durante el funcionamiento de la alerta de
tránsito cruzando atrás (RCTA).
*2 Si el control de limpiador automático está desactivado, la posición
de la palanca del limpiador se ajusta a
funcionamiento intermitente.
*3 A pesar de que estos sistemas se pueden ajustar a Apagado, al hacerlo se obviará el propósito del sistema y
Mazda recomienda que estos sistemas sean ajustados a Encendido.
*4 Disponible sólo desde la exhibición central.
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
