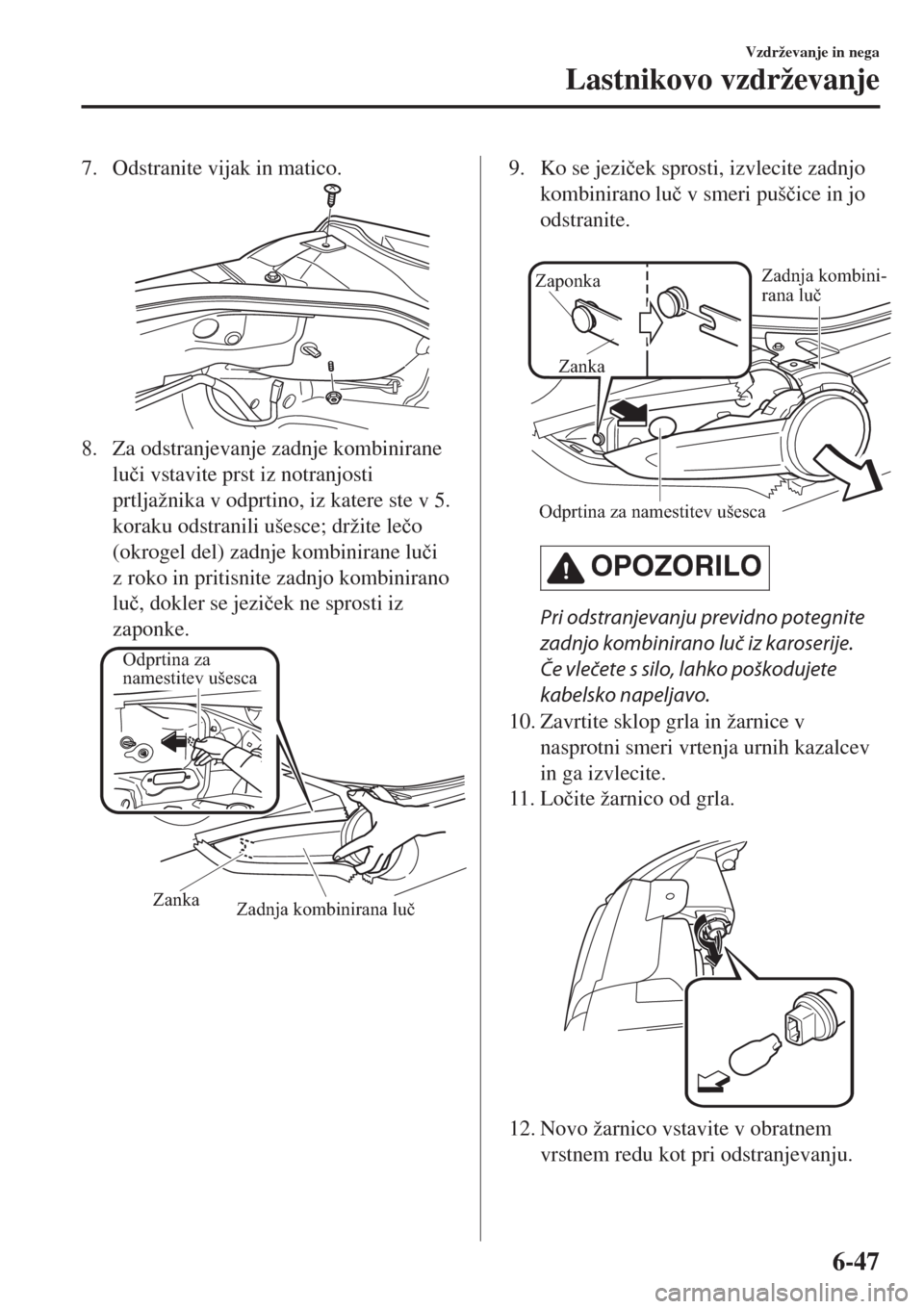

7. Odstranite vijak in matico.
8. Za odstranjevanje zadnje kombinirane
lu þi vstavite prst iz notranjosti
prtljažnika v odprtino, iz katere ste v 5.
koraku odstranili ušesce; držite le þo
(okrogel del) zadnje kombinirane lu þi
z roko in pritisnite zadnjo kombinirano
lu þ, dokler se jezi þek ne sprosti iz
zaponke.
Zadnja kombinirana luč Zanka
Odprtina za
namestitev ušesca
9. Ko se jezi þek sprosti, izvlecite zadnjo
kombinirano lu þ v smeri puš þice in jo
odstranite.
Odprtina za namestitev ušesca Zaponka
ZankaZadnja kombini-
rana luč
OPOZORILO
Pri odstranjevanju previdno potegnite
zadnjo kombinirano luč iz karoserije.
Če vlečete s silo, lahko poškodujete
kabelsko napeljavo.
10. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.
11. Lo þite žarnico od grla.
12. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-47
Page 472 of 623

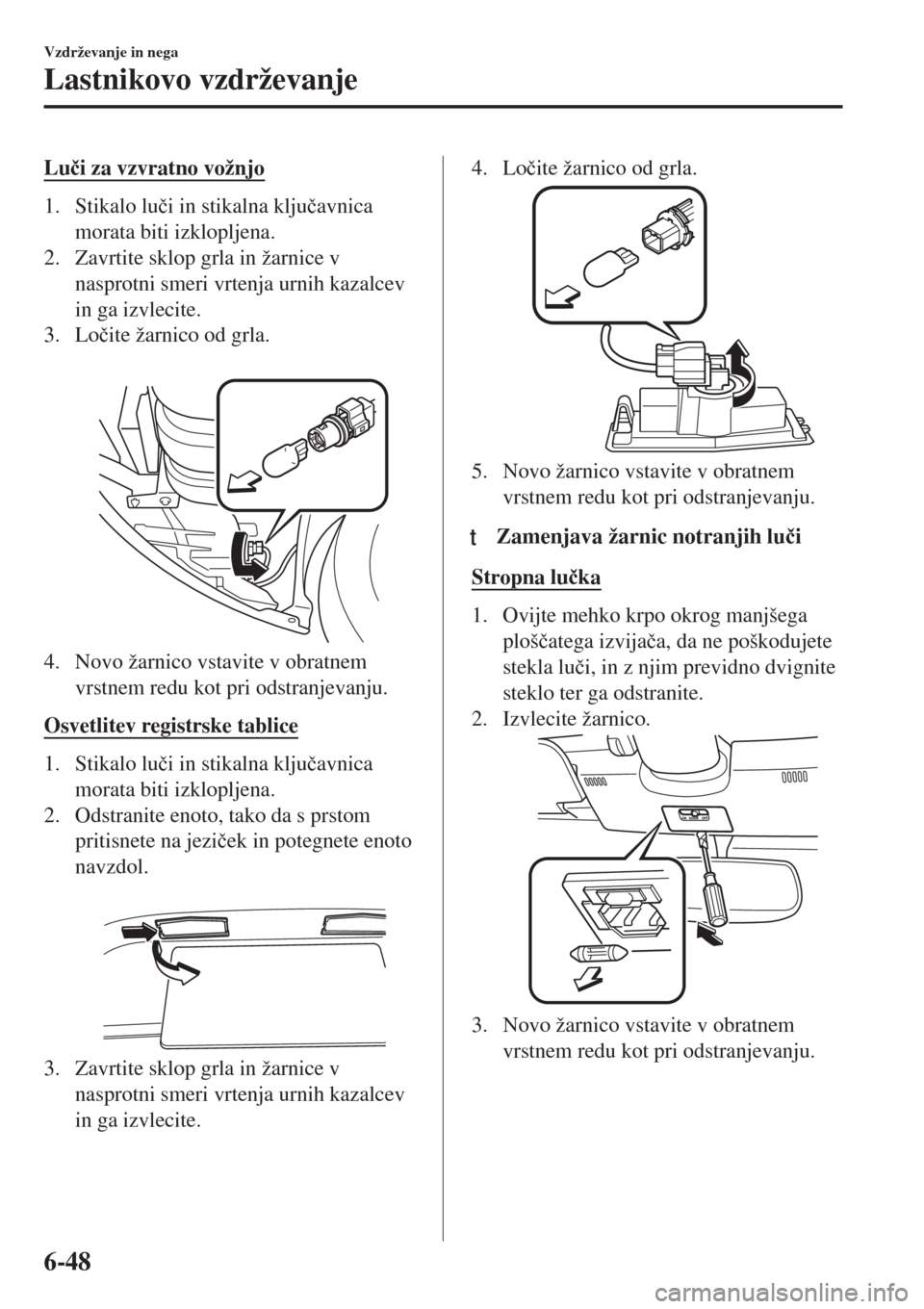

Lu þi za vzvratno vožnjo
1. Stikalo lu þi in stikalna klju þavnica
morata biti izklopljena.
2. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.
3. Lo þite žarnico od grla.
4. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Osvetlitev registrske tablice
1. Stikalo lu þi in stikalna klju þavnica
morata biti izklopljena.
2. Odstranite enoto, tako da s prstom
pritisnete na jezi þek in potegnete enoto
navzdol.
3. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.
4. Lo þite žarnico od grla.
5. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
ttZamenjava žarnic notranjih lu þi
Stropna lu þka
1. Ovijte mehko krpo okrog manjšega
ploš þatega izvija þa, da ne poškodujete
stekla lu þi, in z njim previdno dvignite
steklo ter ga odstranite.
2. Izvlecite žarnico.
3. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-48
Page 473 of 623

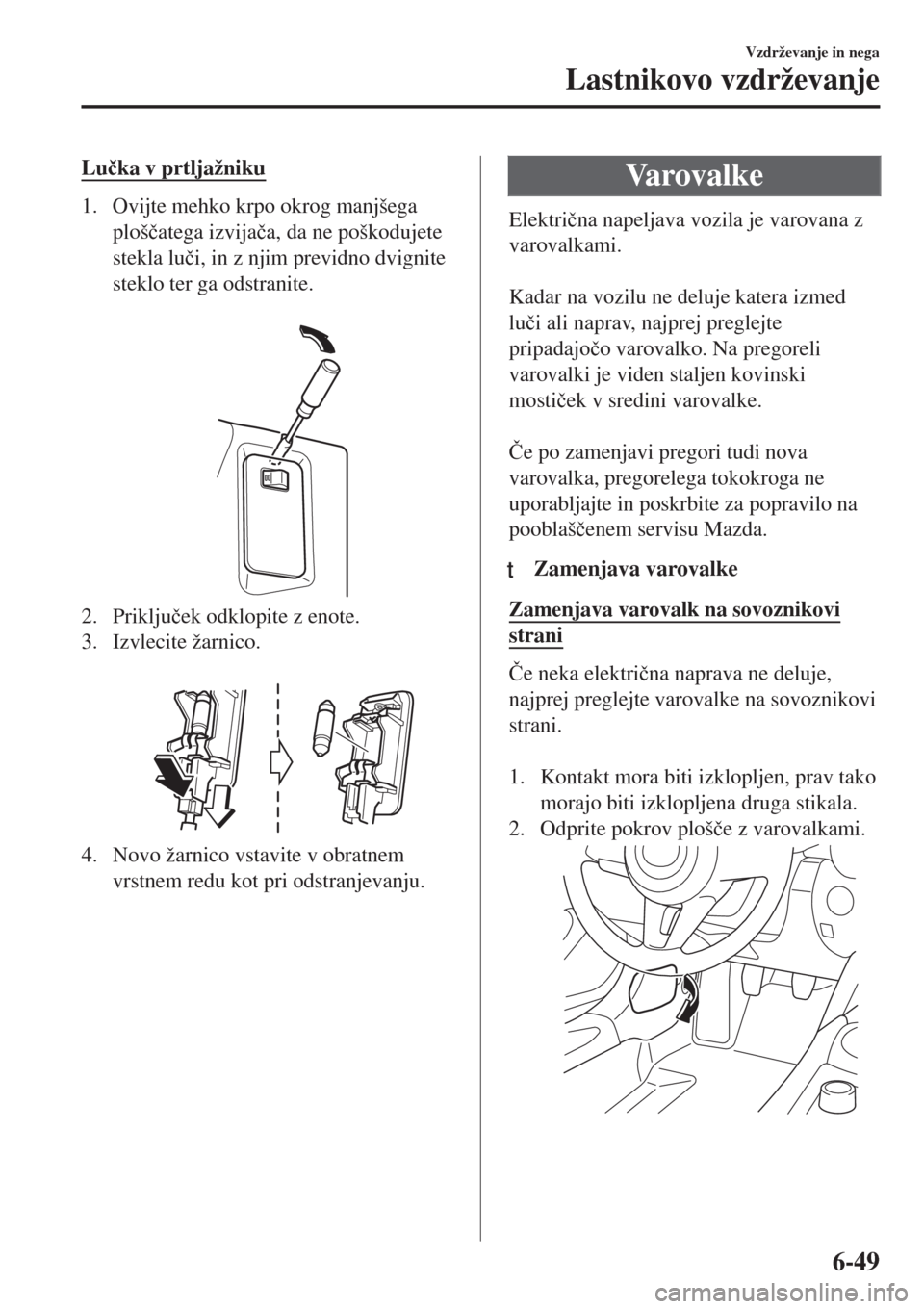

Lu þka v prtljažniku
1. Ovijte mehko krpo okrog manjšega
ploš þatega izvija þa, da ne poškodujete
stekla lu þi, in z njim previdno dvignite
steklo ter ga odstranite.
2. Priklju þek odklopite z enote.
3. Izvlecite žarnico.
4. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Va r o v a l k e
Elektri þna napeljava vozila je varovana z
varovalkami.
Kadar na vozilu ne deluje katera izmed
lu þi ali naprav, najprej preglejte
pripadajo þo varovalko. Na pregoreli
varovalki je viden staljen kovinski
mosti þek v sredini varovalke.
ýe po zamenjavi pregori tudi nova
varovalka, pregorelega tokokroga ne
uporabljajte in poskrbite za popravilo na
pooblaš þenem servisu Mazda.
ttZamenjava varovalke
Zamenjava varovalk na sovoznikovi
strani
ýe neka elektri þna naprava ne deluje,
najprej preglejte varovalke na sovoznikovi
strani.
1. Kontakt mora biti izklopljen, prav tako
morajo biti izklopljena druga stikala.
2. Odprite pokrov ploš þe z varovalkami.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-49
Page 474 of 623
3. S pinceto za odstranjevanje varovalk,
ki je shranjena v kaseti z varovalkami
v motornem prostoru, izvlecite
pripadajo þo varovalko.
4. Preglejte varovalko; þe je pregorela, jo
je treba zamenjati.
Delujoča Pregorela
5. Pravilno vstavite novo varovalko iste
jakosti in se prepri þajte, þe je trdno
vstavljena. ýe je zrahljana, naj jo
pravilno namesti strokovnjak. Poiš þite
strokovno pomo þ na pooblaš þenem
servisu vozil Mazda.
ýe nimate nadomestnih varovalk,
vzemite varovalko iste jakosti iz
tokokroga, ki ga za þasno laže
pogrešate, na primer AUDIO (avdio
naprava) ali OUTLET (vti þnica).
OPOZORILO
Nadomestna varovalka mora biti
originalna varovalka Mazda ali
enakovredna in mora imeti isti nazivni
tok kot pregorela. Z uporabo drugačne
varovalke lahko poškodujete električni
tokokrog.
6. Ponovno namestite pokrov in se
prepri þajte, da je trdno zaprt.
Zamenjava varovalk v motornem
prostoru
Žarometi in nekatere druge elektri þne
naprave so varovane še z varovalkami, ki
so nameš þene v kaseti z varovalkami v
predelu motorja. Pregorelo varovalko je
potrebno zamenjati. Sledite naslednjim
korakom:
1. Kontakt mora biti izklopljen, prav tako
morajo biti izklopljena druga stikala.
2. Odstranite pokrov kasete z
varovalkami v predelu motorja.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-50
Page 475 of 623

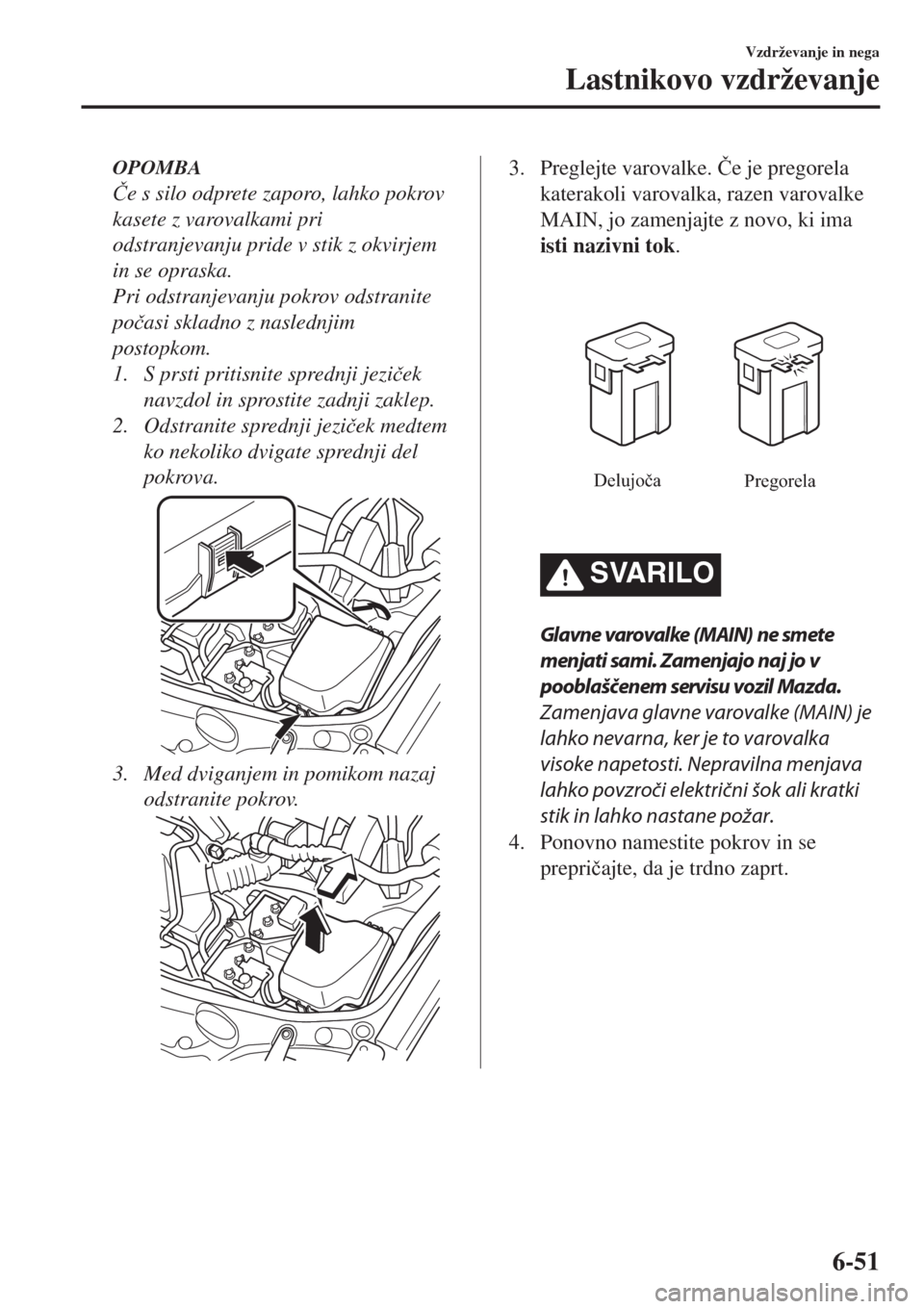

OPOMBA
ýe s silo odprete zaporo, lahko pokrov
kasete z varovalkami pri
odstranjevanju pride v stik z okvirjem
in se opraska.
Pri odstranjevanju pokrov odstranite
po þasi skladno z naslednjim
postopkom.
1. S prsti pritisnite sprednji jezi þek
navzdol in sprostite zadnji zaklep.
2. Odstranite sprednji jezi þek medtem
ko nekoliko dvigate sprednji del
pokrova.
3. Med dviganjem in pomikom nazaj
odstranite pokrov.
3. Preglejte varovalke. ýe je pregorela
katerakoli varovalka, razen varovalke
MAIN, jo zamenjajte z novo, ki ima
isti nazivni tok.
Delujoča
Pregorela
SVARILO
Glavne varovalke (MAIN) ne smete
menjati sami. Zamenjajo naj jo v
pooblaščenem servisu vozil Mazda.
Zamenjava glavne varovalke (MAIN) je
lahko nevarna, ker je to varovalka
visoke napetosti. Nepravilna menjava
lahko povzroči električni šok ali kratki
stik in lahko nastane požar.
4. Ponovno namestite pokrov in se
prepri þajte, da je trdno zaprt.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-51
Page 476 of 623

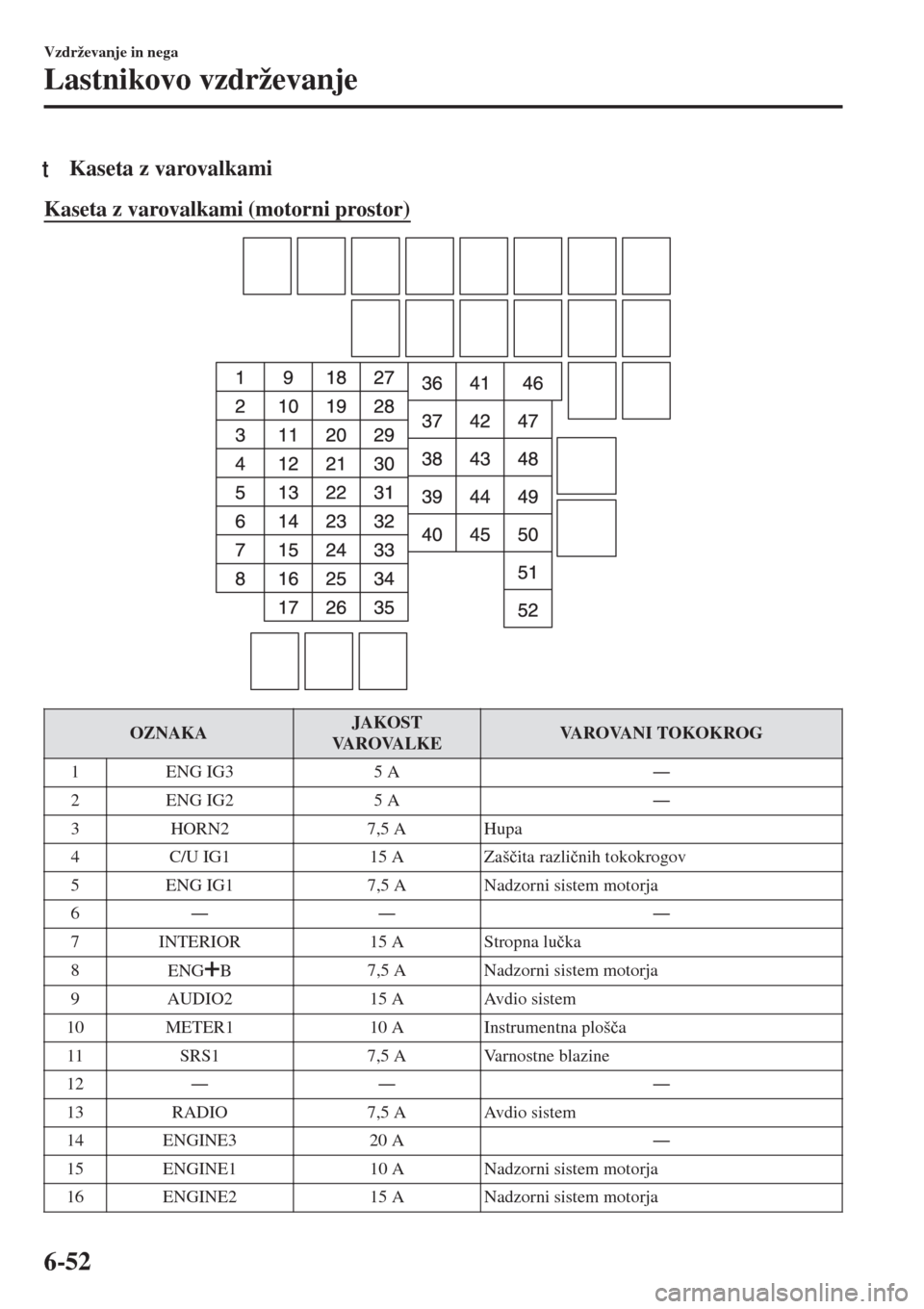

tKaseta z varovalkami
Kaseta z varovalkami (motorni prostor)
OZNAKAJAKOST
VAROVALKEVAROVANI TOKOKROG
1 ENG IG3 5 AŠ
2 ENG IG2 5 AŠ
3 HORN2 7,5 A Hupa
4 C/U IG1 15 A Zaš þita razli þnih tokokrogov
5 ENG IG1 7,5 A Nadzorni sistem motorja
6ŠŠ Š
7 INTERIOR 15 A Stropna lu þka
8
ENG
B7,5 A Nadzorni sistem motorja
9 AUDIO2 15 A Avdio sistem
10 METER1 10 A Instrumentna ploš þa
11 SRS1 7,5 A Varnostne blazine
12ŠŠ Š
13 RADIO 7,5 A Avdio sistem
14 ENGINE3 20 AŠ
15 ENGINE1 10 A Nadzorni sistem motorja
16 ENGINE2 15 A Nadzorni sistem motorja
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-52
Page 477 of 623

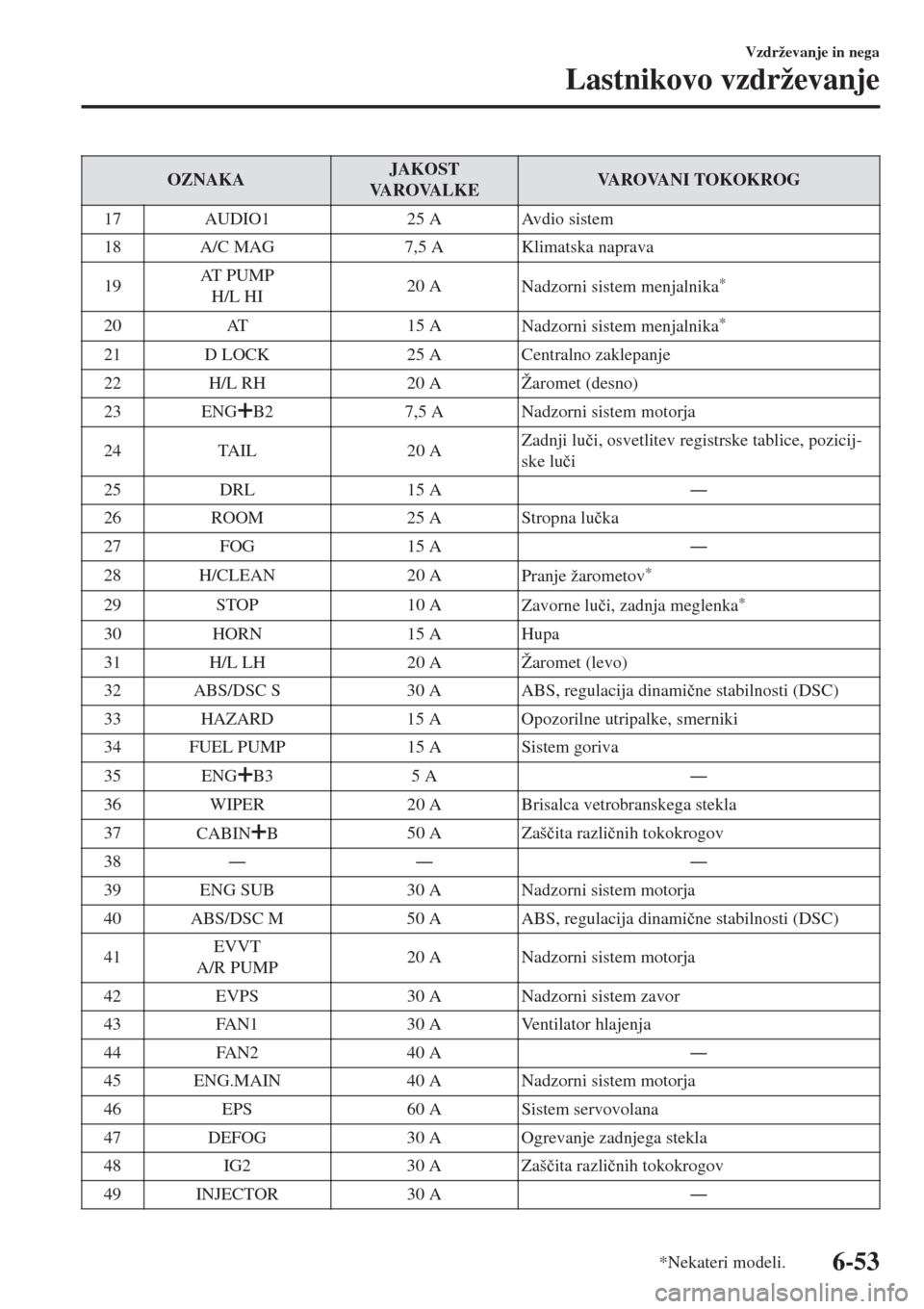

OZNAKAJAKOST
VA R O VA L K EVAROVANI TOKOKROG
17 AUDIO1 25 A Avdio sistem
18 A/C MAG 7,5 A Klimatska naprava
19AT P U M P
H/L HI20 A
Nadzorni sistem menjalnika
*
20 AT 15 A
Nadzorni sistem menjalnika*
21 D LOCK 25 A Centralno zaklepanje
22 H/L RH 20 A Žaromet (desno)
23
ENG
B27,5 A Nadzorni sistem motorja
24 TAIL 20 AZadnji lu þi, osvetlitev registrske tablice, pozicij-
ske lu þi
25 DRL 15 AŠ
26 ROOM 25 A Stropna lu þka
27 FOG 15 AŠ
28 H/CLEAN 20 A
Pranje žarometov
*
29 STOP 10 A
Zavorne lu þi, zadnja meglenka*
30 HORN 15 A Hupa
31 H/L LH 20 A Žaromet (levo)
32 ABS/DSC S 30 A ABS, regulacija dinami þne stabilnosti (DSC)
33 HAZARD 15 A Opozorilne utripalke, smerniki
34 FUEL PUMP 15 A Sistem goriva
35
ENG
B35 AŠ
36 WIPER 20 A Brisalca vetrobranskega stekla
37
CABIN
B50 A Zaš þita razli þnih tokokrogov
38ŠŠ Š
39 ENG SUB 30 A Nadzorni sistem motorja
40 ABS/DSC M 50 A ABS, regulacija dinami þne stabilnosti (DSC)
41EVVT
A/R PUMP20 A Nadzorni sistem motorja
42 EVPS 30 A Nadzorni sistem zavor
43 FAN1 30 A Ventilator hlajenja
44 FAN2 40 AŠ
45 ENG.MAIN 40 A Nadzorni sistem motorja
46 EPS 60 A Sistem servovolana
47 DEFOG 30 A Ogrevanje zadnjega stekla
48 IG2 30 A Zaš þita razli þnih tokokrogov
49 INJECTOR 30 AŠ
Vzdrževanje in nega
Lastnikovo vzdrževanje
*Nekateri modeli.6-53

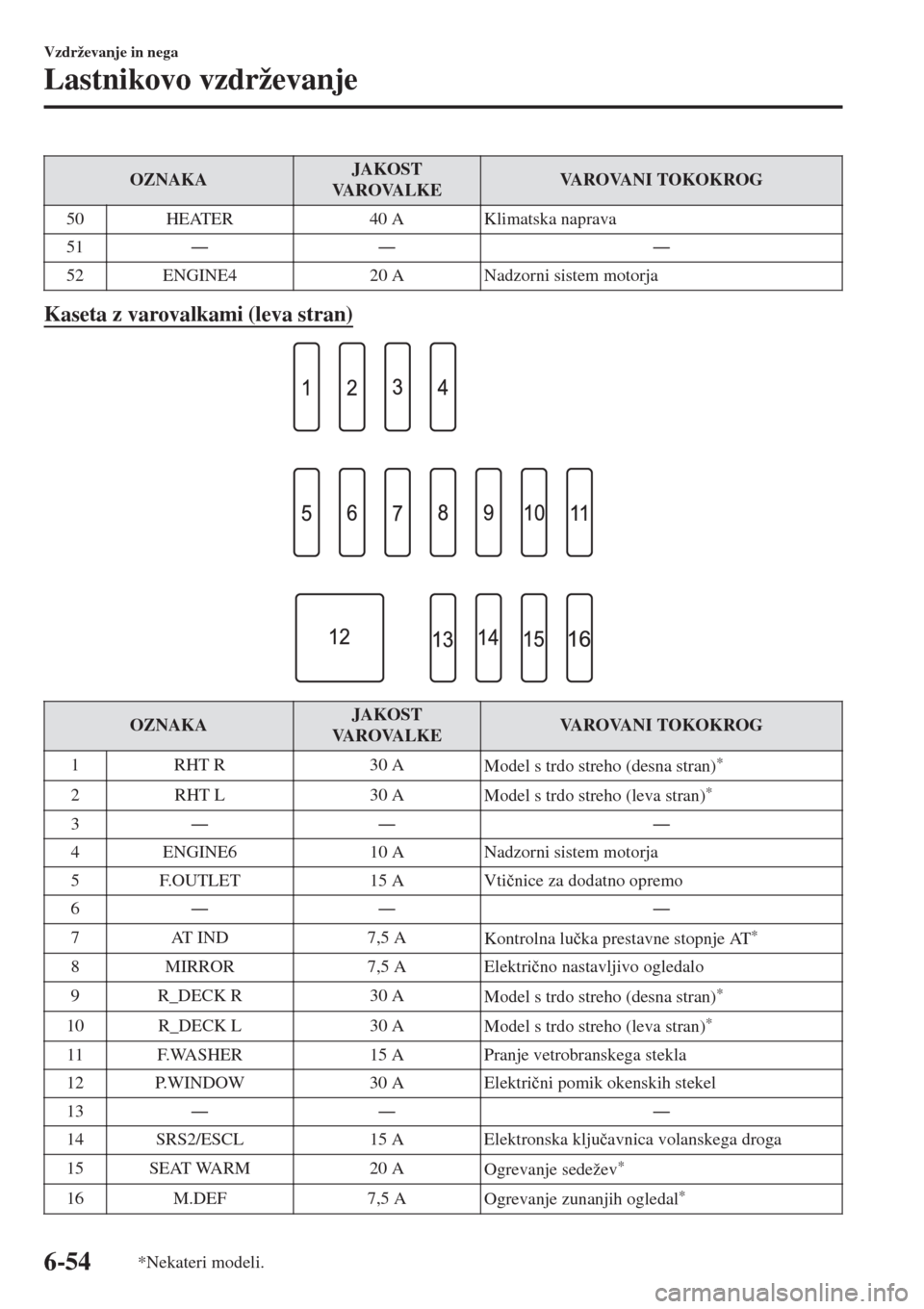

Page 478 of 623
OZNAKAJAKOST
VAROVALKEVAROVANI TOKOKROG
50 HEATER 40 A Klimatska naprava
51ŠŠ Š
52 ENGINE4 20 A Nadzorni sistem motorja
Kaseta z varovalkami (leva stran)
OZNAKAJAKOST
VAROVALKEVAROVANI TOKOKROG
1 RHT R 30 A
Model s trdo streho (desna stran)
*
2 RHT L 30 A
Model s trdo streho (leva stran)*
3ŠŠ Š
4 ENGINE6 10 A Nadzorni sistem motorja
5 F.OUTLET 15 A Vti þnice za dodatno opremo
6ŠŠ Š
7 AT IND 7,5 A
Kontrolna lu þka prestavne stopnje AT
*
8 MIRROR 7,5 A Elektri þno nastavljivo ogledalo
9 R_DECK R 30 A
Model s trdo streho (desna stran)
*
10 R_DECK L 30 A
Model s trdo streho (leva stran)*
11 F.WASHER 15 A Pranje vetrobranskega stekla
12 P.WINDOW 30 A Elektri þni pomik okenskih stekel
13ŠŠ Š
14 SRS2/ESCL 15 A Elektronska klju þavnica volanskega droga
15 SEAT WARM 20 A
Ogrevanje sedežev
*
16 M.DEF 7,5 A
Ogrevanje zunanjih ogledal*
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-54*Nekateri modeli.
Page 479 of 623

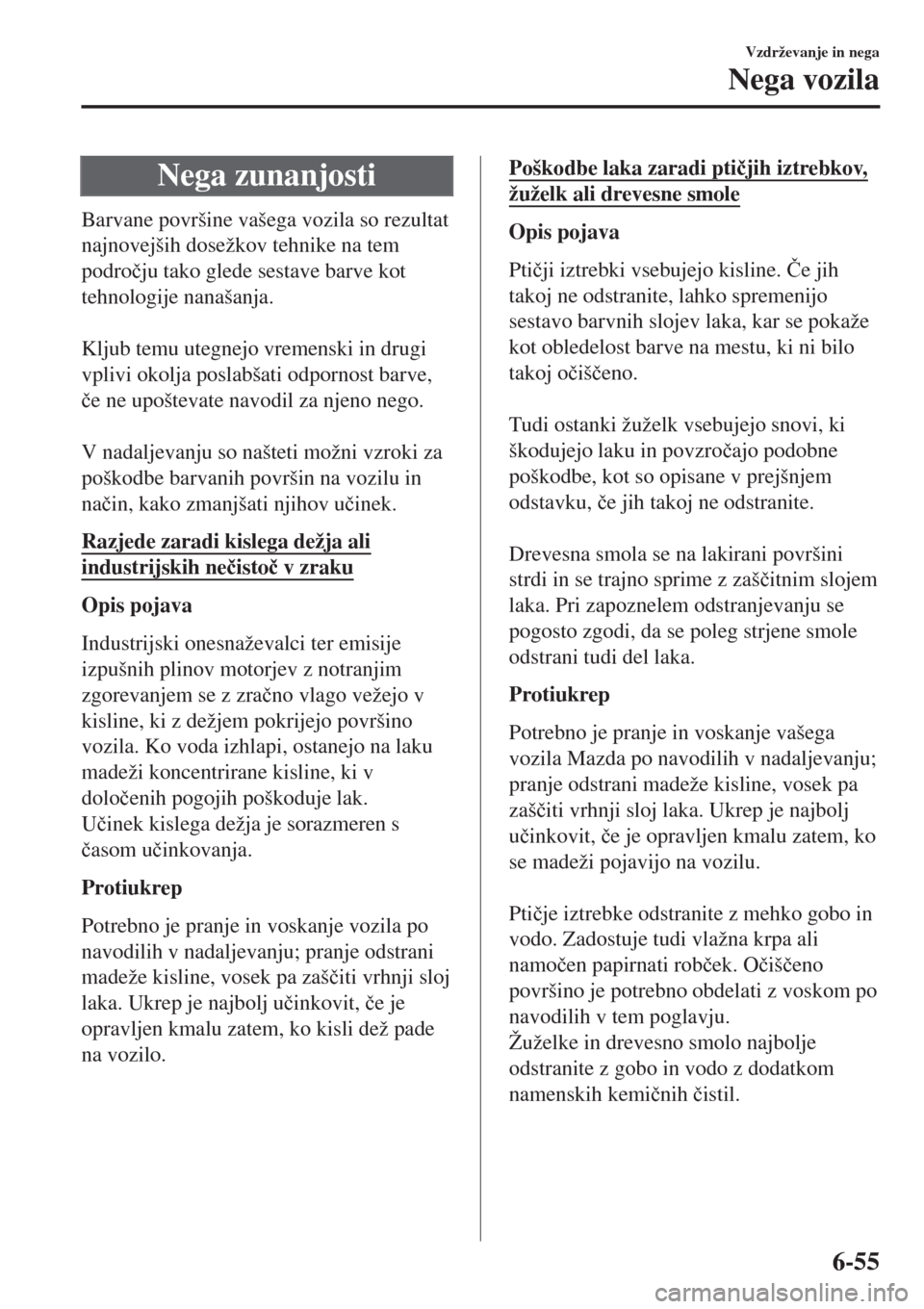

Nega zunanjosti
Barvane površine vašega vozila so rezultat
najnovejših dosežkov tehnike na tem
podro þju tako glede sestave barve kot
tehnologije nanašanja.
Kljub temu utegnejo vremenski in drugi
vplivi okolja poslabšati odpornost barve,
þe ne upoštevate navodil za njeno nego.
V nadaljevanju so našteti možni vzroki za
poškodbe barvanih površin na vozilu in
na þin, kako zmanjšati njihov u þinek.
Razjede zaradi kislega dežja ali
industrijskih ne þisto þ v zraku
Opis pojava
Industrijski onesnaževalci ter emisije
izpušnih plinov motorjev z notranjim
zgorevanjem se z zra þno vlago vežejo v
kisline, ki z dežjem pokrijejo površino
vozila. Ko voda izhlapi, ostanejo na laku
madeži koncentrirane kisline, ki v
dolo þenih pogojih poškoduje lak.
U þinek kislega dežja je sorazmeren s
þasom u þinkovanja.
Protiukrep
Potrebno je pranje in voskanje vozila po
navodilih v nadaljevanju; pranje odstrani
madeže kisline, vosek pa zaš þiti vrhnji sloj
laka. Ukrep je najbolj u þinkovit, þe je
opravljen kmalu zatem, ko kisli dež pade
na vozilo.
Poškodbe laka zaradi pti þjih iztrebkov,
žuželk ali drevesne smole
Opis pojava
Pti þji iztrebki vsebujejo kisline. ýe jih
takoj ne odstranite, lahko spremenijo
sestavo barvnih slojev laka, kar se pokaže
kot obledelost barve na mestu, ki ni bilo
takoj o þiš þeno.
Tudi ostanki žuželk vsebujejo snovi, ki
škodujejo laku in povzro þajo podobne
poškodbe, kot so opisane v prejšnjem
odstavku, þe jih takoj ne odstranite.
Drevesna smola se na lakirani površini
strdi in se trajno sprime z zaš þitnim slojem
laka. Pri zapoznelem odstranjevanju se
pogosto zgodi, da se poleg strjene smole
odstrani tudi del laka.
Protiukrep
Potrebno je pranje in voskanje vašega
vozila Mazda po navodilih v nadaljevanju;
pranje odstrani madeže kisline, vosek pa
zaš þiti vrhnji sloj laka. Ukrep je najbolj
u þinkovit, þe je opravljen kmalu zatem, ko
se madeži pojavijo na vozilu.
Pti þje iztrebke odstranite z mehko gobo in
vodo. Zadostuje tudi vlažna krpa ali
namo þen papirnati rob þek. O þiš þeno
površino je potrebno obdelati z voskom po
navodilih v tem poglavju.
Žuželke in drevesno smolo najbolje
odstranite z gobo in vodo z dodatkom
namenskih kemi þnih þistil.
Vzdrževanje in nega
Nega vozila
6-55
Page 480 of 623

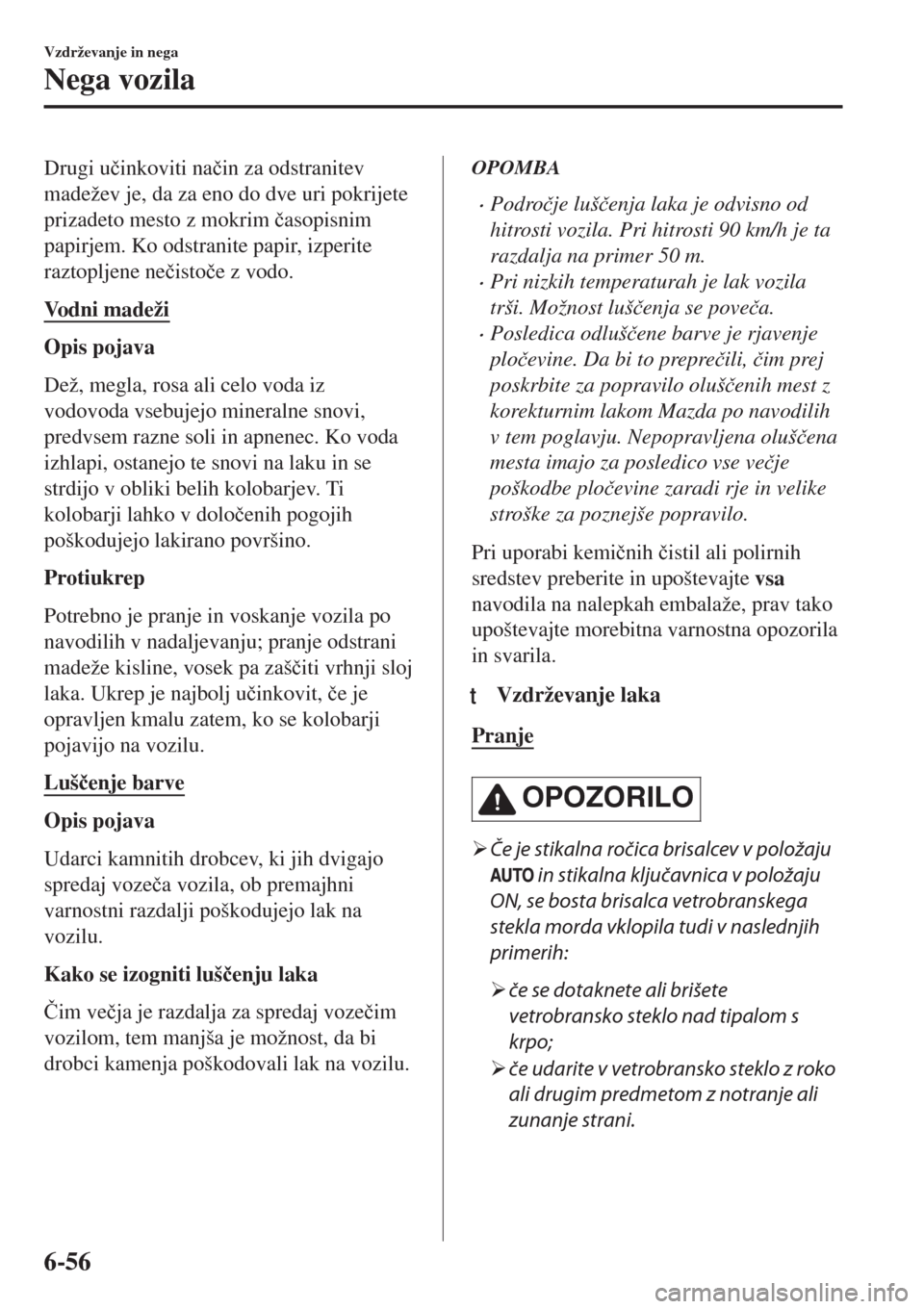

Drugi u þinkoviti na þin za odstranitev
madežev je, da za eno do dve uri pokrijete
prizadeto mesto z mokrim þasopisnim
papirjem. Ko odstranite papir, izperite
raztopljene ne þisto þe z vodo.
Vodni madeži
Opis pojava
Dež, megla, rosa ali celo voda iz
vodovoda vsebujejo mineralne snovi,
predvsem razne soli in apnenec. Ko voda
izhlapi, ostanejo te snovi na laku in se
strdijo v obliki belih kolobarjev. Ti
kolobarji lahko v dolo þenih pogojih
poškodujejo lakirano površino.
Protiukrep
Potrebno je pranje in voskanje vozila po
navodilih v nadaljevanju; pranje odstrani
madeže kisline, vosek pa zaš þiti vrhnji sloj
laka. Ukrep je najbolj u þinkovit, þe je
opravljen kmalu zatem, ko se kolobarji
pojavijo na vozilu.
Luš þenje barve
Opis pojava
Udarci kamnitih drobcev, ki jih dvigajo
spredaj voze þa vozila, ob premajhni
varnostni razdalji poškodujejo lak na
vozilu.
Kako se izogniti luš þenju laka
ýim ve þja je razdalja za spredaj voze þim
vozilom, tem manjša je možnost, da bi
drobci kamenja poškodovali lak na vozilu.
OPOMBA
•Podro þje luš þenja laka je odvisno od
hitrosti vozila. Pri hitrosti 90 km/h je ta
razdalja na primer 50 m.
•Pri nizkih temperaturah je lak vozila
trši. Možnost luš þenja se pove þa.
•Posledica odluš þene barve je rjavenje
plo þevine. Da bi to prepre þili, þim prej
poskrbite za popravilo oluš þenih mest z
korekturnim lakom Mazda po navodilih
v tem poglavju. Nepopravljena oluš þena
mesta imajo za posledico vse ve þje
poškodbe plo þevine zaradi rje in velike
stroške za poznejše popravilo.
Pri uporabi kemi þnih þistil ali polirnih
sredstev preberite in upoštevajte vsa
navodila na nalepkah embalaže, prav tako
upoštevajte morebitna varnostna opozorila
in svarila.
tVzdrževanje laka
Pranje
OPOZORILO
¾Če je stikalna ročica brisalcev v položaju
in stikalna ključavnica v položaju
ON, se bosta brisalca vetrobranskega
stekla morda vklopila tudi v naslednjih
primerih:
¾če se dotaknete ali brišete
vetrobransko steklo nad tipalom s
krpo;
¾če udarite v vetrobransko steklo z roko
ali drugim predmetom z notranje ali
zunanje strani.
Vzdrževanje in nega
Nega vozila
6-56
