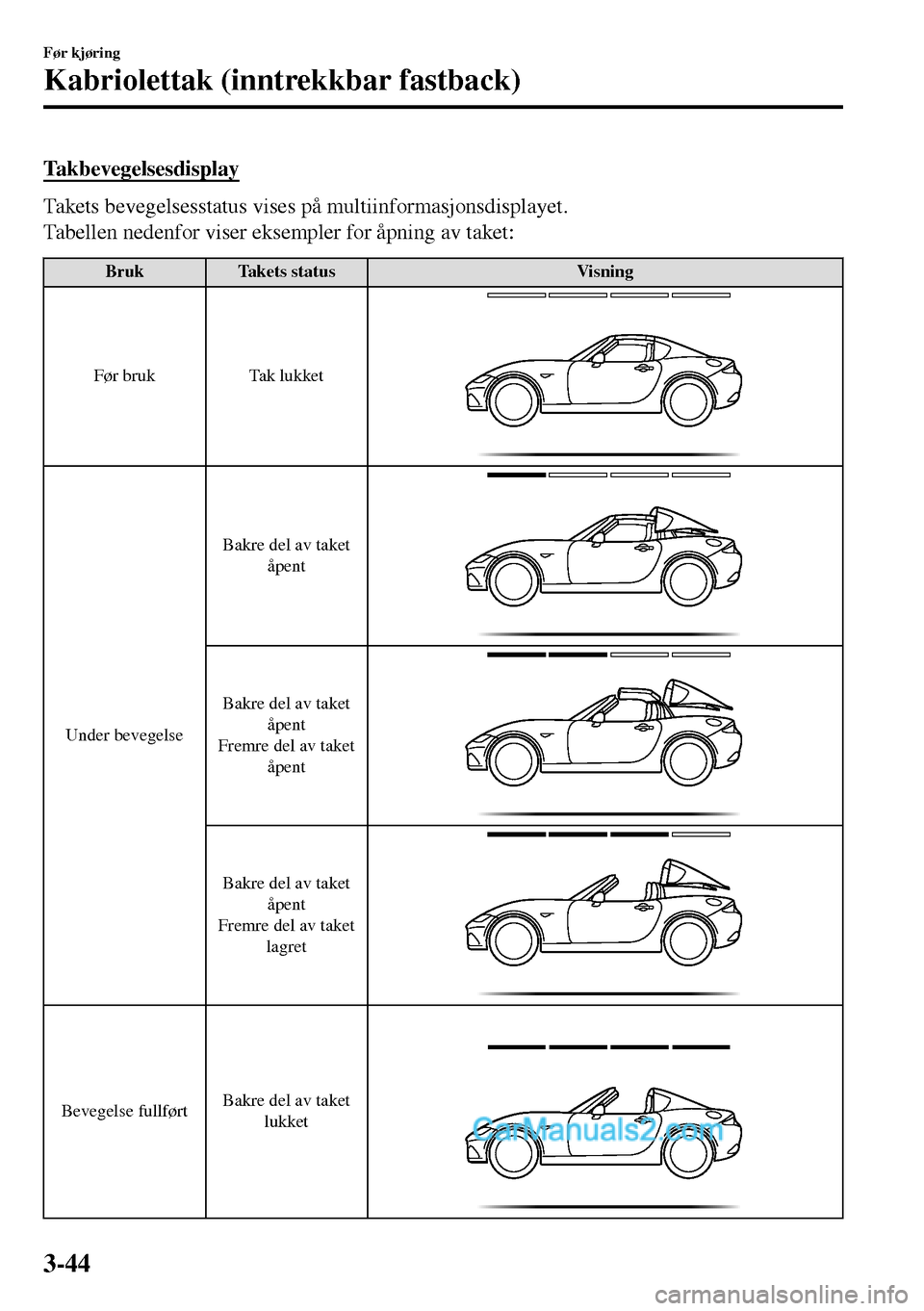

Takbevegelsesdisplay
Takets bevegelsesstatus vises på multiinformasjonsdisplayet.
Tabellen nedenfor viser eksempler for åpning av taket:
Bruk Takets status Visning
Før bruk Tak lukket
Under bevegelseBakre del av taket
åpent
Bakre del av taket
åpent
Fremre del av taket
åpent
Bakre del av taket
åpent
Fremre del av taket
lagret
Bevegelse fullførtBakre del av taket
lukket
Før kjøring
Kabriolettak (inntrekkbar fastback)
3-44

4Under kjøring
Informasjon om sikker kjøring og stopping.
Starte/stanse motoren........................4-4
Tenningslås................................... 4-4
Starte motoren.............................. 4-5
Slå av motoren............................ 4-11
i-stop
*......................................... 4-12
Instrumentpanel og display............ 4-22
Målere og instrumenter...............4-22
Multi-informasjonsdisplay og INFO-
bryter
*......................................... 4-31
Varsel-/indikatorlamper.............. 4-39
Girkasse............................................ 4-45
Manuelt gir................................. 4-45
Bruk av automatisk girkasse.......4-48
Brytere og kontrollenheter............. 4-58
Lysbryter..................................... 4-58
Tåkebaklys
*................................ 4-65
Blinklys.......................................4-66
Vindusvisker og spyler for
frontrute...................................... 4-67
Frontlyktspyler
*.......................... 4-71
Varmetråder i bakruten............... 4-71
Horn............................................ 4-73
Nødblinklys................................ 4-73
Bremse.............................................. 4-75
Bremsesystem............................. 4-75
Nødstoppsignal........................... 4-78
Bakkestarthjelper (HLA)............ 4-78
ABS/TCS/DSC................................. 4-80
Blokkeringsfrie bremser
(ABS)..........................................4-80
Veigrepskontrollsystem
(TCS).......................................... 4-81
Dynamisk stabilitetskontroll
(DSC)..........................................4-82
i-ELOOP.......................................... 4-85
i-ELOOP
*................................... 4-85
Overvåking av
drivstofføkonomi............................. 4-88
Overvåking av
drivstofføkonomi
*.......................4-88
Kjørevalg.......................................... 4-92
Kjørevalg
*.................................. 4-92
Servostyring..................................... 4-94
Servostyring................................4-94
*Noen modeller.4-1

Slå av motoren
ADVARSEL
Ikke stans motoren mens bilen er i
bevegelse:
Å stanse motoren mens bilen er i
bevegelse, for noen annen grunn enn
en nødsituasjon, er farlig. Hvis du
stanser motoren mens bilen beveger
seg, vil det føre til redusert bremseevne
på grunn av at servobremsene blir
borte. Dette kan forårsake en ulykke
og alvorlig personskade.
1. Stans bilen helt.
2.(Manuell girkasse)
Skift til fri og sett på
parkeringsbremsen.
(Automatisk girkasse)
Sett girspaken på P og sett på
parkeringsbremsen.
3. Trykk på startknappen for å slå av
motoren. Tenningens stilling er av.
FORSIKTIG
Når du forlater bilen, må du kontrollere
at startknappen er av.
MERKNAD
•Kjøleviften i motorrommet kan dreie
i et par minutter etter at tenningen er
dreid fra PÅ til AV, uansett om
klimaanlegget er på eller av, for å
kjøle motorrommet raskt ned.
•Hvis systemet registrerer at den
gjenværende batteristrømmen i
nøkkelen er lav når tenningen dreies
fra PÅ til ACC eller AV, vises
følgende.
Skift det ut med et nytt batteri før
nøkkelen blir ubrukelig.
Se Skifte nøkkelbatteri på side 6-32.
(Bil med instrumentpanel av type
A)
En melding vises på displayet i
instrumentpanelet.
(Bil med instrumentpanel av type
B)
KEY-indikatorlampen (grønn) blinker
i omtrent 30 sekunder.
Se Varsel-/indikatorlamper på side
4-39.
•(Automatisk girkasse)
Hvis motoren slås av mens girspaken
er i en annen stilling enn P, veksler
tenningen til ACC.
tNødstopp av motoren
Hvis du trykker kontinuerlig på
startknappen eller trykker raskt på den
flere ganger mens motoren er i gang eller
bilen kjøres, vil motoren bli slått av
umiddelbart. Tenningen skifter til ACC.
Under kjøring
Starte/stanse motoren
4-11

tVarsellampe for i-stop (gul) / Indikatorlampe for i-stop (grønn)
For å sørge for trygg og komfortabel bruk av bilen overvåker i-stop-systemet hva føreren
gjør, miljøet inne i og utenfor bilen samt bilens driftsstatus, og bruker i-stop-varsellampen
(gul) og i-stop-indikatorlampen (grønn) til å informere føreren om diverse advarsler.
MERKNAD
I biler som er utstyrt med midtdisplay, vises operativ status for i-stop i statusdisplayet for
drivstoffovervåkingen.
Se Kontrollstatusdisplay på side 4-90.
i-stop-varsellampe (gul)
Når lampen tennes
•Lampen tennes når tenningen settes i PÅ-stillingen og slukkes når motoren er startet.
•Lampen tennes når det trykkes på AV-bryteren for i-stop og systemet slås av.
•Lampen tennes hvis en av de følgende oppgavene utføres mens motoren er stanset på
tomgang. I disse tilfellene vil motoren av sikkerhetsgrunner ikke starte igjen automatisk.
Start motoren på normal måte.
•Panseret åpnes.
•(Europeisk modell)
Førerens sikkerhetsbelte frigjøres og førerdøren åpnes.
•(Unntatt europeisk modell)
•(Manuell girkasse)
Med girspaken i en annen stilling enn fri, førerens sikkerhetsbelte frigjøres og
førerdøren åpnes.
•(Automatisk girkasse)
Med girspaken i D eller M (ikke i andre gir fast modus), førerens sikkerhetsbelte
frigjøres og førerdøren åpnes.
Under kjøring
Starte/stanse motoren
4-17

Målere og instrumenter
Ty p e A
Type B
Rattbryter (Med multiinformasjonsdisplay)
(Uten multiinformasjonsdisplay) Instrumentpanel
1Speedometer........................................................................................................... side 4-23
2Kilometerteller, trippteller og tripptellervelger...................................................... side 4-23
3Turteller.................................................................................................................. side 4-24
4Kjølevæsketemperaturmåler...................................................................................side 4-25
5Drivstoffmåler........................................................................................................ side 4-25
6Instrumentpanelbelysning...................................................................................... side 4-26
7Utetemperaturmåler................................................................................................ side 4-27
8Display for justerbar fartssperre............................................................................. side 4-27
9Visning av bilhastighet satt av cruisekontroll........................................................ side 4-27
0Kjørecomputer og INFO-bryter............................................................................. side 4-28
AMulti-informasjonsdisplay og INFO-bryter........................................................... side 4-31
Under kjøring
Instrumentpanel og display
4-22

tSpeedometer
Speedometeret indikerer bilens hastighet.
tKilometerteller, trippteller og
tripptellervelger (uten
multiinformasjonsdisplay)
Visningsmodus kan endres fra
kilometerteller til trippteller A til
trippteller B og så tilbake til
kilometerteller ved å trykke på velgeren
når en av dem vises. Den valgte modusen
vil bli vist.

Trykk på
valgbryteren Trykk på
valgbryteren
Trykk på
valgbryteren Kilometerteller
Trippteller A
Trippteller B
Valgbryter
MERKNAD
Når tenningen settes på ACC- eller av,
kan ikke kilometertelleren eller
tripptellerne vises, men et trykk på
velgeren kan ved en feiltakelse skifte
tripptellere eller nullstille dem i løpet
av en ti-minuttersperiode i følgende
tilfeller:
•Etter at tenningen er satt til av fra
ON.
•Etter at førerdøren er blitt åpnet.
Kilometerteller
Kilometertelleren måler den samlede
distansen som bilen er blitt kjørt.
Trippteller
Tripptelleren kan måle den samlede
distansen av to turer. Den ene måles på
trippteller A og den andre på trippteller B.

For eksempel kan A måle distansen fra
startstedet og trippteller B distansen fra
der tanken ble fylt.

Når trippteller A velges, vil det å trykke på
velgeren igjen innen et sekund skifte til
trippteller B.

Når trippteller A velges, vises TRIP A.
Når trippteller B velges, vises TRIP B.

Tripptelleren måler den samlede distansen
bilen har kjørt inntil telleren blir nullstilt
igjen. Gå tilbake til “0,0” ved å trykke på
og holde på velgeren i ett sekund eller
lenger. Bruk denne måleren til å måle
lengden på turer og til å måle
drivstofforbruket.
Under kjøring
Instrumentpanel og display
4-23

MERKNAD
•(Biler med type B / type C
stereoanlegg)
Hvis drivstofføkonomidata nullstilles
ved bruk av
drivstofføkonomiovervåkeren, eller
hvis trippteller A nullstilles med
tripptelleren når funksjonen som
synkroniserer
drivstofføkonomiovervåkeren og
tripptelleren er på, nullstilles
drivstofføkonomidata og trippteller A
samtidig.
Se Drivstofføkonomiovervåking på
side 4-88.
•Bare tripptellerne måler i tiendedels
kilometer.
•Målet for turene vil bli slettet når:
•Strømforsyningen avbrytes (røket
sikring eller frakoplet batteri).
•Bilen kjøres mer enn 9 999,9 km.
tTurteller
Turtelleren viser motorens
omdreiningshastighet i tusen omdreininger
per minutt (o/min).
FORSIKTIG
Ikke la motoren gå så fort at turtelleren
kommer i den RØDE SONEN.
Dette kan føre til alvorlig skade på
motoren.

*1Området varierer avhengig målertypen. *
1Skravert felt
*
1Rød sone
MERKNAD
Når turtellernålen kommer inn i det
STRIPEDE FELTET, indikerer det til
føreren at det må skiftes gir før den når
det RØDE FELTET.
Under kjøring
Instrumentpanel og display
4-24

tTe m p e r a t u r m å l e r f o r
motorkjølevæske (uten
multiinformasjonsdisplay)
Viser motorens kjølevæsketemperatur.
FORSIKTIG
Hvis varsellampen for høy
kjølevæsketemperatur (rød) tennes, er
det en mulighet for overoppheting.
Parker bilen på et sikkert sted og
gjennomfør nødvendige tiltak. Hvis du
fortsetter å kjøre bilen, kan motoren bli
skadet.
Se Overoppheting på side 7-23.
MERKNAD
•Under normal kjøring stabiliserer
kjølevæsken i motoren seg på en
temperatur på eller under 100 °C, og
måleren viser et området under
100 °C.
•Hvis belastningen på motoren øker
og temperaturen til kjølevæsken i
motoren øker til over 100 °C, viser
måleren motorens
kjølevæsketemperatur.
tDrivstoffmåler (uten
multiinformasjonsdisplay)
Drivstoffmåleren viser omtrentlig hvor
mye drivstoff som er igjen på tanken når
tenningen skrus PÅ. Vi anbefaler at du
holder tanken over 1/4 full.

Full
1/4 full
To m
Hvis varsellampen for lavt drivstoffnivå
eller drivstoffnivået er meget lavt, må du
fylle drivstoff så snart som mulig.
Se Varselindikator/varsellamper på side
4-39.
Under kjøring
Instrumentpanel og display
4-25

MERKNAD
•Etter påfylling kan det ta litt tid før
indikatoren stabiliserer seg. I tillegg
kan det hende at indikatoren viser litt
feil ved kjøring i svinger eller bakker,
ettersom drivstoffet forflytter seg i
tanken.
•Displayet som viser en fjerdedel eller
mindre gjenværende drivstoff, har
flere segmenter for å vise det
gjenværende drivstoffnivået i større
detalj.
•Pilens retning () viser at tankluken
er på venstre side av bilen.
ttInstrumentpanelbelysning
Når parkeringslysene slås på med
tenningsbryteren PÅ, dimmes lysstyrken
til instrumentpanelet.
MERKNAD
Når parkeringslysene slås på, tennes
parkeringslysindikatorlampen på
instrumentpanelet.
Se Frontlys på side 4-58.
Lysstyrken på instrumentpanelet og
belysningen av instrumentpanelet kan
reguleres ved å dreie på knappen.
•Lysstyrken reduseres ved å dreie
knappen mot venstre. Det høres en
pipetone når knappen har blitt dreid til
maksimal dimmestilling.
•Lysstyrken økes ved å dreie knappen
mot høyre.
Dimmet
Skarpt
Funksjon for å slå av
belysningsdimmeren
Belysningsdimmeren kan slås av ved å
dreie instrumentpanelets belysningsknapp
mot høyre inntil det høres en pipetone,
mens instrumentpanelet er dimmet med
tenningsbryteren PÅ. Hvis synligheten til
instrumentpanelet er redusert fordi det
blendes av omliggende lys, bør du slå av
belysningsdimmeren.
MERKNAD
•Når belysningsdimmeren slås av, kan
ikke instrumentpanelet bli dimmet
selv om parkeringslysene slås på.
•Når belysningsdimmeren slås av,
skifter skjermen i midtdisplayet til
konstant visning av dagslysskjermen.
Under kjøring
Instrumentpanel og display
4-26

tUtetemperatur (uten
multiinformasjonsdisplay)
Når tenningen skrus PÅ, vises
utetemperaturen.
MERKNAD
Under følgende forhold kan
utetemperaturen som vises, skille seg
fra den faktiske utetemperaturen
avhengig av omgivelsene og
bilforholdene:
•Markant kalde eller varme
temperaturer.
•Plutselige endringer i utetemperatur.
•Bilen er parkert.
•Bilen kjøres i lav hastighet.
Endre temperaturenheten for
utetemperaturdisplayet (biler med type
B/C)
Utetemperaturenheten kan skiftes mellom
Celsius og Fahrenheit.
Innstillingene kan endres ved bruk av
skjermen på midtdisplayet.
Se Persontilpasningsfunksjoner på side
9-10.
MERKNAD
Når temperaturenheten som vises i
utetemperaturdisplayet er endret,
endres samtidig temperaturenheten som
vises i kjølevæsketemperaturdisplayet.
Utetemperaturadvarsel*
Når utetemperaturen er lav, blinker
indikatorlampen og et lydsignal høres for å
varsle føreren om muligheten for isete
veier.
Hvis utetemperaturen er under ca 4 °C,
blinker utetemperaturmåleren og
-merket
i omtrent ti sekunder og en pipetone høres
en gang.
MERKNAD
Hvis utetemperaturen er under –20 °C,
gis det ingen pipetone. Men
-merket
lyser.
ttDisplay for justerbar fartssperre
(uten multiinformasjonsdisplay)
*
Status for innstillingen av den justerbare
fartssperren vises.

tBilhastighet satt av cruisekontroll
(uten multiinformasjonsdisplay)
*
Bilhastigheten forhåndsinnstilt ved bruk
av cruisekontrollen vises.

(Europeisk modell)
(Unntatt europeisk modell)
Under kjøring
Instrumentpanel og display
*Noen modeller.4-27
