Beltestrammer og
systemer for
belastningsbegrensning
For best mulig beskyttelse er
sikkerhetsbeltene for føreren og
passasjeren utstyrt med beltestrammer og
systemer for belastningsbegrensning. Du
må bruke sikkerhetsbeltet på riktig måte
for at disse systemene fungerer som de
skal.

Beltestrammere:
Når en kollisjon registreres, utløses
forstrammerne samtidig med
kollisjonsputene.

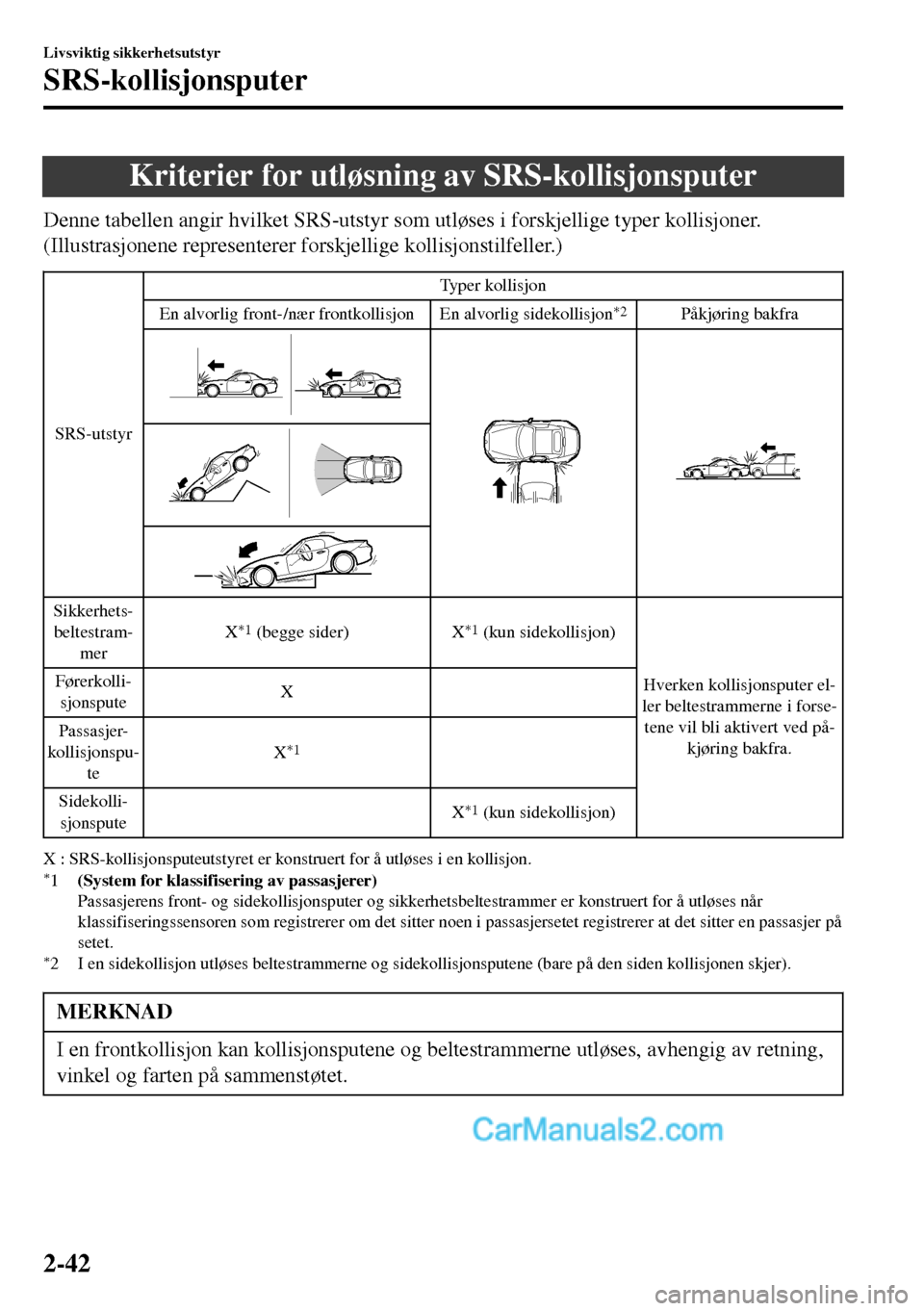

Du finner detaljer om utløsning i avsnittet
Kriterier for utløsning av
SRS-kollisjonsputer (side 2-42).
Beltestrammerne tar raskt opp slakken i
sikkerhetsbeltene foran når
kollisjonsputene blåses opp.
Kollisjonsputene og beltestrammerne må
skiftes ut etter hver gang de er blitt utløst.
En systemsvikt eller feilaktige
driftsforhold indikeres av et varsel.
Se Varsel-/indikatorlamper på side 4-39.
Se Varseltone for kollisjonsputer og
beltestrammere på side 7-48.
(Med system for klassifisering av
passasjerer)
I tillegg er beltestrammersystemet for
passasjeren, i likhet med front- og
sidekollisjonsputen for fører og passasjer,
konstruert for å bare utløses når
klassifiseringssensoren registrerer at det
sitter en passasjer i passasjersetet.
Du finner detaljer i avsnittet
klassifiseringssensoren som registrerer om
noen sitter i passasjersetet (side 2-45).

Belastningsgrenser:
Systemet for belastningsbegrensning
slipper ut beltet på en kontrollert måte for
å redusere beltetrykket på passasjerens
brystkasse. Selv om den største
belastningen på et sikkerhetsbelte skjer i
frontkollisjoner, har
belastningsbegrenseren en automatisk
mekanisk funksjon som kan aktiveres i
enhver kollisjonsmodus med tilstrekkelig
passasjerbevegelse.
Selv om beltestrammerne ikke er utløst,
må belastningsbegrenseren kontrolleres av
et verksted. Vi anbefaler et autorisert
Mazda-verksted.
ADVARSEL
Bruk sikkerhetsbeltene bare som
anbefalt i denne eierhåndboken:
Feil plassering av førerens og
forsetepassasjerens sikkerhetsbelter er
farlig. Uten riktig plassering kan ikke
forstrammer- og systemene for
belastningsbegrensning gi tilstrekkelig
beskyttelse i en ulykke og dette kan
føre til alvorlig personskade. Du
finner flere opplysninger om bruk av
sikkerhetsbelte under “Festing av
sikkerhetsbelter” (side 2-10).
Livsviktig sikkerhetsutstyr
Sikkerhetsbeltesystemer
2-12

Forholdsregler for barneseter
Mazda anbefaler på det sterkeste å bruke barneseter for barn som er små nok til å bruke
dem.

Mazda anbefaler bruk av et originalt Mazda-barnesete eller et som er i samsvar med
UNECE
*1 44-forskriften. Hvis du ønsker å kjøpe et originalt Mazda-barnesete, kan du
kontakte en autorisert Mazda-forhandler.
Du bør sjekke om det er lokale lover med spesifikke krav angående barn som er passasjerer i
din bil.
*1 UNECE står for United Nations Economic Commission for Europe (FNs økonomiske
kommisjon for Europa).

Uansett hvilket barnesete du vurderer, bør du velge det som passer best for barnets alder og
størrelse, følge loven og følge instruksene som følger med barnesetet.

Et barn som har vokst ut av barnesetet må bruke sikkerhetsbelte, både over hoften og
skulderen. Hvis skulderbeltet krysser halsen eller ansiktet, må barnet flyttes nærmere midten
av bilen.

Et bakovervendt barnesete må ALDRI brukes i passasjersetet når kollisjonsputesystemet er
aktivert.

(Med system for klassifisering av passasjerer)
For å redusere faren for personskader forårsaket av utløsing av passasjerkollisjonsputen,
fungerer klassifiseringssensoren for passasjersetet som en del av tilleggssikkerhetssystemet.
Dette systemet deaktiverer front- og sidekollisjonsputene for passasjeren og dessuten
beltestrammersystemet for passasjersetet når AV-indikatorlampen som viser at
kollisjonsputen er deaktivert, lyser.

Når et spedbarn eller lite barn sitter i passasjersetet, slår systemet av front- og
sidekollisjonsputene for passasjeren samt beltestrammersystemet, så du må kontrollere at
AV-indikatorlampen som viser at kollisjonsputen er deaktivert, lyser.

Du finner detaljer i avsnittet "Klassifiseringssensoren som registrerer om noen sitter i
passasjersetet" (side 2-45).
Livsviktig sikkerhetsutstyr
Barnesete
2-14

Under visse forhold er det farlig å sette et barn i et barnesete på passasjersetet (med
system for klassifisering av passasjerer):
Bilen er utstyrt med en klassifiseringssensor som registrerer om det sitter en passasjer i
setet. Selv med en klassifiseringssensor som registrerer om det sitter en passasjer i
setet, hvis du må bruke et passasjersete for et barn, under følgende forhold øker bruk
av barnesete på passasjersetet faren for at passasjerkollisjonsputen utløses og påfører
barnet alvorlig skade eller dreper det.
•AV-indikatorlampen som viser at passasjerkollisjonsputen er deaktivert, lyser ikke
n

Ikke heng nett, kartholdere eller ryggputer med sideremmer på setene. Du må aldri
bruke setetrekk på setene. Sidekollisjonsputemodulene i setene må kunne utløses fritt i
tilfelle av en sidekollisjon.
Du må ikke berøre komponentene i tilleggssikkerhetssystemet etter at kollisjonsputene
er blåst opp:
Berøring av komponentene i tilleggssikkerhetssystemet etter at kollisjonsputene er
blåst opp er farlig. De er meget varme rett etter oppblåsing. Du kan få forbrenninger.
Du må aldri montere utstyr foran på bilen:
Montering av utstyr foran på bilen, som for eksempel vernestang (kufanger, dyttestang
osv.), snøplog eller vinsj er farlig. Det kan påvirke sensorsystemet for kollisjonsputene.
Dette kan føre til at kollisjonsputene blåses opp uventet eller det kan forhindre
kollisjonsputene fra å bli blåst opp i en ulykke. Passasjerer kan få alvorlige skader.
Opphenget må ikke modifiseres:
Modifisering av bilens fjæring er farlig. Hvis bilens bakkeklaring eller oppheng
modifiseres, vil bilen ikke være i stand til å oppdage en kollisjon på en nøyaktig måte
og dette kan føre til feil eller uventet utøsing av kollisjonsputene og mulighet for
alvorlige skader.
En dør må ikke modifiseres eller brukes med ureparert skade. Få alltid et
ekspertverksted, vi anbefaler et autorisert Mazda-verksted, til å undersøke en skadet
dør:
Det er farlig å modifisere en dør eller bruke den med ureparert skade. Hver dør har en
sidekollisjonssensor, som er en komponent i det supplerende sikkerhetssystemet. Hvis
det bores hull i en dør, hvis en dørhøyttaler fjernes, eller hvis en skadet dør ikke blir
reparert, kan sensoren bli negativt påvirket, noe som kan forårsake at den ikke
registrerer trykket fra et sammenstøt i en sidekollisjon. Hvis en sensor ikke registrerer
en sidekollisjon på korrekt måte, kan det hende sidekollisjonsputene og
beltestrammerne i setet ikke fungerer som de skal, noe som kan føre til alvorlig skade
på passasjerene.
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-34

Det supplerende sikkerhetssystemet må ikke modifiseres:
Modifisering av komponentene eller ledningene i det supplerende sikringssystemet er
farlig. Du kan aktivere det ved et uhell eller gjøre det ubrukelig. Ikke foreta noen
modifiseringer av det supplerende sikringssystemet. Dette inkluderer montering av
lister, skilt eller andre ting over kollisjonsputemodulene. Det inkluderer også
montering av ekstra elektrisk utstyr på eller nær systemkomponenter eller ledninger. Et
ekspertverksted, vi anbefaler et autorisert Mazda-verksted, kan foreta fjerning og
installering av seter med den spesielle omhu som er påkrevd. Det er viktig å beskytte
kollisjonsputeledninger og -koblinger for å sikre at putene ikke utløses ved et uhell og
at klassifiseringssystemet som registrerer om det sitter noen i passasjersetet og setene
opprettholder en uskadet kobling til kollisjonsputene.
Det må ikke legges bagasje eller andre gjenstander under setene:
Plassering av bagasje eller andre gjenstander under setene er farlig. Komponentene
som er viktige for det supplerende sikkerhetssystemet, kan bli skadet, og hvis det
oppstår en sidekollisjon, kan det hende at de aktuelle kollisjonsputene ikke utløses, noe
som kan føre til dødsfall eller alvorlig personskade. For å forhindre skade på
komponentene som er viktige for det supplerende sikkerhetssystemet, må det ikke
plasseres bagasje eller andre gjenstander under setene.
Ikke bruk en bil med skadde komponenter i kollisjonspute/beltestrammersystemet:
Brukte eller skadde komponenter i kollisjonspute- eller beltestrammersystemene må
skiftes ut etter en kollisjon hvor de har blitt utløst. Bare et verksted, vi anbefaler et
autorisert Mazda-verksted, kan vurdere disse systemene for å fastslå om de vil fungere
under en påfølgende ulykke. Å kjøre med en utløst eller skadet kollisjonspute eller
beltestrammerenhet vil ikke gi deg den nødvendige beskyttelsen ved en påfølgende
kollisjon, noe som kan føre til alvorlig personskade eller dødsfall.
Interne kollisjonsputedeler må ikke fjernes:
Fjerning av komponenter som seter, instrumentpanel eller ratt som har
kollisjonsputedeler eller -sensorer er farlig. Disse delene inneholder vesentlige
kollisjonsputekomponenter. Kollisjonsputen kan bli utløst ved et uhell og forårsake
alvorlig skade. La alltid et autorisert Mazda-verksted fjerne disse delene.
Kollisjonsputesystemet må kastes på en forsvarlig måte:
Feil deponering av en kollisjonspute eller skraping av en bil med aktive kollisjonsputer
kan være særdeles farlig. Med mindre alle sikkerhetsprosedyrene følges, kan det føre
til skade. Få et verksted, vi anbefaler et autorisert Mazda-verksted, til å kaste
kollisjonsputesystemet på en forsvarlig måte eller til å skrape en bil som er utstyrt med
kollisjonsputesystem.
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-35

(Uten system for klassifisering av passasjerer)

Trykkpumper og kollisjonsputer for fører/passasjer
Kollisjonssensorer og diagnosemodul (SAS-enhet)
Sikkerhetsbeltestrammere (side 2-12)
Sensorer for frontkollisjonsputer
Sidekollisjonssensorer
Varsellampe for systemet for kollisjonsputer/sikkerhetsbeltestrammerne (side 4-39)
Sidetrykkpumper og -kollisjonsputer
Deaktiveringsindikatorlampe for kollisjonsputen for passasjeren* (side 2-45)
Klassifiseringssensor som registrerer om det sitter noen i setet* (side 2-45)
Klassifiseringsmodul for registrering av om det sitter noen i passasjersetet*
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-38*Noen modeller.

Hvordan SRS-kollisjonsputene fungerer
Din Mazda er utstyrt med følgende typer SRS-kollisjonsputer. SRS-kollisjonsputene er
konstruert for å fungere sammen med sikkerhetsbeltene slik at skader fra en ulykke
reduseres.
SRS-kollisjonsputene er konstruert for å gi ekstra beskyttelse for passasjerer i tillegg til
sikkerhetsbeltets funksjoner. Bruk alltid sikkerhetsbeltet på riktig måte.
tSikkerhetsbeltestrammere
Sikkerhetsbeltestrammerne er konstruert for å utløses i moderate eller alvorlige front- eller
nær frontkollisjoner.
I tillegg, under en sidekollisjon, utløses beltestrammerne på den siden som kollisjonen skjer
på. Beltestrammerne fungerer forskjellig avhengig av hvilke typer kollisjonsputer bilen er
utstyrt med. Se Kriterier for utløsning av SRS-kollisjonsputer (side 2-42) for flere
opplysninger om hvordan beltestrammerne brukes.
tFørerkollisjonspute
Førerkollisjonsputen sitter i rattet.
Når kollisjonssensorene oppdager en frontkollisjon med større enn moderat styrke, blåses
førerkollisjonsputen raskt opp for å hjelpe til å redusere skade, i hovedsak på førerens hode
eller brystkasse, som forårsakes ved at rattet treffes.
Du finner flere opplysninger om utløsning av kollisjonsputene i “Kriterier for utløsning av
SRS-kollisjonsputer” (side 2-42).
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-39

tPassasjerkollisjonspute
Passasjerkollisjonsputen sitter i instrumentpanelet foran passasjersetet.
Oppblåsningsmekanismen for passasjerens kollisjonspute er den samme som
førerkollisjonsputen.
Du finner flere opplysninger om utløsning av kollisjonsputene i “Kriterier for utløsning av
SRS-kollisjonsputer” (side 2-42).
(Med system for klassifisering av passasjerer)
I tillegg er passasjerkollisjonsputen er konstruert for å bare utløses når
klassifiseringssensoren registrerer at det sitter en passasjer i passasjersetet. Du finner
detaljer i avsnittet klassifiseringssystemet som registrerer om noen sitter i passasjersetet
(side 2-45).
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-40

tSidekollisjonsputer
Sidekollisjonsputene sitter i yttersiden av seteryggene.
Når kollisjonssensorene oppdager en sidekollisjon som er kraftigere enn moderat, blåser
systemet opp sidekollisjonsputene bare på den siden der bilen ble truffet.
Sidekollisjonsputene blåses raskt opp for å redusere skade på førerens eller passasjerens
hode og brystkasse forårsaket av å treffe innvendige deler, som dører og vinduer.
Du finner flere opplysninger om utløsning av kollisjonsputene i “Kriterier for utløsning av
SRS-kollisjonsputer” (side 2-42).
(Med system for klassifisering av passasjerer)
I tillegg er passasjersidekollisjonsputen er konstruert for å bare utløses når
klassifiseringssensoren registrerer at det sitter en passasjer i passasjersetet. Du finner
detaljer i avsnittet klassifiseringssystemet som registrerer om noen sitter i passasjersetet
(side 2-45).

ttVarsellampe/signal
En systemsvikt eller feilaktige driftsforhold indikeres av et varsel.
Se Varsel-/indikatorlamper på side 4-39.
Se Varsellyd aktivert på side 7-48.
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-41

Kriterier for utløsning av SRS-kollisjonsputer
Denne tabellen angir hvilket SRS-utstyr som utløses i forskjellige typer kollisjoner.
(Illustrasjonene representerer forskjellige kollisjonstilfeller.)
SRS-utstyrTyper kollisjon
En alvorlig front-/nær frontkollisjon
En alvorlig sidekollisjon
*2Påkjøring bakfra
Sikkerhets-
beltestram-
merX*1 (begge sider) X*1 (kun sidekollisjon)
Hverken kollisjonsputer el-
ler beltestrammerne i forse-
tene vil bli aktivert ved på-
kjøring bakfra. Førerkolli-
sjonsputeX
Passasjer-
kollisjonspu-
teX
*1
Sidekolli-
sjonsputeX*1 (kun sidekollisjon)
X : SRS-kollisjonsputeutstyret er konstruert for å utløses i en kollisjon.*1(System for klassifisering av passasjerer)
Passasjerens front- og sidekollisjonsputer og sikkerhetsbeltestrammer er konstruert for å utløses når
klassifiseringssensoren som registrerer om det sitter noen i passasjersetet registrerer at det sitter en passasjer på
setet.
*2 I en sidekollisjon utløses beltestrammerne og sidekollisjonsputene (bare på den siden kollisjonen skjer).
MERKNAD
I en frontkollisjon kan kollisjonsputene og beltestrammerne utløses, avhengig av retning,
vinkel og farten på sammenstøtet.
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-42
