2–51
Belangrijke veiligheidsuitrusting
SRS airbags
Criteria voor SRS airbag activering
Deze tabel geeft de betreffende SRS uitrusting aan die afhankelijk van het type botsing
geactiveerd wordt.
(De illustraties tonen representatieve voorbeelden van botsingen.)
SRS uitrusting Typen botsing
Een ernstige frontale/bijna frontale
botsing Een ernstige
zijdelingse botsing
*2 Een botsing aan de
achterzijde
Veiligheidsgordelvoorspanner X *1 (beide zijden) X *1 (enkel zijde van
botsing)
Bij een botsing
aan de achterzijde
wordt geen airbag en
veiligheidsgordelvoorspanner
geactiveerd.
Bestuurdersairbag X
Passagiersairbag X
*1
Zij-airbag X *1 (enkel zijde van
botsing)
X: De SRS airbaguitrusting is bestemd om bij een botsing geactiveerd te worden.
*1 (Inzittende passagier detectiesysteem)
De voor- en zij-airbags van de passagierszitting en de voorspanner van de veiligheidsgordel zijn geconstrueerd
om te worden geactiveerd wanneer de inzittende passagier detectiesensor bespeurt dat een passagier op de
passagierszitting heeft plaatsgenomen.
*2 Bij een zijdelingse botsing worden de voorspanners van de veiligheidsgordels en de zij-airbags geactiveerd
(enkel aan de zijde waar zich de botsing voordoet).
OPMERKING
Bij een frontale zijdelingse botsing, is het mogelijk dat alle uitgeruste airbags en
voorspanners geactiveerd worden, afhankelijk van de richting, hoek en snelheid van
impact.


2–52
Belangrijke veiligheidsuitrusting
SRS airbags
Beperkingen van de SRS airbag
Bij ernstige botsingen zoals die hierboven beschreven onder “Criteria voor SRS airbag
activering” zal de betreffende SRS airbaguitrusting geactiveerd worden. Echter bij bepaalde
botsingen bestaat de kans dat de uitrusting niet geactiveerd wordt, afhankelijk van het type
botsing en de ernst ervan.
Beperkingen ten aanzien van de detectie van frontale/bijna frontale botsingen:
In de volgende illustraties worden voorbeelden gegeven van frontale/bijna frontale
botsingen die mogelijk niet als ernstig genoeg bespeurd worden om de SRS airbaguitrusting
te activeren.
Botsingen tegen bomen of palenFrontale zijdelingse botsing
Kopstaartbotsingen of rijden onder de laadklep
van een vrachtauto


2–53
Belangrijke veiligheidsuitrusting
SRS airbags
Beperkingen ten aanzien van de detectie van zijdelingse botsingen:
In de volgende illustraties worden voorbeelden gegeven van zijdelingse botsingen die
mogelijk niet als ernstig genoeg bespeurd worden om de SRS airbaguitrusting te activeren.
Zijdelingse botsingen tegen bomen of palenZijdelingse botsingen met tweewielige voertuigen
Kantelen


2–54
Belangrijke veiligheidsuitrusting
SRS airbags
*Bepaalde modellen.
Inzittende passagier detectiesysteem *
Lees eerst nauwkeurig “Voorzorgsmaatregelen betreffende het aanvullende
beveiligingssysteem (SRS)” (pagina 2-39 ).
Inzittende passagier detectiesensor
Uw auto is uitgerust met een inzittende passagier detectiesensor als onderdeel van het
aanvullende beveiligingssysteem. Deze sensor is ingebouwd in het zitkussen van de
passagierszitting. Deze sensor meet de elektrostatische capaciteit van de passagierszitting.
De SAS eenheid is geconstrueerd om te voorkomen dat de voor- en zij-airbags en het
systeem van de veiligheidsgordelvoorspanner van de passagierszitting worden geactiveerd
als het airbag-uitgeschakeld OFF-indicatielampje van de passagiersairbag gaat branden.
Om de kans op letsel veroorzaakt door het activeren van de passagiersairbag te verminderen,
schakelt het systeem de voor- en zij-airbags van de passagierszitting en ook het systeem van
de veiligheidsgordelvoorspanner uit wanneer het airbag-uitgeschakeld OFF-indicatielampje
van de passagiersairbag gaat branden. Zie onderstaande tabel voor de omstandigheden
waarbij het airbag-uitgeschakeld indicatielampje van de passagiersairbag gaat branden.
Dit systeem schakelt de voor- en zij-airbags van de passagierszitting en ook het systeem
van de veiligheidsgordelvoorspanner uit, dus controleer dat het airbag-uitgeschakeld
indicatielampje van de passagiersairbag brandt overeenkomstig onderstaande tabel.
Het waarschuwingslampje van het systeem van airbag/veiligheidsgordelvoorspanner gaat
knipperen en het airbag-uitgeschakeld OFF-indicatielampje van de passagiersairbag gaat
branden in het geval er een defect is in de sensoren. Als dit gebeurt, zullen de voor- en zij-
airbags van de passagierszitting en het systeem van de veiligheidsgordelvoorspanner niet
geactiveerd worden.
Passagiersairbag-uitgeschakeld indicatielampjes
Deze indicatielampjes gaan branden om u er aan te herinneren dat de voor- en zij-airbags
van de passagierszitting en het systeem van de veiligheidsgordelvoorspanner tijdens een
botsing niet geactiveerd zullen worden.
Als de inzittende passagier detectiesensor in orde is, zullen beide indicatielampjes gaan
branden wanneer het contact op ON gezet wordt. De lampjes zullen na enkele seconden
uitgaan. Vervolgens zullen de indicatielampjes onder de volgende condities branden of
uitgaan:


2–55
Belangrijke veiligheidsuitrusting
SRS airbags
Tabel voor aan/uit conditie van airbag-uitgeschakeld indicatielampje van
passagiersairbag
Conditie bespeurd door
systeem van inzittende
passagier detectiesensor Indicatielampje van de
deactiveringsschakelaar
van de passagiersairbag Voor- en zij-airbags
van passagierszitting Systeem van
veiligheidsgordelvoorspanner
van passagierszitting
Leeg (niet bezet)
Uitgeschakeld Uitgeschakeld
Er bevindt zich een kind in
een kinderzitje
*1 Uitgeschakeld Uitgeschakeld
Volwassene
*2Deze worden na een
korte periode van tijd
uitgeschakeld. Gereed Gereed
*1 Het is mogelijk dat de inzittende passagier detectiesensor een kind dat op de zitting, in een kinderstoeltje of op
een peuterzitje zit niet bespeurt, afhankelijk van de lengte van het kind en de zithouding.
*2 Als een kleine volwassene op de passagierszitting plaatsneemt, is het mogelijk dat afhankelijk van de fysieke
kenmerken van de persoon de sensoren de persoon als een kind detecteren.
Als beide airbag-uitgeschakeld indicatielampjes van de passagiersairbag niet gedurende
een bepaalde tijd gaan branden wanneer het contact op ON wordt gezet of als deze
niet gaan branden zoals aangegeven in de tabel voor de aan/uit conditie van het airbag-
uitgeschakeld indicatielampje van de passagiersairbag, niet toestaan dat een inzittende op
de passagierszitting plaatsneemt en zo spoedig mogelijk contact opnemen met een of¿ ciële
Mazda reparateur. De kans bestaat dat het systeem in het geval van een aanrijding niet
correct werkt.


2–56
Belangrijke veiligheidsuitrusting
SRS airbags
WAARSCHUWING
Laat niet een inzittende op de passagierszitting plaatsnemen in een houding die het voor
de inzittende passagier detectiesensor moeilijk maakt de inzittende correct te bespeuren:
Zitten op de passagierszitting in een houding die het voor de inzittende passagier
detectiesensor moeilijk maakt de inzittende correct te bespeuren is gevaarlijk. Als
de inzittende passagier detectiesensor de inzittende die zich op de passagierzitting
bevindt niet correct kan bespeuren, is het mogelijk dat de voor- en zij-airbags van de
passagierszitting en het systeem van de veiligheidsgordelvoorspanner niet in werking
treden (niet-geactiveerd) worden of dat deze abusievelijk in werking treden (geactiveerd)
worden. De passagier heeft dan niet de aanvullende beveiliging van de airbags of het
abusievelijk in werking treden (activering) van de airbags zou ernstig of dodelijk letsel
kunnen veroorzaken.
Onder de volgende condities kan de inzittende passagier detectiesensor een passagier
die zich op de passagierszitting bevindt niet correct bespeuren en kan de activering/niet-
activering van de airbags niet geregeld worden zoals aangegeven in de tabel voor de
aan/uit conditie van het airbag-uitgeschakeld indicatielampje van de passagiersairbag.
Bijvoorbeeld:

 Een passagier zit zoals getoond in de volgende afbeelding:


2–57
Belangrijke veiligheidsuitrusting
SRS airbags
WAARSCHUWING
  Het zitkussen van de passagierszitting wordt omhoog geduwd door bagage of
andere voorwerpen die zijn geplaatst onder de passagierszitting of tussen de
passagierszitting en de bestuurdersstoel.
  Er is een voorwerp, zoals een kussen, geplaatst op de passagierszitting of tussen de
rug van de passagier en de rugleuning.
  Er is een zittinghoes over de passagierszitting geplaatst.
 Er is bagage of er zijn andere voorwerpen op de zitting geplaatst waarop het
kinderzitje is geïnstalleerd.
  De zitting is afgewassen.
 Er is vloeistof op de zitting gemorst.
 De passagierszitting is naar achteren geschoven en drukt tegen bagage of andere
voorwerpen aan die erachter zijn geplaatst.
  Er is bagage of er zijn andere voorwerpen geplaatst tussen de passagierszitting en de
bestuurdersstoel.
  Er is een elektrisch apparaat op de passagierszitting geplaatst.
 Er is een extra elektrisch apparaat, zoals een zittingverwarmer, bovenop de
passagierszitting geïnstalleerd.
De systemen van voor- en zij-airbags van de passagierszitting en de
veiligheidsgordelvoorspanner worden uitgeschakeld als het airbag-uitgeschakeld OFF-
indicatielampje van de passagiersairbag gaat branden.
OPGELET
  Om er zeker van te zijn dat de voor-airbag juist wordt geactiveerd en beschadiging van
de sensor in het zitkussen wordt voorkomen:



 Plaats geen scherpe voorwerpen op het zitkussen of laat er geen zware bagage op
achter.



 Mors geen vloeistoffen op of onder de zittingen.


 Let altijd op de volgende punten om er voor te zorgen dat de sensoren goed kunnen
functioneren:



 Stel de zittingen zover mogelijk naar achteren af, ga altijd rechtop tegen de
rugleuningen te zitten en maak op de juiste wijze gebruik van de veiligheidsgordels.



 Als u uw kind meeneemt op de passagierszitting, het kinderzitje goed vastmaken en
de passagierszitting zover mogelijk naar achteren schuiven binnen de positie waarin
het kinderzitje kan worden geïnstalleerd.

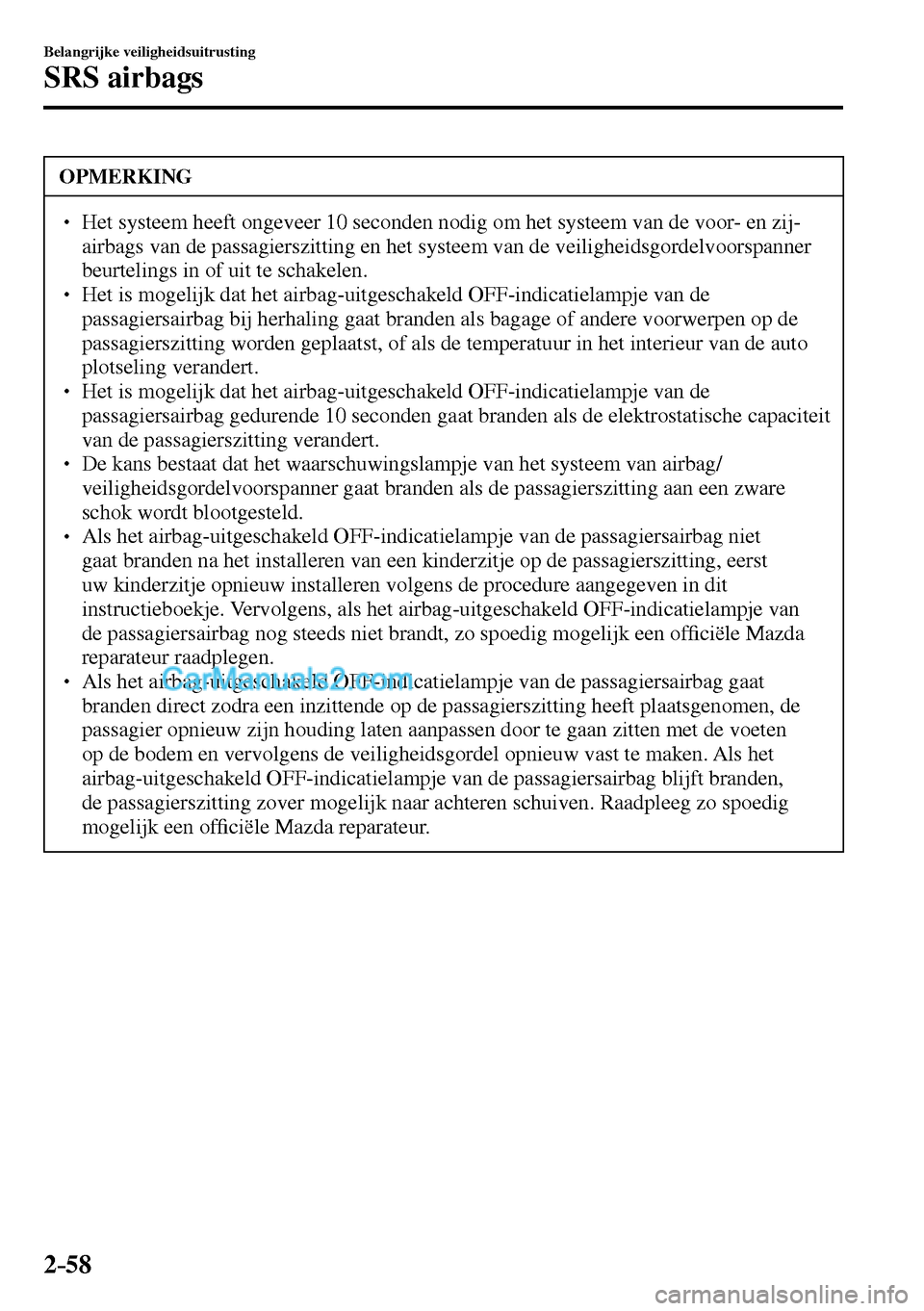

2–58
Belangrijke veiligheidsuitrusting
SRS airbags
OPMERKING
  Het systeem heeft ongeveer 10 seconden nodig om het systeem van de voor- en zij-
airbags van de passagierszitting en het systeem van de veiligheidsgordelvoorspanner
beurtelings in of uit te schakelen.
  Het is mogelijk dat het airbag-uitgeschakeld OFF-indicatielampje van de
passagiersairbag bij herhaling gaat branden als bagage of andere voorwerpen op de
passagierszitting worden geplaatst, of als de temperatuur in het interieur van de auto
plotseling verandert.
  Het is mogelijk dat het airbag-uitgeschakeld OFF-indicatielampje van de
passagiersairbag gedurende 10 seconden gaat branden als de elektrostatische capaciteit
van de passagierszitting verandert.
  De kans bestaat dat het waarschuwingslampje van het systeem van airbag/
veiligheidsgordelvoorspanner gaat branden als de passagierszitting aan een zware
schok wordt blootgesteld.
  Als het airbag-uitgeschakeld OFF-indicatielampje van de passagiersairbag niet
gaat branden na het installeren van een kinderzitje op de passagierszitting, eerst
uw kinderzitje opnieuw installeren volgens de procedure aangegeven in dit
instructieboekje. Vervolgens, als het airbag-uitgeschakeld OFF-indicatielampje van
de passagiersairbag nog steeds niet brandt, zo spoedig mogelijk een of¿ ciële Mazda
reparateur raadplegen.
  Als het airbag-uitgeschakeld OFF-indicatielampje van de passagiersairbag gaat
branden direct zodra een inzittende op de passagierszitting heeft plaatsgenomen, de
passagier opnieuw zijn houding laten aanpassen door te gaan zitten met de voeten
op de bodem en vervolgens de veiligheidsgordel opnieuw vast te maken. Als het
airbag-uitgeschakeld OFF-indicatielampje van de passagiersairbag blijft branden,
de passagierszitting zover mogelijk naar achteren schuiven. Raadpleeg zo spoedig
mogelijk een of¿ ciële Mazda reparateur.


2–59
Belangrijke veiligheidsuitrusting
SRS airbags
Constante controle
De volgende onderdelen van de airbagsystemen en de actieve motorkap worden door een
diagnosesysteem gecontroleerd:



 Impactsensoren en diagnosemodule (SAS eenheid)



 Voorste airbagsensors



 Airbagmodules



 Zij-impactsensors



 Waarschuwingslampje voor systeem van airbag/voorspanner van veiligheidsgordel



 Voorspanners van veiligheidsgordels



 Aanverwante bedrading
(Met inzittende passagier detectiesysteem)



 Indicatielampje van de deactiveringsschakelaar van de passagiersairbag



 Inzittende passagier detectiesensor



 Inzittende passagier detectiemodule
(Met actieve motorkap)



 Actieve motorkap sensoren



 Actieve motorkap modules



 Actieve motorkap waarschuwingslampje
De diagnosemodule controleert constant of het systeem bedrijfsklaar is. Dit begint zodra het
contact op ON is gezet en gaat door terwijl er met de auto wordt gereden.


2–60
Belangrijke veiligheidsuitrusting
Actieve motorkap
*Bepaalde modellen.
Voorzorgsmaatregelen actieve motorkap *
In het onwaarschijnlijke geval dat een voetganger door de auto zou worden aangereden en
op de voorzijde van de auto een bepaalde impact wordt uitgeoefend, wordt de impact tegen
het hoofd van de voetganger als dit tegen de motorkap zou stoten verminderd doordat het
achterste gedeelte van de motorkap onmiddellijk omhoog gaat voor het aanhouden van een
brede ruimte tussen de motorkap en de onderdelen in de motorruimte. Als de sensor die aan
de achterzijde van voorbumper gemonteerd is een bepaalde impact bespeurt als gevolg van
een botsing met een voetganger of ander obstakel en de rijsnelheid voldoende is om het
systeem te activeren, wordt het systeem geactiveerd en gaat de motorkap omhoog.
Actuator
Actuator
Sensor Actieve motorkap
waarschuwingslampje
Elektronische
regeleenheid
