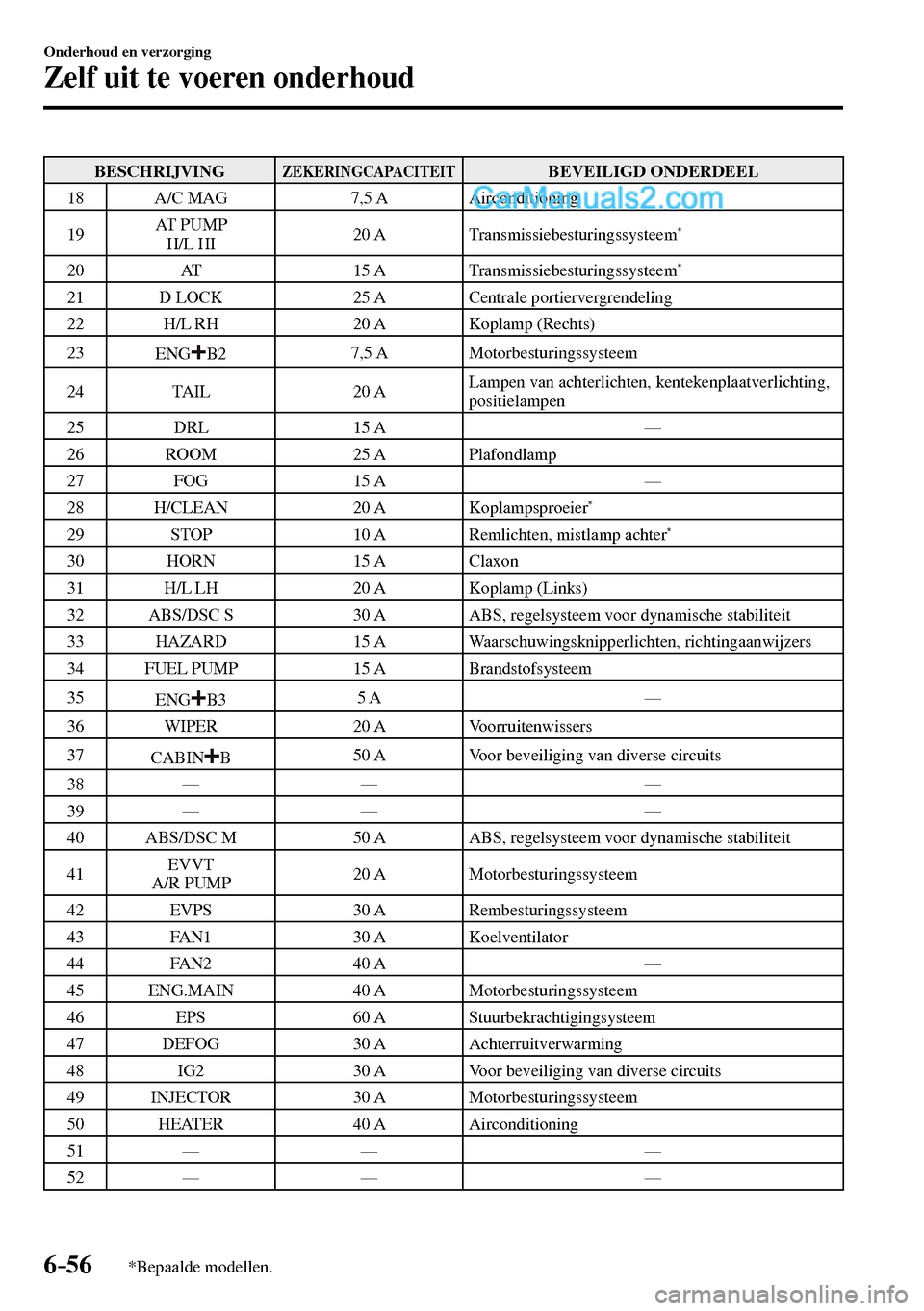

6–56
Onderhoud en verzorging
Zelf uit te voeren onderhoud
*Bepaalde modellen.
BESCHRIJVING ZEKERINGCAPACITEIT BEVEILIGD ONDERDEEL
18 A/C MAG 7,5 A Airconditioning
19 AT PUMP
H/L HI 20 A Transmissiebesturingssysteem
*
20 AT 15 A Transmissiebesturingssysteem *
21 D LOCK 25 A Centrale portiervergrendeling
22 H/L RH 20 A Koplamp (Rechts)
23
ENG
B2 7,5 A Motorbesturingssysteem
24 TAIL 20 A Lampen van achterlichten, kentekenplaatverlichting,
positielampen
25 DRL 15 A —
26 ROOM 25 A Plafondlamp
27 FOG 15 A —
28 H/CLEAN 20 A Koplampsproeier
*
29 STOP 10 A Remlichten, mistlamp achter *
30 HORN 15 A Claxon
31 H/L LH 20 A Koplamp (Links)
32 ABS/DSC S 30 A ABS, regelsysteem voor dynamische stabiliteit
33 HAZARD 15 A Waarschuwingsknipperlichten, richtingaanwijzers
34 FUEL PUMP 15 A Brandstofsysteem
35
ENG
B3 5 A —
36 WIPER 20 A Voorruitenwissers
37
CABIN
B 50 A Voor beveiliging van diverse circuits
38 — — —
39 — — —
40 ABS/DSC M 50 A ABS, regelsysteem voor dynamische stabiliteit
41 EVVT
A/R PUMP 20 A Motorbesturingssysteem
42 EVPS 30 A Rembesturingssysteem
43 FAN1 30 A Koelventilator
44 FAN2 40 A —
45 ENG.MAIN 40 A Motorbesturingssysteem
46 EPS 60 A Stuurbekrachtigingsysteem
47 DEFOG 30 A Achterruitverwarming
48 IG2 30 A Voor beveiliging van diverse circuits
49 INJECTOR 30 A Motorbesturingssysteem
50 HEATER 40 A Airconditioning
51 — — —
52 — — —
