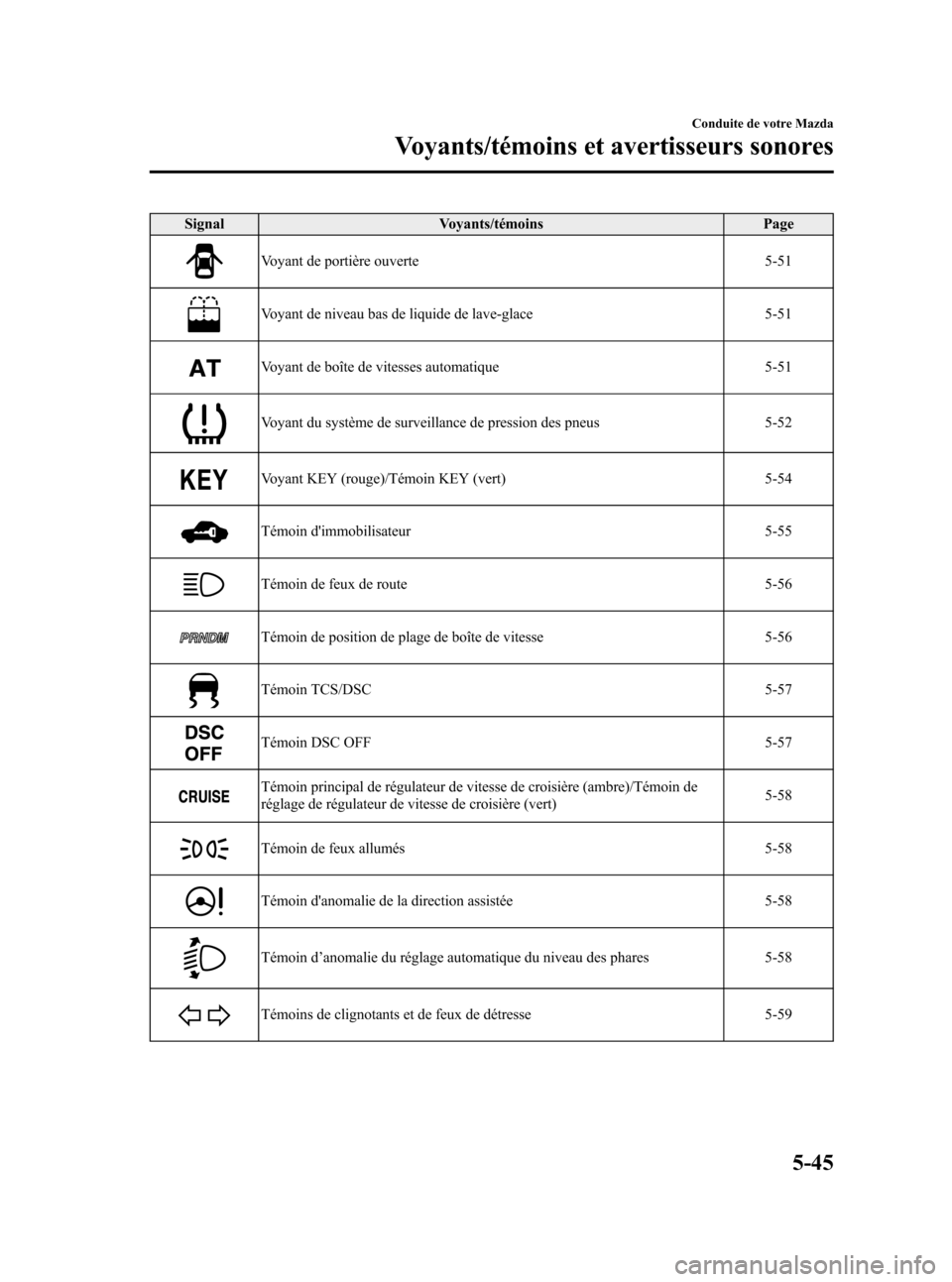

Page 187 of 414

Black plate (187,1)
Signal Voyants/témoins Page
Voyant de portière ouverte 5-51
Voyant de niveau bas de liquide de lave-glace 5-51
Voyant de boîte de vitesses automatique 5-51
Voyant du système de surveillance de pression des pneus 5-52
Voyant KEY (rouge)/Témoin KEY (vert) 5-54
Témoin d'immobilisateur 5-55
Témoin de feux de route 5-56
Témoin de position de plage de boîte de vitesse 5-56
Témoin TCS/DSC 5-57
Témoin DSC OFF 5-57
Témoin principal de régulateur de vitesse de croisière (ambre)/Témoin de
réglage de régulateur de vitesse de croisière (vert)5-58
Témoin de feux allumés 5-58
Témoin d'anomalie de la direction assistée 5-58
Témoin d’anomalie du réglage automatique du niveau des phares 5-58
Témoins de clignotants et de feux de détresse 5-59
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-45
RX-8_8U59-EC-05J_Edition1 Page187
Tuesday, August 30 2005 5:31 PM
Form No.8U59-EC-05J

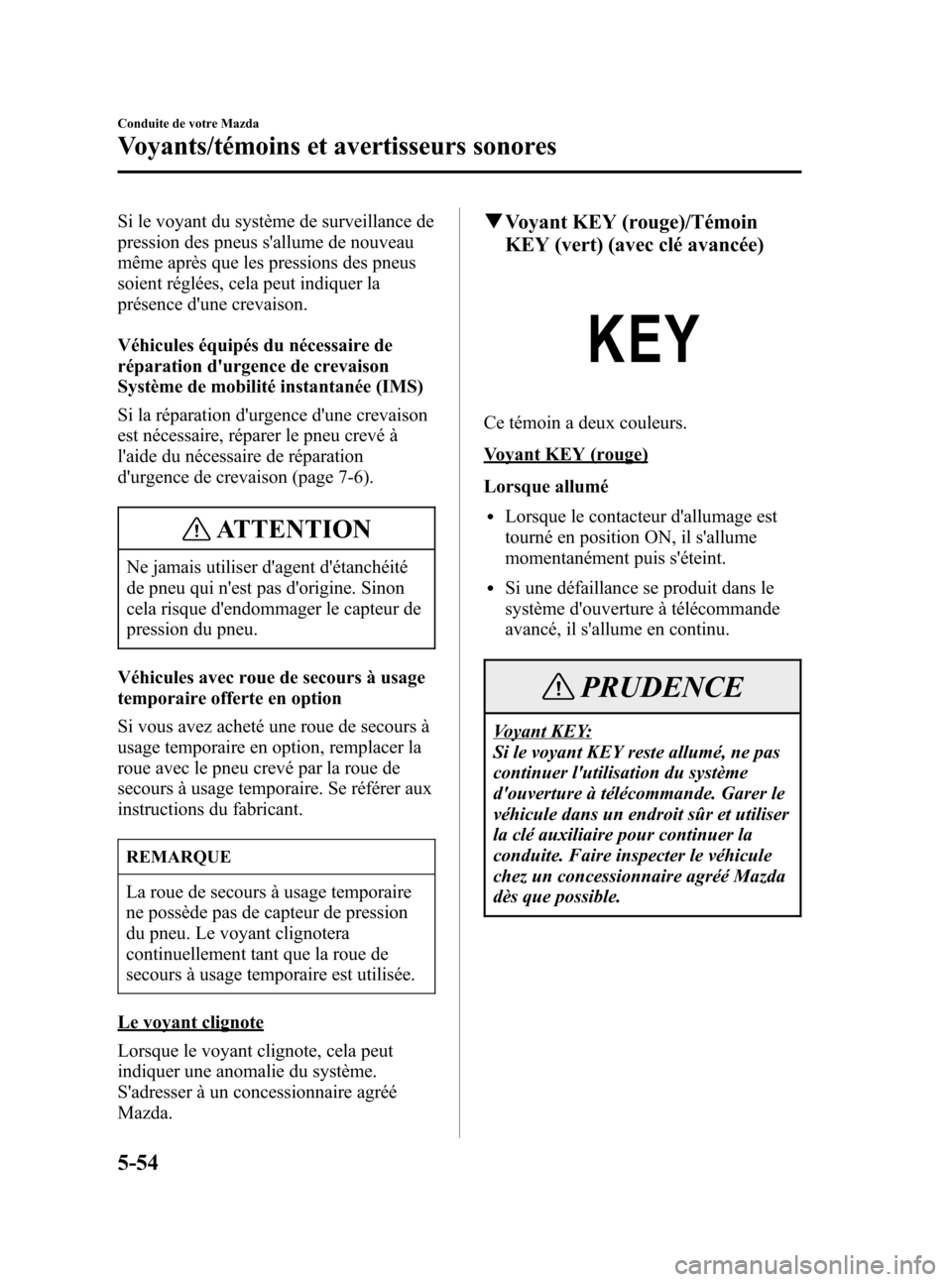

Page 196 of 414

Black plate (196,1)
Si le voyant du système de surveillance de
pression des pneus s'allume de nouveau
même après que les pressions des pneus
soient réglées, cela peut indiquer la
présence d'une crevaison.
Véhicules équipés du nécessaire de
réparation d'urgence de crevaison
Système de mobilité instantanée (IMS)
Si la réparation d'urgence d'une crevaison
est nécessaire, réparer le pneu crevé à
l'aide du nécessaire de réparation
d'urgence de crevaison (page 7-6).
ATTENTION
Ne jamais utiliser d'agent d'étanchéité
de pneu qui n'est pas d'origine. Sinon
cela risque d'endommager le capteur de
pression du pneu.
Véhicules avec roue de secours à usage
temporaire offerte en option
Si vous avez acheté une roue de secours à
usage temporaire en option, remplacer la
roue avec le pneu crevé par la roue de
secours à usage temporaire. Se référer aux
instructions du fabricant.
REMARQUE
La roue de secours à usage temporaire
ne possède pas de capteur de pression
du pneu. Le voyant clignotera
continuellement tant que la roue de
secours à usage temporaire est utilisée.
Le voyant clignote
Lorsque le voyant clignote, cela peut
indiquer une anomalie du système.
S'adresser à un concessionnaire agréé
Mazda.
qVoyant KEY (rouge)/Témoin
KEY (vert) (avec clé avancée)
Ce témoin a deux couleurs.
Voyant KEY (rouge)
Lorsque allumé
lLorsque le contacteur d'allumage est
tourné en position ON, il s'allume
momentanément puis s'éteint.
lSi une défaillance se produit dans le
système d'ouverture à télécommande
avancé, il s'allume en continu.
PRUDENCE
Voyant KEY:
Si le voyant KEY reste allumé, ne pas
continuer l'utilisation du système
d'ouverture à télécommande. Garer le
véhicule dans un endroit sûr et utiliser
la clé auxiliaire pour continuer la
conduite. Faire inspecter le véhicule
chez un concessionnaire agréé Mazda
dès que possible.
5-54
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
RX-8_8U59-EC-05J_Edition1 Page196
Tuesday, August 30 2005 5:31 PM
Form No.8U59-EC-05J

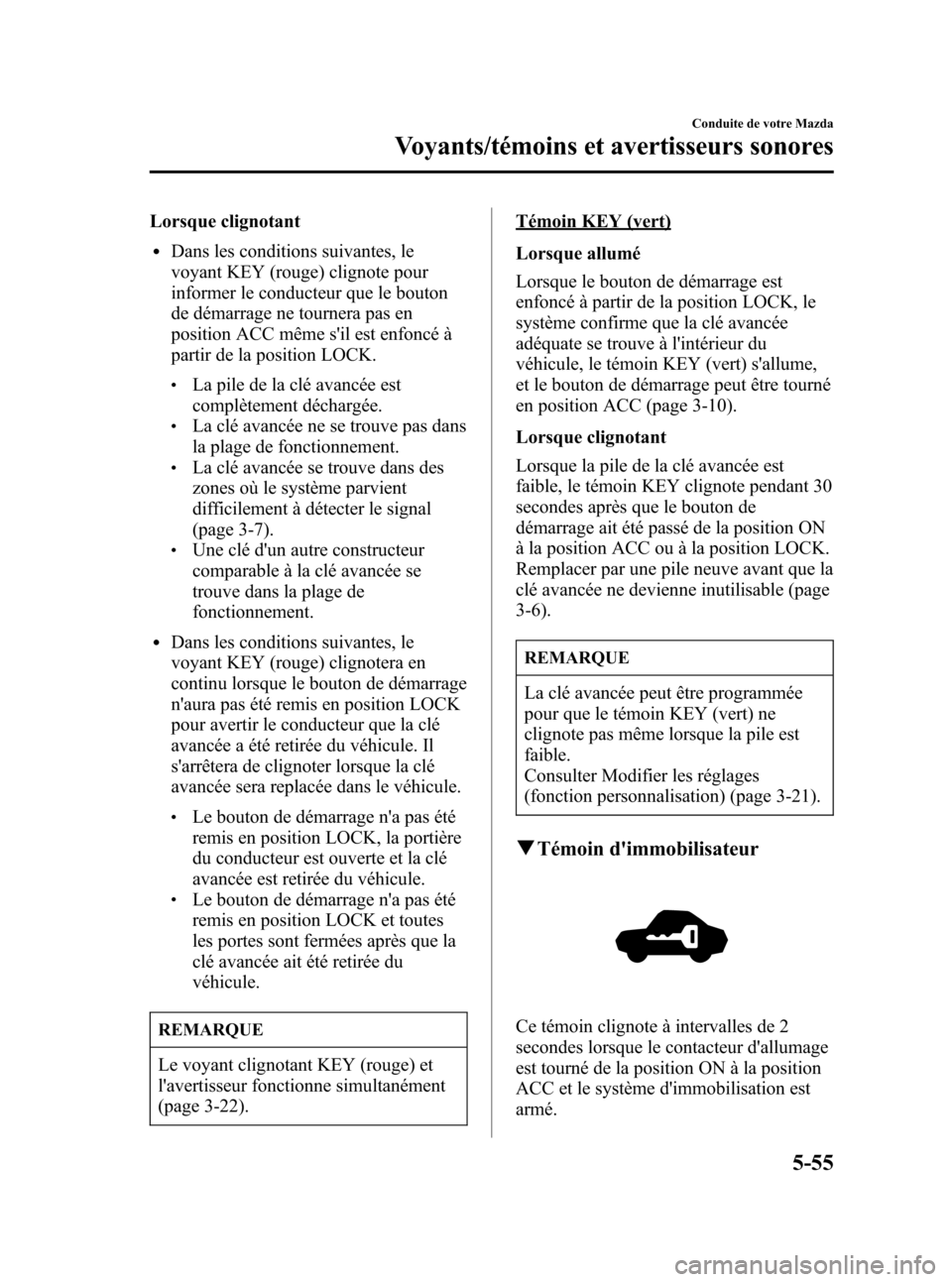

Page 197 of 414

Black plate (197,1)
Lorsque clignotant
lDans les conditions suivantes, le
voyant KEY (rouge) clignote pour
informer le conducteur que le bouton
de démarrage ne tournera pas en
position ACC même s'il est enfoncé à
partir de la position LOCK.
lLa pile de la clé avancée est
complètement déchargée.
lLa clé avancée ne se trouve pas dans
la plage de fonctionnement.
lLa clé avancée se trouve dans des
zones où le système parvient
difficilement à détecter le signal
(page 3-7).
lUne clé d'un autre constructeur
comparable à la clé avancée se
trouve dans la plage de
fonctionnement.
lDans les conditions suivantes, le
voyant KEY (rouge) clignotera en
continu lorsque le bouton de démarrage
n'aura pas été remis en position LOCK
pour avertir le conducteur que la clé
avancée a été retirée du véhicule. Il
s'arrêtera de clignoter lorsque la clé
avancée sera replacée dans le véhicule.
lLe bouton de démarrage n'a pas été
remis en position LOCK, la portière
du conducteur est ouverte et la clé
avancée est retirée du véhicule.
lLe bouton de démarrage n'a pas été
remis en position LOCK et toutes
les portes sont fermées après que la
clé avancée ait été retirée du
véhicule.
REMARQUE
Le voyant clignotant KEY (rouge) et
l'avertisseur fonctionne simultanément
(page 3-22).
Témoin KEY (vert)
Lorsque allumé
Lorsque le bouton de démarrage est
enfoncé à partir de la position LOCK, le
système confirme que la clé avancée
adéquate se trouve à l'intérieur du
véhicule, le témoin KEY (vert) s'allume,
et le bouton de démarrage peut être tourné
en position ACC (page 3-10).
Lorsque clignotant
Lorsque la pile de la clé avancée est
faible, le témoin KEY clignote pendant 30
secondes après que le bouton de
démarrage ait été passé de la position ON
à la position ACC ou à la position LOCK.
Remplacer par une pile neuve avant que la
clé avancée ne devienne inutilisable (page
3-6).
REMARQUE
La clé avancée peut être programmée
pour que le témoin KEY (vert) ne
clignote pas même lorsque la pile est
faible.
Consulter Modifier les réglages
(fonction personnalisation) (page 3-21).
qTémoin d'immobilisateur
Ce témoin clignote à intervalles de 2
secondes lorsque le contacteur d'allumage
est tourné de la position ON à la position
ACC et le système d'immobilisation est
armé.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-55
RX-8_8U59-EC-05J_Edition1 Page197
Tuesday, August 30 2005 5:31 PM
Form No.8U59-EC-05J

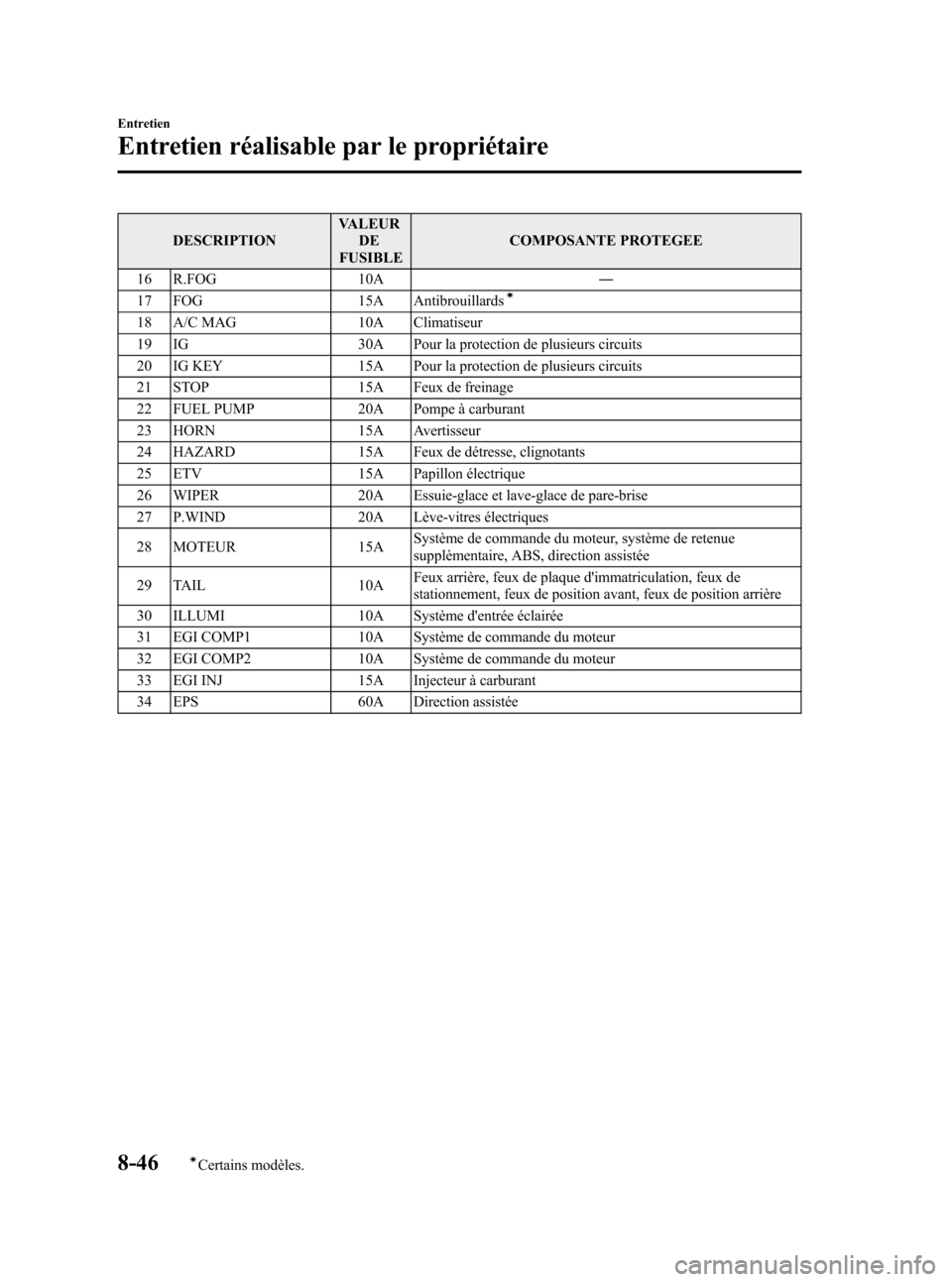

Page 346 of 414

Black plate (346,1)
DESCRIPTIONVALEUR
DE
FUSIBLECOMPOSANTE PROTEGEE
16 R.FOG 10A―
17 FOG 15A Antibrouillards
í
18 A/C MAG 10A Climatiseur
19 IG 30A Pour la protection de plusieurs circuits
20 IG KEY 15A Pour la protection de plusieurs circuits
21 STOP 15A Feux de freinage
22 FUEL PUMP 20A Pompe à carburant
23 HORN 15A Avertisseur
24 HAZARD 15A Feux de détresse, clignotants
25 ETV 15A Papillon électrique
26 WIPER 20A Essuie-glace et lave-glace de pare-brise
27 P.WIND 20A Lève-vitres électriques
28 MOTEUR 15ASystème de commande du moteur, système de retenue
supplèmentaire, ABS, direction assistée
29 TAIL 10AFeux arrière, feux de plaque d'immatriculation, feux de
stationnement, feux de position avant, feux de position arrière
30 ILLUMI 10A Système d'entrée éclairée
31 EGI COMP1 10A Système de commande du moteur
32 EGI COMP2 10A Système de commande du moteur
33 EGI INJ 15A Injecteur à carburant
34 EPS 60A Direction assistée
8-46
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire
RX-8_8U59-EC-05J_Edition1 Page346
Tuesday, August 30 2005 5:33 PM
Form No.8U59-EC-05J

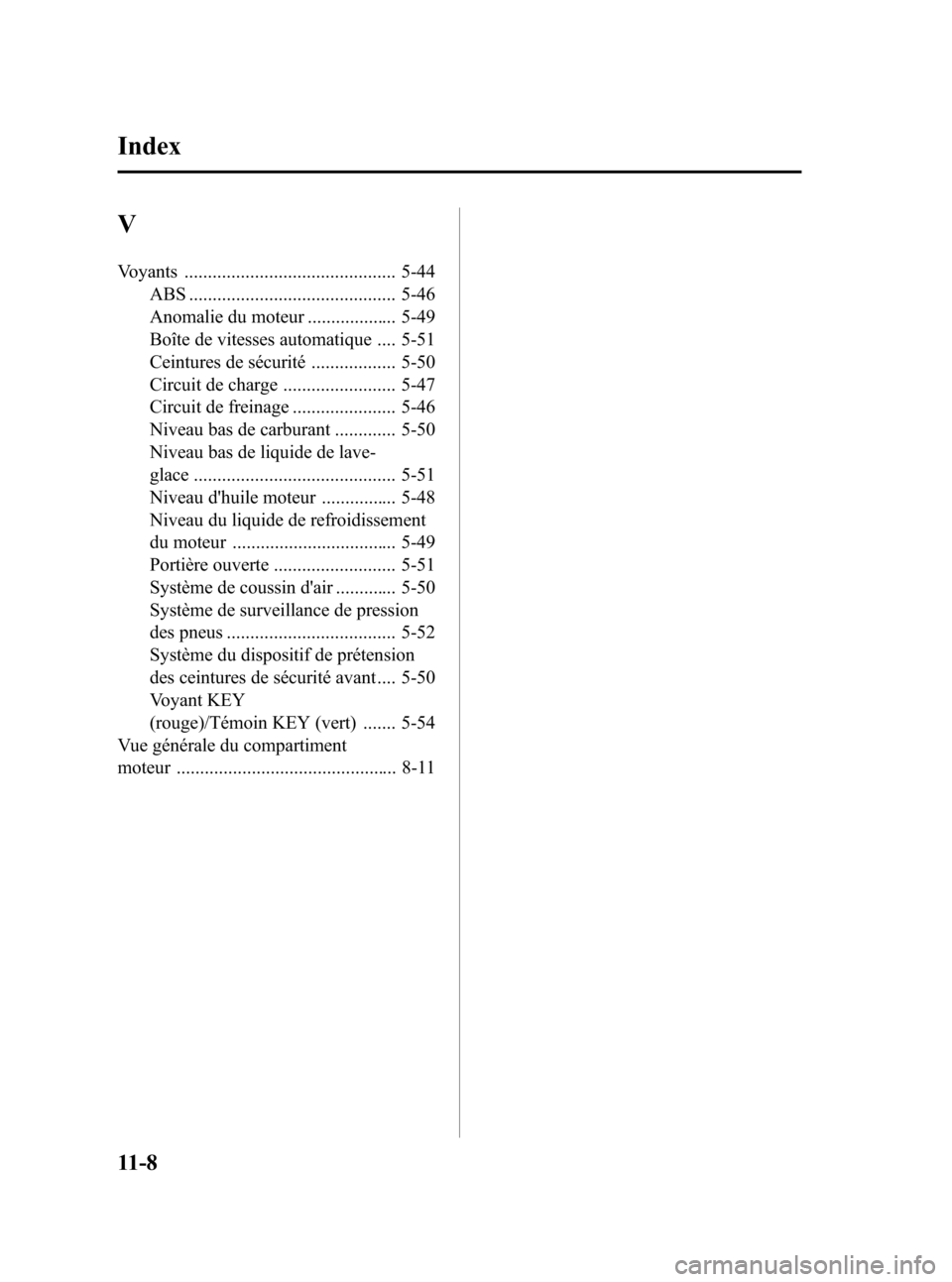

Page 414 of 414

Black plate (414,1)
V
Voyants ............................................. 5-44
ABS ............................................ 5-46
Anomalie du moteur ................... 5-49
Boîte de vitesses automatique .... 5-51
Ceintures de sécurité .................. 5-50
Circuit de charge ........................ 5-47
Circuit de freinage ...................... 5-46
Niveau bas de carburant ............. 5-50
Niveau bas de liquide de lave-
glace ........................................... 5-51
Niveau d'huile moteur ................ 5-48
Niveau du liquide de refroidissement
du moteur ................................... 5-49
Portière ouverte .......................... 5-51
Système de coussin d'air ............. 5-50
Système de surveillance de pression
des pneus .................................... 5-52
Système du dispositif de prétension
des ceintures de sécurité avant .... 5-50
Voyant KEY
(rouge)/Témoin KEY (vert) ....... 5-54
Vue générale du compartiment
moteur ............................................... 8-11
11-8
Index
RX-8_8U59-EC-05J_Edition1 Page414
Tuesday, August 30 2005 5:34 PM
Form No.8U59-EC-05J
